TOYOTA AURIS HYBRID 2017 Bruksanvisningar (in Swedish)

2414-6. Använda körstödssystemen
OM12L07SE
4
Körning
nOm ”Clear sonar.” visas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. Rengör i så fall sensorn
så att systemet återgår till det normala.
Om en sensor har fryst på grund av kall väderlek visas ett varningsmedde-
lande eller ett hinder känns eventuellt inte av. När sensorn tinar bör systemet
återgå till det normala.
n Om ”Check sonar system.” visas på informationsdisplayen
Systemet fungerar eventuellt inte korrekt på grund av funktionsstörning i
sensorn.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning undersöka bilen.
VA R N I N G
nVar försiktig när du använder Toyota parkeringsassistans
Observera följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte kan framföras på säkert sätt vilket kan
orsaka en olycka.
l Använd inte sensorn vid hastigheter över 10 km/tim.
l Montera inga tillbehör inom sensorns driftsområde.
OBSERVERA
nAtt observera beträffande Toyo ta parkeringsassistanssensor
l Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
l Om din bil har varit utsatt för en olyckshändelse påverkar detta sensorerna
och kan leda till systemfel.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
OM12L07SE_Auris_HV.book Page 241 Tuesday, September 20, 2016 12:19 PM

2424-6. Använda körstödssystemen
OM12L07SE
Simple-IPA, reglage
Bildskärm
Indikering
Simple-IPA (Intelligent parkeringsassistans)
: I förekommande fall
Simple-IPA är ett system som assisterar vid fickparkering. Vid
parkering mellan två parkerade fordon, eller i utrymmet bakom
ett parkerat fordon, används sensorerna som är monterade på
de främre stötfångarens sidor som känner av ett utrymme där
bilen kan parkeras. Parkeringsproceduren assisteras då av en
automatisk hantering av ratten.
Systemet känner av en till räckligt stor parkeringsyta
Parkerar bilen på ytan som känts av
*
Vrider ratten för att parkera på den avsedda parkeringsytan*
Parkering på den avsedda parkeringsytan är avslutad*
*
: Ratten rör sig automatiskt.
Simple-IPA , reglage och informationsdisplay
1
2
3
4
1
2
3
OM12L07SE_Auris_HV.book Page 242 Tuesday, September 20, 2016 12:19 PM

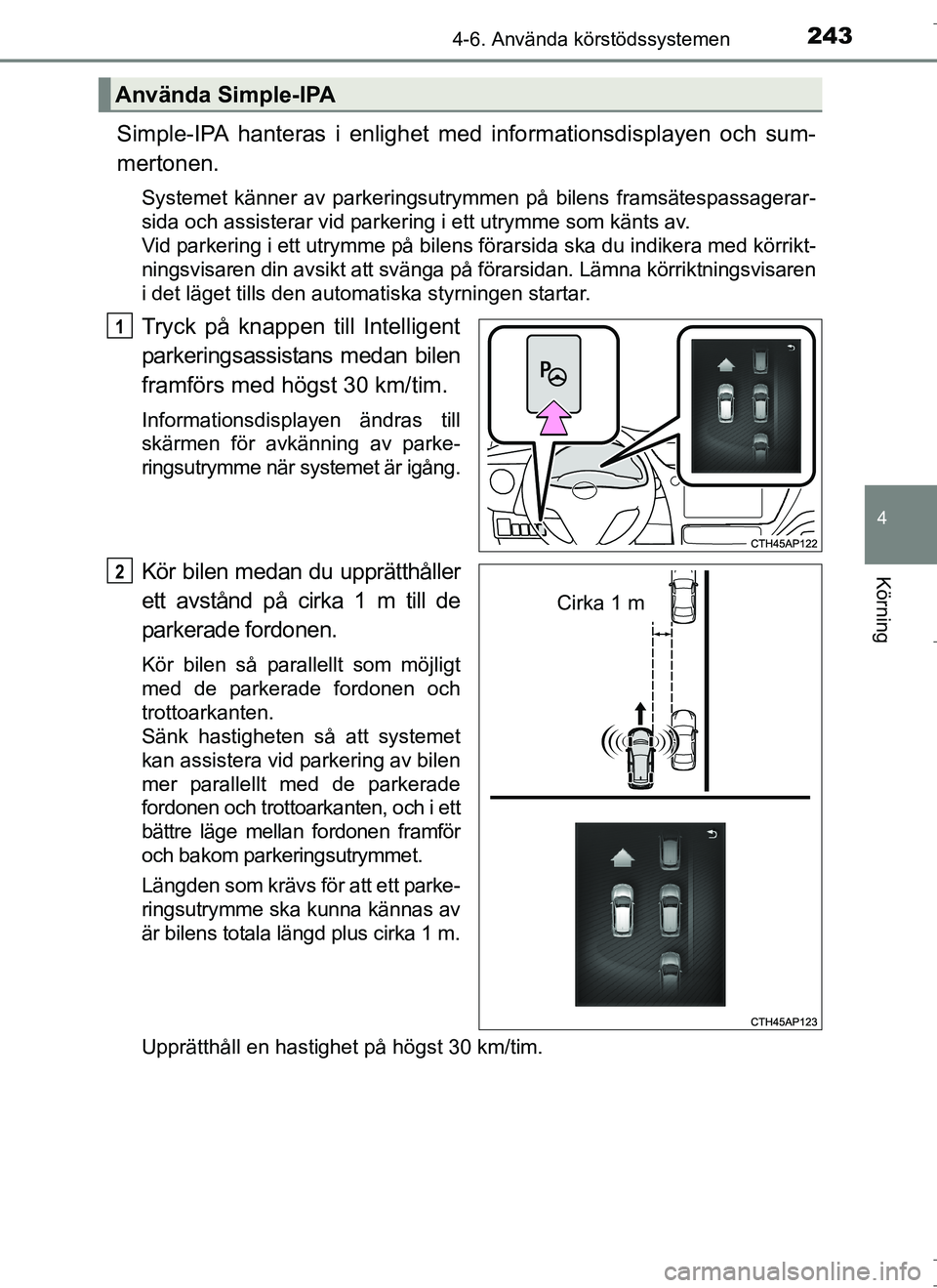

2434-6. Använda körstödssystemen
OM12L07SE
4
Körning
Simple-IPA hanteras i enlighet med informationsdisplayen och sum-
mertonen.
Systemet känner av parkeringsutrymmen på bilens framsätespassagerar-
sida och assisterar vid parkering i ett utrymme som känts av.
Vid parkering i ett utrymme på bilens förarsida ska du indikera med körrikt-
ningsvisaren din avsikt att svänga på förarsidan. Lämna körriktningsvisaren
i det läget tills den automatiska styrningen startar.
Tryck på knappen till Intelligent
parkeringsassistans medan bilen
framförs med högst 30 km/tim.
Informationsdisplayen ändras till
skärmen för avkänning av parke-
ringsutrymme när systemet är igång.
Kör bilen medan du upprätthåller
ett avstånd på cirka 1 m till de
parkerade fordonen.
Kör bilen så parallellt som möjligt
med de parkerade fordonen och
trottoarkanten.
Sänk hastigheten så att systemet
kan assistera vid parkering av bilen
mer parallellt med de parkerade
fordonen och trottoarkanten, och i ett
bättre läge mellan fordonen framför
och bakom parkeringsutrymmet.
Längden som krävs för att ett parke-
ringsutrymme ska kunna kännas av
är bilens totala längd plus cirka 1 m.
Upprätthåll en hastighet på högst 30 km/tim.
Använda Simple-IPA
1
Cirka 1 m
2
OM12L07SE_Auris_HV.book Page 243 Tuesday, September 20, 2016 12:19 PM

2444-6. Använda körstödssystemen
OM12L07SE
När informationsdisplayen änd-
ras ska du sänka hastigheten.
Flytta bilen långsamt framåt tills
summertonen hörs.
Stanna bilen när summertonen
hörs.
Informationsdisplayen ändras.
Gör en visuell kontroll att du kan
parkera säkert på parkeringsutrym-
met som känts av.
Om bilen rör sig 10 m eller mer
efter att summertonen har hörts
påbörjas avkänning av ett nytt par-
keringsutrymme.
3
4
OM12L07SE_Auris_HV.book Page 244 Tuesday, September 20, 2016 12:19 PM

2454-6. Använda körstödssystemen
OM12L07SE
4
Körning
Ändra växelläget till R.
Informationsdisplayen ändras, indi-
keringslampan till Simple-IPA
tänds och den automatiska styr-
ningen börjar. Var försiktig så att
händerna inte fastnar i ratten och
kontrollera att omgivningen är
säker. Backa bilen långsamt
genom användning av gaspedal
och bromspedal. Under automatisk
styrning ska bilen ha en hastighet
av högst 6 km/tim.
När informationsdisplayen änd-
ras ska du sänka hastigheten.
Backa bilen långsamt medan du
kontrollerar att området bakom
bilen är säkert.
5
6
OM12L07SE_Auris_HV.book Page 245 Tuesday, September 20, 2016 12:19 PM

2464-6. Använda körstödssystemen
OM12L07SE
När den bakre sensorn i parke-
ringssystemet avger en ihållande
summerton ska du omedelbart
stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
Ändra växelläget till D.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas kör du bilen långsamt framåt medan du kontrollerar
säkerheten framför bilen.
När den främre sensorn i parke-
ringssystemet avger en ihållande
summerton ska du omedelbart
stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
7
8
9
OM12L07SE_Auris_HV.book Page 246 Tuesday, September 20, 2016 12:19 PM

2474-6. Använda körstödssystemen
OM12L07SE
4
Körning
Ändra växelläget till R.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas backar du bilen långsamt medan du kontrollerar
säkerheten bakom bilen.
Upprepa stegen t.o.m.
tills parkeringen är avslutad.
När parkeringsproceduren är avslu-
tad hörs summertonen, indikerings-
lampan till Simple-IPA slocknar och
informationsdisplayen ändras.
Justera bilens läge och/eller vinkel
om det behövs, för att avsluta par-
keringen.
10
11710
OM12L07SE_Auris_HV.book Page 247 Tuesday, September 20, 2016 12:19 PM

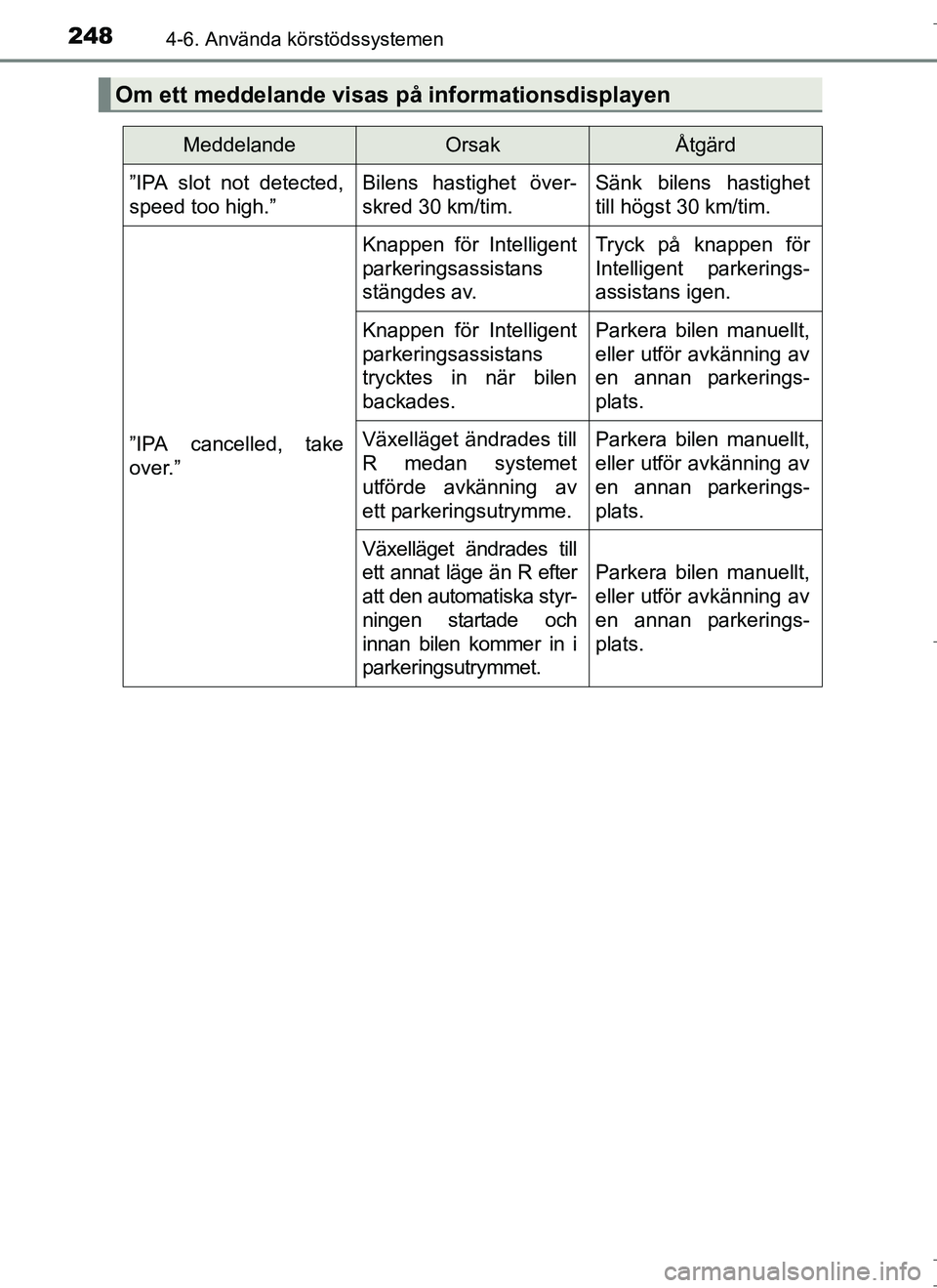

2484-6. Använda körstödssystemen
OM12L07SE
Om ett meddelande visas på informationsdisplayen
MeddelandeOrsakÅtgärd
”IPA slot not detected,
speed too high.” Bilens hastighet över-
skred 30 km/tim.Sänk bilens hastighet
till högst 30 km/tim.
”IPA cancelled, take
over.”
Knappen för Intelligent
parkeringsassistans
stängdes av.Tryck på knappen för
Intelligent parkerings-
assistans igen.
Knappen för Intelligent
parkeringsassistans
trycktes in när bilen
backades.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Växelläget ändrades till
R medan systemet
utförde avkänning av
ett parkeringsutrymme.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Växelläget ändrades till
ett annat läge än R efter
att den automatiska styr-
ningen startade och
innan bilen kommer in i
parkeringsutrymmet.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
OM12L07SE_Auris_HV.book Page 248 Tuesday, September 20, 2016 12:19 PM

2494-6. Använda körstödssystemen
OM12L07SE
4
Körning
”IPA cancelled, take
over.”
Ratten kunde inte vri-
das tillräckligt på grund
av t.ex. lågt tryck i
däcken, slitna däck,
inverkan av vägförhål-
landen, bilen placerad
på en sluttning, eller
liknande. Därför kunde
inte bilen parkeras i det
önskade utrymmet.
• Kontrollera däckensskick och lufttryck.
• Om detta medde-
lande visas när bilen
är parkerad på andra
platser ska du låta
bilen kontrolleras av
en auktoriserad
Toyota-återförsäljare
eller -verkstad eller
annan verkstad med
motsvarande kvalifika-
tioner och utrustning.
Servostyrningen är
temporärt överhettad.Försök att använda
Intelligent parkeringsas-
sistans efter en stund.
Eventuell
systemstörning.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
”IPA cancelled, take
over, driver intervened.”Ratten hanterades ma-
nuellt under automatisk
styrning.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, speed too high.”
Bilen överskred
50 km/tim medan sys-
temet utförde avkän-
ning av parkeringsut-
rymme.Sänk hastigheten till
högst 30 km/tim och
tryck knappen för Intel-
ligent parkeringsassis-
tans till aktiverat läge.
Bilens hastighet över-
skred 6 km/tim under
automatisk styrning.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
MeddelandeOrsakÅtgärd
OM12L07SE_Auris_HV.book Page 249 Tuesday, September 20, 2016 12:19 PM

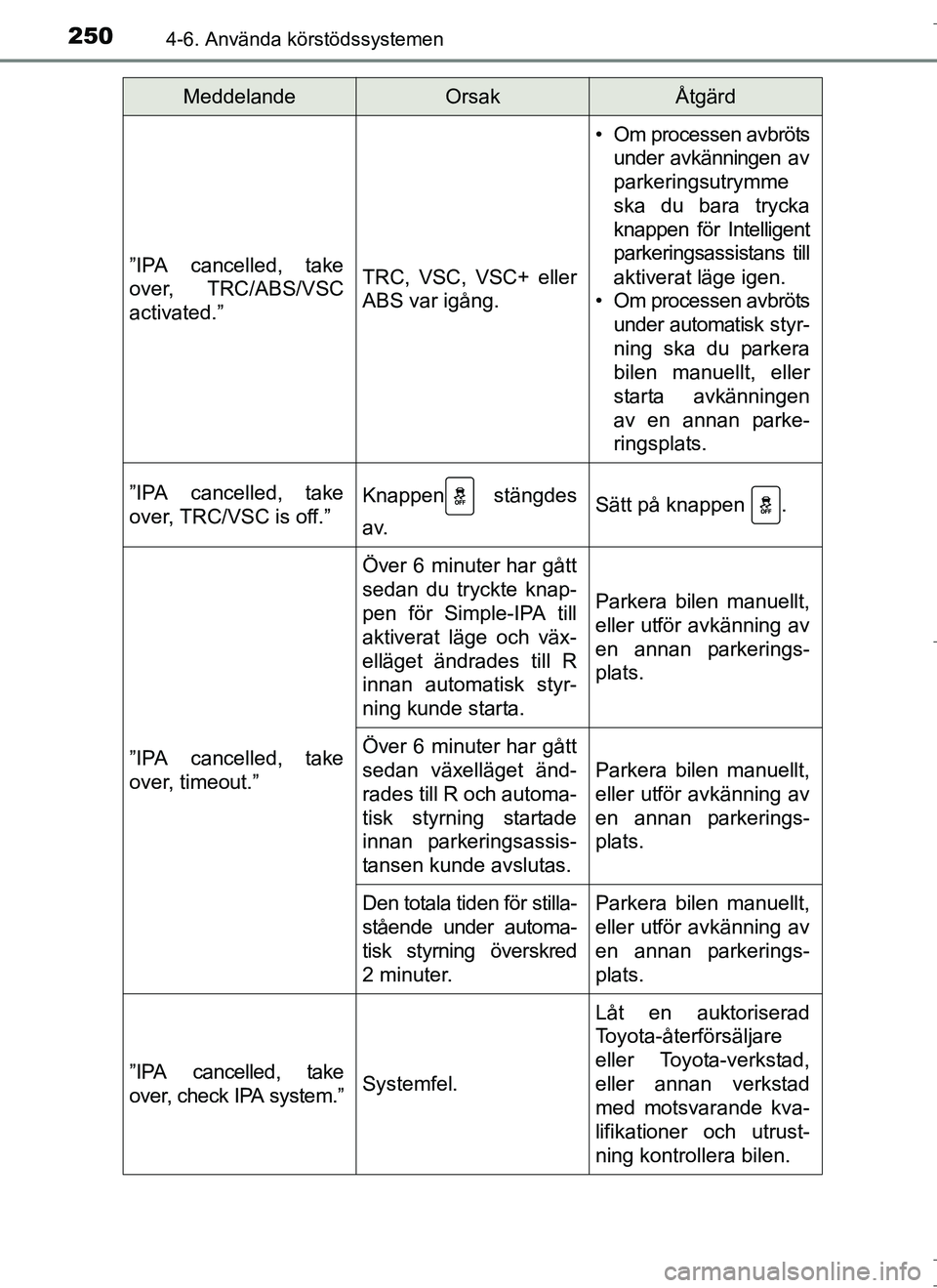

2504-6. Använda körstödssystemen
OM12L07SE
”IPA cancelled, take
over, TRC/ABS/VSC
activated.”TRC, VSC, VSC+ eller
ABS var igång.
• Om processen avbrötsunder avkänningen av
parkeringsutrymme
ska du bara trycka
knappen för Intelligent
parkeringsassistans till
aktiverat läge igen.
• Om processen avbröts
under automatisk styr-
ning ska du parkera
bilen manuellt, eller
starta avkänningen
av en annan parke-
ringsplats.
”IPA cancelled, take
over, TRC/VSC is off.”Knappen stängdes
av.Sätt på knappen .
”IPA cancelled, take
over, timeout.”
Över 6 minuter har gått
sedan du tryckte knap-
pen för Simple-IPA till
aktiverat läge och väx-
elläget ändrades till R
innan automatisk styr-
ning kunde starta.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Över 6 minuter har gått
sedan växelläget änd-
rades till R och automa-
tisk styrning startade
innan parkeringsassis-
tansen kunde avslutas.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Den totala tiden för stilla-
stående under automa-
tisk styrning överskred
2 minuter.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, check IPA system.”Systemfel.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
MeddelandeOrsakÅtgärd
OM12L07SE_Auris_HV.book Page 250 Tuesday, September 20, 2016 12:19 PM
