TOYOTA AURIS HYBRID 2017 Manuale duso (in Italian)

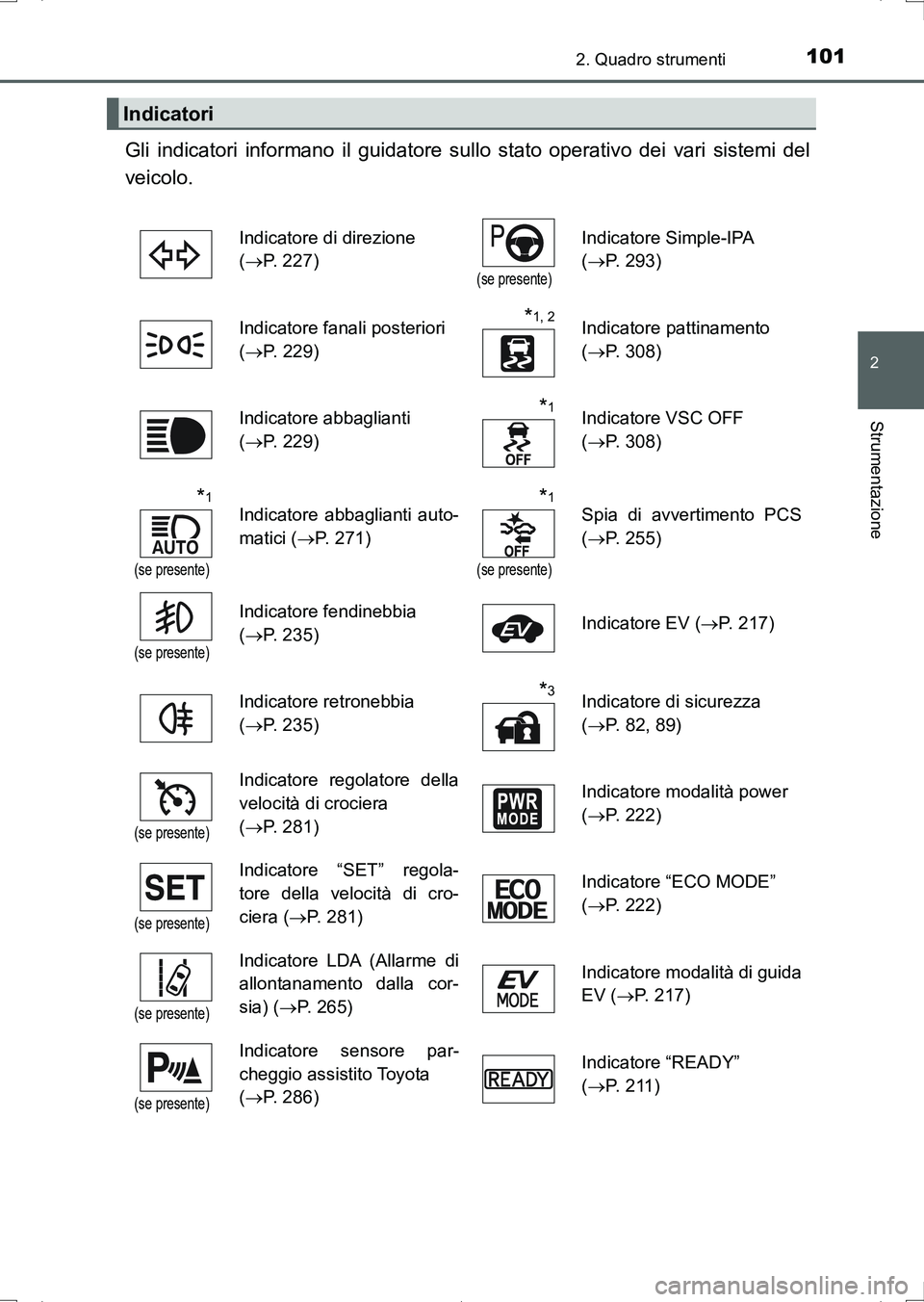

1012. Quadro strumenti
2
Strumentazione
UK_AURIS_HV_HB_EL (OM12L11L)
Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
Indicatore di direzione
(P. 2 2 7 )
(se presente)
Indicatore Simple-IPA
(P. 2 9 3 )
Indicatore fanali posteriori
(P. 2 2 9 )
*1, 2Indicatore pattinamento
(P. 3 0 8 )
Indicatore abbaglianti
(P. 2 2 9 )
*1Indicatore VSC OFF
(P. 3 0 8 )
*1
(se presente)
Indicatore abbaglianti auto-
matici (P. 271)*1
(se presente)
Spia di avvertimento PCS
(P. 2 5 5 )
(se presente)
Indicatore fendinebbia
(P. 2 3 5 )Indicatore EV (P. 217)
Indicatore retronebbia
(P. 2 3 5 )
*3Indicatore di sicurezza
(P. 82, 89)
(se presente)
Indicatore regolatore della
velocità di crociera
(P. 2 8 1 )Indicatore modalità power
(P. 2 2 2 )
(se presente)
Indicatore “SET” regola-
tore della velocità di cro-
ciera (P. 281)Indicatore “ECO MODE”
(P. 2 2 2 )
(se presente)
Indicatore LDA (Allarme di
allontanamento dalla cor-
sia) (P. 265)Indicatore modalità di guida
EV (P. 217)
(se presente)
Indicatore sensore par-
cheggio assistito Toyota
(P. 2 8 6 )Indicatore “READY”
(P. 211)
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 101 ページ ２０１６年６月２８日　火曜日　午後６時４７分

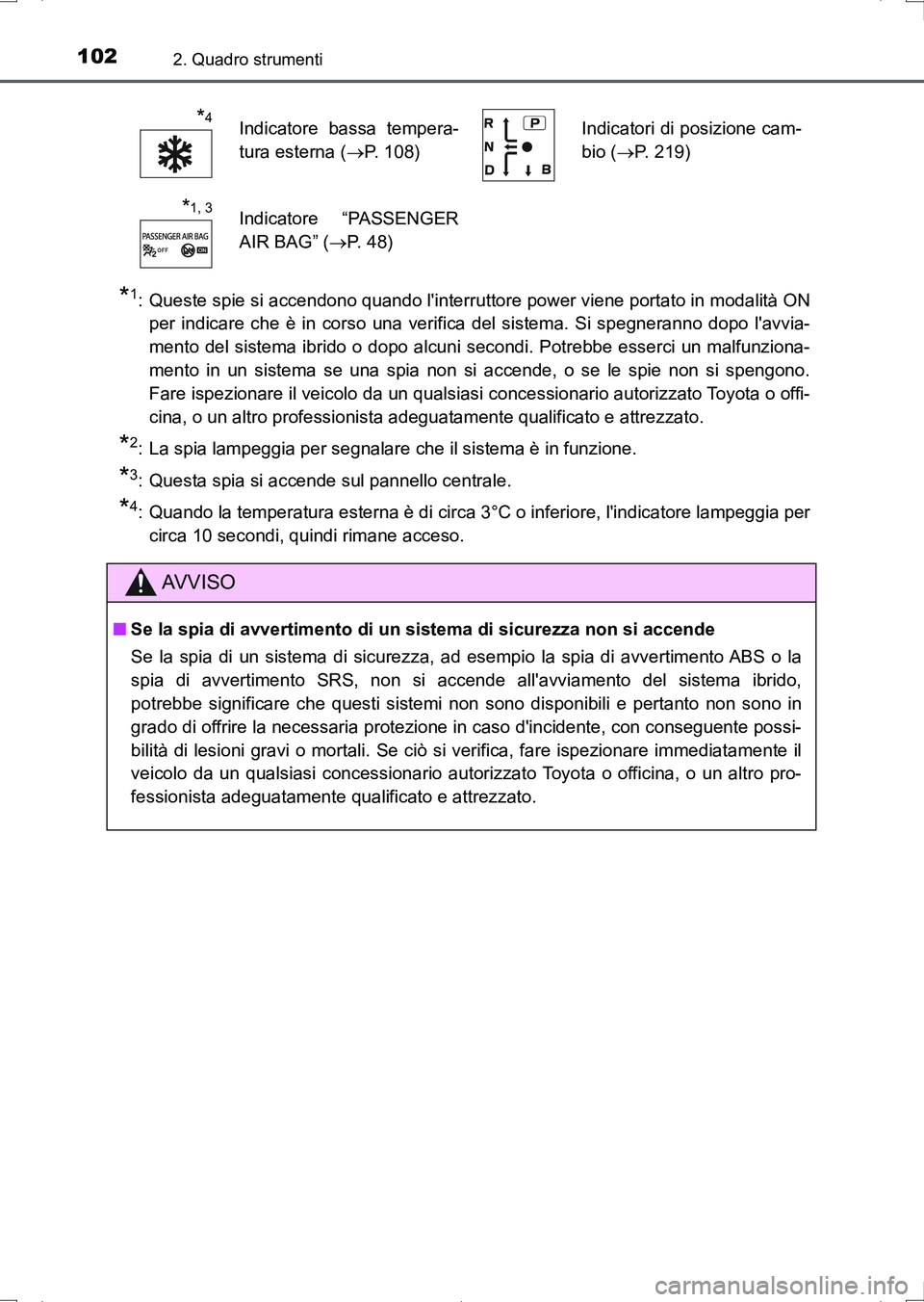

1022. Quadro strumenti
UK_AURIS_HV_HB_EL (OM12L11L)
*1: Queste spie si accendono quando l'interruttore power viene portato in modalità ON
per indicare che è in corso una verifica del sistema. Si spegneranno dopo l'avvia-
mento del sistema ibrido o dopo alcuni secondi. Potrebbe esserci un malfunziona-
mento in un sistema se una spia non si accende, o se le spie non si spengono.
Fare ispezionare il veicolo da un qualsiasi concessionario autorizzato Toyota o offi-
cina, o un altro professionista adeguatamente qualificato e attrezzato.
*2: La spia lampeggia per segnalare che il sistema è in funzione.
*3: Questa spia si accende sul pannello centrale.
*4: Quando la temperatura esterna è di circa 3°C o inferiore, l'indicatore lampeggia per
circa 10 secondi, quindi rimane acceso.
*4Indicatore bassa tempera-
tura esterna (P. 108)Indicatori di posizione cam-
bio (P. 219)
*1, 3Indicatore “PASSENGER
AIR BAG” (P. 4 8 )
AV V I S O
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, ad esempio la spia di avvertimento ABS o la
spia di avvertimento SRS, non si accende all'avviamento del sistema ibrido,
potrebbe significare che questi sistemi non sono disponibili e pertanto non sono in
grado di offrire la necessaria protezione in caso d'incidente, con conseguente possi-
bilità di lesioni gravi o mortali. Se ciò si verifica, fare ispezionare immediatamente il
veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e attrezzato.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 102 ページ ２０１６年６月２８日　火曜日　午後６時４７分

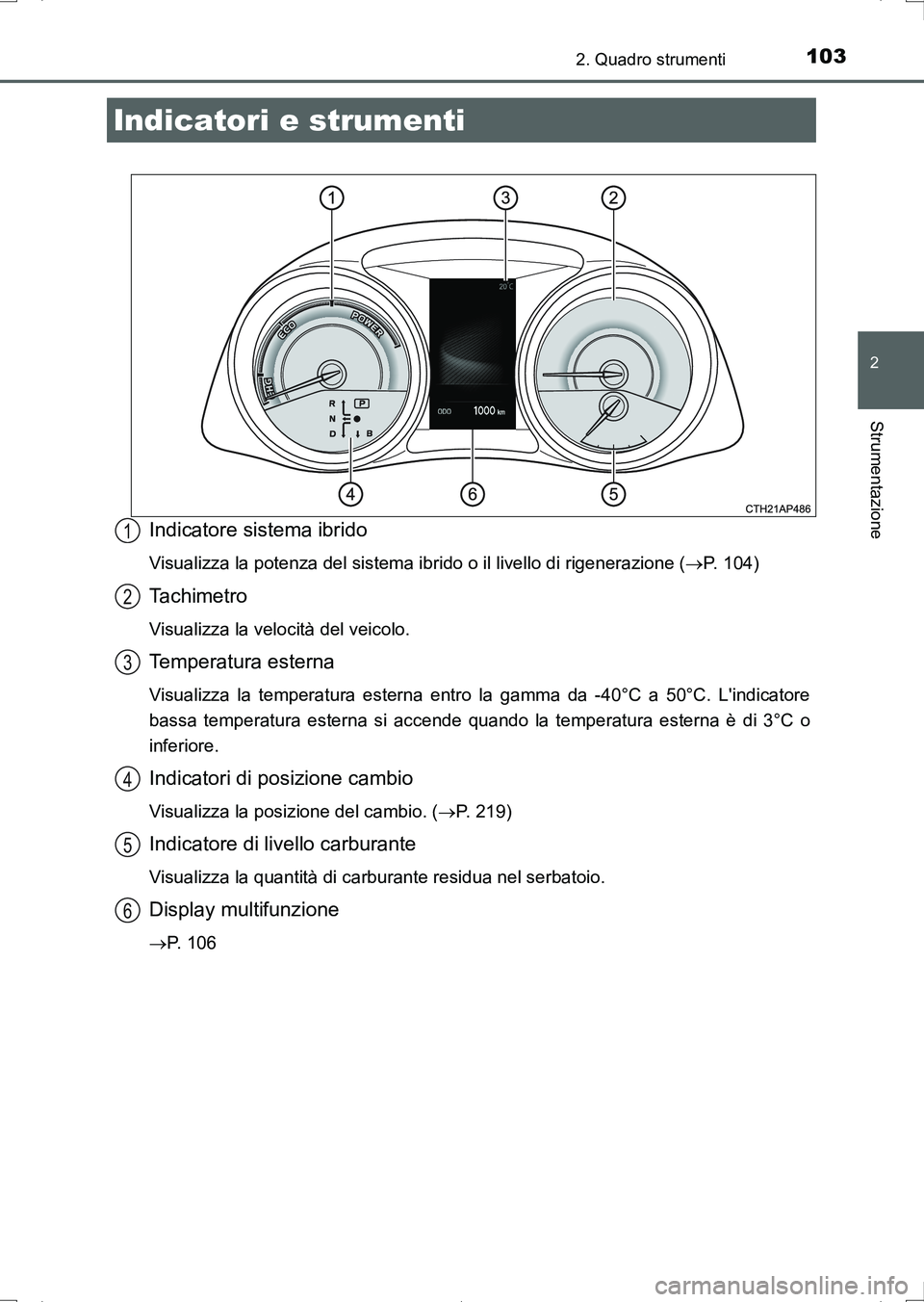

1032. Quadro strumenti
2
Strumentazione
UK_AURIS_HV_HB_EL (OM12L11L)
Indicatore sistema ibrido
Visualizza la potenza del sistema ibrido o il livello di rigenerazione (P. 104)
Tachimetro
Visualizza la velocità del veicolo.
Temperatura esterna
Visualizza la temperatura esterna entro la gamma da -40°C a 50°C. L'indicatore
bassa temperatura esterna si accende quando la temperatura esterna è di 3°C o
inferiore.
Indicatori di posizione cambio
Visualizza la posizione del cambio. (P. 219)
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio.
Display multifunzione
P. 1 0 6
Indicatori e strumenti
1
2
3
4
5
6
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 103 ページ ２０１６年６月２８日　火曜日　午後６時４７分

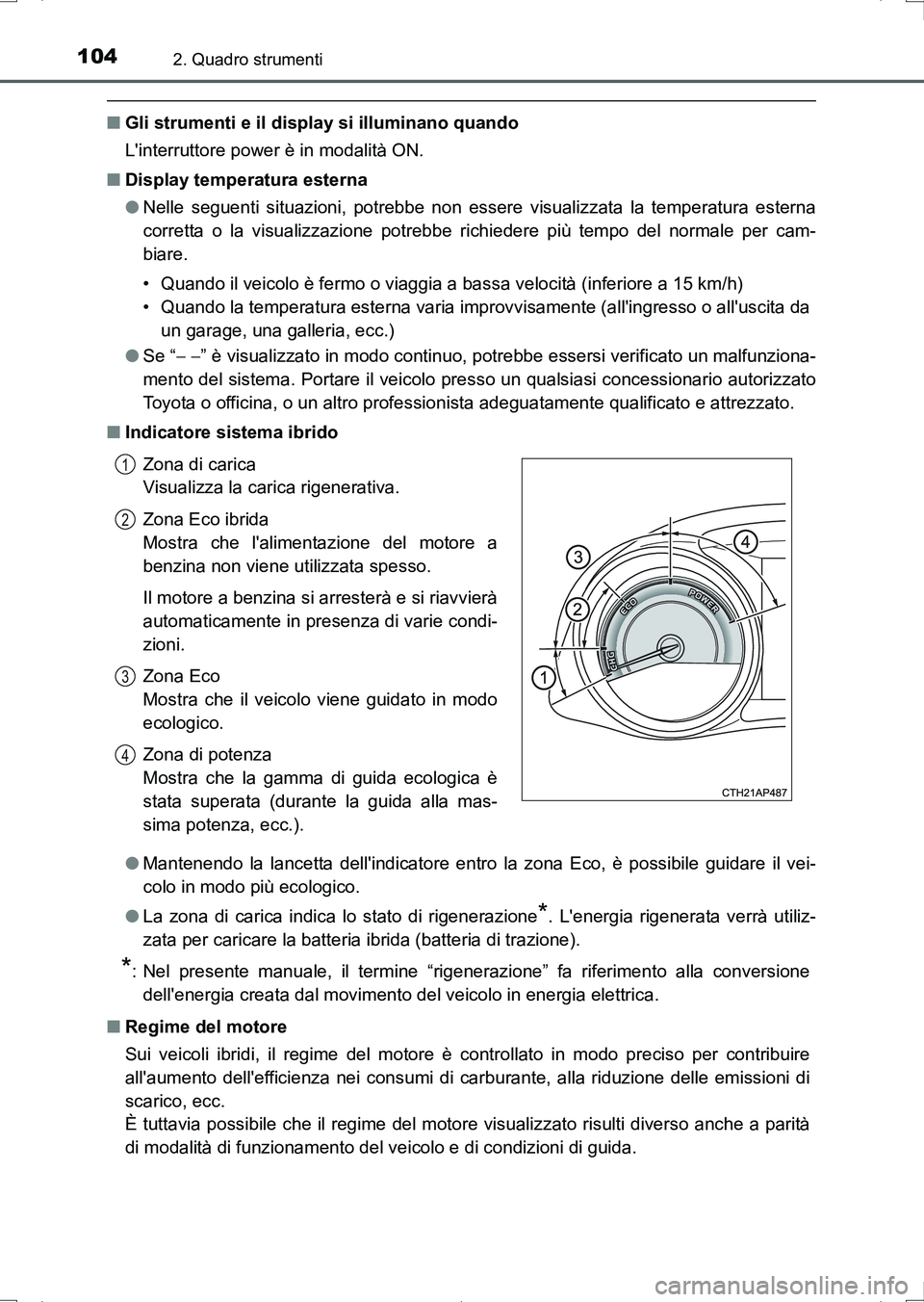

1042. Quadro strumenti
UK_AURIS_HV_HB_EL (OM12L11L)
■Gli strumenti e il display si illuminano quando
L'interruttore power è in modalità ON.
■Display temperatura esterna
●Nelle seguenti situazioni, potrebbe non essere visualizzata la temperatura esterna
corretta o la visualizzazione potrebbe richiedere più tempo del normale per cam-
biare.
• Quando il veicolo è fermo o viaggia a bassa velocità (inferiore a 15 km/h)
• Quando la temperatura esterna varia improvvisamente (all'ingresso o all'uscita da
un garage, una galleria, ecc.)
●Se “” è visualizzato in modo continuo, potrebbe essersi verificato un malfunziona-
mento del sistema. Portare il veicolo presso un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
■Indicatore sistema ibrido
●Mantenendo la lancetta dell'indicatore entro la zona Eco, è possibile guidare il vei-
colo in modo più ecologico.
●La zona di carica indica lo stato di rigenerazione
*. L'energia rigenerata verrà utiliz-
zata per caricare la batteria ibrida (batteria di trazione).
*: Nel presente manuale, il termine “rigenerazione” fa riferimento alla conversione
dell'energia creata dal movimento del veicolo in energia elettrica.
■Regime del motore
Sui veicoli ibridi, il regime del motore è controllato in modo preciso per contribuire
all'aumento dell'efficienza nei consumi di carburante, alla riduzione delle emissioni di
scarico, ecc.
È tuttavia possibile che il regime del motore visualizzato risulti diverso anche a parità
di modalità di funzionamento del veicolo e di condizioni di guida. Zona di carica
Visualizza la carica rigenerativa.
Zona Eco ibrida
Mostra che l'alimentazione del motore a
benzina non viene utilizzata spesso.
Il motore a benzina si arresterà e si riavvierà
automaticamente in presenza di varie condi-
zioni.
Zona Eco
Mostra che il veicolo viene guidato in modo
ecologico.
Zona di potenza
Mostra che la gamma di guida ecologica è
stata superata (durante la guida alla mas-
sima potenza, ecc.).
1
2
3
4
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 104 ページ ２０１６年６月２８日　火曜日　午後６時４７分

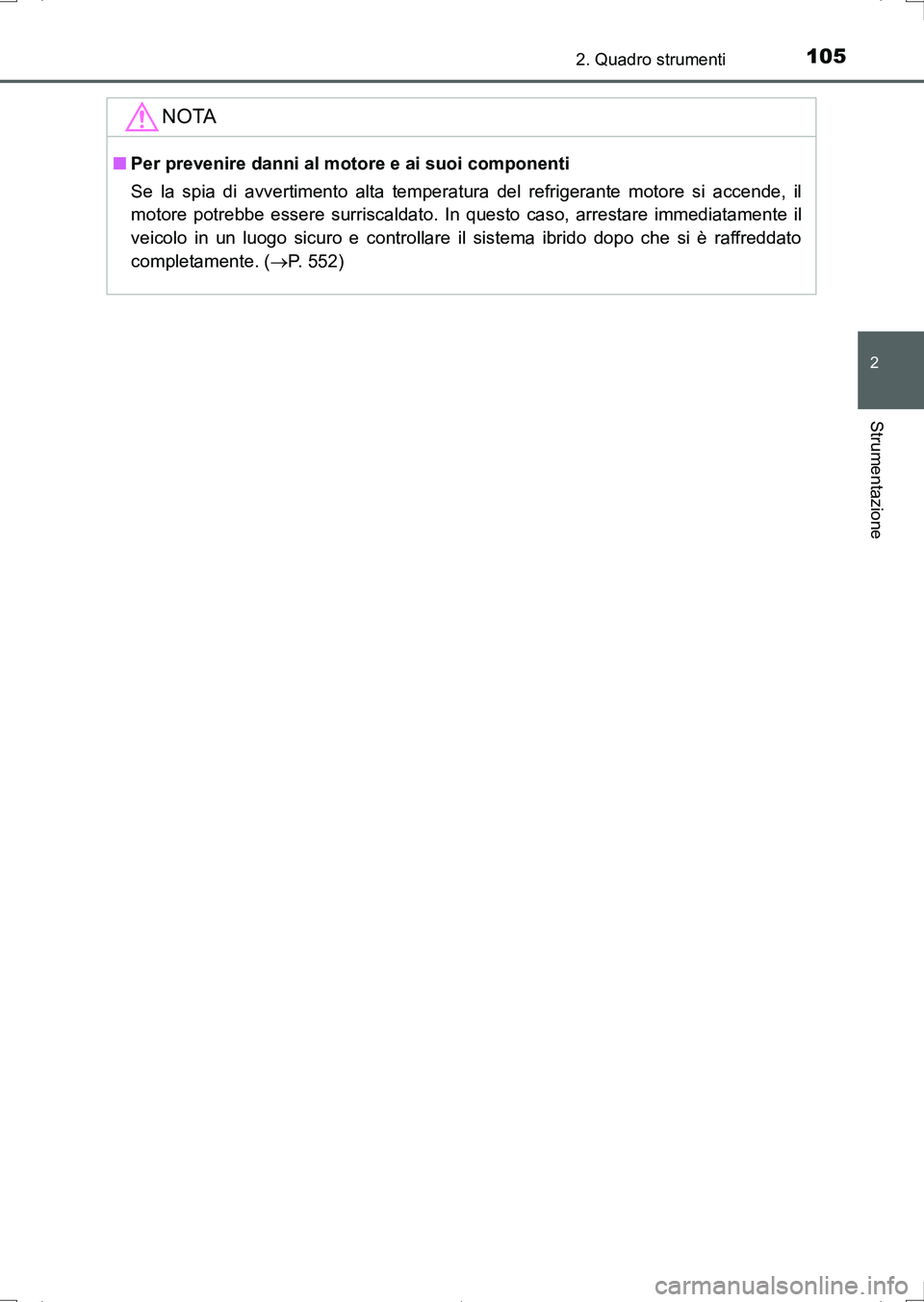

1052. Quadro strumenti
2
Strumentazione
UK_AURIS_HV_HB_EL (OM12L11L)
NOTA
■Per prevenire danni al motore e ai suoi componenti
Se la spia di avvertimento alta temperatura del refrigerante motore si accende, il
motore potrebbe essere surriscaldato. In questo caso, arrestare immediatamente il
veicolo in un luogo sicuro e controllare il sistema ibrido dopo che si è raffreddato
completamente. (P. 552)
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 105 ページ ２０１６年６月２８日　火曜日　午後６時４７分

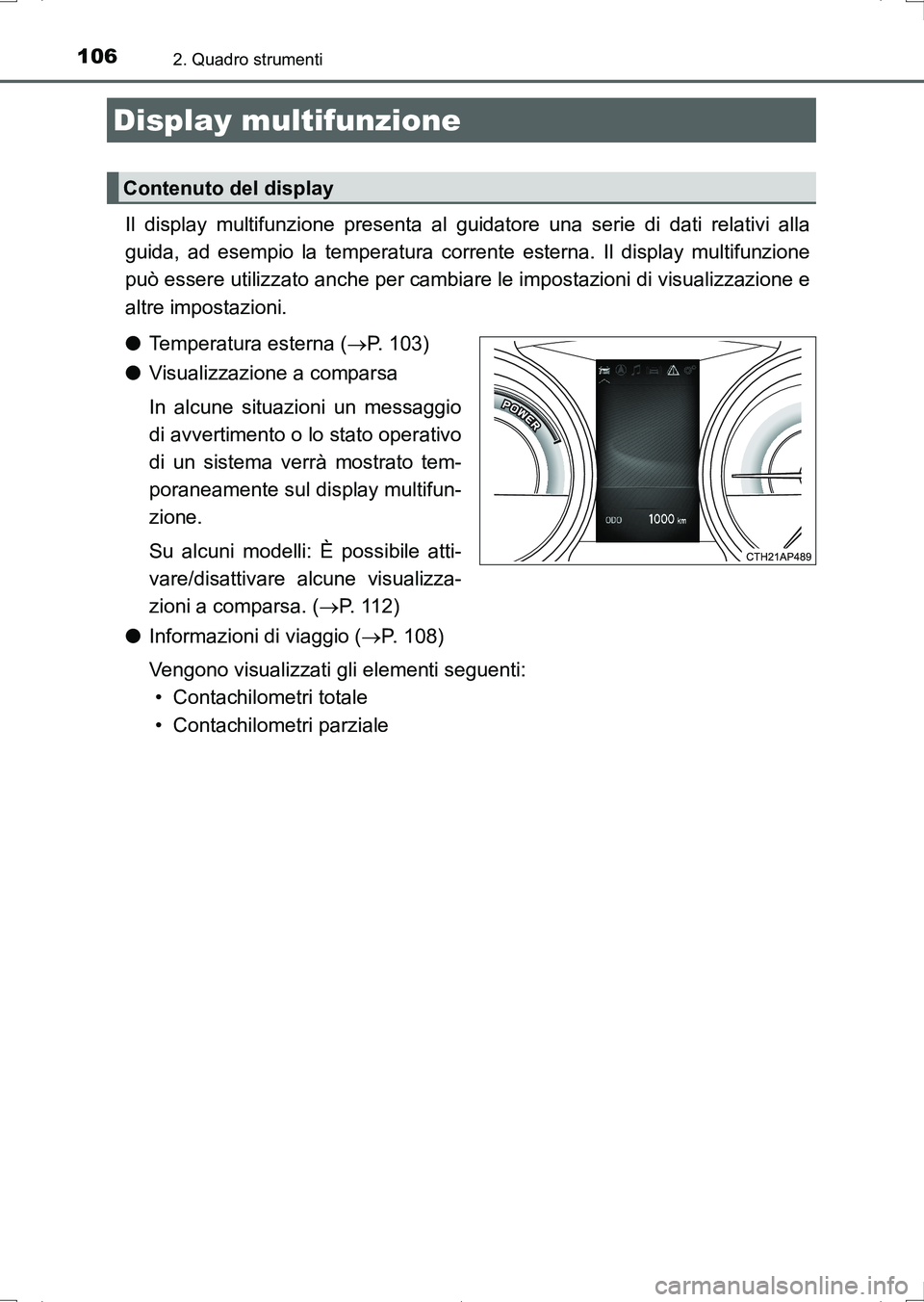

1062. Quadro strumenti
UK_AURIS_HV_HB_EL (OM12L11L)
Il display multifunzione presenta al guidatore una serie di dati relativi alla
guida, ad esempio la temperatura corrente esterna. Il display multifunzione
può essere utilizzato anche per cambiare le impostazioni di visualizzazione e
altre impostazioni.
●Temperatura esterna (P. 103)
●Visualizzazione a comparsa
In alcune situazioni un messaggio
di avvertimento o lo stato operativo
di un sistema verrà mostrato tem-
poraneamente sul display multifun-
zione.
Su alcuni modelli: È possibile atti-
vare/disattivare alcune visualizza-
zioni a comparsa. (P. 112)
●Informazioni di viaggio (P. 108)
Vengono visualizzati gli elementi seguenti:
• Contachilometri totale
• Contachilometri parziale
Display multifunzione
Contenuto del display
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 106 ページ ２０１６年６月２８日　火曜日　午後６時４７分

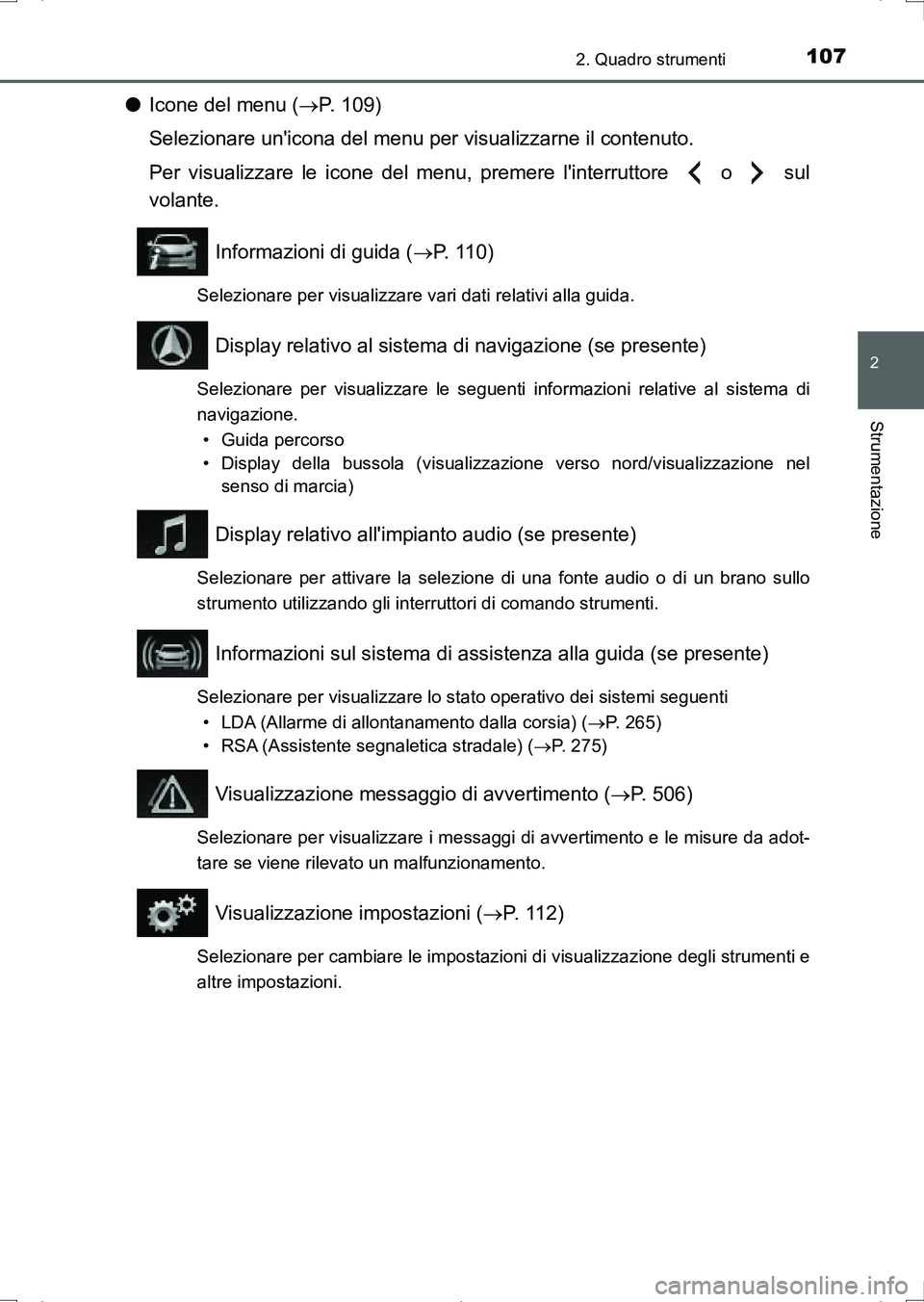

1072. Quadro strumenti
2
Strumentazione
UK_AURIS_HV_HB_EL (OM12L11L)
●Icone del menu (P. 109)
Selezionare un'icona del menu per visualizzarne il contenuto.
Per visualizzare le icone del menu, premere l'interruttore o sul
volante.
Informazioni di guida (P. 110)
Selezionare per visualizzare vari dati relativi alla guida.
Display relativo al sistema di navigazione (se presente)
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Guida percorso
• Display della bussola (visualizzazione verso nord/visualizzazione nel
senso di marcia)
Display relativo all'impianto audio (se presente)
Selezionare per attivare la selezione di una fonte audio o di un brano sullo
strumento utilizzando gli interruttori di comando strumenti.
Informazioni sul sistema di assistenza alla guida (se presente)
Selezionare per visualizzare lo stato operativo dei sistemi seguenti
• LDA (Allarme di allontanamento dalla corsia) (P. 265)
• RSA (Assistente segnaletica stradale) (P. 275)
Visualizzazione messaggio di avvertimento (P. 506)
Selezionare per visualizzare i messaggi di avvertimento e le misure da adot-
tare se viene rilevato un malfunzionamento.
Visualizzazione impostazioni (P. 1 1 2 )
Selezionare per cambiare le impostazioni di visualizzazione degli strumenti e
altre impostazioni.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 107 ページ ２０１６年６月２８日　火曜日　午後６時４７分

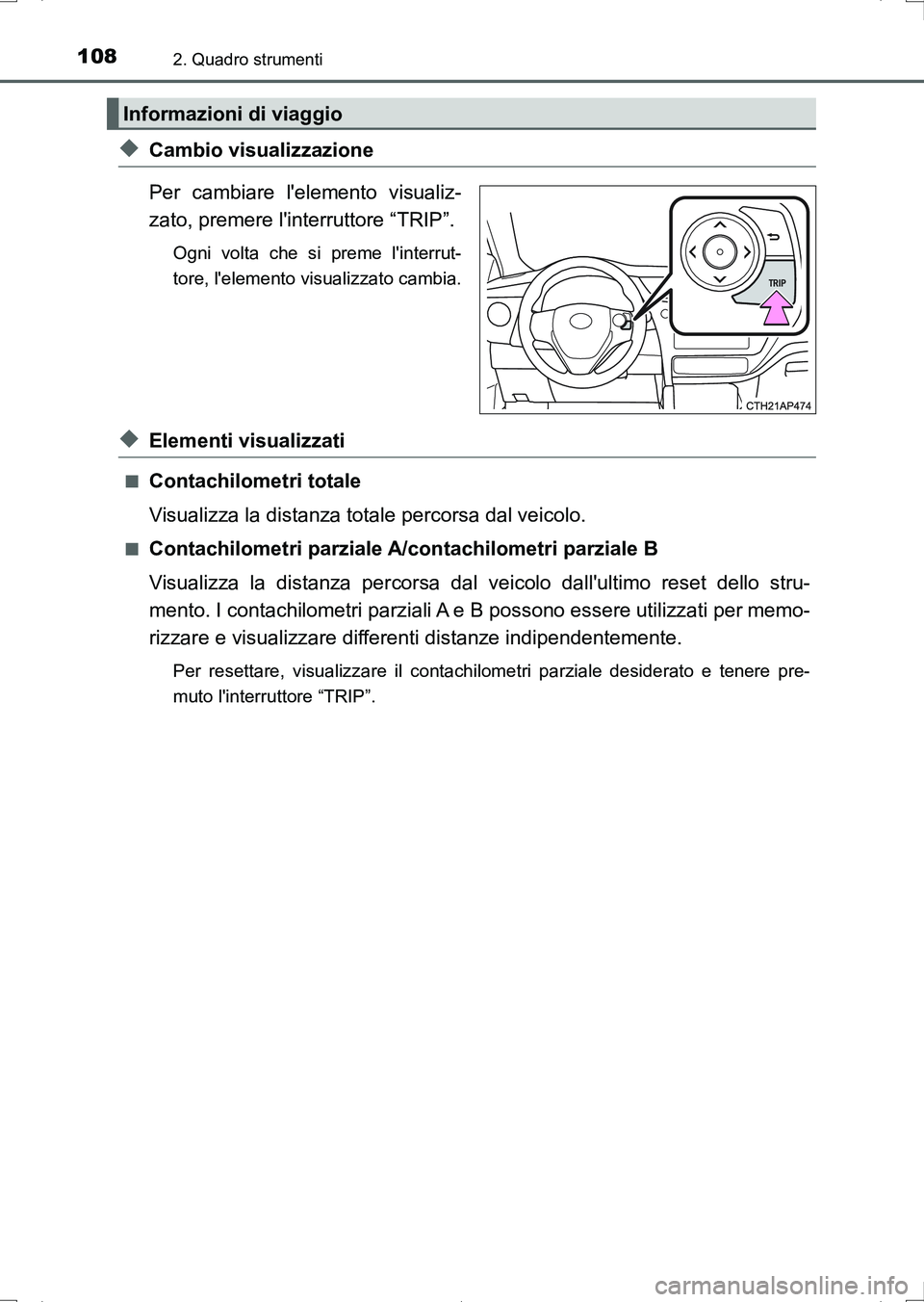

1082. Quadro strumenti
UK_AURIS_HV_HB_EL (OM12L11L)
◆Cambio visualizzazione
Per cambiare l'elemento visualiz-
zato, premere l'interruttore “TRIP”.
Ogni volta che si preme l'interrut-
tore, l'elemento visualizzato cambia.
◆Elementi visualizzati
■Contachilometri totale
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale A/contachilometri parziale B
Visualizza la distanza percorsa dal veicolo dall'ultimo reset dello stru-
mento. I contachilometri parziali A e B possono essere utilizzati per memo-
rizzare e visualizzare differenti distanze indipendentemente.
Per resettare, visualizzare il contachilometri parziale desiderato e tenere pre-
muto l'interruttore “TRIP”.
Informazioni di viaggio
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 108 ページ ２０１６年６月２８日　火曜日　午後６時４７分

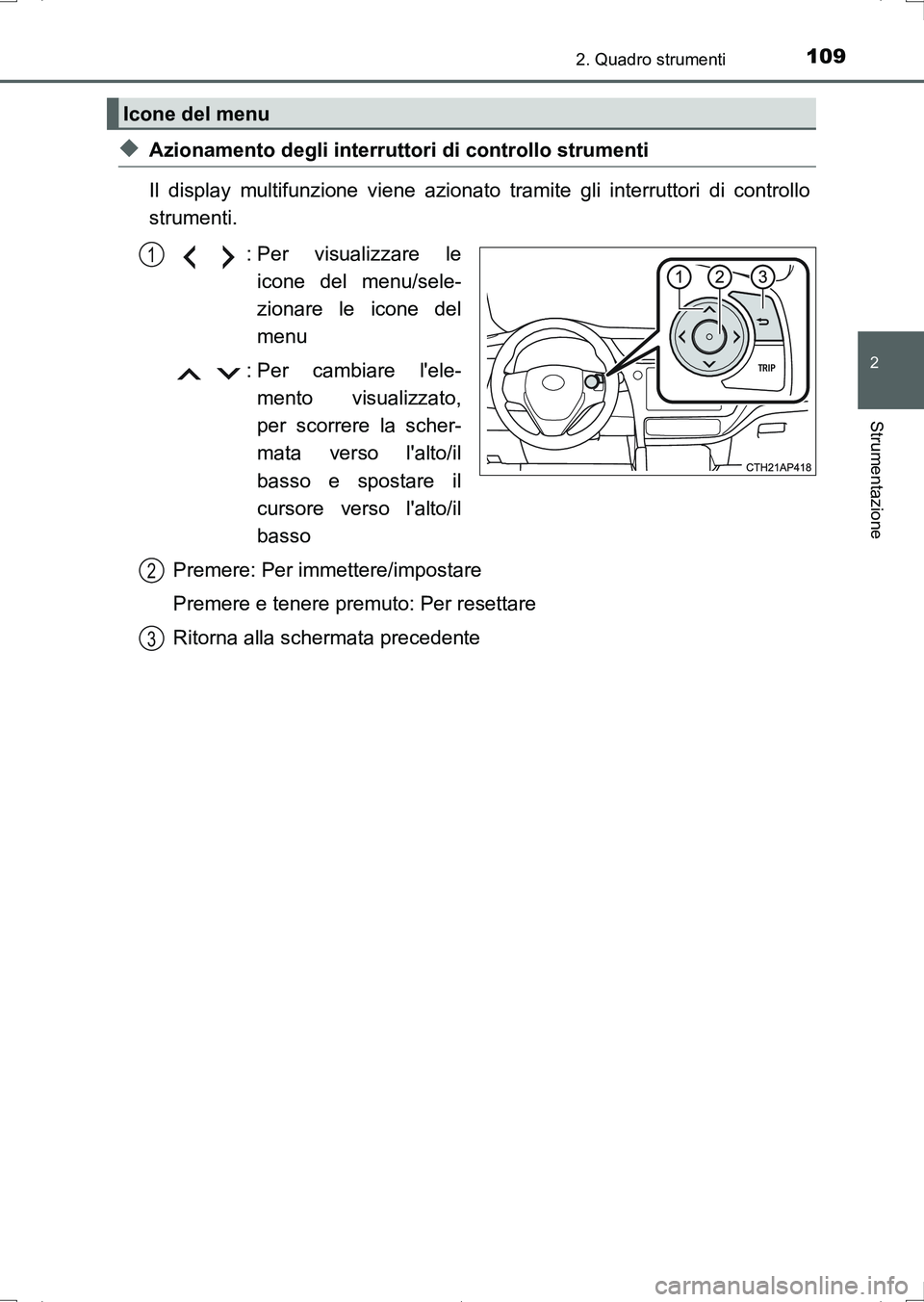

1092. Quadro strumenti
2
Strumentazione
UK_AURIS_HV_HB_EL (OM12L11L)
◆Azionamento degli interruttori di controllo strumenti
Il display multifunzione viene azionato tramite gli interruttori di controllo
strumenti.
: Per visualizzare le
icone del menu/sele-
zionare le icone del
menu
: Per cambiare l'ele-
mento visualizzato,
per scorrere la scher-
mata verso l'alto/il
basso e spostare il
cursore verso l'alto/il
basso
Premere: Per immettere/impostare
Premere e tenere premuto: Per resettare
Ritorna alla schermata precedente
Icone del menu
1
2
3
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 109 ページ ２０１６年６月２８日　火曜日　午後６時４７分

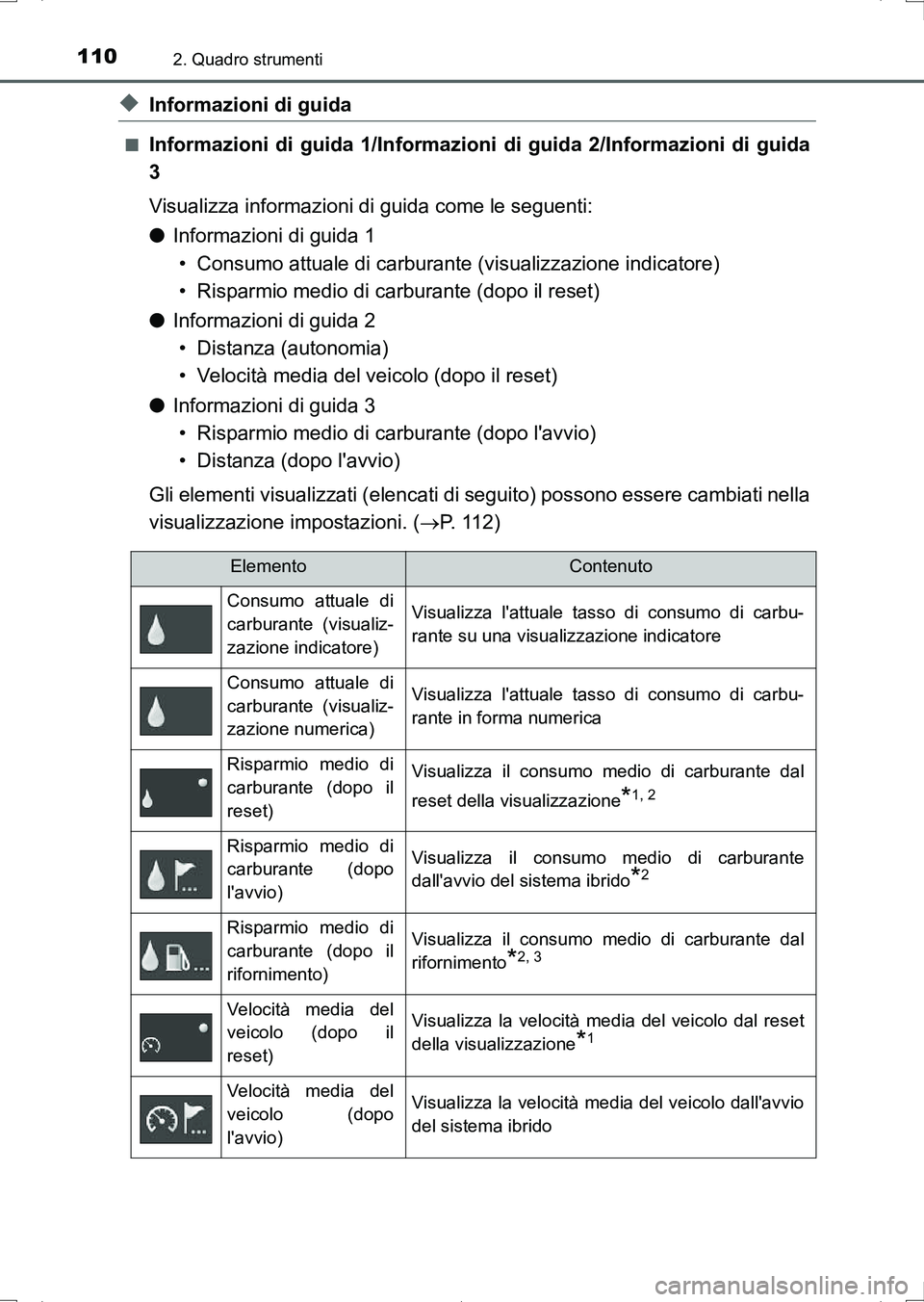

1102. Quadro strumenti
UK_AURIS_HV_HB_EL (OM12L11L)
◆Informazioni di guida
■Informazioni di guida 1/Informazioni di guida 2/Informazioni di guida
3
Visualizza informazioni di guida come le seguenti:
●Informazioni di guida 1
• Consumo attuale di carburante (visualizzazione indicatore)
• Risparmio medio di carburante (dopo il reset)
●Informazioni di guida 2
• Distanza (autonomia)
• Velocità media del veicolo (dopo il reset)
●Informazioni di guida 3
• Risparmio medio di carburante (dopo l'avvio)
• Distanza (dopo l'avvio)
Gli elementi visualizzati (elencati di seguito) possono essere cambiati nella
visualizzazione impostazioni. (P. 112)
ElementoContenuto
Consumo attuale di
carburante (visualiz-
zazione indicatore)Visualizza l'attuale tasso di consumo di carbu-
rante su una visualizzazione indicatore
Consumo attuale di
carburante (visualiz-
zazione numerica)Visualizza l'attuale tasso di consumo di carbu-
rante in forma numerica
Risparmio medio di
carburante (dopo il
reset)Visualizza il consumo medio di carburante dal
reset della visualizzazione
*1, 2
Risparmio medio di
carburante (dopo
l'avvio)Visualizza il consumo medio di carburante
dall'avvio del sistema ibrido
*2
Risparmio medio di
carburante (dopo il
rifornimento)Visualizza il consumo medio di carburante dal
rifornimento
*2, 3
Velocità media del
veicolo (dopo il
reset)Visualizza la velocità media del veicolo dal reset
della visualizzazione
*1
Velocità media del
veicolo (dopo
l'avvio)Visualizza la velocità media del veicolo dall'avvio
del sistema ibrido
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 110 ページ ２０１６年６月２８日　火曜日　午後６時４７分
