TOYOTA AURIS HYBRID 2017 Návod na použitie (in Slovakian)

4217-2. Údržba
UK AURIS_HV_HB_EE (OM12L07SK)
7
Údržba a starostlivosť

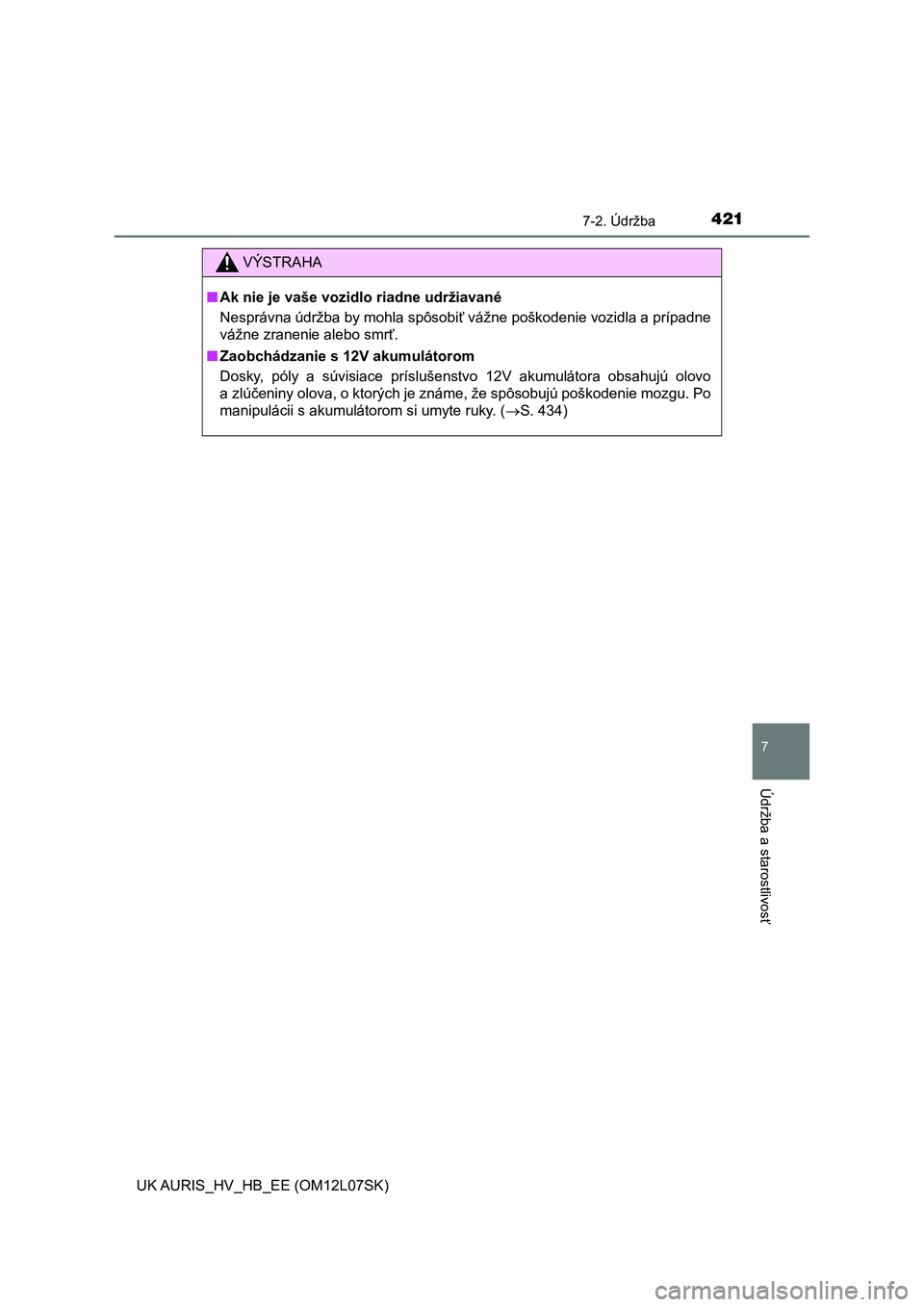

VÝSTRAHA
■Ak nie je vaše vozidlo riadne udržiavané
Nesprávna údržba by mohla spôsobiť vážne poškodenie vozidla a prípadne
vážne zranenie alebo smrť.
■Zaobchádzanie s 12V akumulátorom
Dosky, póly a súvisiace príslušenstvo 12V akumulátora obsahujú olovo
a zlúčeniny olova, o ktorých je známe, že spôsobujú poškodenie mozgu. Po
manipulácii s akumulátorom si umyte ruky. (S. 434)

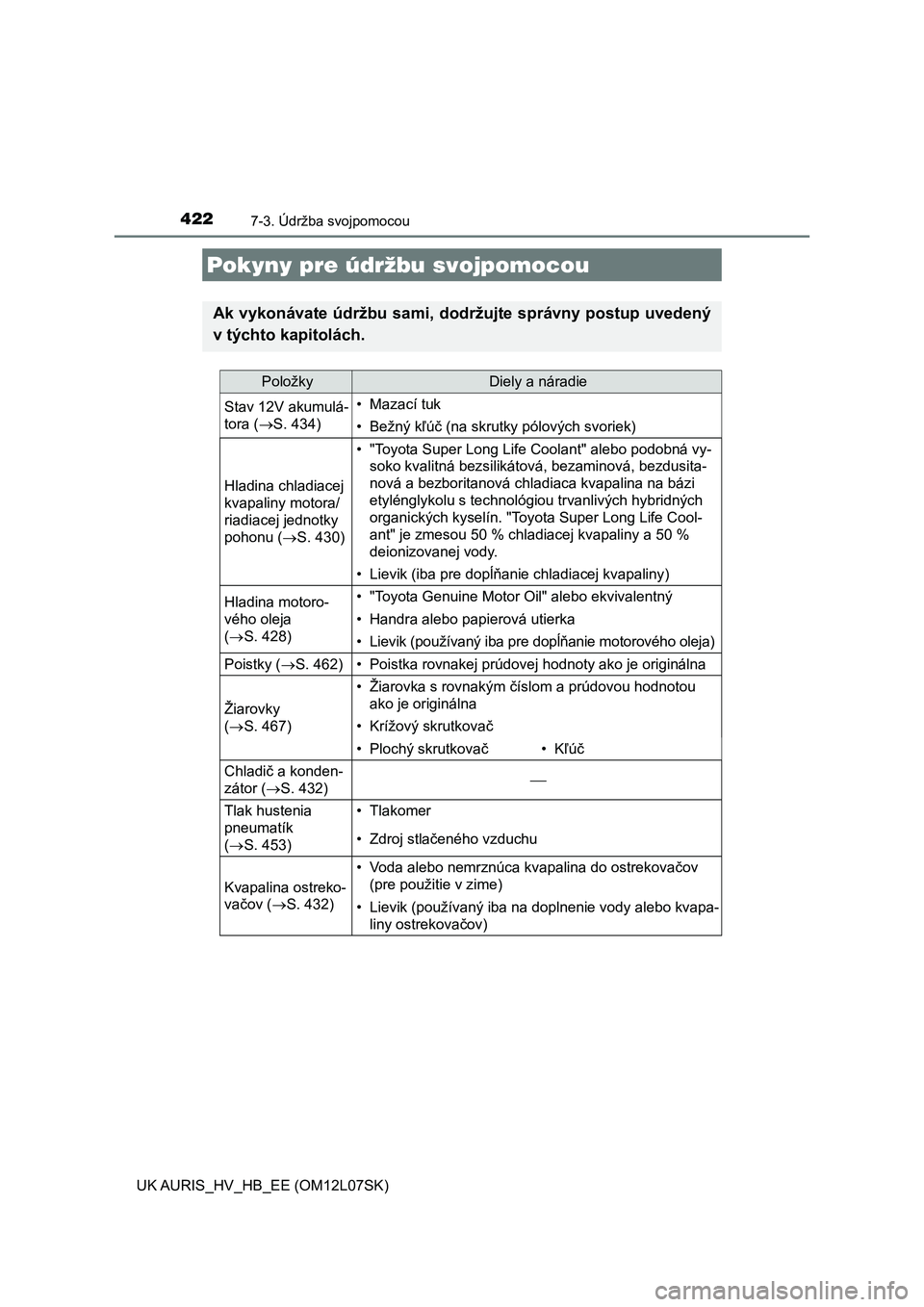

422
UK AURIS_HV_HB_EE (OM12L07SK)
7-3. Údržba svojpomocou
Pokyny pre údržbu svojpomocou
Ak vykonávate údržbu sami, dodržujte správny postup uvedený
v týchto kapitolách.
PoložkyDiely a náradie
Stav 12V akumulá-
tora (S. 434)• Mazací tuk
• Bežný kľúč (na skrutky pólových svoriek)
Hladina chladiacej
kvapaliny motora/
riadiacej jednotky
pohonu (S. 430)
• "Toyota Super Long Life Coolant" alebo podobná vy-
soko kvalitná bezsilikátová, bezaminová, bezdusita-
nová a bezboritanová chladiaca kvapalina na bázi
<00480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0079004a004c00520058000300570055005900440051004f004c005900ea0046004b0003004b005c00450055004c0047005100ea004600
4b0003[
organických kyselín. "Toyota Super Long Life Cool-
ant" je zmesou 50 % chladiacej kvapaliny a 50 %
deionizovanej vody.
• Lievik (iba pre dopĺňanie chladiacej kvapaliny)
Hladina motoro-
vého oleja
(S. 428)• "Toyota Genuine Motor Oil" alebo ekvivalentný
• Handra alebo papierová utierka
• Lievik (používaný iba pre dopĺňanie motorového oleja)
Poistky (S. 462)• Poistka rovnakej prúdovej hodnoty ako je originálna
Žiarovky
(S. 467)
• Žiarovka s rovnakým číslom a prúdovou hodnotou
ako je originálna
• Krížový skrutkovač
• Plochý skrutkovač•Kľúč
Chladič a konden-
zátor (S. 432)
Tlak hustenia
pneumatík
(S. 453)• Tlakomer
• Zdroj stlačeného vzduchu
Kvapalina ostreko-
vačov (S. 432)
• Voda alebo nemrznúca kvapalina do ostrekovačov
(pre použitie v zime)
• Lievik (používaný iba na doplnenie vody alebo kvapa-
liny ostrekovačov)

4237-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)
7
Údržba a starostlivosť

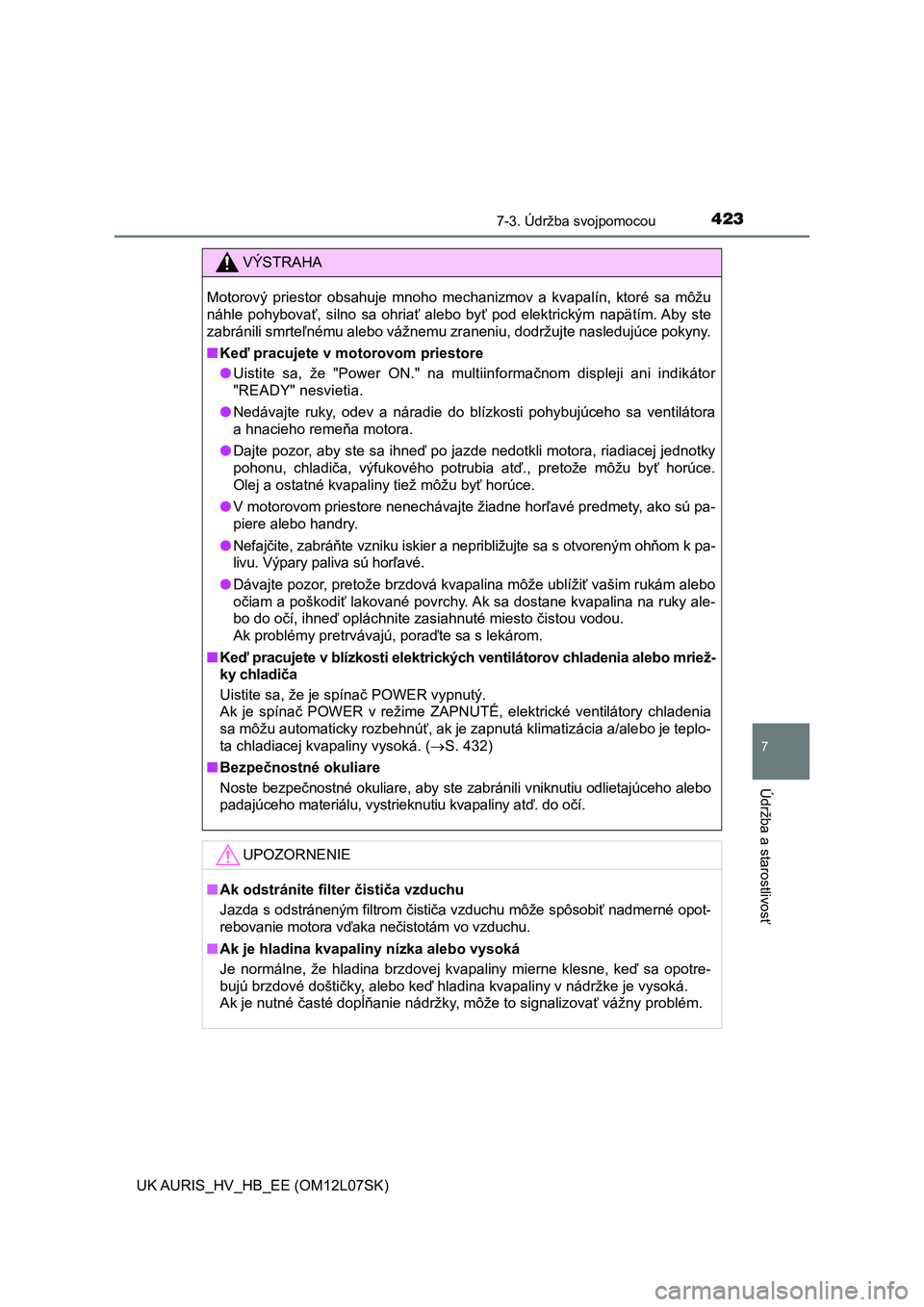

VÝSTRAHA
Motorový priestor obsahuje mnoho mechanizmov a kvapalín, ktoré sa môžu
náhle pohybovať, silno sa ohriať alebo byť pod elektrickým napätím. Aby ste
zabránili smrteľnému alebo vážnemu zraneniu, dodržujte nasledujúce pokyny.
■Keď pracujete v motorovom priestore
●Uistite sa, že "Power ON." na multiinformačnom displeji ani indikátor
"READY" nesvietia.
●Nedávajte ruky, odev a náradie do blízkosti pohybujúceho sa ventilátora
a hnacieho remeňa motora.
●Dajte pozor, aby ste sa ihneď po jazde nedotkli motora, riadiacej jednotky
pohonu, chladiča, výfukového potrubia atď., pretože môžu byť horúce.
Olej a ostatné kvapaliny tiež môžu byť horúce.
●V motorovom priestore nenechávajte žiadne horľavé predmety, ako sú pa-
piere alebo handry.
●Nefajčite, zabráňte vzniku iskier a nepribližujte sa s otvoreným ohňom k pa-
livu. Výpary paliva sú horľavé.
●Dávajte pozor, pretože brzdová kvapalina môže ublížiť vašim rukám alebo
očiam a poškodiť lakované povrchy. Ak sa dostane kvapalina na ruky ale-
<004500520003004700520003005200fe0074000f0003004c004b005100480107000300520053004f00690046004b0051004c005700480003005d00440056004c0044004b005100580057007000030050004c0048005600570052000300fe004c0056005700
5200580003005900520047005200580011[
Ak problémy pretrvávajú, poraďte sa s lekárom.
■
Keď pracujete v blízkosti elektrických ventilátorov chladenia alebo mriež-
ky chladiča
Uistite sa, že je spínač POWER vypnutý.
Ak je spínač POWER v režime ZAPNUTÉ, elektrické ventilátory chladenia
sa môžu automaticky rozbehnúť, ak je zapnutá klimatizácia a/alebo je teplo-
ta chladiacej kvapaliny vysoká. (S. 432)
■Bezpečnostné okuliare
Noste bezpečnostné okuliare, aby ste zabránili vniknutiu odlietajúceho alebo
padajúceho materiálu, vystrieknutiu kvapaliny atď. do očí.
UPOZORNENIE
■Ak odstránite filter čističa vzduchu
Jazda s odstráneným filtrom čističa vzduchu môže spôsobiť nadmerné opot-
rebovanie motora vďaka nečistotám vo vzduchu.
■Ak je hladina kvapaliny nízka alebo vysoká
Je normálne, že hladina brzdovej kvapaliny mierne klesne, keď sa opotre-
bujú brzdové doštičky, alebo keď hladina kvapaliny v nádržke je vysoká.
Ak je nutné časté dopĺňanie nádržky, môže to signalizovať vážny problém.

4247-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)

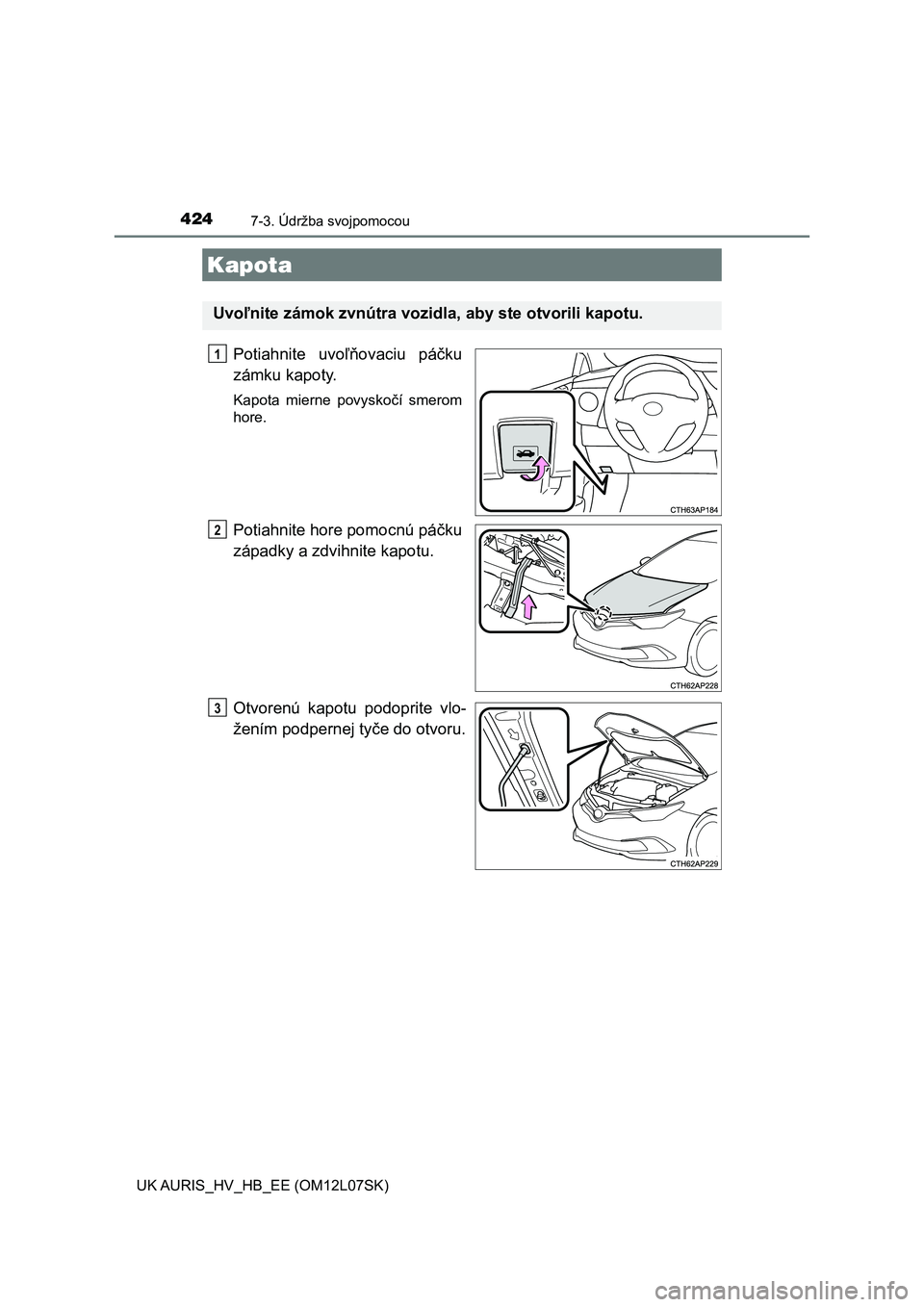

Potiahnite uvoľňovaciu páčku
zámku kapoty.
Kapota mierne povyskočí smerom
hore.
Potiahnite hore pomocnú páčku
západky a zdvihnite kapotu.
Otvorenú kapotu podoprite vlo-
žením podpernej tyče do otvoru.
Kapota
Uvoľnite zámok zvnútra vozidla, aby ste otvorili kapotu.
1
2
3

4257-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)
7
Údržba a starostlivosť

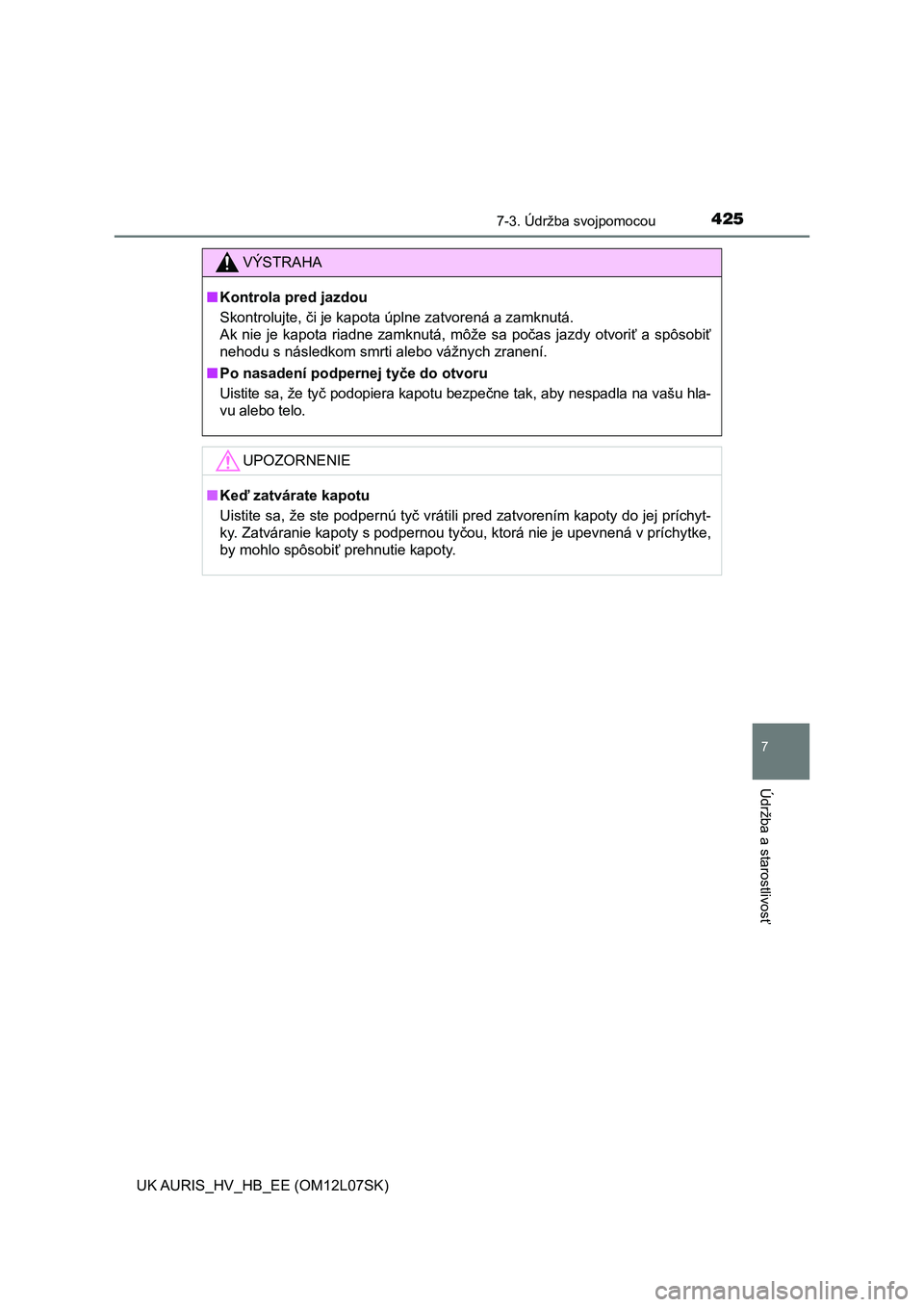

VÝSTRAHA
■Kontrola pred jazdou
<0036004e00520051005700550052004f0058004d00570048000f000300fe004c0003004d00480003004e004400530052005700440003007e0053004f005100480003005d00440057005900520055004800510069000300440003005d00440050004e005100
580057006900110003[
Ak nie je kapota riadne zamknutá, môže sa počas jazdy otvoriť a spôsobiť
nehodu s následkom smrti alebo vážnych zranení.
■Po nasadení podpernej tyče do otvoru
Uistite sa, že tyč podopiera kapotu bezpečne tak, aby nespadla na vašu hla-
vu alebo telo.
UPOZORNENIE
■Keď zatvárate kapotu
Uistite sa, že ste podpernú tyč vrátili pred zatvorením kapoty do jej príchyt-
ky. Zatváranie kapoty s podpernou tyčou, ktorá nie je upevnená v príchytke,
by mohlo spôsobiť prehnutie kapoty.

4267-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)
◆Vpredu
◆Vzadu
Ty p A
Ty p B

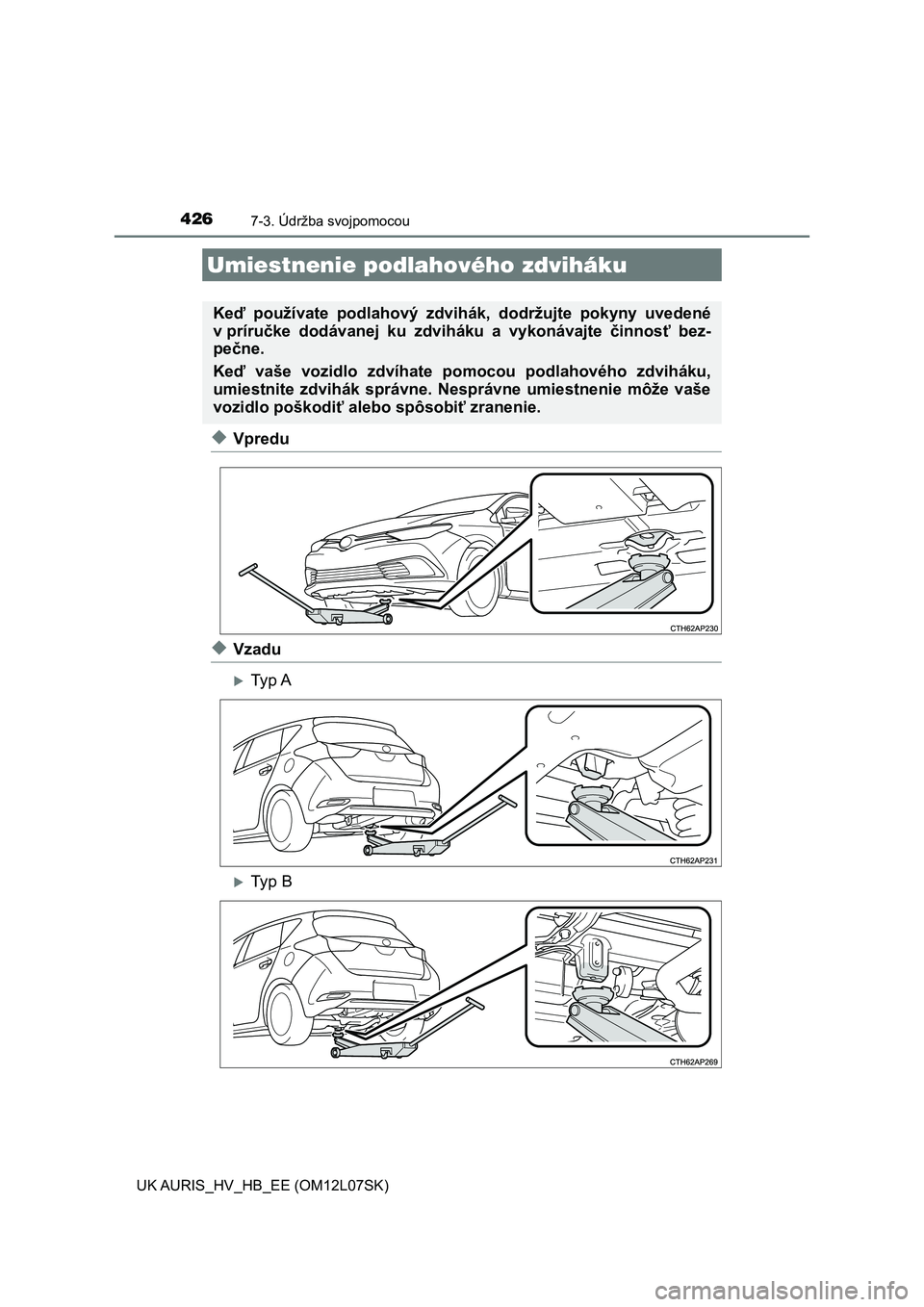

Umiestnenie podlahového zdviháku
Keď používate podlahový zdvihák, dodržujte pokyny uvedené
v príručke dodávanej ku zdviháku a vykonávajte činnosť bez-
pečne.
Keď vaše vozidlo zdvíhate pomocou podlahového zdviháku,
umiestnite zdvihák správne. Nesprávne umiestnenie môže vaše
vozidlo poškodiť alebo spôsobiť zranenie.

4277-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)
7
Údržba a starostlivosť

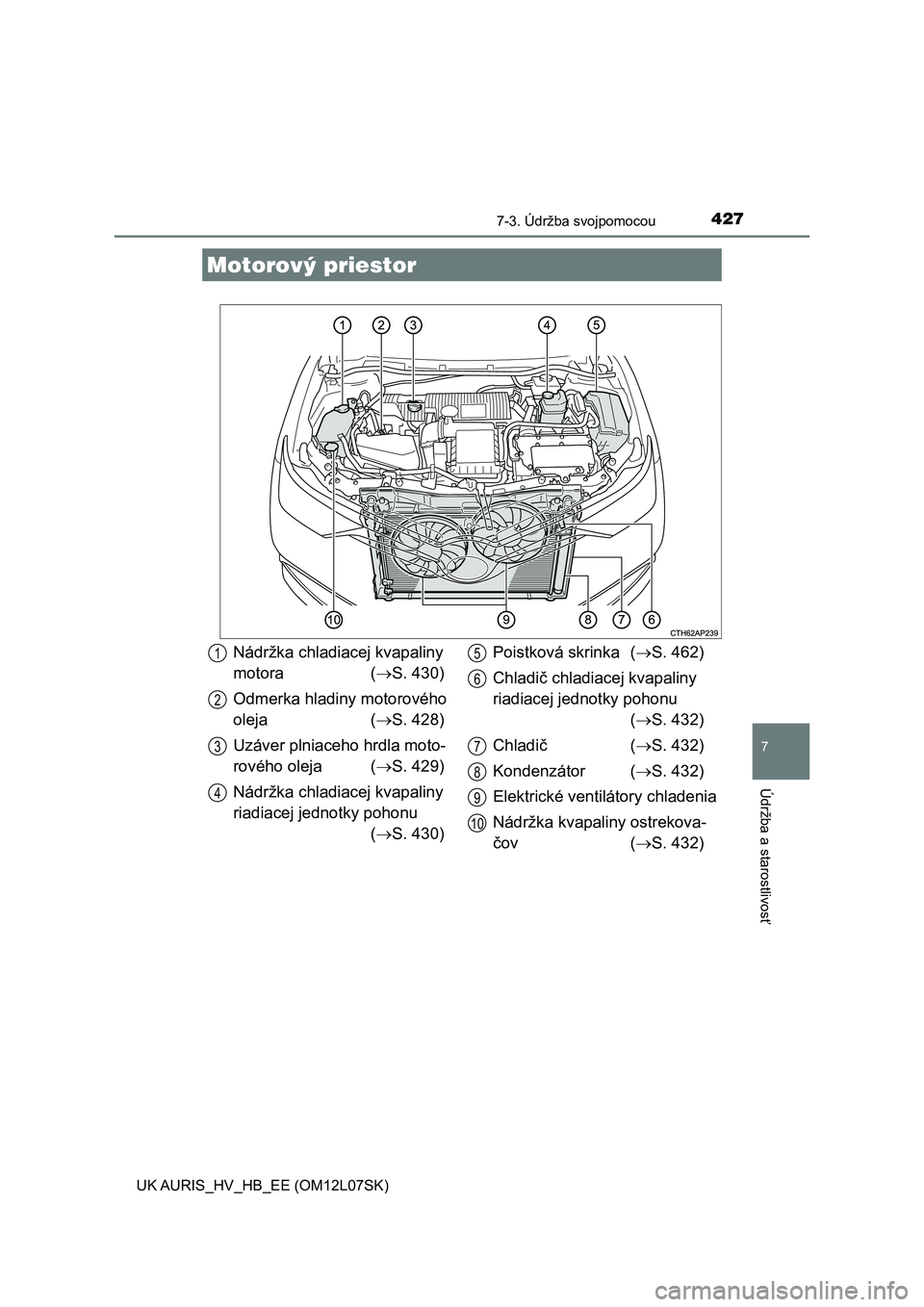

Motorový priestor
Nádržka chladiacej kvapaliny
motora (S. 430)
Odmerka hladiny motorového
oleja (S. 428)
Uzáver plniaceho hrdla moto-
rového oleja (S. 429)
Nádržka chladiacej kvapaliny
riadiacej jednotky pohonu
(S. 430)Poistková skrinka (S. 462)
Chladič chladiacej kvapaliny
riadiacej jednotky pohonu
(S. 432)
Chladič (S. 432)
Kondenzátor (S. 432)
Elektrické ventilátory chladenia
Nádržka kvapaliny ostrekova-
čov (S. 432)1
2
3
4
5
6
7
8
9
10

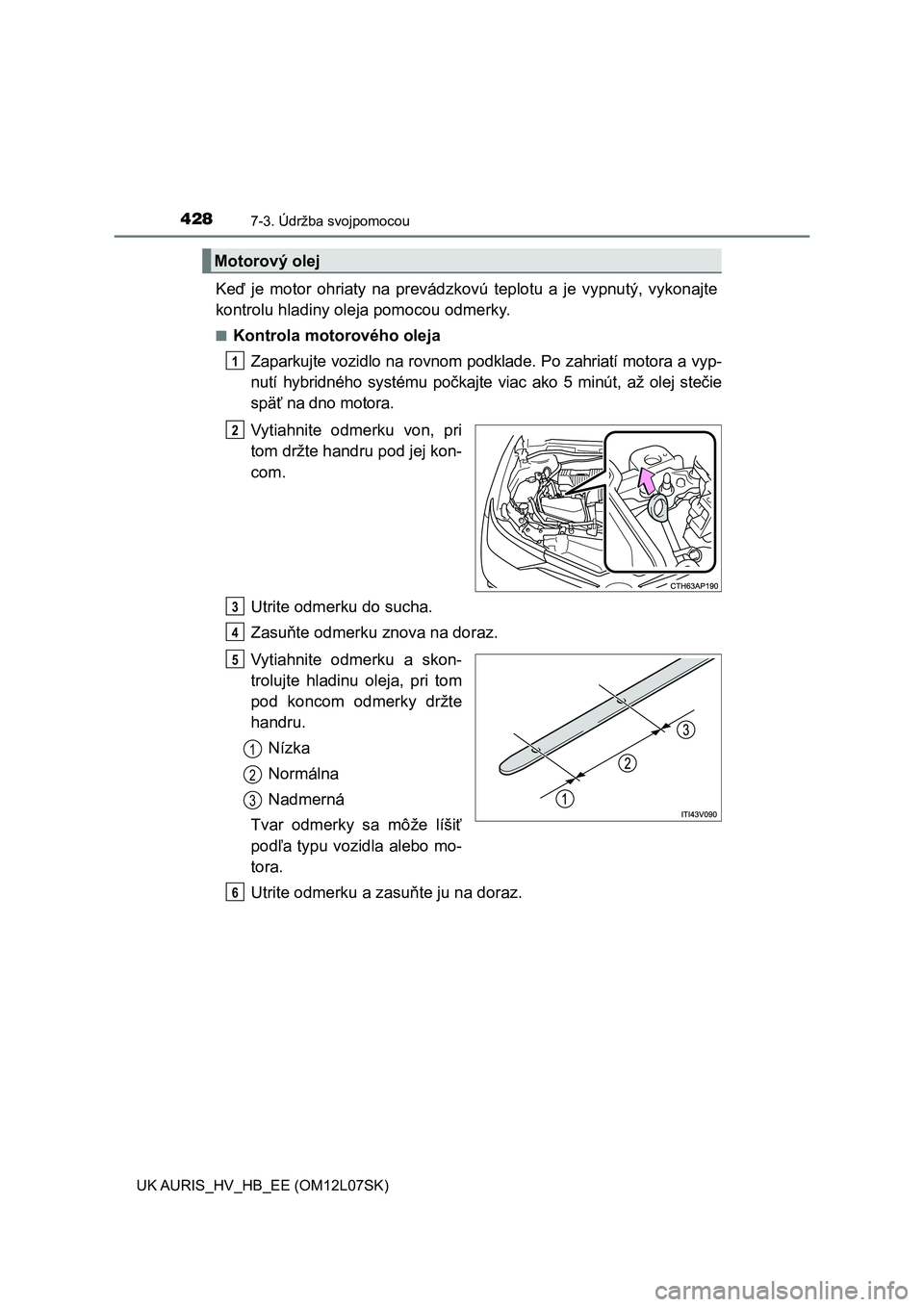

4287-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)
Keď je motor ohriaty na prevádzkovú teplotu a je vypnutý, vykonajte
kontrolu hladiny oleja pomocou odmerky.
■Kontrola motorového oleja
Zaparkujte vozidlo na rovnom podklade. Po zahriatí motora a vyp-
nutí hybridného systému počkajte viac ako 5 minút, až olej stečie
späť na dno motora.
Vytiahnite odmerku von, pri
tom držte handru pod jej kon-
com.
Utrite odmerku do sucha.
Zasuňte odmerku znova na doraz.
Vytiahnite odmerku a skon-
trolujte hladinu oleja, pri tom
pod koncom odmerky držte
handru.
Nízka
Normálna
Nadmerná
Tvar odmerky sa môže líšiť
podľa typu vozidla alebo mo-
tora.
Utrite odmerku a zasuňte ju na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6

4297-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)
7
Údržba a starostlivosť

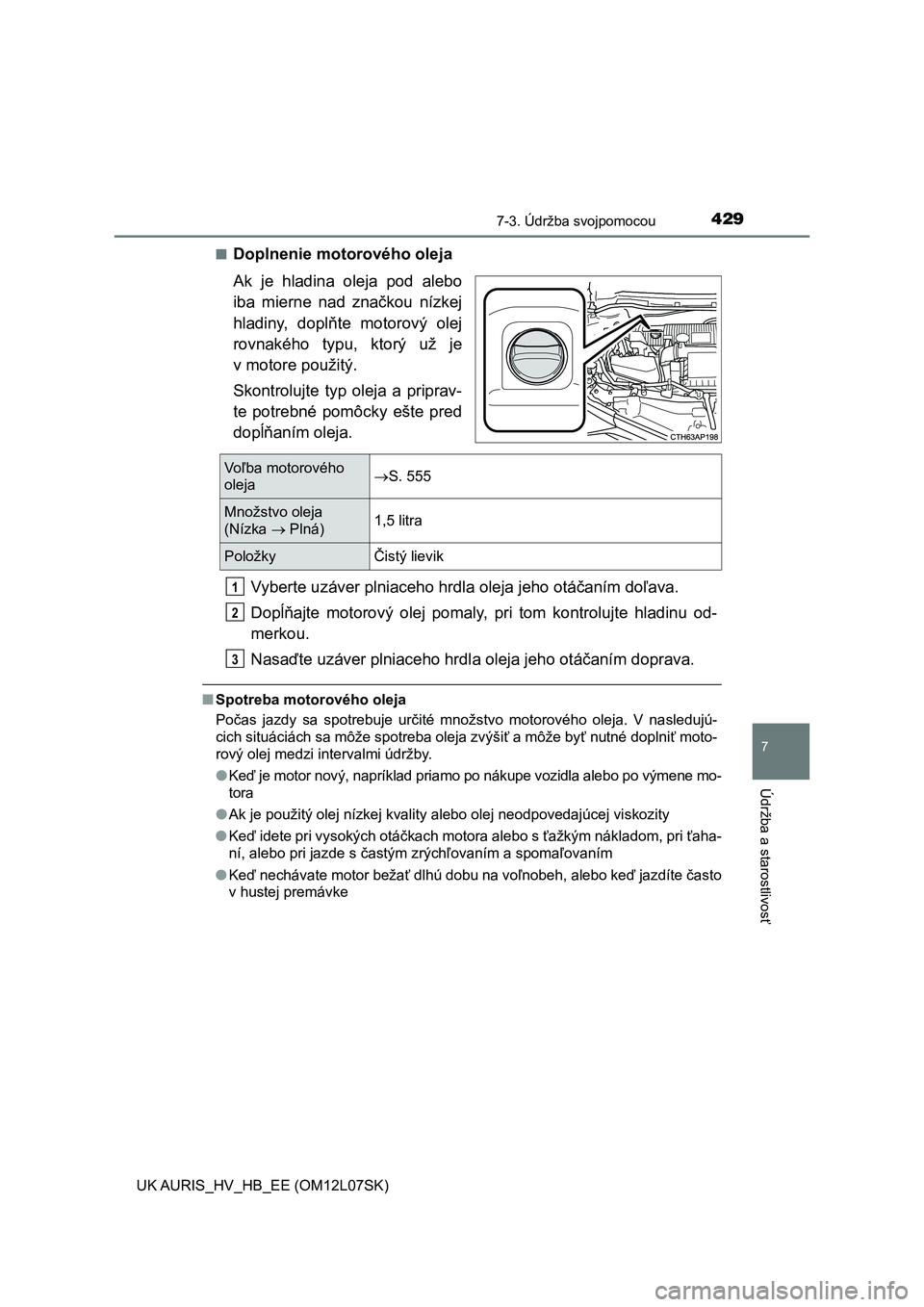

■Doplnenie motorového oleja
Ak je hladina oleja pod alebo
iba mierne nad značkou nízkej
hladiny, doplňte motorový olej
rovnakého typu, ktorý už je
v motore použitý.
Skontrolujte typ oleja a priprav-
te potrebné pomôcky ešte pred
dopĺňaním oleja.
Vyberte uzáver plniaceho hrdla oleja jeho otáčaním doľava.
Dopĺňajte motorový olej pomaly, pri tom kontrolujte hladinu od-
merkou.
Nasaďte uzáver plniaceho hrdla oleja jeho otáčaním doprava.
■Spotreba motorového oleja
Počas jazdy sa spotrebuje určité množstvo motorového oleja. V nasledujú-
cich situáciách sa môže spotreba oleja zvýšiť a môže byť nutné doplniť moto-
rový olej medzi intervalmi údržby.
●Keď je motor nový, napríklad priamo po nákupe vozidla alebo po výmene mo-
tora
●Ak je použitý olej nízkej kvality alebo olej neodpovedajúcej viskozity
●Keď idete pri vysokých otáčkach motora alebo s ťažkým nákladom, pri ťaha-
ní, alebo pri jazde s častým zrýchľovaním a spomaľovaním
●Keď nechávate motor bežať dlhú dobu na voľnobeh, alebo keď jazdíte často
v hustej premávke
Voľba motorového
olejaS. 555
Množstvo oleja
(Nízka  Plná)1,5 litra
Položky Čistý lievik
1
2
3

4307-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)

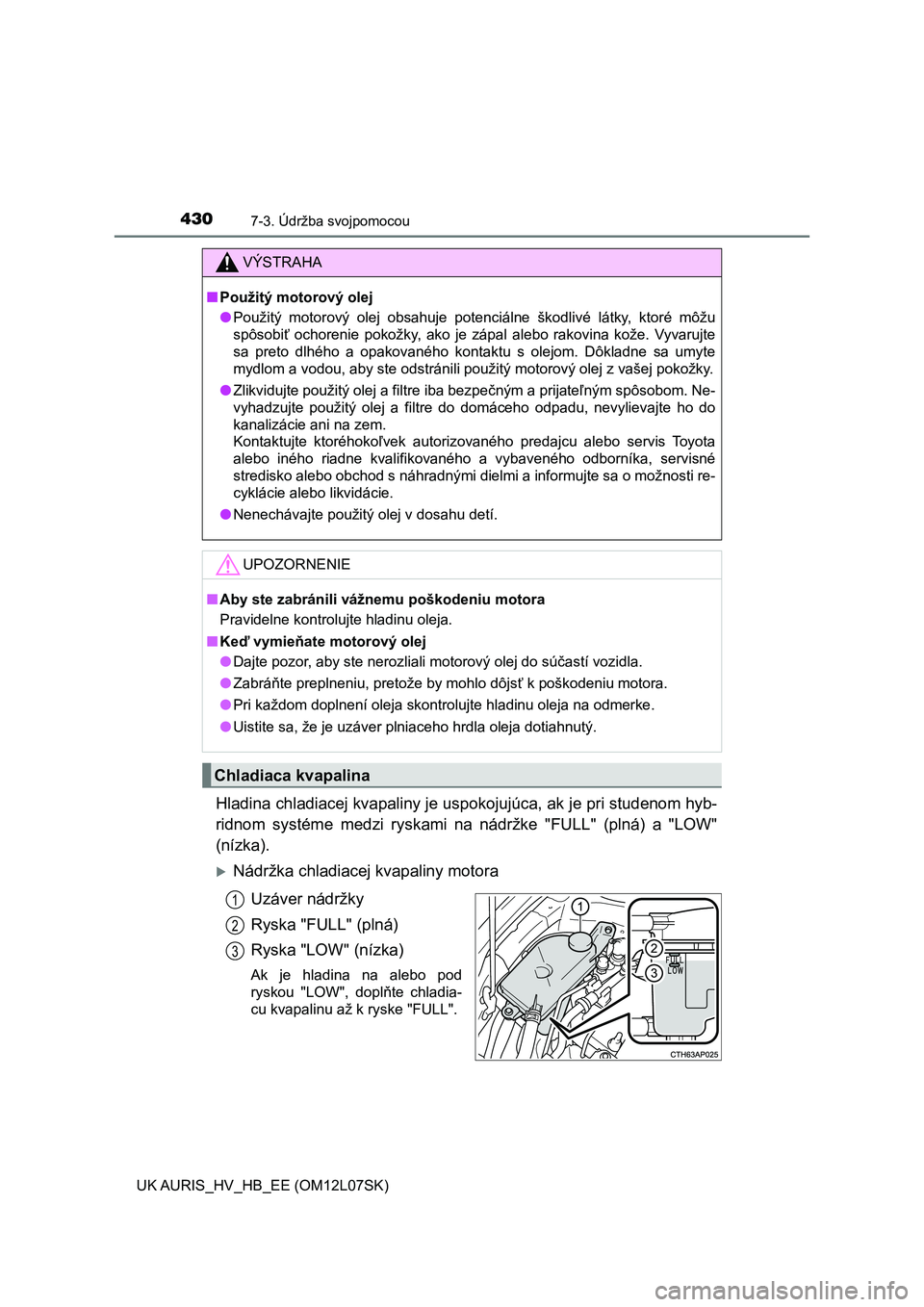

Hladina chladiacej kvapaliny je uspokojujúca, ak je pri studenom hyb-
ridnom systéme medzi ryskami na nádržke "FULL" (plná) a "LOW"
(nízka).
Nádržka chladiacej kvapaliny motora
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod
ryskou "LOW", doplňte chladia-
cu kvapalinu až k ryske "FULL".
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálne škodlivé látky, ktoré môžu
spôsobiť ochorenie pokožky, ako je zápal alebo rakovina kože. Vyvarujte
sa preto dlhého a opakovaného kontaktu s olejom. Dôkladne sa umyte
mydlom a vodou, aby ste odstránili použitý motorový olej z vašej pokožky.
●Zlikvidujte použitý olej a filtre iba bezpečným a prijateľným spôsobom. Ne-
vyhadzujte použitý olej a filtre do domáceho odpadu, nevylievajte ho do
kanalizácie ani na zem.
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis To y o t a
alebo iného riadne kvalifikovaného a vybaveného odborníka, servisné
stredisko alebo obchod s náhradnými dielmi a informujte sa o možnosti re-
cyklácie alebo likvidácie.
●Nenechávajte použitý olej v dosahu detí.
UPOZORNENIE
■Aby ste zabránili vážnemu poškodeniu motora
Pravidelne kontrolujte hladinu oleja.
■Keď vymieňate motorový olej
●Dajte pozor, aby ste nerozliali motorový olej do súčastí vozidla.
●Zabráňte preplneniu, pretože by mohlo dôjsť k poškodeniu motora.
●Pri každom doplnení oleja skontrolujte hladinu oleja na odmerke.
●Uistite sa, že je uzáver plniaceho hrdla oleja dotiahnutý.
Chladiaca kvapalina
1
2
3
