4717-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)
7
Údržba a starostlivosť
Vymeňte žiarovku a nasaďte
pätku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žia-
rovky.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite svetlomety
a pohľadom overte, že cez otvor
neuniká žiadne svetlo.
Nasaďte kryt.
Aby ste zaistili, že kryt je bez-
pečne nasadený, zarovnajte
časť s výstupkom (A) so stre-
dom oblasti (B) podľa obrázku
a zatlačte pevne na obvod krytu.
Nasaďte hrdlo pre doplnenie
kvapaliny ostrekovačov jeho
zasunutím a otočením. Na-
saďte upevňovaciu príchytku.
(Iba vtedy, keď meníte žia-
rovku na pravej strane.)
5
6
AB
T
U

4727-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)■
Predné hmlové svetlá (ak sú vo výbave)
Otočte volant opačným sme-
rom, ako je svetlo, ktoré má
byť vymenené.
Otočte volant do polohy, ktorá
vám umožní prestrčiť ruku medzi
pneumatiku a vložku blatníku.
Odstráňte 2 skrutky a čiastoč-
ne vyberte vložku blatníku.
Odtiahnite čiastočne vložku
blatníku, až uvidíte žiarovku.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
1
2
3
4

4737-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)
7
Údržba a starostlivosť
Otočte pätku žiarovky doľava,
a vyberte ju.
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte pätku žiarovky doprava
a zaistite ju.
Nasaďte konektor.
Zakývajte jemne konektorom,
aby ste skontrolovali, že nie je
uvoľnený, zapnite predné hmlo-
vé svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
Keď nasadzujete vložku blatníku, vykonajte montáž podľa
a v opačnom poradí.
Uistite sa, že vložka blatníku je upevnená k vnútrajšku blatníku.
5
6
7
83
2

4747-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)■
Predné smerové svetlá
Vyberte upevňovaciu príchyt-
ku. Vytiahnite von hrdlo pre
doplnenie kvapaliny ostreko-
vačov po jeho otočení. (Iba
vtedy, keď meníte žiarovku
na pravej strane.)
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Keď nasadzujete žiarovku, vykonajte montáž podľa a
v opačnom poradí.
Nasaďte hrdlo pre doplnenie
kvapaliny ostrekovačov jeho
zasunutím a otočením. Na-
saďte upevňovaciu príchytku.
(Iba vtedy, keď meníte žia-
rovku na pravej strane.)
1
2
3
432
5

4757-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)
7
Údržba a starostlivosť
■Brzdové svetlá a zadné smerové svetlá
Otvorte zadné dvere a od-
stráňte 2 skrutky. Vyberte
jednotku svetiel jej potiahnu-
tím rovno dozadu.
Otočte pätku žiarovky doľava.
Brzdové svetlá
Zadné smerové svetlá
Vyberte žiarovku.
Brzdové svetlá
Zadné smerové svetlá
Keď nasadzujete žiarovku, vykonajte montáž podľa a
v opačnom poradí.
Nasaďte jednotku svetiel a po-
tom ju zaistite 2 skrutkami.
Pri montáži zarovnajte vodidlo
( ) a čap ( ) na jednotke
svetiel s úchytmi.
1
2
1
2
3
1
2
432
5
12

4767-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)■
Cúvacie svetlo
Otvorte zadné dvere a vyber-
te kryt.
Zasuňte plochý skrutkovač ale-
bo podobný nástroj do otvoru
v hornej časti krytu a odstráňte
ho podľa obrázku.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Otočte pätku žiarovky doľava,
a vyberte ju.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4

4777-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)
7
Údržba a starostlivosť
■Osvetlenie evidenčného čísla
Vyberte jednotku svetiel.
Zasuňte plochý skrutkovač ale-
bo podobný nástroj do otvoru
vedľa svetla a odstráňte ho pod-
ľa obrázku.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Otočte pätku žiarovky doľava,
a vyberte ju.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4

4787-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)■
Bočné smerové svetlá
Odstráňte kryt.
Zasuňte plochý skrutkovač a po-
súvajte ho pozdĺž bočného sme-
rového svetla.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Stlačte 2 príchytky a vyberte
bočné smerové svetlo z tele-
sa zrkadla.
Vyberte pätku z telesa boč-
ného smerového svetla.
Vyberte žiarovku.
1
2
3
4

4797-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)
7
Údržba a starostlivosť
Vymeňte žiarovku a nasaďte
pätku do telesa bočného sme-
rového svetla.
Zarovnajte výstupky pätky do du-
tiny telesa bočného smerového
svetla.
Nasaďte ho do telesa zrkad-
la, popritom káblový zväzok
bude prechádzať spodnou
časťou bočného smerového
svetla.
Zarovnajte 6 výstupkov a na-
saďte kryt.
Potom, ako budete počuť cvak-
nutie, overte, že je kryt zaistený.
5
6
7

4807-3. Údržba svojpomocou
UK AURIS_HV_HB_EE (OM12L07SK)■

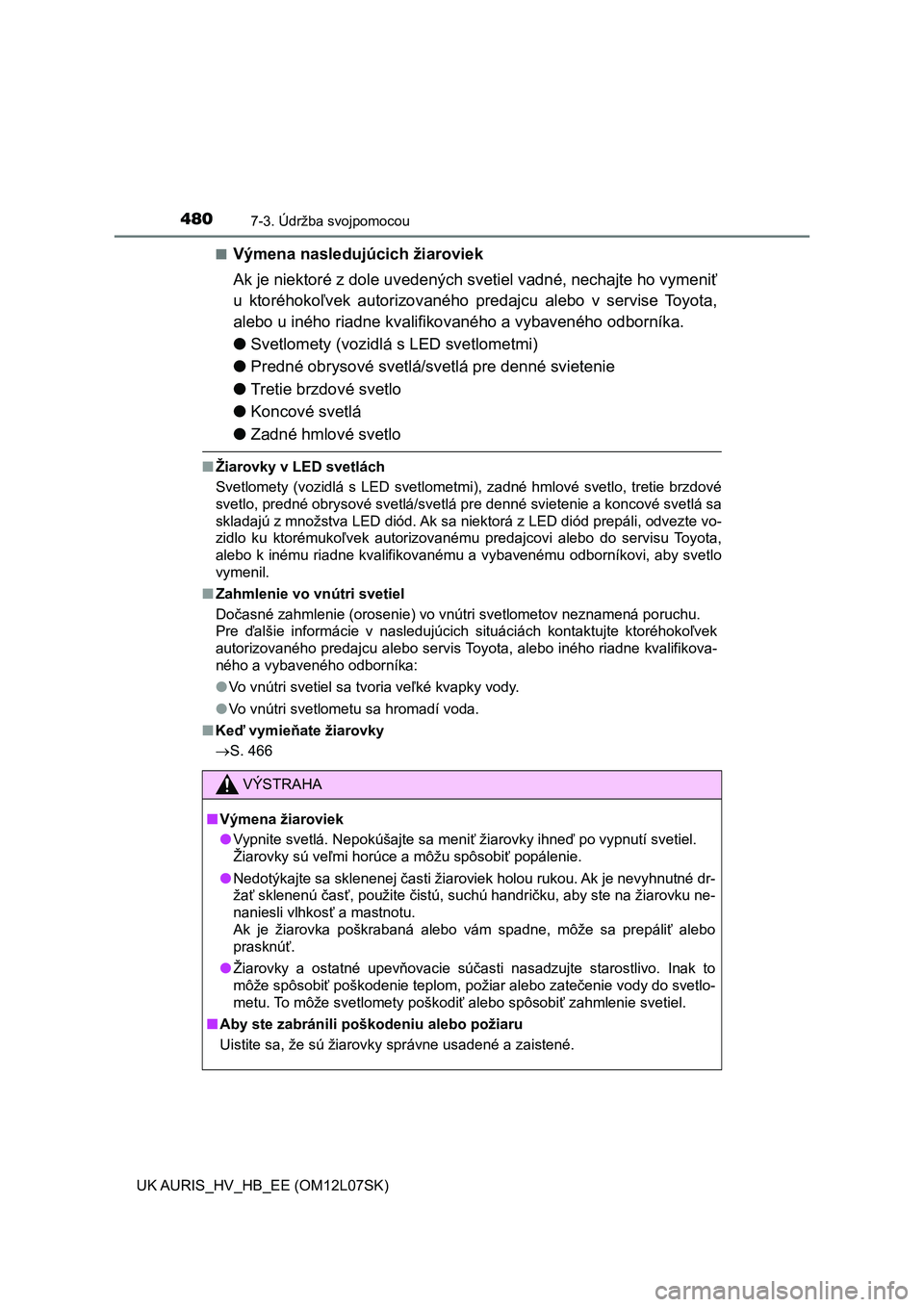

Výmena nasledujúcich žiaroviek
Ak je niektoré z dole uvedených svetiel vadné, nechajte ho vymeniť
u ktoréhokoľvek autorizovaného predajcu alebo v servise Toyota,
alebo u iného riadne kvalifikovaného a vybaveného odborníka.
●Svetlomety (vozidlá s LED svetlometmi)
●Predné obrysové svetlá/svetlá pre denné svietenie
●Tretie brzdové svetlo
●Koncové svetlá
●Zadné hmlové svetlo
■Žiarovky v LED svetlách
Svetlomety (vozidlá s LED svetlometmi), zadné hmlové svetlo, tretie brzdové
svetlo, predné obrysové svetlá/svetlá pre denné svietenie a koncové svetlá sa
skladajú z množstva LED diód. Ak sa niektorá z LED diód prepáli, odvezte vo-
zidlo ku ktorémukoľvek autorizovanému predajcovi alebo do servisu Toyota,
alebo k inému riadne kvalifikovanému a vybavenému odborníkovi, aby svetlo
vymenil.
■Zahmlenie vo vnútri svetiel
Dočasné zahmlenie (orosenie) vo vnútri svetlometov neznamená poruchu.
Pre ďalšie informácie v nasledujúcich situáciách kontaktujte ktoréhokoľvek
autorizovaného predajcu alebo servis Toyota, alebo iného riadne kvalifikova-
ného a vybaveného odborníka:
●Vo vnútri svetiel sa tvoria veľké kvapky vody.
●Vo vnútri svetlometu sa hromadí voda.
■Keď vymieňate žiarovky
S. 466
VÝSTRAHA
■Výmena žiaroviek
●Vypnite svetlá. Nepokúšajte sa meniť žiarovky ihneď po vypnutí svetiel.
Žiarovky sú veľmi horúce a môžu spôsobiť popálenie.
●Nedotýkajte sa sklenenej časti žiaroviek holou rukou. Ak je nevyhnutné dr-
žať sklenenú časť, použite čistú, suchú handričku, aby ste na žiarovku ne-
naniesli vlhkosť a mastnotu.
Ak je žiarovka poškrabaná alebo vám spadne, môže sa prepáliť alebo
prasknúť.
●Žiarovky a ostatné upevňovacie súčasti nasadzujte starostlivo. Inak to
môže spôsobiť poškodenie teplom, požiar alebo zatečenie vody do svetlo-
metu. To môže svetlomety poškodiť alebo spôsobiť zahmlenie svetiel.
■Aby ste zabránili poškodeniu alebo požiaru
Uistite sa, že sú žiarovky správne usadené a zaistené.
