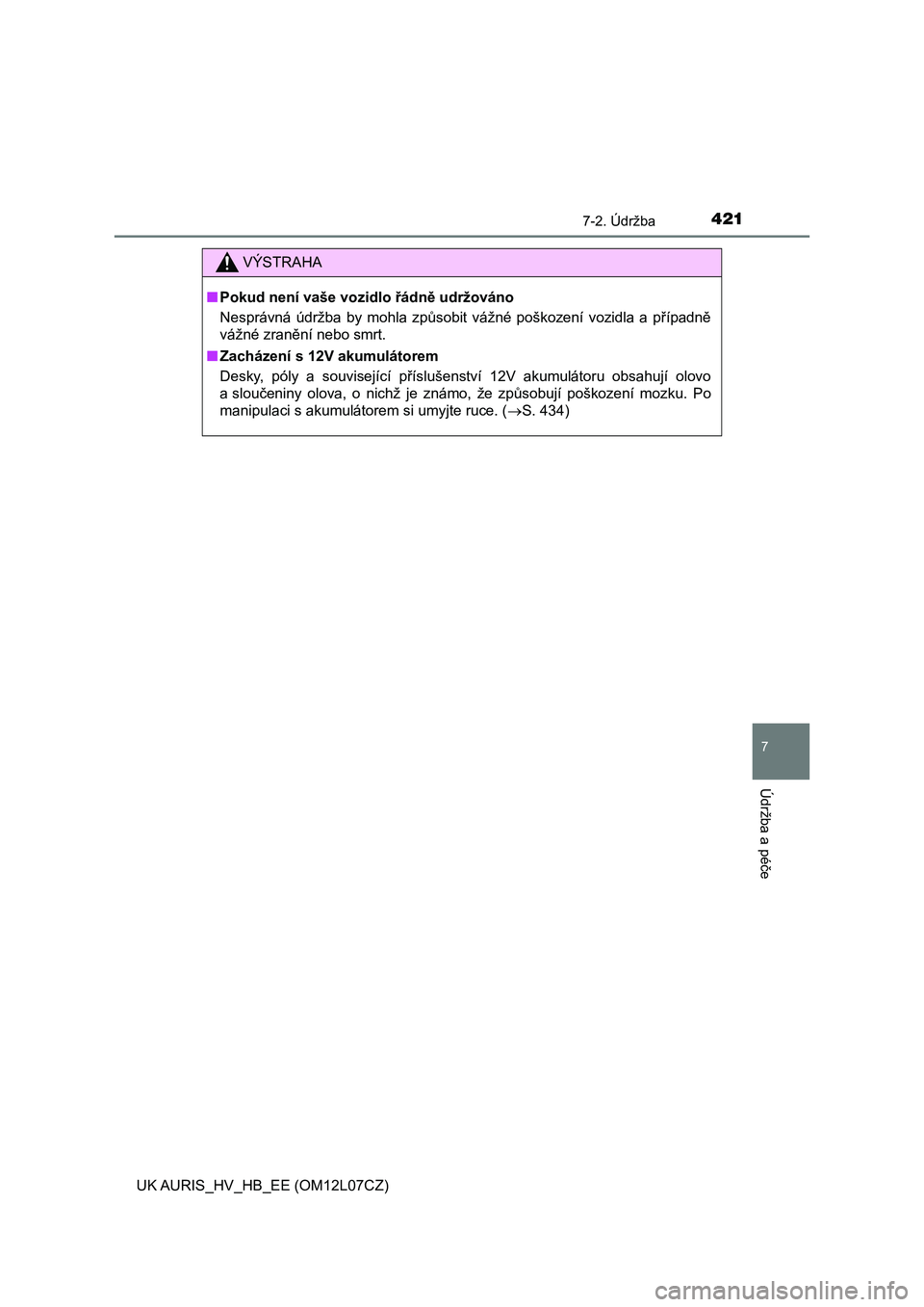

Page 421 of 592

4217-2. Údržba
UK AURIS_HV_HB_EE (OM12L07CZ)
7
Údržba a péče
VÝSTRAHA
■Pokud není vaše vozidlo řádně udržováno
Nesprávná údržba by mohla způsobit vážné poškození vozidla a případně
vážné zranění nebo smrt.
■Zacházení s 12V akumulátorem
Desky, póly a související příslušenství 12V akumulátoru obsahují olovo
a sloučeniny olova, o nichž je známo, že způsobují poškození mozku. Po
manipulaci s akumulátorem si umyjte ruce. (S. 434)
Page 422 of 592

422
UK AURIS_HV_HB_EE (OM12L07CZ)
7-3. Údržba svépomocí

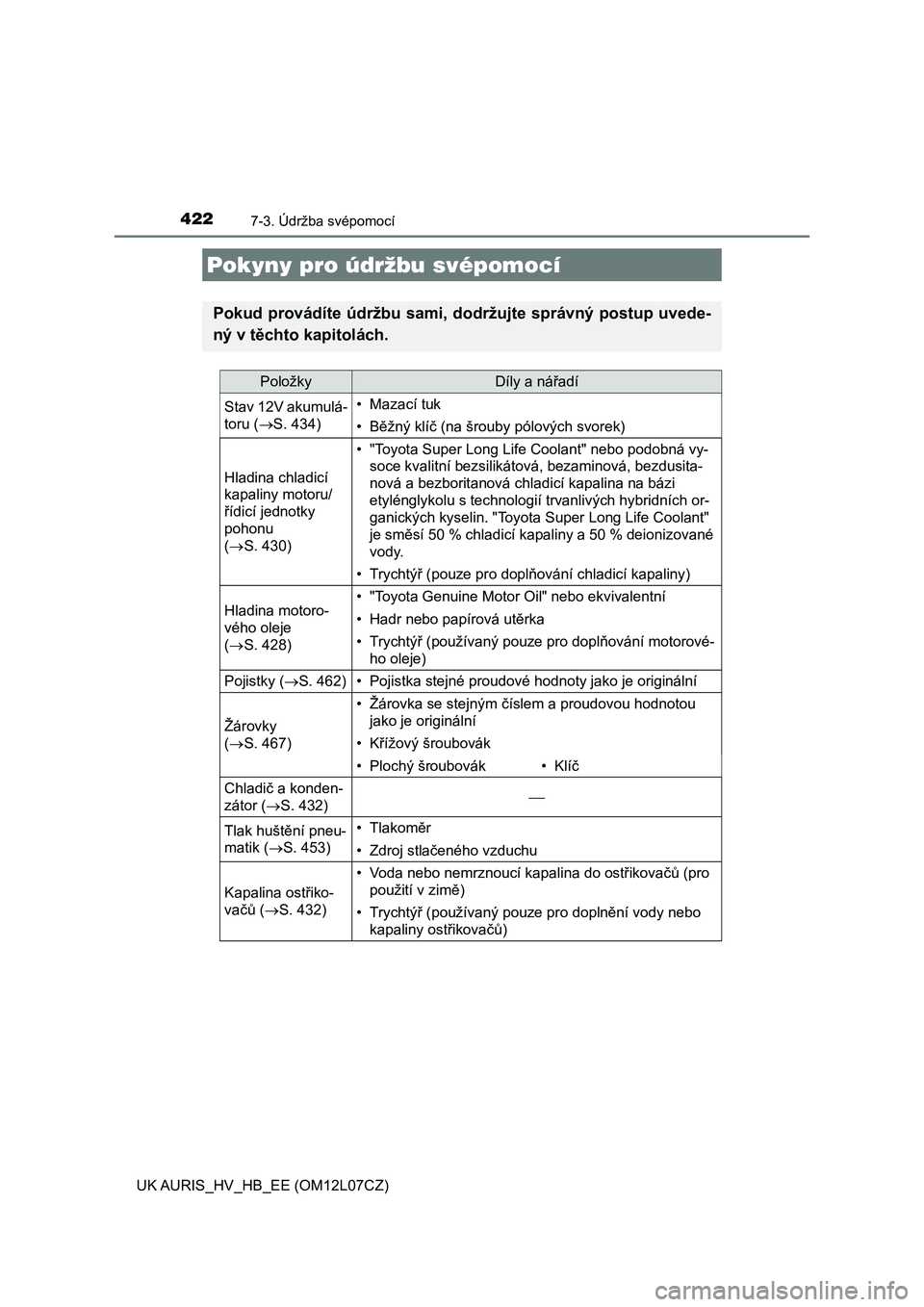

Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav 12V akumulá-
toru (S. 434)• Mazací tuk
• Běžný klíč (na šrouby pólových svorek)
Hladina chladicí
kapaliny motoru/
řídicí jednotky
pohonu
(S. 430)
• "Toyota Super Long Life Coolant" nebo podobná vy-
soce kvalitní bezsilikátová, bezaminová, bezdusita-
nová a bezboritanová chladicí kapalina na bázi
<00480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0052004a004c0074000300570055005900440051004f004c005900ea0046004b0003004b005c00450055004c0047005100740046004b00
03005200550010[
ganických kyselin. "Toyota Super Long Life Coolant"
je směsí 50 % chladicí kapaliny a 50 % deionizované
vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motoro-
vého oleje
(S. 428)• "Toyota Genuine Motor Oil" nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky (S. 462)• Pojistka stejné proudové hodnoty jako je originální
Žárovky
(S. 467)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
• Křížový šroubovák
• Plochý šroubovák•Klíč
Chladič a konden-
zátor (S. 432)
Tlak huštění pneu-
matik (S. 453)• Tlakoměr
• Zdroj stlačeného vzduchu
Kapalina ostřiko-
vačů (S. 432)
• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)
Page 423 of 592

4237-3. Údržba svépomocí
UK AURIS_HV_HB_EE (OM12L07CZ)
7
Údržba a péče

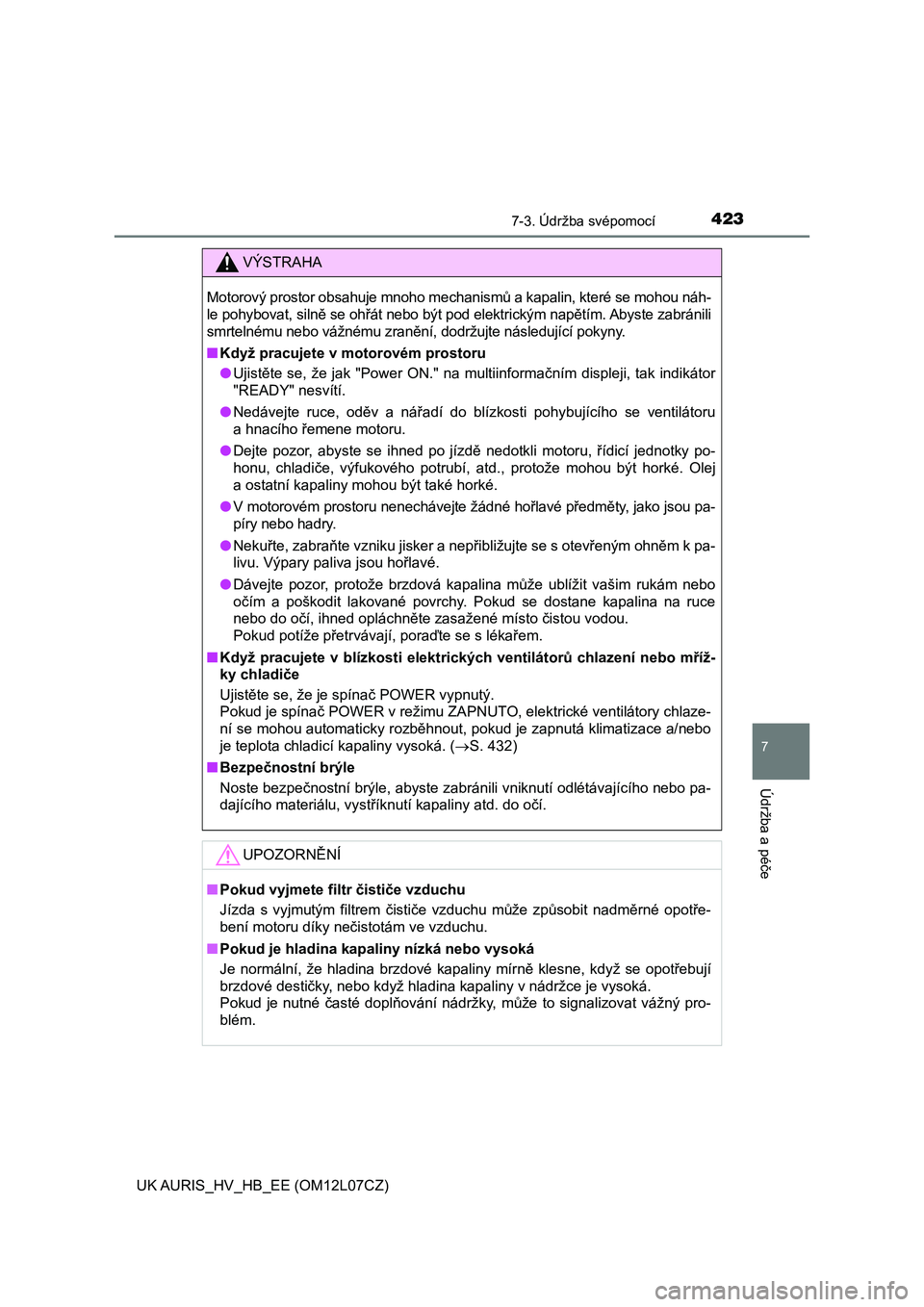

VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou náh-
le pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste zabránili
smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Ujistěte se, že jak "Power ON." na multiinformačním displeji, tak indikátor
"READY" nesvítí.
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujícího se ventilátoru
a hnacího řemene motoru.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, řídicí jednotky po-
honu, chladiče, výfukového potrubí, atd., protože mohou být horké. Olej
a ostatní kapaliny mohou být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou pa-
píry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu. Výpary paliva jsou hořlavé.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elektrických ventilátorů chlazení nebo mříž-
ky chladiče
Ujistěte se, že je spínač POWER vypnutý.
Pokud je spínač POWER v režimu ZAPNUTO, elektrické ventilátory chlaze-
ní se mohou automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo
je teplota chladicí kapaliny vysoká. (S. 432)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve vzduchu.
■Pokud je hladina kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Pokud je nutné časté doplňování nádržky, může to signalizovat vážný pro-
blém.
Page 424 of 592

4247-3. Údržba svépomocí
UK AURIS_HV_HB_EE (OM12L07CZ)

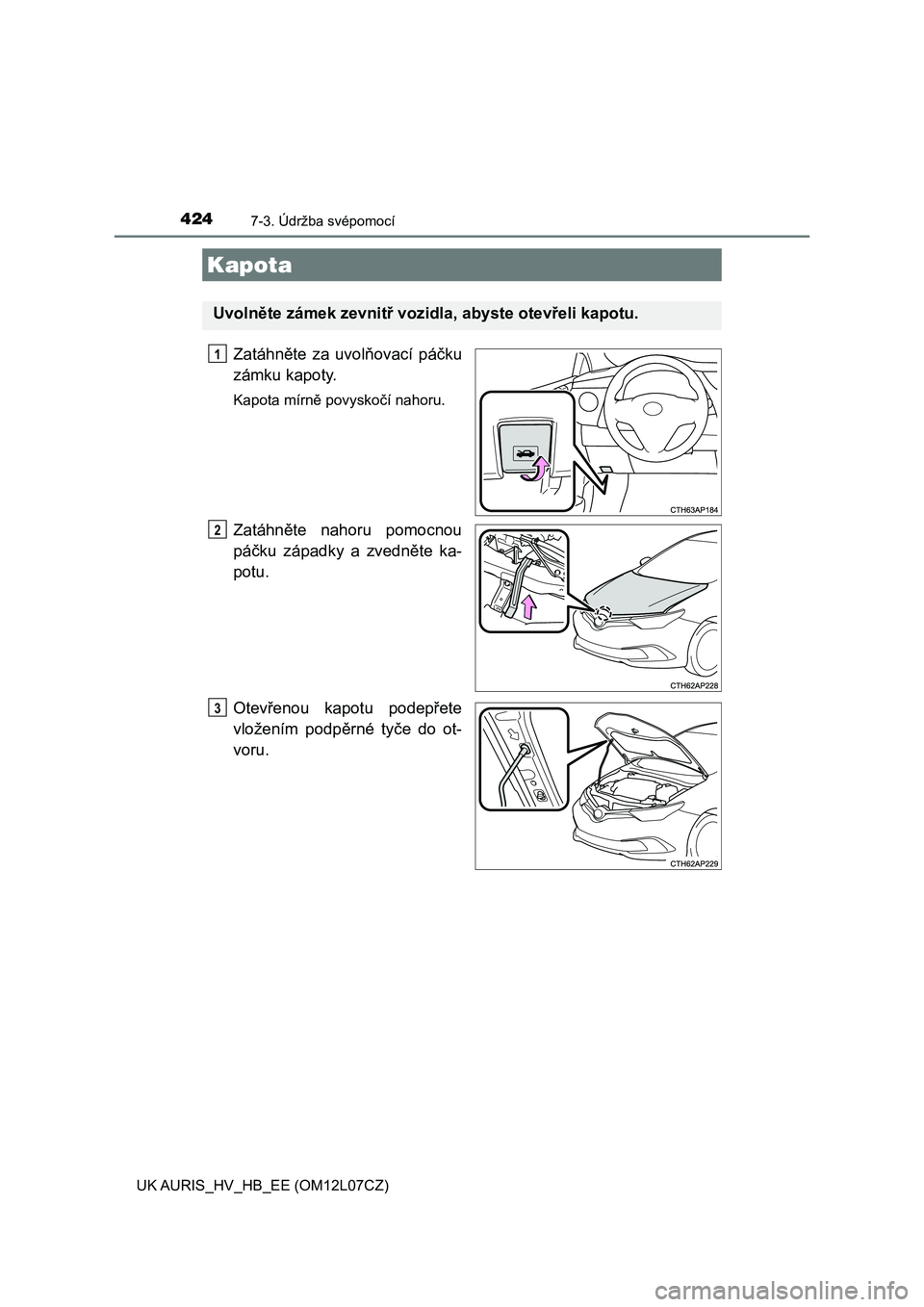

Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou
páčku západky a zvedněte ka-
potu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Kapota
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
2
3
Page 425 of 592

4257-3. Údržba svépomocí
UK AURIS_HV_HB_EE (OM12L07CZ)
7
Údržba a péče

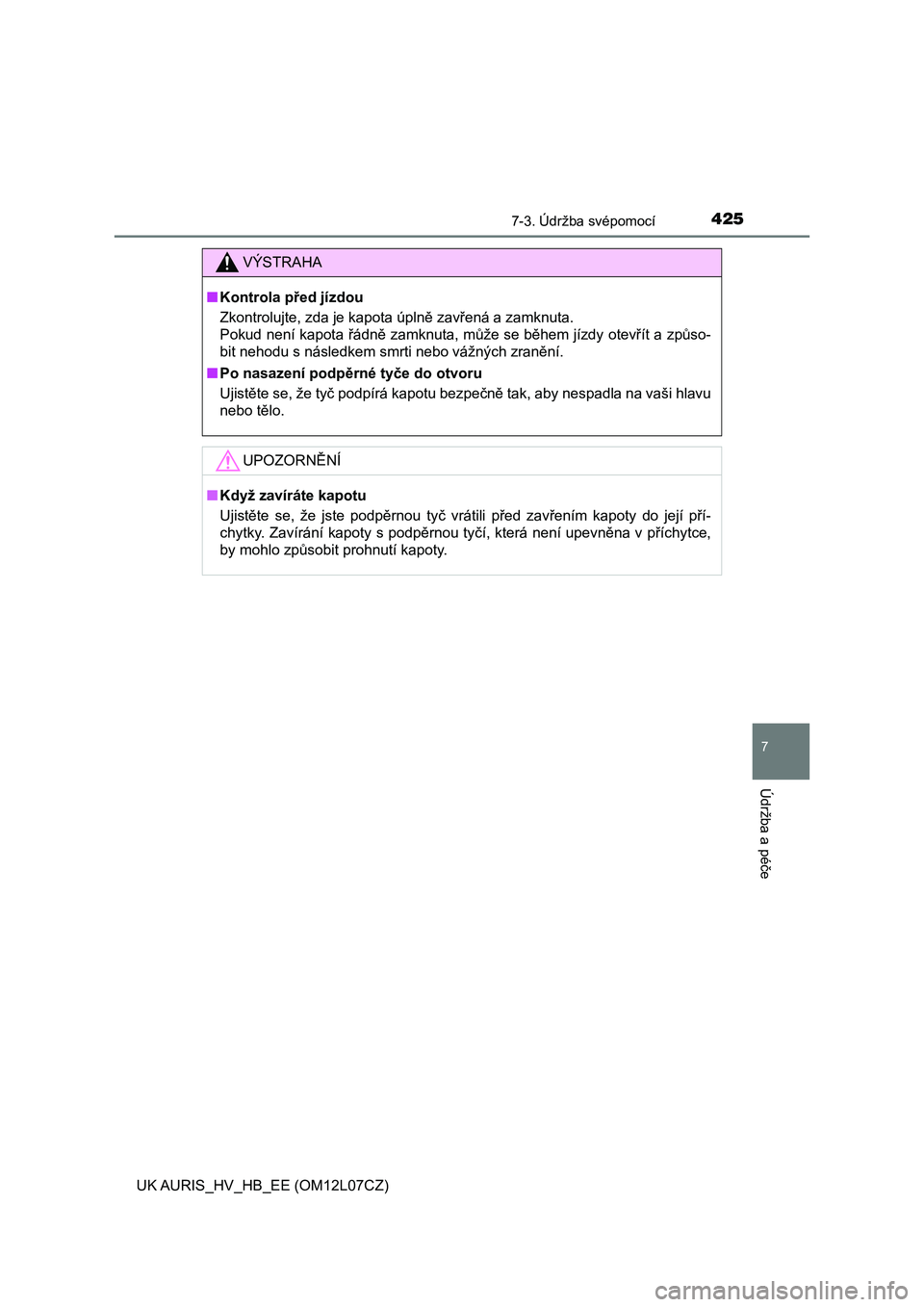

VÝSTRAHA
■Kontrola před jízdou
<003d004e00520051005700550052004f0058004d00570048000f0003005d004700440003004d00480003004e004400530052005700440003007e0053004f0051010c0003005d00440059011c004800510069000300440003005d00440050004e0051005800
57004400110003[
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty s podpěrnou tyčí, která není upevněna v příchytce,
by mohlo způsobit prohnutí kapoty.
Page 426 of 592

4267-3. Údržba svépomocí
UK AURIS_HV_HB_EE (OM12L07CZ)
◆Vpředu
◆Vzadu
Ty p A
Ty p B

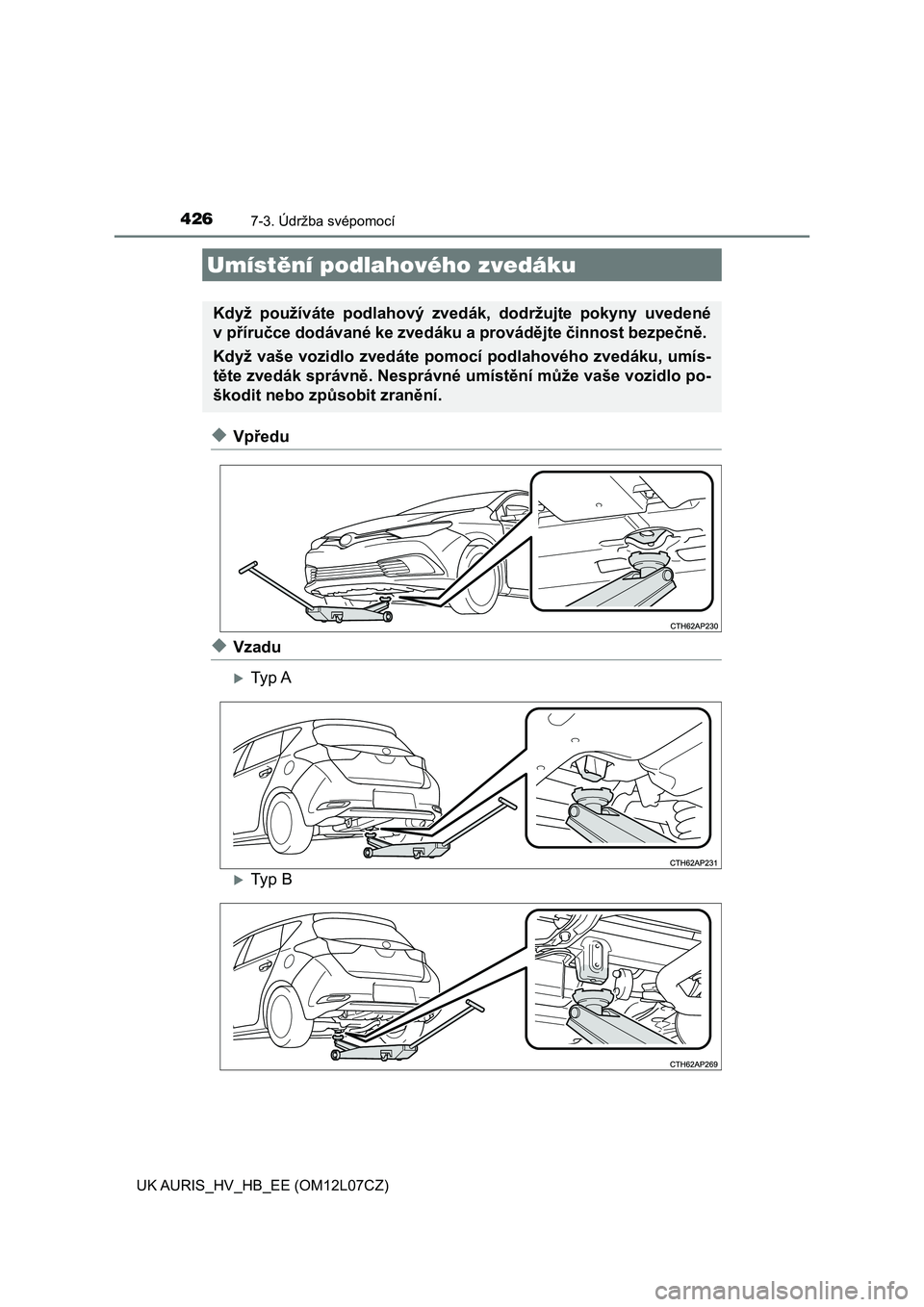

Umístění podlahového zvedáku
Když používáte podlahový zvedák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.
Page 427 of 592

4277-3. Údržba svépomocí
UK AURIS_HV_HB_EE (OM12L07CZ)
7
Údržba a péče

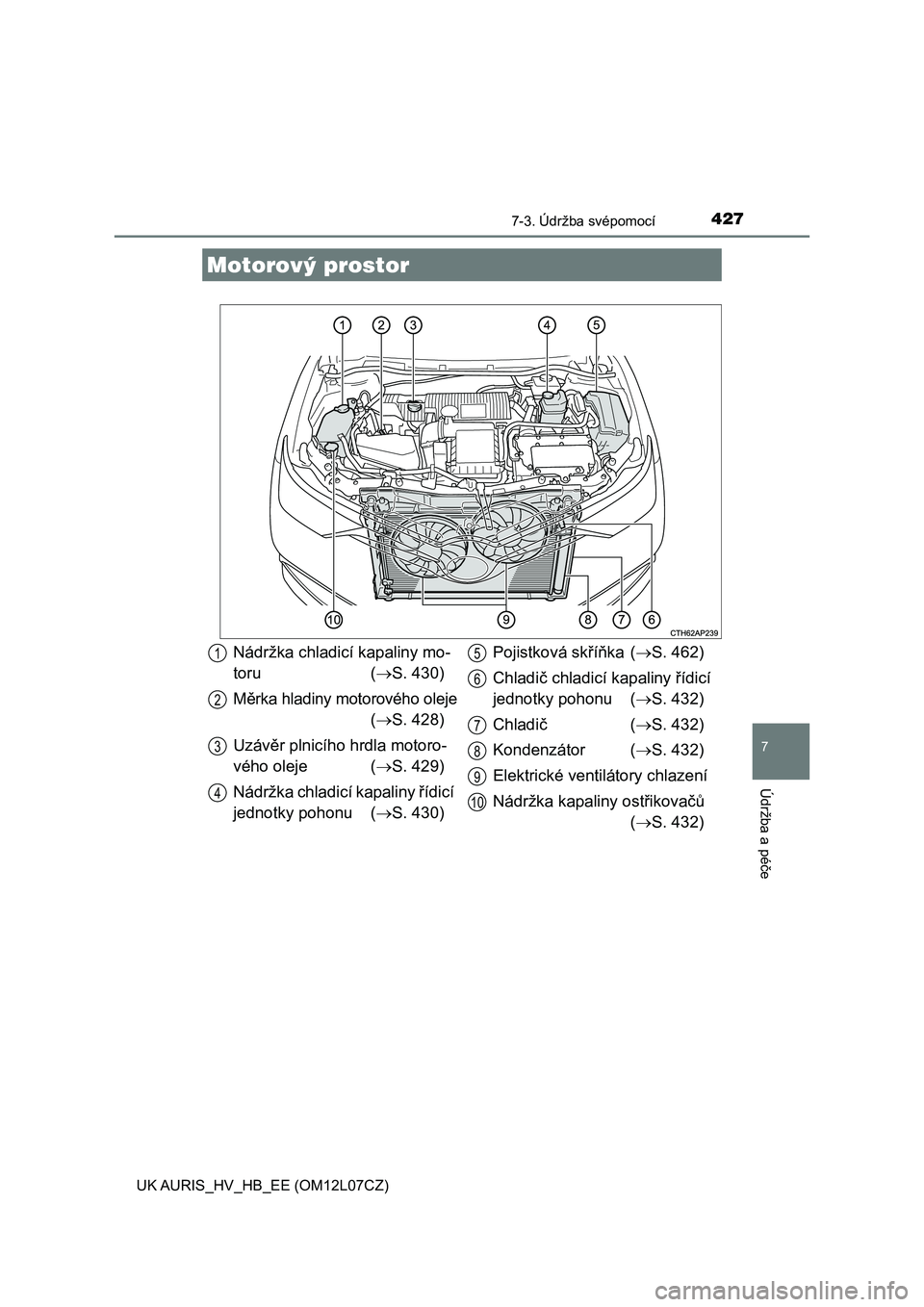

Motorový prostor
Nádržka chladicí kapaliny mo-
toru (S. 430)
Měrka hladiny motorového oleje
(S. 428)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 429)
Nádržka chladicí kapaliny řídicí
jednotky pohonu (S. 430)Pojistková skříňka (S. 462)
Chladič chladicí kapaliny řídicí
jednotky pohonu (S. 432)
Chladič (S. 432)
Kondenzátor (S. 432)
Elektrické ventilátory chlazení
Nádržka kapaliny ostřikovačů
(S. 432)
1
2
3
4
5
6
7
8
9
10

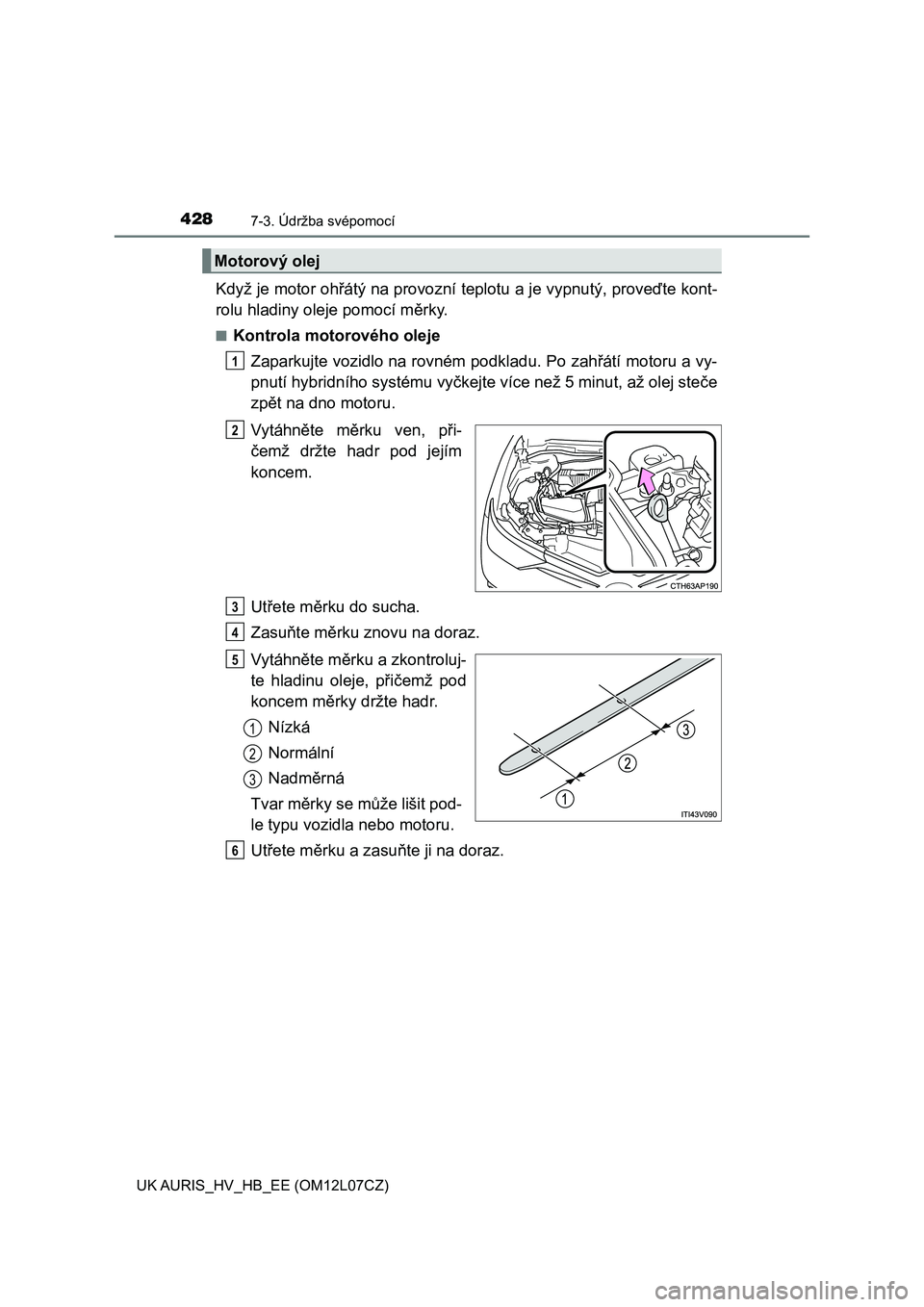

Page 428 of 592

4287-3. Údržba svépomocí
UK AURIS_HV_HB_EE (OM12L07CZ)
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a vy-
pnutí hybridního systému vyčkejte více než 5 minut, až olej steče
zpět na dno motoru.
Vytáhněte měrku ven, při-
čemž držte hadr pod jejím
koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontroluj-
te hladinu oleje, přičemž pod
koncem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit pod-
le typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6
Page 429 of 592

4297-3. Údržba svépomocí
UK AURIS_HV_HB_EE (OM12L07CZ)
7
Údržba a péče
■Doplnění motorového oleje
Pokud je hladina oleje pod
nebo jen mírně nad značkou
nízké hladiny, doplňte motorový
olej stejného typu, který je již
v motoru použit.
Zkontrolujte typ oleje a připrav-
te potřebné pomůcky ještě před
doplňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení, nebo při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
Volba motorového
olejeS. 555
Množství oleje
(Nízká Plná)1,5 litru
Pomůcky Čistý trychtýř
1
2
3
Page 430 of 592

4307-3. Údržba svépomocí
UK AURIS_HV_HB_EE (OM12L07CZ)

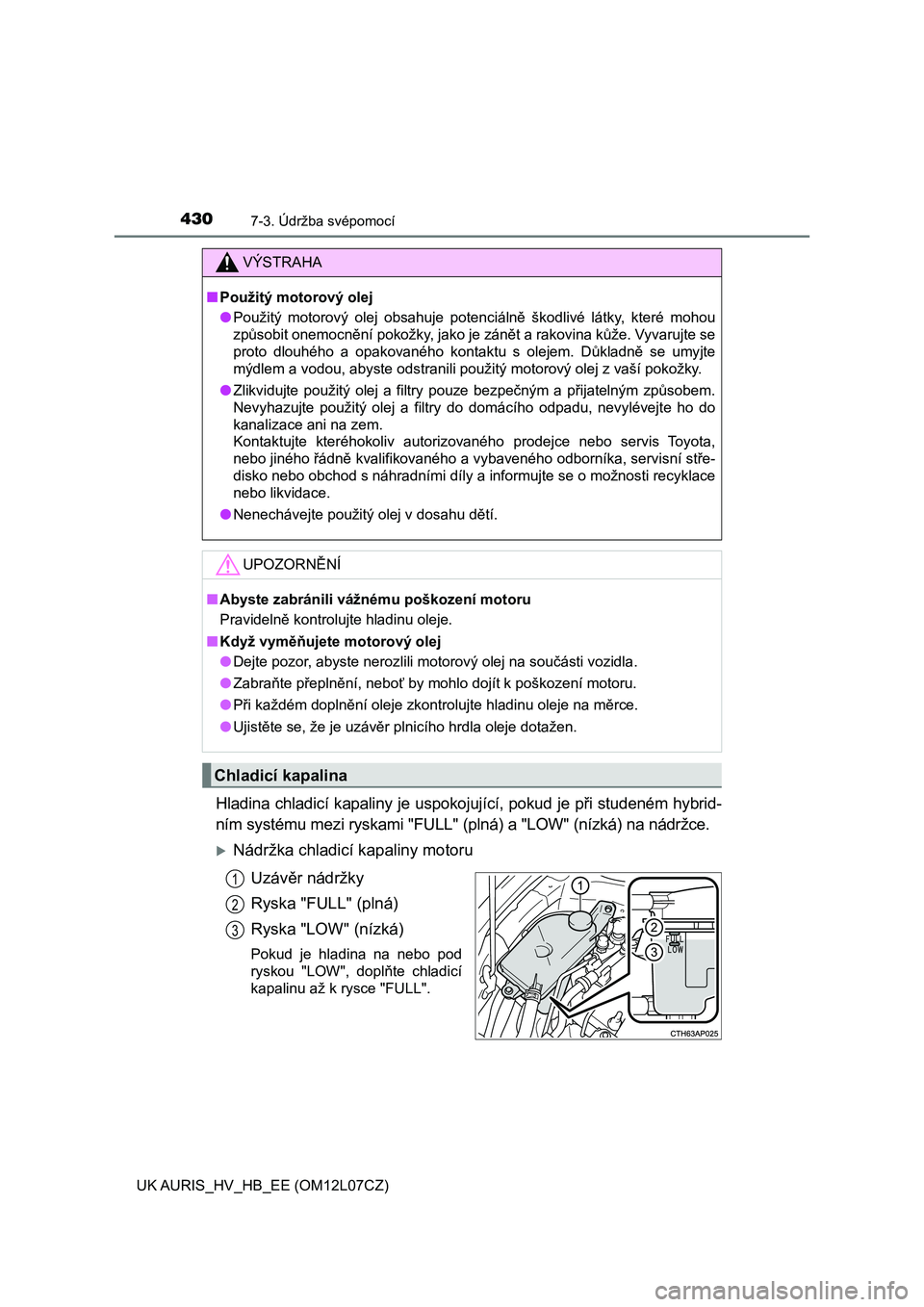

Hladina chladicí kapaliny je uspokojující, pokud je při studeném hybrid-
ním systému mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
Nádržka chladicí kapaliny motoru
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka, servisní stře-
<0047004c0056004e0052000300510048004500520003005200450046004b0052004700030056000300510069004b005500440047005100740050004c000300470074004f005c000300440003004c005100490052005500500058004d005700480003005600
480003005200030050005200e50051005200560057004c0003[recyklace
nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.
Chladicí kapalina
1
2
3
