TOYOTA AURIS HYBRID 2017 Návod na použití (in Czech)

71
1
Bezpečnost a zabezpečení
UK AURIS_HV_HB_EE (OM12L07CZ)

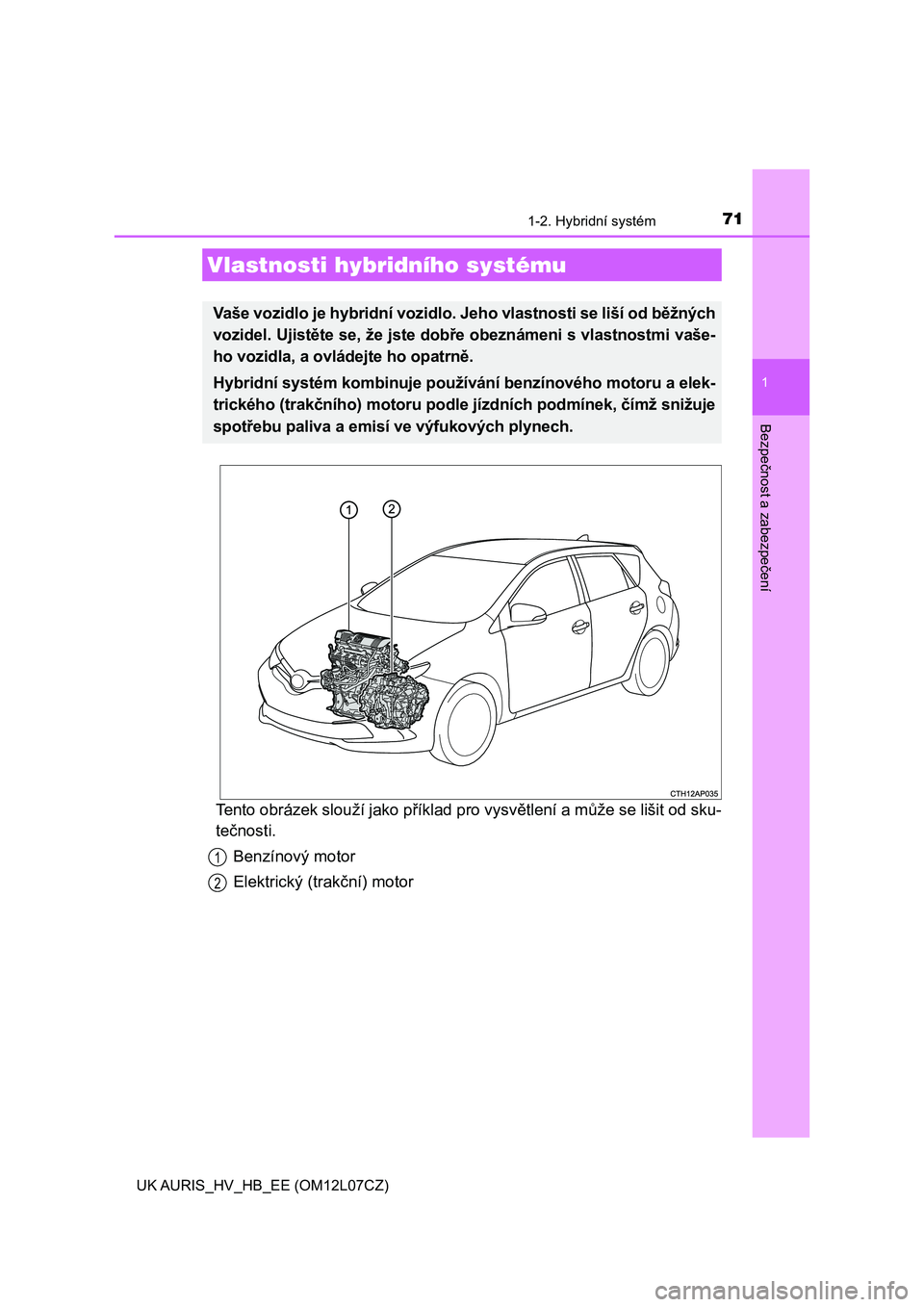

1-2. Hybridní systém
Tento obrázek slouží jako příklad pro vysvětlení a může se lišit od sku-
tečnosti.
Benzínový motor
Elektrický (trakční) motor
Vlastnosti hybridního systému
Vaše vozidlo je hybridní vozidlo. Jeho vlastnosti se liší od běžných
vozidel. Ujistěte se, že jste dobře obeznámeni s vlastnostmi vaše-
ho vozidla, a ovládejte ho opatrně.
Hybridní systém kombinuje používání benzínového motoru a elek-
trického (trakčního) motoru podle jízdních podmínek, čímž snižuje
spotřebu paliva a emisí ve výfukových plynech.
1
2

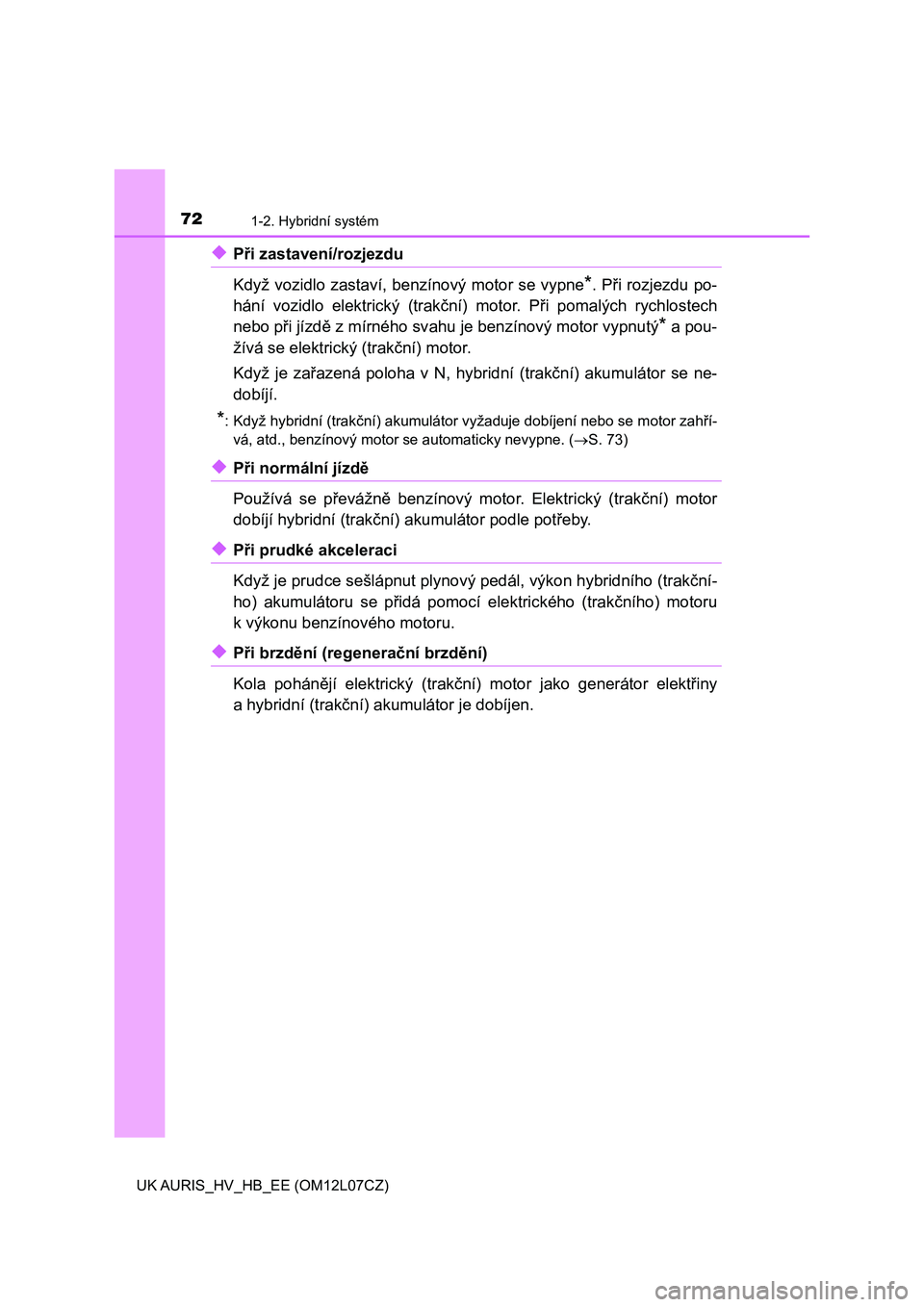

721-2. Hybridní systém
UK AURIS_HV_HB_EE (OM12L07CZ)
◆Při zastavení/rozjezdu
Když vozidlo zastaví, benzínový motor se vypne
*. Při rozjezdu po-
hání vozidlo elektrický (trakční) motor. Při pomalých rychlostech
nebo při jízdě z mírného svahu je benzínový motor vypnutý
* a pou-
žívá se elektrický (trakční) motor.
Když je zařazená poloha v N, hybridní (trakční) akumulátor se ne-
dobíjí.
*: Když hybridní (trakční) akumulátor vyžaduje dobíjení nebo se motor zahří-
<00590069000f00030044005700470011000f0003004500480051005d007400510052005900ea00030050005200570052005500030056004800030044005800570052005000440057004c0046004e005c0003005100480059005c0053005100480011000300
0b[S. 73)
◆Při normální jízdě
Používá se převážně benzínový motor. Elektrický (trakční) motor
dobíjí hybridní (trakční) akumulátor podle potřeby.
◆Při prudké akceleraci
Když je prudce sešlápnut plynový pedál, výkon hybridního (trakční-
ho) akumulátoru se přidá pomocí elektrického (trakčního) motoru
k výkonu benzínového motoru.
◆Při brzdění (regenerační brzdění)
Kola pohánějí elektrický (trakční) motor jako generátor elektřiny
a hybridní (trakční) akumulátor je dobíjen.

731-2. Hybridní systém
1
Bezpečnost a zabezpečení
UK AURIS_HV_HB_EE (OM12L07CZ)

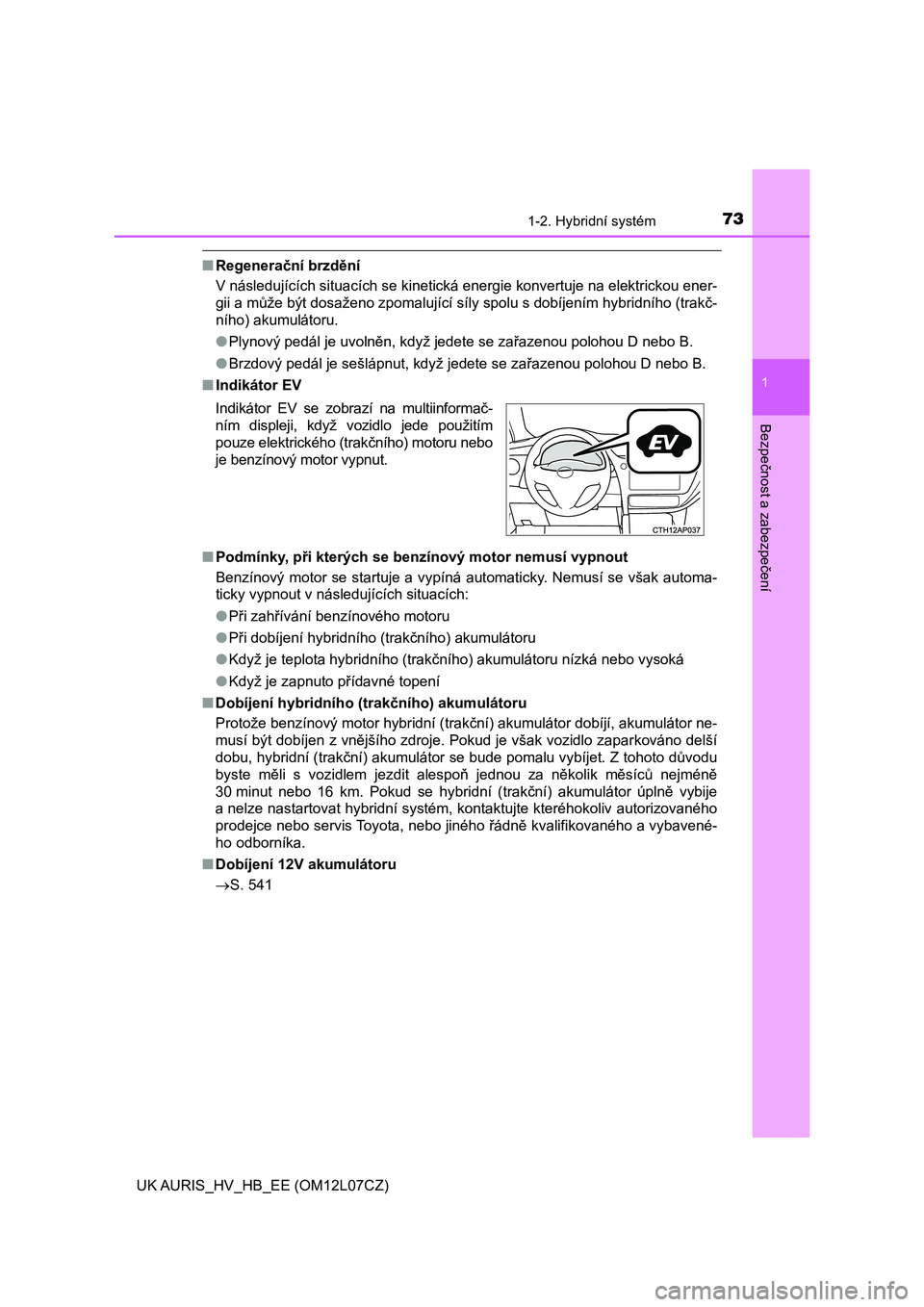

■Regenerační brzdění
V následujících situacích se kinetická energie konvertuje na elektrickou ener-
gii a může být dosaženo zpomalující síly spolu s dobíjením hybridního (trakč-
ního) akumulátoru.
●<0033004f005c00510052005900ea00030053004800470069004f0003004d00480003005800590052004f0051010c0051000f0003004e0047005c00e50003004d004800470048005700480003005600480003005d0044011c0044005d004800510052005800
0300530052004f0052004b0052005800030027000300510048[bo B.
●Brzdový pedál je sešlápnut, když jedete se zařazenou polohou D nebo B.
■Indikátor EV
■Podmínky, při kterých se benzínový motor nemusí vypnout
Benzínový motor se startuje a vypíná automaticky. Nemusí se však automa-
ticky vypnout v následujících situacích:
●Při zahřívání benzínového motoru
●Při dobíjení hybridního (trakčního) akumulátoru
●Když je teplota hybridního (trakčního) akumulátoru nízká nebo vysoká
●Když je zapnuto přídavné topení
■Dobíjení hybridního (trakčního) akumulátoru
Protože benzínový motor hybridní (trakční) akumulátor dobíjí, akumulátor ne-
musí být dobíjen z vnějšího zdroje. Pokud je však vozidlo zaparkováno delší
dobu, hybridní (trakční) akumulátor se bude pomalu vybíjet. Z tohoto důvodu
byste měli s vozidlem jezdit alespoň jednou za několik měsíců nejméně
30 minut nebo 16 km. Pokud se hybridní (trakční) akumulátor úplně vybije
a nelze nastartovat hybridní systém, kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
■Dobíjení 12V akumulátoru
S. 541 Indikátor EV se zobrazí na multiinformač-
ním displeji, když vozidlo jede použitím
pouze elektrického (trakčního) motoru nebo
je benzínový motor vypnut.

741-2. Hybridní systém

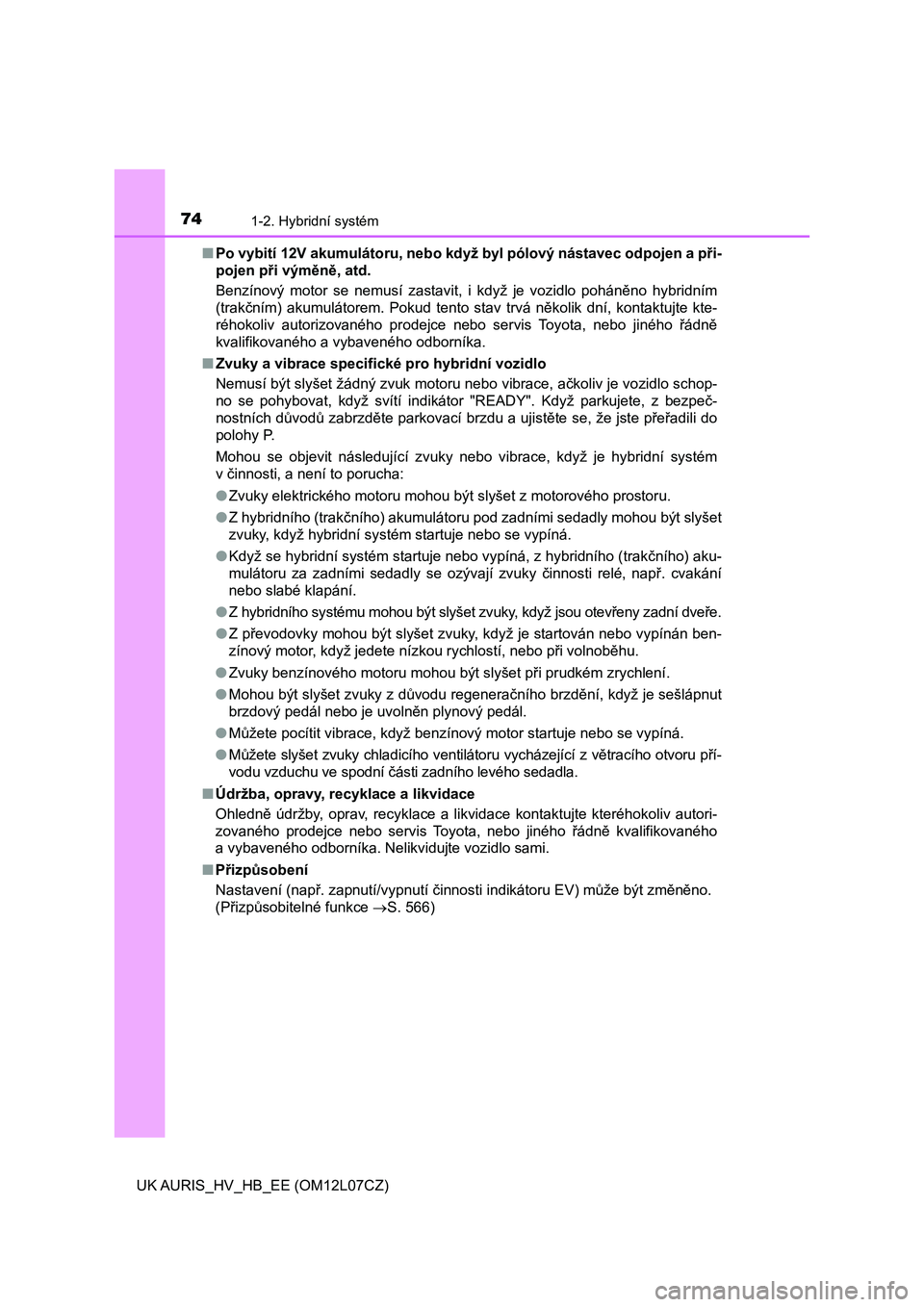

UK AURIS_HV_HB_EE (OM12L07CZ)■Po vybití 12V akumulátoru, nebo když byl pólový nástavec odpojen a při-
pojen při výměně, atd.
Benzínový motor se nemusí zastavit, i když je vozidlo poháněno hybridním
(trakčním) akumulátorem. Pokud tento stav trvá několik dní, kontaktujte kte-
réhokoliv autorizovaného prodejce nebo servis Toyota, nebo jiného řádně
kvalifikovaného a vybaveného odborníka.
■Zvuky a vibrace specifické pro hybridní vozidlo
Nemusí být slyšet žádný zvuk motoru nebo vibrace, ačkoliv je vozidlo schop-
no se pohybovat, když svítí indikátor "READY". Když parkujete, z bezpeč-
nostních důvodů zabrzděte parkovací brzdu a ujistěte se, že jste přeřadili do
polohy P.
Mohou se objevit následující zvuky nebo vibrace, když je hybridní systém
v činnosti, a není to porucha:
●Zvuky elektrického motoru mohou být slyšet z motorového prostoru.
●Z hybridního (trakčního) akumulátoru pod zadními sedadly mohou být slyšet
zvuky, když hybridní systém startuje nebo se vypíná.
●Když se hybridní systém startuje nebo vypíná, z hybridního (trakčního) aku-
mulátoru za zadními sedadly se ozývají zvuky činnosti relé, např. cvakání
nebo slabé klapání.
●Z hybridního systému mohou být slyšet zvuky, když jsou otevřeny zadní dveře.
●Z převodovky mohou být slyšet zvuky, když je startován nebo vypínán ben-
zínový motor, když jedete nízkou rychlostí, nebo při volnoběhu.
●Zvuky benzínového motoru mohou být slyšet při prudkém zrychlení.
●Mohou být slyšet zvuky z důvodu regeneračního brzdění, když je sešlápnut
brzdový pedál nebo je uvolněn plynový pedál.
●Můžete pocítit vibrace, když benzínový motor startuje nebo se vypíná.
●Můžete slyšet zvuky chladicího ventilátoru vycházející z větracího otvoru pří-
vodu vzduchu ve spodní části zadního levého sedadla.
■Údržba, opravy, recyklace a likvidace
Ohledně údržby, oprav, recyklace a likvidace kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného
a vybaveného odborníka. Nelikvidujte vozidlo sami.
■Přizpůsobení
Nastavení (např. zapnutí/vypnutí činnosti indikátoru EV) může být změněno.
(Přizpůsobitelné funkce S. 566)

751-2. Hybridní systém
1
Bezpečnost a zabezpečení
UK AURIS_HV_HB_EE (OM12L07CZ)

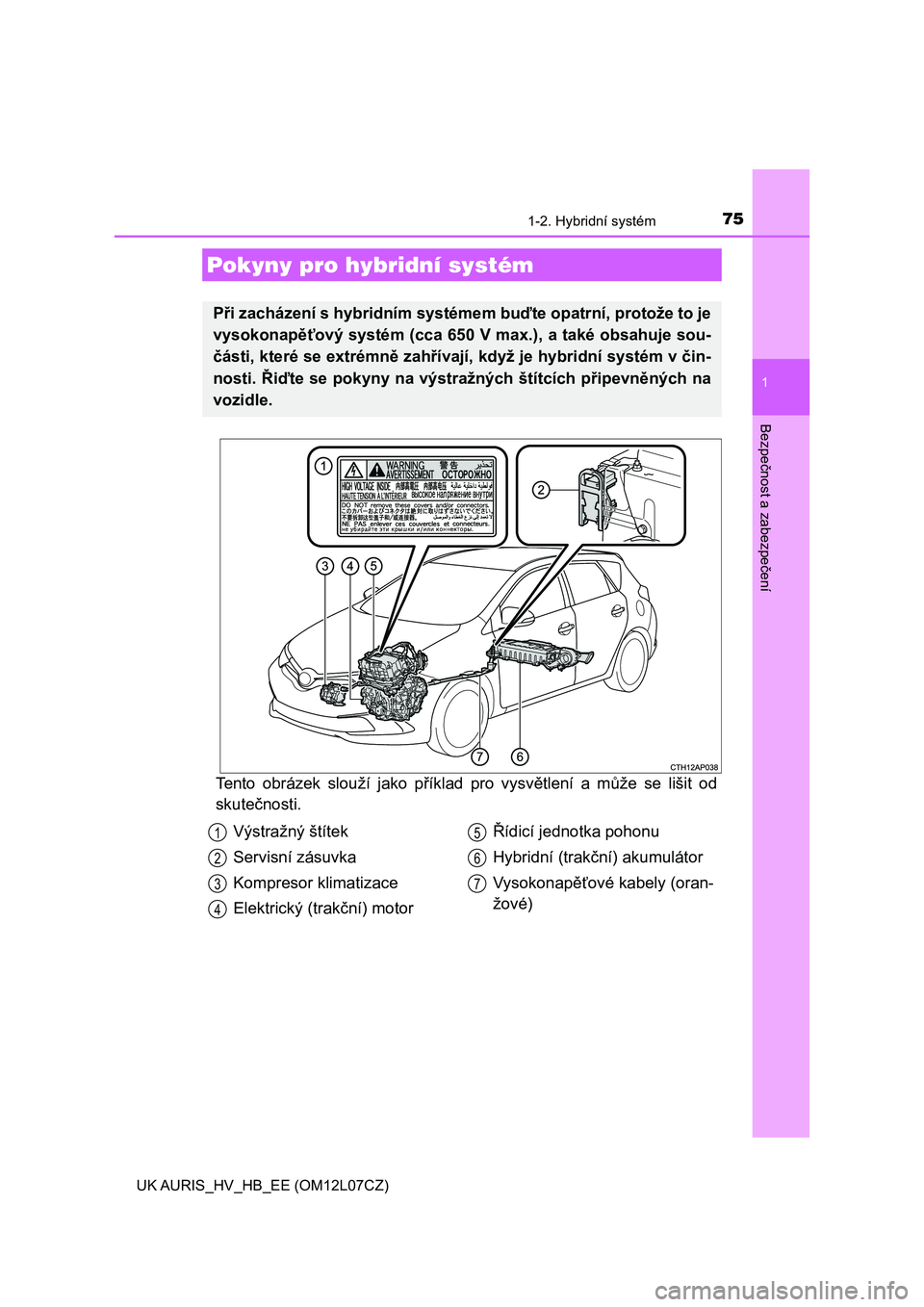

Tento obrázek slouží jako příklad pro vysvětlení a může se lišit od
skutečnosti.
Pokyny pro hybridní systém
Při zacházení s hybridním systémem buďte opatrní, protože to je
vysokonapěťový systém (cca 650 V max.), a také obsahuje sou-
části, které se extrémně zahřívají, když je hybridní systém v čin-
nosti. Řiďte se pokyny na výstražných štítcích připevněných na
vozidle.
Výstražný štítek
Servisní zásuvka
Kompresor klimatizace
Elektrický (trakční) motorŘídicí jednotka pohonu
Hybridní (trakční) akumulátor
Vysokonapěťové kabely (oran-
žové)1
2
3
4
5
6
7

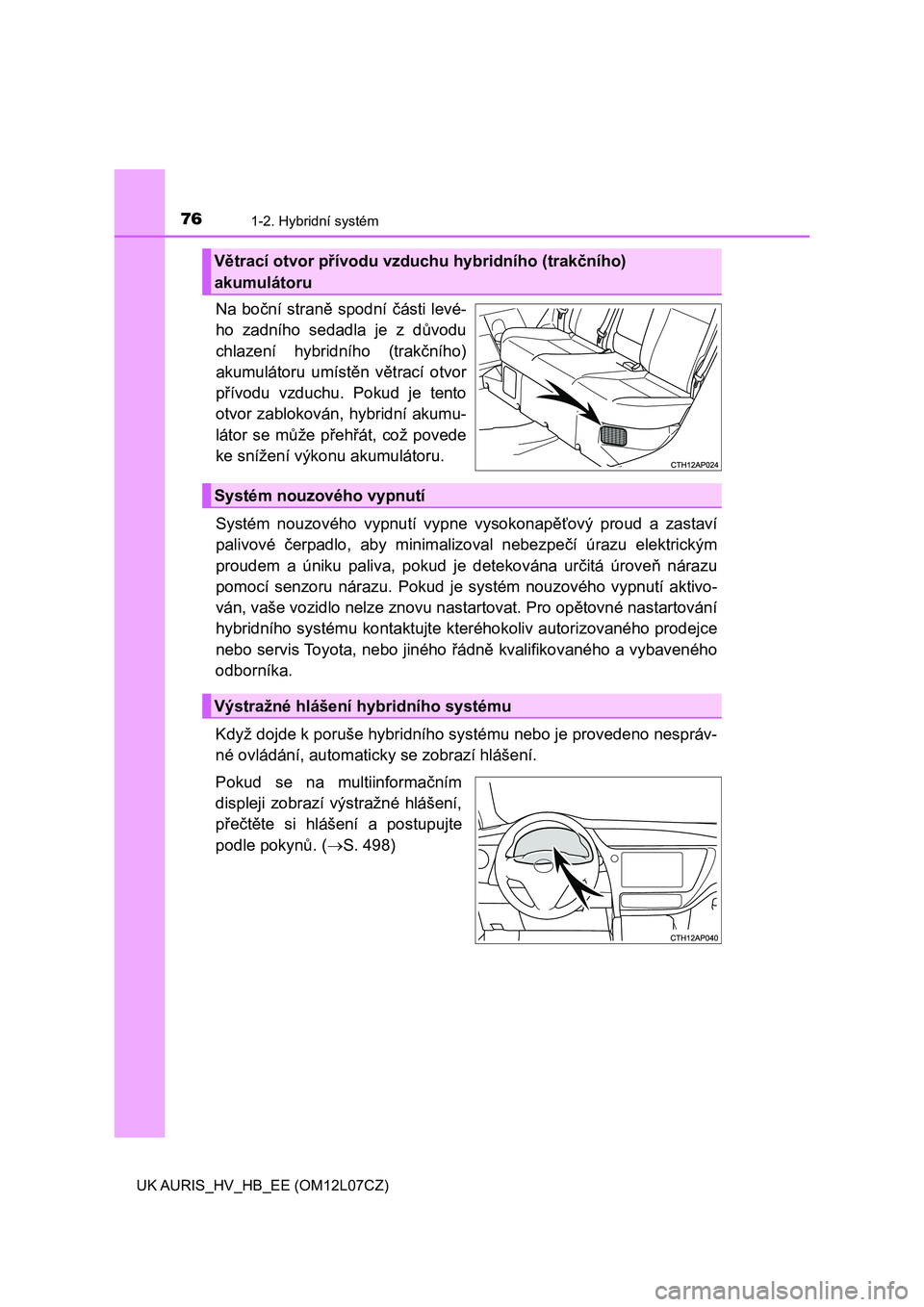

761-2. Hybridní systém
UK AURIS_HV_HB_EE (OM12L07CZ)
Na boční straně spodní části levé-
ho zadního sedadla je z důvodu
chlazení hybridního (trakčního)
akumulátoru umístěn větrací otvor
přívodu vzduchu. Pokud je tento
otvor zablokován, hybridní akumu-
látor se může přehřát, což povede
ke snížení výkonu akumulátoru.
Systém nouzového vypnutí vypne vysokonapěťový proud a zastaví
palivové čerpadlo, aby minimalizoval nebezpečí úrazu elektrickým
proudem a úniku paliva, pokud je detekována určitá úroveň nárazu
pomocí senzoru nárazu. Pokud je systém nouzového vypnutí aktivo-
ván, vaše vozidlo nelze znovu nastartovat. Pro opětovné nastartování
hybridního systému kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka.
Když dojde k poruše hybridního systému nebo je provedeno nespráv-
né ovládání, automaticky se zobrazí hlášení.
Pokud se na multiinformačním
displeji zobrazí výstražné hlášení,
přečtěte si hlášení a postupujte
podle pokynů. (S. 498)
Větrací otvor přívodu vzduchu hybridního (trakčního)
akumulátoru
Systém nouzového vypnutí
Výstražné hlášení hybridního systému

771-2. Hybridní systém
1
Bezpečnost a zabezpečení
UK AURIS_HV_HB_EE (OM12L07CZ)

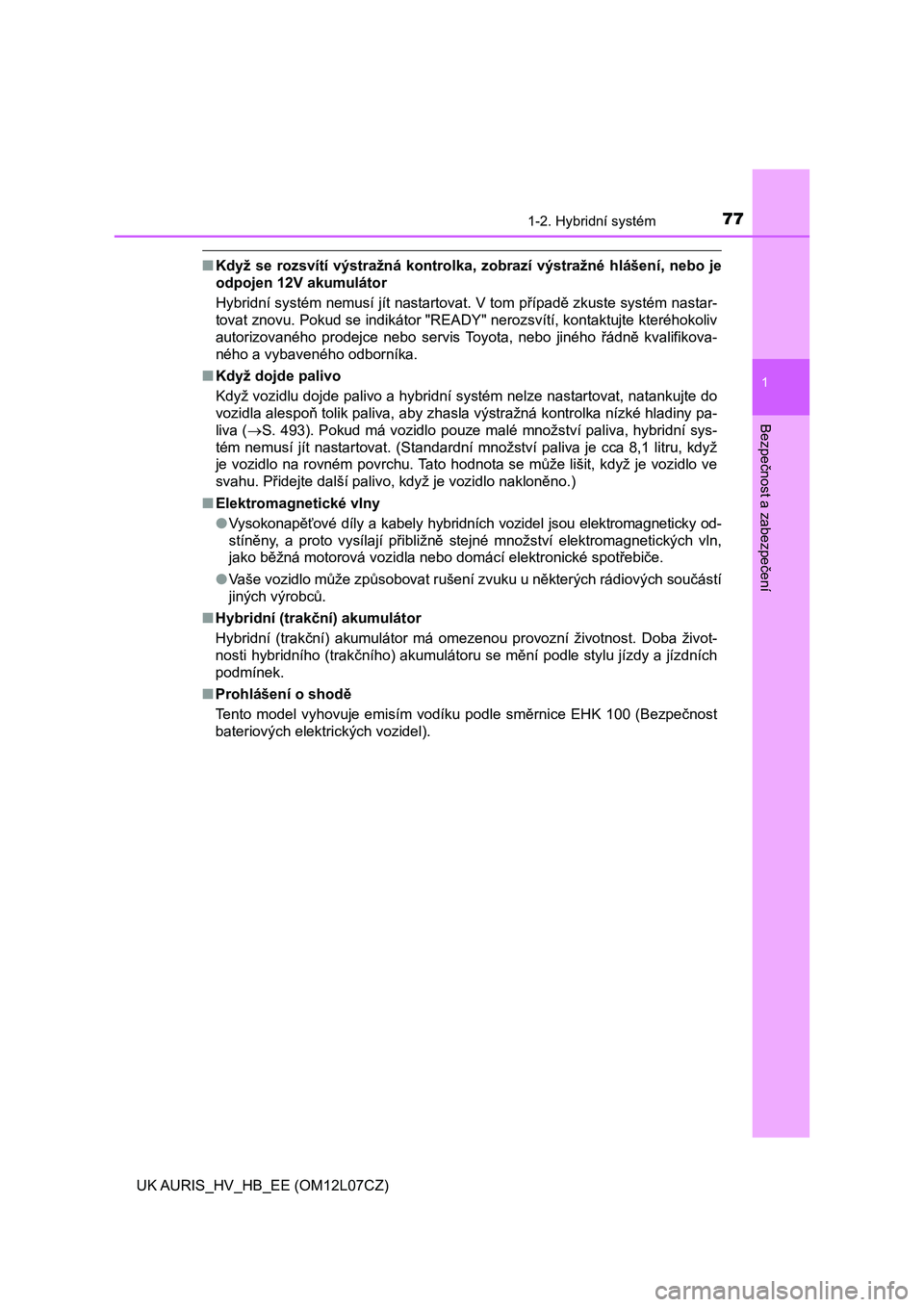

■Když se rozsvítí výstražná kontrolka, zobrazí výstražné hlášení, nebo je
odpojen 12V akumulátor
Hybridní systém nemusí jít nastartovat. V tom případě zkuste systém nastar-
tovat znovu. Pokud se indikátor "READY" nerozsvítí, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
■Když dojde palivo
Když vozidlu dojde palivo a hybridní systém nelze nastartovat, natankujte do
vozidla alespoň tolik paliva, aby zhasla výstražná kontrolka nízké hladiny pa-
liva (S. 493). Pokud má vozidlo pouze malé množství paliva, hybridní sys-
tém nemusí jít nastartovat. (Standardní množství paliva je cca 8,1 litru, když
je vozidlo na rovném povrchu. Tato hodnota se může lišit, když je vozidlo ve
svahu. Přidejte další palivo, když je vozidlo nakloněno.)
■Elektromagnetické vlny
●Vysokonapěťové díly a kabely hybridních vozidel jsou elektromagneticky od-
stíněny, a proto vysílají přibližně stejné množství elektromagnetických vln,
jako běžná motorová vozidla nebo domácí elektronické spotřebiče.
●Vaše vozidlo může způsobovat rušení zvuku u některých rádiových součástí
jiných výrobců.
■Hybridní (trakční) akumulátor
Hybridní (trakční) akumulátor má omezenou provozní životnost. Doba život-
nosti hybridního (trakčního) akumulátoru se mění podle stylu jízdy a jízdních
podmínek.
■Prohlášení o shodě
Tento model vyhovuje emisím vodíku podle směrnice EHK 100 (Bezpečnost
bateriových elektrických vozidel).

781-2. Hybridní systém
UK AURIS_HV_HB_EE (OM12L07CZ)
VÝSTRAHA

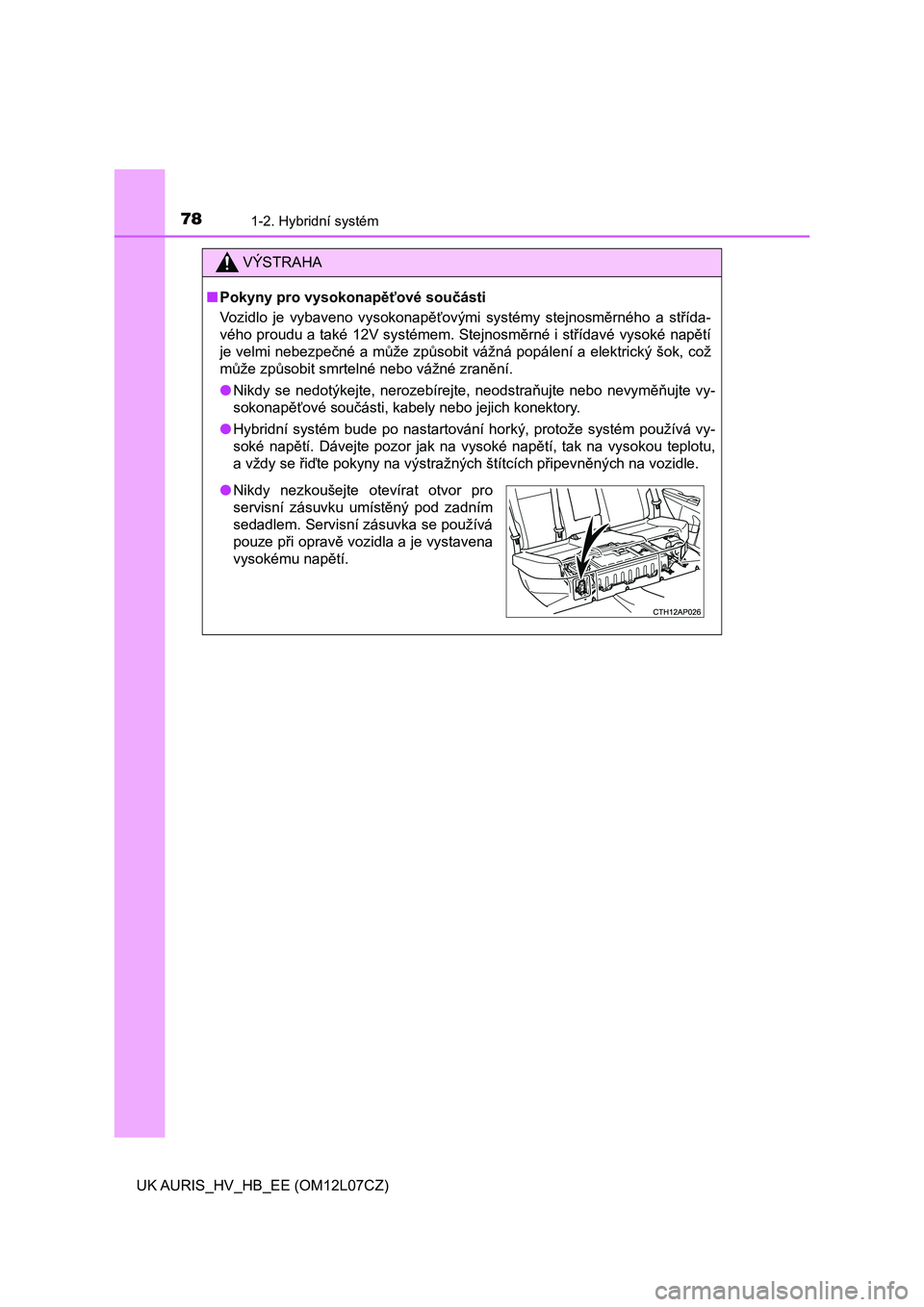

■Pokyny pro vysokonapěťové součásti
Vozidlo je vybaveno vysokonapěťovými systémy stejnosměrného a střída-
vého proudu a také 12V systémem. Stejnosměrné i střídavé vysoké napětí
je velmi nebezpečné a může způsobit vážná popálení a elektrický šok, což
může způsobit smrtelné nebo vážné zranění.
●Nikdy se nedotýkejte, nerozebírejte, neodstraňujte nebo nevyměňujte vy-
sokonapěťové součásti, kabely nebo jejich konektory.
●Hybridní systém bude po nastartování horký, protože systém používá vy-
soké napětí. Dávejte pozor jak na vysoké napětí, tak na vysokou teplotu,
a vždy se řiďte pokyny na výstražných štítcích připevněných na vozidle.
●Nikdy nezkoušejte otevírat otvor pro
servisní zásuvku umístěný pod zadním
sedadlem. Servisní zásuvka se používá
pouze při opravě vozidla a je vystavena
vysokému napětí.

791-2. Hybridní systém
1
Bezpečnost a zabezpečení
UK AURIS_HV_HB_EE (OM12L07CZ)
VÝSTRAHA

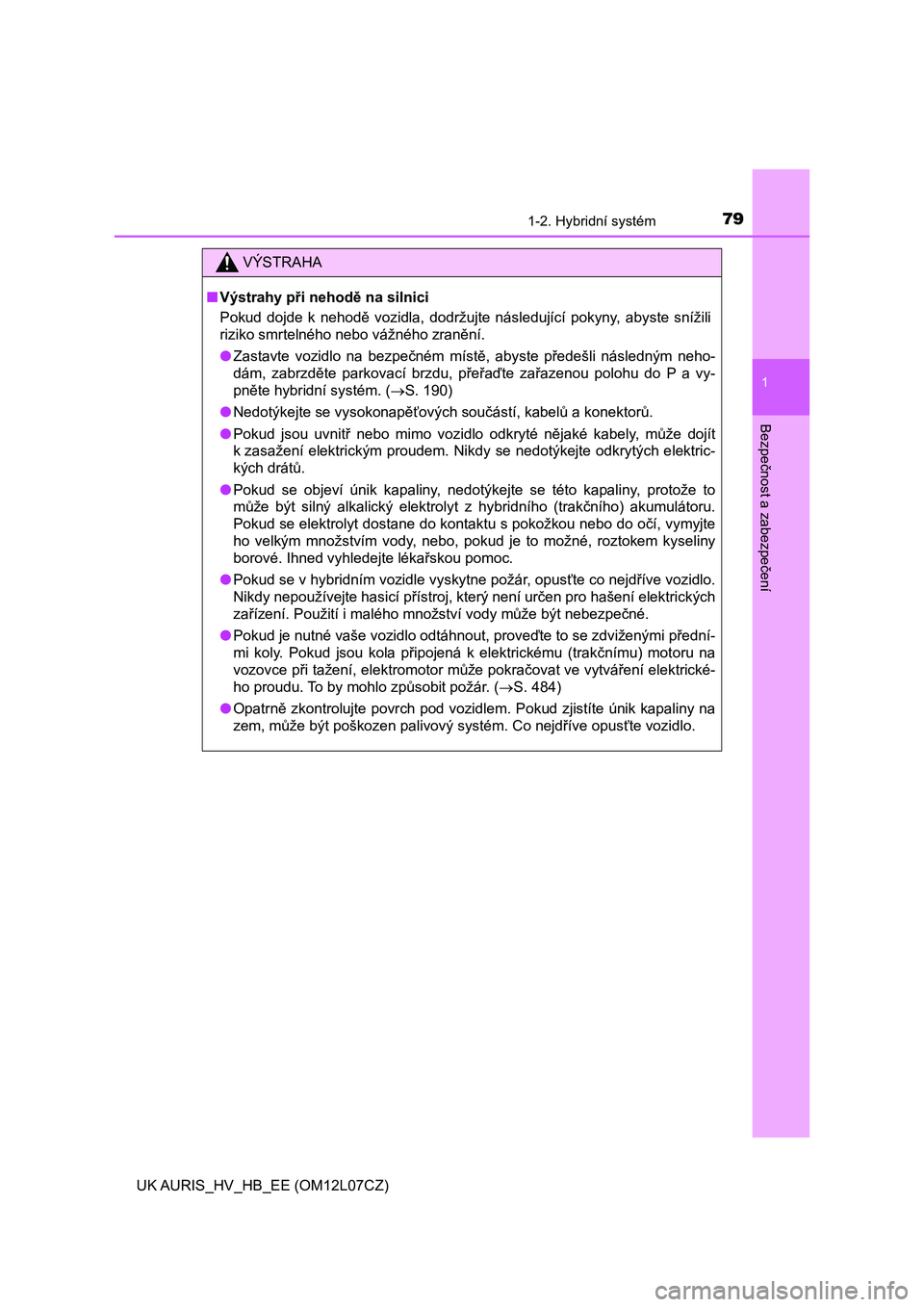

■Výstrahy při nehodě na silnici
Pokud dojde k nehodě vozidla, dodržujte následující pokyny, abyste snížili
riziko smrtelného nebo vážného zranění.
●Zastavte vozidlo na bezpečném místě, abyste předešli následným neho-
dám, zabrzděte parkovací brzdu, přeřaďte zařazenou polohu do P a vy-
pněte hybridní systém. (S. 190)
●Nedotýkejte se vysokonapěťových součástí, kabelů a konektorů.
●Pokud jsou uvnitř nebo mimo vozidlo odkryté nějaké kabely, může dojít
k zasažení elektrickým proudem. Nikdy se nedotýkejte odkrytých elektric-
kých drátů.
●Pokud se objeví únik kapaliny, nedotýkejte se této kapaliny, protože to
může být silný alkalický elektrolyt z hybridního (trakčního) akumulátoru.
Pokud se elektrolyt dostane do kontaktu s pokožkou nebo do očí, vymyjte
ho velkým množstvím vody, nebo, pokud je to možné, roztokem kyseliny
borové. Ihned vyhledejte lékařskou pomoc.
●Pokud se v hybridním vozidle vyskytne požár, opusťte co nejdříve vozidlo.
Nikdy nepoužívejte hasicí přístroj, který není určen pro hašení elektrických
<005d0044011c0074005d0048005100740011000300330052005800e5004c005700740003004c000300500044004f0070004b0052000300500051005200e500560057005900740003005900520047005c00030050012400e500480003004500ea0057000300
51004800450048005d0053004800fe005100700011[
●Pokud je nutné vaše vozidlo odtáhnout, proveďte to se zdviženými přední-
mi koly. Pokud jsou kola připojená k elektrickému (trakčnímu) motoru na
vozovce při tažení, elektromotor může pokračovat ve vytváření elektrické-
ho proudu. To by mohlo způsobit požár. (S. 484)
●Opatrně zkontrolujte povrch pod vozidlem. Pokud zjistíte únik kapaliny na
<005d00480050000f00030050012400e500480003004500ea005700030053005200e3004e0052005d00480051000300530044004f004c00590052005900ea00030056005c00560057007000500011000300260052000300510048004d0047011c0074005900
4800030052005300580056012200570048000300590052005d[idlo.

801-2. Hybridní systém
UK AURIS_HV_HB_EE (OM12L07CZ)
VÝSTRAHA

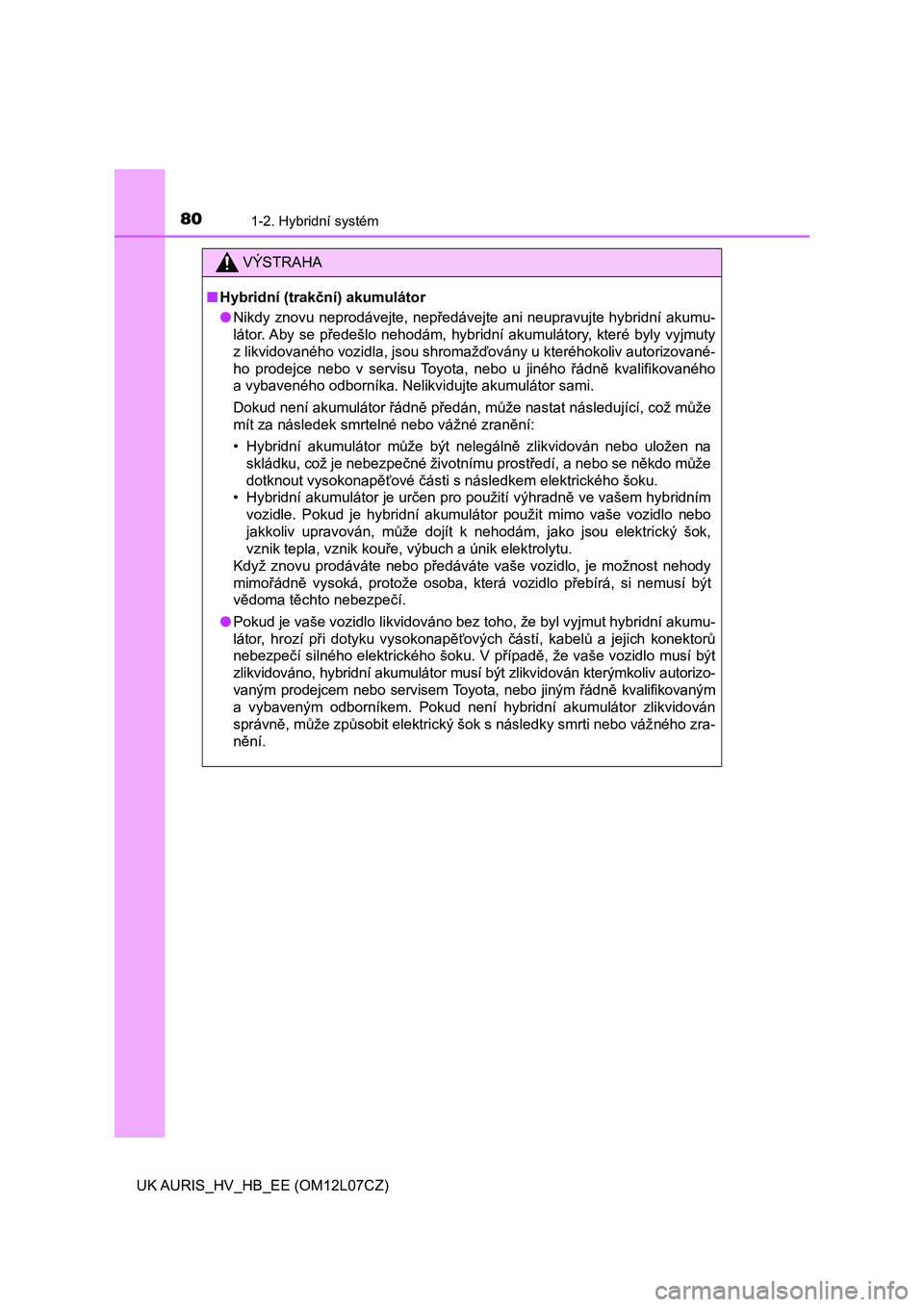

■Hybridní (trakční) akumulátor
●Nikdy znovu neprodávejte, nepředávejte ani neupravujte hybridní akumu-
látor. Aby se předešlo nehodám, hybridní akumulátory, které byly vyjmuty
z likvidovaného vozidla, jsou shromažďovány u kteréhokoliv autorizované-
ho prodejce nebo v servisu Toyota, nebo u jiného řádně kvalifikovaného
a vybaveného odborníka. Nelikvidujte akumulátor sami.
Dokud není akumulátor řádně předán, může nastat následující, což může
mít za následek smrtelné nebo vážné zranění:
• Hybridní akumulátor může být nelegálně zlikvidován nebo uložen na
skládku, což je nebezpečné životnímu prostředí, a nebo se někdo může
<004700520057004e005100520058005700030059005c00560052004e0052005100440053010c0122005200590070000300fe006900560057004c000300560003005100690056004f00480047004e0048005000030048004f0048004e00570055004c004600
4e0070004b0052000300e30052004e00580011[
• Hybridní akumulátor je určen pro použití výhradně ve vašem hybridním
vozidle. Pokud je hybridní akumulátor použit mimo vaše vozidlo nebo
jakkoliv upravován, může dojít k nehodám, jako jsou elektrický šok,
vznik tepla, vznik kouře, výbuch a únik elektrolytu.
Když znovu prodáváte nebo předáváte vaše vozidlo, je možnost nehody
mimořádně vysoká, protože osoba, která vozidlo přebírá, si nemusí být
vědoma těchto nebezpečí.
●Pokud je vaše vozidlo likvidováno bez toho, že byl vyjmut hybridní akumu-
látor, hrozí při dotyku vysokonapěťových částí, kabelů a jejich konektorů
nebezpečí silného elektrického šoku. V případě, že vaše vozidlo musí být
zlikvidováno, hybridní akumulátor musí být zlikvidován kterýmkoliv autorizo-
vaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem. Pokud není hybridní akumulátor zlikvidován
správně, může způsobit elektrický šok s následky smrti nebo vážného zra-
nění.
