TOYOTA AURIS HYBRID 2017 Omistajan Käsikirja (in Finnish)

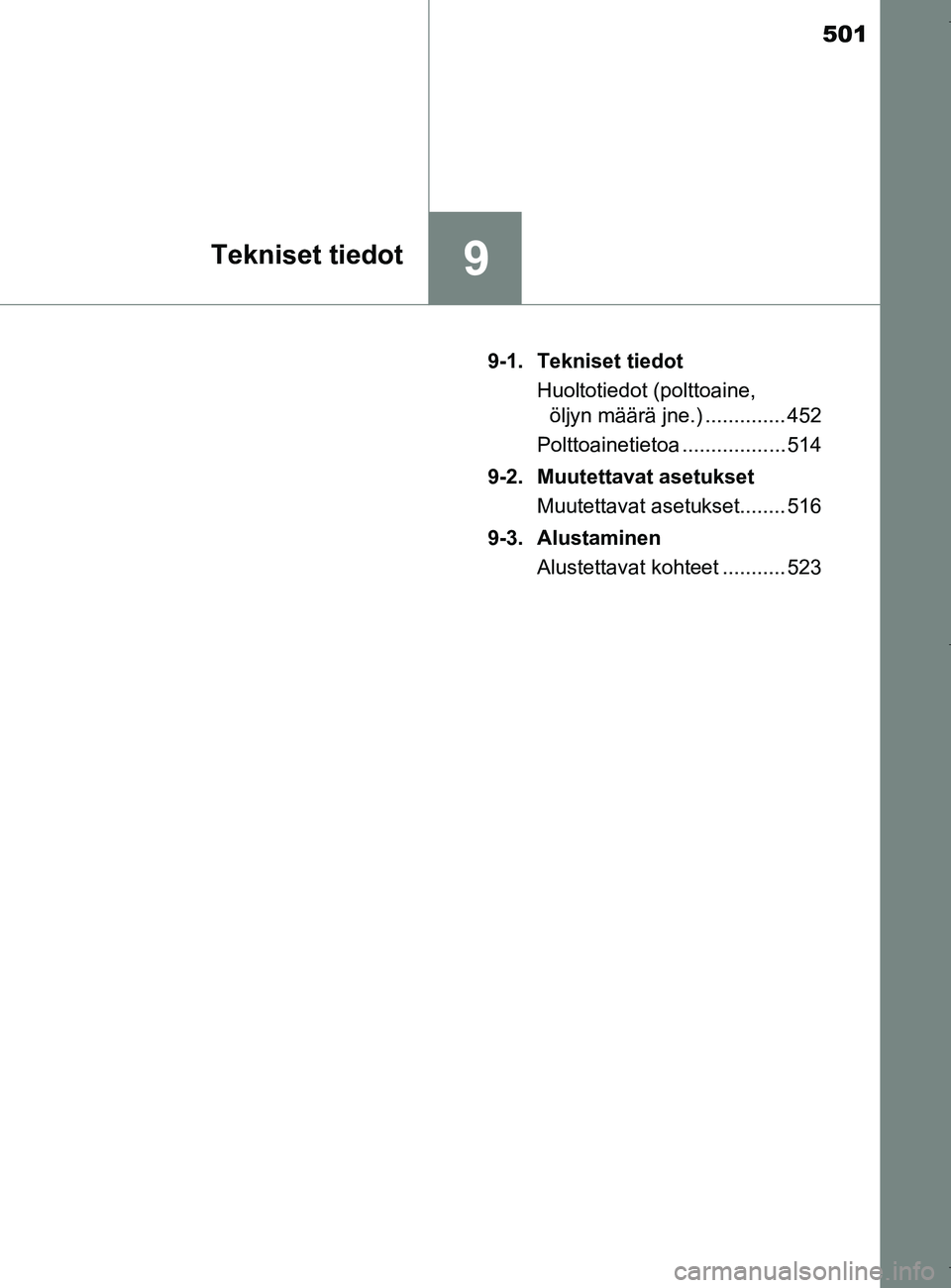

501
9Tekniset tiedot
OM12L07FI9-1. Tekniset tiedot
Huoltotiedot (polttoaine, öljyn määrä jne.) .............. 452
Polttoainetietoa .................. 514
9-2. Muutettavat asetukset Muutettavat asetukset........ 516
9-3. Alustaminen Alustettavat kohteet ........... 523
OM12L07FI.book Page 501 Fri day, January 27, 2017 2:53 PM

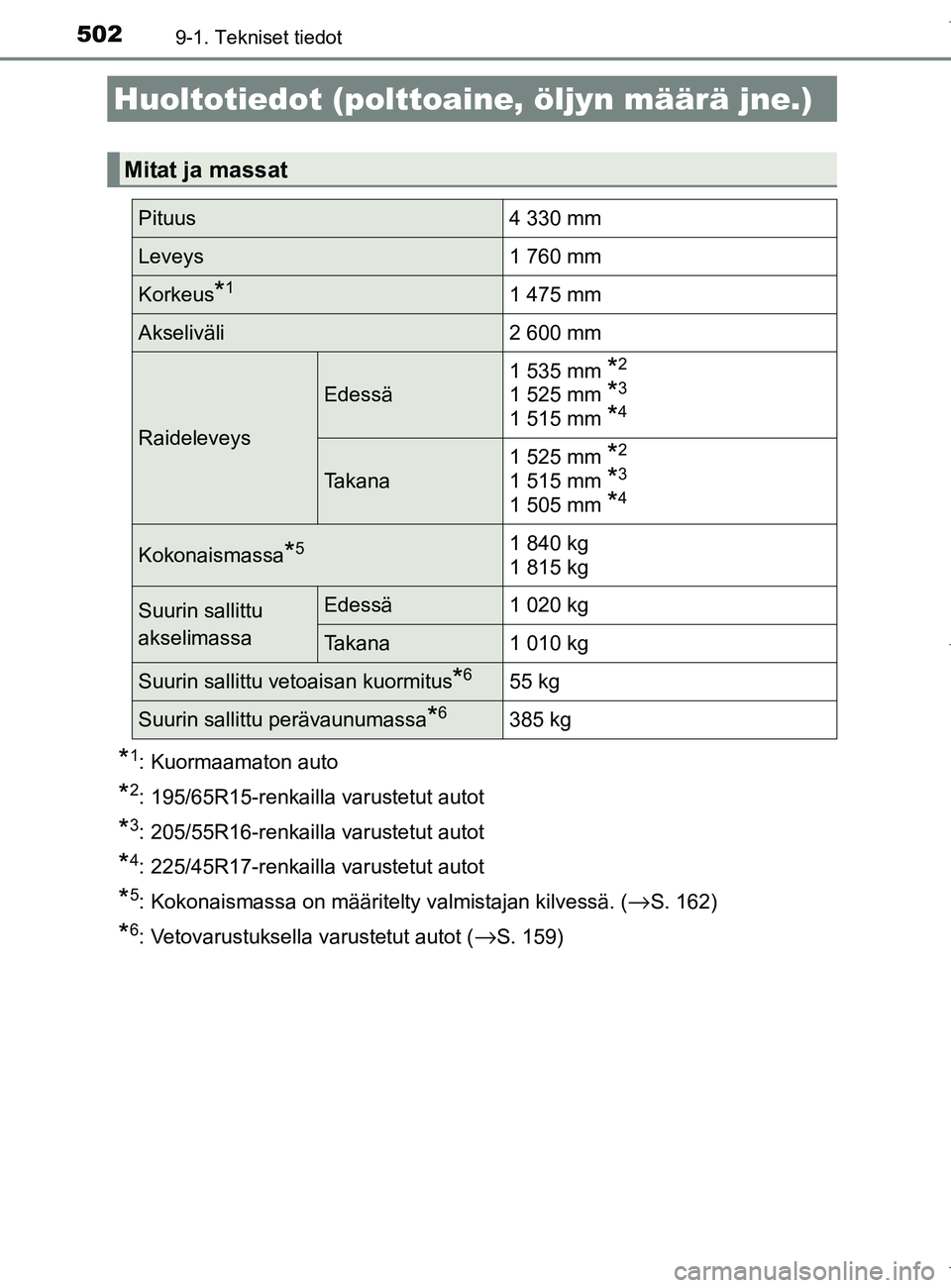

502
OM12L07FI
9-1. Tekniset tiedot
*1: Kuormaamaton auto
*2: 195/65R15-renkailla varustetut autot
*3: 205/55R16-renkailla varustetut autot
*4: 225/45R17-renkailla varustetut autot
*5: Kokonaismassa on määritelty valmistajan kilvessä. (→S. 162)
*6: Vetovarustuksella varustetut autot (→S. 159)
Huoltotiedot (polttoaine, öljyn määrä jne.)
Mitat ja massat
Pituus 4 330 mm
Leveys1 760 mm
Korkeus*11 475 mm
Akseliväli 2 600 mm
Raideleveys
Edessä1 535 mm
*2
1 525 mm *3
1 515 mm *4
Takana1 525 mm
*2
1 515 mm *3
1 505 mm *4
Kokonaismassa*51 840 kg
1 815 kg
Suurin sallittu
akselimassaEdessä
1 020 kg
Takana 1 010 kg
Suurin sallittu vetoaisan kuormitus*655 kg
Suurin sallittu perävaunumassa*6385 kg
OM12L07FI.book Page 502 Fri day, January 27, 2017 2:53 PM

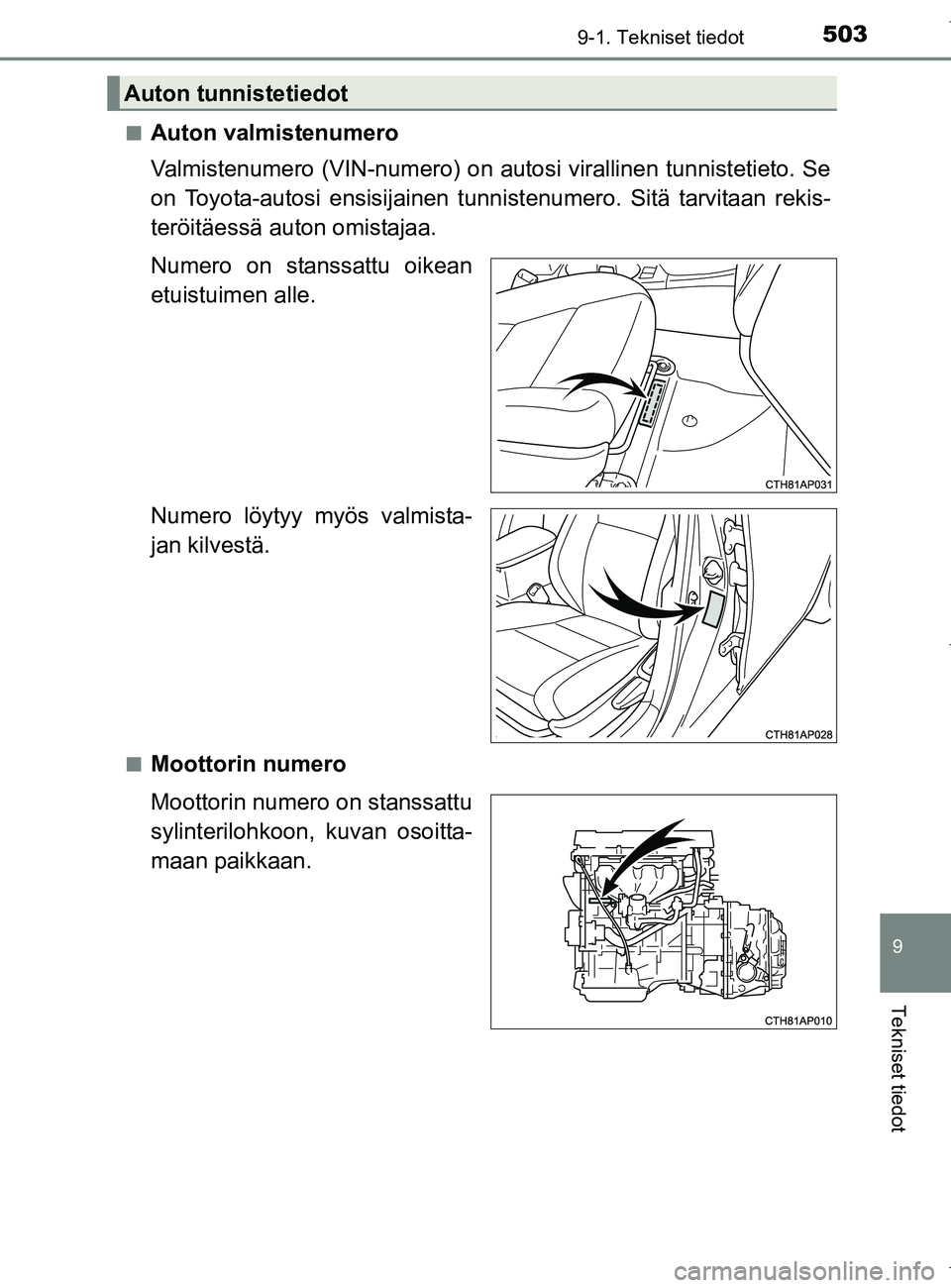

5039-1. Tekniset tiedot
OM12L07FI
9
Tekniset tiedot
nAuton valmistenumero
Valmistenumero (VIN-numero) on autosi virallinen tunnistetieto. Se
on Toyota-autosi ensisijainen tunnistenumero. Sitä tarvitaan rekis-
teröitäessä auton omistajaa.
Numero on stanssattu oikean
etuistuimen alle.
Numero löytyy myös valmista-
jan kilvestä.
nMoottorin numero
Moottorin numero on stanssattu
sylinterilohkoon, kuvan osoitta-
maan paikkaan.
Auton tunnistetiedot
OM12L07FI.book Page 503 Fri day, January 27, 2017 2:53 PM

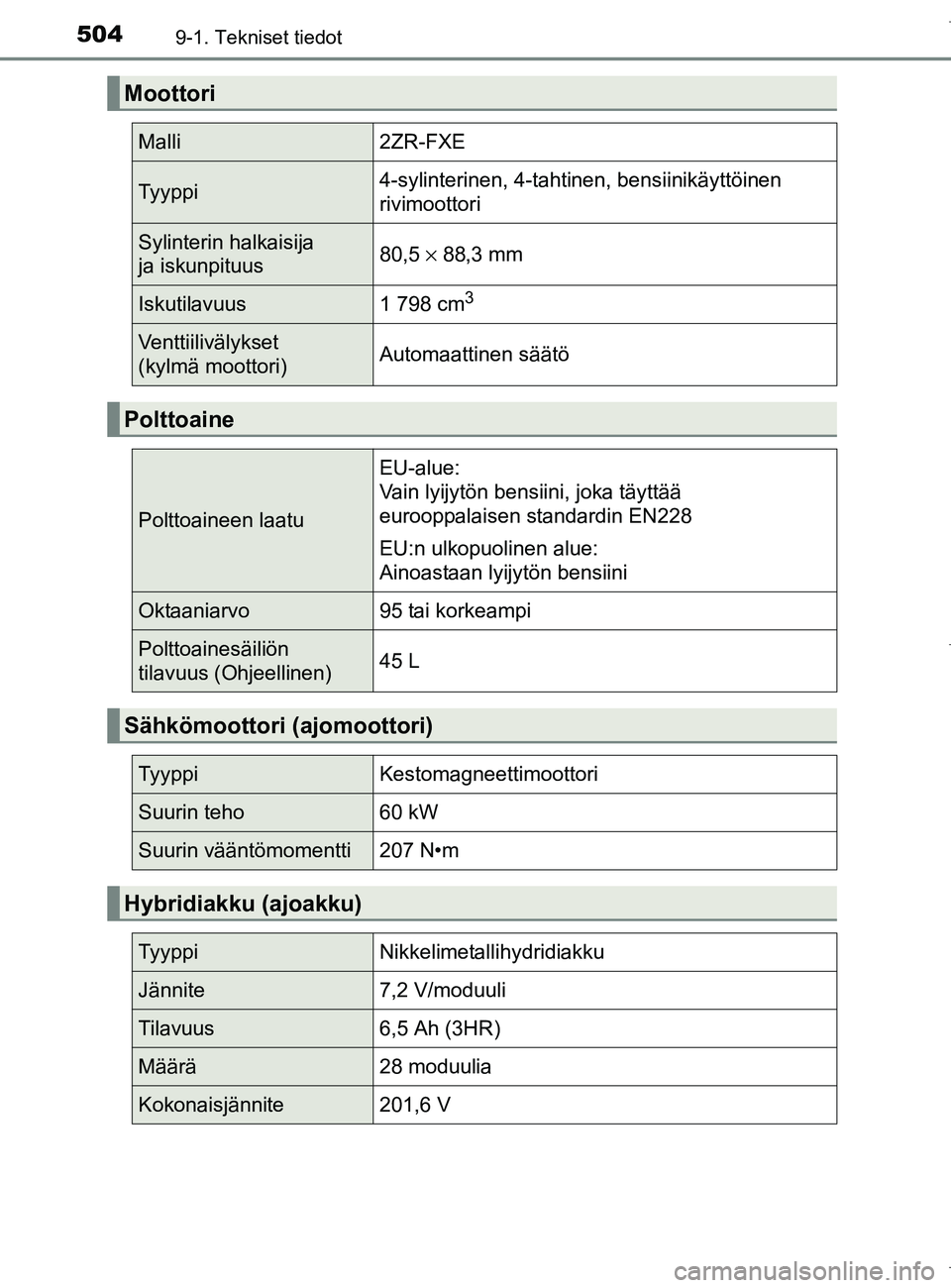

5049-1. Tekniset tiedot
OM12L07FI
Moottori
Malli2ZR-FXE
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöinen
rivimoottori
Sylinterin halkaisija
ja iskunpituus80,5 × 88,3 mm
Iskutilavuus1 798 cm3
Venttiilivälykset
(kylmä moottori)Automaattinen säätö
Polttoaine
Polttoaineen laatu
EU-alue:
Vain lyijytön bensiini, joka täyttää
eurooppalaisen standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
Oktaaniarvo95 tai korkeampi
Polttoainesäiliön
tilavuus (Ohjeellinen)45 L
Sähkömoottori (ajomoottori)
TyyppiKestomagneettimoottori
Suurin teho60 kW
Suurin vääntömomentti207 N•m
Hybridiakku (ajoakku)
TyyppiNikkelimetallihydridiakku
Jännite7,2 V/moduuli
Tilavuus6,5 Ah (3HR)
Määrä28 moduulia
Kokonaisjännite201,6 V
OM12L07FI.book Page 504 Fri day, January 27, 2017 2:53 PM

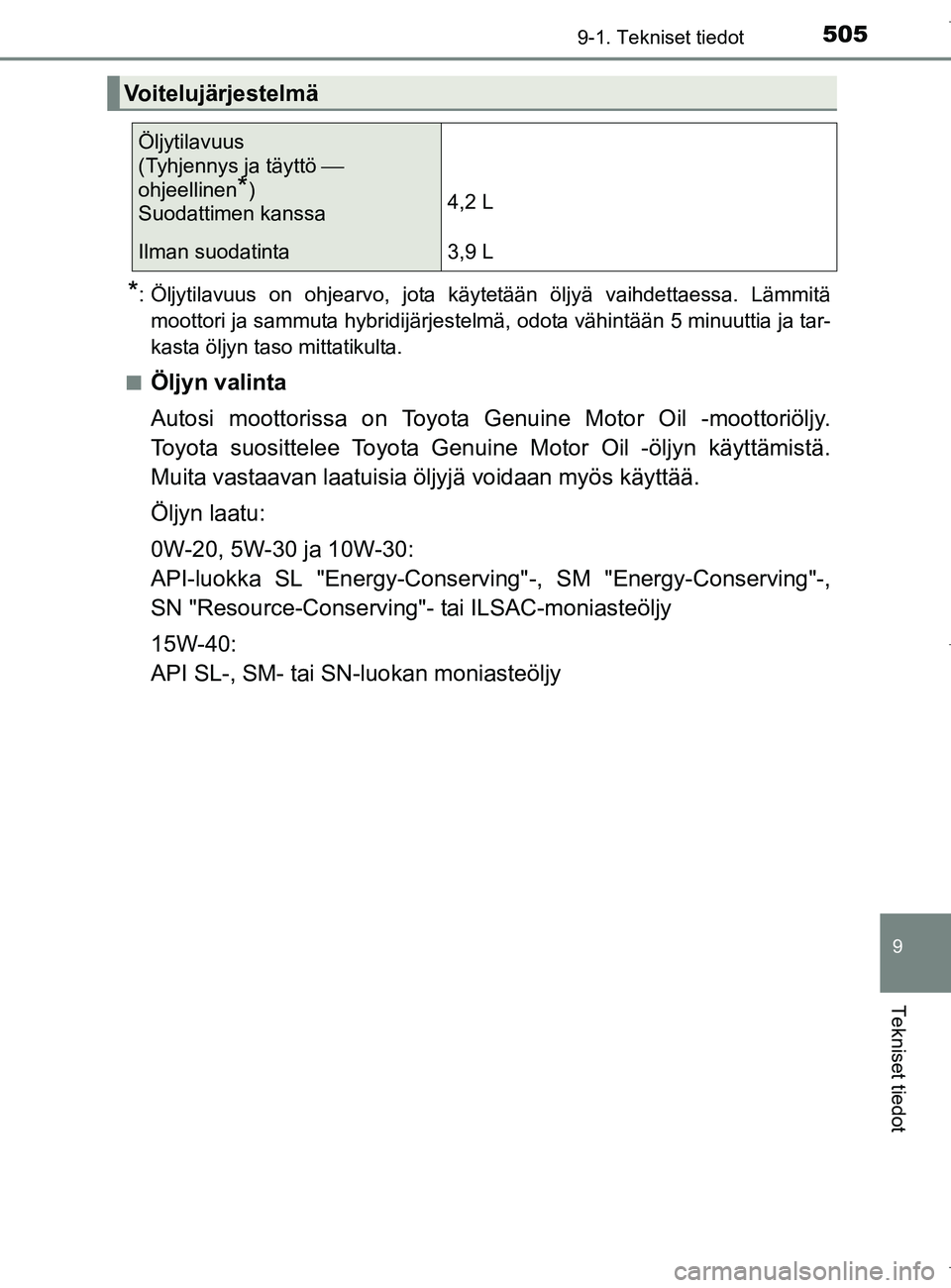

5059-1. Tekniset tiedot
OM12L07FI
9
Tekniset tiedot
*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Lämmitämoottori ja sammuta hybridijärjestelmä, odota vähintään 5 minuuttia ja tar-
kasta öljyn taso mittatikulta.
n
Öljyn valinta
Autosi moottorissa on Toyota Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genuine Motor Oil -öljyn käyttämistä.
Muita vastaavan laatuisia öljyjä voidaan myös käyttää.
Öljyn laatu:
0W-20, 5W-30 ja 10W-30:
API-luokka SL "Energy-Conserving"-, SM "Energy-Conserving"-,
SN "Resource-Conserving"- tai ILSAC-moniasteöljy
15W-40:
API SL-, SM- tai SN-luokan moniasteöljy
Voitelujärjestelmä
Öljytilavuus
(Tyhjennys ja täyttö ⎯
ohjeellinen
*)
Suodattimen kanssa 4,2 L
Ilman suodatinta
3,9 L
OM12L07FI.book Page 505 Friday, January 27, 2017 2:53 PM

5069-1. Tekniset tiedot
OM12L07FI

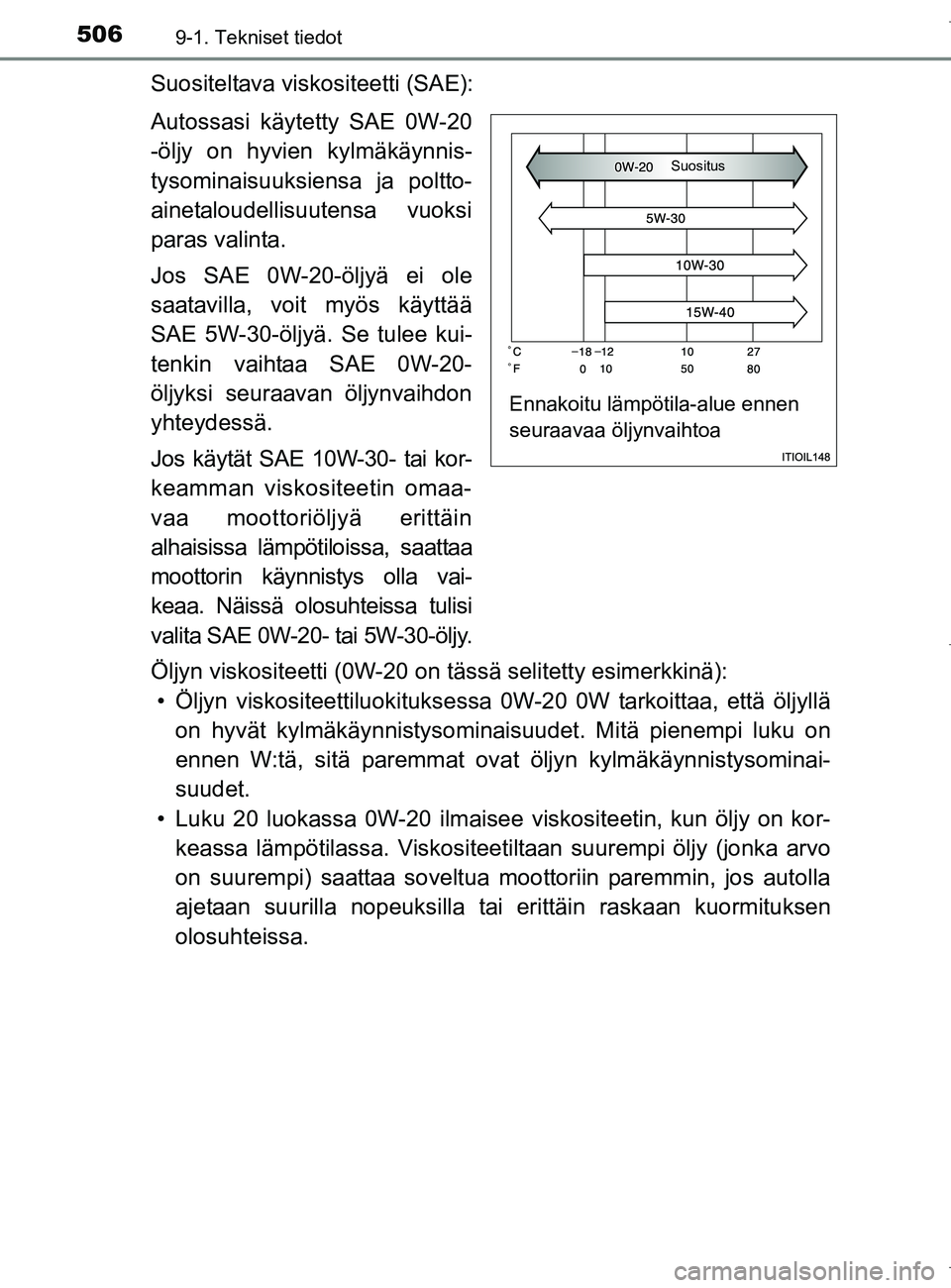

Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-20
-öljy on hyvien kylmäkäynnis-
tysominaisuuksiensa ja poltto-
ainetaloudellisuutensa vuoksi
paras valinta.
Jos SAE 0W-20-öljyä ei ole
saatavilla, voit myös käyttää
SAE 5W-30-öljyä. Se tulee kui-
tenkin vaihtaa SAE 0W-20-
öljyksi seuraavan öljynvaihdon
yhteydessä.
Jos käytät SAE 10W-30- tai kor-
keamman viskositeetin omaa-
vaa moottoriöljyä erittäin
alhaisissa lämpötiloissa, saattaa
moottorin käynnistys olla vai-
keaa. Näissä olosuhteissa tulisi
valita SAE 0W-20- tai 5W-30-öljy.
Öljyn viskositeetti (0W-20 on tässä selitetty esimerkkinä):
• Öljyn viskositeettiluok ituksessa 0W-20 0W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominaisu udet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominai-
suudet.
• Luku 20 luokassa 0W-20 ilmaisee viskositeetin, kun öljy on kor-
keassa lämpötilassa. Vi skositeetiltaan suurempi öljy (jonka arvo
on suurempi) saattaa soveltua moottoriin paremmin, jos autolla
ajetaan suurilla nopeuksilla tai erittäin raskaan kuormituksen
olosuhteissa.
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
Suositus
OM12L07FI.book Page 506 Fri day, January 27, 2017 2:53 PM

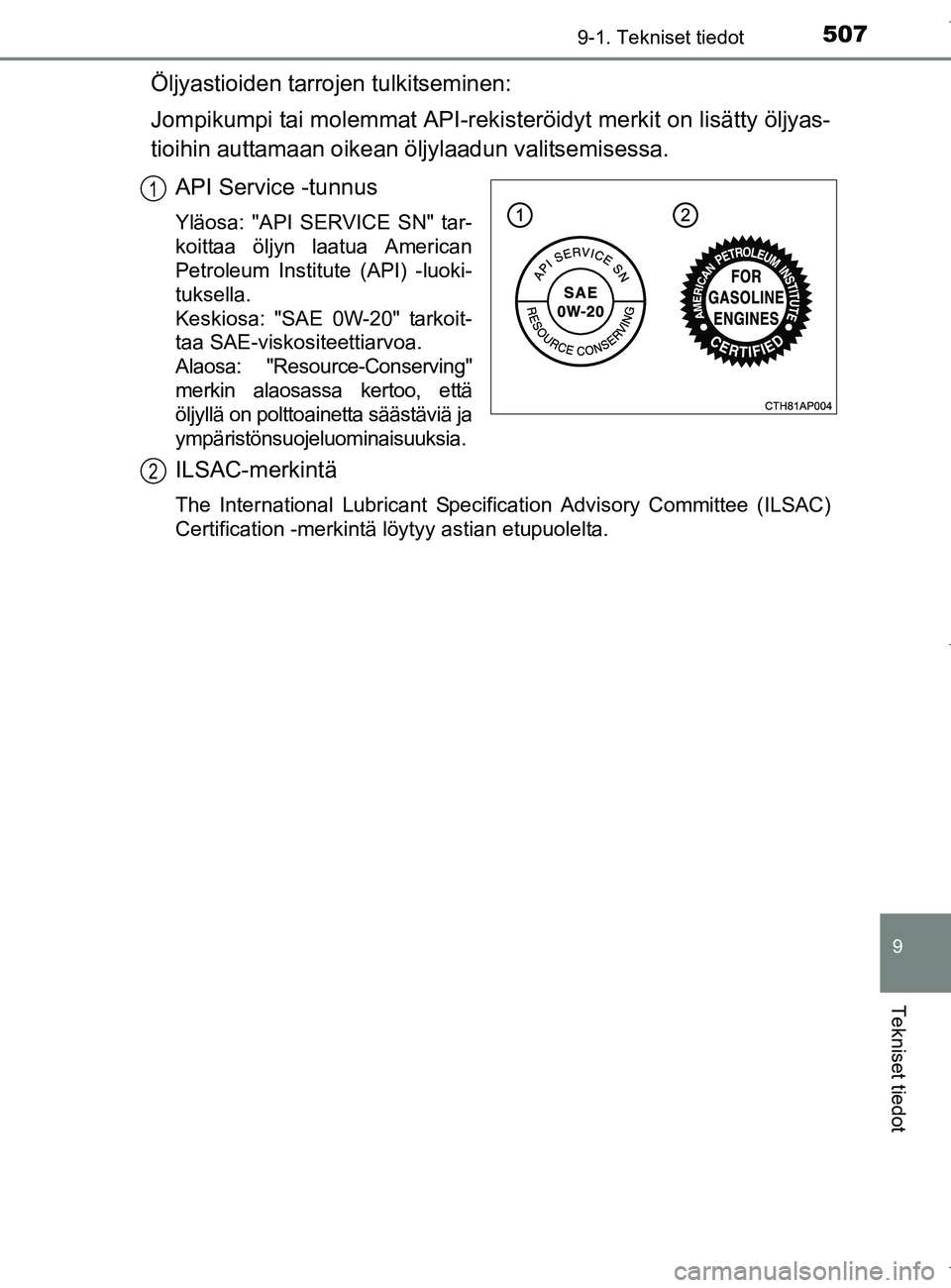

5079-1. Tekniset tiedot
OM12L07FI
9
Tekniset tiedot
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekisteröidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: "SAE 0W-20" tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: "Resource-Conserving"
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä ja
ympäristönsuojeluominaisuuksia.
ILSAC-merkintä
The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.
1
2
OM12L07FI.book Page 507 Fri day, January 27, 2017 2:53 PM

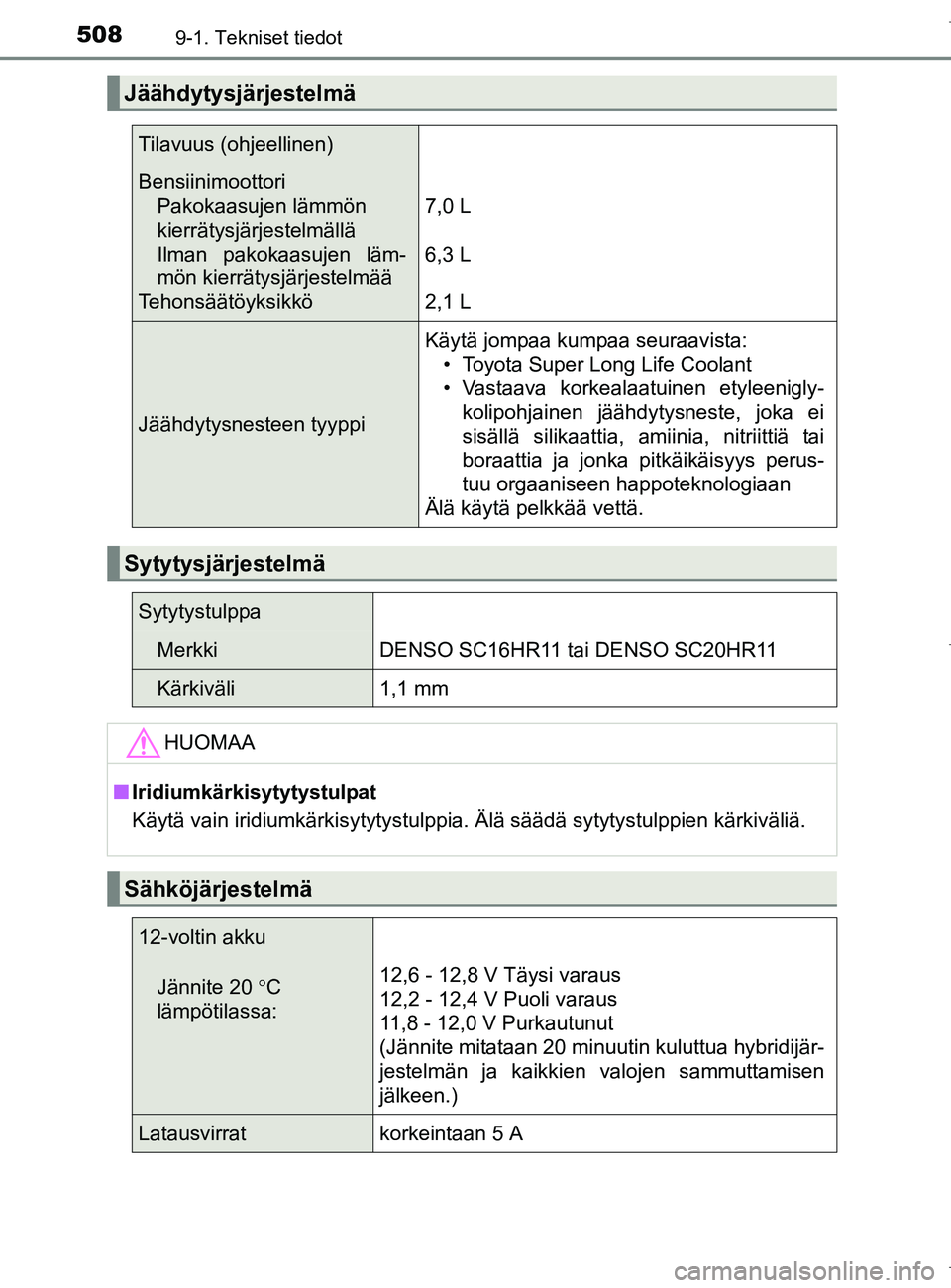

5089-1. Tekniset tiedot
OM12L07FI
Jäähdytysjärjestelmä
Tilavuus (ohjeellinen)
BensiinimoottoriPakokaasujen lämmön
kierrätysjärjestelmällä
Ilman pakokaasujen läm-
mön kierrätysjärjestelmää
Tehonsäätöyksikkö
7,0 L
6,3 L
2,1 L
Jäähdytysnesteen tyyppi Käytä jompaa kumpaa seuraavista:
• Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleenigly- kolipohjainen jäähdytysneste, joka ei
sisällä silikaattia, amiinia, nitriittiä tai
boraattia ja jonka pitkäikäisyys perus-
tuu orgaaniseen happoteknologiaan
Älä käytä pelkkää vettä.
Sytytysjärjestelmä
Sytytystulppa
MerkkiDENSO SC16HR11 tai DENSO SC20HR11
Kärkiväli1,1 mm
HUOMAA
n Iridiumkärkisytytystulpat
Käytä vain iridiumkärkisytytystulppia. Älä säädä sytytystulppien kärkiväliä.
Sähköjärjestelmä
12-voltin akku
Jännite 20 ° C
lämpötilassa: 12,6 - 12,8 V Täysi varaus
12,2 - 12,4 V Puoli varaus
11,8 - 12,0 V Purkautunut
(Jännite mitataan 20 minuutin kuluttua hybridijär-
jestelmän ja kaikkien valojen sammuttamisen
jälkeen.)
Latausvirratkorkeintaan 5 A
OM12L07FI.book Page 508 Fri
day, January 27, 2017 2:53 PM

5099-1. Tekniset tiedot
OM12L07FI
9
Tekniset tiedot
*: Ilmoitettu öljytilavuus on vain viitteellinen.Jos vaihto on tarpeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaa-
moon.
*1: Polkimen pienin etäisyys lattiasta painettuna 294 N voimalla hybridijärjes-telmän käydessä
*2: Seisontajarruvivun liikevara vedettynä 200 N voimalla
Hybridivaihteisto
Öljytilavuus*3,4 L
Öljyn laatu Toyota Genuine ATF WS
HUOMAA
nVaihteistoöljyn tyyppi
Muun kuin alkuperäisen Toyota Genuine ATF WS -vaihteistoöljyn käyttö voi
huonontaa vaihteen kytkeytymistä, aiheuttaa vaihteiston lukkiutumisen ja
värinää ja viime kädessä vahingoittaa vaihteistoa.
Jarrut
Polkimen etäisyys
lattiasta
*173 mm Min.
Polkimen vapaaliike 1 - 6 mm
Seisontajarruvivun
liikevara
*26 - 9 naksahdusta
Nesteen laatu SAE J1703 tai FMVSS No.116 DOT 3 tai
SAE J1704 tai FMVSS No.116 DOT 4
Ohjaus
VapaaliikeAlle 30 mm
OM12L07FI.book Page 509 Fri
day, January 27, 2017 2:53 PM

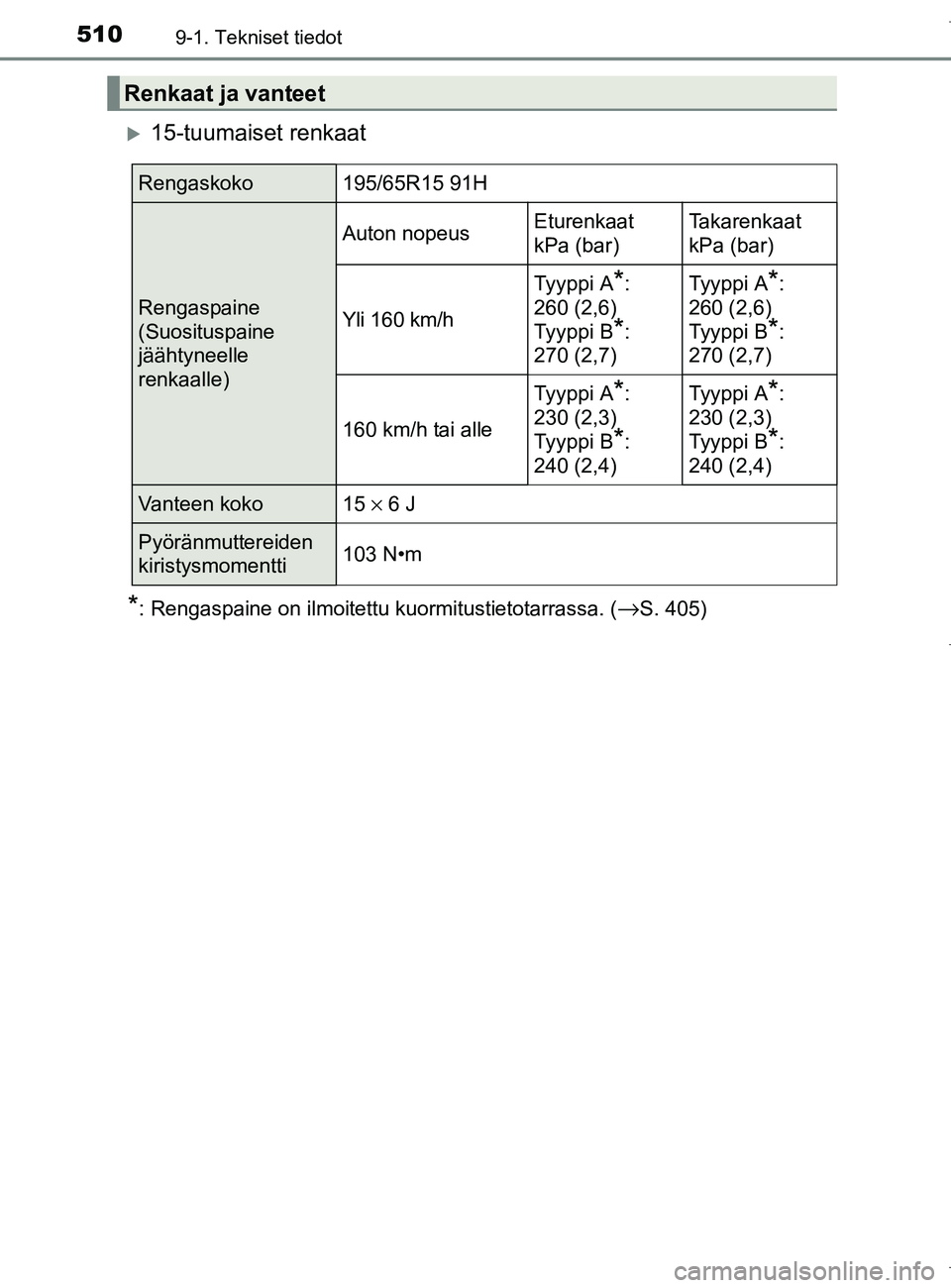

5109-1. Tekniset tiedot
OM12L07FI
15-tuumaiset renkaat
*: Rengaspaine on ilmoitettu kuormitustietotarrassa. (→S. 405)
Renkaat ja vanteet
Rengaskoko195/65R15 91H
Rengaspaine
(Suosituspaine
jäähtyneelle
renkaalle)
Auton nopeusEturenkaat
kPa (bar)Takarenkaat
kPa (bar)
Yli 160 km/h
Ty y p pi A*:
260 (2,6)
Ty y p pi B
*:
270 (2,7)
Tyyppi A*:
260 (2,6)
Tyyppi B
*:
270 (2,7)
160 km/h tai alle
Ty y p pi A*:
230 (2,3)
Ty y p pi B
*:
240 (2,4)
Tyyppi A*:
230 (2,3)
Tyyppi B
*:
240 (2,4)
Vanteen koko15 × 6 J
Pyöränmuttereiden
kiristysmomentti103 N•m
