TOYOTA AURIS HYBRID 2017 Omistajan Käsikirja (in Finnish)

611-1. Turvallinen käyttö
1
Turvallisuuden vuoksi
OM12L07FI

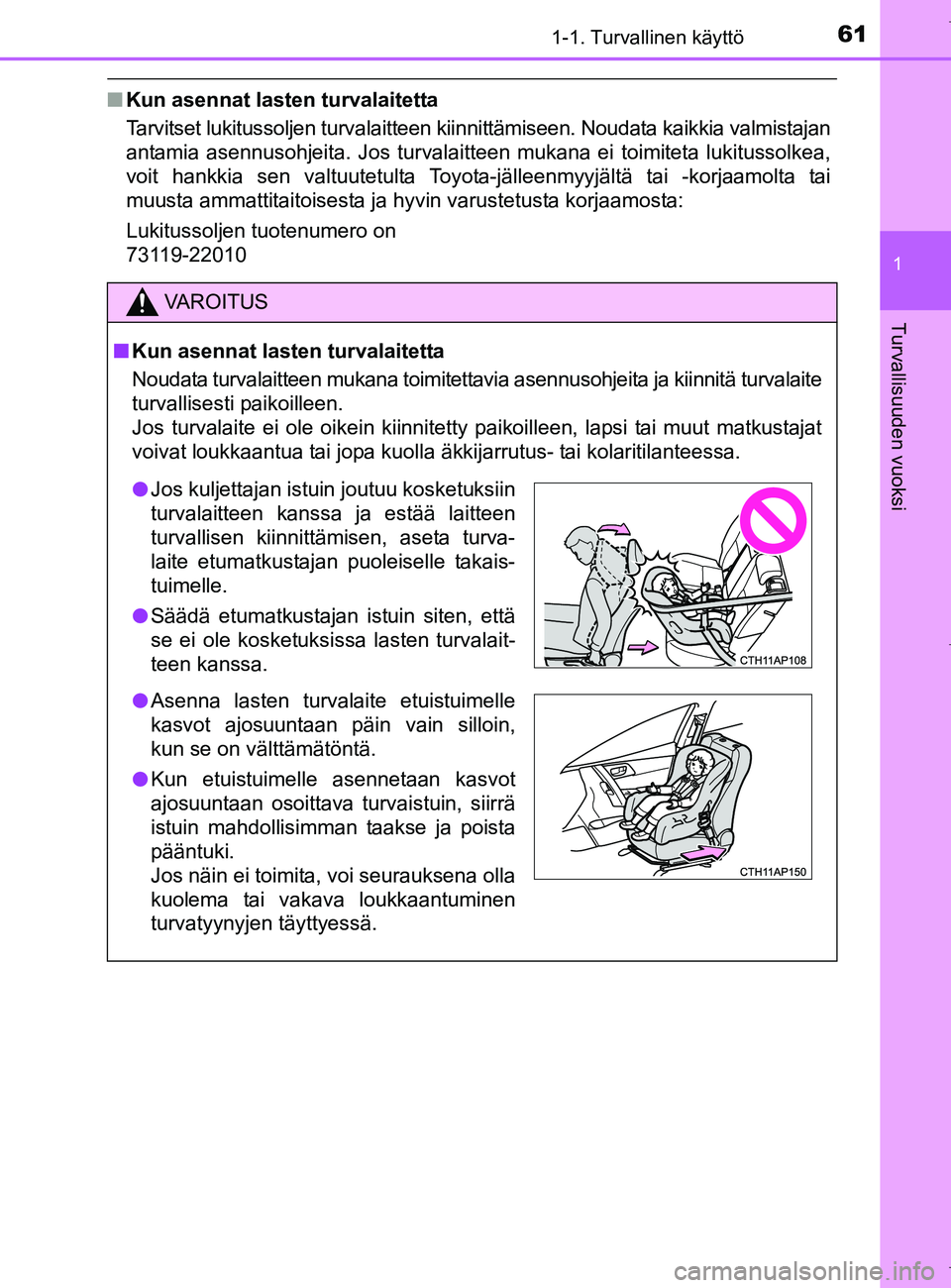

nKun asennat lasten turvalaitetta
Tarvitset lukitussoljen turvalaitteen kiin nittämiseen. Noudata kaikkia valmistajan
antamia asennusohjeita. Jos turvalaitteen mukana ei toimiteta lukitussolkea,
voit hankkia sen valtuutetulta Toyota-jälleenmyyjältä tai -korjaamolta tai
muusta ammattitaitoisesta ja hyvin varustetusta korjaamosta:
Lukitussoljen tuotenumero on
73119-22010
VAROITUS
n Kun asennat lasten turvalaitetta
Noudata turvalaitteen mukana toimitettavia asennusohjeita ja kiinnitä turvalaite
turvallisesti paikoilleen.
Jos turvalaite ei ole oikein kiinnitetty paikoilleen, lapsi tai muut matkustajat
voivat loukkaantua tai jopa kuolla äkkijarrutus- tai kolaritilanteessa.
l Jos kuljettajan istuin joutuu kosketuksiin
turvalaitteen kanssa ja estää laitteen
turvallisen kiinnittämisen, aseta turva-
laite etumatkustajan puoleiselle takais-
tuimelle.
l Säädä etumatkustajan istuin siten, että
se ei ole kosketuksissa lasten turvalait-
teen kanssa.
l Asenna lasten turvalaite etuistuimelle
kasvot ajosuuntaan päin vain silloin,
kun se on välttämätöntä.
l Kun etuistuimelle asennetaan kasvot
ajosuuntaan osoittava turvaistuin, siirrä
istuin mahdollisimman taakse ja poista
pääntuki.
Jos näin ei toimita, voi seurauksena olla
kuolema tai vakava loukkaantuminen
turvatyynyjen täyttyessä.
OM12L07FI.book Page 61 Friday, January 27, 2017 2:53 PM

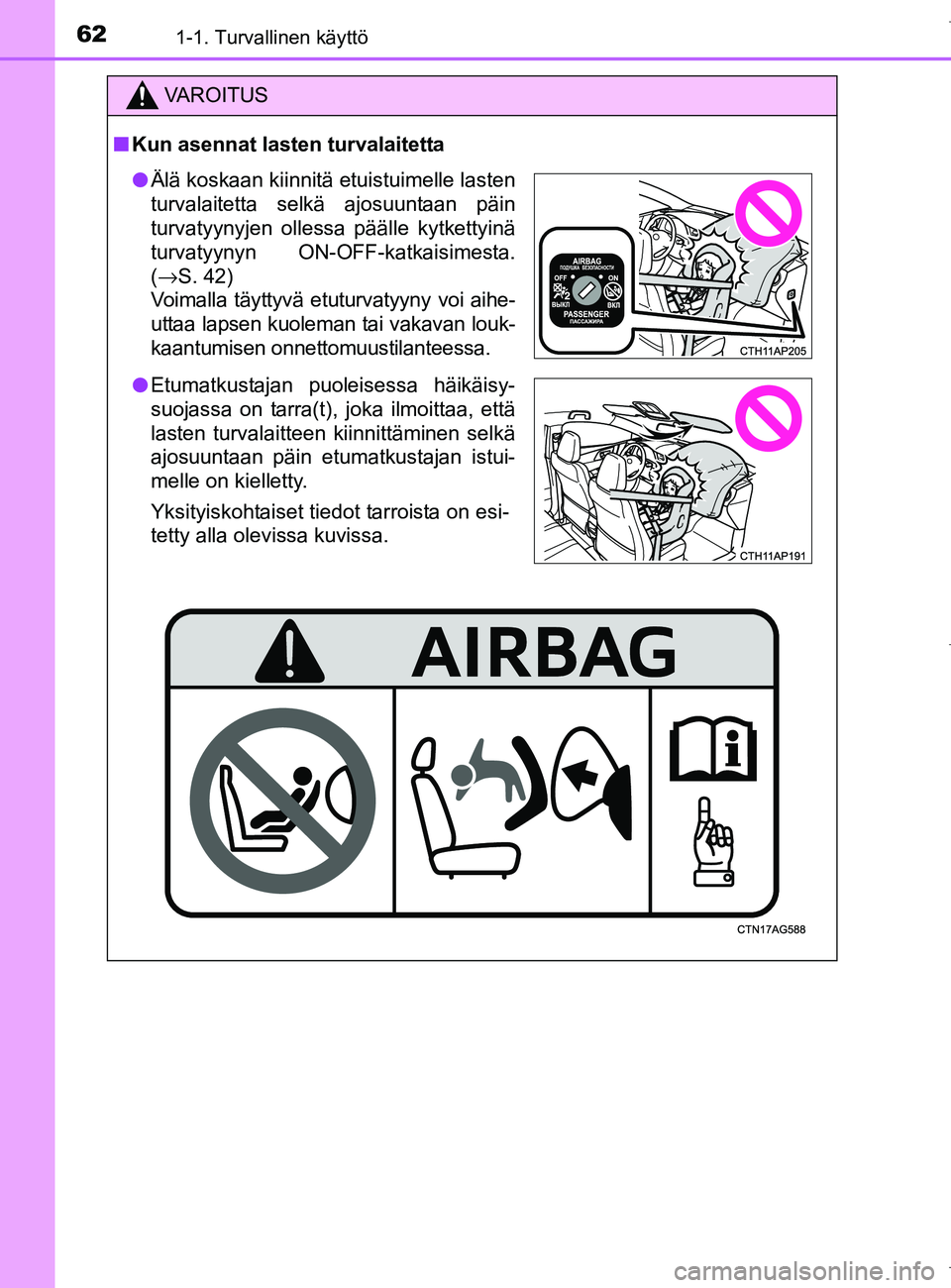

621-1. Turvallinen käyttö
OM12L07FI
VAROITUS
nKun asennat lasten turvalaitetta
l Älä koskaan kiinnitä etuistuimelle lasten
turvalaitetta selkä ajosuuntaan päin
turvatyynyjen ollessa päälle kytkettyinä
turvatyynyn ON-OFF-katkaisimesta.
(→S. 42)
Voimalla täyttyvä etuturvatyyny voi aihe-
uttaa lapsen kuoleman tai vakavan louk-
kaantumisen onnettomuustilanteessa.
l Etumatkustajan puoleisessa häikäisy-
suojassa on tarra(t), joka ilmoittaa, että
lasten turvalaitteen kiinnittäminen selkä
ajosuuntaan päin etumatkustajan istui-
melle on kielletty.
Yksityiskohtaiset tiedot tarroista on esi-
tetty alla olevissa kuvissa.
OM12L07FI.book Page 62 Friday, January 27, 2017 2:53 PM

631-1. Turvallinen käyttö
1
Turvallisuuden vuoksi
OM12L07FI
VAROITUS
nKun asennat lasten turvalaitetta
l Jos asuinmaassasi on turvaistuinten käyttöön liittyviä määräyksiä, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon turvaistuimen asen-
nusta varten.
l Kun asennat paikalleen lasten korokeistuinta, varmista, että olkavyön osa
kulkee lapsen hartian keskiosan yli. Vyö ei saa kulkea läheltä kaulaa, eikä se
saa pudota olkapään yli. Jos näin ei toimita voi seurauksena olla kuolema
tai vakava loukkaantuminen äkkijarrutus-, väistö- tai kolaritilanteessa.
l Varmista, että turvavyö ja solki ovat kunnolla lukittuneet ja että tur\
vavyö ei
ole kiertynyt.
l Heiluta lasten turvalaitetta vasemmalle ja oikealle sekä eteen- ja taakse-
päin varmistuaksesi sen kunnollisesta kiinnittymisestä.
l Älä säädä istuimen asentoa lasten turvalaitteen kiinnittämisen jälkeen.
l Asenna lasten turvalaite aina sen valmistajan ohjeiden mukaisesti.
n Lasten turvalaitteen oikeanlainen kiinnittäminen kiinnityspisteisiin
Kun kiinnität turvalaitteen sen omilla kiinnitysvälineillä, varmista, ettei kiinni-
tyspisteiden ympärillä ole mitään vieraita esineitä ja ettei turvavyö jää turva-
laitteen taakse puristuksiin. Varmistu, että turvalaite on kunnolla kiinnitetty.
Muuten lapsi tai muut matkustajat voivat äkillisen jarrutuksen tai kolarin
seurauksena saada surmansa tai loukkaantua vakavasti.
n Kun lasten turvalaite ei ole käytössä
Jos lasten turvalaite täytyy irrottaa, säilytä se muualla kuin autossa, tai kiin-
nitä se turvallisesti tavaratilaan. Jos pääntuki on poistettu siinä yhteydessä,
kun lasten turvalaitetta asennettiin, muista aina kiinnittää pääntuki paikoil-
leen ennen ajamaan lähtemistä. Näin estetään turvalaitteen aiheuttamat
henkilövahingot äkillisen jarrutuksen tai kolarin yhteydessä.
OM12L07FI.book Page 63 Friday, January 27, 2017 2:53 PM

641-1. Turvallinen käyttö
OM12L07FI

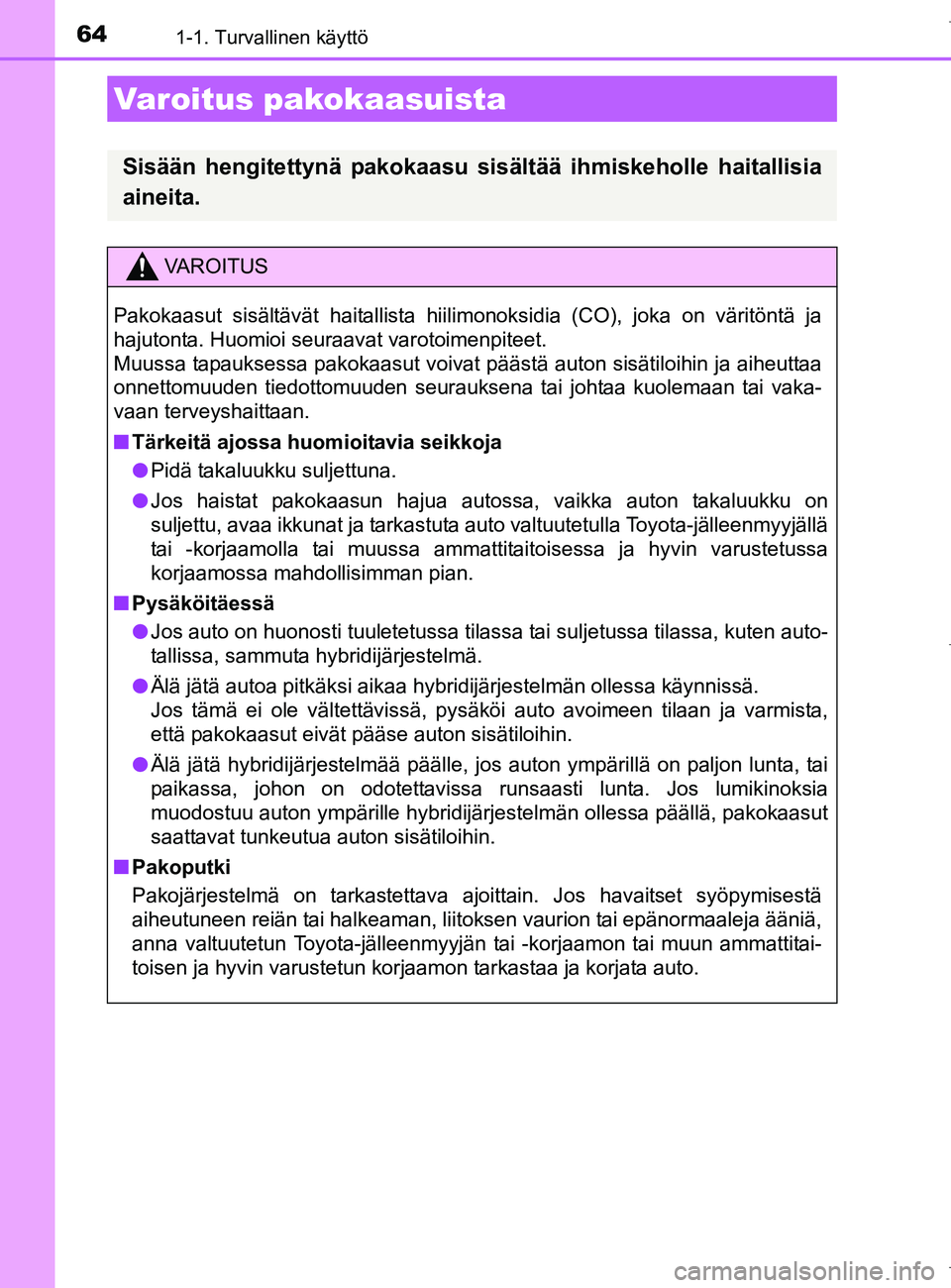

Varoitus pakokaasuista
Sisään hengitettynä pakokaasu sisältää ihmiskeholle haitallisia
aineita.
VAROITUS
Pakokaasut sisältävät haitallista hiilimonoksidia (CO), joka on väritöntä ja
hajutonta. Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa pakokaasut voivat päästä auton sisätiloihin ja aiheuttaa
onnettomuuden tiedottomuuden seurauksena tai johtaa kuolemaan tai vaka-
vaan terveyshaittaan.
nTärkeitä ajossa huomioitavia seikkoja
l Pidä takaluukku suljettuna.
l Jos haistat pakokaasun hajua autossa, vaikka auton takaluukku on
suljettu, avaa ikkunat ja tarkastuta auto valtuutetulla Toyota-jälleenmyyjällä
tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin varustetussa
korjaamossa mahdollisimman pian.
n Pysäköitäessä
l Jos auto on huonosti tuuletetussa tilassa tai suljetussa tilassa, kuten auto-
tallissa, sammuta hybridijärjestelmä.
l Älä jätä autoa pitkäksi aikaa hybridijärjestelmän ollessa käynnissä.
Jos tämä ei ole vältettävissä, pysäköi auto avoimeen tilaan ja varmista,
että pakokaasut eivät pääse auton sisätiloihin.
l Älä jätä hybridijärjestelmää päälle, jos auton ympärillä on paljon lunta, tai
paikassa, johon on odotettavissa runsaasti lunta. Jos lumikinoksia
muodostuu auton ympärille hybridijärje stelmän ollessa päällä, pakokaasut
saattavat tunkeutua auton sisätiloihin.
n Pakoputki
Pakojärjestelmä on tarkastettava ajoittain. Jos havaitset syöpymisestä
aiheutuneen reiän tai halkeaman, liitoksen vaurion tai epänormaaleja ääniä,
anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon tarkastaa ja korjata auto.
OM12L07FI.book Page 64 Friday, January 27, 2017 2:53 PM

65
1
Turvallisuuden vuoksi
OM12L07FI
1-2. Hybridijärjestelmä

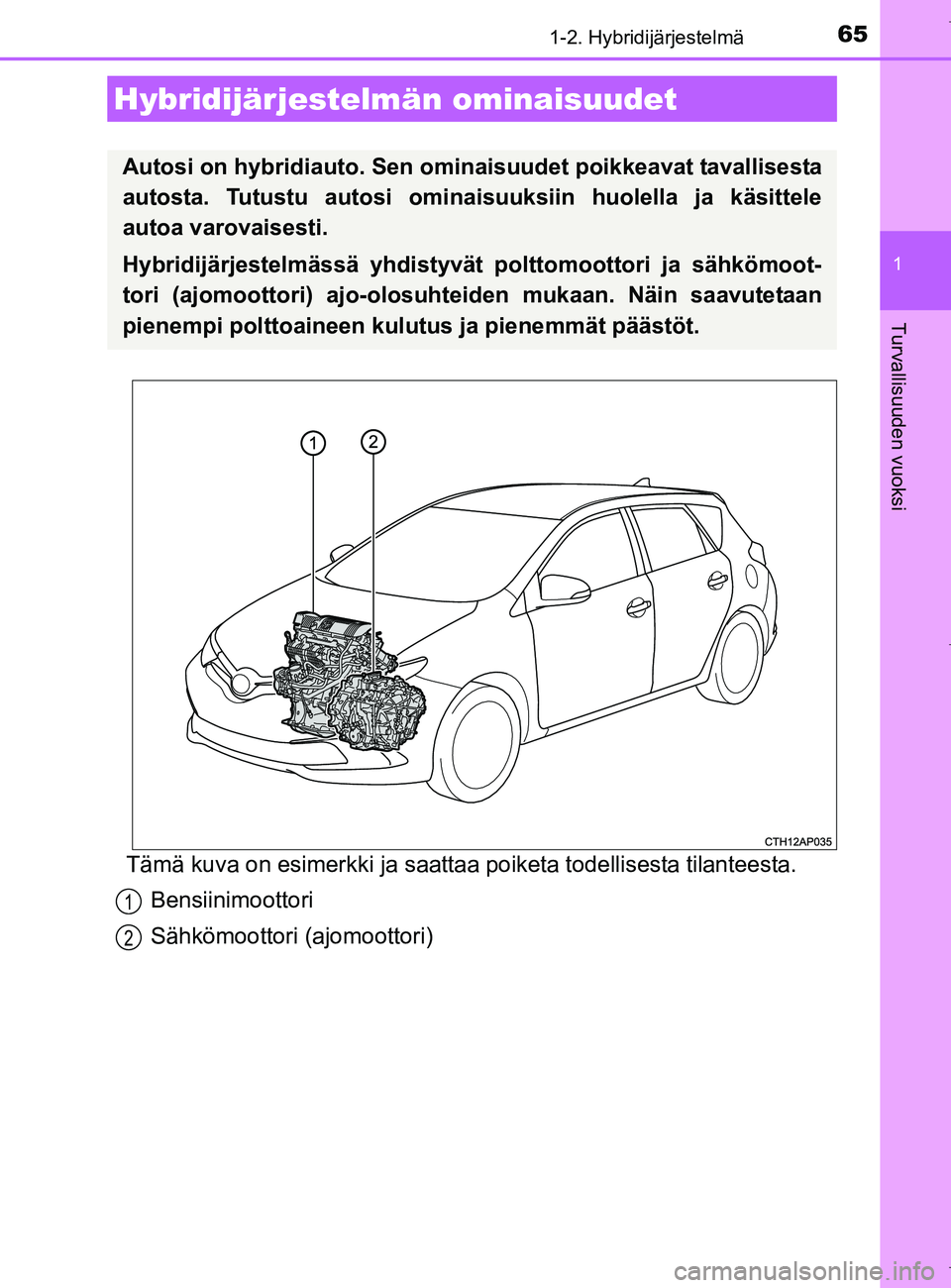

Tämä kuva on esimerkki ja saattaa poiketa todellisesta tilanteesta.Bensiinimoottori
Sähkömoottori (ajomoottori)
Hybridijärjestelmän ominaisuudet
Autosi on hybridiauto. Sen omin aisuudet poikkeavat tavallisesta
autosta. Tutustu autosi ominai suuksiin huolella ja käsittele
autoa varovaisesti.
Hybridijärjestelmässä yhdistyvät polttomoottori ja sähkömoot-
tori (ajomoottori) ajo-olosuht eiden mukaan. Näin saavutetaan
pienempi polttoaineen kulu tus ja pienemmät päästöt.
1
2
OM12L07FI.book Page 65 Friday, January 27, 2017 2:53 PM

661-2. Hybridijärjestelmä
OM12L07FI

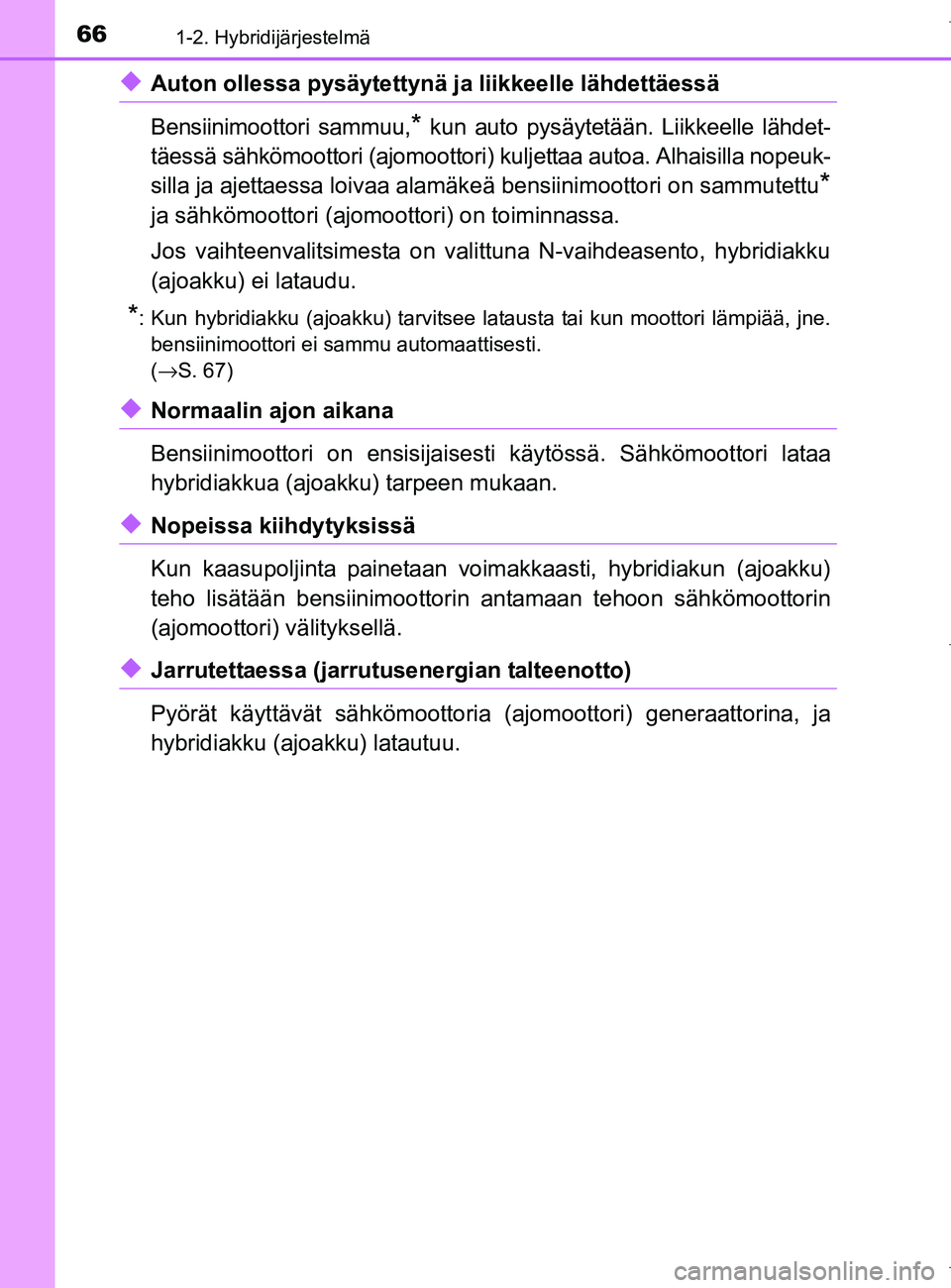

uAuton ollessa pysäytettynä ja liikkeelle lähdettäessä
Bensiinimoottori sammuu,
* kun auto pysäytetään. Liikkeelle lähdet-
täessä sähkömoottori (ajomoottori) kuljettaa autoa. Alhaisilla nopeuk-
silla ja ajet taessa loivaa alamäkeä bensiinimoottori on sammutettu
*
ja sähkömoottori (ajomoottori) on toiminnassa.
Jos vaihteenvalitsimesta on valittuna N-vaihdeasento, hybridiakku
(ajoakku) ei lataudu.
*: Kun hybridiakku (ajoakku) tarvitsee latausta tai kun moottori lämpiää, jne.
bensiinimoottori ei sammu automaattisesti.
(→S. 67)
uNormaalin ajon aikana
Bensiinimoottori on en sisijaisesti käytössä. Sähkömoottori lataa
hybridiakkua (ajoakku) tarpeen mukaan.
uNopeissa kiihdytyksissä
Kun kaasupoljinta painetaan voim akkaasti, hybridiakun (ajoakku)
teho lisätään bensiinimoottori n antamaan tehoon sähkömoottorin
(ajomoottori) välityksellä.
uJarrutettaessa (jarrutusenergian talteenotto)
Pyörät käyttävät sähkömoottoria (ajomoottori) generaattorina, ja
hybridiakku (ajoakku) latautuu.
OM12L07FI.book Page 66 Friday, January 27, 2017 2:53 PM

671-2. Hybridijärjestelmä
1
Turvallisuuden vuoksi
OM12L07FI

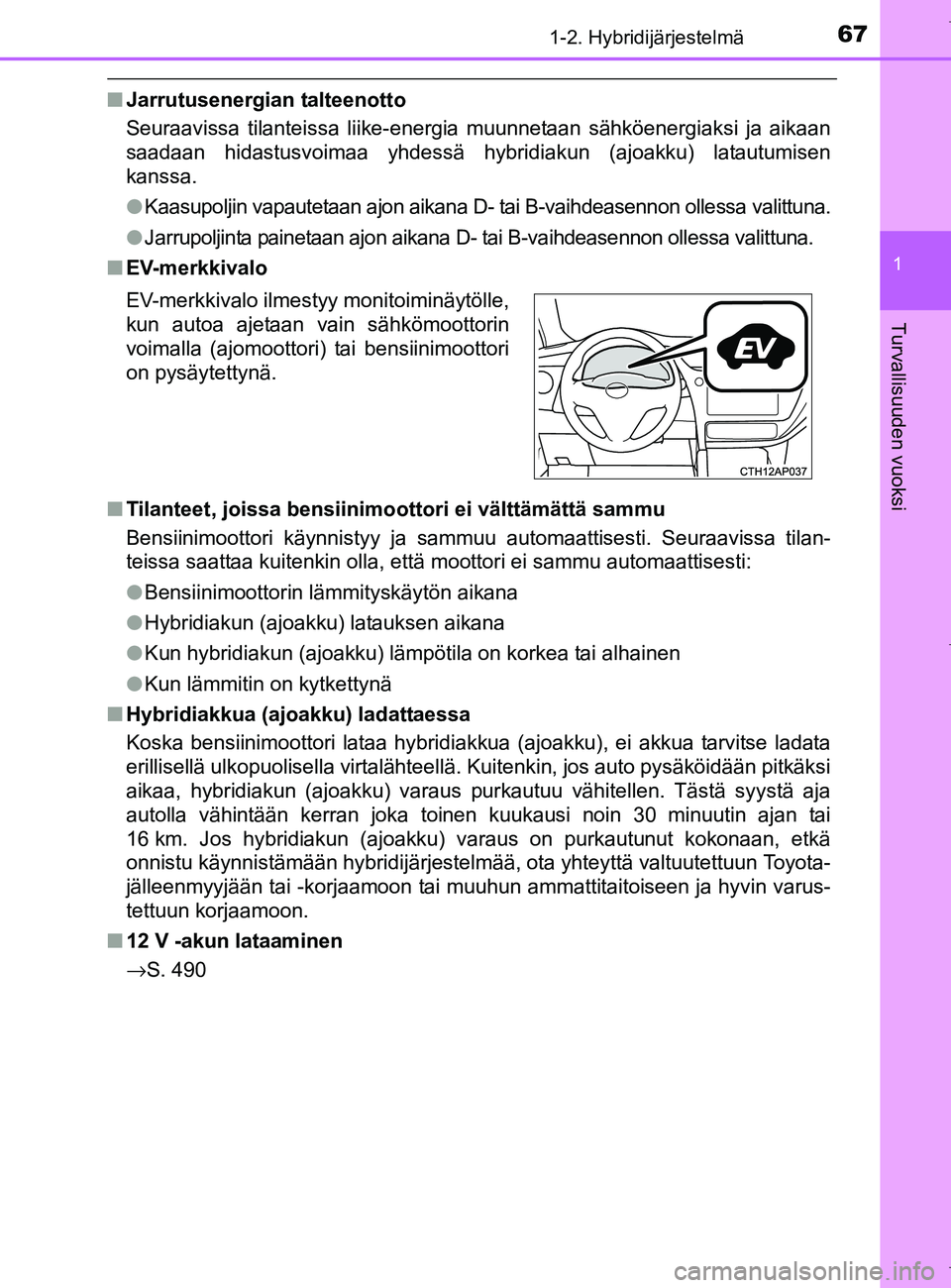

nJarrutusenergian talteenotto
Seuraavissa tilanteissa liike-energia muunnetaan sähköenergiaksi ja aikaan
saadaan hidastusvoimaa yhdessä hybridiakun (ajoakku) latautumisen
kanssa.
lKaasupoljin vapautetaan ajon aikana D- tai B-vaihdeasennon ollessa valittuna.
l Jarrupoljinta painetaan ajon aikana D- tai B-vaihdeasennon ollessa valittuna.
n EV-merkkivalo
n Tilanteet, joissa bensiinimoottori ei välttämättä sammu
Bensiinimoottori käynnistyy ja sammuu automaattisesti. Seuraavissa tilan-
teissa saattaa kuitenkin olla, että moottori ei sammu automaattisesti:
lBensiinimoottorin lämmityskäytön aikana
l Hybridiakun (ajoakku) latauksen aikana
l Kun hybridiakun (ajoakku) lämpötila on korkea tai alhainen
l Kun lämmitin on kytkettynä
n Hybridiakkua (ajoakku) ladattaessa
Koska bensiinimoottori lataa hybridiakkua (ajoakku), ei akkua tarvitse ladata
erillisellä ulkopuolisella virtalähteellä. Kuitenkin, jos auto pysäköidään pitkäksi
aikaa, hybridiakun (ajoakku) varaus purkautuu vähitellen. Tästä syystä aja
autolla vähintään kerran joka toinen kuukausi noin 30 minuutin ajan tai
16 km. Jos hybridiakun (ajoakku) varaus on purkautunut kokonaan, etkä
onnistu käynnistämään hybridijärjestelmää, ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
n 12 V -akun lataaminen
→S. 490 EV-merkkivalo ilmestyy monitoiminäytölle,
kun autoa ajetaan vain sähkömoottorin
voimalla (ajomoottori) tai bensiinimoottori
on pysäytettynä.
OM12L07FI.book Page 67 Friday, January 27, 2017 2:53 PM

681-2. Hybridijärjestelmä
OM12L07FIn

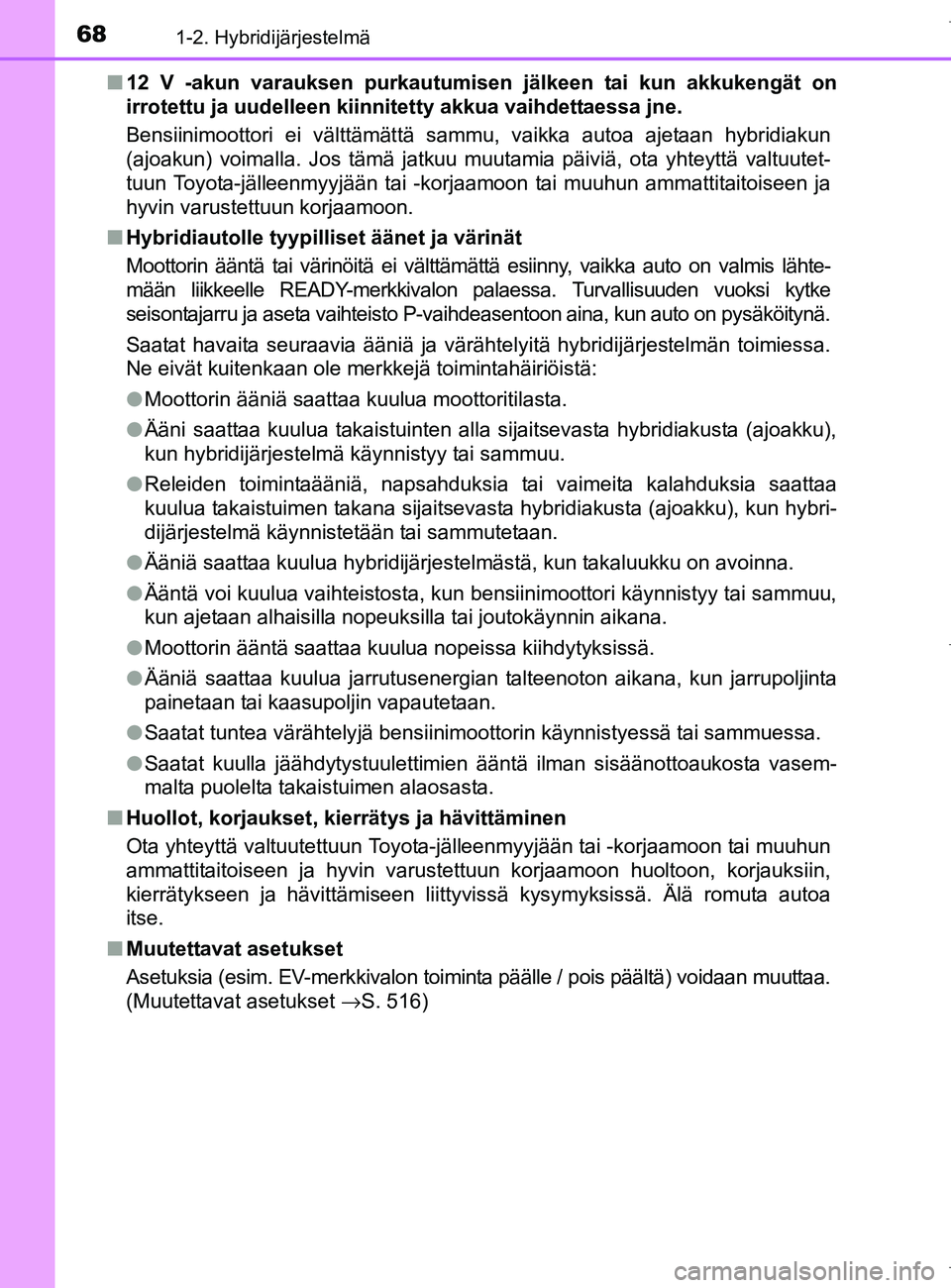

12 V -akun varauksen purkautumisen jälkeen tai kun akkukengät on
irrotettu ja uudelleen kiinnitetty akkua vaihdettaessa jne.
Bensiinimoottori ei välttämättä sammu, vaikka autoa ajetaan hybridiakun
(ajoakun) voimalla. Jos tämä jatkuu muutamia päiviä, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
n Hybridiautolle tyypilliset äänet ja värinät
Moottorin ääntä tai värinöitä ei välttämättä esiinny, vaikka auto on valmis lähte-
mään liikkeelle READY-merkkivalon palaessa. Turvallisuuden vuoksi kytke
seisontajarru ja aseta vaihteisto P-vaihdeasentoon aina, kun auto on pysäköitynä.
Saatat havaita seuraavia ääniä ja värähtelyitä hybridijärjestelm\
än toimiessa.
Ne eivät kuitenkaan ole merkkejä toimintahäiriöistä:
lMoottorin ääniä saattaa kuulua moottoritilasta.
l Ääni saattaa kuulua takaistuinten alla sijaitsevasta hybridiakusta (ajoakku),
kun hybridijärjestelmä käynnistyy tai sammuu.
l Releiden toimintaääniä, napsahduksia tai vaimeita kalahduksia saattaa
kuulua takaistuimen takana sijaitsevasta hybridiakusta (ajoakku), kun hybri-
dijärjestelmä käynnistetään tai sammutetaan.
l Ääniä saattaa kuulua hybridijärjestelmästä, kun takaluukku on avoinna.
l Ääntä voi kuulua vaihteistosta, kun bensiinimoottori käynnistyy tai sammuu,
kun ajetaan alhaisilla nopeuksilla tai joutokäynnin aikana.
l Moottorin ääntä saattaa kuulua nopeissa kiihdytyksissä.
l Ääniä saattaa kuulua jarrutusenergian talteenoton aikana, kun jarrupoljinta
painetaan tai kaasupoljin vapautetaan.
l Saatat tuntea värähtelyjä bensiinimoottorin käynnistyessä tai sammuessa.
l Saatat kuulla jäähdytystuulettimien ääntä ilman sisäänottoaukosta vasem-
malta puolelta takaistuimen alaosasta.
n Huollot, korjaukset, kierrätys ja hävittäminen
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon huoltoon, korjauksiin,
kierrätykseen ja hävittämiseen liittyvissä kysymyksissä. Älä romuta autoa
itse.
n Muutettavat asetukset
Asetuksia (esim. EV-merkkivalon toiminta päälle / pois päältä) voidaan muuttaa.
(Muutettavat asetukset →S. 516)
OM12L07FI.book Page 68 Friday, January 27, 2017 2:53 PM

691-2. Hybridijärjestelmä
1
Turvallisuuden vuoksi
OM12L07FI

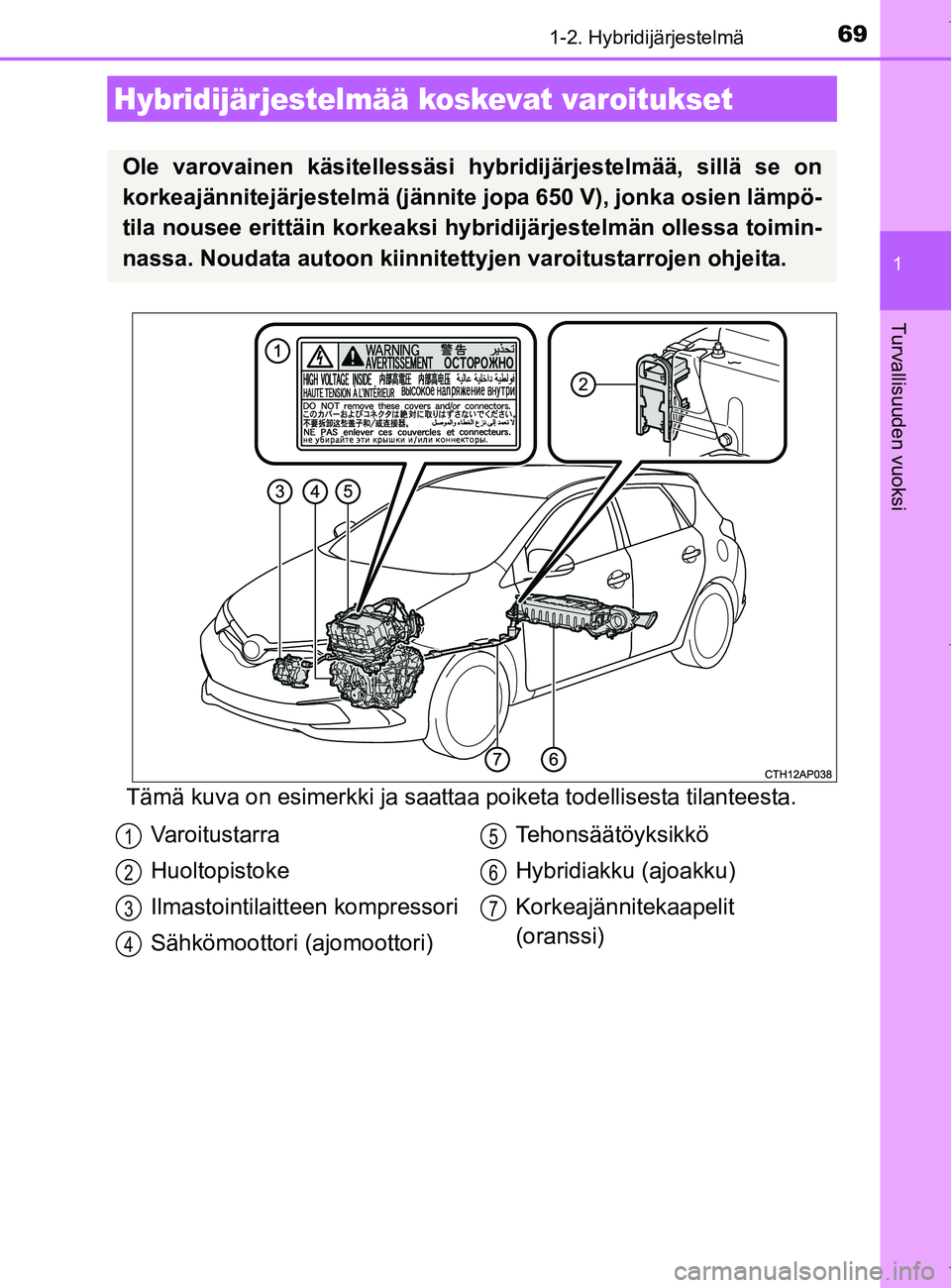

Tämä kuva on esimerkki ja saattaa poiketa todellisesta tilanteesta.
Hybridijärjestelmää koskevat varoitukset
Ole varovainen käsitellessäsi hybridijärjestelmää, sillä se on
korkeajännitejärjestelmä (jännite jopa 650 V), jonka osien lämpö-
tila nousee erittäin korkeaksi hybridijärjestelmän ollessa toimin-
nassa. Noudata autoon kiinnitetty jen varoitustarrojen ohjeita.
Va r o i t u s t a r r a
Huoltopistoke
Ilmastointilaitteen kompressori
Sähkömoottori (ajomoottori)Tehonsäätöyksikkö
Hybridiakku (ajoakku)
Korkeajännitekaapelit
(oranssi)1
2
3
4
5
6
7
OM12L07FI.book Page 69 Friday, January 27, 2017 2:53 PM

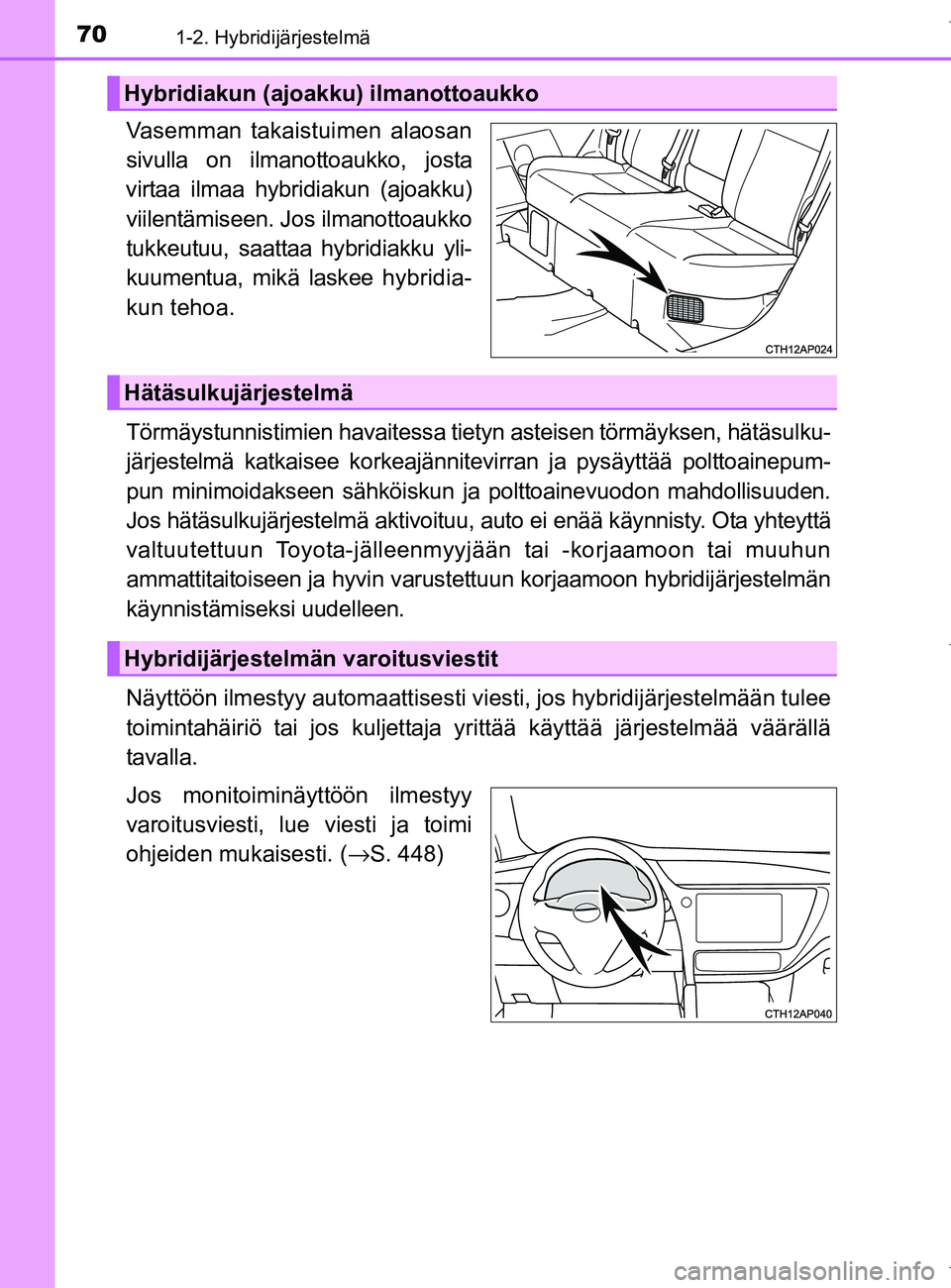

701-2. Hybridijärjestelmä
OM12L07FI
Vasemman takaistuimen alaosan
sivulla on ilmanottoaukko, josta
virtaa ilmaa hybridiakun (ajoakku) viilentämiseen. Jos ilmanottoaukko
tukkeutuu, saattaa hybridiakku yli-
kuumentua, mikä laskee hybridia-
kun tehoa.
Törmäystunnistimien havaitessa tietyn asteisen törmäyksen, hätäsulku-
järjestelmä katkaisee korkeajännitevirran ja pysäyttää polttoainepum-
pun minimoidakseen sä hköiskun ja polttoainevuodon mahdollisuuden.
Jos hätäsulkujärjestelmä aktivoituu, auto ei enää käynnisty. Ota yhteyttä
valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon hybridijärjestelmän
käynnistämiseksi uudelleen.
Näyttöön ilmestyy automaatt isesti viesti, jos hybridijärjestelmään tulee
toimintahäiriö tai jos kuljettaja yr ittää käyttää järjestelmää väärällä
tavalla.
Jos monitoiminäyttöön ilmestyy
varoitusviesti, lue viesti ja toimi
ohjeiden mukaisesti. ( →S. 448)
Hybridiakun (ajoakku) ilmanottoaukko
Hätäsulkujärjestelmä
Hybridijärjestelmän varoitusviestit
OM12L07FI.book Page 70 Friday, January 27, 2017 2:53 PM
