TOYOTA AURIS TOURING SPORTS 2015 Betriebsanleitungen (in German)

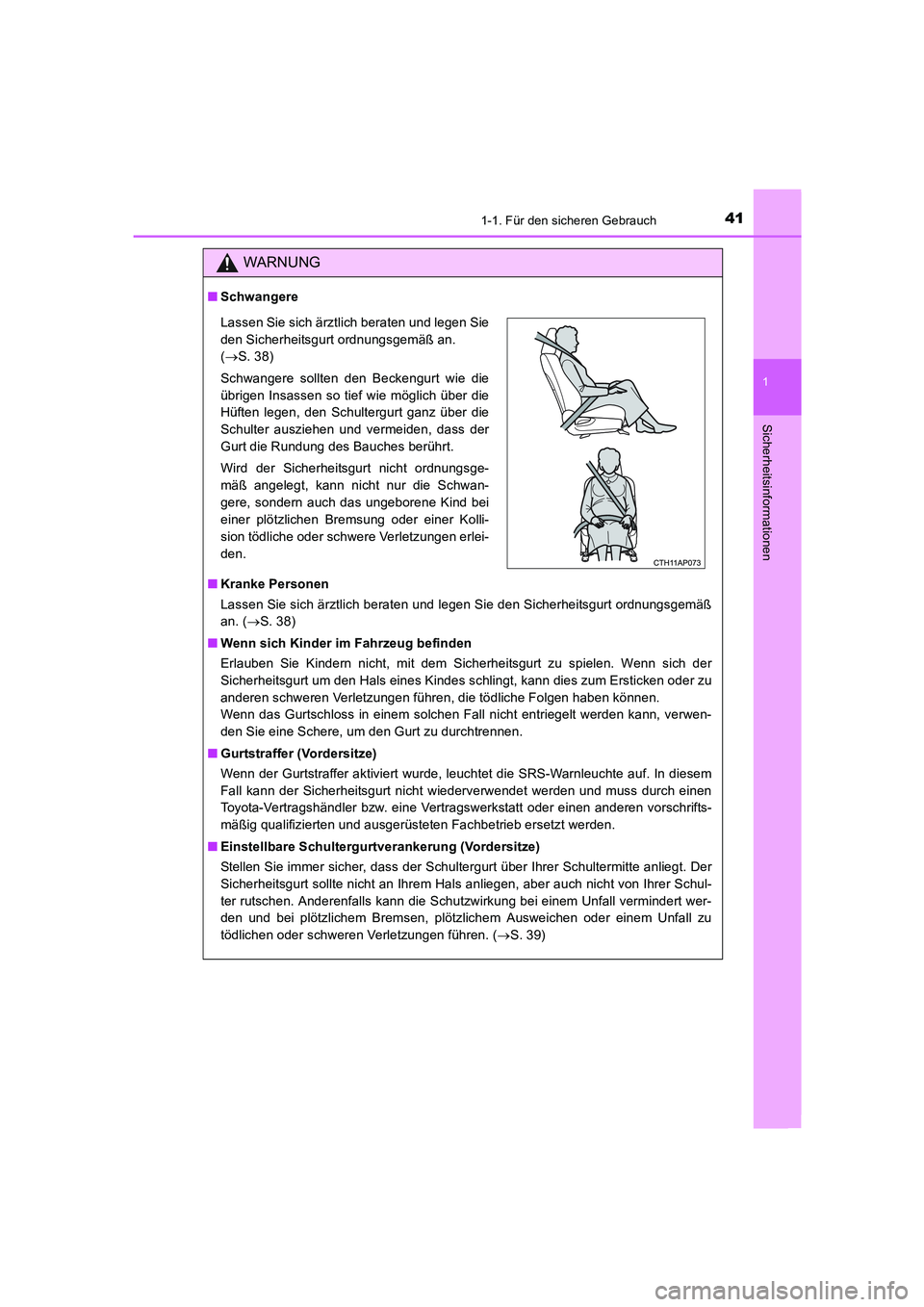

411-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_Touring_Sport_EM (OM12J33M)
WARNUNG
■Schwangere
■Kranke Personen
Lassen Sie sich ärztlich beraten und legen Sie den Sicherheitsgurt ordnungsgemäß
an. (→S. 38)
■Wenn sich Kinder im Fahrzeug befinden
Erlauben Sie Kindern nicht, mit dem Sicherheitsgurt zu spielen. Wenn sich der
Sicherheitsgurt um den Hals eines Kindes schlingt, kann dies zum Ersticken oder zu
anderen schweren Verletzungen führen, die tödliche Folgen haben können.
Wenn das Gurtschloss in einem solchen Fall nicht entriegelt werden kann, verwen-
den Sie eine Schere, um den Gurt zu durchtrennen.
■Gurtstraffer (Vordersitze)
Wenn der Gurtstraffer aktiviert wurde, leuchtet die SRS-Warnleuchte auf. In diesem
Fall kann der Sicherheitsgurt nicht wiederverwendet werden und muss durch einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb ersetzt werden.
■Einstellbare Schultergurtverankerung (Vordersitze)
Stellen Sie immer sicher, dass der Schultergurt über Ihrer Schultermitte anliegt. Der
Sicherheitsgurt sollte nicht an Ihrem Hals anliegen, aber auch nicht von Ihrer Schul-
ter rutschen. Anderenfalls kann die Schutzwirkung bei einem Unfall vermindert wer-
den und bei plötzlichem Bremsen, plötzlichem Ausweichen oder einem Unfall zu
tödlichen oder schweren Verletzungen führen. (→S. 39)
Lassen Sie sich ärztlich beraten und legen Sie
den Sicherheitsgurt ordnungsgemäß an.
(→S. 38)
Schwangere sollten den Beckengurt wie die
übrigen Insassen so tief wie möglich über die
Hüften legen, den Schultergurt ganz über die
Schulter ausziehen und vermeiden, dass der
Gurt die Rundung des Bauches berührt.
Wird der Sicherheitsgurt nicht ordnungsge-
mäß angelegt, kann nicht nur die Schwan-
gere, sondern auch das ungeborene Kind bei
einer plötzlichen Bremsung oder einer Kolli-
sion tödliche oder schwere Verletzungen erlei-
den.
AURIS Touring Sports_OM_EM_OM12J33M.book 41 ページ ２０１５年３月３日　火曜日　午後１２時５分

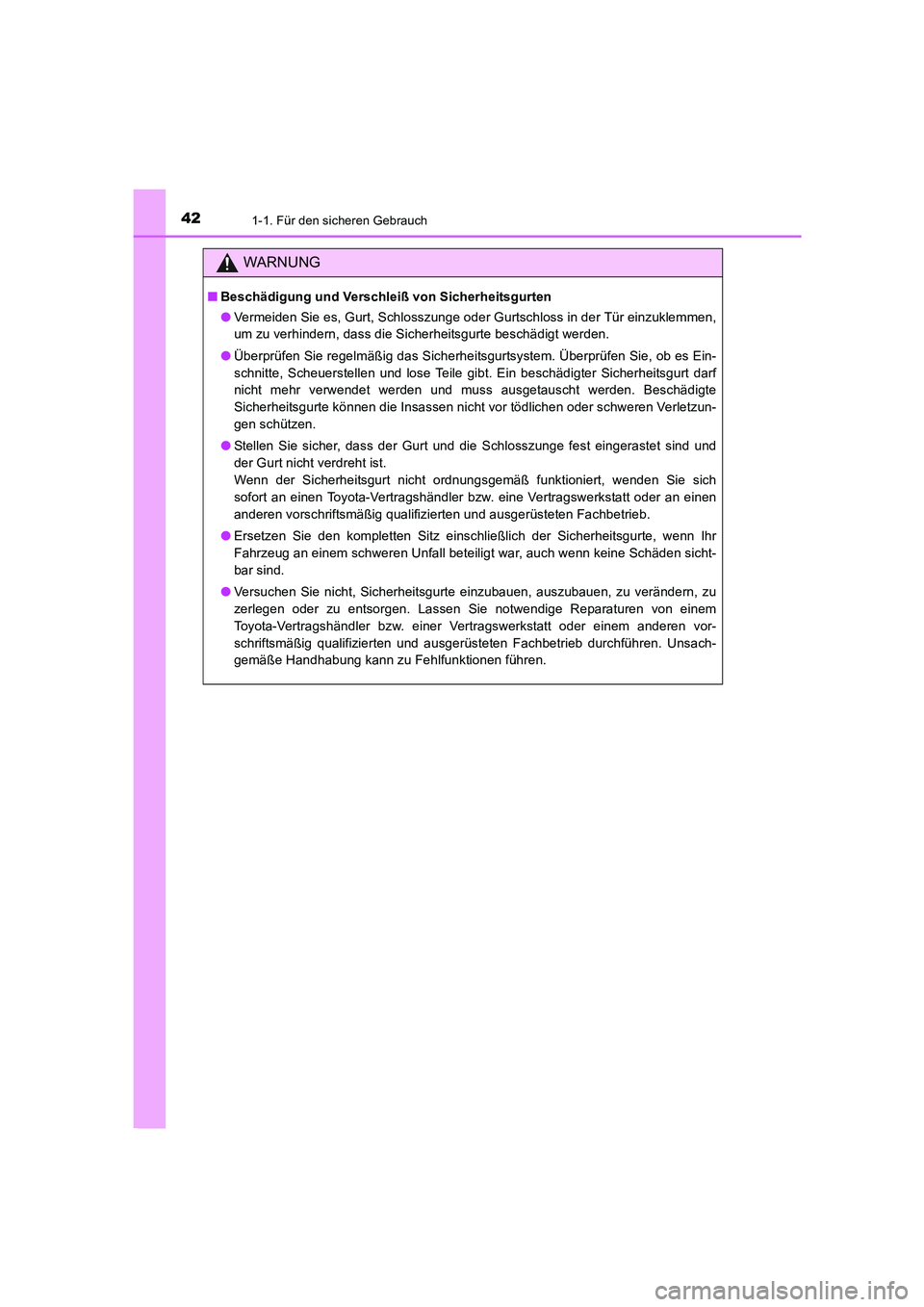

421-1. Für den sicheren Gebrauch
UK_AURIS_Touring_Sport_EM (OM12J33M)
WARNUNG
■Beschädigung und Verschleiß von Sicherheitsgurten
●Vermeiden Sie es, Gurt, Schlosszunge oder Gurtschloss in der Tür einzuklemmen,
um zu verhindern, dass die Sicherheitsgurte beschädigt werden.
●Überprüfen Sie regelmäßig das Sicherheitsgurtsystem. Überprüfen Sie, ob es Ein-
schnitte, Scheuerstellen und lose Teile gibt. Ein beschädigter Sicherheitsgurt darf
nicht mehr verwendet werden und muss ausgetauscht werden. Beschädigte
Sicherheitsgurte können die Insassen nicht vor tödlichen oder schweren Verletzun-
gen schützen.
●Stellen Sie sicher, dass der Gurt und die Schlosszunge fest eingerastet sind und
der Gurt nicht verdreht ist.
Wenn der Sicherheitsgurt nicht ordnungsgemäß funktioniert, wenden Sie sich
sofort an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
●Ersetzen Sie den kompletten Sitz einschließlich der Sicherheitsgurte, wenn Ihr
Fahrzeug an einem schweren Unfall beteiligt war, auch wenn keine Schäden sicht-
bar sind.
●Versuchen Sie nicht, Sicherheitsgurte einzubauen, auszubauen, zu verändern, zu
zerlegen oder zu entsorgen. Lassen Sie notwendige Reparaturen von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb durchführen. Unsach-
gemäße Handhabung kann zu Fehlfunktionen führen.
AURIS Touring Sports_OM_EM_OM12J33M.book 42 ページ ２０１５年３月３日　火曜日　午後１２時５分

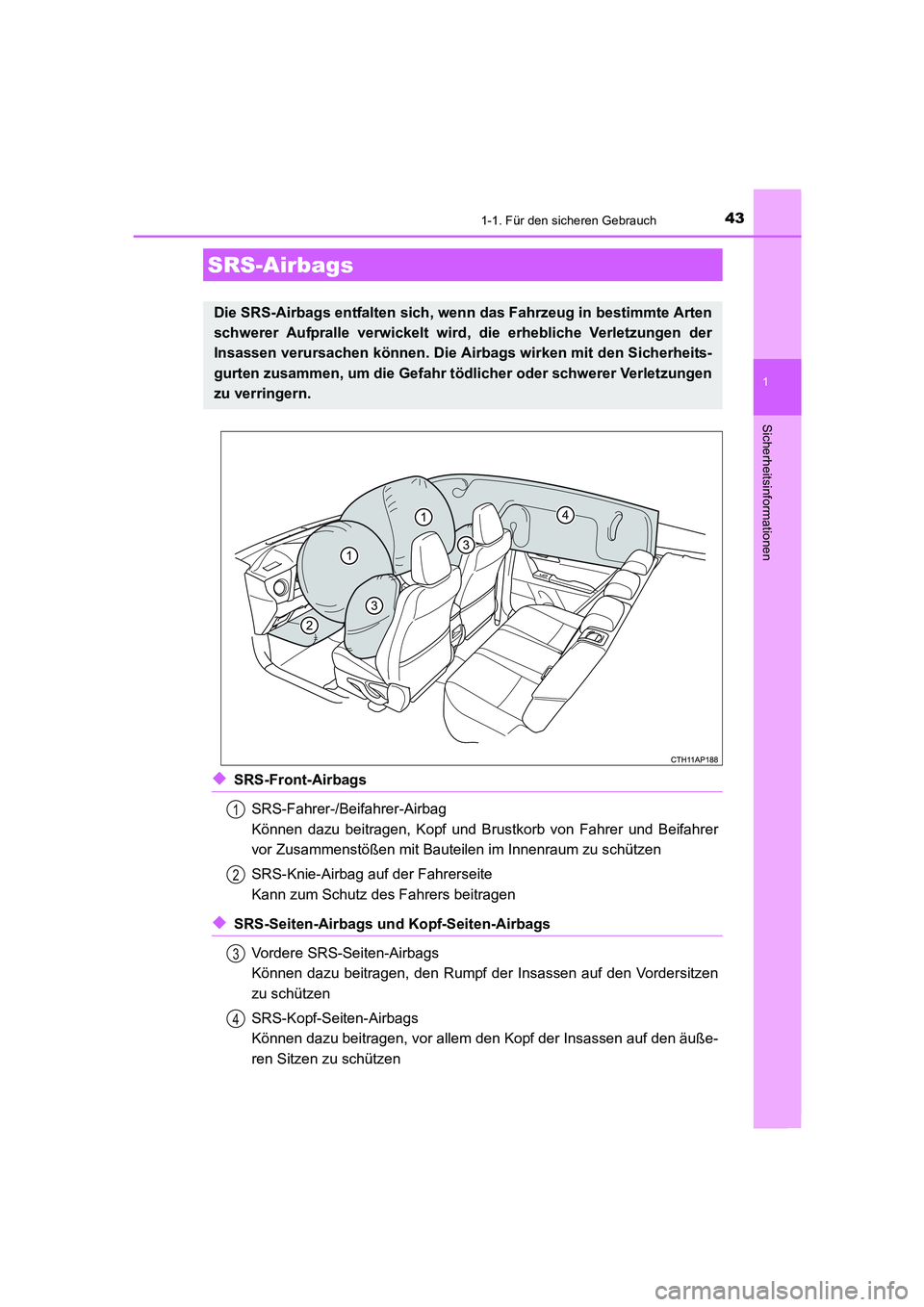

431-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_Touring_Sport_EM (OM12J33M)
◆SRS-Front-Airbags
SRS-Fahrer-/Beifahrer-Airbag
Können dazu beitragen, Kopf und Brustkorb von Fahrer und Beifahrer
vor Zusammenstößen mit Bauteilen im Innenraum zu schützen
SRS-Knie-Airbag auf der Fahrerseite
Kann zum Schutz des Fahrers beitragen
◆SRS-Seiten-Airbags und Kopf-Seiten-Airbags
Vordere SRS-Seiten-Airbags
Können dazu beitragen, den Rumpf der Insassen auf den Vordersitzen
zu schützen
SRS-Kopf-Seiten-Airbags
Können dazu beitragen, vor allem den Kopf der Insassen auf den äuße-
ren Sitzen zu schützen
SRS-Airbags
Die SRS-Airbags entfalten sich, wenn das Fahrzeug in bestimmte Arten
schwerer Aufpralle verwickelt wird, die erhebliche Verletzungen der
Insassen verursachen können. Die Airbags wirken mit den Sicherheits-
gurten zusammen, um die Gefahr tödlicher oder schwerer Verletzungen
zu verringern.
1
2
3
4
AURIS Touring Sports_OM_EM_OM12J33M.book 43 ページ ２０１５年３月３日　火曜日　午後１２時５分

441-1. Für den sicheren Gebrauch
UK_AURIS_Touring_Sport_EM (OM12J33M)

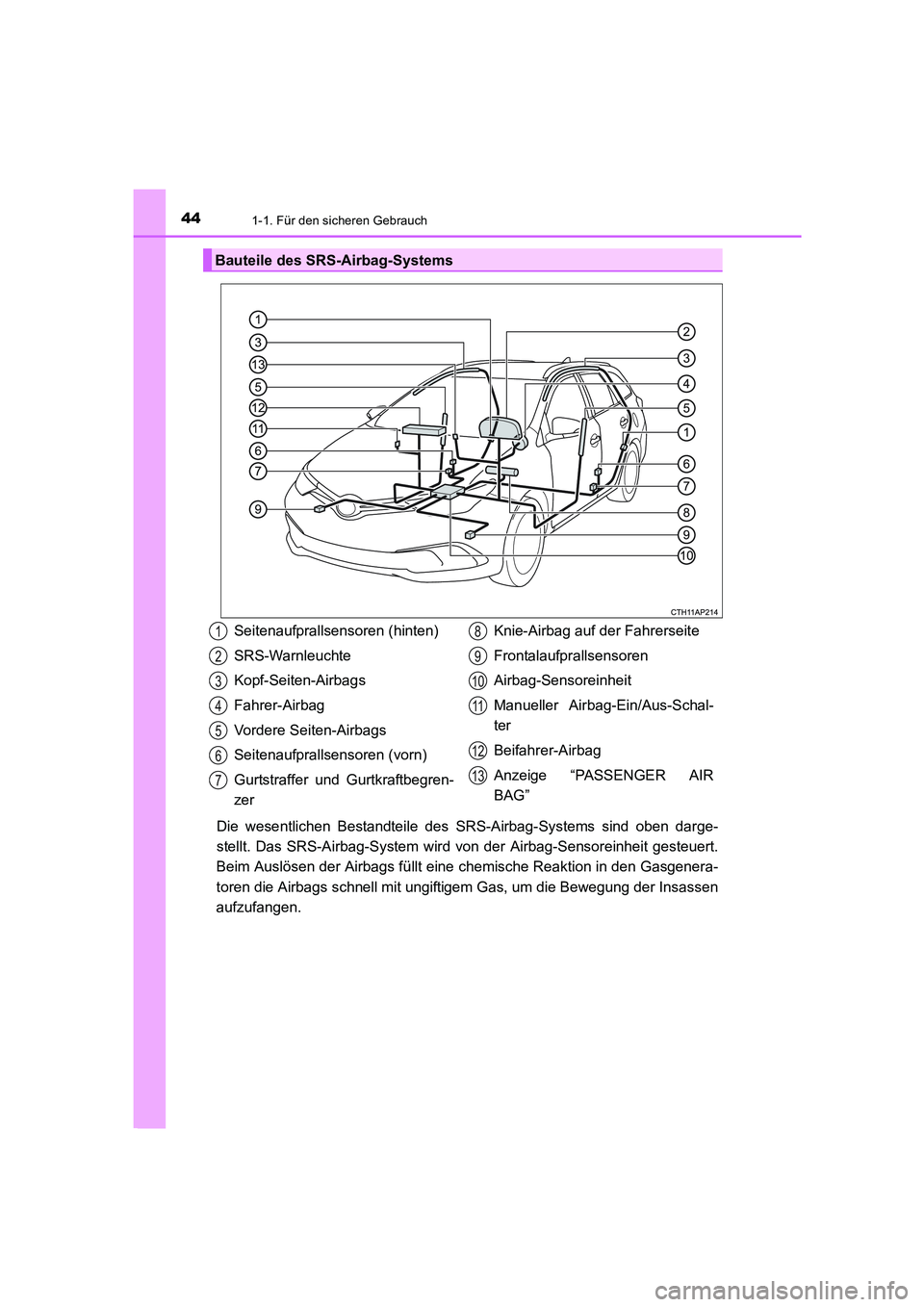

Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben darge-
stellt. Das SRS-Airbag-System wird von der Airbag-Sensoreinheit gesteuert.
Beim Auslösen der Airbags füllt eine chemische Reaktion in den Gasgenera-
toren die Airbags schnell mit ungiftigem Gas, um die Bewegung der Insassen
aufzufangen.
Bauteile des SRS-Airbag-Systems
Seitenaufprallsensoren (hinten)
SRS-Warnleuchte
Kopf-Seiten-Airbags
Fahrer-Airbag
Vordere Seiten-Airbags
Seitenaufprallsensoren (vorn)
Gurtstraffer und Gurtkraftbegren-
zerKnie-Airbag auf der Fahrerseite
Frontalaufprallsensoren
Airbag-Sensoreinheit
Manueller Airbag-Ein/Aus-Schal-
ter
Beifahrer-Airbag
Anzeige “PASSENGER AIR
BAG”1
2
3
4
5
6
7
8
9
10
11
12
13
AURIS Touring Sports_OM_EM_OM12J33M.book 44 ページ ２０１５年３月３日　火曜日　午後１２時５分

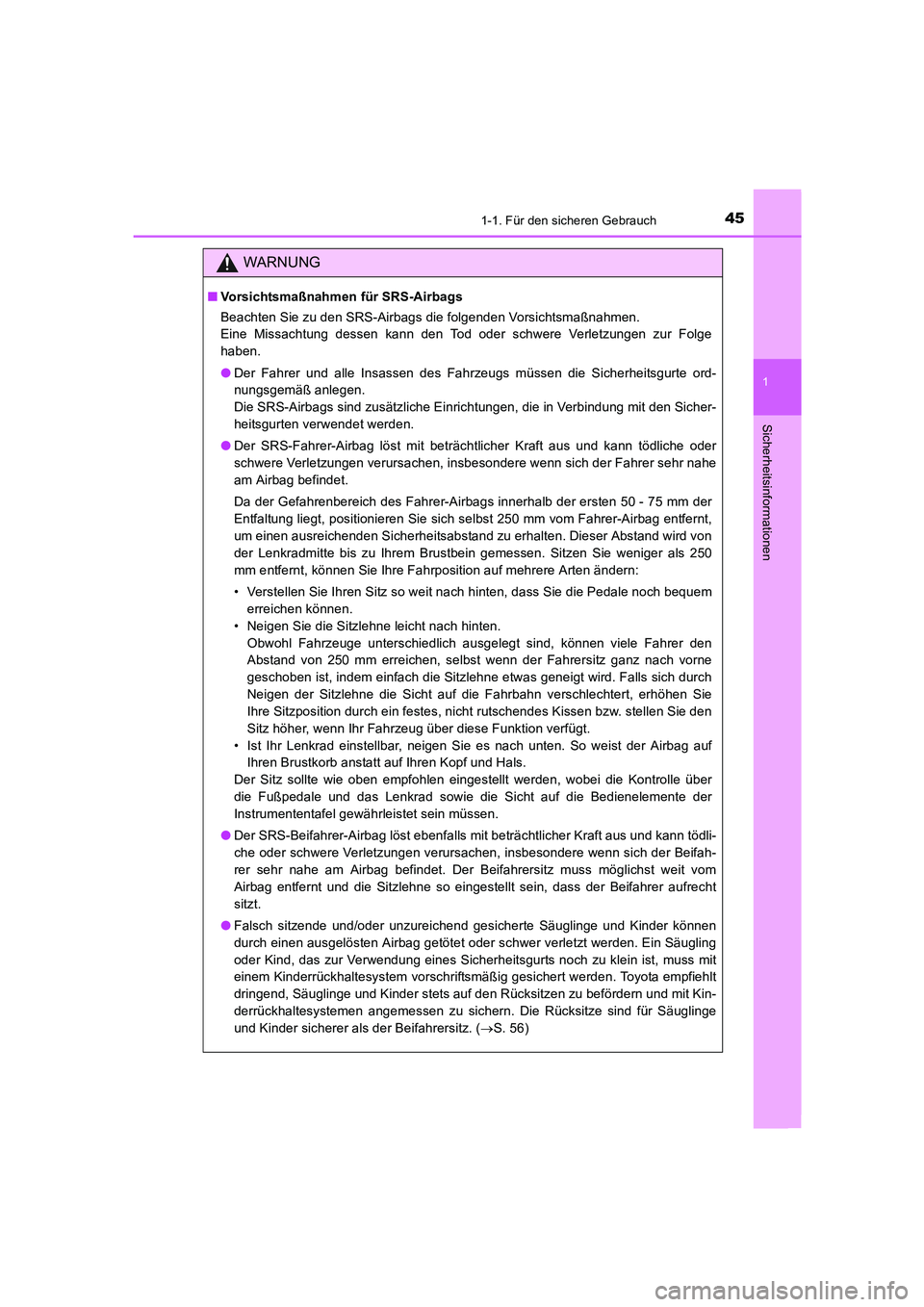

451-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_Touring_Sport_EM (OM12J33M)
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
Beachten Sie zu den SRS-Airbags die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
●Der Fahrer und alle Insassen des Fahrzeugs müssen die Sicherheitsgurte ord-
nungsgemäß anlegen.
Die SRS-Airbags sind zusätzliche Einrichtungen, die in Verbindung mit den Sicher-
heitsgurten verwendet werden.
●Der SRS-Fahrer-Airbag löst mit beträchtlicher Kraft aus und kann tödliche oder
schwere Verletzungen verursachen, insbesondere wenn sich der Fahrer sehr nahe
am Airbag befindet.
Da der Gefahrenbereich des Fahrer-Airbags innerhalb der ersten 50 - 75 mm der
Entfaltung liegt, positionieren Sie sich selbst 250 mm vom Fahrer-Airbag entfernt,
um einen ausreichenden Sicherheitsabstand zu erhalten. Dieser Abstand wird von
der Lenkradmitte bis zu Ihrem Brustbein gemessen. Sitzen Sie weniger als 250
mm entfernt, können Sie Ihre Fahrposition auf mehrere Arten ändern:
• Verstellen Sie Ihren Sitz so weit nach hinten, dass Sie die Pedale noch bequem
erreichen können.
• Neigen Sie die Sitzlehne leicht nach hinten.
Obwohl Fahrzeuge unterschiedlich ausgelegt sind, können viele Fahrer den
Abstand von 250 mm erreichen, selbst wenn der Fahrersitz ganz nach vorne
geschoben ist, indem einfach die Sitzlehne etwas geneigt wird. Falls sich durch
Neigen der Sitzlehne die Sicht auf die Fahrbahn verschlechtert, erhöhen Sie
Ihre Sitzposition durch ein festes, nicht rutschendes Kissen bzw. stellen Sie den
Sitz höher, wenn Ihr Fahrzeug über diese Funktion verfügt.
• Ist Ihr Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf
Ihren Brustkorb anstatt auf Ihren Kopf und Hals.
Der Sitz sollte wie oben empfohlen eingestellt werden, wobei die Kontrolle über
die Fußpedale und das Lenkrad sowie die Sicht auf die Bedienelemente der
Instrumententafel gewährleistet sein müssen.
●Der SRS-Beifahrer-Airbag löst ebenfalls mit beträchtlicher Kraft aus und kann tödli-
che oder schwere Verletzungen verursachen, insbesondere wenn sich der Beifah-
rer sehr nahe am Airbag befindet. Der Beifahrersitz muss möglichst weit vom
Airbag entfernt und die Sitzlehne so eingestellt sein, dass der Beifahrer aufrecht
sitzt.
●Falsch sitzende und/oder unzureichend gesicherte Säuglinge und Kinder können
durch einen ausgelösten Airbag getötet oder schwer verletzt werden. Ein Säugling
oder Kind, das zur Verwendung eines Sicherheitsgurts noch zu klein ist, muss mit
einem Kinderrückhaltesystem vorschriftsmäßig gesichert werden. Toyota empfiehlt
dringend, Säuglinge und Kinder stets auf den Rücksitzen zu befördern und mit Kin-
derrückhaltesystemen angemessen zu sichern. Die Rücksitze sind für Säuglinge
und Kinder sicherer als der Beifahrersitz. (→S. 56)
AURIS Touring Sports_OM_EM_OM12J33M.book 45 ページ ２０１５年３月３日　火曜日　午後１２時５分

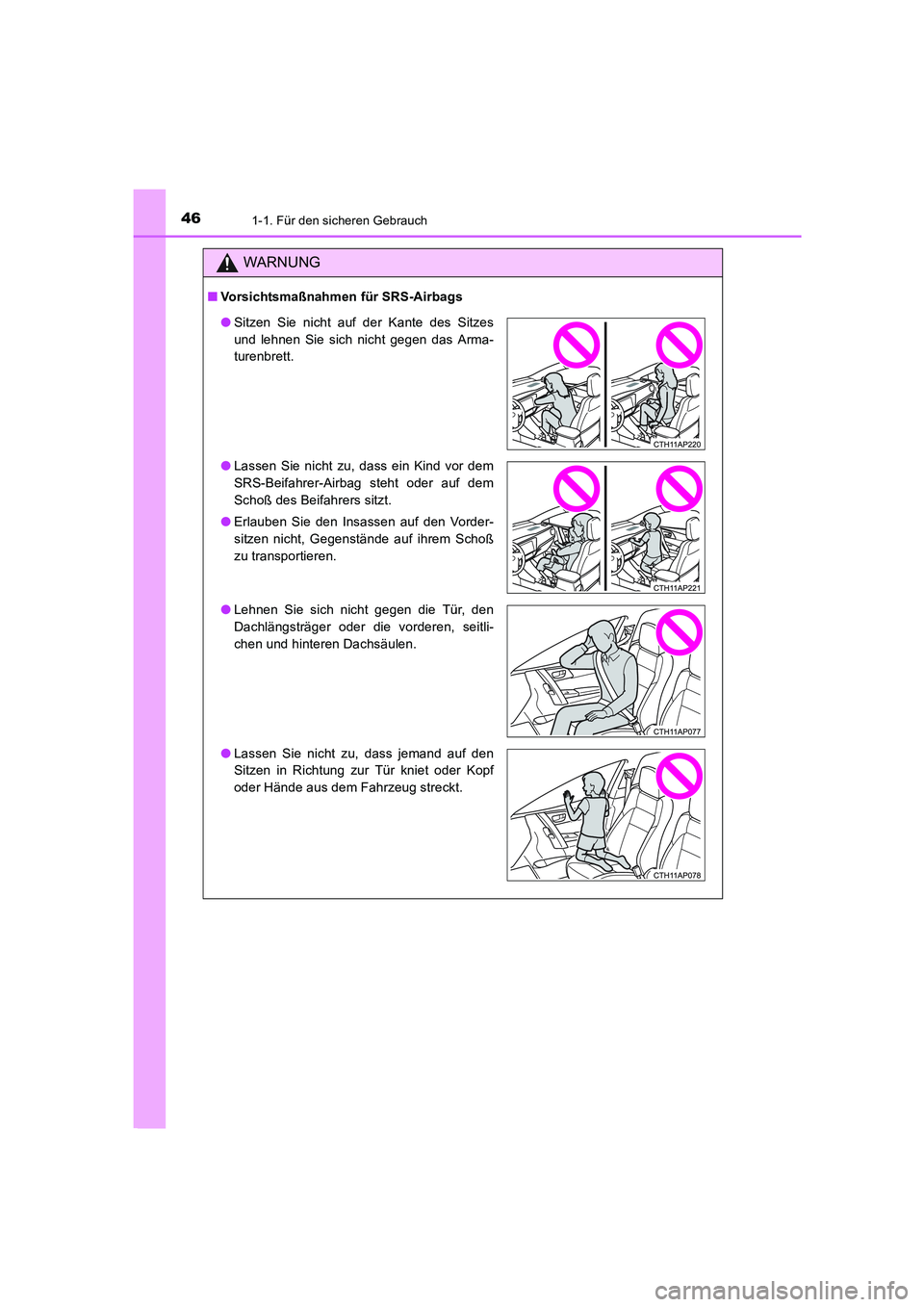

461-1. Für den sicheren Gebrauch
UK_AURIS_Touring_Sport_EM (OM12J33M)
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
●Sitzen Sie nicht auf der Kante des Sitzes
und lehnen Sie sich nicht gegen das Arma-
turenbrett.
●Lassen Sie nicht zu, dass ein Kind vor dem
SRS-Beifahrer-Airbag steht oder auf dem
Schoß des Beifahrers sitzt.
●Erlauben Sie den Insassen auf den Vorder-
sitzen nicht, Gegenstände auf ihrem Schoß
zu transportieren.
●Lehnen Sie sich nicht gegen die Tür, den
Dachlängsträger oder die vorderen, seitli-
chen und hinteren Dachsäulen.
●Lassen Sie nicht zu, dass jemand auf den
Sitzen in Richtung zur Tür kniet oder Kopf
oder Hände aus dem Fahrzeug streckt.
AURIS Touring Sports_OM_EM_OM12J33M.book 46 ページ ２０１５年３月３日　火曜日　午後１２時５分

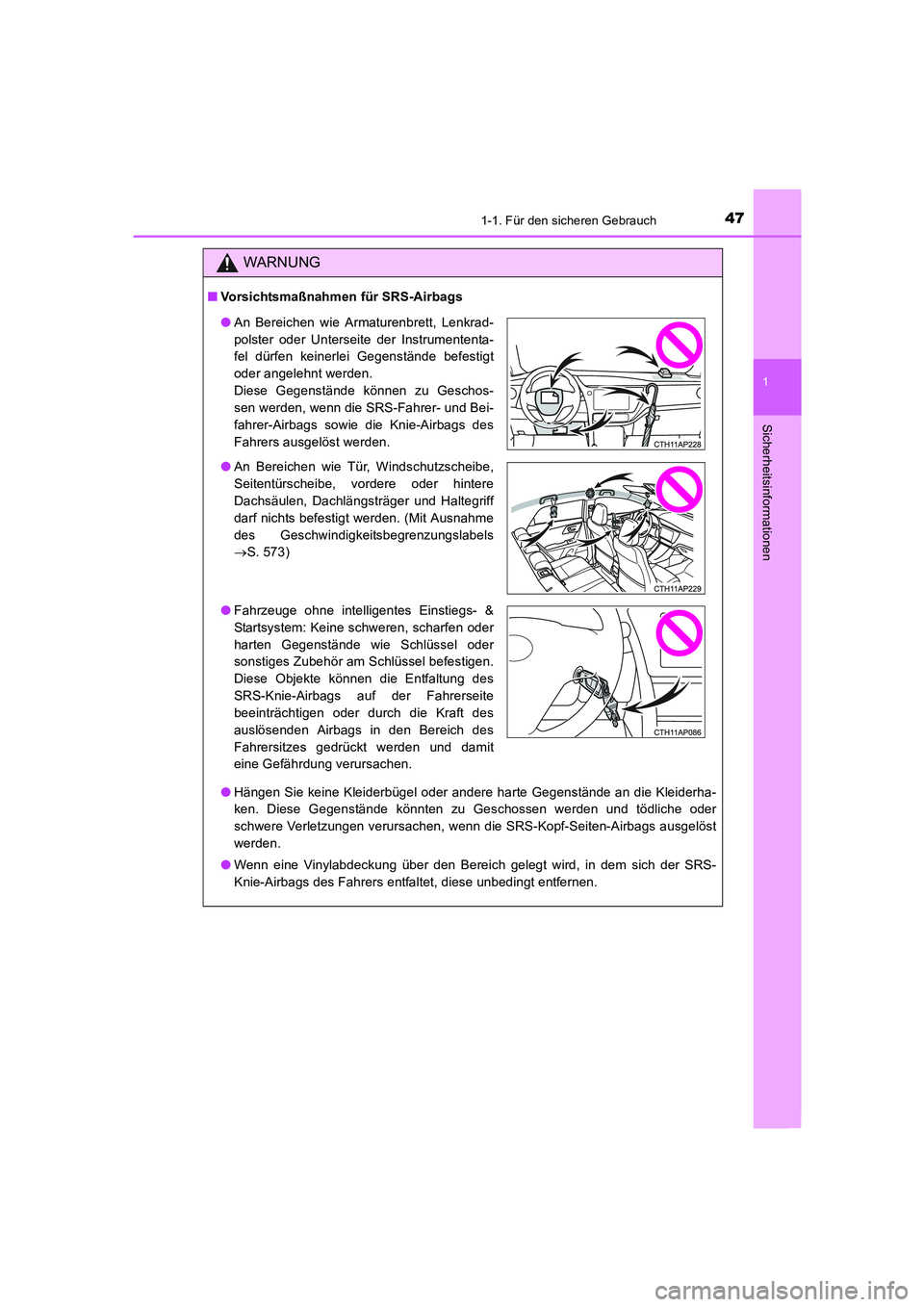

471-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_Touring_Sport_EM (OM12J33M)
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
●Hängen Sie keine Kleiderbügel oder andere harte Gegenstände an die Kleiderha-
ken. Diese Gegenstände könnten zu Geschossen werden und tödliche oder
schwere Verletzungen verursachen, wenn die SRS-Kopf-Seiten-Airbags ausgelöst
werden.
●Wenn eine Vinylabdeckung über den Bereich gelegt wird, in dem sich der SRS-
Knie-Airbags des Fahrers entfaltet, diese unbedingt entfernen.
●An Bereichen wie Armaturenbrett, Lenkrad-
polster oder Unterseite der Instrumententa-
fel dürfen keinerlei Gegenstände befestigt
oder angelehnt werden.
Diese Gegenstände können zu Geschos-
sen werden, wenn die SRS-Fahrer- und Bei-
fahrer-Airbags sowie die Knie-Airbags des
Fahrers ausgelöst werden.
●An Bereichen wie Tür, Windschutzscheibe,
Seitentürscheibe, vordere oder hintere
Dachsäulen, Dachlängsträger und Haltegriff
darf nichts befestigt werden. (Mit Ausnahme
des Geschwindigkeitsbegrenzungslabels
→S. 573)
●Fahrzeuge ohne intelligentes Einstiegs- &
Startsystem: Keine schweren, scharfen oder
harten Gegenstände wie Schlüssel oder
sonstiges Zubehör am Schlüssel befestigen.
Diese Objekte können die Entfaltung des
SRS-Knie-Airbags auf der Fahrerseite
beeinträchtigen oder durch die Kraft des
auslösenden Airbags in den Bereich des
Fahrersitzes gedrückt werden und damit
eine Gefährdung verursachen.
AURIS Touring Sports_OM_EM_OM12J33M.book 47 ページ ２０１５年３月３日　火曜日　午後１２時５分

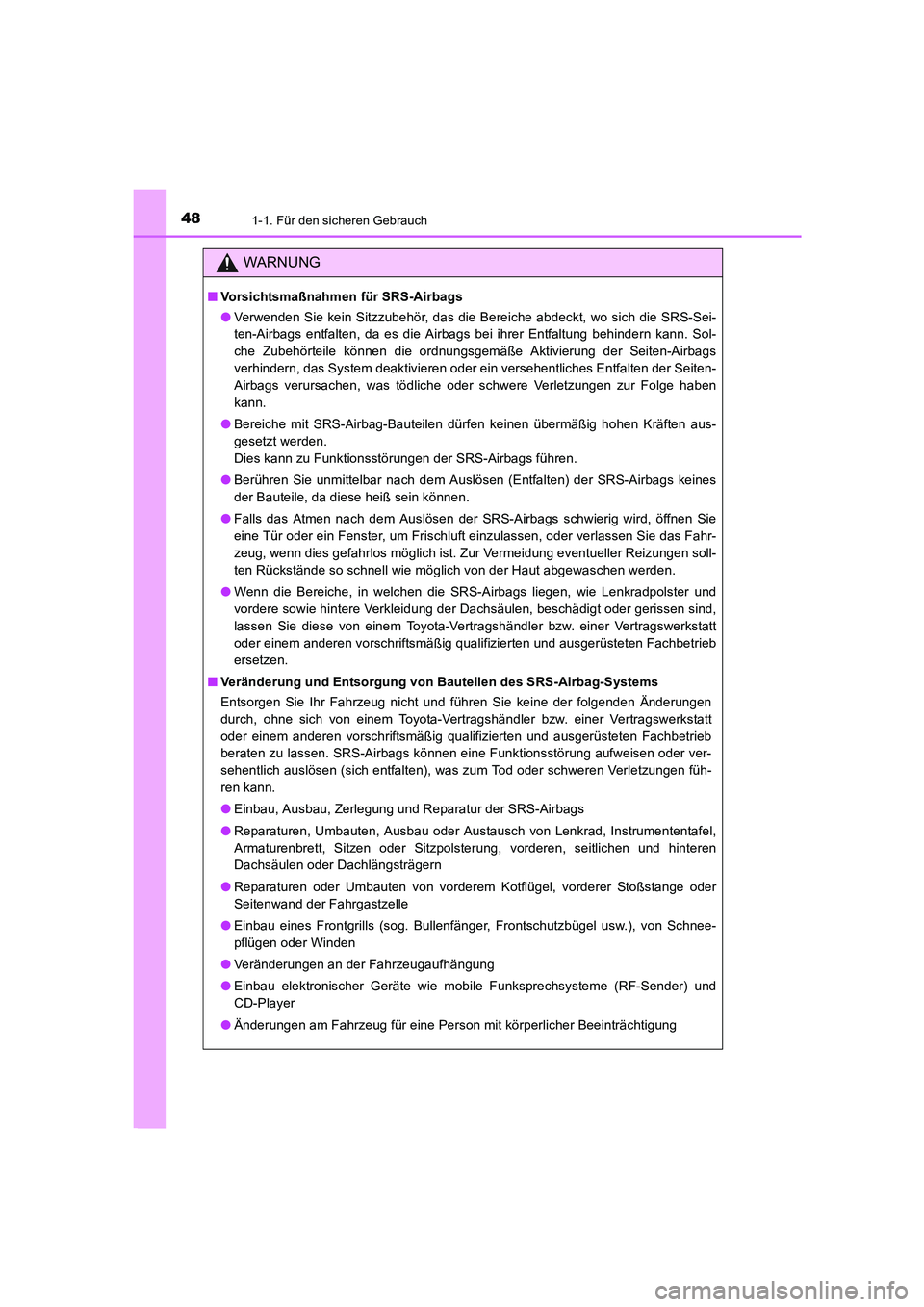

481-1. Für den sicheren Gebrauch
UK_AURIS_Touring_Sport_EM (OM12J33M)
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
●Verwenden Sie kein Sitzzubehör, das die Bereiche abdeckt, wo sich die SRS-Sei-
ten-Airbags entfalten, da es die Airbags bei ihrer Entfaltung behindern kann. Sol-
che Zubehörteile können die ordnungsgemäße Aktivierung der Seiten-Airbags
verhindern, das System deaktivieren oder ein versehentliches Entfalten der Seiten-
Airbags verursachen, was tödliche oder schwere Verletzungen zur Folge haben
kann.
●Bereiche mit SRS-Airbag-Bauteilen dürfen keinen übermäßig hohen Kräften aus-
gesetzt werden.
Dies kann zu Funktionsstörungen der SRS-Airbags führen.
●Berühren Sie unmittelbar nach dem Auslösen (Entfalten) der SRS-Airbags keines
der Bauteile, da diese heiß sein können.
●Falls das Atmen nach dem Auslösen der SRS-Airbags schwierig wird, öffnen Sie
eine Tür oder ein Fenster, um Frischluft einzulassen, oder verlassen Sie das Fahr-
zeug, wenn dies gefahrlos möglich ist. Zur Vermeidung eventueller Reizungen soll-
ten Rückstände so schnell wie möglich von der Haut abgewaschen werden.
●Wenn die Bereiche, in welchen die SRS-Airbags liegen, wie Lenkradpolster und
vordere sowie hintere Verkleidung der Dachsäulen, beschädigt oder gerissen sind,
lassen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
ersetzen.
■Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems
Entsorgen Sie Ihr Fahrzeug nicht und führen Sie keine der folgenden Änderungen
durch, ohne sich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
beraten zu lassen. SRS-Airbags können eine Funktionsstörung aufweisen oder ver-
sehentlich auslösen (sich entfalten), was zum Tod oder schweren Verletzungen füh-
ren kann.
●Einbau, Ausbau, Zerlegung und Reparatur der SRS-Airbags
●Reparaturen, Umbauten, Ausbau oder Austausch von Lenkrad, Instrumententafel,
Armaturenbrett, Sitzen oder Sitzpolsterung, vorderen, seitlichen und hinteren
Dachsäulen oder Dachlängsträgern
●Reparaturen oder Umbauten von vorderem Kotflügel, vorderer Stoßstange oder
Seitenwand der Fahrgastzelle
●Einbau eines Frontgrills (sog. Bullenfänger, Frontschutzbügel usw.), von Schnee-
pflügen oder Winden
●Veränderungen an der Fahrzeugaufhängung
●Einbau elektronischer Geräte wie mobile Funksprechsysteme (RF-Sender) und
CD-Player
●Änderungen am Fahrzeug für eine Person mit körperlicher Beeinträchtigung
AURIS Touring Sports_OM_EM_OM12J33M.book 48 ページ ２０１５年３月３日　火曜日　午後１２時５分

491-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_Touring_Sport_EM (OM12J33M)

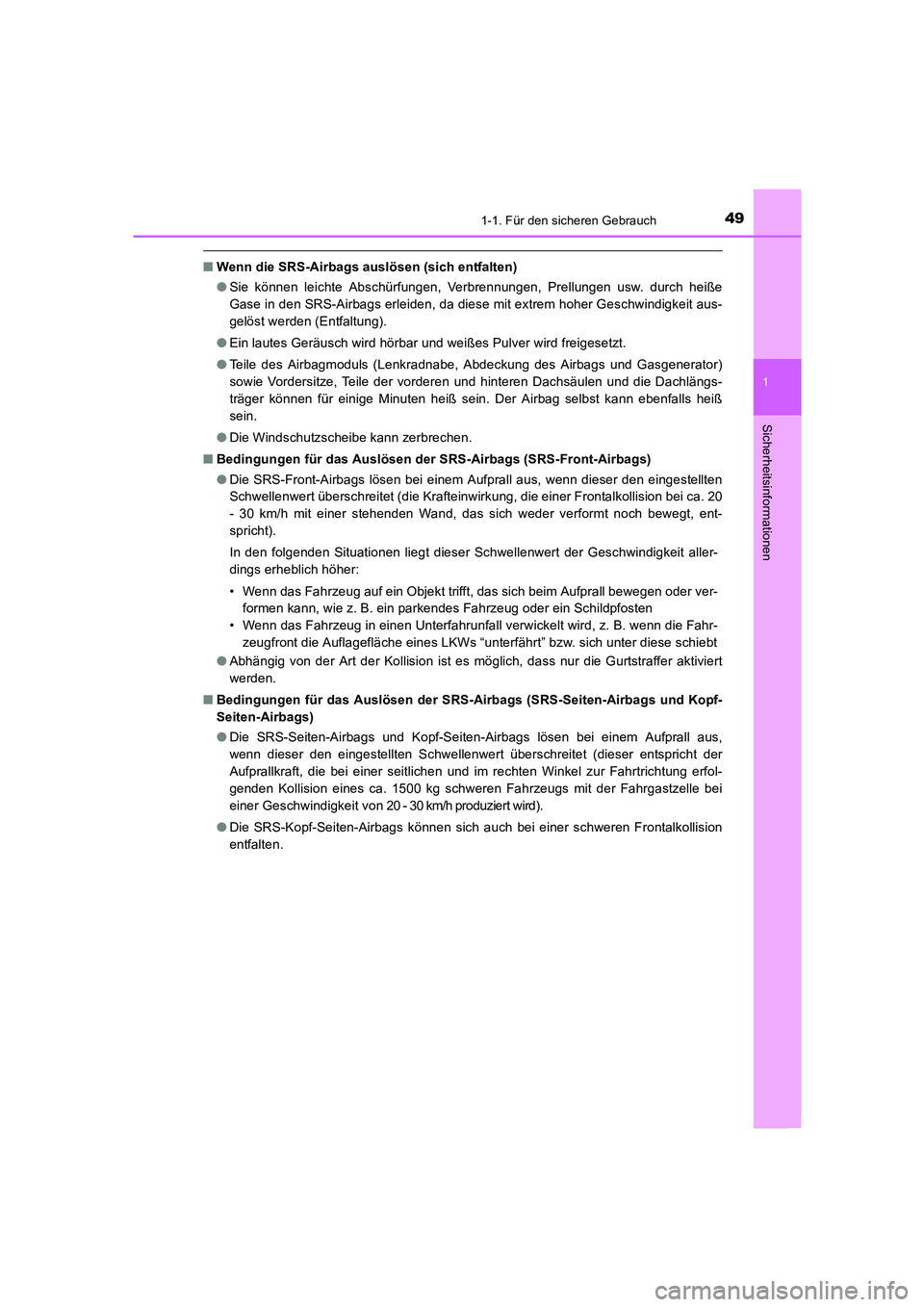

■Wenn die SRS-Airbags auslösen (sich entfalten)
●Sie können leichte Abschürfungen, Verbrennungen, Prellungen usw. durch heiße
Gase in den SRS-Airbags erleiden, da diese mit extrem hoher Geschwindigkeit aus-
gelöst werden (Entfaltung).
●Ein lautes Geräusch wird hörbar und weißes Pulver wird freigesetzt.
●Teile des Airbagmoduls (Lenkradnabe, Abdeckung des Airbags und Gasgenerator)
sowie Vordersitze, Teile der vorderen und hinteren Dachsäulen und die Dachlängs-
träger können für einige Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß
sein.
●Die Windschutzscheibe kann zerbrechen.
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
●Die SRS-Front-Airbags lösen bei einem Aufprall aus, wenn dieser den eingestellten
Schwellenwert überschreitet (die Krafteinwirkung, die einer Frontalkollision bei ca. 20
- 30 km/h mit einer stehenden Wand, das sich weder verformt noch bewegt, ent-
spricht).
In den folgenden Situationen liegt dieser Schwellenwert der Geschwindigkeit aller-
dings erheblich höher:
• Wenn das Fahrzeug auf ein Objekt trifft, das sich beim Aufprall bewegen oder ver-
formen kann, wie z. B. ein parkendes Fahrzeug oder ein Schildpfosten
• Wenn das Fahrzeug in einen Unterfahrunfall verwickelt wird, z. B. wenn die Fahr-
zeugfront die Auflagefläche eines LKWs “unterfährt” bzw. sich unter diese schiebt
●Abhängig von der Art der Kollision ist es möglich, dass nur die Gurtstraffer aktiviert
werden.
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten-Airbags und Kopf-
Seiten-Airbags)
●Die SRS-Seiten-Airbags und Kopf-Seiten-Airbags lösen bei einem Aufprall aus,
wenn dieser den eingestellten Schwellenwert überschreitet (dieser entspricht der
Aufprallkraft, die bei einer seitlichen und im rechten Winkel zur Fahrtrichtung erfol-
genden Kollision eines ca. 1500 kg schweren Fahrzeugs mit der Fahrgastzelle bei
einer Geschwindigkeit von 20 - 30 km/h produziert wird).
●Die SRS-Kopf-Seiten-Airbags können sich auch bei einer schweren Frontalkollision
entfalten.
AURIS Touring Sports_OM_EM_OM12J33M.book 49 ページ ２０１５年３月３日　火曜日　午後１２時５分

501-1. Für den sicheren Gebrauch

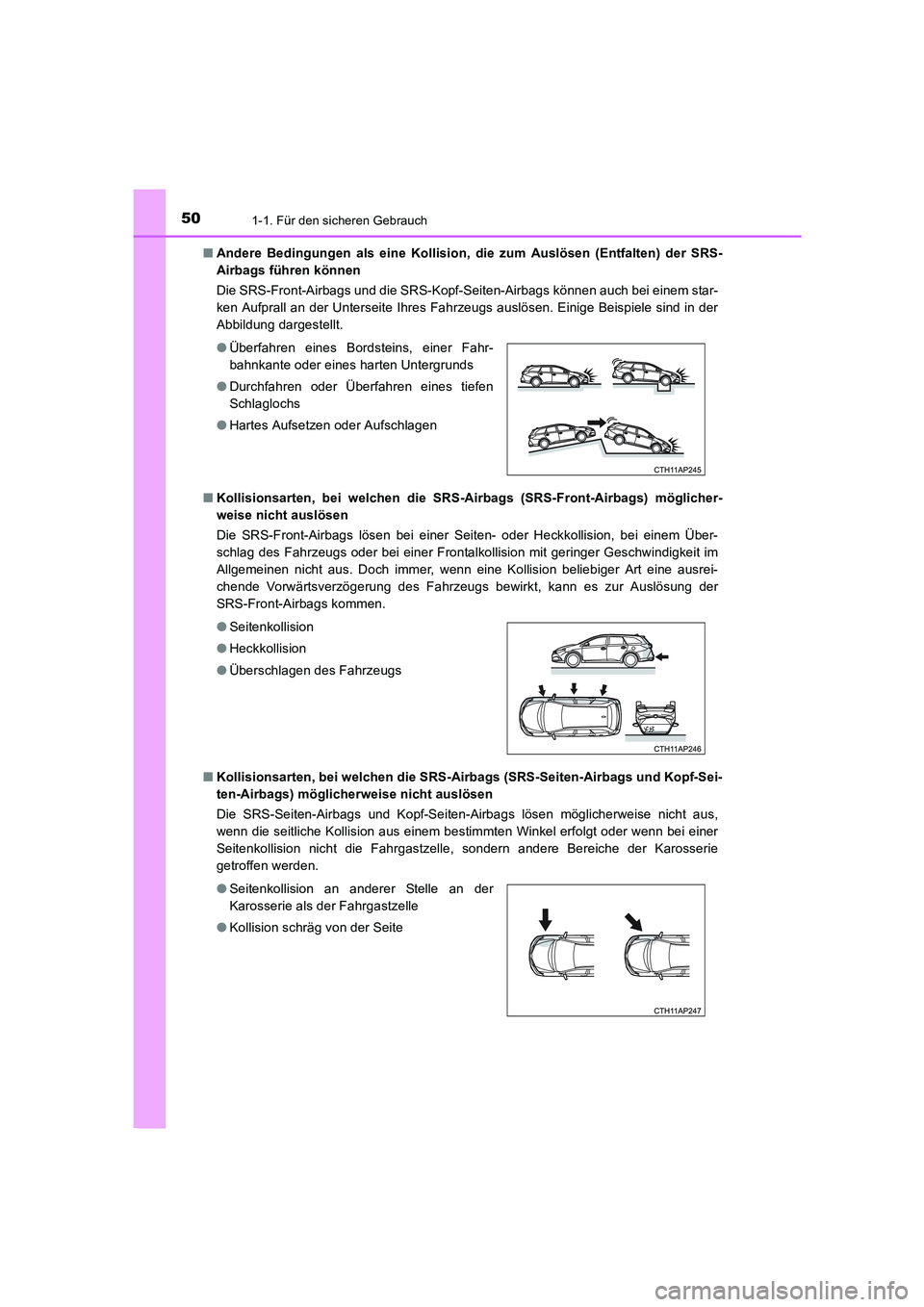

UK_AURIS_Touring_Sport_EM (OM12J33M)■Andere Bedingungen als eine Kollision, die zum Auslösen (Entfalten) der SRS-
Airbags führen können
Die SRS-Front-Airbags und die SRS-Kopf-Seiten-Airbags können auch bei einem star-
ken Aufprall an der Unterseite Ihres Fahrzeugs auslösen. Einige Beispiele sind in der
Abbildung dargestellt.
■Kollisionsarten, bei welchen die SRS-Airbags (SRS-Front-Airbags) möglicher-
weise nicht auslösen
Die SRS-Front-Airbags lösen bei einer Seiten- oder Heckkollision, bei einem Über-
schlag des Fahrzeugs oder bei einer Frontalkollision mit geringer Geschwindigkeit im
Allgemeinen nicht aus. Doch immer, wenn eine Kollision beliebiger Art eine ausrei-
chende Vorwärtsverzögerung des Fahrzeugs bewirkt, kann es zur Auslösung der
SRS-Front-Airbags kommen.
■Kollisionsarten, bei welchen die SRS-Airbags (SRS-Seiten-Airbags und Kopf-Sei-
ten-Airbags) möglicherweise nicht auslösen
Die SRS-Seiten-Airbags und Kopf-Seiten-Airbags lösen möglicherweise nicht aus,
wenn die seitliche Kollision aus einem bestimmten Winkel erfolgt oder wenn bei einer
Seitenkollision nicht die Fahrgastzelle, sondern andere Bereiche der Karosserie
getroffen werden. ●Überfahren eines Bordsteins, einer Fahr-
bahnkante oder eines harten Untergrunds
●Durchfahren oder Überfahren eines tiefen
Schlaglochs
●Hartes Aufsetzen oder Aufschlagen
●Seitenkollision
●Heckkollision
●Überschlagen des Fahrzeugs
●Seitenkollision an anderer Stelle an der
Karosserie als der Fahrgastzelle
●Kollision schräg von der Seite
AURIS Touring Sports_OM_EM_OM12J33M.book 50 ページ ２０１５年３月３日　火曜日　午後１２時５分
