TOYOTA AURIS TOURING SPORTS 2016 Betriebsanleitungen (in German)

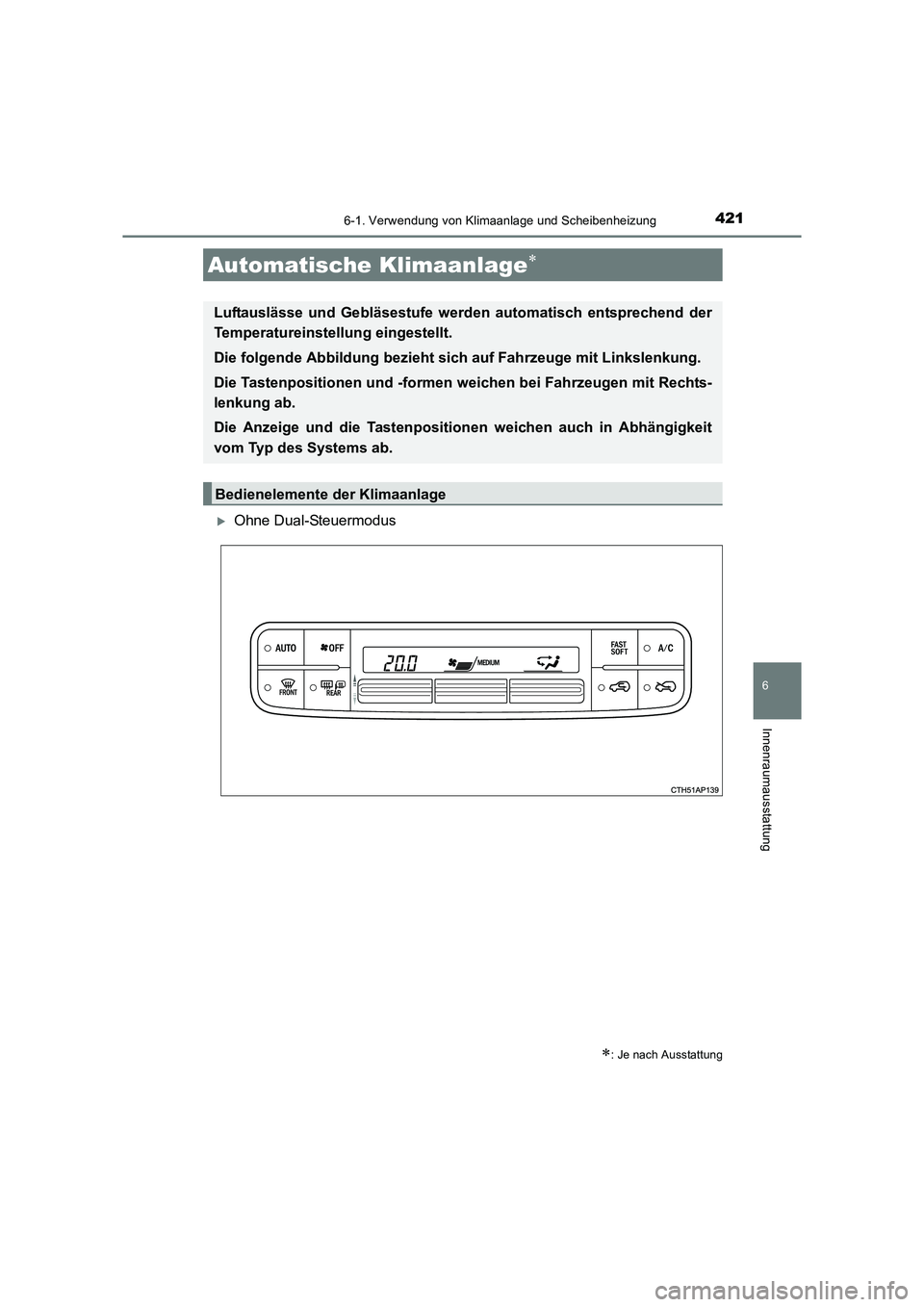

4216-1. Verwendung von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
UK_AURIS_Touring_Sports_EM (OM12K55M)
XOhne Dual-Steuermodus
Automatische Klimaanlage∗
∗: Je nach Ausstattung
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
Temperatureinstellung eingestellt.
Die folgende Abbildung bezieht sich auf Fahrzeuge mit Linkslenkung.
Die Tastenpositionen und -formen weichen bei Fahrzeugen mit Rechts-
lenkung ab.
Die Anzeige und die Tastenpositionen weichen auch in Abhängigkeit
vom Typ des Systems ab.
Bedienelemente der Klimaanlage

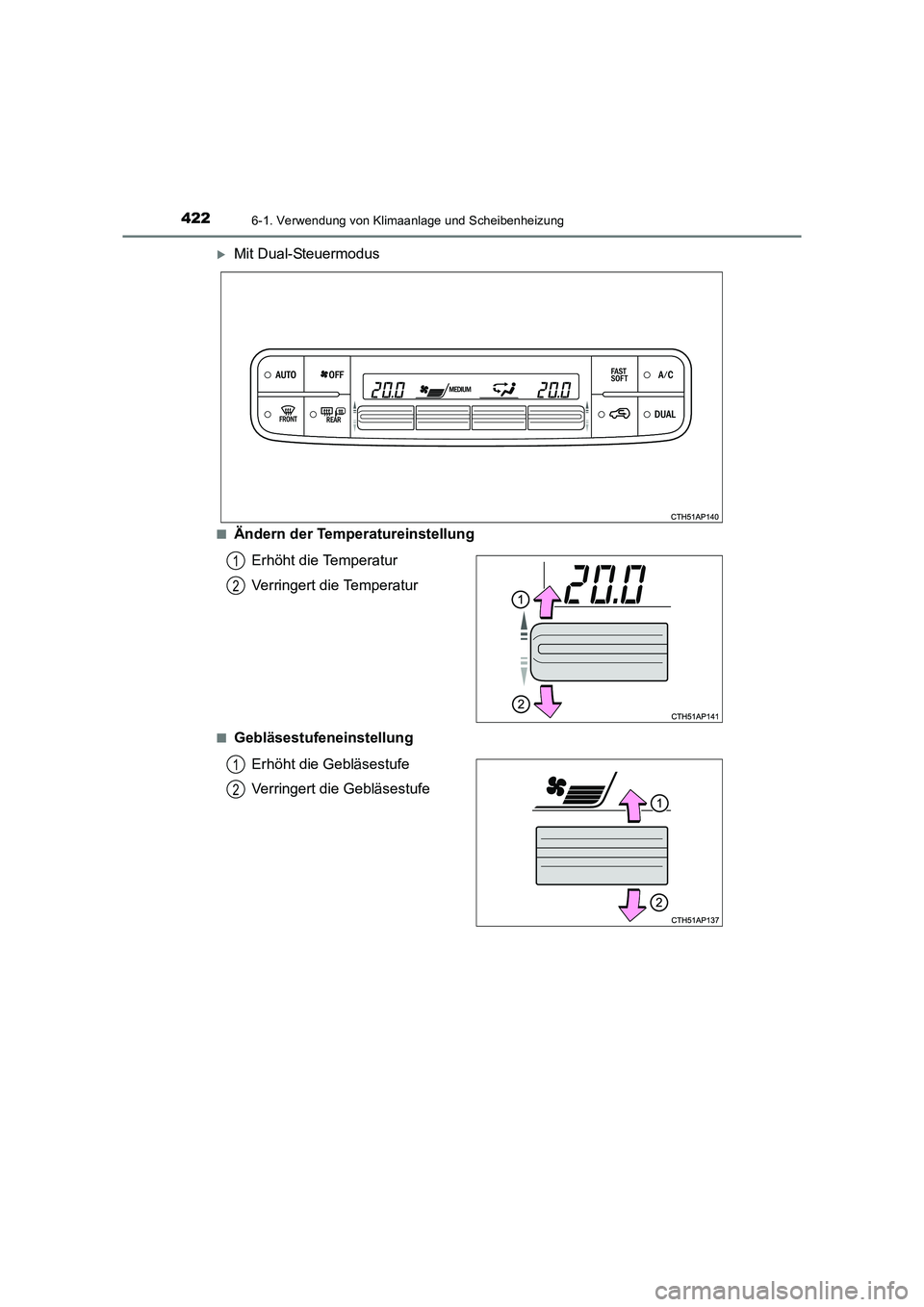

4226-1. Verwendung von Klimaanlage und Scheibenheizung
UK_AURIS_Touring_Sports_EM (OM12K55M)
XMit Dual-Steuermodus
■Ändern der TemperatureinstellungErhöht die Temperatur
Verringert die Temperatur
■Gebläsestufeneinstellung
Erhöht die Gebläsestufe
Verringert die Gebläsestufe
1
2
1
2

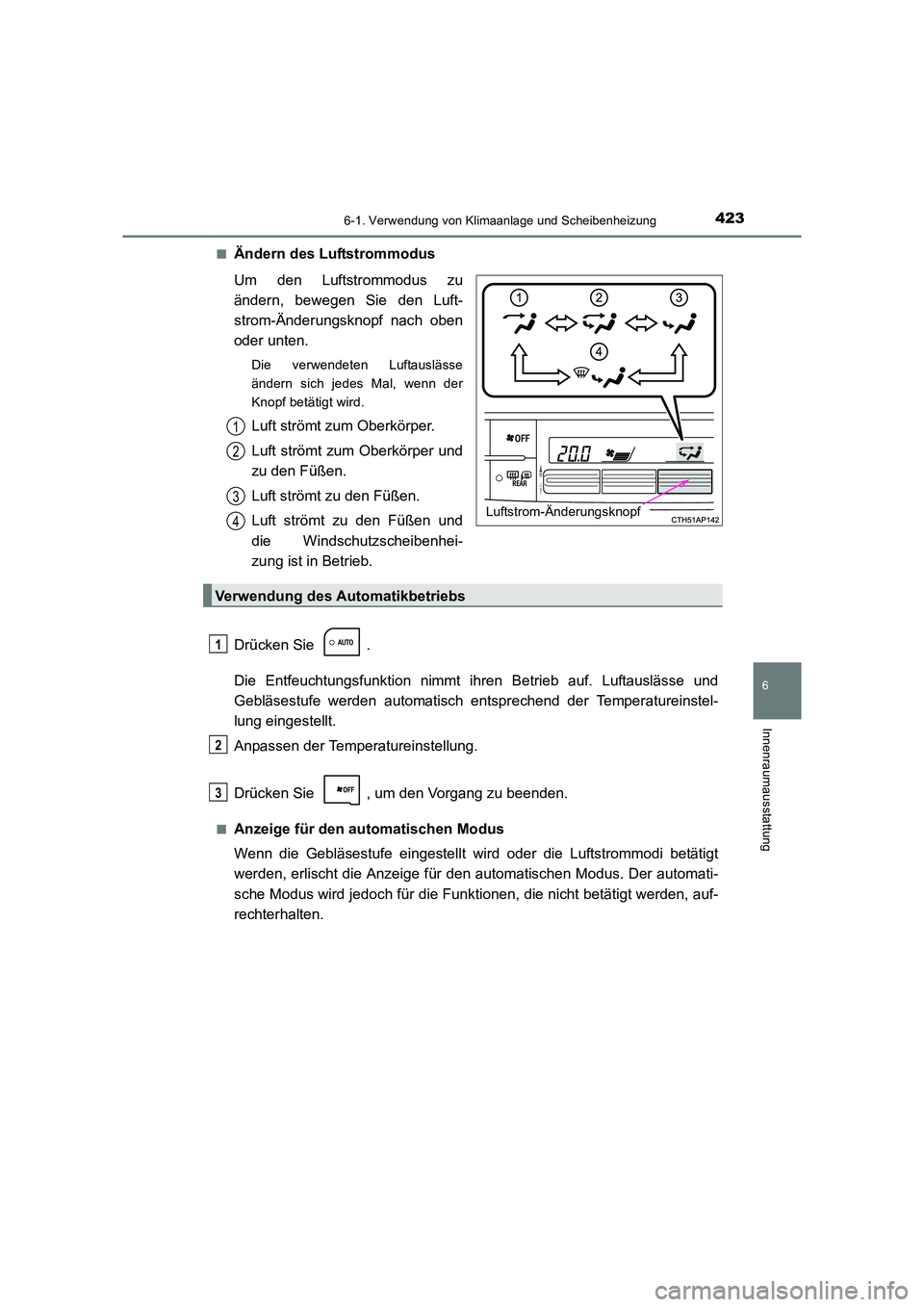

4236-1. Verwendung von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
UK_AURIS_Touring_Sports_EM (OM12K55M)■
Ändern des Luftstrommodus
Um den Luftstrommodus zu
ändern, bewegen Sie den Luft-
strom-Änderungsknopf nach oben
oder unten.
Die verwendeten Luftauslässe
ändern sich jedes Mal, wenn der
Knopf betätigt wird.
Luft strömt zum Oberkörper.
Luft strömt zum Oberkörper und
zu den Füßen.
Luft strömt zu den Füßen.
Luft strömt zu den Füßen und
die Windschutzscheibenhei-
zung ist in Betrieb.
Drücken Sie .
Die Entfeuchtungsfunktion nimmt ihren Betrieb auf. Luftauslässe und
Gebläsestufe werden automatisch entsprechend der Temperatureinstel-
lung eingestellt.
Anpassen der Temperatureinstellung.
Drücken Sie , um den Vorgang zu beenden.
■Anzeige für den automatischen Modus
Wenn die Gebläsestufe eingestellt wird oder die Luftstrommodi betätigt
werden, erlischt die Anzeige für den automatischen Modus. Der automati-
sche Modus wird jedoch für die Funkti onen, die nicht betätigt werden, auf-
rechterhalten.
Luftstrom-Änderungsknopf
1
2
3
4
Verwendung des Automatikbetriebs
1
2
3

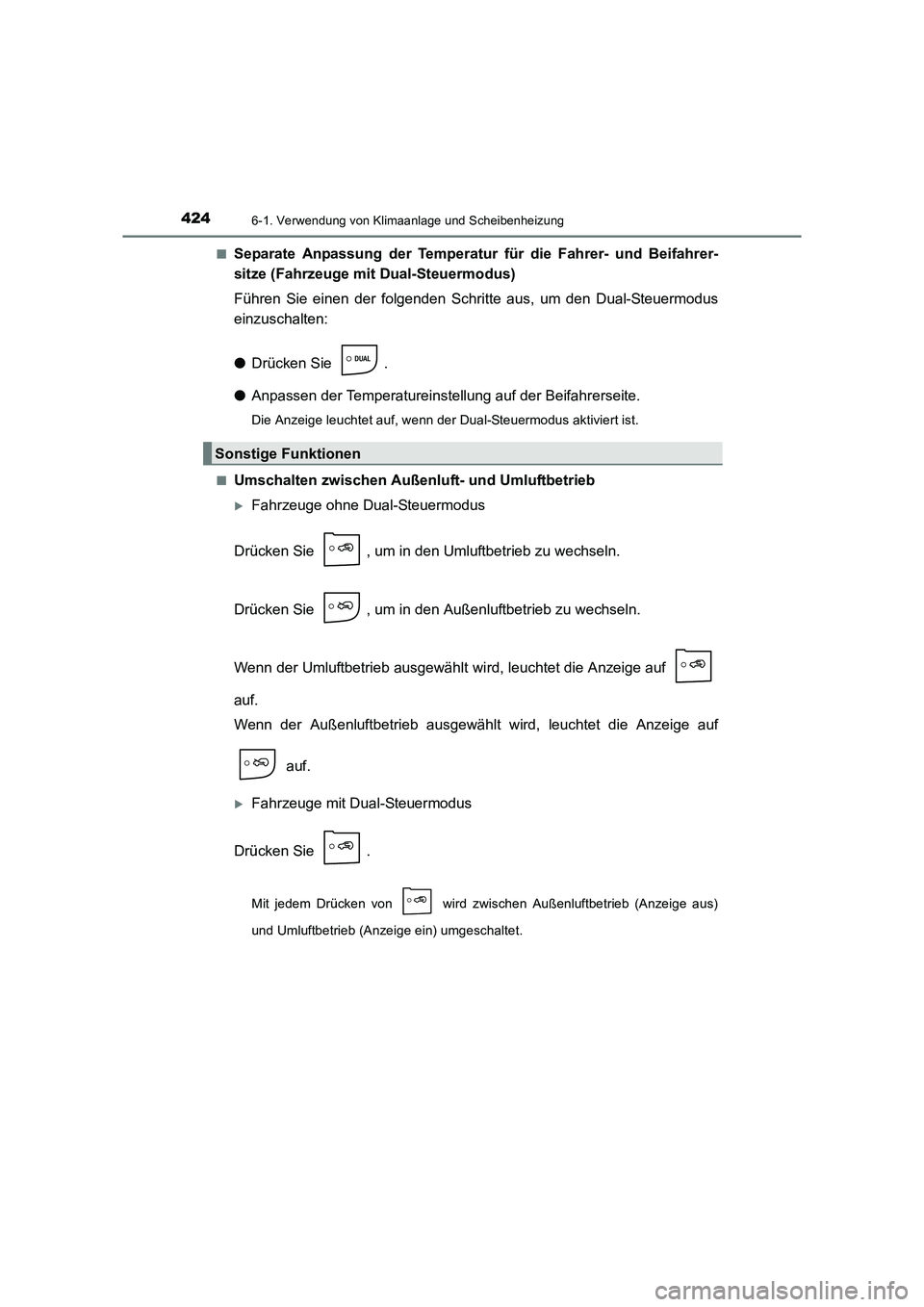

4246-1. Verwendung von Klimaanlage und Scheibenheizung
UK_AURIS_Touring_Sports_EM (OM12K55M)■
Separate Anpassung der Temperatur für die Fahrer- und Beifahrer-
sitze (Fahrzeuge mit Dual-Steuermodus)
Führen Sie einen der folgenden Schritte aus, um den Dual-Steuermodus
einzuschalten:
●
Drücken Sie .
● Anpassen der Temperatureinstellung auf der Beifahrerseite.
Die Anzeige leuchtet auf, wenn der Dual-Steuermodus aktiviert ist.
■
Umschalten zwischen Außenluft- und Umluftbetrieb
XFahrzeuge ohne Dual-Steuermodus
Drücken Sie , um in den Umluftbetrieb zu wechseln.
Drücken Sie , um in den Außenluftbetrieb zu wechseln.
Wenn der Umluftbetrieb ausgewählt wi rd, leuchtet die Anzeige auf
auf.
Wenn der Außenluftbetrieb ausgewählt wird, leuchtet die Anzeige auf
auf.
XFahrzeuge mit Dual-Steuermodus
Drücken Sie .
Mit jedem Drücken von wird zwischen Außenluftbetrieb (Anzeige aus)
und Umluftbetrieb (Anzeige ein) umgeschaltet.
Sonstige Funktionen

4256-1. Verwendung von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
UK_AURIS_Touring_Sports_EM (OM12K55M)■

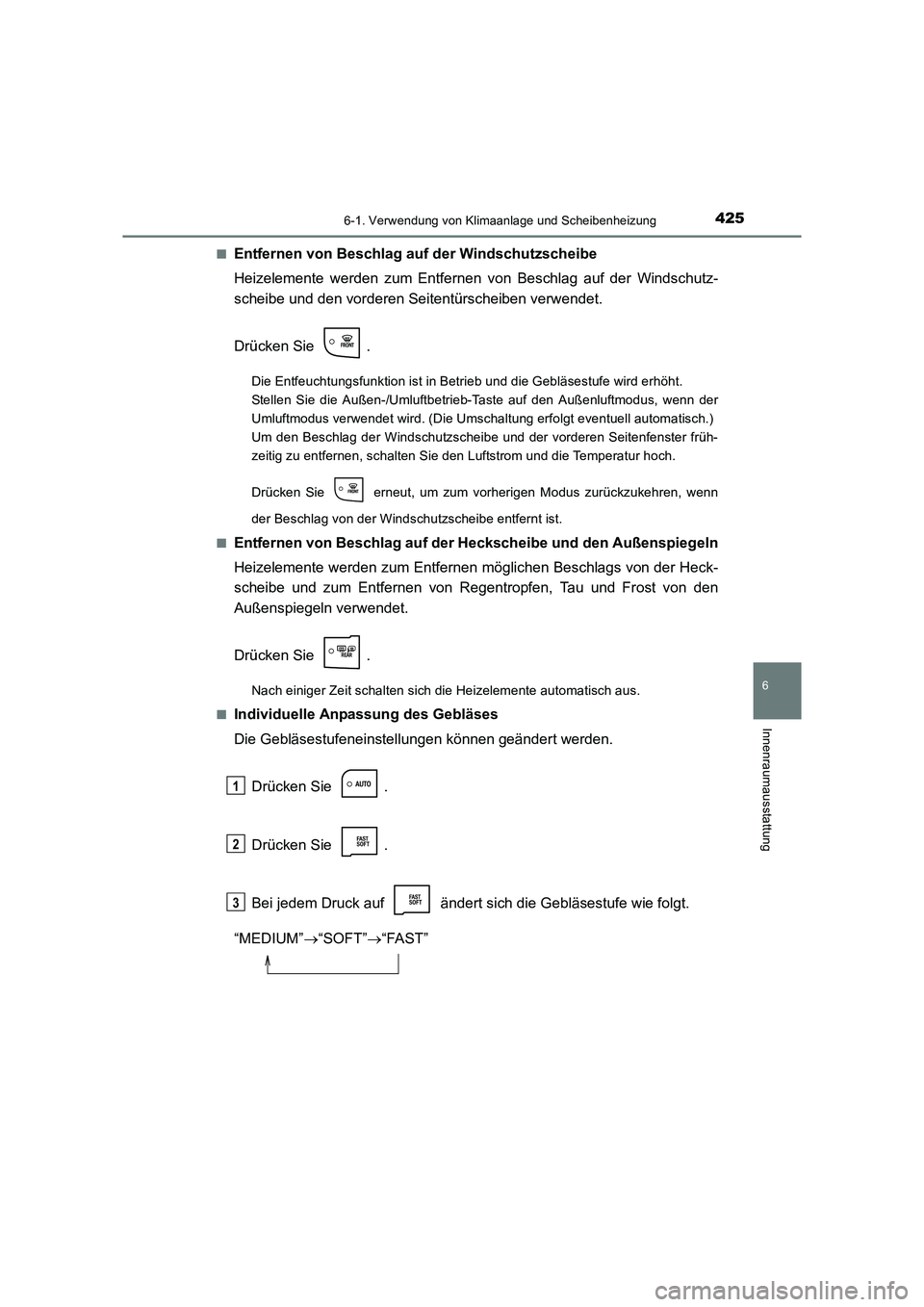

Entfernen von Beschlag auf der Windschutzscheibe
Heizelemente werden zum Entfernen von Beschlag auf der Windschutz-
scheibe und den vorderen Seitentürscheiben verwendet.
Drücken Sie .
Die Entfeuchtungsfunktion ist in Betrieb und die Gebläsestufe wird erhöht.
Stellen Sie die Außen-/Umluftbetrieb-Taste auf den Außenluftmodus, wenn der
Umluftmodus verwendet wird. (Die Umschaltung erfolgt eventuell automatisch.)
Um den Beschlag der Windschutzscheibe und der vorderen Seitenfenster früh-
zeitig zu entfernen, schalten Sie den Luftstrom und die Temperatur hoch.
Drücken Sie erneut, um zum vorherigen Modus zurückzukehren, wenn
der Beschlag von der Windschutzscheibe entfernt ist.
■
Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
Heizelemente werden zum Entfernen möglichen Beschlags von der Heck-
scheibe und zum Entfernen von Regentropfen, Tau und Frost von den
Außenspiegeln verwendet.
Drücken Sie .
Nach einiger Zeit schalten sich die Heizelemente automatisch aus.
■
Individuelle Anpassung des Gebläses
Die Gebläsestufeneinstellungen können geändert werden.
Drücken Sie .
Drücken Sie .
Bei jedem Druck auf ändert sich die Gebläsestufe wie folgt.
“MEDIUM” →“SOFT” →“FAST”
1
2
3

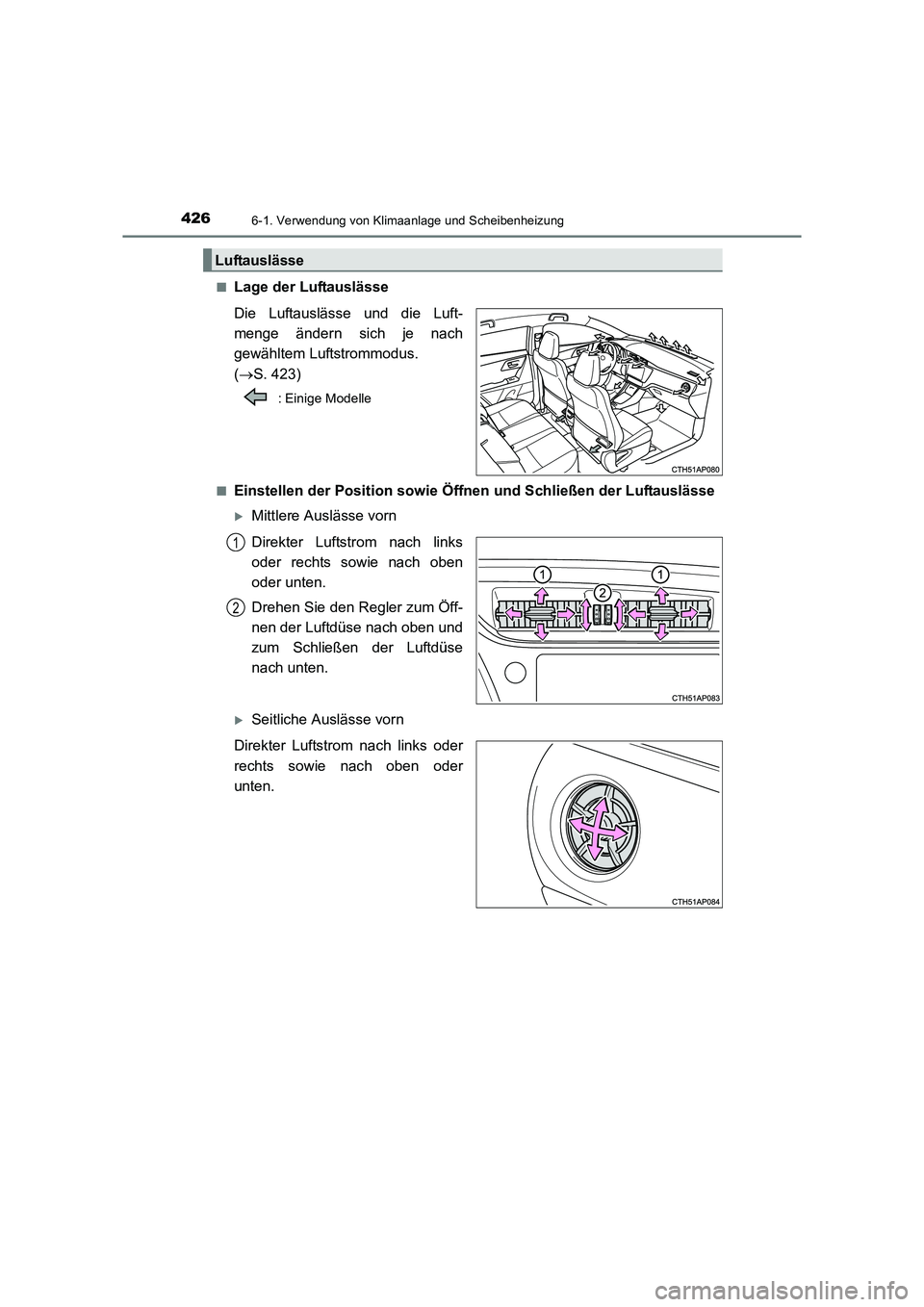

4266-1. Verwendung von Klimaanlage und Scheibenheizung
UK_AURIS_Touring_Sports_EM (OM12K55M)■
Lage der Luftauslässe
Die Luftauslässe und die Luft-
menge ändern sich je nach
gewähltem Luftstrommodus.
(
→ S. 423)
: Einige Modelle
■
Einstellen der Position sowie Öffnen und Schließen der Luftauslässe
XMittlere Auslässe vorn
Direkter Luftstrom nach links
oder rechts sowie nach oben
oder unten.
Drehen Sie den Regler zum Öff-
nen der Luftdüse nach oben und
zum Schließen der Luftdüse
nach unten.
XSeitliche Auslässe vorn
Direkter Luftstrom nach links oder
rechts sowie nach oben oder
unten.
Luftauslässe
1
2

4276-1. Verwendung von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
UK_AURIS_Touring_Sports_EM (OM12K55M)

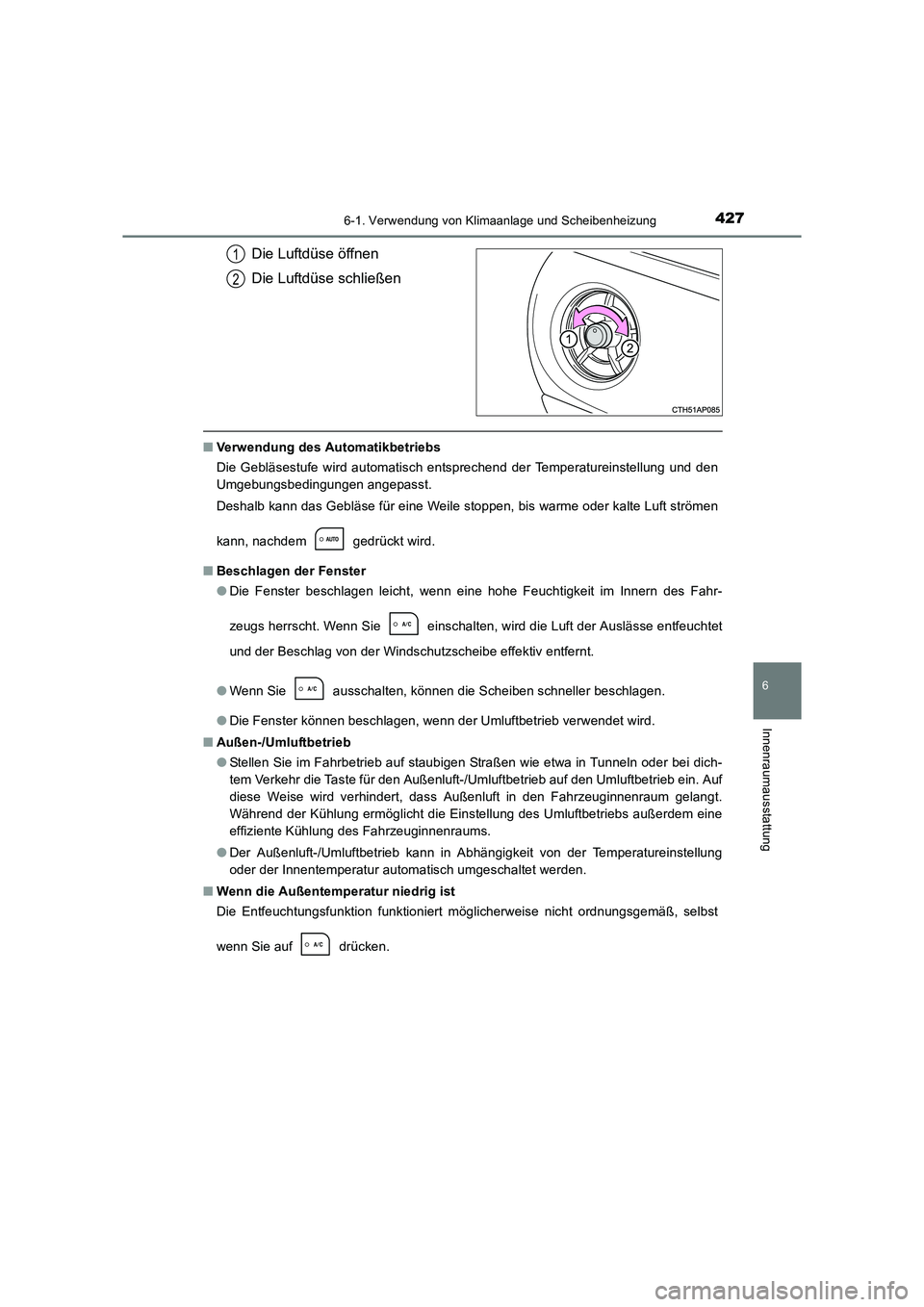

Die Luftdüse öffnen
Die Luftdüse schließen
■Verwendung des Automatikbetriebs
Die Gebläsestufe wird automatisch entsprechend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Deshalb kann das Gebläse für eine Weile stoppen, bis warme oder kalte Luft strömen
kann, nachdem gedrückt wird.
■ Beschlagen der Fenster
●Die Fenster beschlagen leicht, wenn eine hohe Feuchtigkeit im Innern des Fahr-
zeugs herrscht. Wenn Sie einschalten, wird die Luft der Auslässe entfeuchtet
und der Beschlag von der Windschutzscheibe effektiv entfernt.
● Wenn Sie ausschalten, können die Scheiben schneller beschlagen.
● Die Fenster können beschlagen, wenn der Umluftbetrieb verwendet wird.
■ Außen-/Umluftbetrieb
●Stellen Sie im Fahrbetrieb auf staubigen Straßen wie etwa in Tunneln oder bei dich-
tem Verkehr die Taste für den Außenluft-/Umluftbetrieb auf den Umluftbetrieb ein. Auf
diese Weise wird verhindert, dass Außenluft in den Fahrzeuginnenraum gelangt.
Während der Kühlung ermöglicht die Einstellung des Umluftbetriebs außerdem eine
effiziente Kühlung des Fahrzeuginnenraums.
● Der Außenluft-/Umluftbetrieb kann in Abhängigkeit von der Temperatureinstellung
oder der Innentemperatur automatisch umgeschaltet werden.
■ Wenn die Außentemperatur niedrig ist
Die Entfeuchtungsfunktion funktioniert möglicherweise nicht ordnungsgemäß, selbst
wenn Sie auf drücken.
1
2

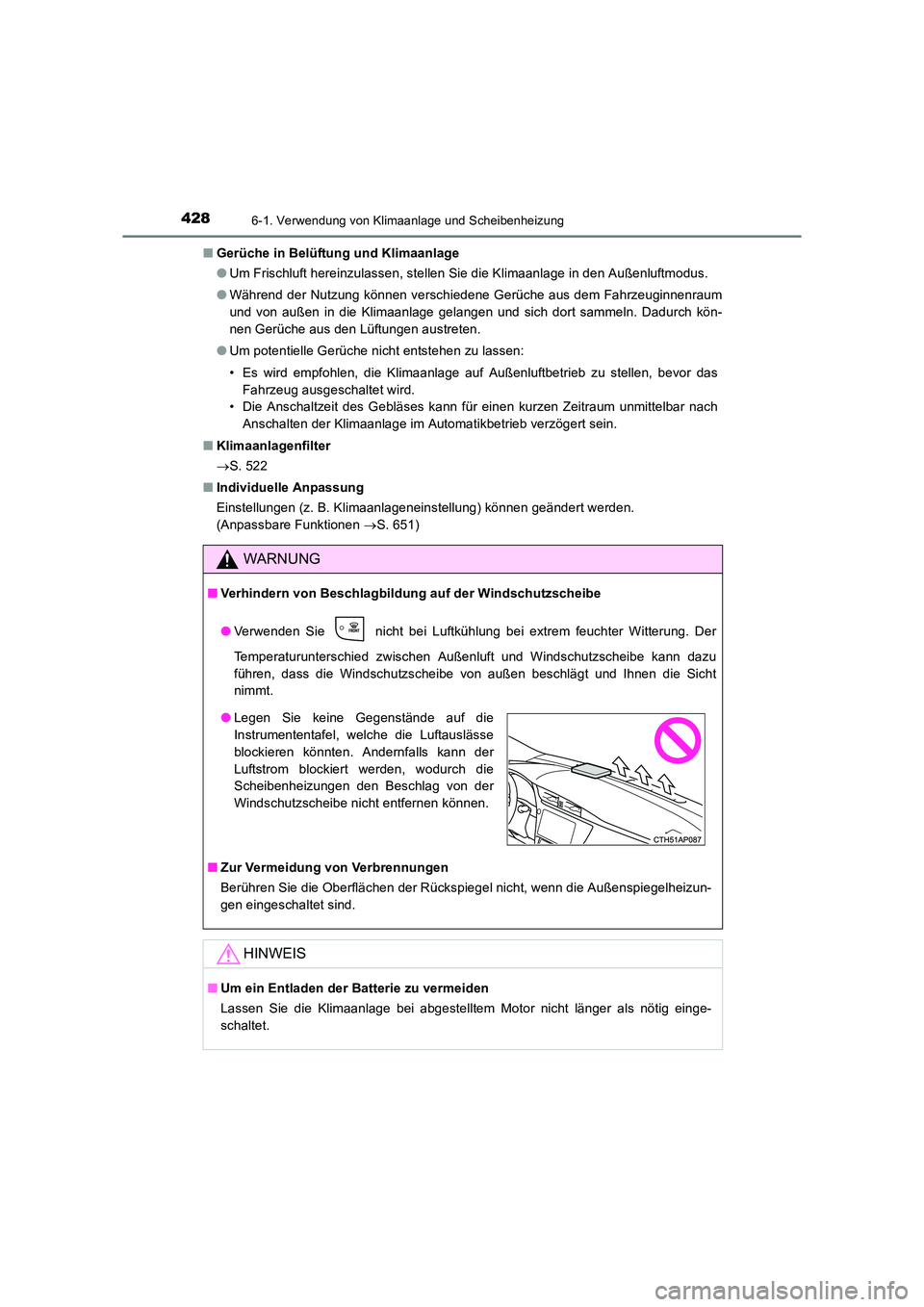

4286-1. Verwendung von Klimaanlage und Scheibenheizung
UK_AURIS_Touring_Sports_EM (OM12K55M)■
Gerüche in Belüftung und Klimaanlage
●Um Frischluft hereinzulassen, stellen Sie die Klimaanlage in den Außenluftmodus.
● Während der Nutzung können verschiedene Gerüche aus dem Fahrzeuginnenraum
und von außen in die Klimaanlage gelangen und sich dort sammeln. Dadurch kön-
nen Gerüche aus den Lüftungen austreten.
● Um potentielle Gerüche nicht entstehen zu lassen:
• Es wird empfohlen, die Klimaanlage auf Außenluftbetrieb zu stellen, bevor das
Fahrzeug ausgeschaltet wird.
• Die Anschaltzeit des Gebläses kann für einen kurzen Zeitraum unmittelbar nach
Anschalten der Klimaanlage im Automatikbetrieb verzögert sein.
■ Klimaanlagenfilter
→S. 522
■ Individuelle Anpassung
Einstellungen (z. B. Klimaanlageneinstellung) können geändert werden.
(Anpassbare Funktionen →S. 651)
WARNUNG
■ Verhindern von Beschlagbild ung auf der Windschutzscheibe
● Verwenden Sie nicht bei Luftkühlung bei extrem feuchter Witterung. Der
Temperaturunterschied zwischen Außenluft und Windschutzscheibe kann dazu
führen, dass die Windschutzscheibe von außen beschlägt und Ihnen die Sicht
nimmt.
■ Zur Vermeidung von Verbrennungen
Berühren Sie die Oberflächen der Rückspiegel nicht, wenn die Außenspiegelheizun-
gen eingeschaltet sind.
HINWEIS
■Um ein Entladen der Batterie zu vermeiden
Lassen Sie die Klimaanlage bei abgestelltem Motor nicht länger als nötig einge-
schaltet.
●Legen Sie keine Gegenstände auf die
Instrumententafel, welche die Luftauslässe
blockieren könnten. Andernfalls kann der
Luftstrom blockiert werden, wodurch die
Scheibenheizungen den Beschlag von der
Windschutzscheibe nicht entfernen können.

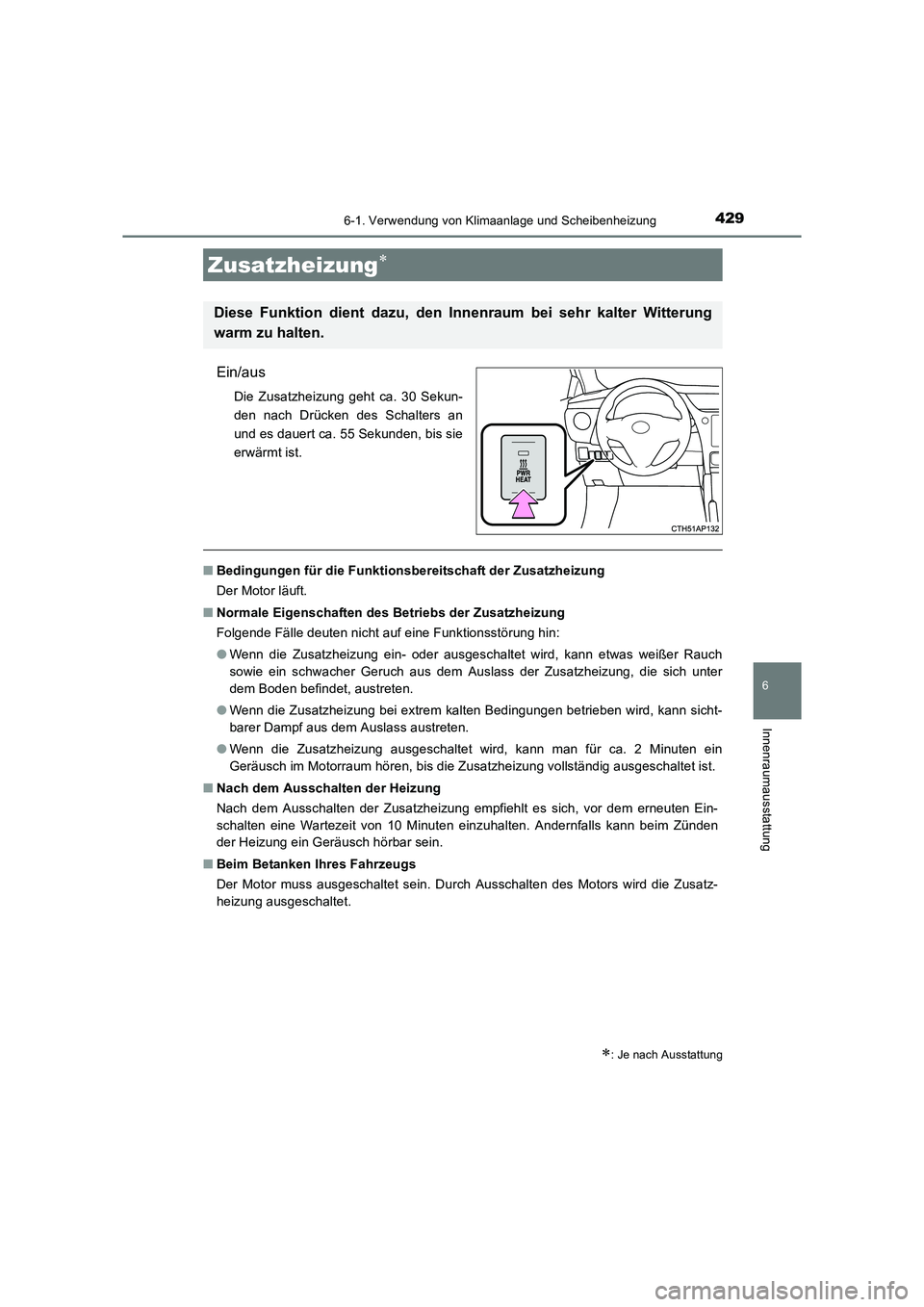

4296-1. Verwendung von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
UK_AURIS_Touring_Sports_EM (OM12K55M)
Ein/aus
Die Zusatzheizung geht ca. 30 Sekun-
den nach Drücken des Schalters an
und es dauert ca. 55 Sekunden, bis sie
erwärmt ist.
■Bedingungen für die Funktionsbereitschaft der Zusatzheizung
Der Motor läuft.
■ Normale Eigenschaften des Betriebs der Zusatzheizung
Folgende Fälle deuten nicht auf eine Funktionsstörung hin:
●Wenn die Zusatzheizung ein- oder ausgeschaltet wird, kann etwas weißer Rauch
sowie ein schwacher Geruch aus dem Auslass der Zusatzheizung, die sich unter
dem Boden befindet, austreten.
● Wenn die Zusatzheizung bei extrem kalten Bedingungen betrieben wird, kann sicht-
barer Dampf aus dem Auslass austreten.
● Wenn die Zusatzheizung ausgeschaltet wird, kann man für ca. 2 Minuten ein
Geräusch im Motorraum hören, bis die Zusatzheizung vollständig ausgeschaltet ist.
■ Nach dem Ausschalten der Heizung
Nach dem Ausschalten der Zusatzheizung empfiehlt es sich, vor dem erneuten Ein-
schalten eine Wartezeit von 10 Minuten einzuhalten. Andernfalls kann beim Zünden
der Heizung ein Geräusch hörbar sein.
■ Beim Betanken Ihres Fahrzeugs
Der Motor muss ausgeschaltet sein. Durch Ausschalten des Motors wird die Zusatz-
heizung ausgeschaltet.
Zusatzheizung∗
∗: Je nach Ausstattung
Diese Funktion dient dazu, den Innenraum bei sehr kalter Witterung
warm zu halten.

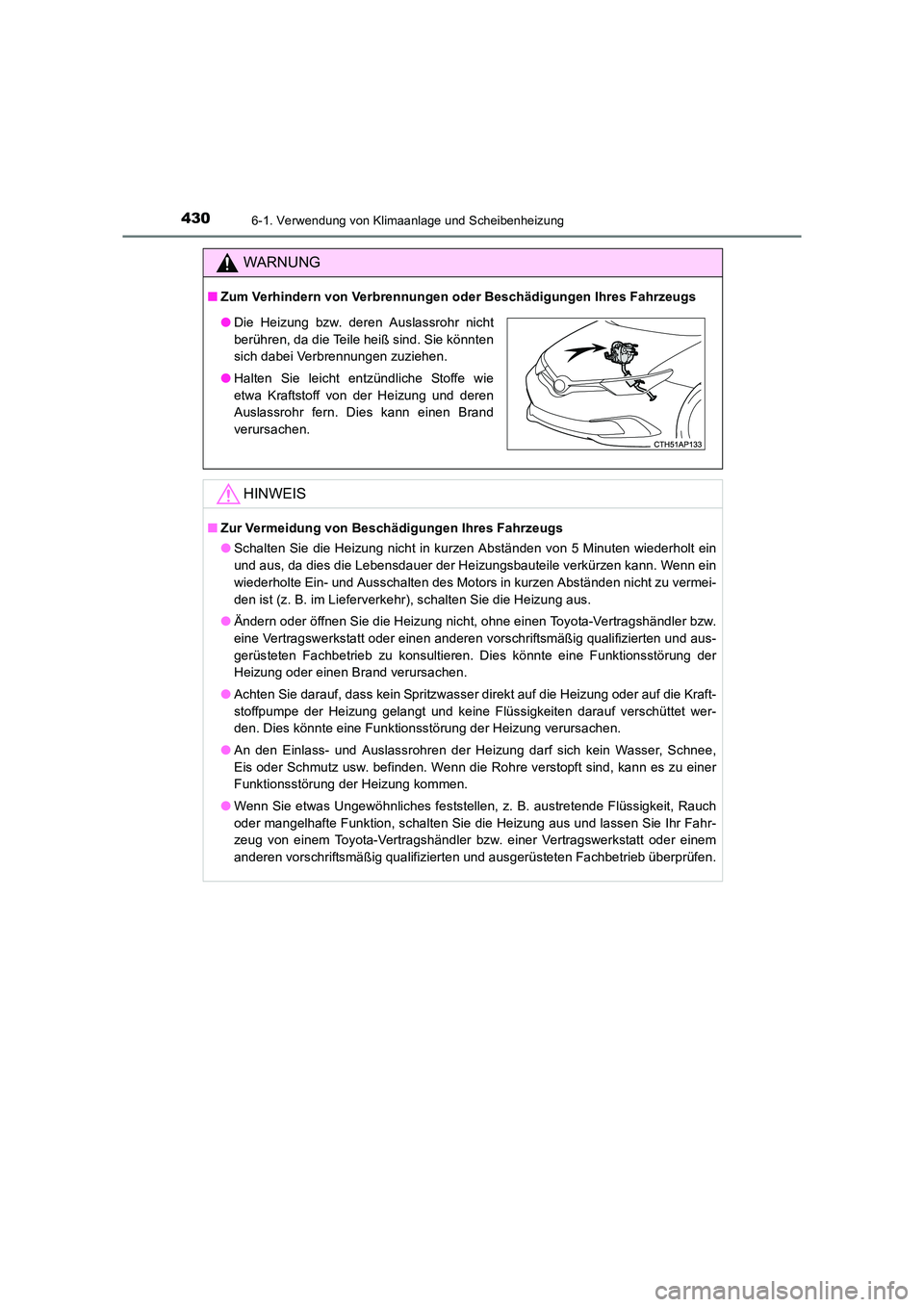

4306-1. Verwendung von Klimaanlage und Scheibenheizung
UK_AURIS_Touring_Sports_EM (OM12K55M)
WARNUNG
■Zum Verhindern von Verbrennungen oder Beschädigungen Ihres Fahrzeugs
HINWEIS
■Zur Vermeidung von Beschädigungen Ihres Fahrzeugs
●Schalten Sie die Heizung nicht in kurzen Abständen von 5 Minuten wiederholt ein
und aus, da dies die Lebensdauer der Heizungsbauteile verkürzen kann. Wenn ein
wiederholte Ein- und Ausschalten des Motors in kurzen Abständen nicht zu vermei-
den ist (z. B. im Lieferverkehr), schalten Sie die Heizung aus.
● Ändern oder öffnen Sie die Heizung nicht, ohne einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb zu konsultieren. Dies könnte eine Funktionsstörung der
Heizung oder einen Brand verursachen.
● Achten Sie darauf, dass kein Spritzwasser direkt auf die Heizung oder auf die Kraft-
stoffpumpe der Heizung gelangt und keine Flüssigkeiten darauf verschüttet wer-
den. Dies könnte eine Funktionsstörung der Heizung verursachen.
● An den Einlass- und Auslassrohren der Heizung darf sich kein Wasser, Schnee,
Eis oder Schmutz usw. befinden. Wenn die Rohre verstopft sind, kann es zu einer
Funktionsstörung der Heizung kommen.
● Wenn Sie etwas Ungewöhnliches feststellen, z. B. austretende Flüssigkeit, Rauch
oder mangelhafte Funktion, schalten Sie die Heizung aus und lassen Sie Ihr Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
●Die Heizung bzw. deren Auslassrohr nicht
berühren, da die Teile heiß sind. Sie könnten
sich dabei Verbrennungen zuziehen.
● Halten Sie leicht entzündliche Stoffe wie
etwa Kraftstoff von der Heizung und deren
Auslassrohr fern. Dies kann einen Brand
verursachen.
