TOYOTA AURIS TOURING SPORTS 2016 Bruksanvisningar (in Swedish)

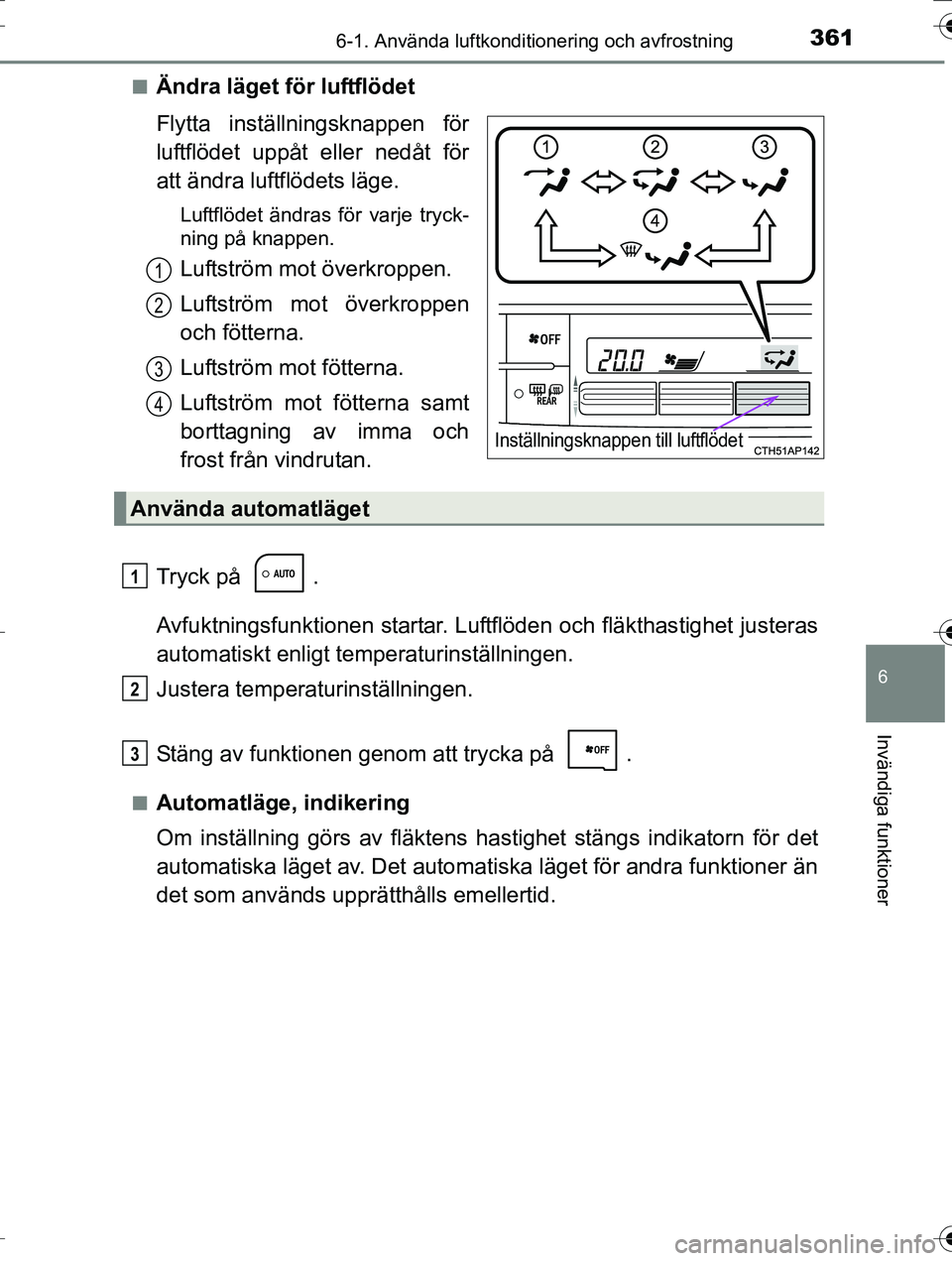

3616-1. Använda luftkonditionering och avfrostning
OM12K53SE
6
Invändiga funktioner
nÄndra läget för luftflödet
Flytta inställningsknappen för
luftflödet uppåt eller nedåt för
att ändra luftflödets läge.
Luftflödet ändras för varje tryck-
ning på knappen.
Luftström mot överkroppen.
Luftström mot överkroppen
och fötterna.
Luftström mot fötterna.
Luftström mot fötterna samt
borttagning av imma och
frost från vindrutan.
Tryck på .
Avfuktningsfunktionen startar. Luftf löden och fläkthastighet justeras
automatiskt enligt temperaturinställningen.
Justera temperaturinställningen.
Stäng av funktionen genom att trycka på .
nAutomatläge, indikering
Om inställning görs av fläktens hastighet stängs indikatorn för det
automatiska läget av. Det automati ska läget för andra funktioner än
det som används upprätthålls emellertid.
Inställningsknappe n till luftflödet
1
2
3
4
Använda automatläget
1
2
3
OM12K53SE.book Page 361 Tuesday, April 5, 2016 12:02 PM

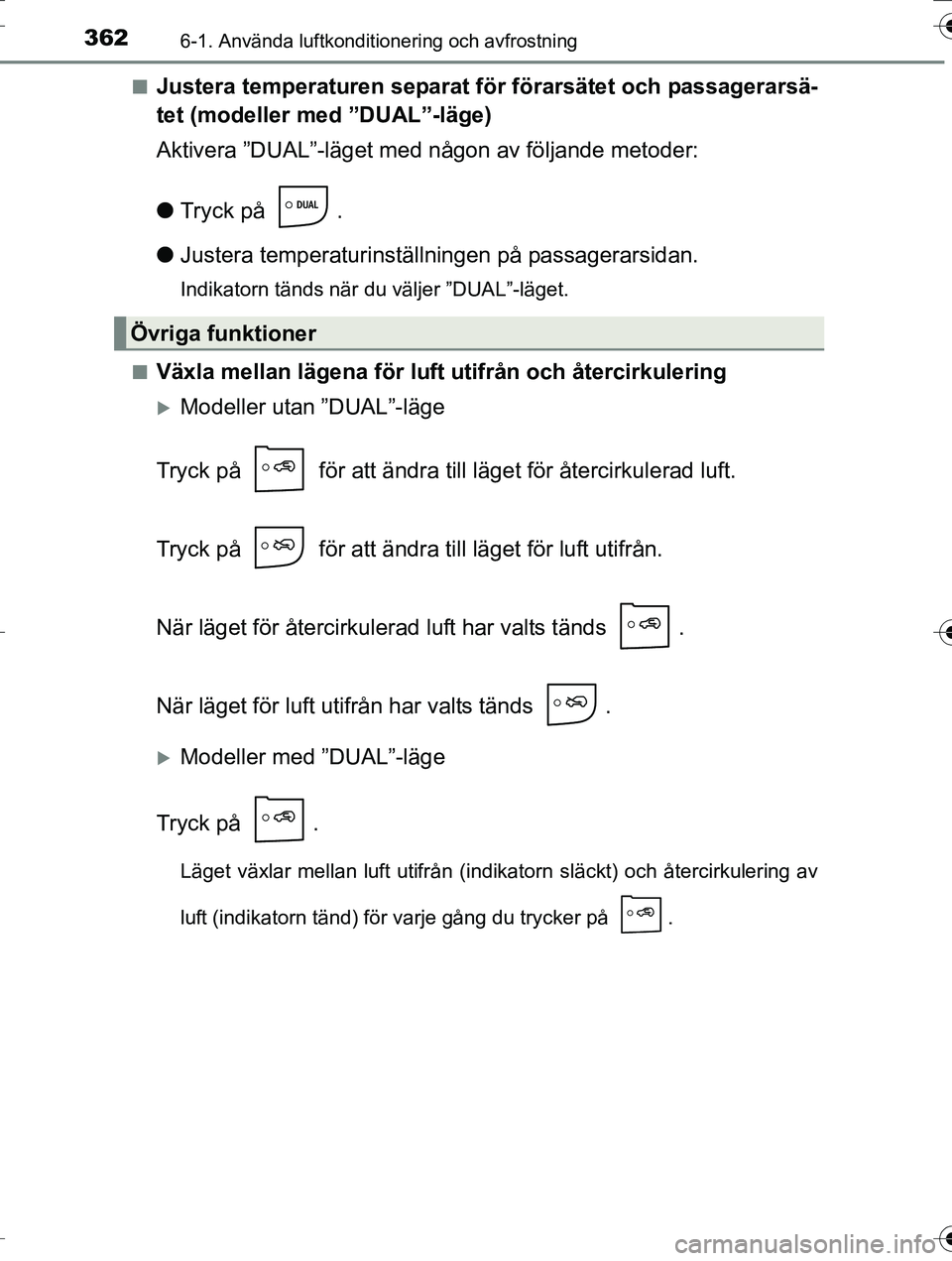

3626-1. Använda luftkonditionering och avfrostning
OM12K53SEn
Justera temperaturen separat för förarsätet och passagerarsä-
tet (modeller med ”DUAL”-läge)
Aktivera ”DUAL”-läget med någon av följande metoder:
l
Tryck på .
l Justera temperaturinställningen på passagerarsidan.
Indikatorn tänds när du väljer ”DUAL”-läget.
n
Växla mellan lägena för luft utifrån och återcirkulering
Modeller utan ”DUAL”-läge
Tryck på för att ändra till läget för återcirkulerad luft.
Tryck på för att ändra t ill läget för luft utifrån.
När läget för återcirkulerad luft har valts tänds .
När läget för luft utifrån har valts tänds .
Modeller med ”DUAL”-läge
Tryck på .
Läget växlar mellan luft utifrån (indikatorn släckt) och återcirkulering av
luft (indikatorn tänd) för varje gång du trycker på .
Övriga funktioner
OM12K53SE.book Page 362 Tuesday, April 5, 2016 12:02 PM

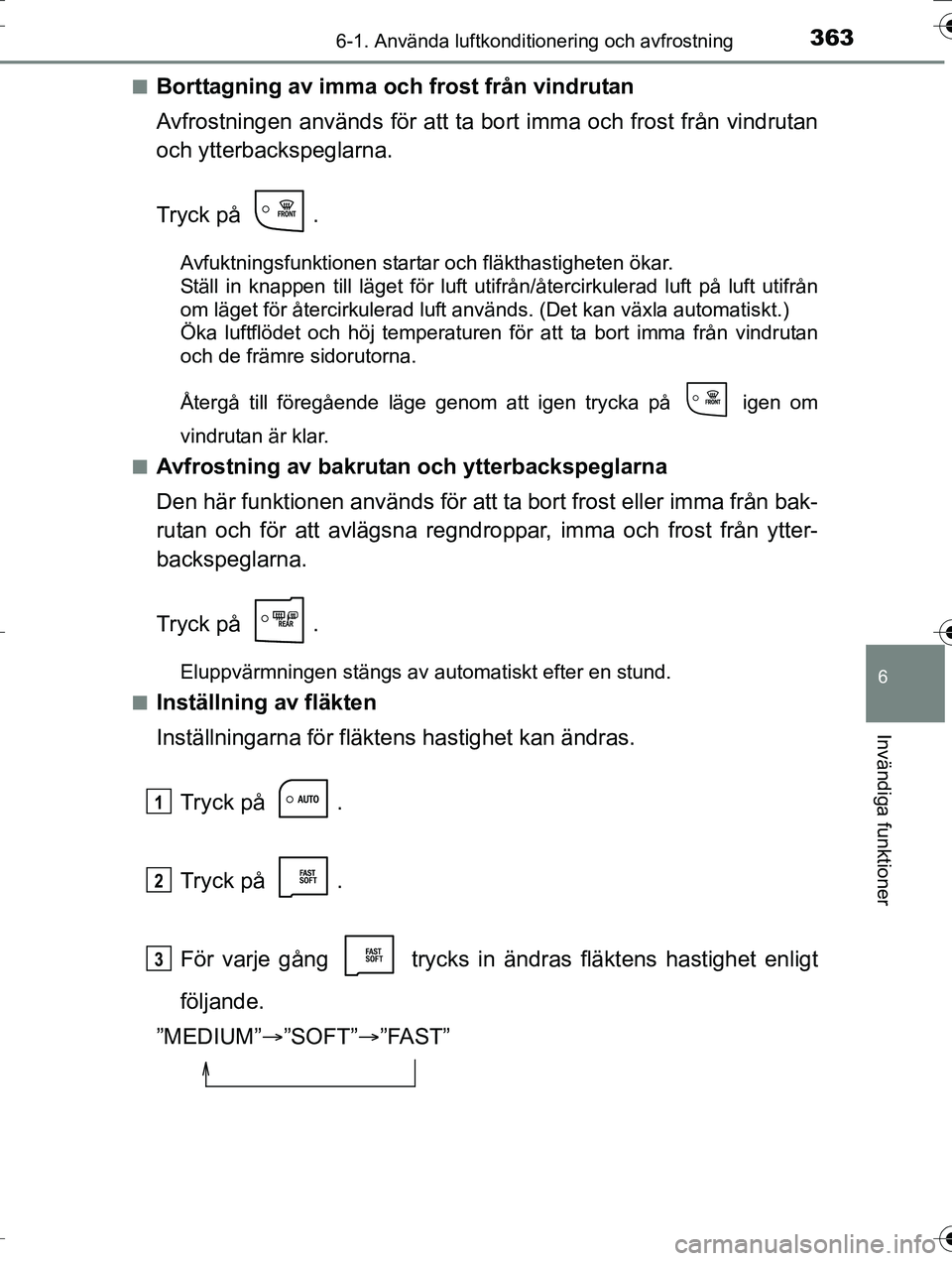

3636-1. Använda luftkonditionering och avfrostning
OM12K53SE
6
Invändiga funktioner
nBorttagning av imma och frost från vindrutan
Avfrostningen används för att ta bort imma och frost från vindrutan
och ytterbackspeglarna.
Tryck på .
Avfuktningsfunktionen startar och fläkthastigheten ökar.
Ställ in knappen till läget för luft utifrån/återcirkulerad luft på luft utifrån
om läget för återcirkulerad luft används. (Det kan växla automatiskt.)
Öka luftflödet och höj temperaturen för att ta bort imma från vindrutan
och de främre sidorutorna.
Återgå till föregående läge genom att igen trycka på igen om
vindrutan är klar.
n
Avfrostning av bakrutan och ytterbackspeglarna
Den här funktionen används för att ta bort frost eller imma från bak-
rutan och för att avlägsna regndrop par, imma och frost från ytter-
backspeglarna.
Tryck på .
Eluppvärmningen stängs av automatiskt efter en stund.
n
Inställning av fläkten
Inställningarna för fläktens hastighet kan ändras.
Tryck på .
Tryck på .
För varje gång trycks in ändr as fläktens hastighet enligt
följande.
”MEDIUM” ”SOFT” ”FAST”
1
2
3
OM12K53SE.book Page 363 Tuesday, April 5, 2016 12:02 PM

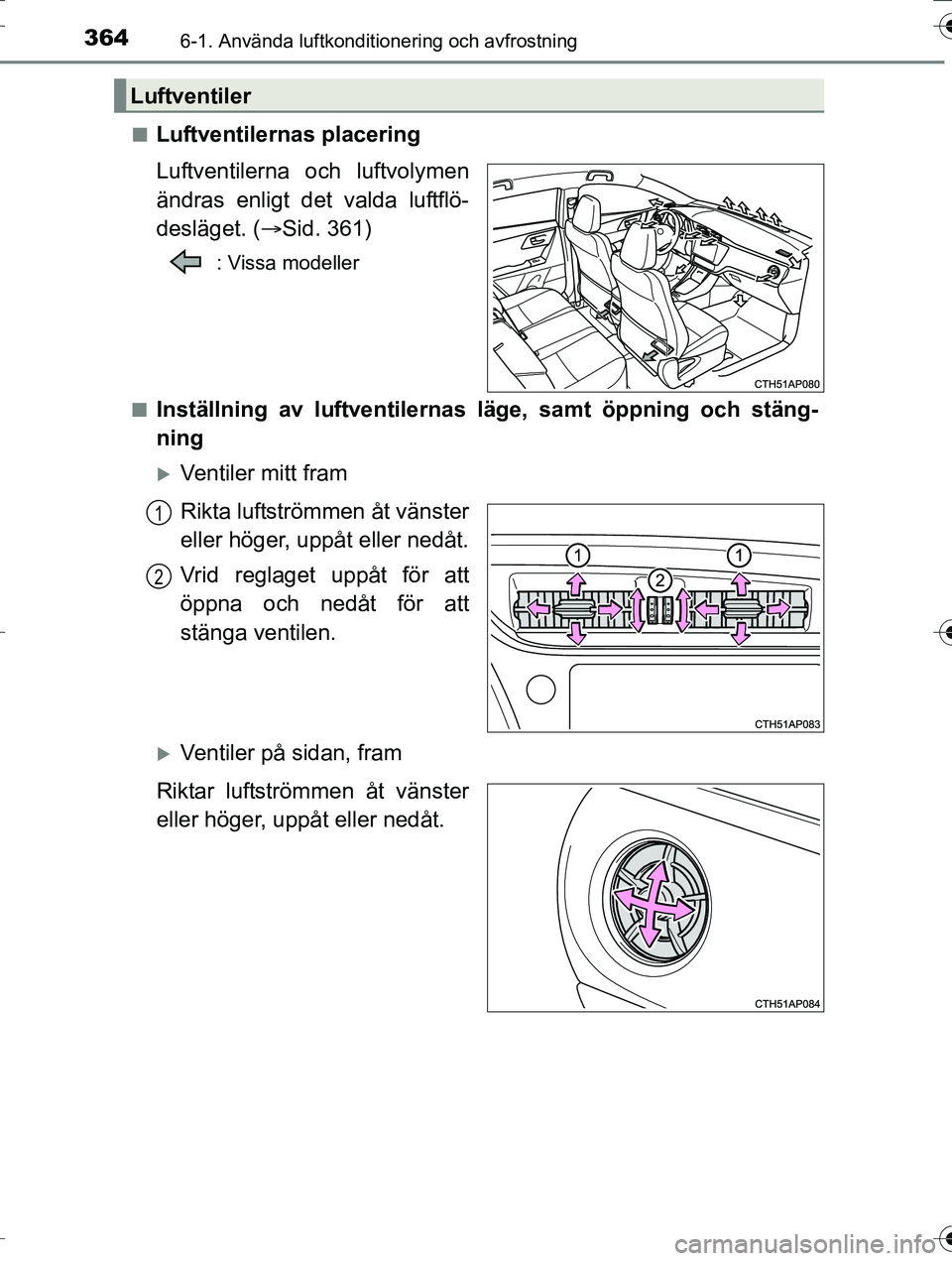

3646-1. Använda luftkonditionering och avfrostning
OM12K53SEn
Luftventilernas placering
Luftventilerna och luftvolymen
ändras enligt det valda luftflö-
desläget. (
Sid. 361)
: Vissa modeller
n
Inställning av luftventilern as läge, samt öppning och stäng-
ning
Ventiler mitt fram
Rikta luftströmmen åt vänster
eller höger, uppåt eller nedåt.
Vrid reglaget uppåt för att
öppna och nedåt för att
stänga ventilen.
Ventiler på sidan, fram
Riktar luftströmmen åt vänster
eller höger, uppåt eller nedåt.
Luftventiler
1
2
OM12K53SE.book Page 364 Tuesday, April 5, 2016 12:02 PM

3656-1. Använda luftkonditionering och avfrostning
OM12K53SE
6
Invändiga funktioner
Öppna ventilen
Stänga ventilen
nAnvända automatläget
Fläkthastigheten justeras automatiskt enligt temperaturinställningen och ute-
temperaturen.
Därför kan fläkten stanna ett ögonblick tills varm eller kall luft kan börja ström-
ma ut omedelbart efter det att har tryckts in.
n Imma på fönstren
lFönstren blir lätt immiga om fuktigheten är hög i bilen. Tryck på knappen
för att avfukta luften från luftventilerna och effektivt ta bort imma från
vindrutan.
l När du stänger av knappen kan fönstren imma igen snabbare.
l Fönstren kan imma igen om läget för återcirkulerad luft används.
n Luft utifrån/återcirkulering
lNär du kör på dammiga vägar, t.ex. i tunnlar eller i tung trafik, ska du ställa
in knappen för luft utifrån/återcirkulerad luft på läget för återcirkulerad luft.
Det är ett effektivt sätt att undvika att luft utifrån tränger in i bilens kupé. Vid
kylning av luften kyls den effektivt i läget för återcirkulerad luft.
l Läget för luft utifrån/återcirkulerad luft kan automatiskt växla beroende på
temperaturinställningen eller temperaturen i kupén.
n När det är kallt ute
Avfuktningsfunktionen aktiveras inte alltid trots att är intryckt.
1
2
OM12K53SE.book Page 365 Tuesday, April 5, 2016 12:02 PM

3666-1. Använda luftkonditionering och avfrostning
OM12K53SEn
Dålig lukt från ventilation och luftkonditionering
lStäll in luftkonditioneringen på luft utifrån för att få in frisk luft i bilen.
l När luftkonditioneringen är i bruk kan olika lukter från bilens insida eller
utsida tränga in i och samlas i luftkond itioneringssystemet. Detta kan orsaka
att lukt kommer in från ventilerna.
l Minska möjligheten för potentiella lukter:
• Det rekommenderas att luftkonditioneringssystemet ställs in på läget för
luft utifrån innan bilen stängs av.
• Den inställda starten av fläkten kan fördröjas en kort stund omedelbart
efter det att luftkonditioneringssystemet har startats i automatiskt läge.
n Luftkonditioneringsfilter
Sid. 453
n Specialinställningar
Inställningar (t.ex. inställningar av luftkonditioneringen) kan ändras.
(Funktioner som kan specialinställas Sid. 575)
Innehåller fluorerade växthusgaser (R-134a)
VA R N I N G
n Undvik att föns tren immar igen
l Använd inte vid kylning av luften i extremt fuktigt väder. Skillnaden
mellan uteluftens temperatur och vindrutan kan orsaka kraftig imbildning
på vindrutans utsida och plötsligt hindra sikten.
n Förhindra brännskador
Vidrör inte ytterbackspeglarnas spegelytor när eluppvärmningen är på.
OBSERVERA
nUndvik att batteriet laddas ur
Låt inte luftkonditioneringen vara på längre än nödvändigt när motorn är
avstängd.
l Sätt ingenting på instrumentpanelen
som kan täcka luftventilerna. I så fall
kan luftflödet blockeras och borttag-
ningen av frost och imma från vindrutan
hindras.
OM12K53SE.book Page 366 Tuesday, April 5, 2016 12:02 PM

3676-1. Använda luftkonditionering och avfrostning
OM12K53SE
6
Invändiga funktioner
På/av
Tilläggsvärmaren startar cirka 30
sekunder efter det att du tryckt på
strömbrytaren och tar cirka 55 se-
kunder att värmas upp.
nTilläggsvärmaren kan användas när
Motorn är igång.
n Tilläggsvärmarens normala driftsegenskaper
Detta tyder inte på att något är fel:
lNär tilläggsvärmaren kopplas på och stängs av kan lite vit rök synas och en
viss lukt kännas från tilläggsvärmarens avgasrör som är placerat under gol-
vet.
l Om tilläggsvärmaren används när det är mycket kallt kan ånga komma ut ur
avgasröret.
l Ett ljud kan höras i motorrummet i cirka 2 minuter efter att tilläggsvärmaren
har stängts av.
n När tilläggsvärmaren är avstängd
Vi rekommenderar att du startar tilläggsvärmaren igen tidigast 10 minuter
efter det att du stängt av den. I annat fall kan visst missljud höras när tilläggs-
värmaren tänds.
n När du tankar bilen
Motorn måste vara avstängd. När motorn stängs av så stängs även tilläggs-
värmaren av.
Tilläggsvärmare
: I förekommande fall
Denna funktion används för att hålla kupén varm i extremt kall
väderlek.
OM12K53SE.book Page 367 Tuesday, April 5, 2016 12:02 PM

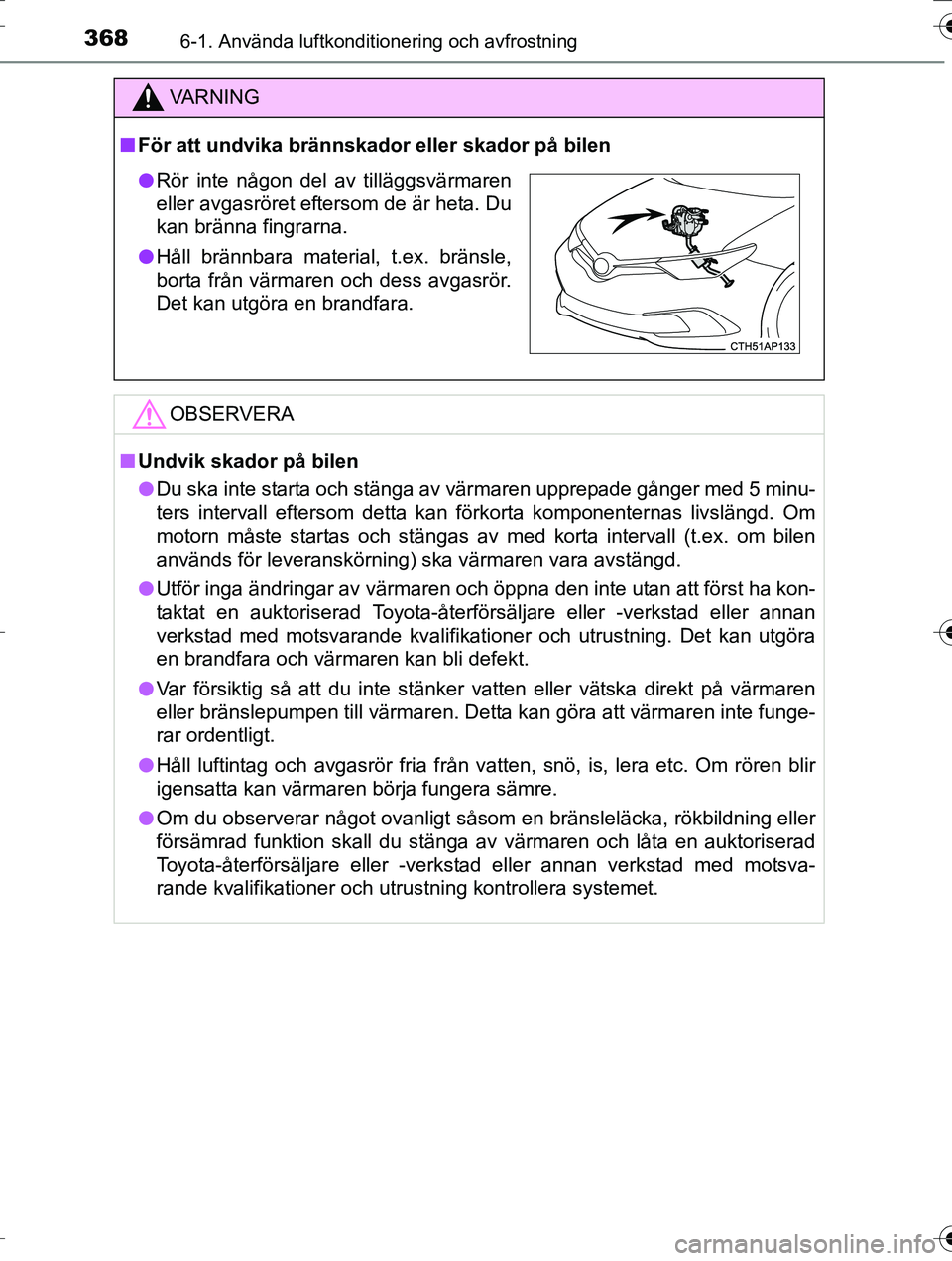

3686-1. Använda luftkonditionering och avfrostning
OM12K53SE
VA R N I N G
nFör att undvika brännskador eller skador på bilen
OBSERVERA
nUndvik skador på bilen
l Du ska inte starta och stänga av värmaren upprepade gånger med 5 minu-
ters intervall eftersom detta kan förkorta komponenternas livslängd. Om
motorn måste startas och stängas av med korta intervall (t.ex. om bilen
används för leveranskörning) ska värmaren vara avstängd.
l Utför inga ändringar av värmaren och öppna den inte utan att först ha kon-
taktat en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning. Det kan utgöra
en brandfara och värmaren kan bli defekt.
l Var försiktig så att du inte stänker vatten eller vätska direkt på värmaren
eller bränslepumpen till värmaren. Detta kan göra att värmaren inte funge-
rar ordentligt.
l Håll luftintag och avgasrör fria från vatten, snö, is, lera etc. Om rören blir
igensatta kan värmaren börja fungera sämre.
l Om du observerar något ovanligt såsom en bränsleläcka, rökbildning eller
försämrad funktion skall du stänga av värmaren och låta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera systemet.
lRör inte någon del av tilläggsvärmaren
eller avgasröret eftersom de är heta. Du
kan bränna fingrarna.
l Håll brännbara material, t.ex. bränsle,
borta från värmaren och dess avgasrör.
Det kan utgöra en brandfara.
OM12K53SE.book Page 368 Tuesday, April 5, 2016 12:02 PM

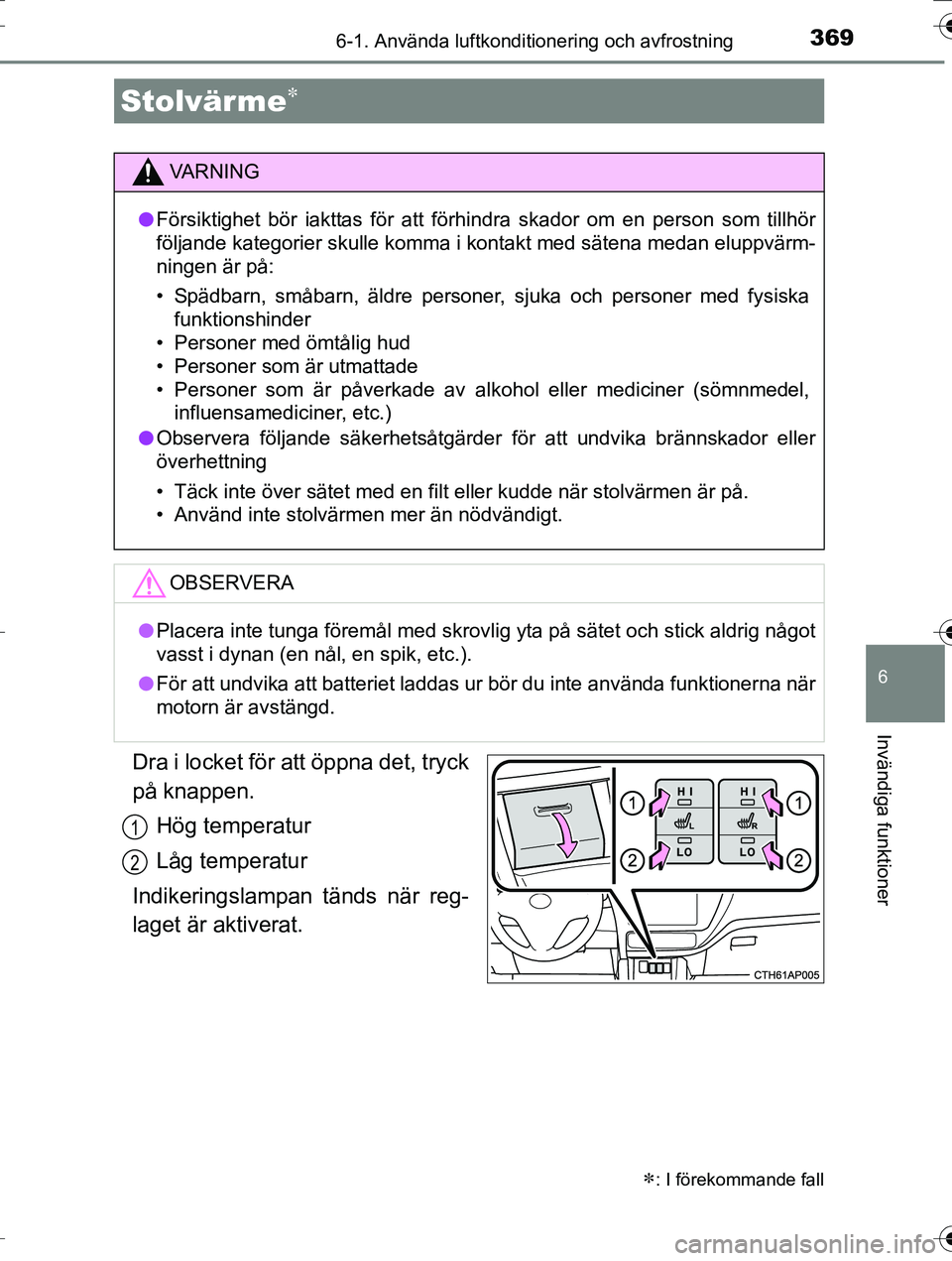

3696-1. Använda luftkonditionering och avfrostning
OM12K53SE
6
Invändiga funktioner
Dra i locket för att öppna det, tryck
på knappen.Hög temperatur
Låg temperatur
Indikeringslampan tänds när reg-
laget är aktiverat.
Stolvärme
: I förekommande fall
VA R N I N G
l Försiktighet bör iakttas för att förhindra skador om en person som tillhör
följande kategorier skulle komma i kontakt med sätena medan eluppvärm-
ningen är på:
• Spädbarn, småbarn, äldre personer, sjuka och personer med fysiska
funktionshinder
• Personer med ömtålig hud
• Personer som är utmattade
• Personer som är påverkade av al kohol eller mediciner (sömnmedel,
influensamediciner, etc.)
l Observera följande säkerhetsåtgärder för att undvika brännskador eller
överhettning
• Täck inte över sätet med en filt eller kudde när stolvärme\
n är på.
• Använd inte stolvärmen mer än nödvändigt.
OBSERVERA
lPlacera inte tunga föremål med skrovlig yta på sätet och stick aldrig något
vasst i dynan (en nål, en spik, etc.).
l För att undvika att batteriet laddas ur bör du inte använda funktionerna när
motorn är avstängd.
1
2
OM12K53SE.book Page 369 Tuesday, April 5, 2016 12:02 PM

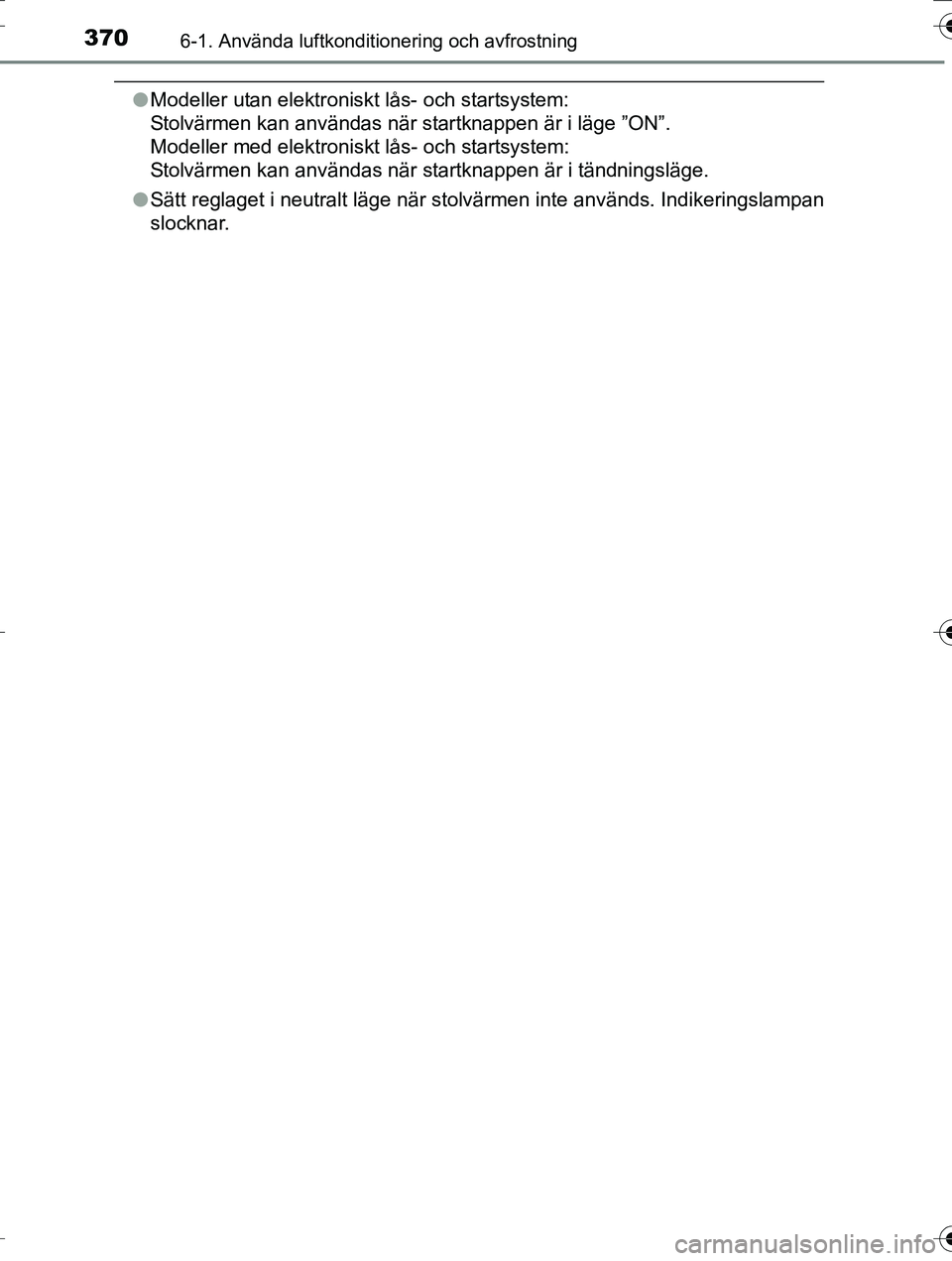

3706-1. Använda luftkonditionering och avfrostning
OM12K53SE
lModeller utan elektroniskt lås- och startsystem:
Stolvärmen kan användas när startknappen är i läge ”ON”.
Modeller med elektroniskt lås- och startsystem:
Stolvärmen kan användas när startknappen är i tändningsläge.
l Sätt reglaget i neutralt läge när stolvärmen inte används. Indikeringslampan
slocknar.
