TOYOTA AURIS TOURING SPORTS 2016 Instruksjoner for bruk (in Norwegian)

2804-6. Bruke kjørestøttesystemene
AURIS Touring Sports (OM12L13NO)

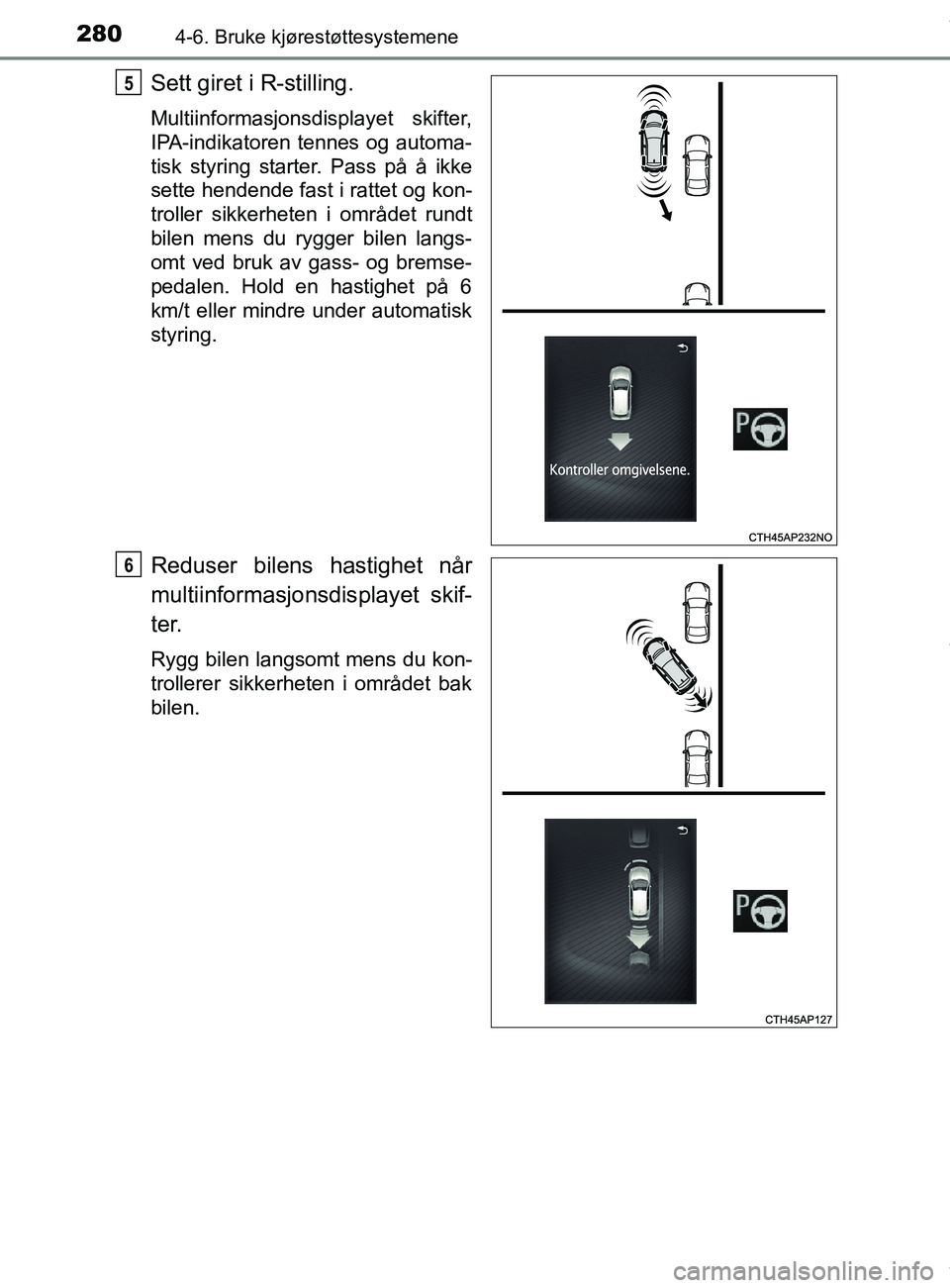

Sett giret i R-stilling.
Multiinformasjonsdisplayet skifter,
IPA-indikatoren tennes og automa-
tisk styring starter. Pass på å ikke
sette hendende fast i rattet og kon-
troller sikkerheten i området rundt
bilen mens du rygger bilen langs-
omt ved bruk av gass- og bremse-
pedalen. Hold en hastighet på 6
km/t eller mindre under automatisk
styring.
Reduser bilens hastighet når
multiinformasjonsdisplayet skif-
ter.
Rygg bilen langsomt mens du kon-
trollerer sikkerheten i området bak
bilen.
5
6
OM12L13NO.book Page 280 Monday, January 30, 2017 9:39 AM

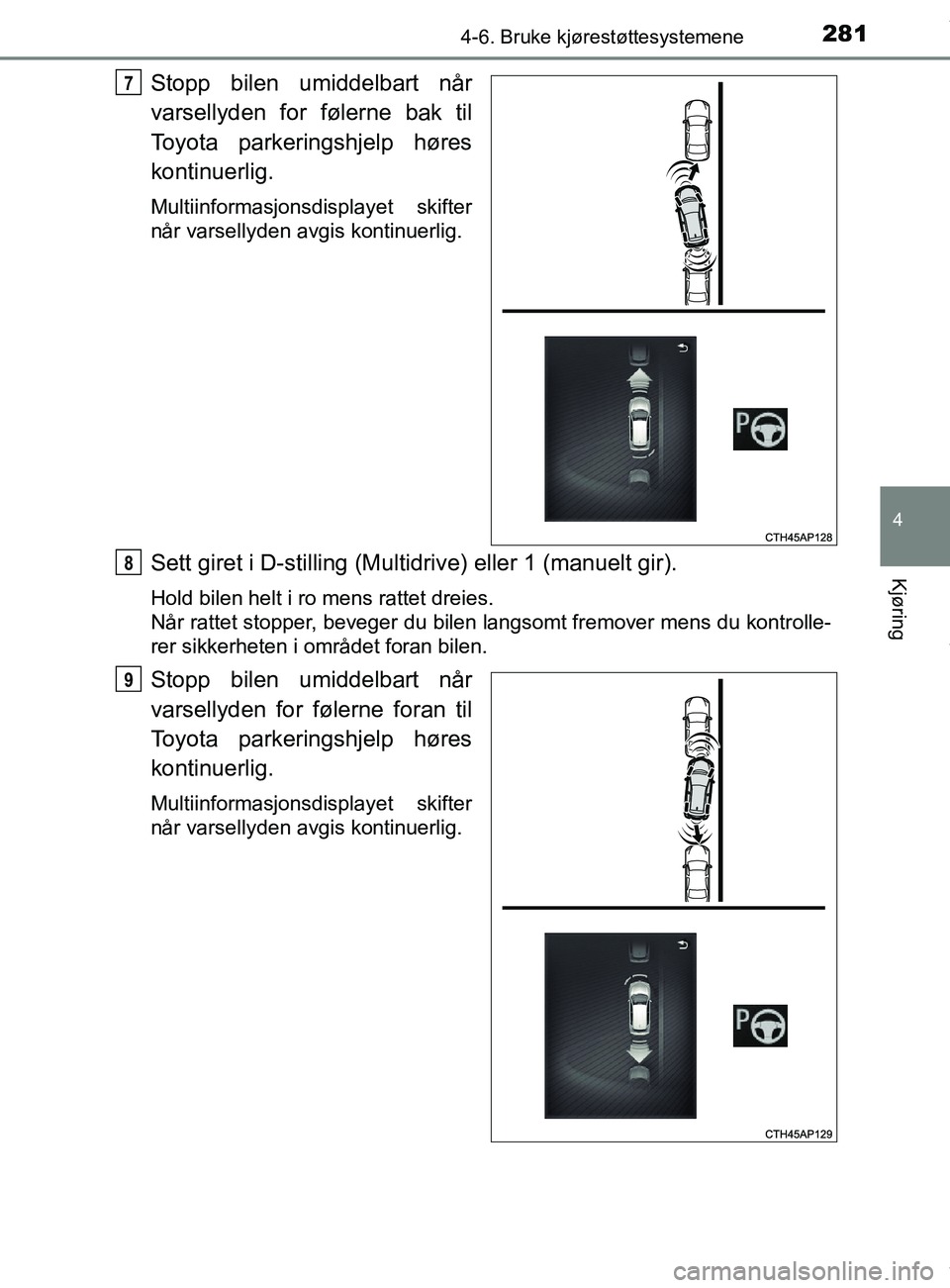

2814-6. Bruke kjørestøttesystemene
AURIS Touring Sports (OM12L13NO)
4
Kjøring
Stopp bilen umiddelbart når
varsellyden for følerne bak til
Toyota parkeringshjelp høres
kontinuerlig.
Multiinformasjonsdisplayet skifter
når varsellyden avgis kontinuerlig.
Sett giret i D-stilling (Multidrive) eller 1 (manuelt gir).
Hold bilen helt i ro mens rattet dreies.
Når rattet stopper, beveger du bilen langsomt fremover mens du kontrolle-
rer sikkerheten i området foran bilen.
Stopp bilen umiddelbart når
varsellyden for følerne foran til
Toyota parkeringshjelp høres
kontinuerlig.
Multiinformasjonsdisplayet skifter
når varsellyden avgis kontinuerlig.
7
8
9
OM12L13NO.book Page 281 Monday, January 30, 2017 9:39 AM

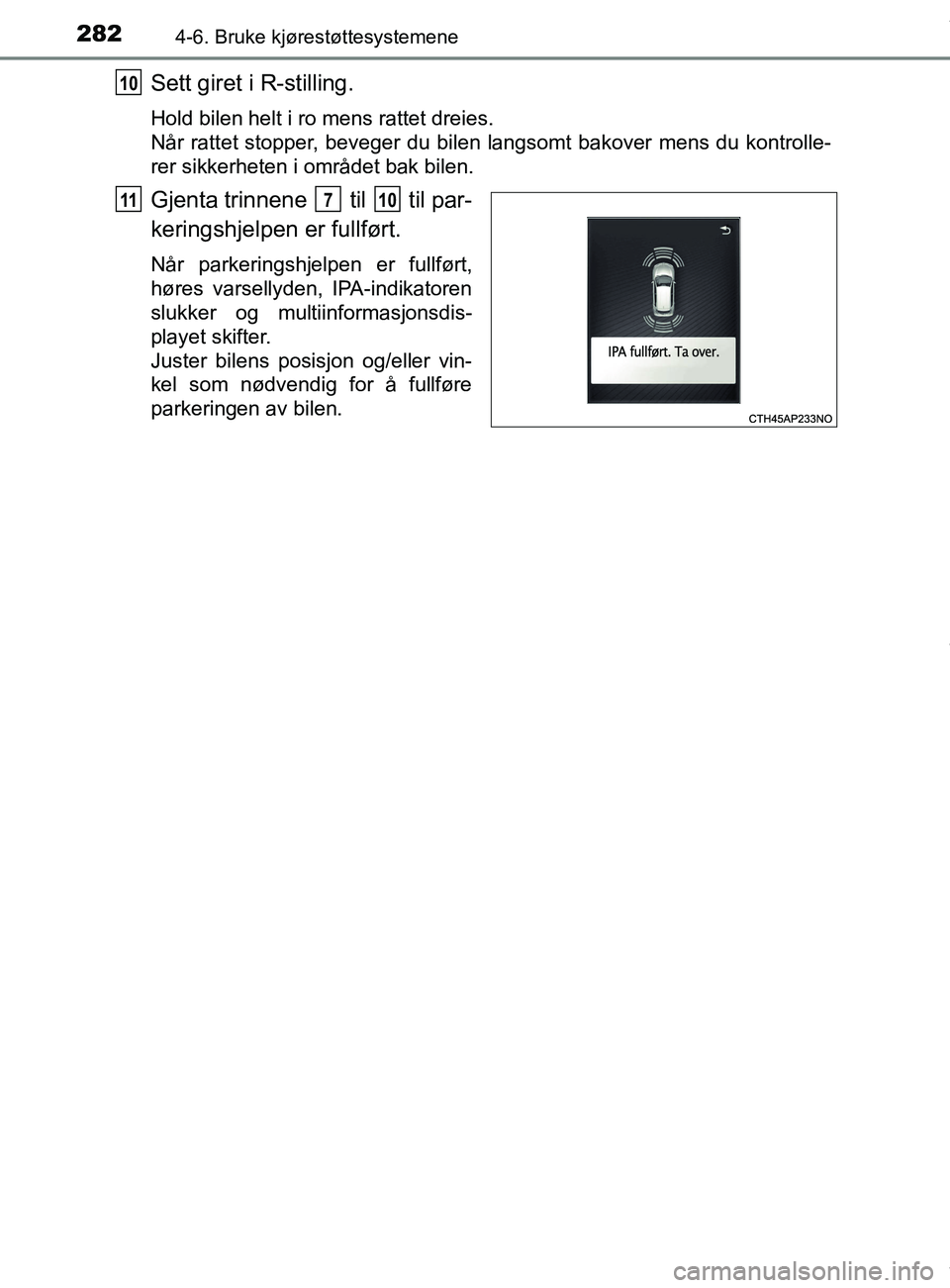

2824-6. Bruke kjørestøttesystemene
AURIS Touring Sports (OM12L13NO)
Sett giret i R-stilling.
Hold bilen helt i ro mens rattet dreies.
Når rattet stopper, beveger du bilen langsomt bakover mens du kontrolle-
rer sikkerheten i området bak bilen.
Gjenta trinnene til til par-
keringshjelpen er fullført.
Når parkeringshjelpen er fullført,
høres varsellyden, IPA-indikatoren
slukker og multiinformasjonsdis-
playet skifter.
Juster bilens posisjon og/eller vin-
kel som nødvendig for å fullføre
parkeringen av bilen.
10
11710
OM12L13NO.book Page 282 Monday, January 30, 2017 9:39 AM

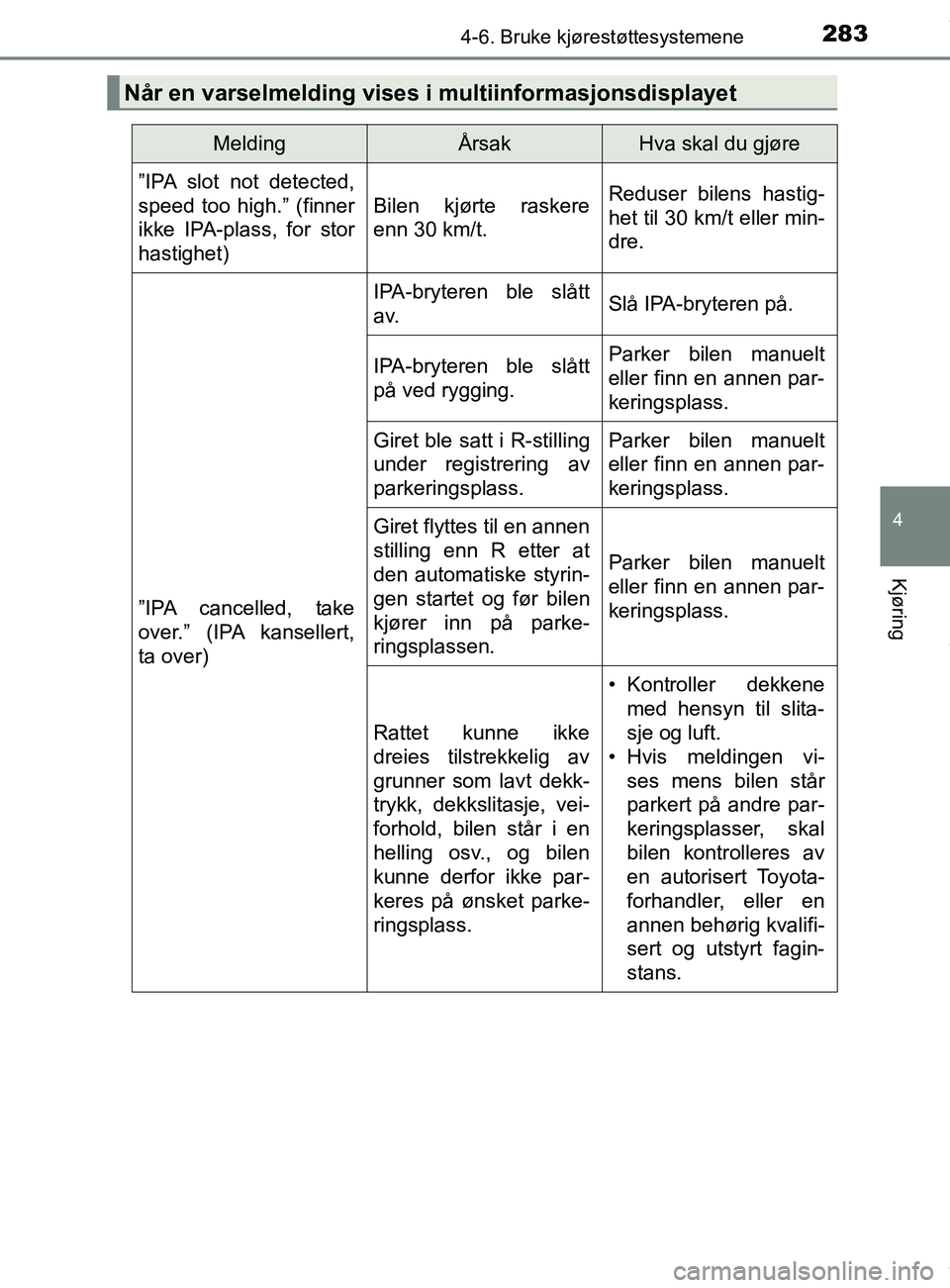

2834-6. Bruke kjørestøttesystemene
AURIS Touring Sports (OM12L13NO)
4
Kjøring
Når en varselmelding vises i multiinformasjonsdisplayet
MeldingÅrsakHva skal du gjøre
”IPA slot not detected,
speed too high.” (finner
ikke IPA-plass, for stor
hastighet) Bilen kjørte raskere
enn 30 km/t.
Reduser bilens hastig-
het til 30 km/t eller min-
dre.
”IPA cancelled, take
over.” (IPA kansellert,
ta over)
IPA-bryteren ble slått
a v.Slå IPA-bryteren på.
IPA-bryteren ble slått
på ved rygging.Parker bilen manuelt
eller finn en annen par-
keringsplass.
Giret ble satt i R-stilling
under registrering av
parkeringsplass.Parker bilen manuelt
eller finn en annen par-
keringsplass.
Giret flyttes til en annen
stilling enn R etter at
den automatiske styrin-
gen startet og før bilen
kjører inn på parke-
ringsplassen.
Parker bilen manuelt
eller finn en annen par-
keringsplass.
Rattet kunne ikke
dreies tilstrekkelig av
grunner som lavt dekk-
trykk, dekkslitasje, vei-
forhold, bilen står i en
helling osv., og bilen
kunne derfor ikke par-
keres på ønsket parke-
ringsplass.
• Kontroller dekkene
med hensyn til slita-
sje og luft.
• Hvis meldingen vi- ses mens bilen står
parkert på andre par-
keringsplasser, skal
bilen kontrolleres av
en autorisert Toyota-
forhandler, eller en
annen behørig kvalifi-
sert og utstyrt fagin-
stans.
OM12L13NO.book Page 283 Monday, January 30, 2017 9:39 AM

2844-6. Bruke kjørestøttesystemene
AURIS Touring Sports (OM12L13NO)

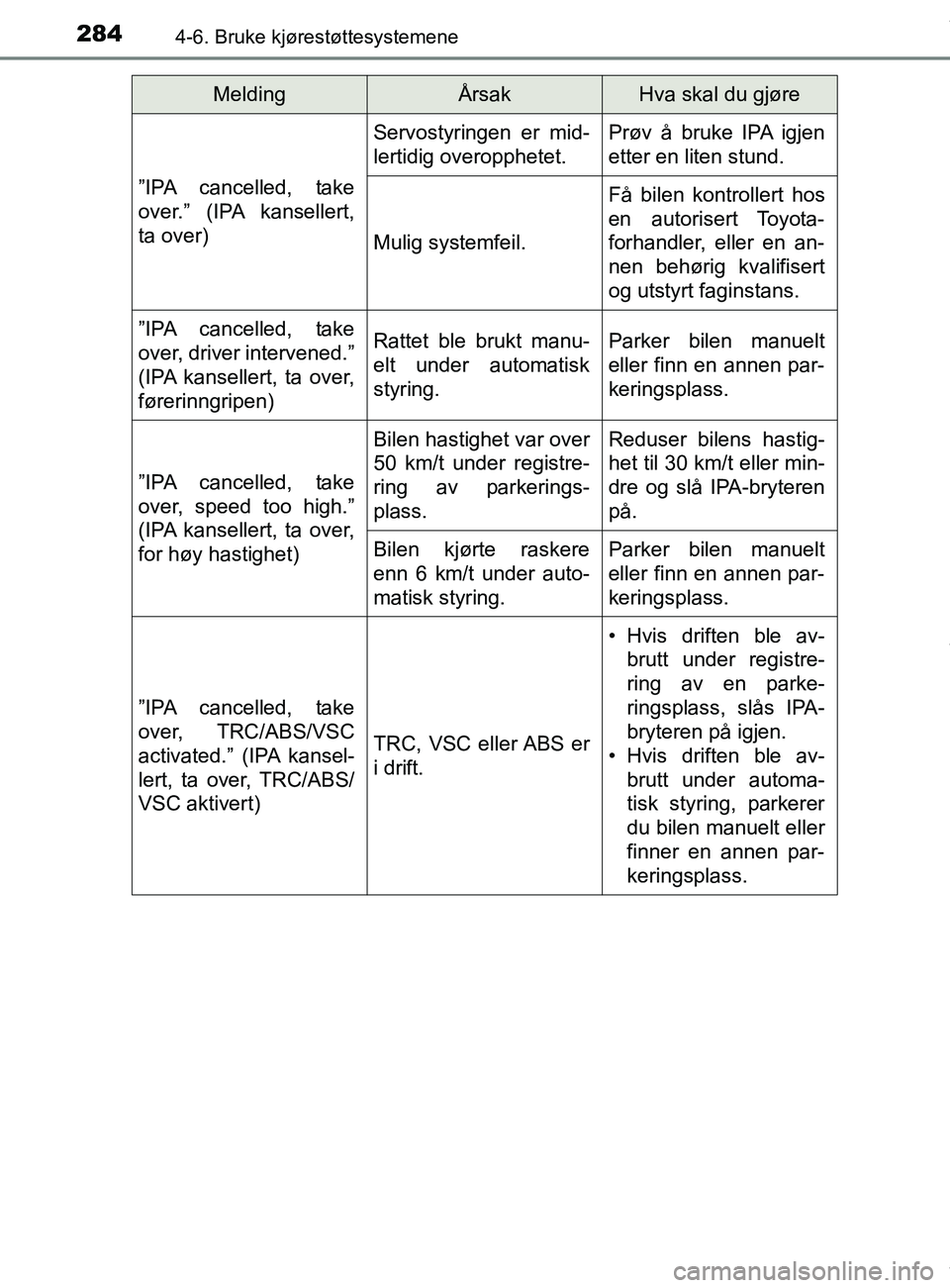

”IPA cancelled, take
over.” (IPA kansellert,
ta over)
Servostyringen er mid-
lertidig overopphetet.Prøv å bruke IPA igjen
etter en liten stund.
Mulig systemfeil.
Få bilen kontrollert hos
en autorisert Toyota-
forhandler, eller en an-
nen behørig kvalifisert
og utstyrt faginstans.
”IPA cancelled, take
over, driver intervened.”
(IPA kansellert, ta over,
førerinngripen)Rattet ble brukt manu-
elt under automatisk
styring.Parker bilen manuelt
eller finn en annen par-
keringsplass.
”IPA cancelled, take
over, speed too high.”
(IPA kansellert, ta over,
for høy hastighet)
Bilen hastighet var over
50 km/t under registre-
ring av parkerings-
plass.Reduser bilens hastig-
het til 30 km/t eller min-
dre og slå IPA-bryteren
på.
Bilen kjørte raskere
enn 6 km/t under auto-
matisk styring.Parker bilen manuelt
eller finn en annen par-
keringsplass.
”IPA cancelled, take
over, TRC/ABS/VSC
activated.” (IPA kansel-
lert, ta over, TRC/ABS/
VSC aktivert)
TRC, VSC eller ABS er
i drift.
• Hvis driften ble av-brutt under registre-
ring av en parke-
ringsplass, slås IPA-
bryteren på igjen.
• Hvis driften ble av-
brutt under automa-
tisk styring, parkerer
du bilen manuelt eller
finner en annen par-
keringsplass.
MeldingÅrsakHva skal du gjøre
OM12L13NO.book Page 284 Monday, January 30, 2017 9:39 AM

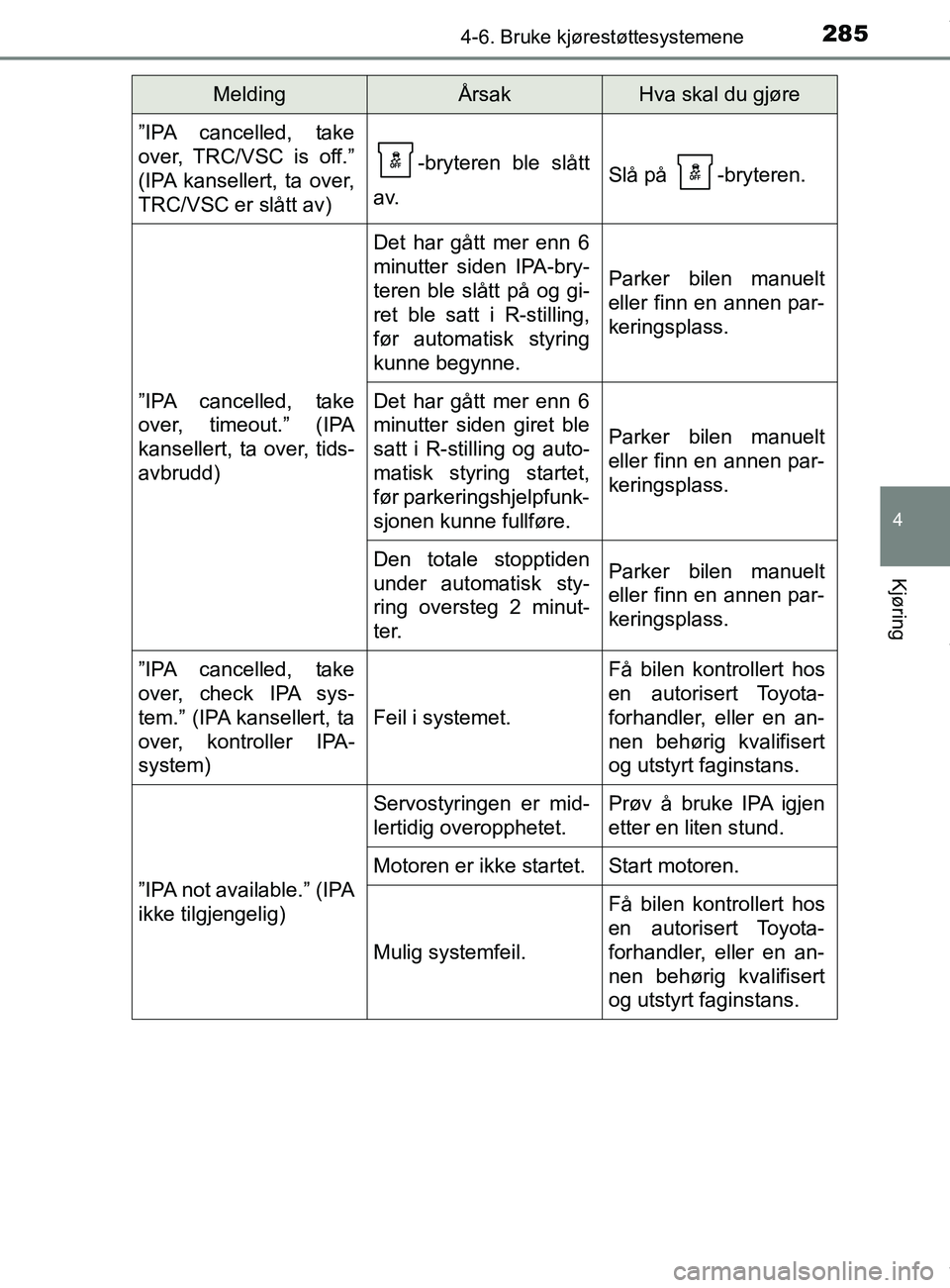

2854-6. Bruke kjørestøttesystemene
AURIS Touring Sports (OM12L13NO)
4
Kjøring
”IPA cancelled, take
over, TRC/VSC is off.”
(IPA kansellert, ta over,
TRC/VSC er slått av)
-bryteren ble slått
a v.Slå på -bryteren.
”IPA cancelled, take
over, timeout.” (IPA
kansellert, ta over, tids-
avbrudd)
Det har gått mer enn 6
minutter siden IPA-bry-
teren ble slått på og gi-
ret ble satt i R-stilling,
før automatisk styring
kunne begynne.
Parker bilen manuelt
eller finn en annen par-
keringsplass.
Det har gått mer enn 6
minutter siden giret ble
satt i R-stilling og auto-
matisk styring startet,
før parkeringshjelpfunk-
sjonen kunne fullføre.
Parker bilen manuelt
eller finn en annen par-
keringsplass.
Den totale stopptiden
under automatisk sty-
ring oversteg 2 minut-
ter.Parker bilen manuelt
eller finn en annen par-
keringsplass.
”IPA cancelled, take
over, check IPA sys-
tem.” (IPA kansellert, ta
over, kontroller IPA-
system)
Feil i systemet.
Få bilen kontrollert hos
en autorisert Toyota-
forhandler, eller en an-
nen behørig kvalifisert
og utstyrt faginstans.
”IPA not available.” (IPA
ikke tilgjengelig)
Servostyringen er mid-
lertidig overopphetet.Prøv å bruke IPA igjen
etter en liten stund.
Motoren er ikke startet.Start motoren.
Mulig systemfeil.
Få bilen kontrollert hos
en autorisert Toyota-
forhandler, eller en an-
nen behørig kvalifisert
og utstyrt faginstans.
MeldingÅrsakHva skal du gjøre
OM12L13NO.book Page 285 Monday, January 30, 2017 9:39 AM

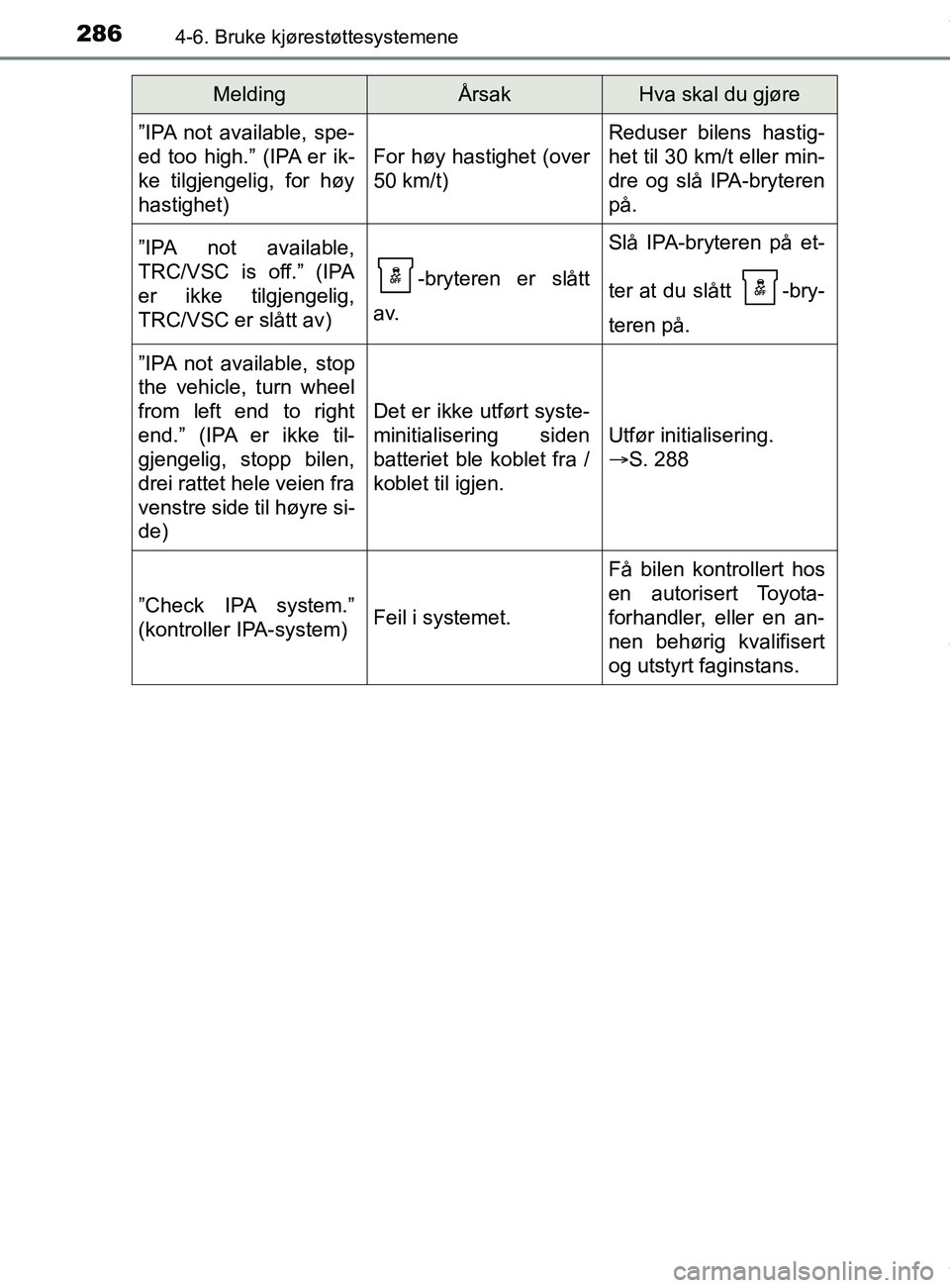

2864-6. Bruke kjørestøttesystemene
AURIS Touring Sports (OM12L13NO)
”IPA not available, spe-
ed too high.” (IPA er ik-
ke tilgjengelig, for høy
hastighet)
For høy hastighet (over
50 km/t)
Reduser bilens hastig-
het til 30 km/t eller min-
dre og slå IPA-bryteren
på.
”IPA not available,
TRC/VSC is off.” (IPA
er ikke tilgjengelig,
TRC/VSC er slått av)
-bryteren er slått
a v.
Slå IPA-bryteren på et-
ter at du slått -bry-
teren på.
”IPA not available, stop
the vehicle, turn wheel
from left end to right
end.” (IPA er ikke til-
gjengelig, stopp bilen,
drei rattet hele veien fra
venstre side til høyre si-
de)
Det er ikke utført syste-
minitialisering siden
batteriet ble koblet fra /
koblet til igjen.
Utfør initialisering.
 S. 288
”Check IPA system.”
(kontroller IPA-system)Feil i systemet.
Få bilen kontrollert hos
en autorisert Toyota-
forhandler, eller en an-
nen behørig kvalifisert
og utstyrt faginstans.
MeldingÅrsakHva skal du gjøre
OM12L13NO.book Page 286 Monday, January 30, 2017 9:39 AM

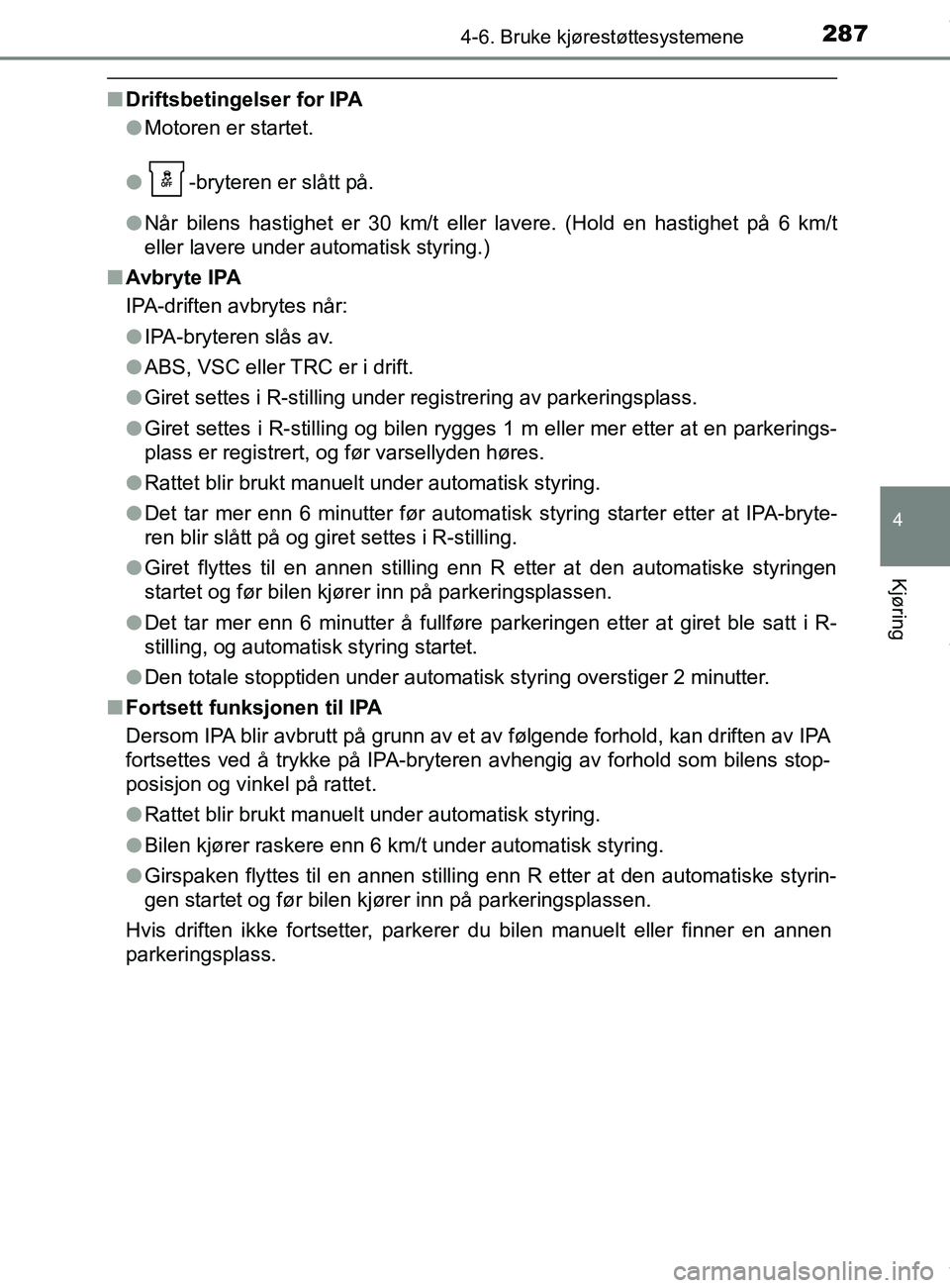

2874-6. Bruke kjørestøttesystemene
AURIS Touring Sports (OM12L13NO)
4
Kjøring
nDriftsbetingelser for IPA
lMotoren er startet.
l -bryteren er slått på.
l Når bilens hastighet er 30 km/t eller lavere. (Hold en hastighet på\
6 km/t
eller lavere under automatisk styring.)
n Avbryte IPA
IPA-driften avbrytes når:
lIPA-bryteren slås av.
l ABS, VSC eller TRC er i drift.
l Giret settes i R-stilling under registrering av parkeringsplass.
l Giret settes i R-stilling og bilen rygges 1 m eller mer etter at en parkerings-
plass er registrert, og før varsellyden høres.
l Rattet blir brukt manuelt under automatisk styring.
l Det tar mer enn 6 minutter før automatisk styring starter etter at IPA-bryte-
ren blir slått på og giret settes i R-stilling.
l Giret flyttes til en annen stilling enn R etter at den automatiske styringen
startet og før bilen kjører inn på parkeringsplassen.
l Det tar mer enn 6 minutter å fullføre parkeringen etter at giret ble satt i R-
stilling, og automatisk styring startet.
l Den totale stopptiden under automatisk styring overstiger 2 minutter.
n Fortsett funksjonen til IPA
Dersom IPA blir avbrutt på grunn av et av følgende forhold, kan driften av IPA
fortsettes ved å trykke på IPA-bryteren avhengig av forhold som bilens stop-
posisjon og vinkel på rattet.
l Rattet blir brukt manuelt under automatisk styring.
l Bilen kjører raskere enn 6 km/t under automatisk styring.
l Girspaken flyttes til en annen stilling enn R etter at den automatiske styrin-
gen startet og før bilen kjører inn på parkeringsplassen.
Hvis driften ikke fortsetter, parkerer du bilen manuelt eller finner en annen
parkeringsplass.
OM12L13NO.book Page 287 Monday, January 30, 2017 9:39 AM

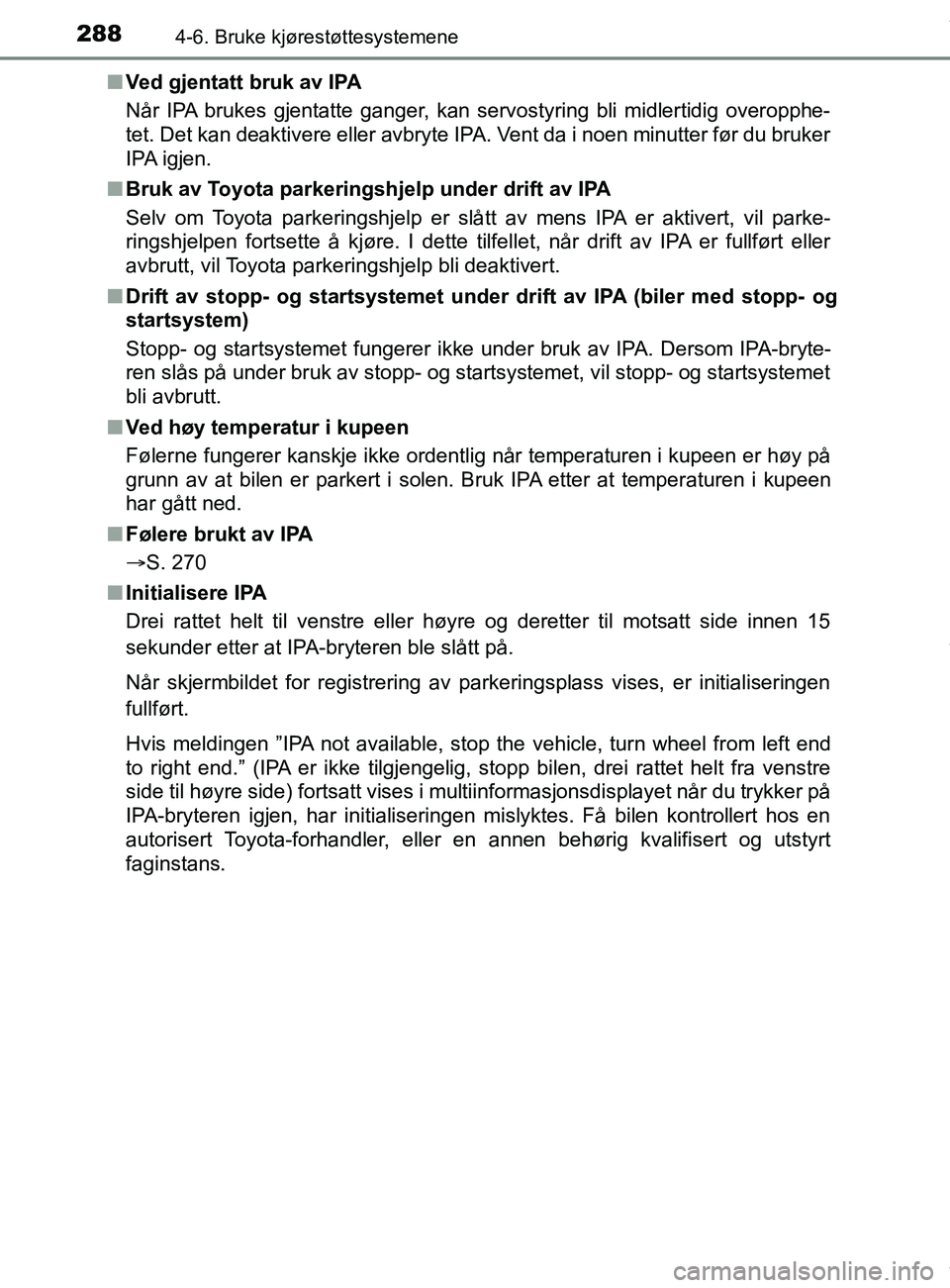

2884-6. Bruke kjørestøttesystemene
AURIS Touring Sports (OM12L13NO)n
Ved gjentatt bruk av IPA
Når IPA brukes gjentatte ganger, kan servostyring bli midlertidig overopphe-
tet. Det kan deaktivere eller avbryte IPA. Vent da i noen minutter før du bruker
IPA igjen.
n Bruk av Toyota parkeringshjelp under drift av IPA
Selv om Toyota parkeringshjelp er slått av mens IPA er aktivert, vil parke-
ringshjelpen fortsette å kjøre. I dette tilfellet, når drift av IPA er fullført eller
avbrutt, vil Toyota parkeringshjelp bli deaktivert.
n Drift av stopp- og startsystemet under drift av IP A (biler med stopp- og
startsystem)
Stopp- og startsystemet fungerer ikke under bruk av IPA. Dersom IPA-bryte-
ren slås på under bruk av stopp- og startsystemet, vil stopp- og startsystemet
bli avbrutt.
n Ved høy temperatur i kupeen
Følerne fungerer kanskje ikke ordentlig når temperaturen i kupeen er høy på
grunn av at bilen er parkert i solen. Bruk IPA etter at temperaturen i kupeen
har gått ned.
n Følere brukt av IPA
S. 270
n Initialisere IPA
Drei rattet helt til venstre eller høyre og deretter til motsatt side innen 15
sekunder etter at IPA-bryteren ble slått på.
Når skjermbildet for registrering av parkeringsplass vises, er initialiseringen
fullført.
Hvis meldingen ”IPA not available, stop the vehicle, turn wheel from left end
to right end.” (IPA er ikke tilgjengelig, stopp bilen, drei rattet helt fra venstre
side til høyre side) fortsatt vises i multiinformasjonsdisplayet når du trykker på
IPA-bryteren igjen, har initialiseringen mislyktes. Få bilen kontrollert hos en
autorisert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt
faginstans.
OM12L13NO.book Page 288 Monday, January 30, 2017 9:39 AM

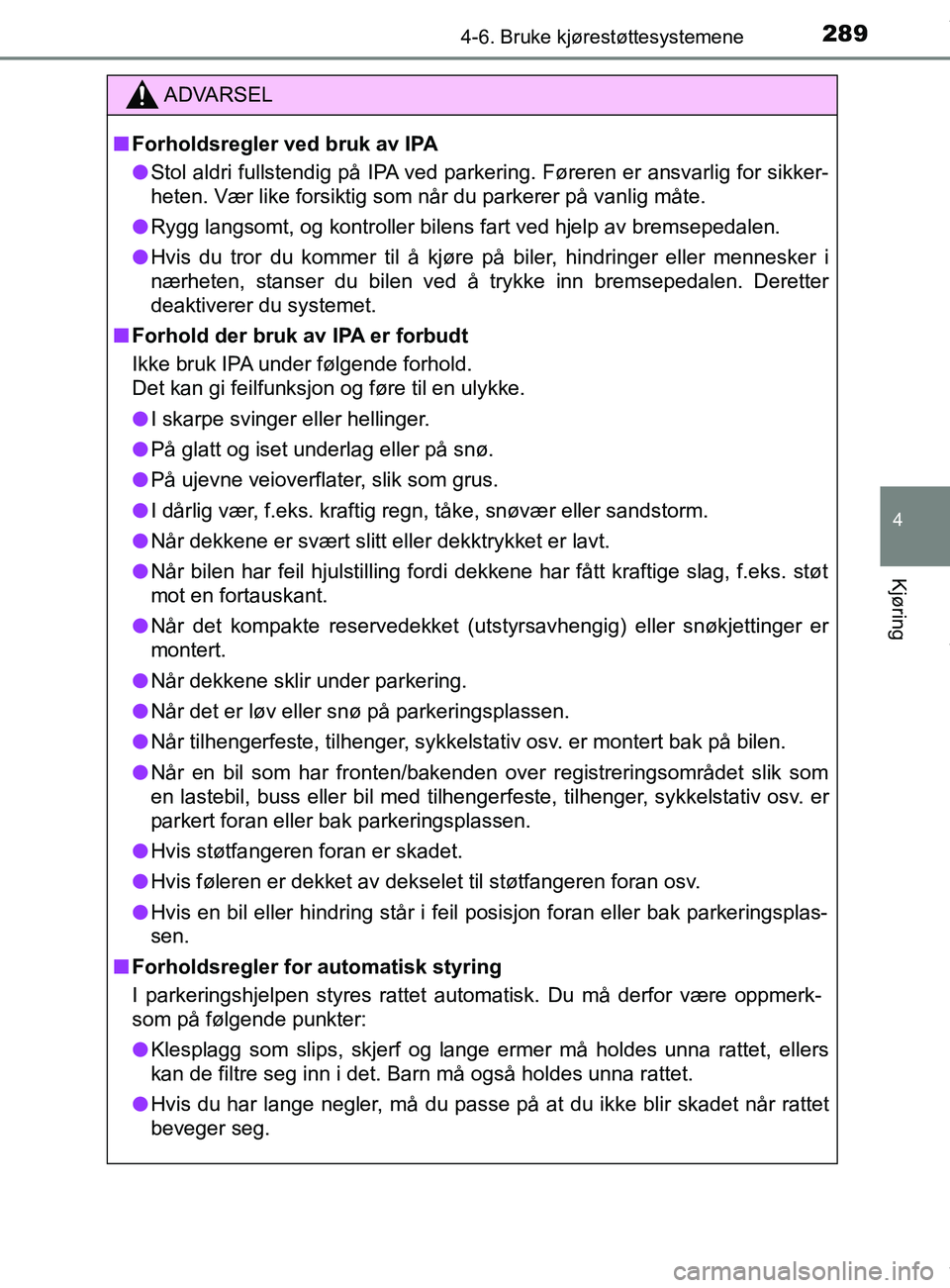

2894-6. Bruke kjørestøttesystemene
AURIS Touring Sports (OM12L13NO)
4
Kjøring
ADVARSEL
n Forholdsregler ved bruk av IPA
l Stol aldri fullstendig på IPA ved parkering. Føreren er ansvarlig for sikker-
heten. Vær like forsiktig som når du parkerer på vanlig måte.
l Rygg langsomt, og kontroller bilens fart ved hjelp av bremsepedalen.
l Hvis du tror du kommer til å kjøre på biler, hindringer eller mennesker i
nærheten, stanser du bilen ved å trykke inn bremsepedalen. Deretter
deaktiverer du systemet.
n Forhold der bruk av IPA er forbudt
Ikke bruk IPA under følgende forhold.
Det kan gi feilfunksjon og føre til en ulykke.
l I skarpe svinger eller hellinger.
l På glatt og iset underlag eller på snø.
l På ujevne veioverflater, slik som grus.
l I dårlig vær, f.eks. kraftig regn, tåke, snøvær eller sandstorm.
l Når dekkene er svært slitt eller dekktrykket er lavt.
l Når bilen har feil hjulstilling fordi dekkene har fått kraftige slag, f.eks. støt
mot en fortauskant.
l Når det kompakte reservedekket (utstyrsavhengig) eller snøkjettinger er
montert.
l Når dekkene sklir under parkering.
l Når det er løv eller snø på parkeringsplassen.
l Når tilhengerfeste, tilhenger, sykkelstativ osv. er montert bak på bilen.
l Når en bil som har fronten/bakenden over registreringsområdet slik som
en lastebil, buss eller bil med tilhengerfeste, tilhenger, sykkelstativ osv. er
parkert foran eller bak parkeringsplassen.
l Hvis støtfangeren foran er skadet.
l Hvis føleren er dekket av dekselet til støtfangeren foran osv.
l Hvis en bil eller hindring står i feil posisjon foran eller bak parkeringsplas-
sen.
n Forholdsregler for automatisk styring
I parkeringshjelpen styres rattet automatisk. Du må derfor være oppmerk-
som på følgende punkter:
l Klesplagg som slips, skjerf og lange ermer må holdes unna rattet, ellers
kan de filtre seg inn i det. Barn må også holdes unna rattet.
l Hvis du har lange negler, må du passe på at du ikke blir skadet når rattet
beveger seg.
OM12L13NO.book Page 289 Monday, January 30, 2017 9:39 AM
