TOYOTA AURIS TOURING SPORTS 2016 Instruksjoner for bruk (in Norwegian)

4707-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)

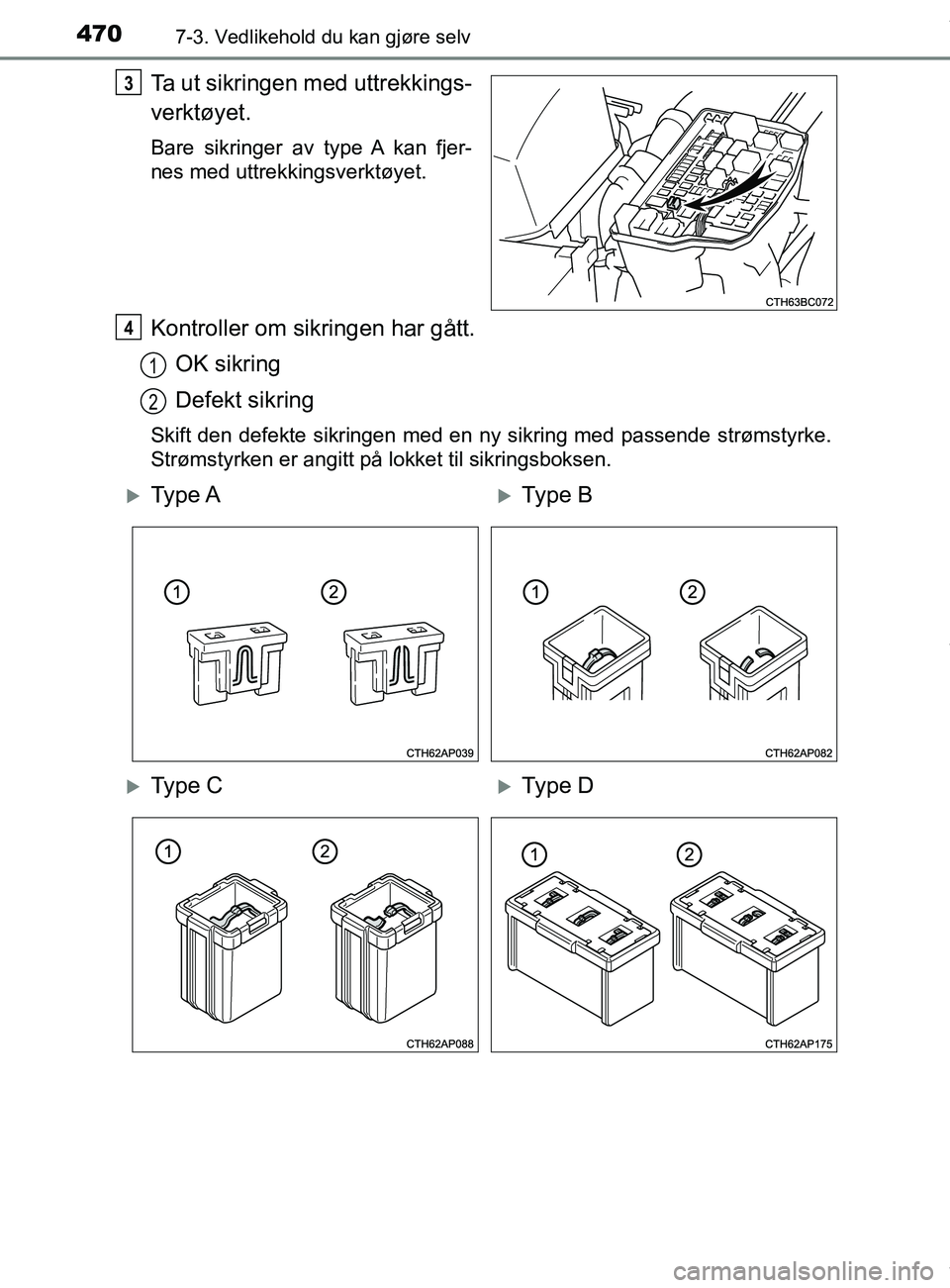

Ta ut sikringen med uttrekkings-
verktøyet.
Bare sikringer av type A kan fjer-
nes med uttrekkingsverktøyet.
Kontroller om sikringen har gått.OK sikring
Defekt sikring
Skift den defekte sikringen med en ny sikring med passende strømstyrke.
Strømstyrken er angitt på lokket til sikringsboksen.
3
4
1
2
Ty p e AType B
Ty p e CType D
OM12L13NO.book Page 470 Monday, January 30, 2017 9:39 AM

4717-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell

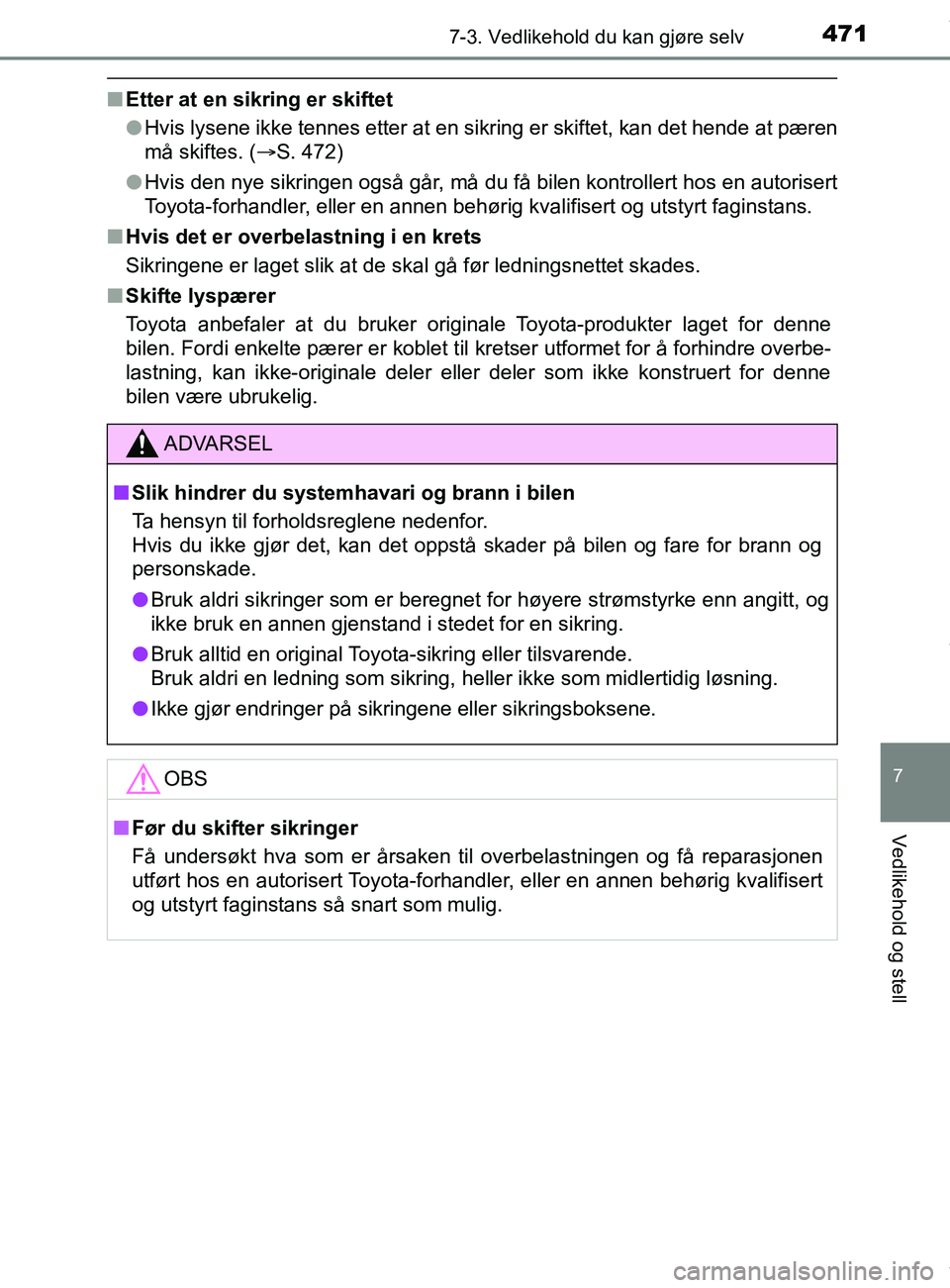

nEtter at en sikring er skiftet
lHvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( S. 472)
l Hvis den nye sikringen også går, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
n Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
n Skifte lyspærer
Toyota anbefaler at du bruker originale Toyota-produkter laget for denne
bilen. Fordi enkelte pærer er koblet til kretser utformet for å forhindre overbe-
lastning, kan ikke-originale deler eller deler som ikke konstruert for denne
bilen være ubrukelig.
ADVARSEL
n Slik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis du ikke gjør det, kan det oppstå skader på bilen og fare for brann og
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid en original Toyota-sikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
l Ikke gjør endringer på sikringene eller sikringsboksene.
OBS
n Før du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få reparasjonen
utført hos en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans så snart som mulig.
OM12L13NO.book Page 471 Monday, January 30, 2017 9:39 AM

4727-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
Kontroller effekten (W) til lyspæren som skal skiftes. ( S. 582)
nForan
Biler med halogenlamper

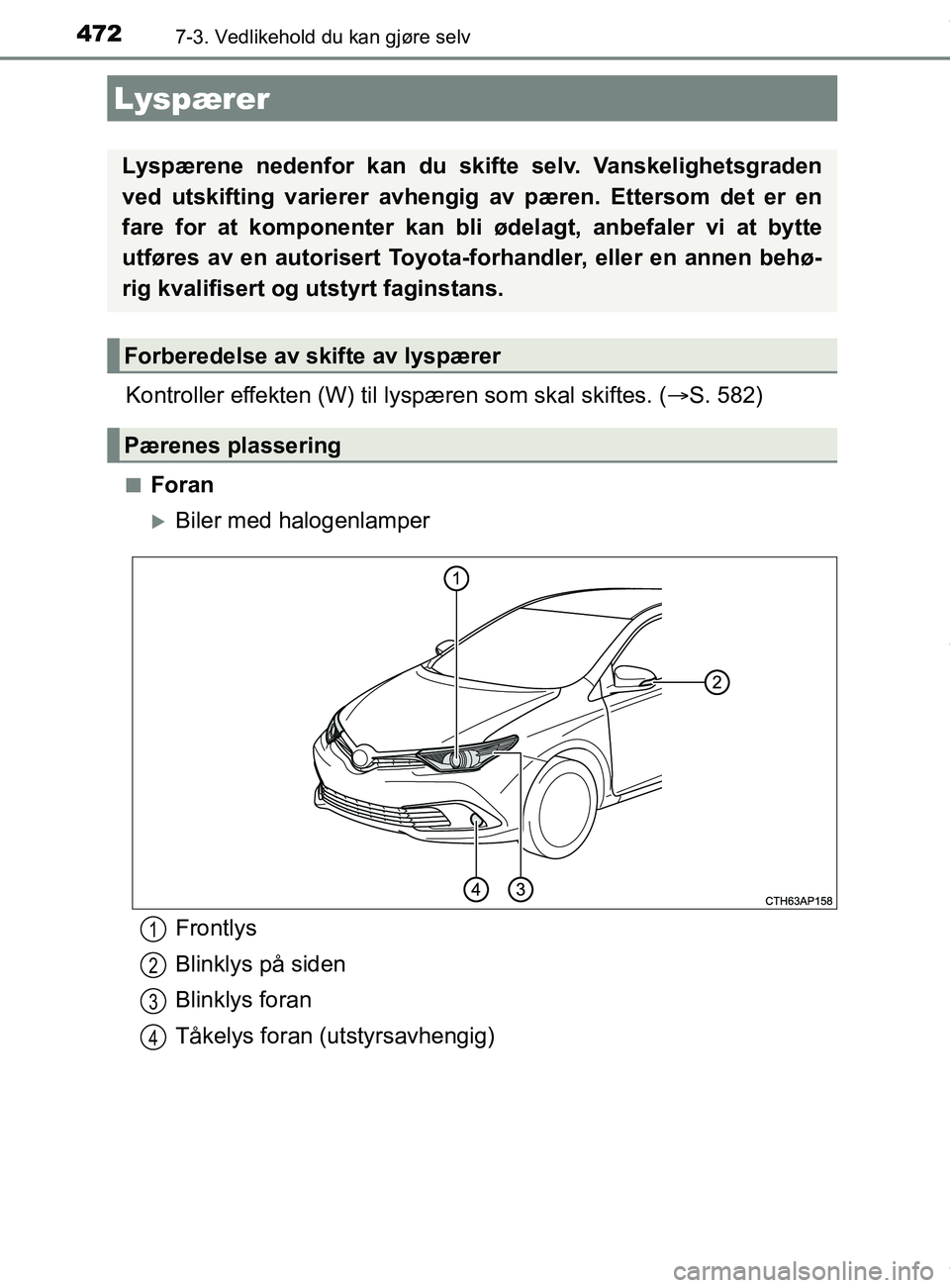

Lyspærer
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
Forberedelse av skifte av lyspærer
Pærenes plassering
Frontlys
Blinklys på siden
Blinklys foran
Tåkelys foran (utstyrsavhengig)1
2
3
4
OM12L13NO.book Page 472 Monday, January 30, 2017 9:39 AM

4737-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell

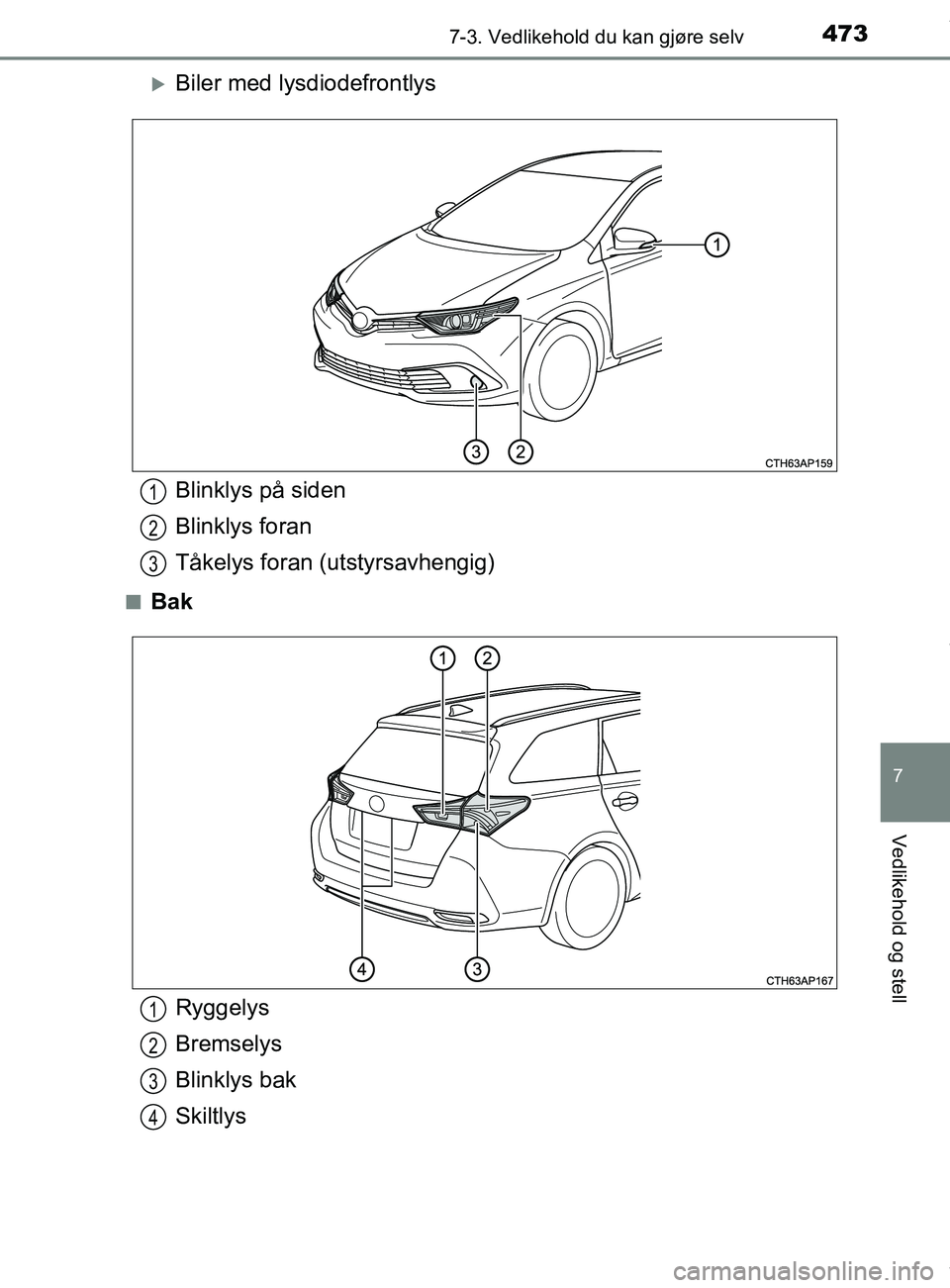

Biler med lysdiodefrontlys
nBak
Blinklys på siden
Blinklys foran
Tåkelys foran (utstyrsavhengig)1
2
3
Ryggelys
Bremselys
Blinklys bak
Skiltlys1
2
3
4
OM12L13NO.book Page 473 Monday, January 30, 2017 9:39 AM

4747-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)n

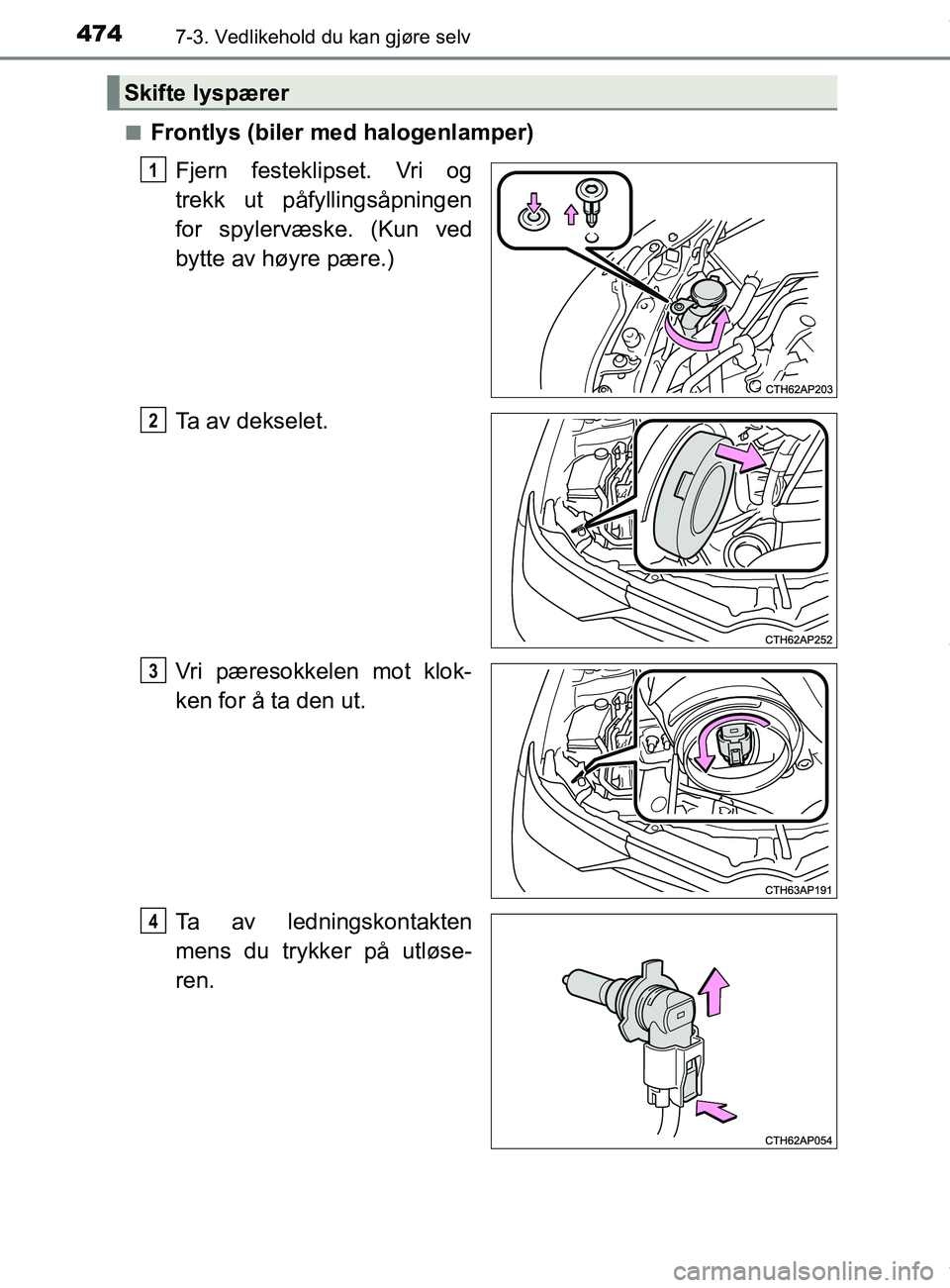

Frontlys (biler med halogenlamper)
Fjern festeklipset. Vri og
trekk ut påfyllingsåpningen
for spylervæske. (Kun ved
bytte av høyre pære.)
Ta av dekselet.
Vri pæresokkelen mot klok-
ken for å ta den ut.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
Skifte lyspærer
1
2
3
4
OM12L13NO.book Page 474 Monday, January 30, 2017 9:39 AM

4757-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell

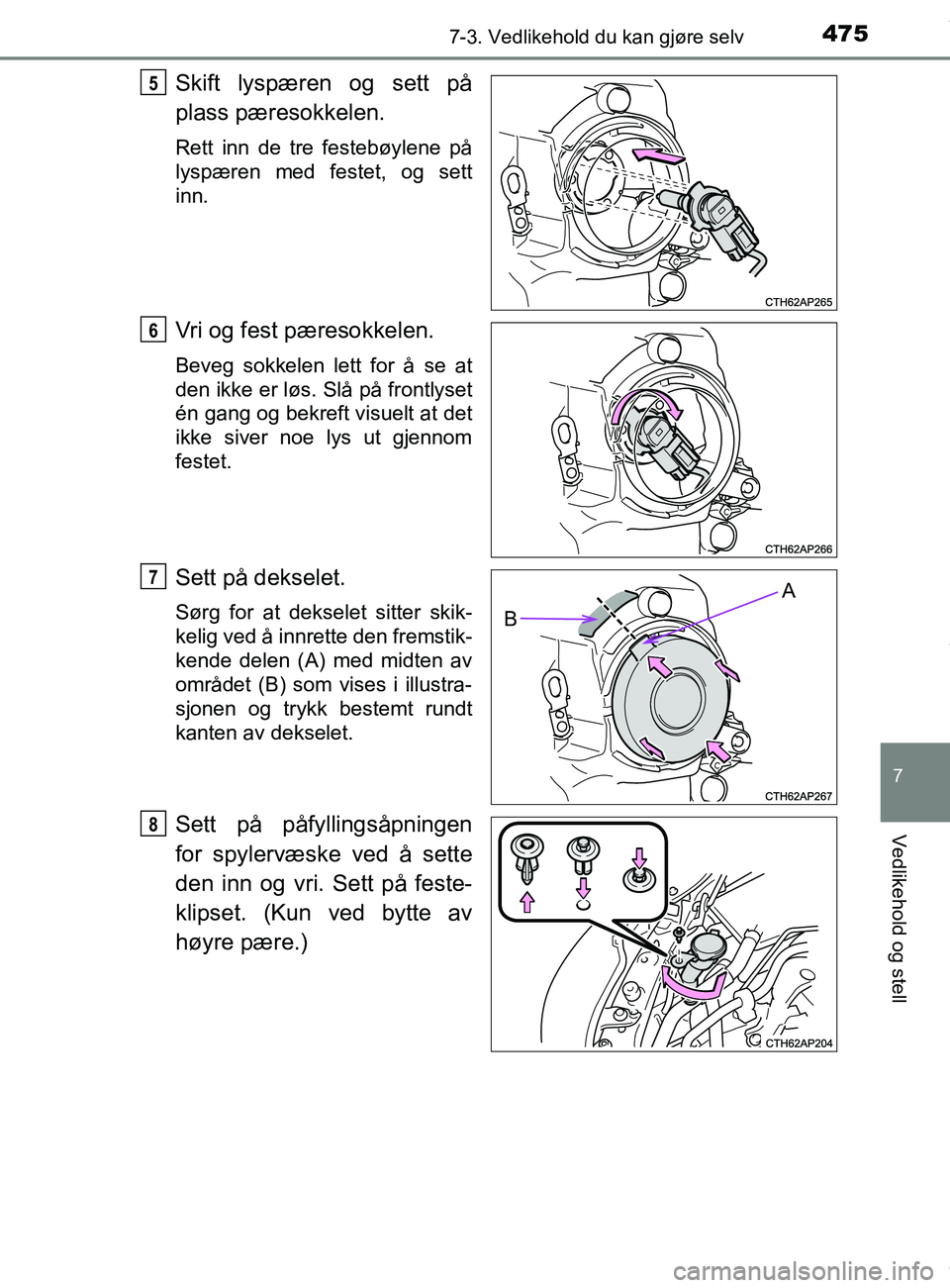

Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontlyset
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom
festet.
Sett på dekselet.
Sørg for at dekselet sitter skik-
kelig ved å innrette den fremstik-
kende delen (A) med midten av
området (B) som vises i illustra-
sjonen og trykk bestemt rundt
kanten av dekselet.
Sett på påfyllingsåpningen
for spylervæske ved å sette
den inn og vri. Sett på feste-
klipset. (Kun ved bytte av
høyre pære.)
5
6
A
B
7
8
OM12L13NO.book Page 475 Monday, January 30, 2017 9:39 AM

4767-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)n

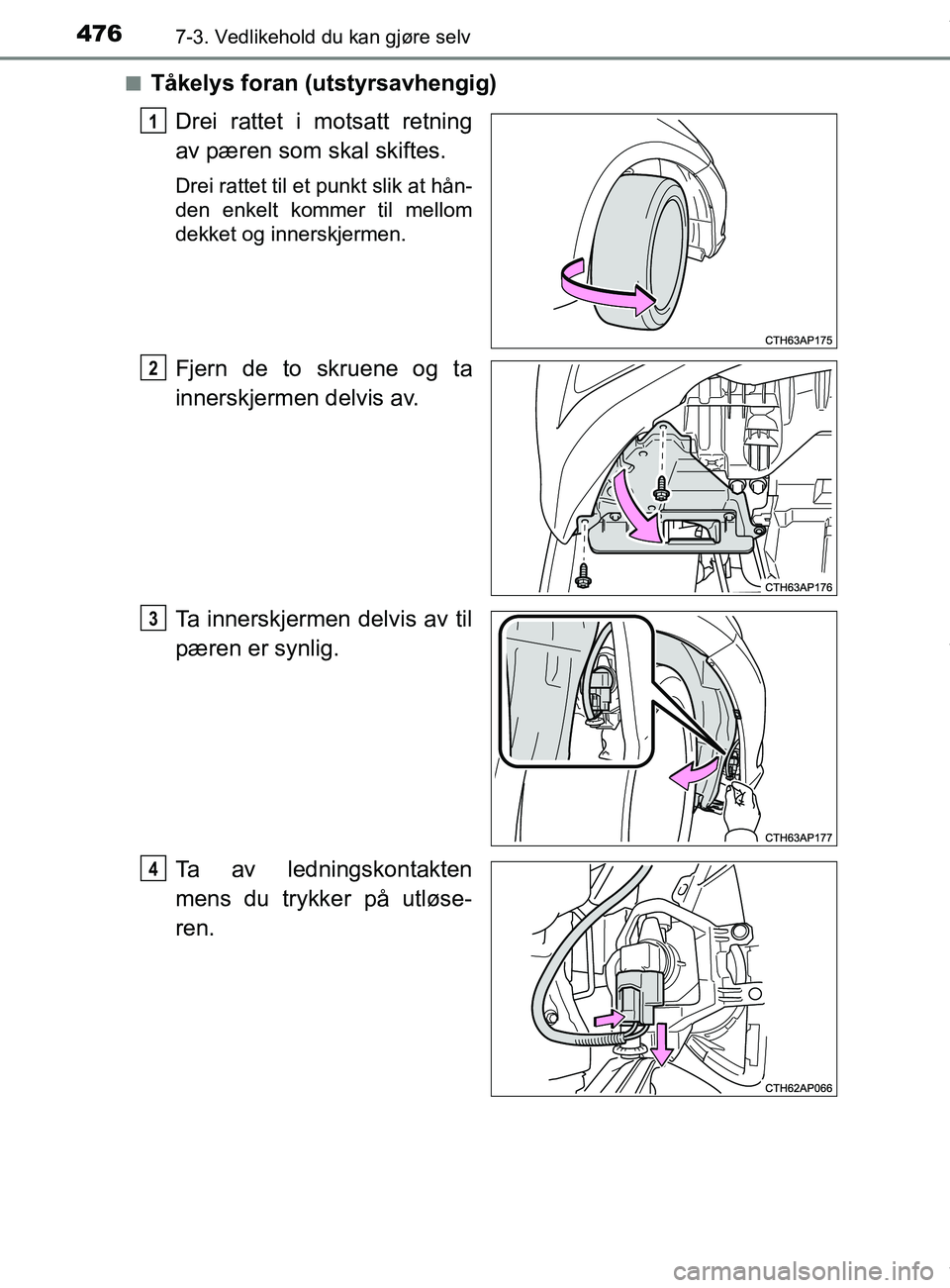

Tåkelys foran (utstyrsavhengig)
Drei rattet i motsatt retning
av pæren som skal skiftes.
Drei rattet til et punkt slik at hån-
den enkelt kommer til mellom
dekket og innerskjermen.
Fjern de to skruene og ta
innerskjermen delvis av.
Ta innerskjermen delvis av til
pæren er synlig.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
1
2
3
4
OM12L13NO.book Page 476 Monday, January 30, 2017 9:39 AM

4777-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell

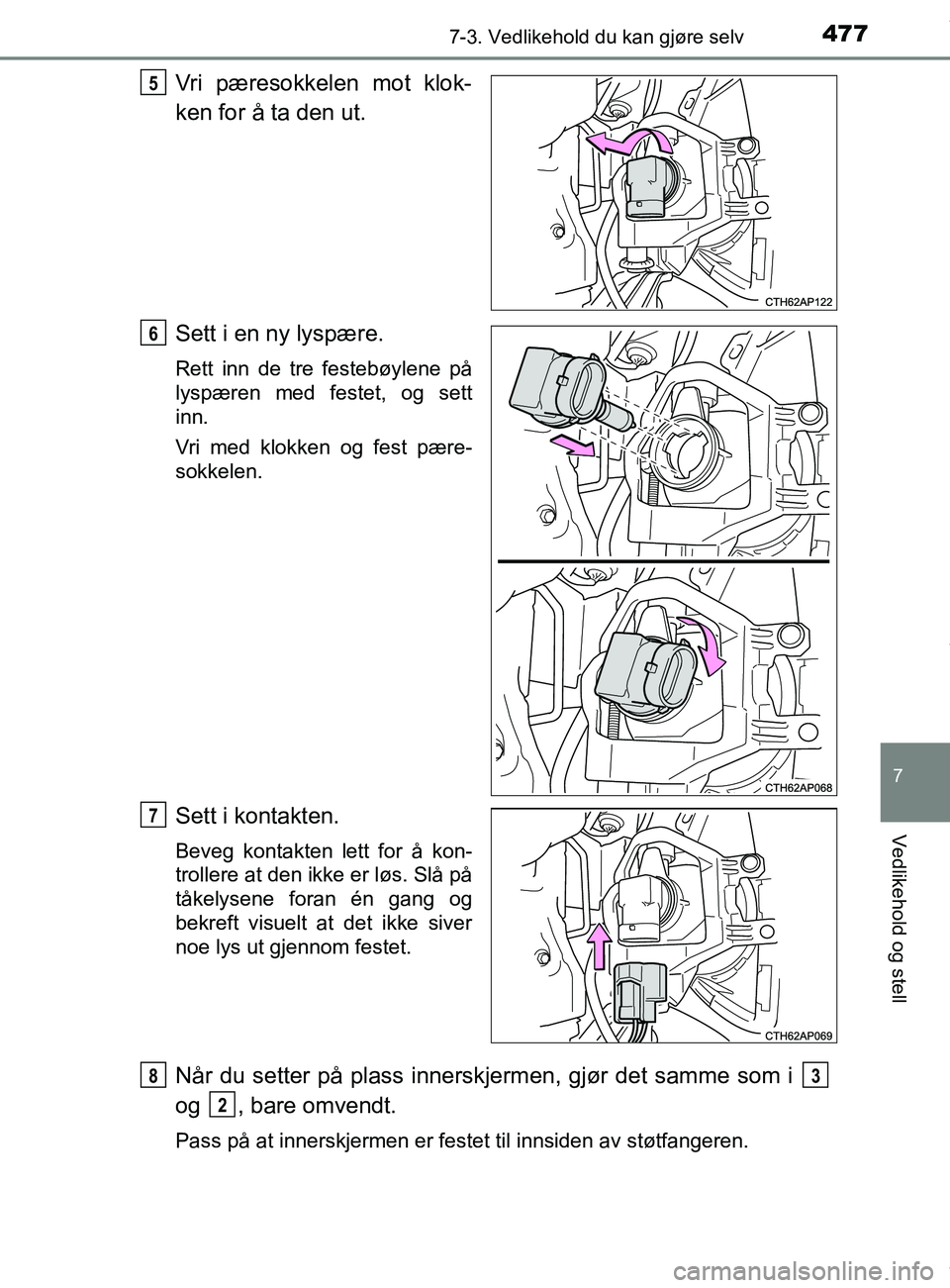

Vri pæresokkelen mot klok-
ken for å ta den ut.
Sett i en ny lyspære.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri med klokken og fest pære-
sokkelen.
Sett i kontakten.
Beveg kontakten lett for å kon-
trollere at den ikke er løs. Slå på
tåkelysene foran én gang og
bekreft visuelt at det ikke siver
noe lys ut gjennom festet.
Når du setter på plass innerskjermen, gjør det samme som i
og , bare omvendt.
Pass på at innerskjermen er festet til innsiden av støtfangeren.
5
6
7
83
2
OM12L13NO.book Page 477 Monday, January 30, 2017 9:39 AM

4787-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)n

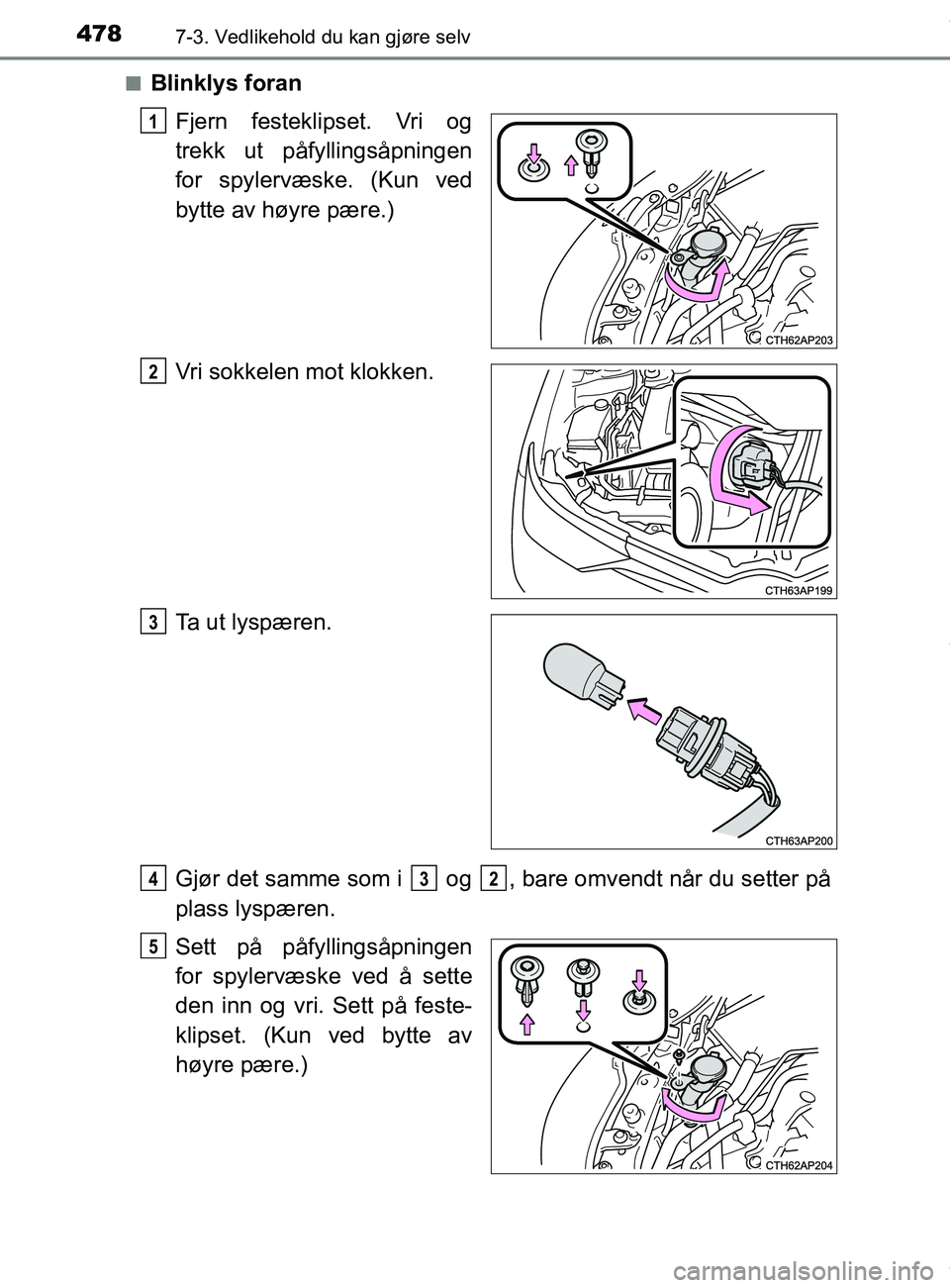

Blinklys foran
Fjern festeklipset. Vri og
trekk ut påfyllingsåpningen
for spylervæske. (Kun ved
bytte av høyre pære.)
Vri sokkelen mot klokken.
Ta ut lyspæren.
Gjør det samme som i og , bare omvendt når du setter på
plass lyspæren.
Sett på påfyllingsåpningen
for spylervæske ved å sette
den inn og vri. Sett på feste-
klipset. (Kun ved bytte av
høyre pære.)
1
2
3
432
5
OM12L13NO.book Page 478 Monday, January 30, 2017 9:39 AM

4797-3. Vedlikehold du kan gjøre selv
AURIS Touring Sports (OM12L13NO)
7
Vedlikehold og stell

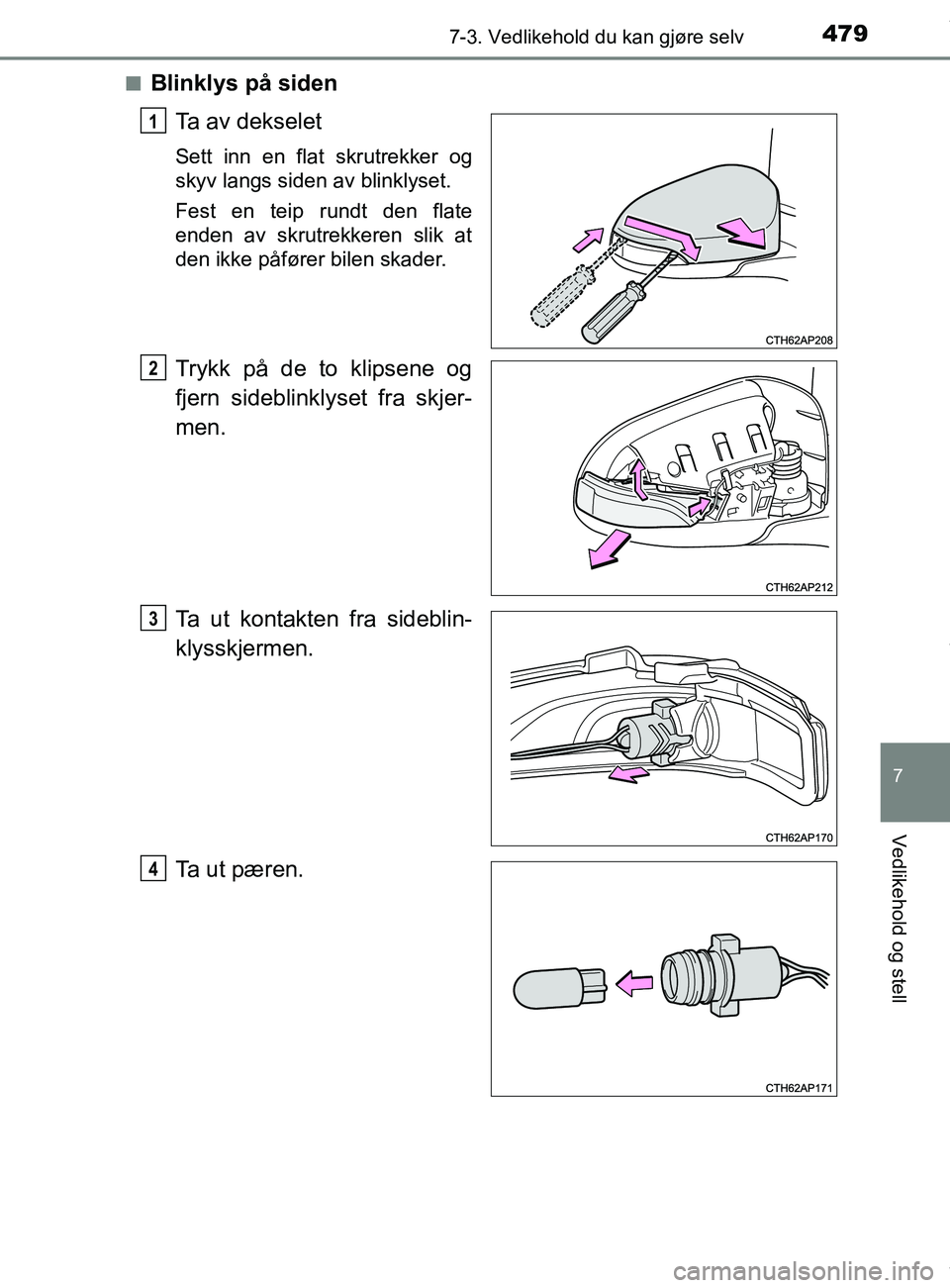

nBlinklys på sidenTa av dekselet
Sett inn en flat skrutrekker og
skyv langs siden av blinklyset.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Trykk på de to klipsene og
fjern sideblinklyset fra skjer-
men.
Ta ut kontakten fra sideblin-
klysskjermen.
Ta ut pæren.
1
2
3
4
