TOYOTA AURIS TOURING SPORTS 2016 Návod na použití (in Czech)

5117-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče
●Plochý šroubovák
●Malý plochý šroubovák
●Lithiová baterie CR2016 (vozidla bez systému bezklíčového nastu-
pování a startování), nebo CR2032 (vozidla se systémem bezklíčo-
vého nastupování a startování)
Vozidla bez systému bezklíčového nastupování a startování
Vyjměte kryt.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku hadří-
kem.
Vyjměte vybitou baterii.
Vložte novou baterii "+" pólem smě-
rem nahoru.
Baterie bezdrátového dálkového ovládání/
elektronického klíče
Vyměňte baterii za novou, pokud je baterie vybitá nebo se na
multiinformačním displeji zobrazí "Key battery low." (Baterie klí-
če vybitá.) (pouze vozidla s 2kruhovým přístrojem).
Budete potřebovat následující pomůcky:
Výměna baterie
1
2

5127-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
Vozidla se systémem bezklíčového nastupování a startování
Vytáhněte mechanický klíč ven.
Vyjměte kryt.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku hadří-
kem.
Vyjměte kryt baterie.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku hadří-
kem.
Vyjměte vybitou baterii.
Vložte novou baterii "+" pólem smě-
rem nahoru.
1
2
3
4

5137-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče

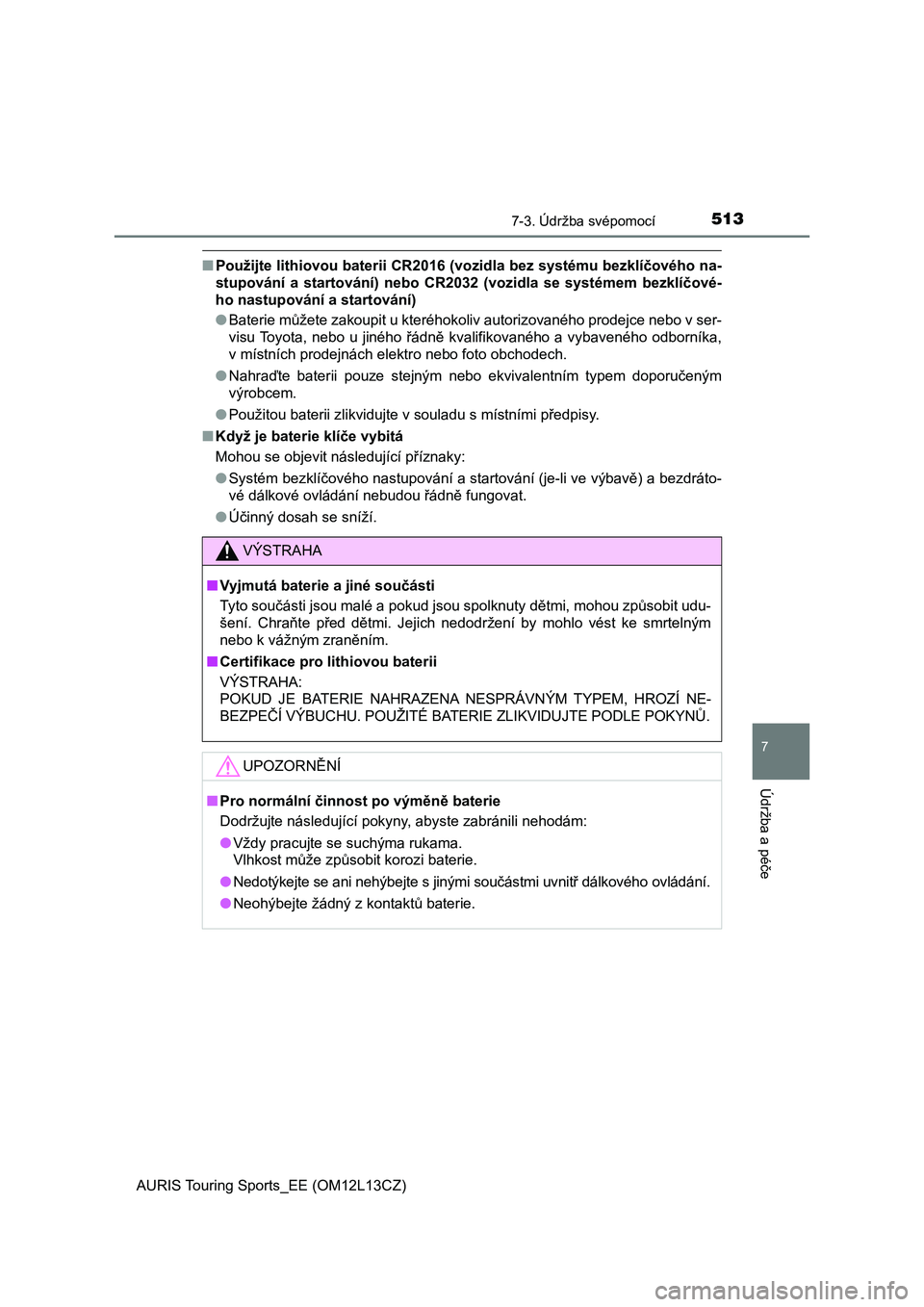

■Použijte lithiovou baterii CR2016 (vozidla bez systému bezklíčového na-
stupování a startování) nebo CR2032 (vozidla se systémem bezklíčové-
ho nastupování a startování)
●Baterie můžete zakoupit u kteréhokoliv autorizovaného prodejce nebo v ser-
visu Toyota, nebo u jiného řádně kvalifikovaného a vybaveného odborníka,
v místních prodejnách elektro nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným
výrobcem.
●Použitou baterii zlikvidujte v souladu s místními předpisy.
■Když je baterie klíče vybitá
Mohou se objevit následující příznaky:
●Systém bezklíčového nastupování a startování (je-li ve výbavě) a bezdráto-
vé dálkové ovládání nebudou řádně fungovat.
●Účinný dosah se sníží.
VÝSTRAHA
■Vyjmutá baterie a jiné součásti
Tyto součásti jsou malé a pokud jsou spolknuty dětmi, mohou způsobit udu-
šení. Chraňte před dětmi. Jejich nedodržení by mohlo vést ke smrtelným
nebo k vážným zraněním.
■Certifikace pro lithiovou baterii
VÝSTRAHA:
POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM, HROZÍ NE-
BEZPEČÍ VÝBUCHU. POUŽITÉ BATERIE ZLIKVIDUJTE PODLE POKYNŮ.
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
●Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
●Neohýbejte žádný z kontaktů baterie.

5147-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
Vypněte spínač motoru.
Otevřete kryt pojistkové skříňky.
Motorový prostor
Zatlačte úchyt dovnitř a víčko
zdvihněte.
Při nasazování nejprve zahákněte
víčko na dva zadní výstupky.
Kontrola a výměna pojistek
Pokud některá z elektrických součástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2

5157-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče
Pod přístrojovým panelem na straně řidiče (vozidla s levostranným
řízením)
Ty p A :
Vyjměte víčko.
Ty p B :
Otevřete příruční schránku. Sti-
skněte příruční schránku na
obou stranách, abyste odpojili
horní závěsy.
Příruční schránku vytáhněte ven
a odpojte spodní závěsy.
1
2

5167-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
Pod přístrojovým panelem na straně spolujezdce (vozidla s pra-
vostranným řízením)
Ty p A :
Vyjměte kryt
* a víčko.
Ty p B :
Otevřete odkládací schránku.
Vysuňte tlumič.
Stiskněte odkládací schránku
na obou stranách, abyste odpo-
jili horní závěsy. Pak odkládací
schránku vytáhněte ven a od-
pojte spodní závěsy.
*: Je-li ve výbavě
1
2

5177-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze po-
jistky typu A.
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
3
4
1
2
Ty p ATy p B
Ty p CTy p D

5187-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)

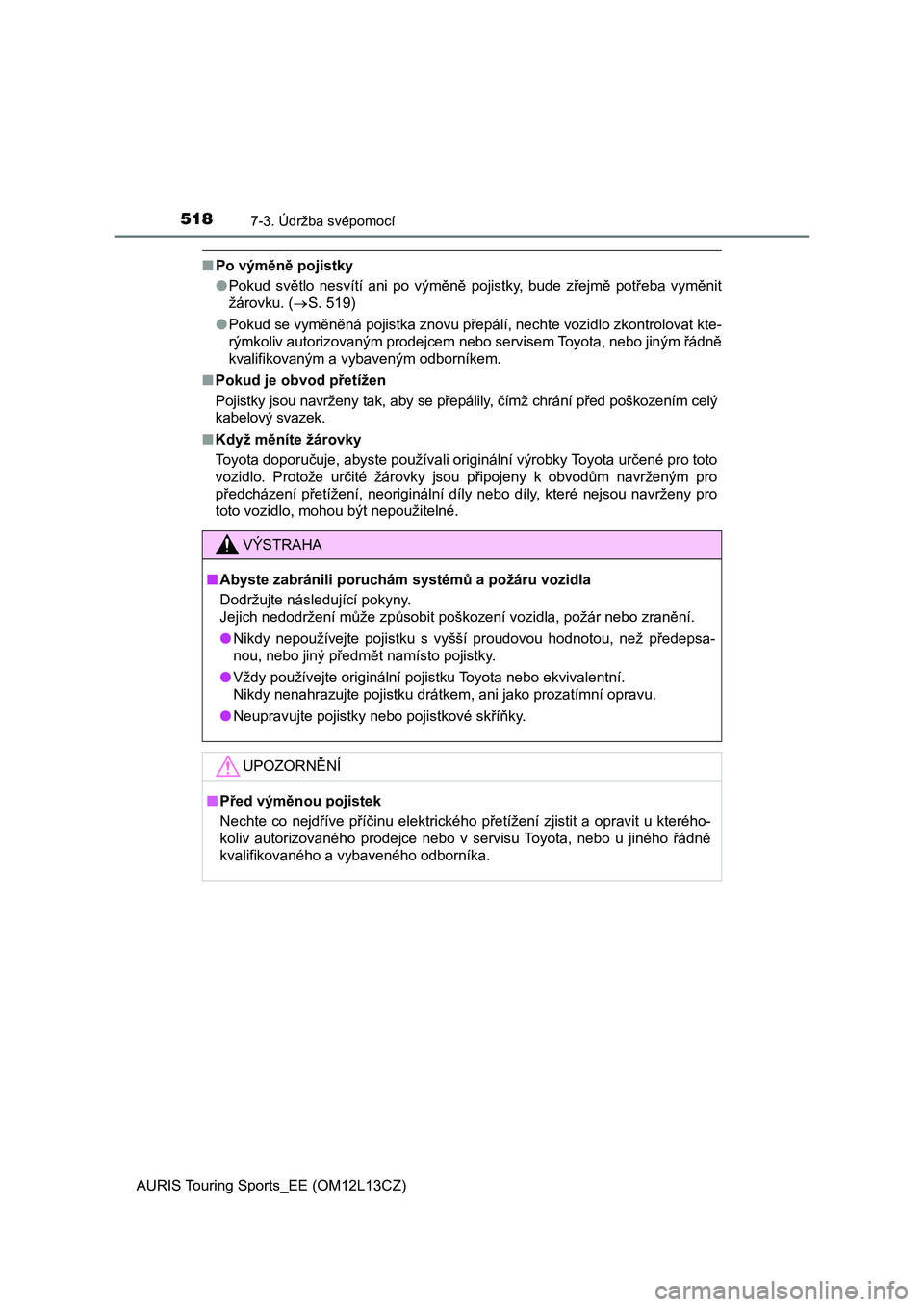

■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 519)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo zkontrolovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo jiným řádně
kvalifikovaným a vybaveným odborníkem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením celý
kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým pro
předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo u jiného řádně
kvalifikovaného a vybaveného odborníka.

5197-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
7
Údržba a péče
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 632)
■Vpředu
Vozidla s halogenovými světlomety
Žárovky
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo jiný řádně kvalifiko-
vaný a vybavený odborník.
Příprava na výměnu žárovky
Umístění žárovek
Světlomety
Boční směrová světla
Přední směrová světla
Přední mlhová světla (jsou-li ve výbavě)1
2
3
4

5207-3. Údržba svépomocí
AURIS Touring Sports_EE (OM12L13CZ)
Vozidla s LED světlomety
■Vzadu (vozidla s levostranným řízením)
Boční směrová světla
Přední směrová světla
Přední mlhová světla (jsou-li ve výbavě)1
2
3
Couvací světlo
Brzdová světla
Zadní směrová světla
Osvětlení registrační značky1
2
3
4
