TOYOTA AURIS TOURING SPORTS 2017 Návod na použitie (in Slovakian)

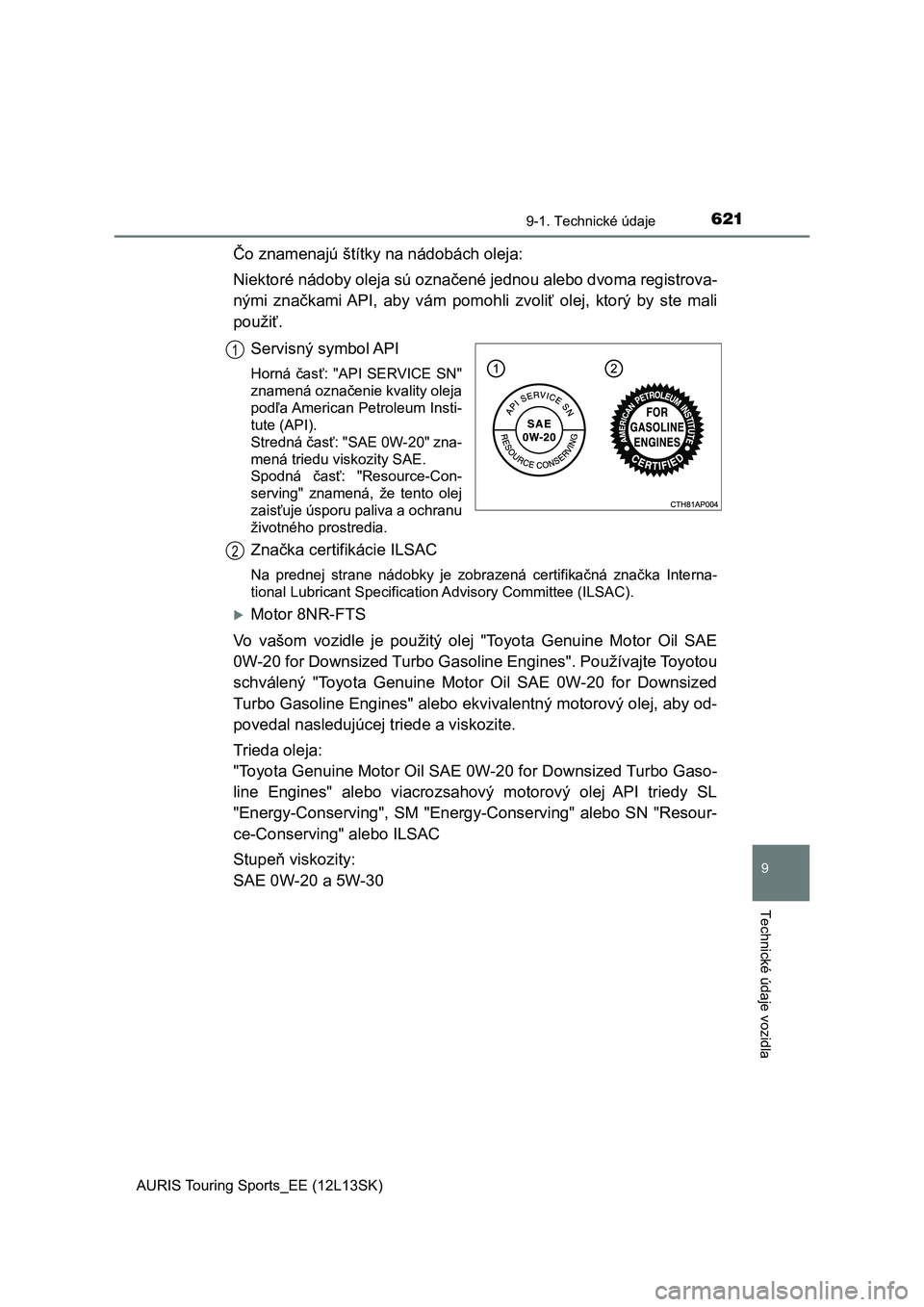

6219-1. Technické údaje
AURIS Touring Sports_EE (12L13SK)
9
Technické údaje vozidla
Čo znamenajú štítky na nádobách oleja:
Niektoré nádoby oleja sú označené jednou alebo dvoma registrova-
nými značkami API, aby vám pomohli zvoliť olej, ktorý by ste mali
použiť.
Servisný symbol API
Horná časť: "API SERVICE SN"
znamená označenie kvality oleja
podľa American Petroleum Insti-
tute (API).
Stredná časť: "SAE 0W-20" zna-
mená triedu viskozity SAE.
Spodná časť: "Resource-Con-
serving" znamená, že tento olej
zaisťuje úsporu paliva a ochranu
životného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobrazená certifikačná značka Interna-
tional Lubricant Specification Advisory Committee (ILSAC).
Motor 8NR-FTS
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo Gasoline Engines". Používajte Toyotou
schválený "Toyota Genuine Motor Oil SAE 0W-20 for Downsized
Turbo Gasoline Engines" alebo ekvivalentný motorový olej, aby od-
povedal nasledujúcej triede a viskozite.
Trieda oleja:
"Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines" alebo viacrozsahový motorový olej API triedy SL
"Energy-Conserving", SM "Energy-Conserving" alebo SN "Resour-
ce-Conserving" alebo ILSAC
Stupeň viskozity:
SAE 0W-20 a 5W-30
1
2

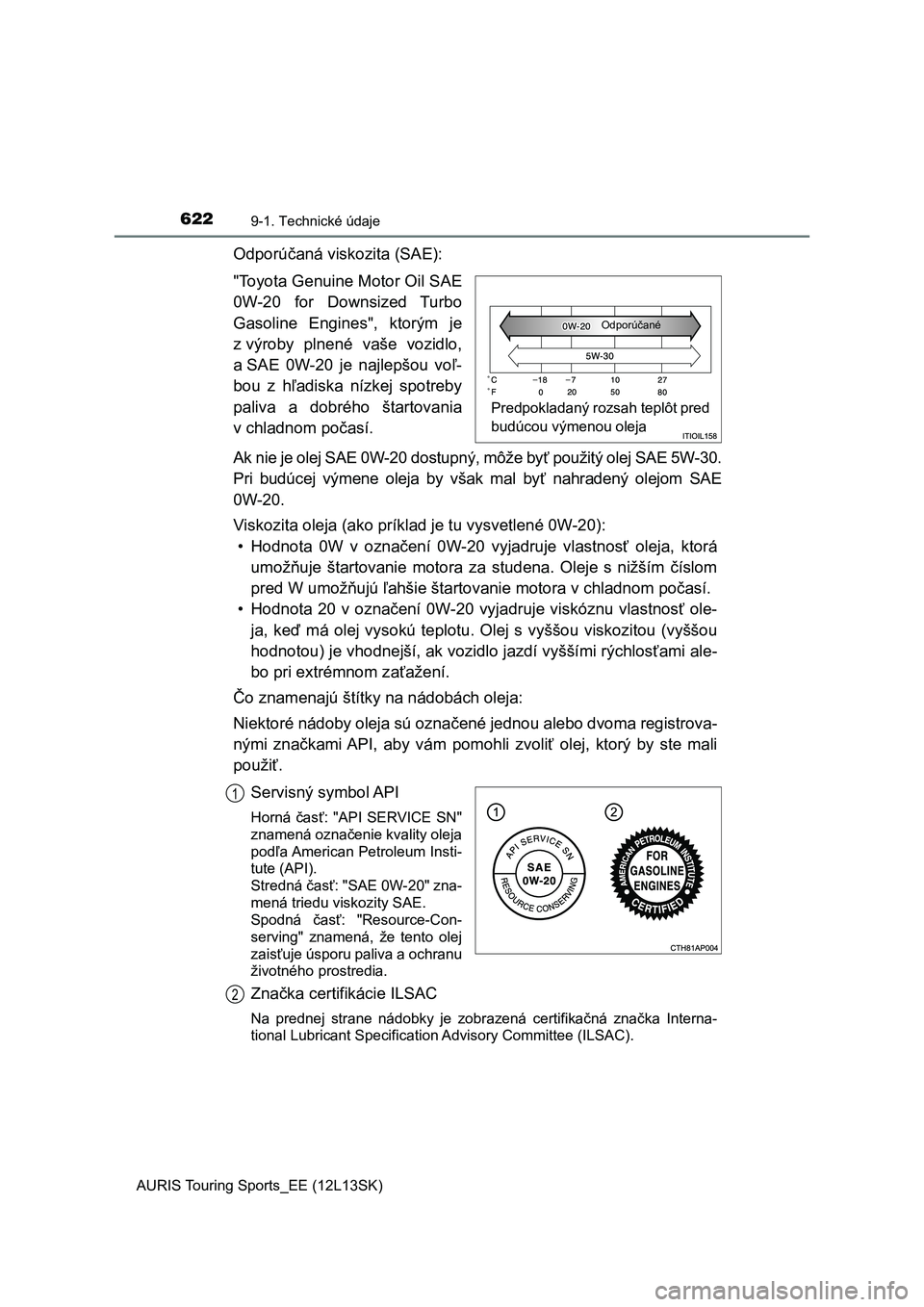

6229-1. Technické údaje
AURIS Touring Sports_EE (12L13SK)
Odporúčaná viskozita (SAE):
"Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo
Gasoline Engines", ktorým je
z výroby plnené vaše vozidlo,
a SAE 0W-20 je najlepšou voľ-
bou z hľadiska nízkej spotreby
paliva a dobrého štartovania
v chladnom počasí.
Ak nie je olej SAE 0W-20 dostupný, môže byť použitý olej SAE 5W-30.
Pri budúcej výmene oleja by však mal byť nahradený olejom SAE
0W-20.
Viskozita oleja (ako príklad je tu vysvetlené 0W-20):
• Hodnota 0W v označení 0W-20 vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartovanie motora v chladnom počasí.
• Hodnota 20 v označení 0W-20 vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššou
hodnotou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami ale-
bo pri extrémnom zaťažení.
Čo znamenajú štítky na nádobách oleja:
Niektoré nádoby oleja sú označené jednou alebo dvoma registrova-
nými značkami API, aby vám pomohli zvoliť olej, ktorý by ste mali
použiť.
Servisný symbol API
Horná časť: "API SERVICE SN"
znamená označenie kvality oleja
podľa American Petroleum Insti-
tute (API).
Stredná časť: "SAE 0W-20" zna-
mená triedu viskozity SAE.
Spodná časť: "Resource-Con-
serving" znamená, že tento olej
zaisťuje úsporu paliva a ochranu
životného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobrazená certifikačná značka Interna-
tional Lubricant Specification Advisory Committee (ILSAC).
Predpokladaný rozsah teplôt pred
budúcou výmenou oleja
Odporúčané
1
2

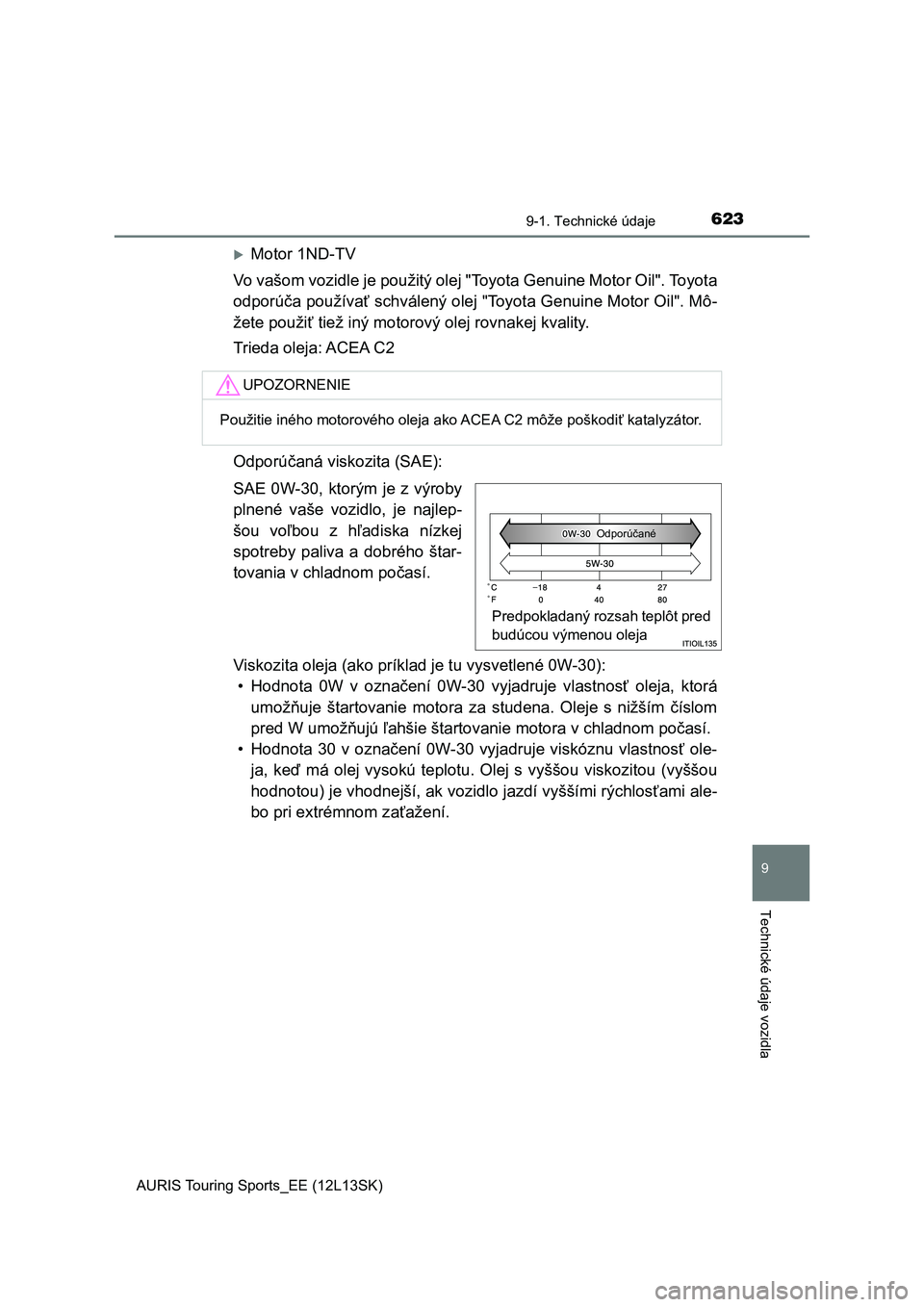

6239-1. Technické údaje
AURIS Touring Sports_EE (12L13SK)
9
Technické údaje vozidla
Motor 1ND-TV
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej "Toyota Genuine Motor Oil". Mô-
žete použiť tiež iný motorový olej rovnakej kvality.
Trieda oleja: ACEA C2
Odporúčaná viskozita (SAE):
SAE 0W-30, ktorým je z výroby
plnené vaše vozidlo, je najlep-
šou voľbou z hľadiska nízkej
spotreby paliva a dobrého štar-
tovania v chladnom počasí.
Viskozita oleja (ako príklad je tu vysvetlené 0W-30):
• Hodnota 0W v označení 0W-30 vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartovanie motora v chladnom počasí.
• Hodnota 30 v označení 0W-30 vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššou
hodnotou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami ale-
bo pri extrémnom zaťažení.
UPOZORNENIE
Použitie iného motorového oleja ako ACEA C2 môže poškodiť katalyzátor.
Predpokladaný rozsah teplôt pred
budúcou výmenou oleja
Odporúčané

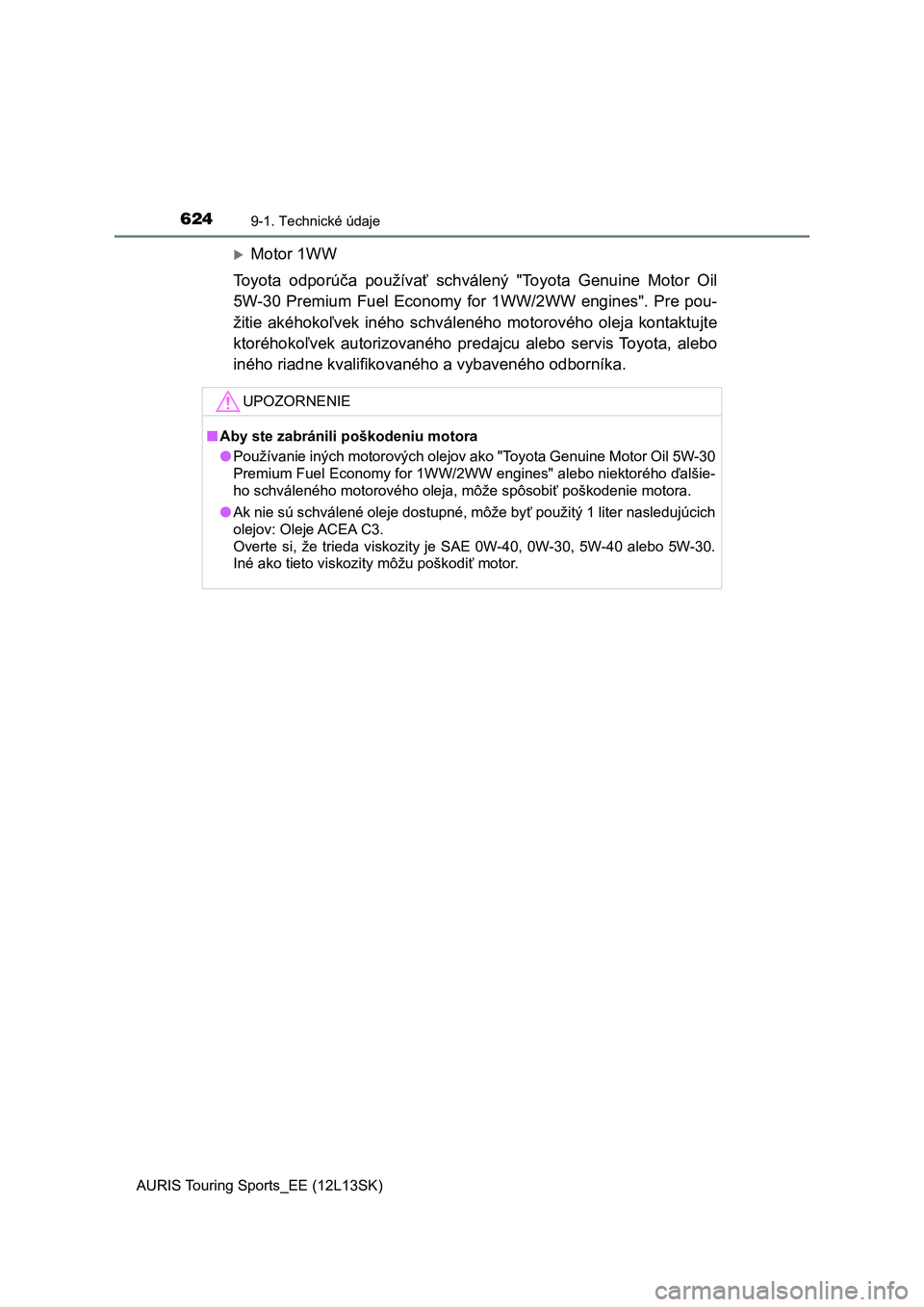

6249-1. Technické údaje
AURIS Touring Sports_EE (12L13SK)
Motor 1WW
Toyota odporúča používať schválený "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines". Pre pou-
žitie akéhokoľvek iného schváleného motorového oleja kontaktujte
ktoréhokoľvek autorizovaného predajcu alebo servis Toyota, alebo
iného riadne kvalifikovaného a vybaveného odborníka.
UPOZORNENIE
■Aby ste zabránili poškodeniu motora
●Používanie iných motorových olejov ako "Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines" alebo niektorého ďalšie-
ho schváleného motorového oleja, môže spôsobiť poškodenie motora.
●Ak nie sú schválené oleje dostupné, môže byť použitý 1 liter nasledujúcich
olejov: Oleje ACEA C3.
Overte si, že trieda viskozity je SAE 0W-40, 0W-30, 5W-40 alebo 5W-30.
Iné ako tieto viskozity môžu poškodiť motor.

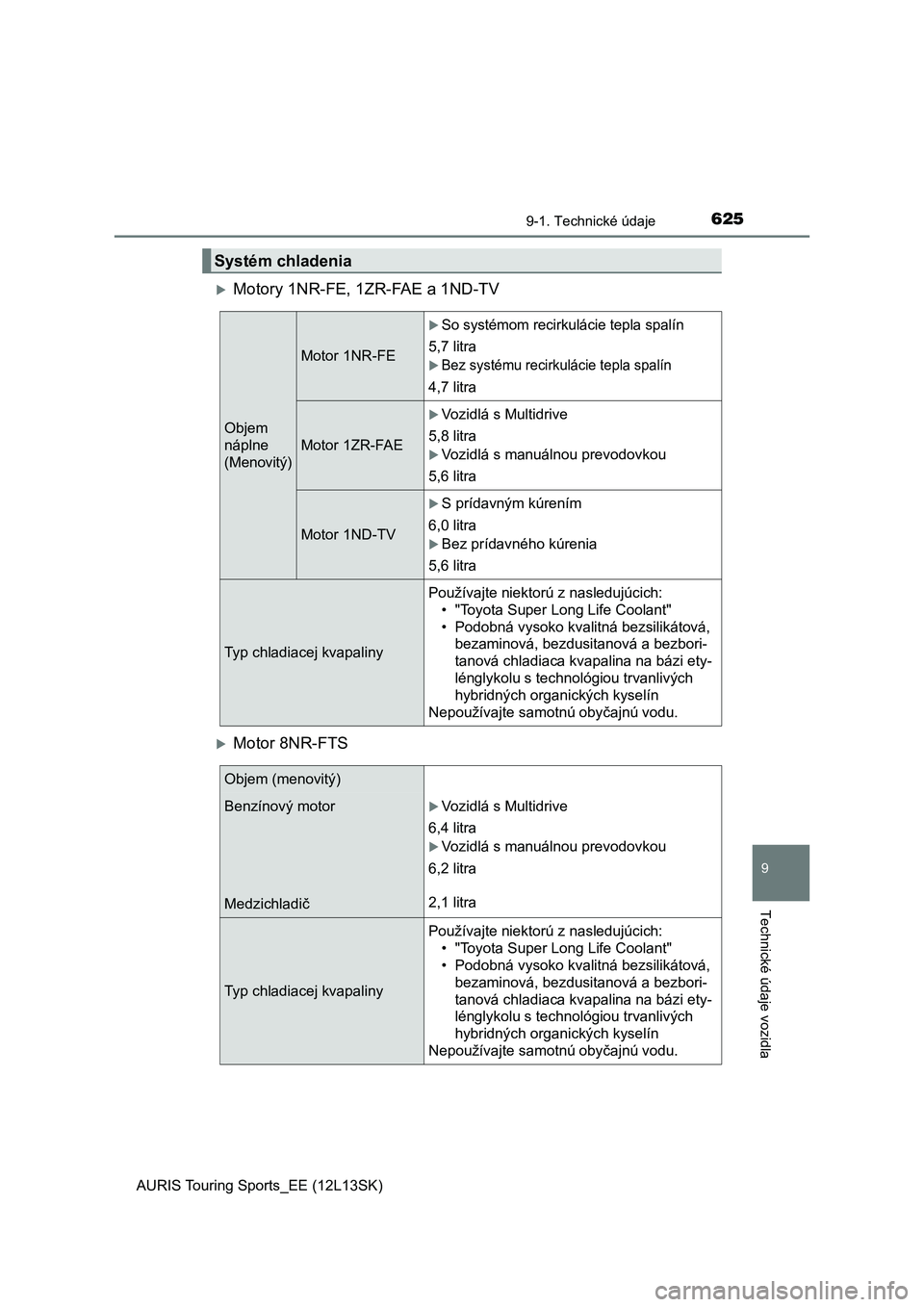

6259-1. Technické údaje
AURIS Touring Sports_EE (12L13SK)
9
Technické údaje vozidla
Motory 1NR-FE, 1ZR-FAE a 1ND-TV
Motor 8NR-FTS
Systém chladenia
Objem
náplne
(Menovitý)
Motor 1NR-FE
So systémom recirkulácie tepla spalín
5,7 litra
Bez systému recirkulácie tepla spalín
4,7 litra
Motor 1ZR-FAE
Vozidlá s Multidrive
5,8 litra
Vozidlá s manuálnou prevodovkou
5,6 litra
Motor 1ND-TV
S prídavným kúrením
6,0 litra
Bez prídavného kúrenia
5,6 litra
Typ chladiacej kvapalinyPoužívajte niektorú z nasledujúcich:
• "Toyota Super Long Life Coolant"
• Podobná vysoko kvalitná bezsilikátová,
bezaminová, bezdusitanová a bezbori-
tanová chladiaca kvapalina na bázi ety-
lénglykolu s technológiou trvanlivých
hybridných organických kyselín
Nepoužívajte samotnú obyčajnú vodu.
Objem (menovitý)
Benzínový motor
MedzichladičVozidlá s Multidrive
6,4 litra
Vozidlá s manuálnou prevodovkou
6,2 litra
2,1 litra
Typ chladiacej kvapalinyPoužívajte niektorú z nasledujúcich:
• "Toyota Super Long Life Coolant"
• Podobná vysoko kvalitná bezsilikátová,
bezaminová, bezdusitanová a bezbori-
tanová chladiaca kvapalina na bázi ety-
lénglykolu s technológiou trvanlivých
hybridných organických kyselín
Nepoužívajte samotnú obyčajnú vodu.

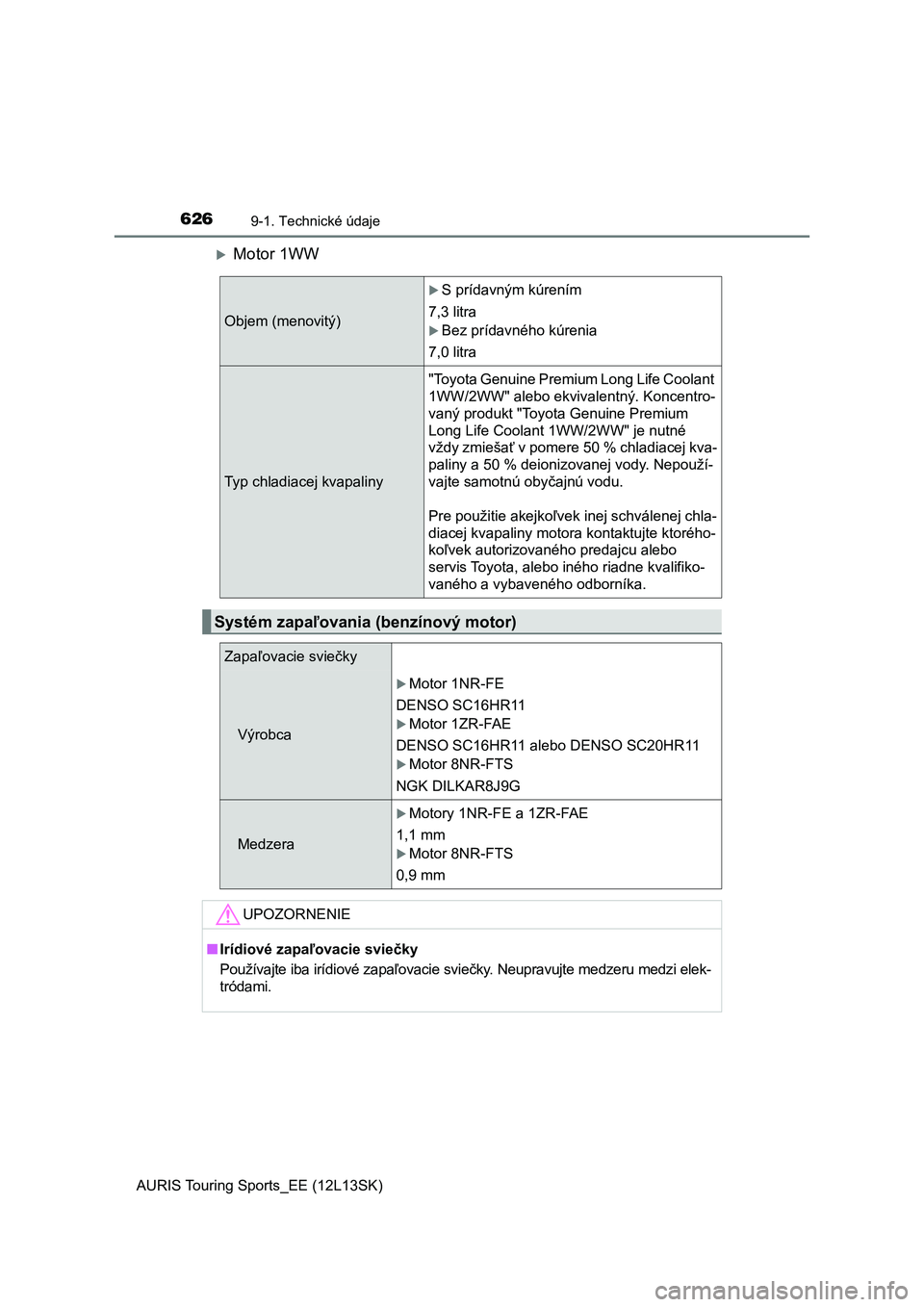

6269-1. Technické údaje
AURIS Touring Sports_EE (12L13SK)
Motor 1WW
Objem (menovitý)
S prídavným kúrením
7,3 litra
Bez prídavného kúrenia
7,0 litra
Typ chladiacej kvapaliny"Toyota Genuine Premium Long Life Coolant
1WW/2WW" alebo ekvivalentný. Koncentro-
vaný produkt "Toyota Genuine Premium
Long Life Coolant 1WW/2WW" je nutné
vždy zmiešať v pomere 50 % chladiacej kva-
paliny a 50 % deionizovanej vody. Nepouží-
vajte samotnú obyčajnú vodu.
Pre použitie akejkoľvek inej schválenej chla-
diacej kvapaliny motora kontaktujte ktorého-
koľvek autorizovaného predajcu alebo
servis Toyota, alebo iného riadne kvalifiko-
vaného a vybaveného odborníka.
Systém zapaľovania (benzínový motor)
Zapaľovacie sviečky
Výrobca
Motor 1NR-FE
DENSO SC16HR11
Motor 1ZR-FAE
DENSO SC16HR11 alebo DENSO SC20HR11
Motor 8NR-FTS
NGK DILKAR8J9G
Medzera
Motory 1NR-FE a 1ZR-FAE
1,1 mm
Motor 8NR-FTS
0,9 mm
UPOZORNENIE
■Irídiové zapaľovacie sviečky
Používajte iba irídiové zapaľovacie sviečky. Neupravujte medzeru medzi elek-
tródami.

6279-1. Technické údaje
AURIS Touring Sports_EE (12L13SK)
9
Technické údaje vozidla
*: Objem kvapaliny je referenčná hodnota.
Ak je nutná výmena, kontaktujte ktoréhokoľvek autorizovaného predajcu
alebo servis Toyota, alebo iného riadne kvalifikovaného a vybaveného od-
borníka.
Elektrický systém
Akumulátor
Napätie naprázdno pri
20 C:12,6  12,8 V Úplne nabitý
12,2
 12,4 V Polovične nabitý
11 , 8
 12,0 V Vybitý
(Napätie je kontrolované 20 minút po vypnutí mo-
tora a všetkých svetiel.)
Nabíjací prúd5 A max.
Multidrive
Objem kvapaliny*7,5 litra
Typ kvapalinyToyota Genuine CVT Fluid FE
UPOZORNENIE
■Typ kvapaliny Multidrive
Použitie inej kvapaliny Multidrive ako "Toyota Genuine CVT Fluid FE" môže
spôsobiť zhoršenie kvality radenia, zasekávanie prevodovky doprevádzané
vibráciami a tiež aj poškodenie prevodovky vášho vozidla.

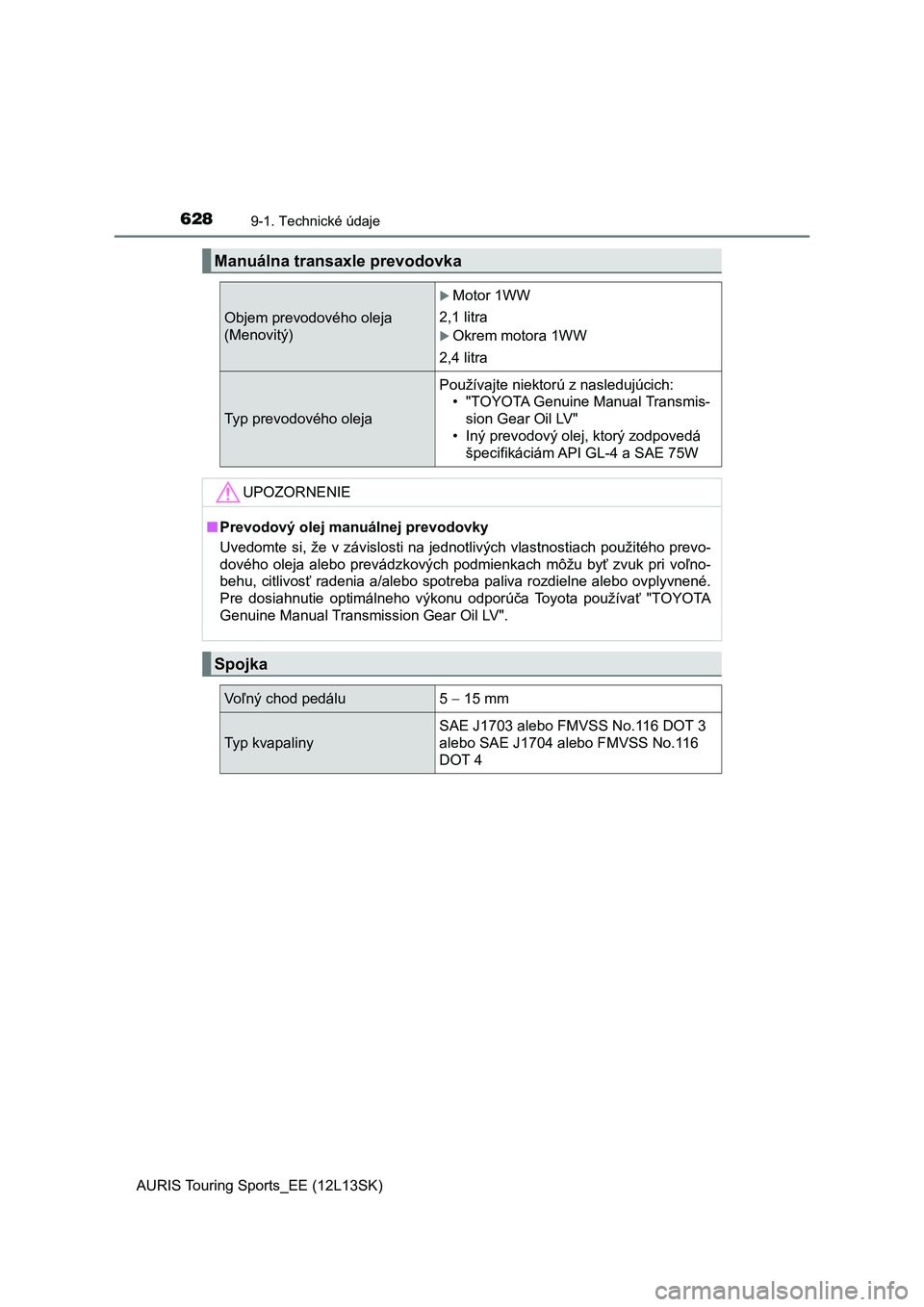

6289-1. Technické údaje
AURIS Touring Sports_EE (12L13SK)
Manuálna transaxle prevodovka
Objem prevodového oleja
(Menovitý)
Motor 1WW
2,1 litra
Okrem motora 1WW
2,4 litra
Typ prevodového olejaPoužívajte niektorú z nasledujúcich:
• "TOYOTA Genuine Manual Transmis-
sion Gear Oil LV"
• Iný prevodový olej, ktorý zodpovedá
špecifikáciám API GL-4 a SAE 75W
UPOZORNENIE
■Prevodový olej manuálnej prevodovky
Uvedomte si, že v závislosti na jednotlivých vlastnostiach použitého prevo-
dového oleja alebo prevádzkových podmienkach môžu byť zvuk pri voľno-
behu, citlivosť radenia a/alebo spotreba paliva rozdielne alebo ovplyvnené.
Pre dosiahnutie optimálneho výkonu odporúča Toyota používať "TOYOTA
Genuine Manual Transmission Gear Oil LV".
Spojka
Voľný chod pedálu 5  15 mm
Typ kvapalinySAE J1703 alebo FMVSS No.116 DOT 3
alebo SAE J1704 alebo FMVSS No.116
DOT 4

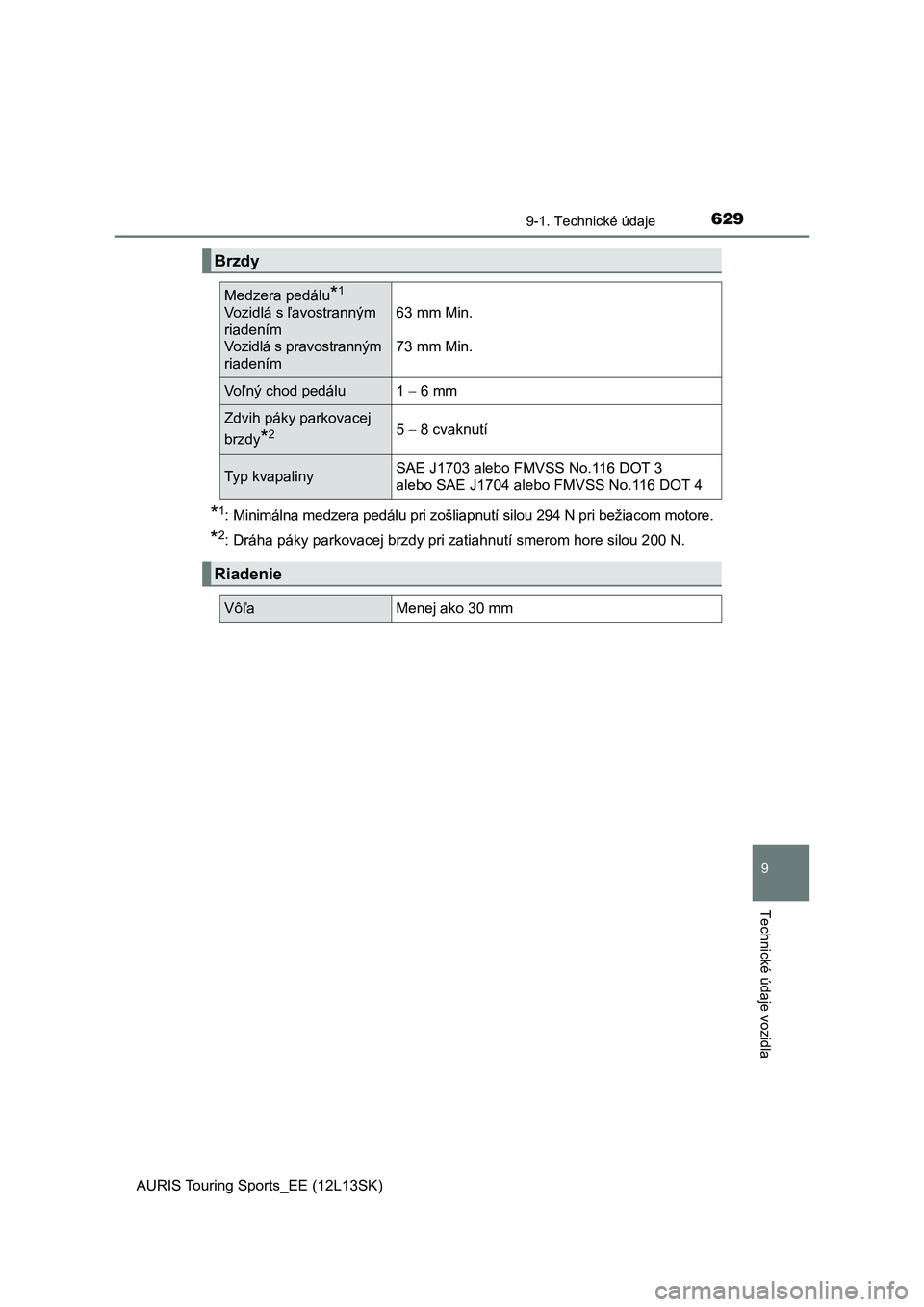

6299-1. Technické údaje
AURIS Touring Sports_EE (12L13SK)
9
Technické údaje vozidla
*1: Minimálna medzera pedálu pri zošliapnutí silou 294 N pri bežiacom motore.
*2: Dráha páky parkovacej brzdy pri zatiahnutí smerom hore silou 200 N.
Brzdy
Medzera pedálu*1
Vozidlá s ľavostranným
riadením
Vozidlá s pravostranným
riadením63 mm Min.
73 mm Min.
Voľný chod pedálu 1  6 mm
Zdvih páky parkovacej
brzdy
*25  8 cvaknutí
Typ kvapalinySAE J1703 alebo FMVSS No.116 DOT 3
alebo SAE J1704 alebo FMVSS No.116 DOT 4
Riadenie
VôľaMenej ako 30 mm

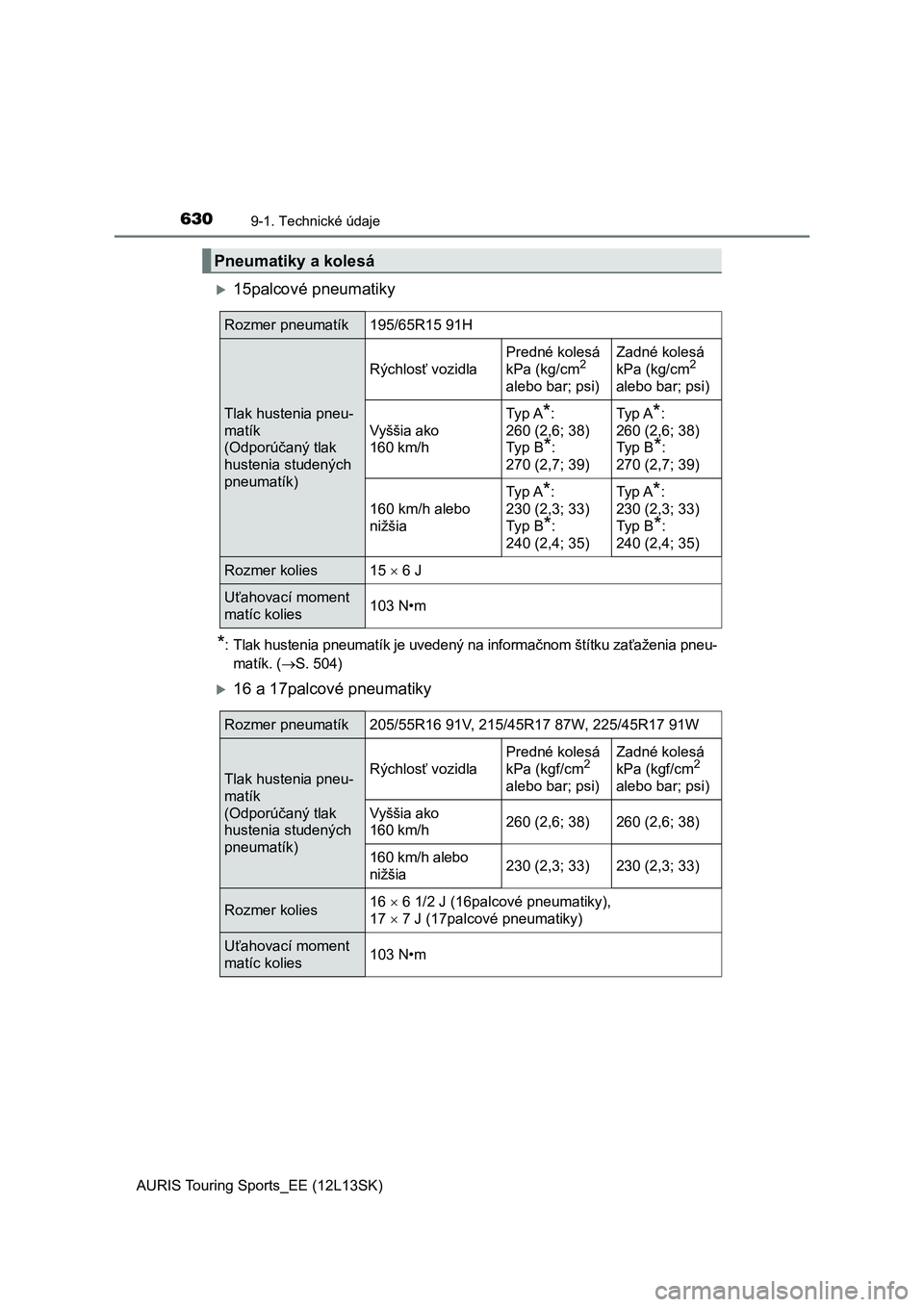

6309-1. Technické údaje
AURIS Touring Sports_EE (12L13SK)
15palcové pneumatiky
*: Tlak hustenia pneumatík je uvedený na informačnom štítku zaťaženia pneu-
matík. (S. 504)
16 a 17palcové pneumatiky
Pneumatiky a kolesá
Rozmer pneumatík195/65R15 91H
Tlak hustenia pneu-
matík
(Odporúčaný tlak
hustenia studených
pneumatík)
Rýchlosť vozidla
Predné kolesá
kPa (kg/cm2
alebo bar; psi)
Zadné kolesá
kPa (kg/cm2
alebo bar; psi)
Vyššia ako
160 km/h
Ty p A*:
260 (2,6; 38)
Ty p B
*:
270 (2,7; 39)
Ty p A*:
260 (2,6; 38)
Ty p B
*:
270 (2,7; 39)
160 km/h alebo
nižšia
Ty p A*:
230 (2,3; 33)
Ty p B
*:
240 (2,4; 35)
Ty p A*:
230 (2,3; 33)
Ty p B
*:
240 (2,4; 35)
Rozmer kolies15  6 J
Uťahovací moment
matíc kolies103 N•m
Rozmer pneumatík205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Tlak hustenia pneu-
matík
(Odporúčaný tlak
hustenia studených
pneumatík)Rýchlosť vozidla
Predné kolesá
kPa (kgf/cm2
alebo bar; psi)
Zadné kolesá
kPa (kgf/cm2
alebo bar; psi)
Vyššia ako
160 km/h260 (2,6; 38)260 (2,6; 38)
160 km/h alebo
nižšia230 (2,3; 33)230 (2,3; 33)
Rozmer kolies16  6 1/2 J (16palcové pneumatiky),
17  7 J (17palcové pneumatiky)
Uťahovací moment
matíc kolies103 N•m
