TOYOTA AVALON 2018 Manuel du propriétaire (in French)

3996-3. Entretien à faire soi-même
6
Entretien et nettoyage
AVALON (D)_(OM07010D)

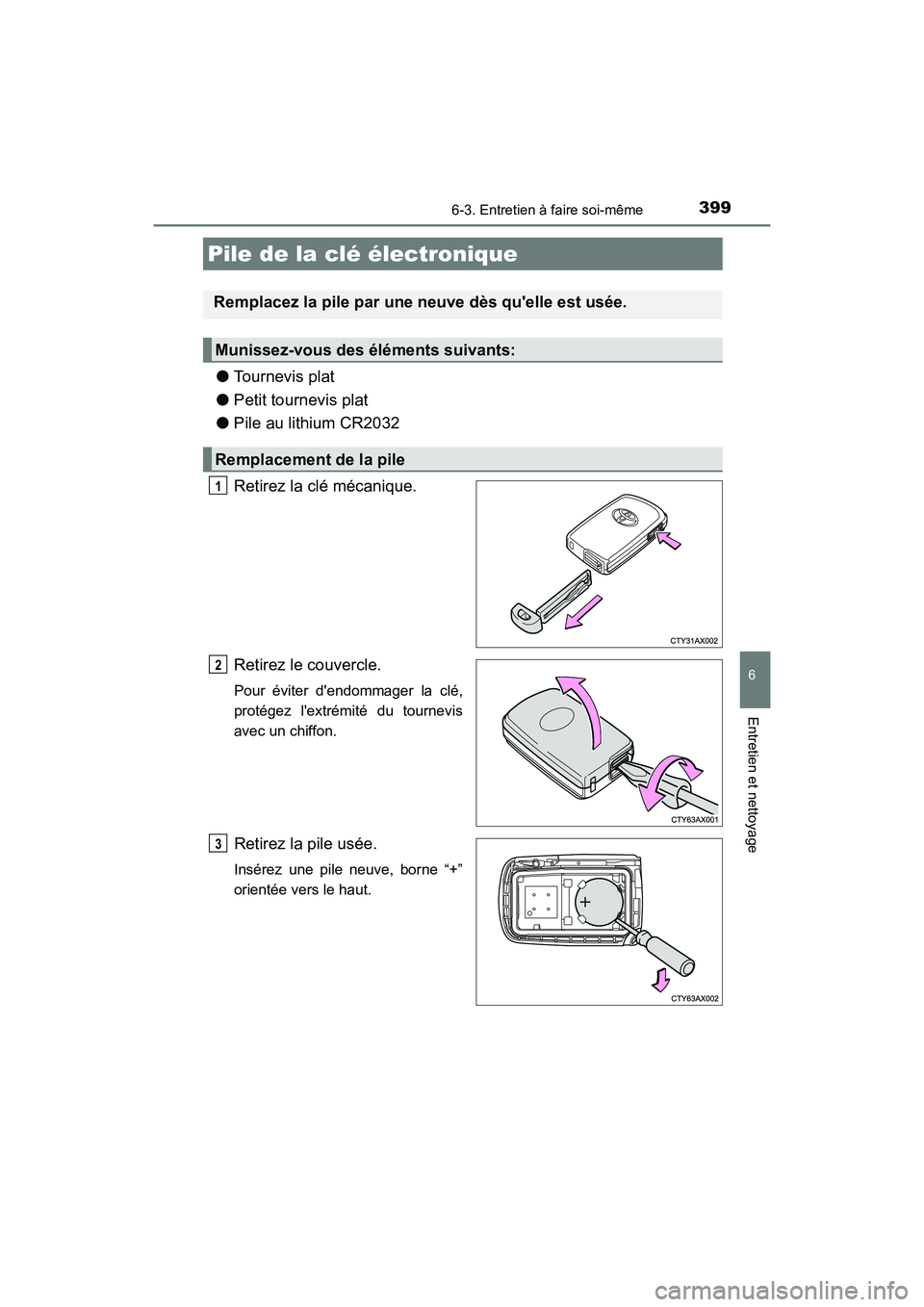

●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2032
Retirez la clé mécanique.
Retirez le couvercle.
Pour éviter d'endommager la clé,
protégez l'extrémité du tournevis
avec un chiffon.
Retirez la pile usée.
Insérez une pile neuve, borne “+”
orientée vers le haut.
Pile de la clé électronique
Remplacez la pile par une neuve dès qu'elle est usée.
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2
3

4006-3. Entretien à faire soi-même
AVALON (D)_(OM07010D)
■Utilisez une pile au lithium CR2032
●Ces piles peuvent être achetées chez votre concessionnaire Toyota, dans
les magasins d'équipements électroménagers ou les boutiques pho\
to.
● Remplacez uniquement par le même modèle ou un modèle équivalent,
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé électronique est usée
Les symptômes suivants peuvent se manifester:
●Le système d'accès et de démarrage mains libres et la télécommande du
verrouillage centralisé ne fonctionnent pas correctement.
● La plage de fonctionnement est réduite.
AVERTISSEMENT
■ Pile et autres pièces retirées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenez-les hors de portée des enfants. Le non-
respect de ces précautions pourrait occasionner des blessures graves,
voire mortelles.
NOTE
■Pour retrouver un fonctionneme nt normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
● Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
● Ne touchez ou ne déplacez aucun composant interne à la téléc\
ommande.
● Ne pliez pas les bornes de la pile.

4016-3. Entretien à faire soi-même
6
Entretien et nettoyage
AVALON (D)_(OM07010D)

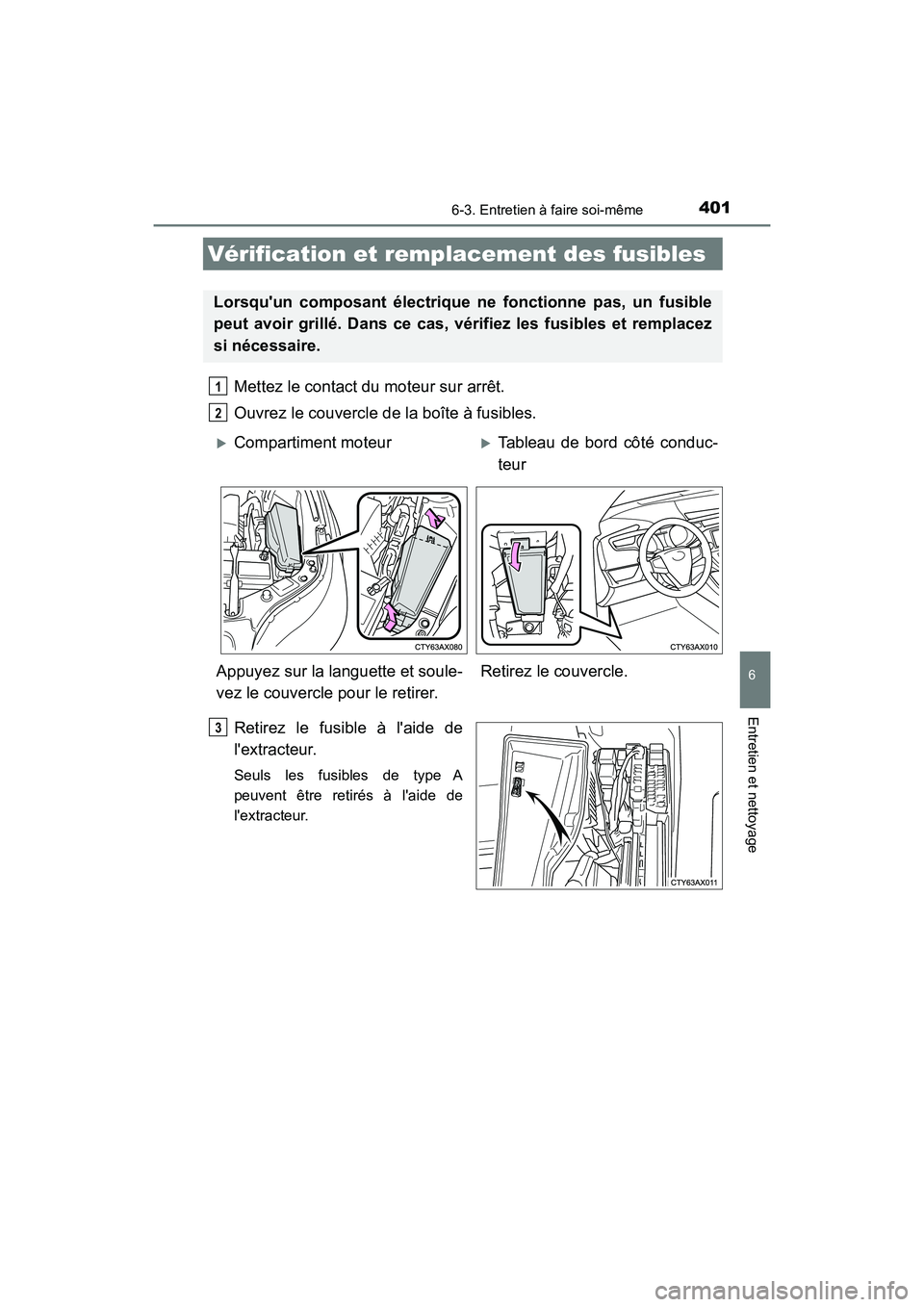

Mettez le contact du moteur sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide de
l'extracteur.
Vérification et remplacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible
peut avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez
si nécessaire.
1
2
Compartiment moteurTableau de bord côté conduc-
teur
Appuyez sur la languette et soule-
vez le couvercle pour le retirer. Retirez le couvercle.
3

4026-3. Entretien à faire soi-même
AVALON (D)_(OM07010D)

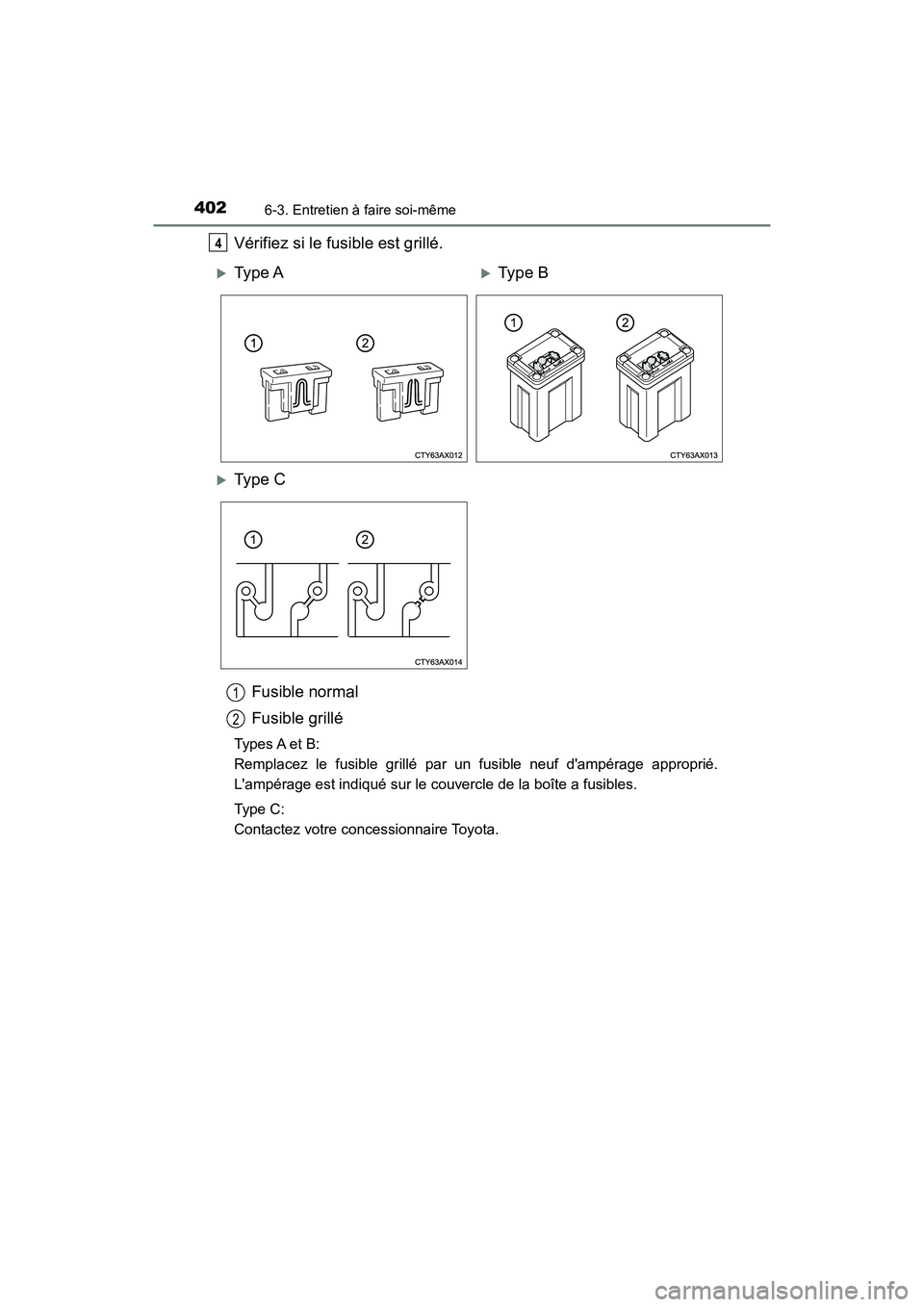

Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Types A et B:
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le couvercle de la boîte a fusibles.
Type C:
Contactez votre concessionnaire Toyota.
4
Ty p e AType B
Ty p e C
1
2

4036-3. Entretien à faire soi-même
6
Entretien et nettoyage
AVALON (D)_(OM07010D)

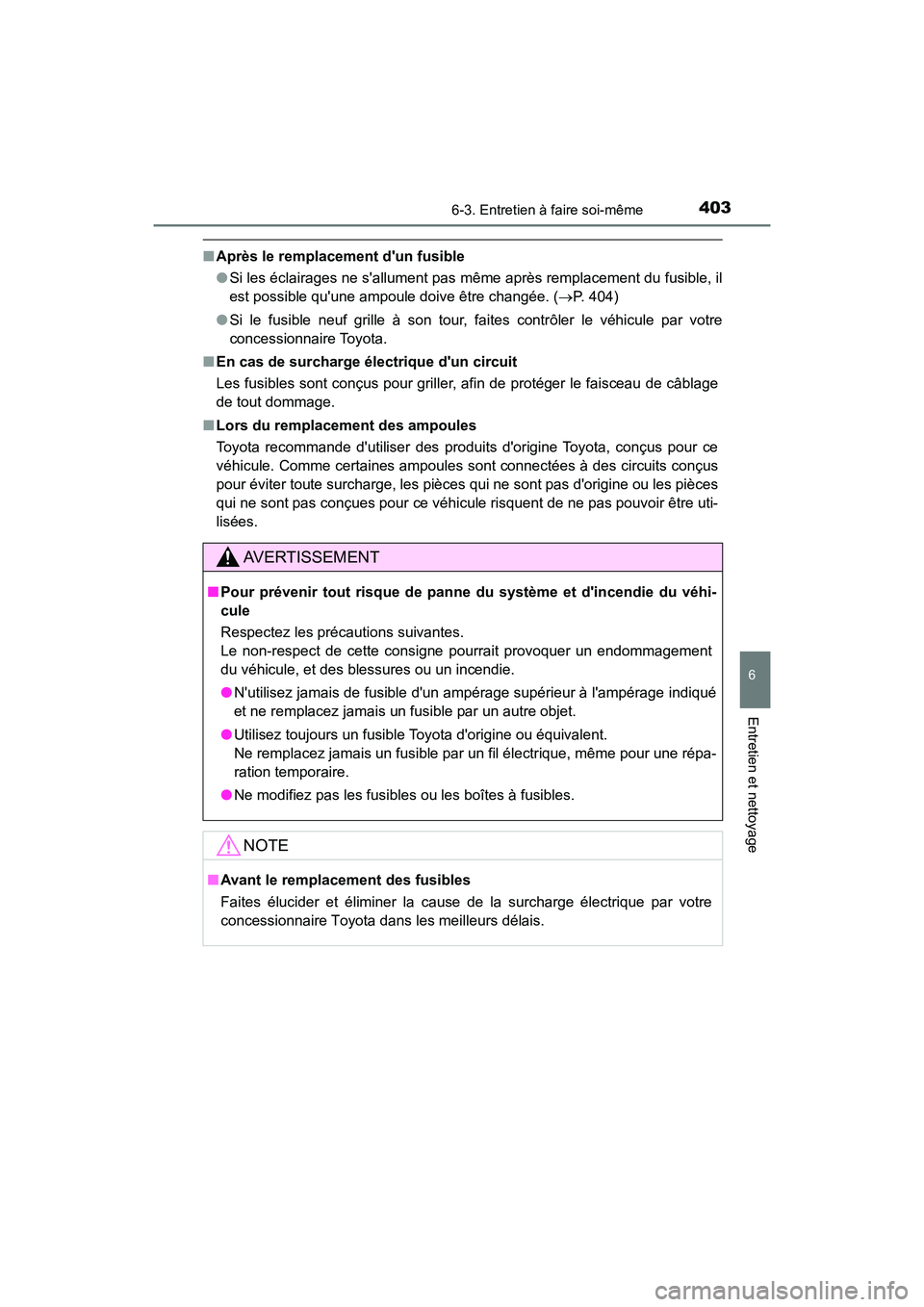

■Après le remplacemen t d'un fusible
● Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. ( P. 404)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
■ Lors du remplacemen t des ampoules
Toyota recommande d'utiliser des produits d'origine Toyota, conçus pour ce
véhicule. Comme certaines ampoules sont connectées à des circuits conçus
pour éviter toute surcharge, les pièces qui ne sont pas d'origine ou les pièces
qui ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être uti-
lisées.
AVERTISSEMENT
■ Pour prévenir tout risque de pann e du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la cause de la surcharge électrique par votre
concessionnaire Toyota dans les meilleurs délais.

4046-3. Entretien à faire soi-même
AVALON (D)_(OM07010D)

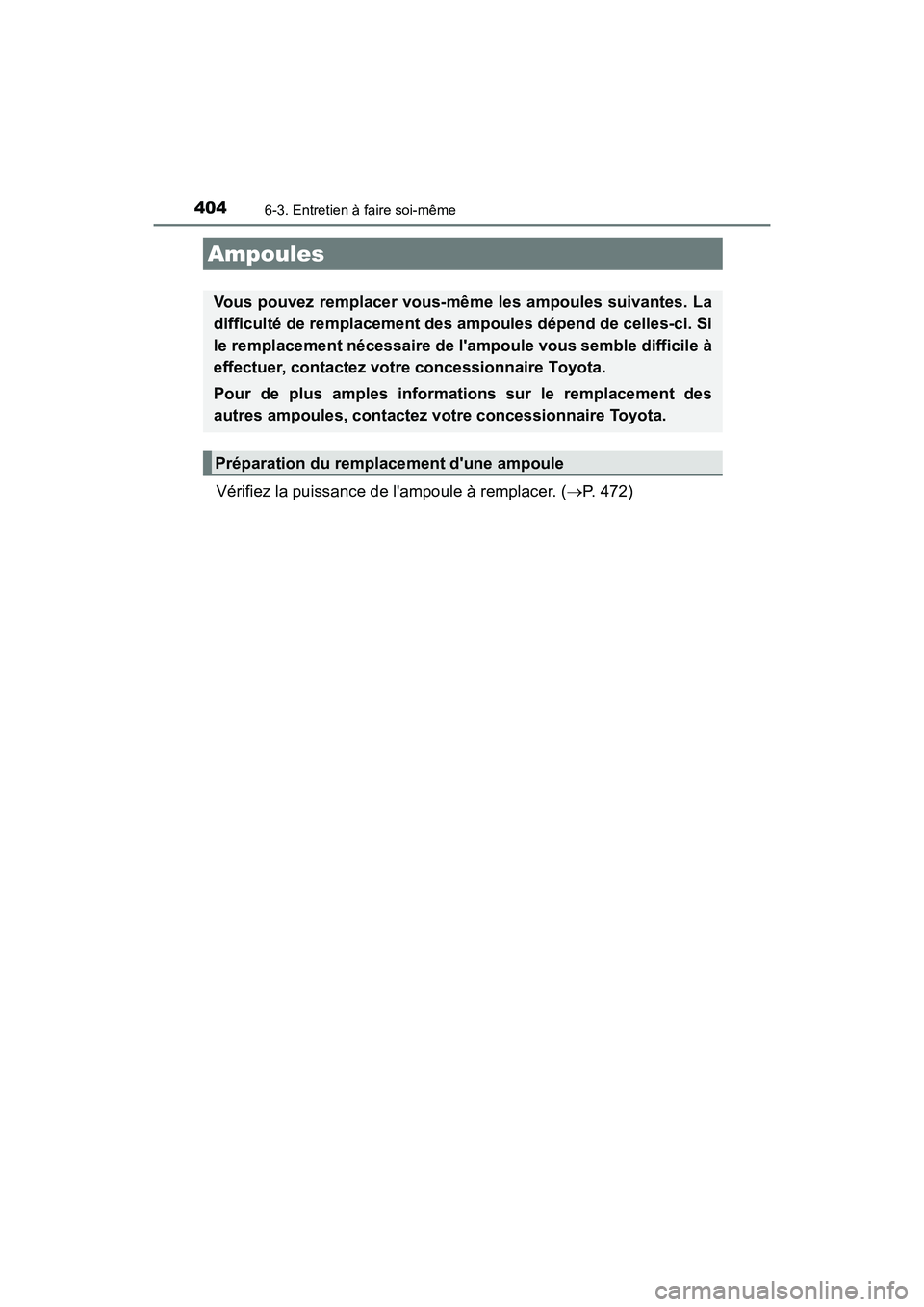

Vérifiez la puissance de l'ampoule à remplacer. (P. 472)
Ampoules
Vous pouvez remplacer vous-mêm e les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si
le remplacement nécess aire de l'ampoule vous semble difficile à
effectuer, contactez votre concessionnaire Toyota.
Pour de plus amples informat ions sur le remplacement des
autres ampoules, contactez vo tre concessionnaire Toyota.
Préparation du remplacement d'une ampoule

4056-3. Entretien à faire soi-même
6
Entretien et nettoyage
AVALON (D)_(OM07010D)■

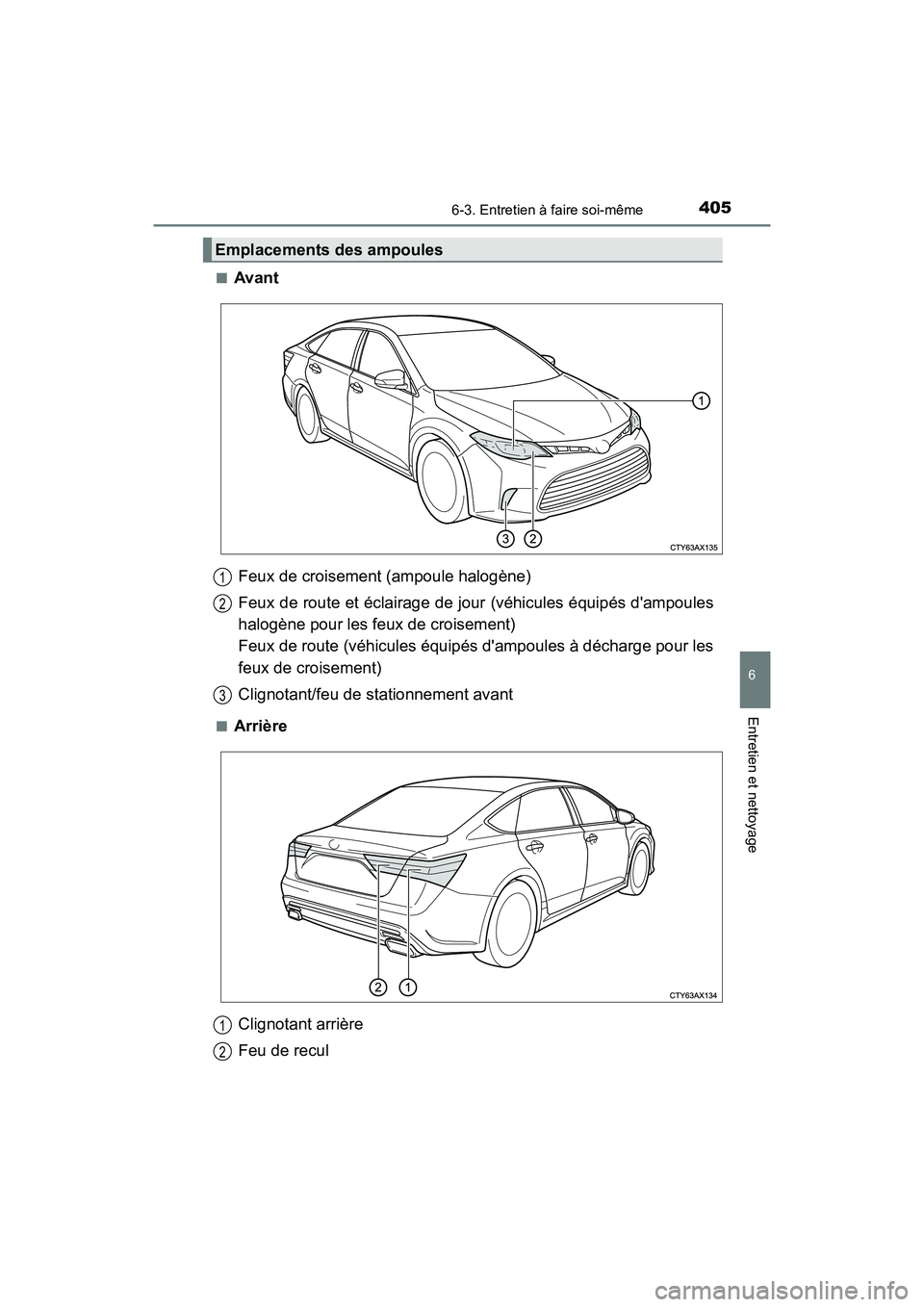

Avant
■Arrière
Emplacements des ampoules
Feux de croisement (ampoule halogène)
Feux de route et éclairage de j
our (véhicules équipés d'ampoules
halogène pour les feux de croisement)
Feux de route (véhicules équipés d'ampoules à décharge pour les
feux de croisement)
Clignotant/feu de st ationnement avant1
2
3
Clignotant arrière
Feu de recul1
2

4066-3. Entretien à faire soi-même
AVALON (D)_(OM07010D)■

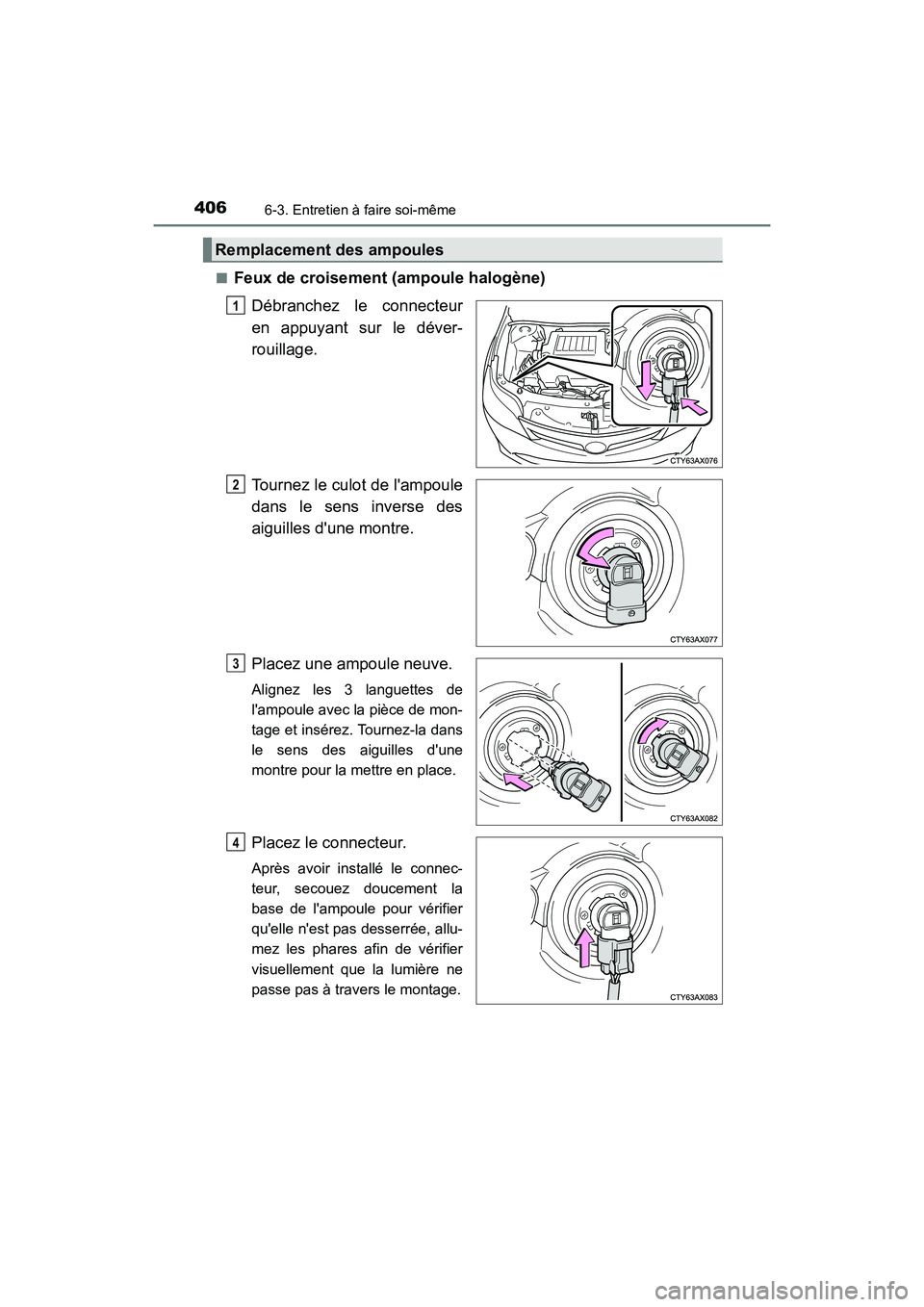

Feux de croisement
(ampoule halogène)
Débranchez le connecteur
en appuyant sur le déver-
rouillage.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Placez une ampoule neuve.
Alignez les 3 languettes de
l'ampoule avec la pièce de mon-
tage et insérez. Tournez-la dans
le sens des aiguilles d'une
montre pour la mettre en place.
Placez le connecteur.
Après avoir installé le connec-
teur, secouez doucement la
base de l'ampoule pour vérifier
qu'elle n'est pas desserrée, allu-
mez les phares afin de vérifier
visuellement que la lumière ne
passe pas à travers le montage.
Remplacement des ampoules
1
2
3
4

4076-3. Entretien à faire soi-même
6
Entretien et nettoyage
AVALON (D)_(OM07010D)■

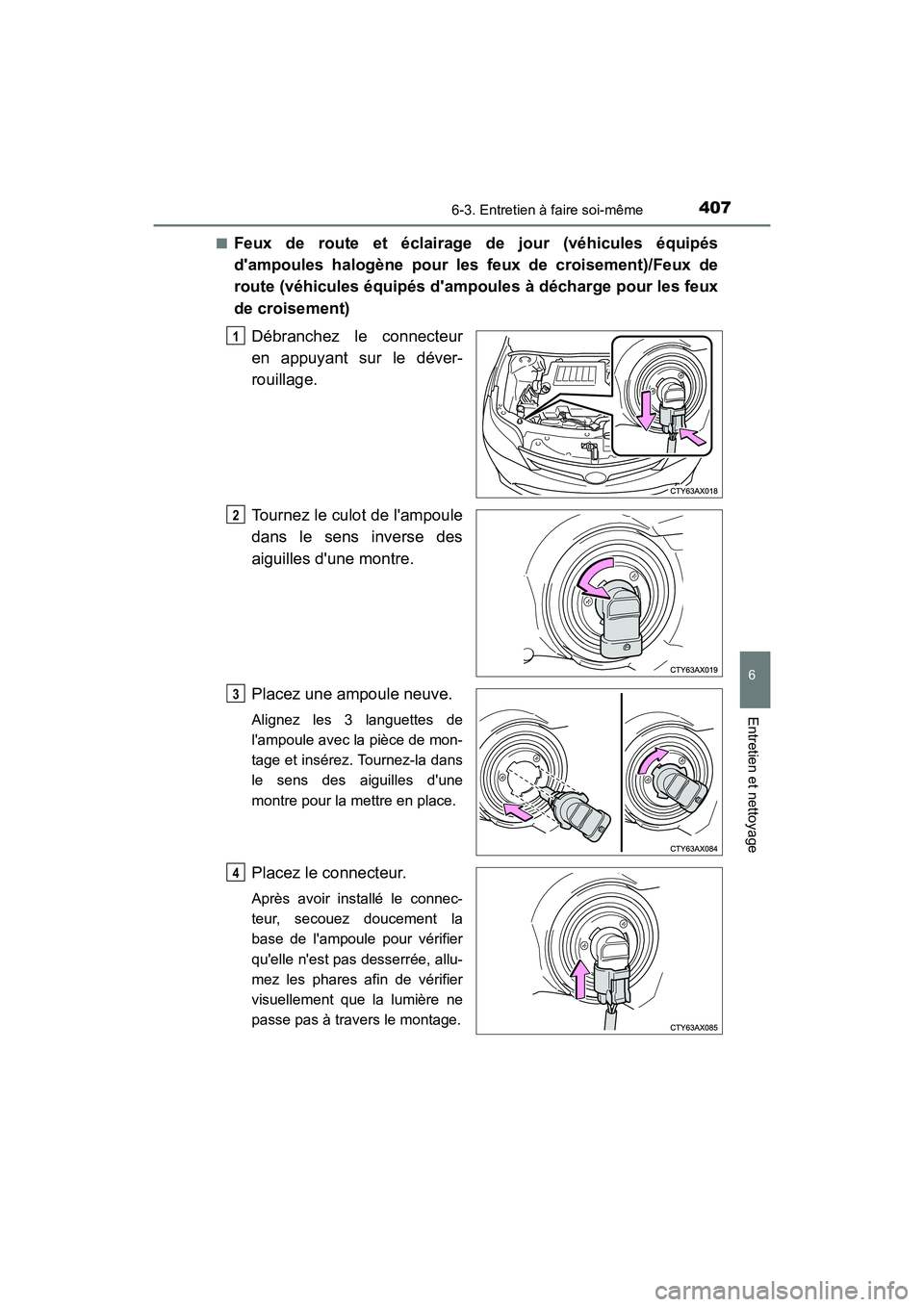

Feux de route et éclairage
de jour (véhicules équipés
d'ampoules halogène pour les feux de croisement)/Feux de
route (véhicules équipés d'am poules à décharge pour les feux
de croisement)
Débranchez le connecteur
en appuyant sur le déver-
rouillage.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Placez une ampoule neuve.
Alignez les 3 languettes de
l'ampoule avec la pièce de mon-
tage et insérez. Tournez-la dans
le sens des aiguilles d'une
montre pour la mettre en place.
Placez le connecteur.
Après avoir installé le connec-
teur, secouez doucement la
base de l'ampoule pour vérifier
qu'elle n'est pas desserrée, allu-
mez les phares afin de vérifier
visuellement que la lumière ne
passe pas à travers le montage.
1
2
3
4

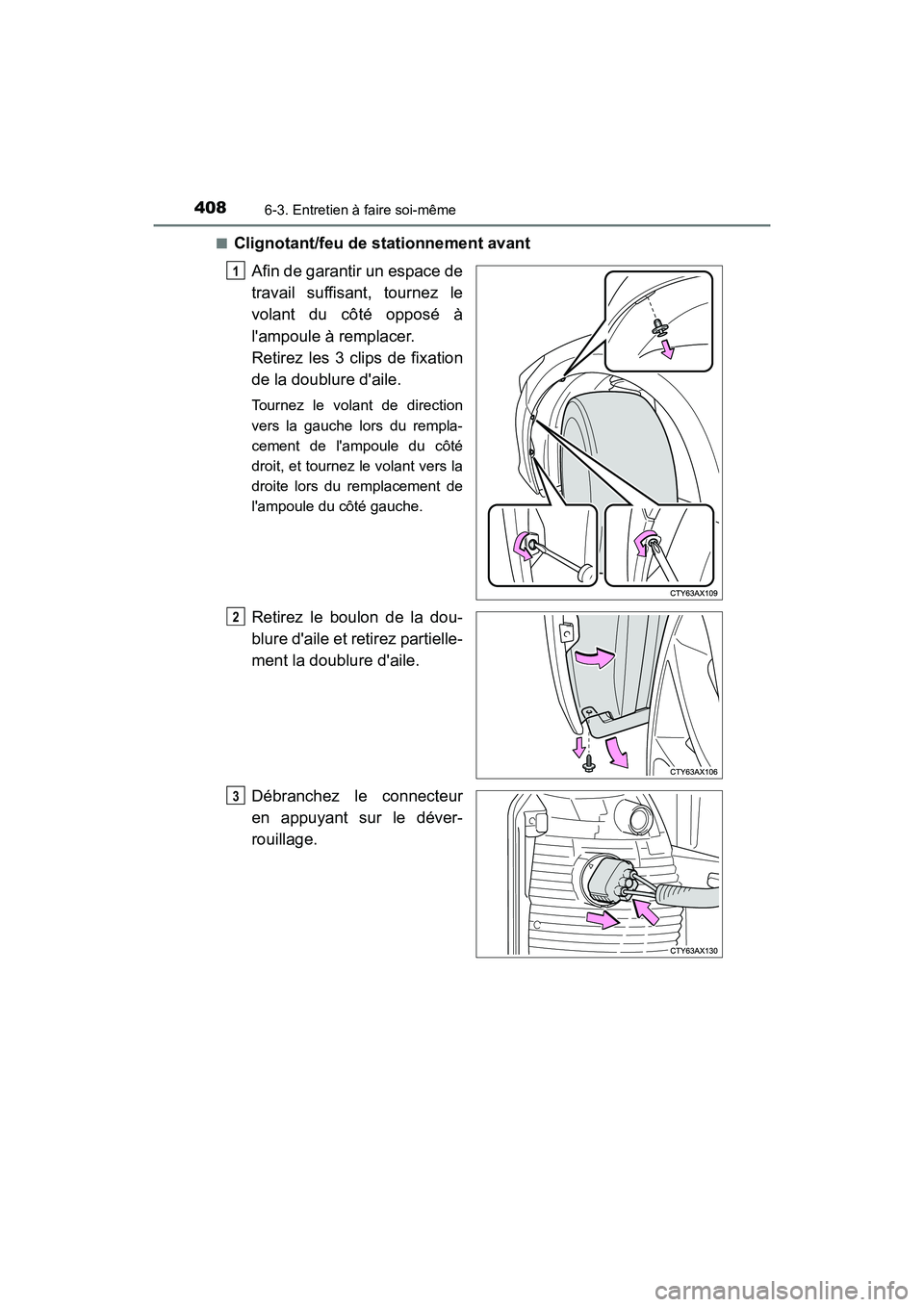

4086-3. Entretien à faire soi-même
AVALON (D)_(OM07010D)■
Clignotant/feu de stationnement avant
Afin de garantir un espace de
travail suffisant, tournez le
volant du côté opposé à
l'ampoule à remplacer.
Retirez les 3 clips de fixation
de la doublure d'aile.
Tournez le volant de direction
vers la gauche lors du rempla-
cement de l'ampoule du côté
droit, et tournez le volant vers la
droite lors du remplacement de
l'ampoule du côté gauche.
Retirez le boulon de la dou-
blure d'aile et retirez partielle-
ment la doublure d'aile.
Débranchez le connecteur
en appuyant sur le déver-
rouillage.
1
2
3
