TOYOTA AVENSIS 2017 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2017, Model line: AVENSIS, Model: TOYOTA AVENSIS 2017Pages: 661, PDF Size: 64.72 MB

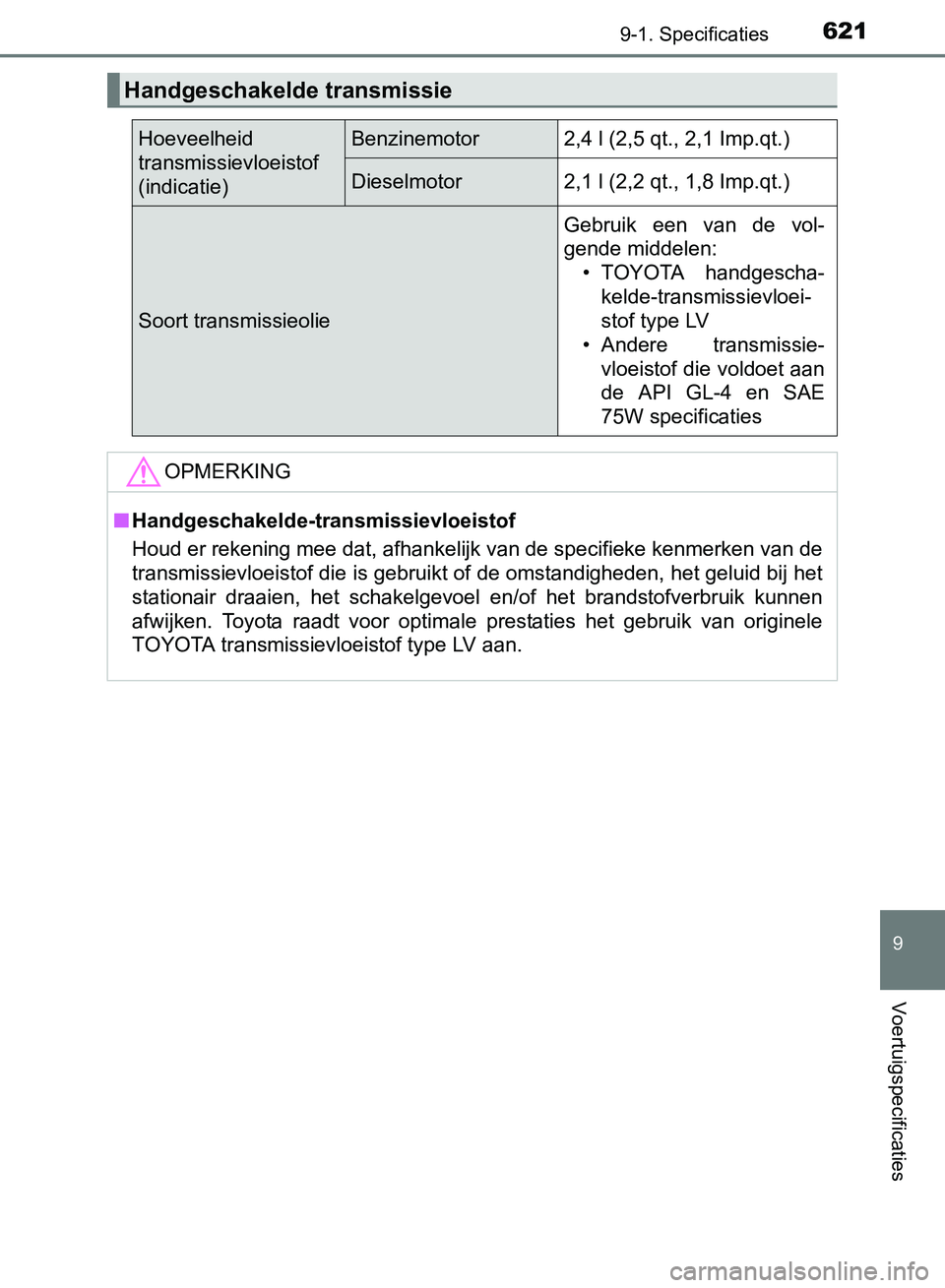

Page 621 of 661

6219-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties
Handgeschakelde transmissie
Hoeveelheid
transmissievloeistof
(indicatie)Benzinemotor2,4 l (2,5 qt., 2,1 Imp.qt.)
Dieselmotor2,1 l (2,2 qt., 1,8 Imp.qt.)
Soort transmissieolie
Gebruik een van de vol-
gende middelen:
• TOYOTA handgescha-
kelde-transmissievloei-
stof type LV
• Andere transmissie-
vloeistof die voldoet aan
de API GL-4 en SAE
75W specificaties
OPMERKING
■Handgeschakelde-transmissievloeistof
Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de
transmissievloeistof die is gebruikt of de omstandigheden, het geluid bij het
stationair draaien, het schakelgevoel en/of het brandstofverbruik kunnen
afwijken. Toyota raadt voor optimale prestaties het gebruik van originele
TOYOTA transmissievloeistof type LV aan.
AVENSIS_OM_OM20C66E_(EE).book Page 621 Friday, November 4, 2016 5:03 PM

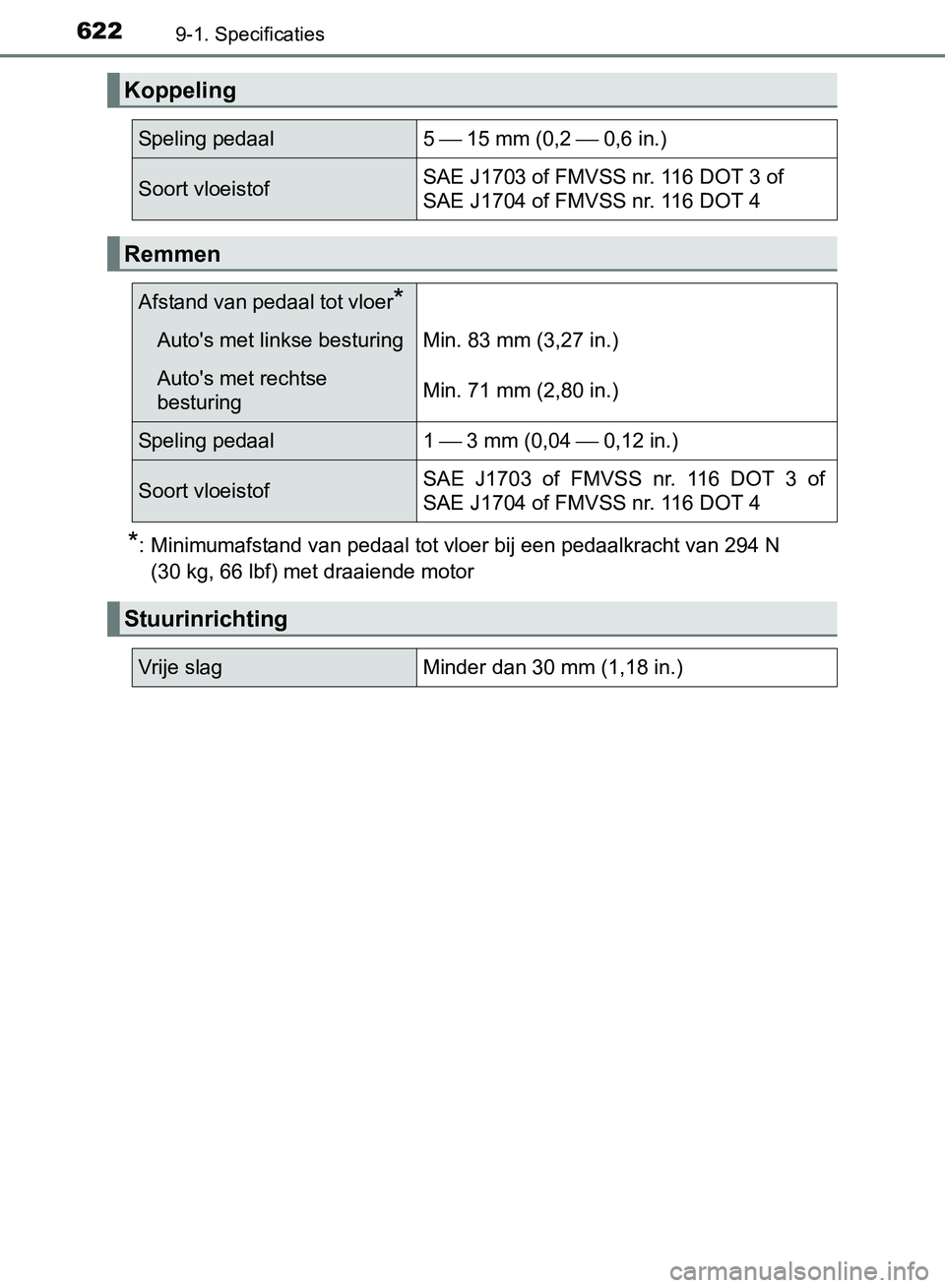

Page 622 of 661

6229-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
*: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 294 N
(30 kg, 66 lbf) met draaiende motor
Koppeling
Speling pedaal5 ⎯ 15 mm (0,2 ⎯ 0,6 in.)
Soort vloeistofSAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
Remmen
Afstand van pedaal tot vloer*
Auto's met linkse besturing Min. 83 mm (3,27 in.)
Auto's met rechtse
besturingMin. 71 mm (2,80 in.)
Speling pedaal 1 ⎯ 3 mm (0,04 ⎯ 0,12 in.)
Soort vloeistofSAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,18 in.)
AVENSIS_OM_OM20C66E_(EE).book Page 622 Friday, November 4, 2016 5:03 PM

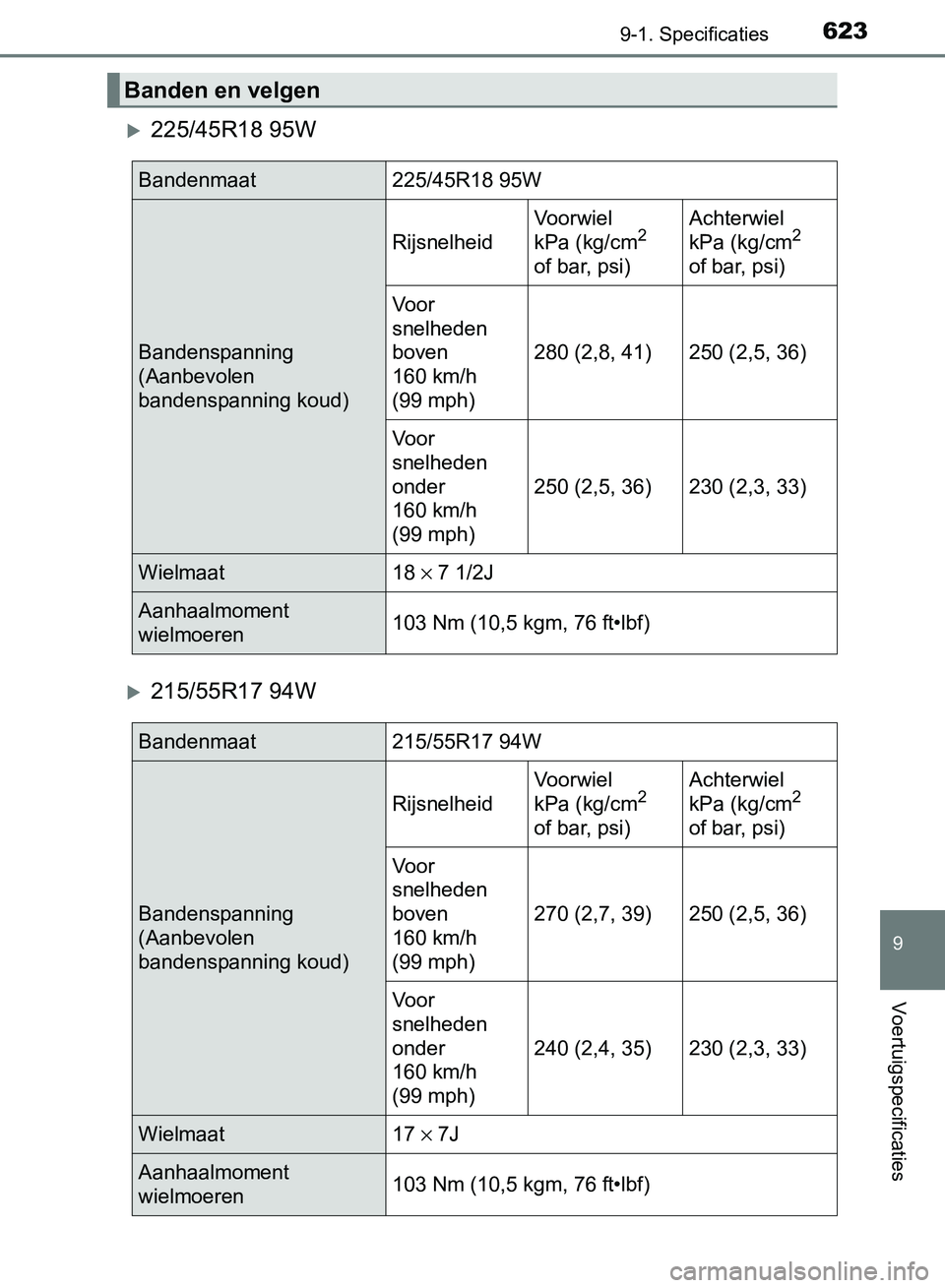

Page 623 of 661

6239-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties
225/45R18 95W
215/55R17 94W
Banden en velgen
Bandenmaat 225/45R18 95W
Bandenspanning
(Aanbevolen
bandenspanning koud)RijsnelheidVoorwiel
kPa (kg/cm
2
of bar, psi)Achterwiel
kPa (kg/cm2
of bar, psi)
Vo or
snelheden
boven
160 km/h
(99 mph)280 (2,8, 41) 250 (2,5, 36)
Vo or
snelheden
onder
160 km/h
(99 mph)250 (2,5, 36) 230 (2,3, 33)
Wielmaat 18 × 7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat 215/55R17 94W
Bandenspanning
(Aanbevolen
bandenspanning koud)RijsnelheidVoorwiel
kPa (kg/cm
2
of bar, psi)Achterwiel
kPa (kg/cm2
of bar, psi)
Vo or
snelheden
boven
160 km/h
(99 mph)270 (2,7, 39) 250 (2,5, 36)
Vo or
snelheden
onder
160 km/h
(99 mph)240 (2,4, 35) 230 (2,3, 33)
Wielmaat 17 × 7J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
AVENSIS_OM_OM20C66E_(EE).book Page 623 Friday, November 4, 2016 5:03 PM
Page 624 of 661

6249-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
205/60R16 92V (dieselmotor)
205/60R16 92V (benzinemotor)
Bandenmaat 205/60R16 92V
Bandenspanning
(Aanbevolen
bandenspanning koud)RijsnelheidVoorwiel
kPa (kg/cm
2
of bar, psi)Achterwiel
kPa (kg/cm2
of bar, psi)
Vo or
snelheden
boven
160 km/h
(99 mph)270 (2,7, 39) 250 (2,5, 36)
Vo or
snelheden
onder
160 km/h
(99 mph)250 (2,5, 36) 230 (2,3, 33)
Wielmaat 16 × 6 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat 205/60R16 92V
Bandenspanning
(Aanbevolen
bandenspanning koud)RijsnelheidVoorwiel
kPa (kg/cm
2
of bar, psi)Achterwiel
kPa (kg/cm2
of bar, psi)
Vo or
snelheden
boven
160 km/h
(99 mph)270 (2,7, 39) 250 (2,5, 36)
Vo or
snelheden
onder
160 km/h
(99 mph)240 (2,4, 35) 220 (2,2, 32)
Wielmaat 16 × 6 1/2J
Aanhaalmoment w
ielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
AVENSIS_OM_OM20C66E_(EE).book Page 624 Friday, November 4, 2016 5:03 PM

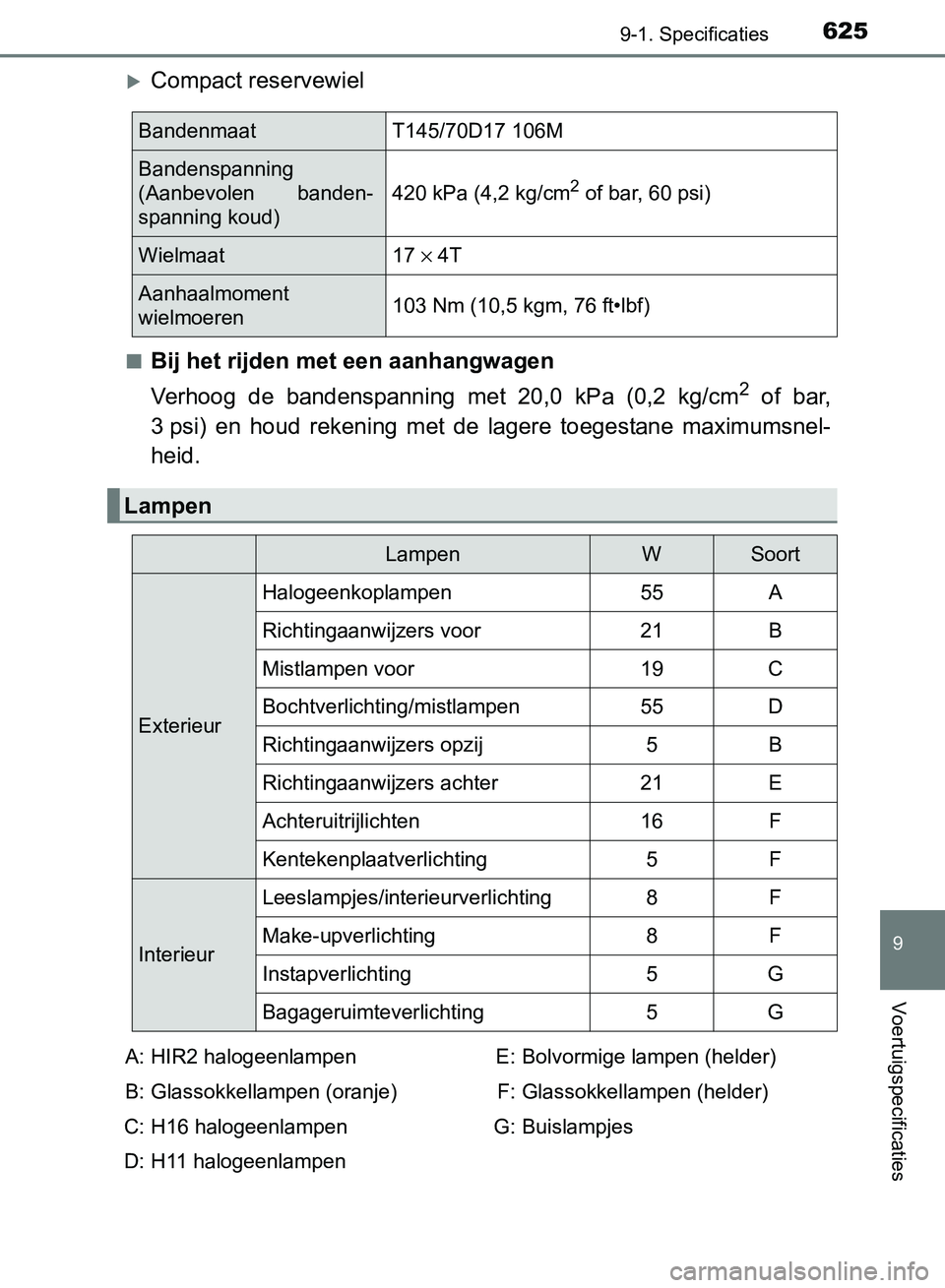

Page 625 of 661

6259-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties
Compact reservewiel
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar,
3 psi) en houd rekening met de lagere toegestane maximumsnel-
heid.
Bandenmaat T145/70D17 106M
Bandenspanning
(Aanbevolen banden-
spanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat 17 × 4T
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Lampen
LampenWSoort
ExterieurHalogeenkoplampen 55 A
Richtingaanwijzers voor 21 B
Mistlampen voor 19 C
Bochtverlichting/mistlampen 55 D
Richtingaanwijzers opzij 5 B
Richtingaanwijzers achter 21 E
Achteruitrijlichten 16 F
Kentekenplaatverlichting 5 F
InterieurLeeslampjes/interieurverlichting 8 F
Make-upverlichting 8 F
Instapverlichting 5 G
Bagageruimteverlichting 5 G
A: HIR2 halogeenlampen
B: Glassokkellampen (oranje)
C: H16 halogeenlampen
D: H11 halogeenlampenE: Bolvormige lampen (helder)
F: Glassokkellampen (helder)
G: Buislampjes
AVENSIS_OM_OM20C66E_(EE).book Page 625 Friday, November 4, 2016 5:03 PM
Page 626 of 661

6269-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)

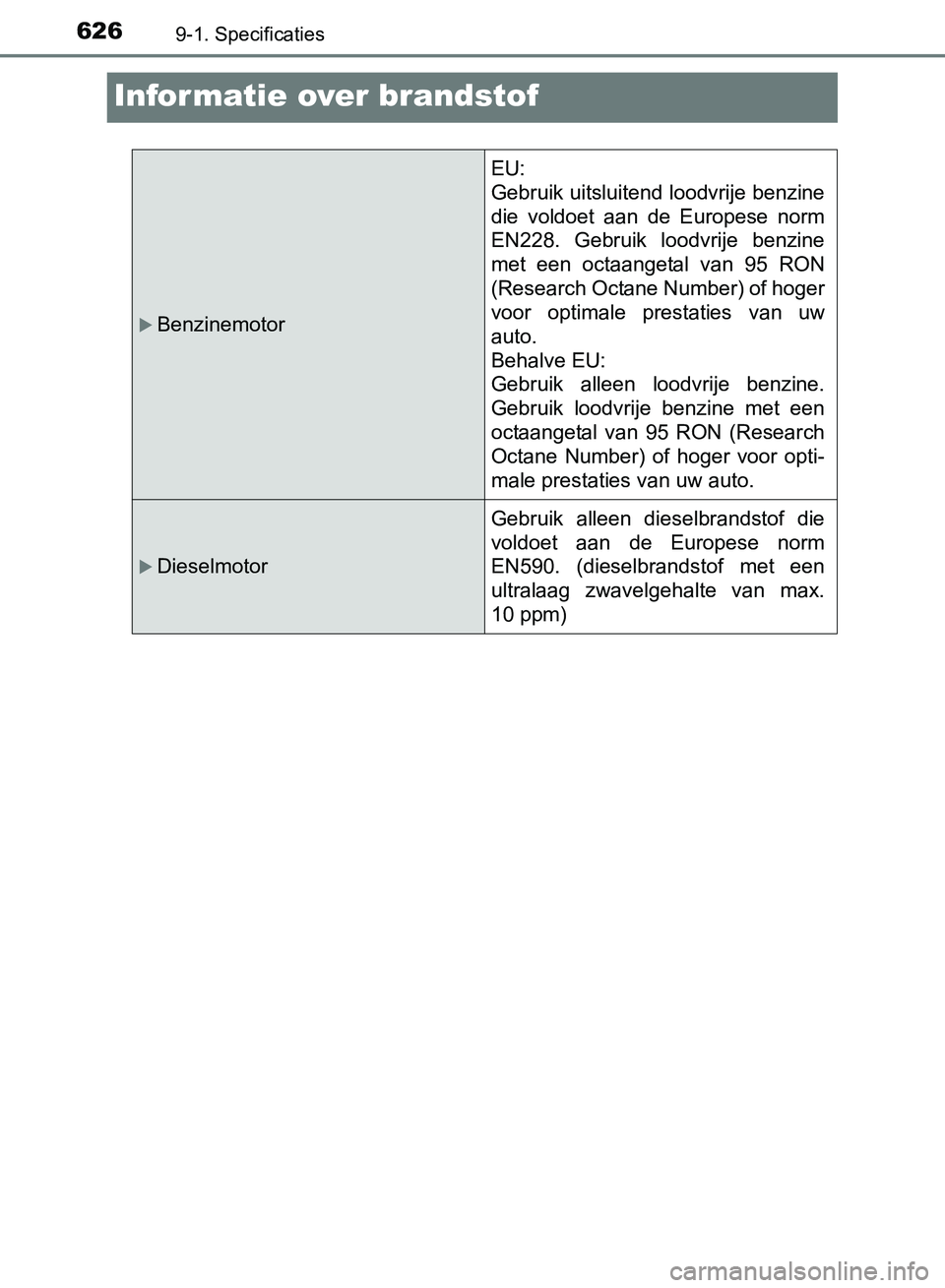

Informatie over brandstof
Benzinemotor
EU:
Gebruik uitsluitend loodvrije benzine
die voldoet aan de Europese norm
EN228. Gebruik loodvrije benzine
met een octaangetal van 95 RON
(Research Octane Number) of hoger
voor optimale prestaties van uw
auto.
Behalve EU:
Gebruik alleen loodvrije benzine.
Gebruik loodvrije benzine met een
octaangetal van 95 RON (Research
Octane Number) of hoger voor opti-
male prestaties van uw auto.
Dieselmotor
Gebruik alleen dieselbrandstof die
voldoet aan de Europese norm
EN590. (dieselbrandstof met een
ultralaag zwavelgehalte van max.
10 ppm)
AVENSIS_OM_OM20C66E_(EE).book Page 626 Friday, November 4, 2016 5:03 PM

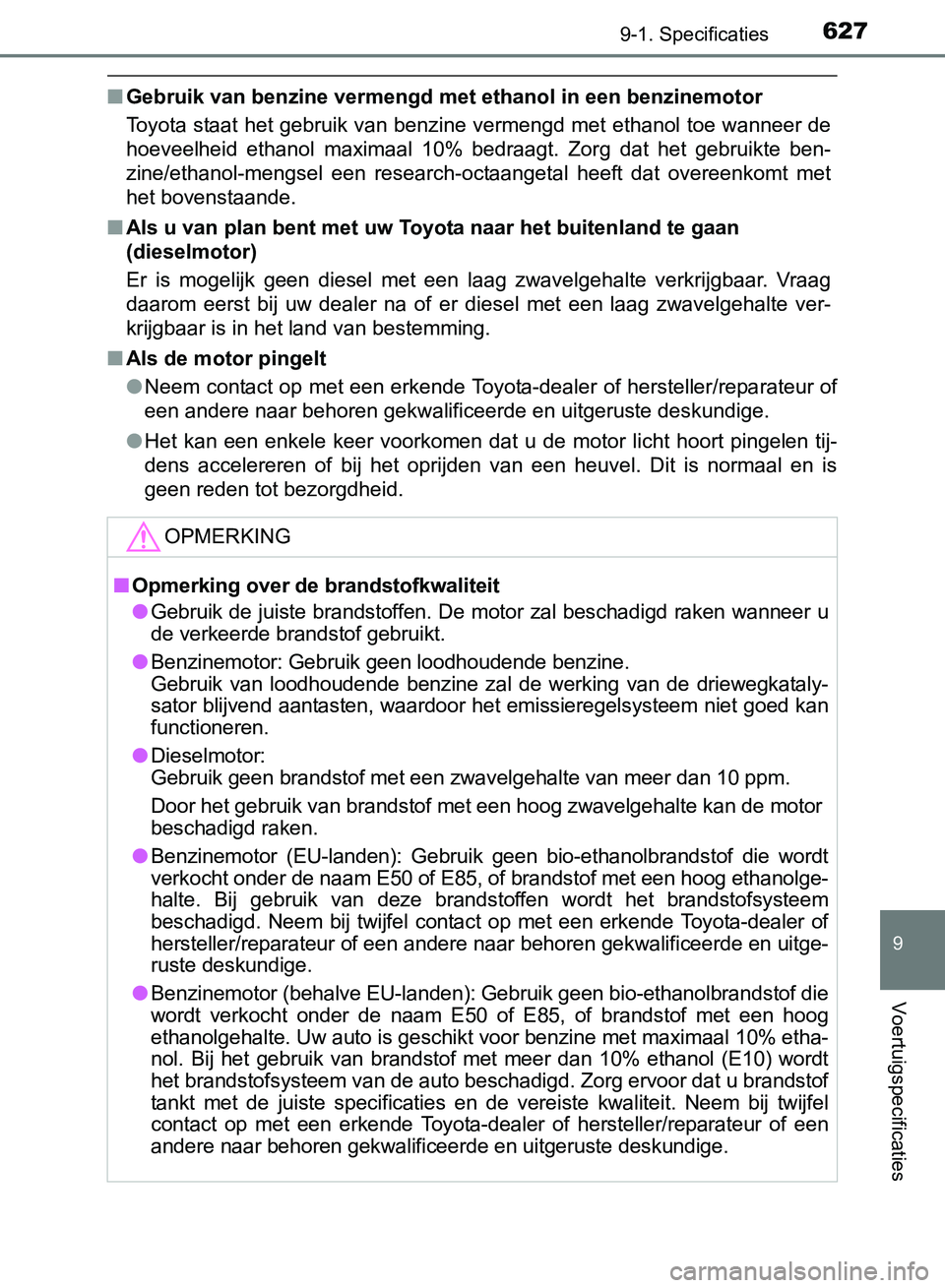

Page 627 of 661

6279-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties
■Gebruik van benzine vermengd met ethanol in een benzinemotor
Toyota staat het gebruik van benzine vermengd met ethanol toe wanneer de
hoeveelheid ethanol maximaal 10% bedraagt. Zorg dat het gebruikte ben-
zine/ethanol-mengsel een research-octaangetal heeft dat overeenkomt met
het bovenstaande.
■Als u van plan bent met uw Toyota naar het buitenland te gaan
(dieselmotor)
Er is mogelijk geen diesel met een laag zwavelgehalte verkrijgbaar. Vraag
daarom eerst bij uw dealer na of er diesel met een laag zwavelgehalte ver-
krijgbaar is in het land van bestemming.
■Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u de motor licht hoort pingelen tij-
dens accelereren of bij het oprijden van een heuvel. Dit is normaal en is
geen reden tot bezorgdheid.
OPMERKING
■Opmerking over de brandstofkwaliteit
●Gebruik de juiste brandstoffen. De motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
●Benzinemotor: Gebruik geen loodhoudende benzine.
Gebruik van loodhoudende benzine zal de werking van de driewegkataly-
sator blijvend aantasten, waardoor het emissieregelsysteem niet goed kan
functioneren.
●Dieselmotor:
Gebruik geen brandstof met een zwavelgehalte van meer dan 10 ppm.
Door het gebruik van brandstof met een hoog zwavelgehalte kan de motor
beschadigd raken.
●Benzinemotor (EU-landen): Gebruik geen bio-ethanolbrandstof die wordt
verkocht onder de naam E50 of E85, of brandstof met een hoog ethanolge-
halte. Bij gebruik van deze brandstoffen wordt het brandstofsysteem
beschadigd. Neem bij twijfel contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Benzinemotor (behalve EU-landen): Gebruik geen bio-ethanolbrandstof die
wordt verkocht onder de naam E50 of E85, of brandstof met een hoog
ethanolgehalte. Uw auto is geschikt voor benzine met maximaal 10% etha-
nol. Bij het gebruik van brandstof met meer dan 10% ethanol (E10) wordt
het brandstofsysteem van de auto beschadigd. Zorg ervoor dat u brandstof
tankt met de juiste specificaties en de vereiste kwaliteit. Neem bij twijfel
contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
AVENSIS_OM_OM20C66E_(EE).book Page 627 Friday, November 4, 2016 5:03 PM

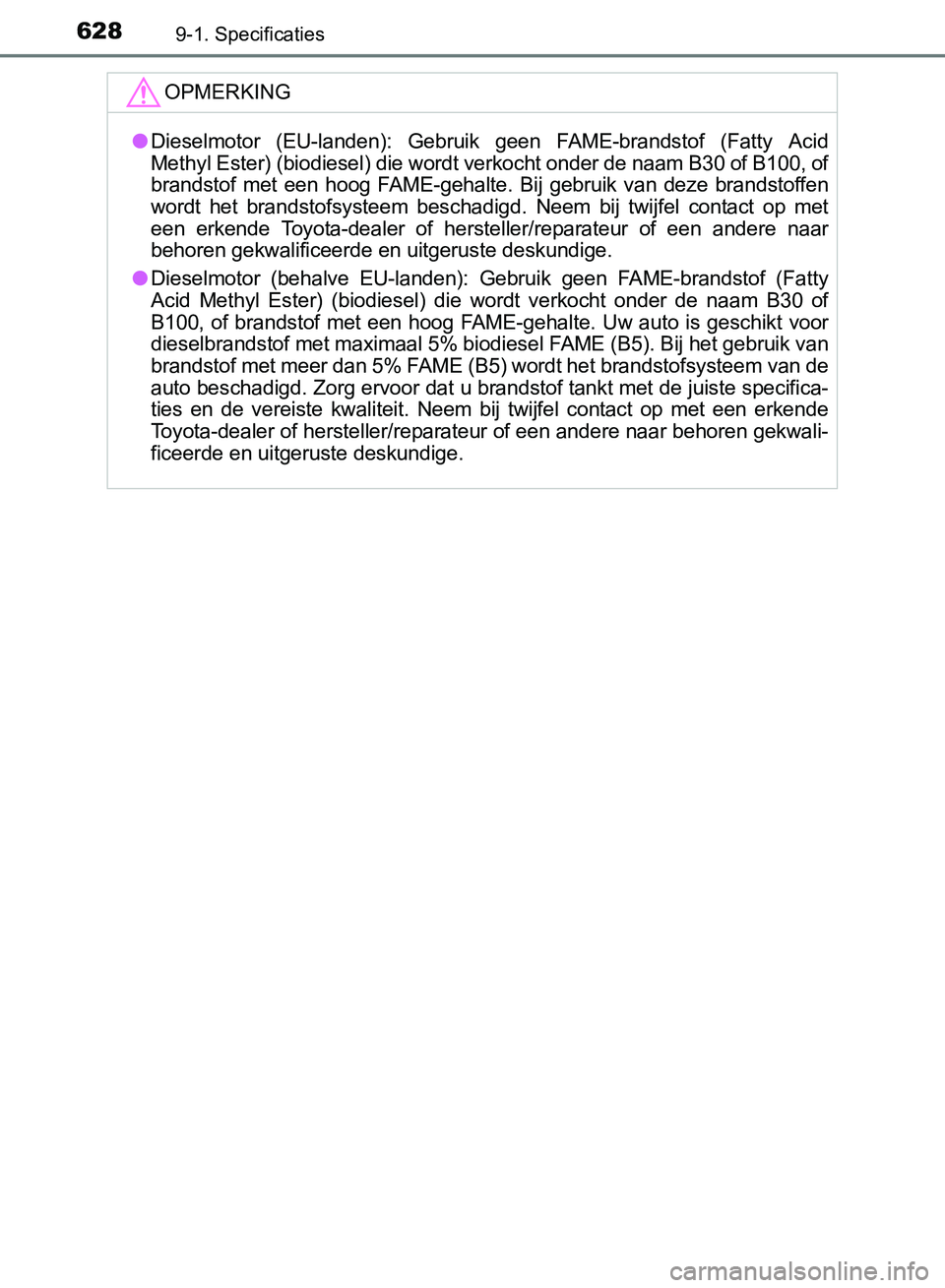

Page 628 of 661

6289-1. Specificaties
AVENSIS_OM_OM20C66E_(EE)
OPMERKING
●Dieselmotor (EU-landen): Gebruik geen FAME-brandstof (Fatty Acid
Methyl Ester) (biodiesel) die wordt verkocht onder de naam B30 of B100, of
brandstof met een hoog FAME-gehalte. Bij gebruik van deze brandstoffen
wordt het brandstofsysteem beschadigd. Neem bij twijfel contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
●Dieselmotor (behalve EU-landen): Gebruik geen FAME-brandstof (Fatty
Acid Methyl Ester) (biodiesel) die wordt verkocht onder de naam B30 of
B100, of brandstof met een hoog FAME-gehalte. Uw auto is geschikt voor
dieselbrandstof met maximaal 5% biodiesel FAME (B5). Bij het gebruik van
brandstof met meer dan 5% FAME (B5) wordt het brandstofsysteem van de
auto beschadigd. Zorg ervoor dat u brandstof tankt met de juiste specifica-
ties en de vereiste kwaliteit. Neem bij twijfel contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
AVENSIS_OM_OM20C66E_(EE).book Page 628 Friday, November 4, 2016 5:03 PM

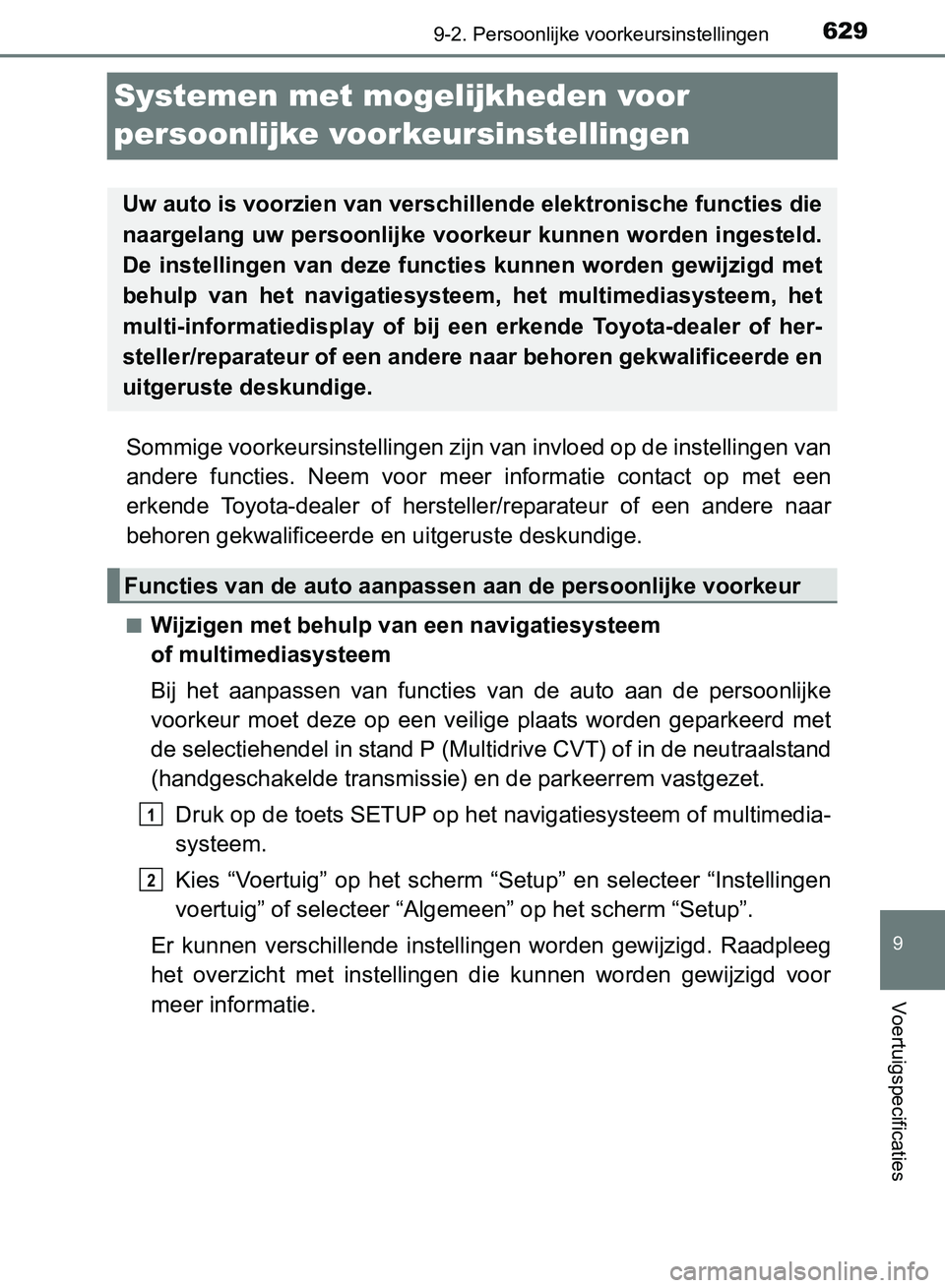

Page 629 of 661

6299-2. Persoonlijke voorkeursinstellingen
AVENSIS_OM_OM20C66E_(EE)
9
Voertuigspecificaties
Systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zijn van invloed op de instellingen van
andere functies. Neem voor meer informatie contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Wijzigen met behulp van een navigatiesysteem
of multimediasysteem
Bij het aanpassen van functies van de auto aan de persoonlijke
voorkeur moet deze op een veilige plaats worden geparkeerd met
de selectiehendel in stand P (Multidrive CVT) of in de neutraalstand
(handgeschakelde transmissie) en de parkeerrem vastgezet.
Druk op de toets SETUP op het navigatiesysteem of multimedia-
systeem.
Kies “Voertuig” op het scherm “Setup” en selecteer “Instellingen
voertuig” of selecteer “Algemeen” op het scherm “Setup”.
Er kunnen verschillende instellingen worden gewijzigd. Raadpleeg
het overzicht met instellingen die kunnen worden gewijzigd voor
meer informatie.
Uw auto is voorzien van verschillende elektronische functies die
naargelang uw persoonlijke voorkeur kunnen worden ingesteld.
De instellingen van deze functies kunnen worden gewijzigd met
behulp van het navigatiesysteem, het multimediasysteem, het
multi-informatiedisplay of bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Functies van de auto aanpassen aan de persoonlijke voorkeur
1
2
AVENSIS_OM_OM20C66E_(EE).book Page 629 Friday, November 4, 2016 5:03 PM

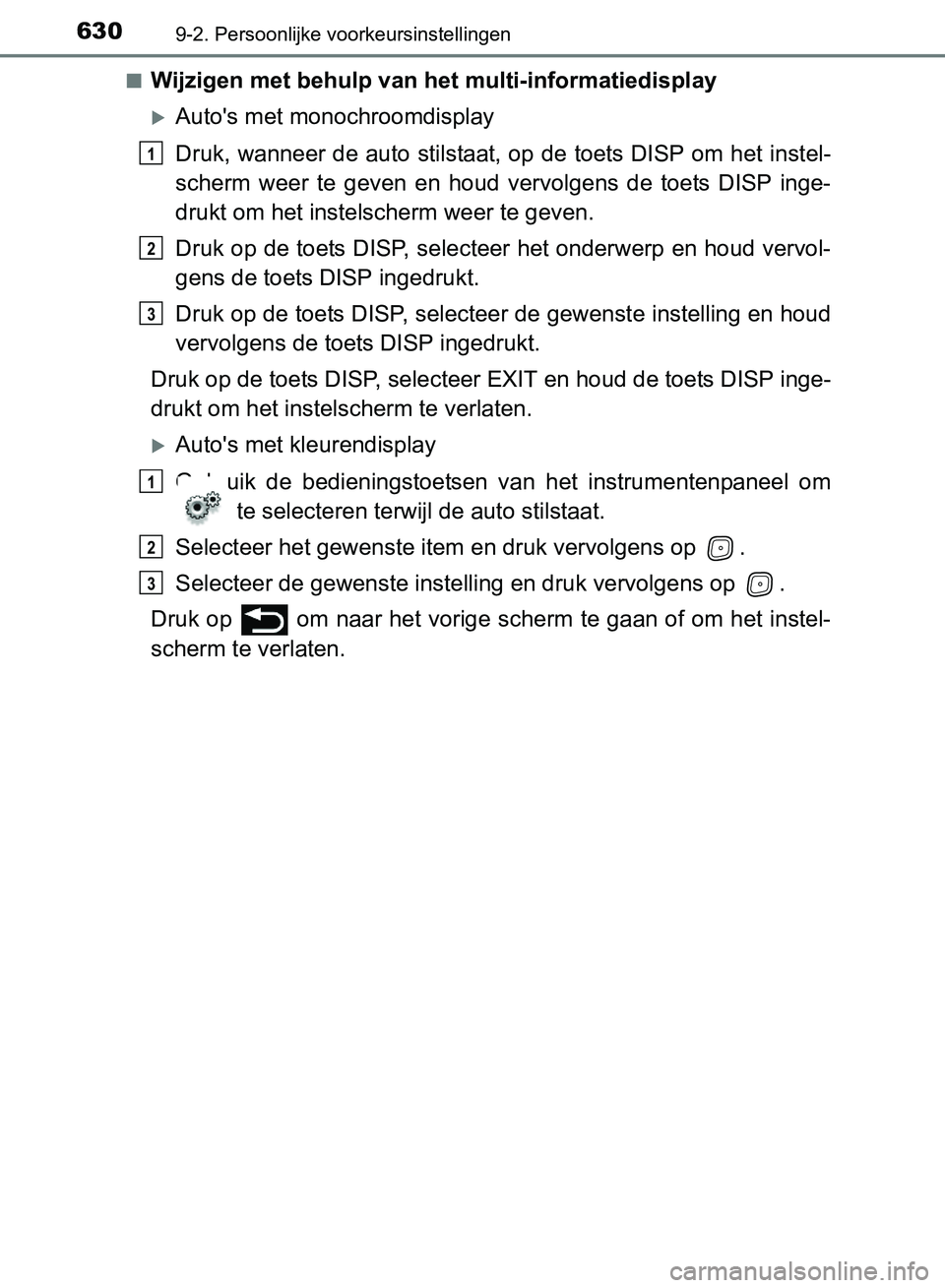

Page 630 of 661

6309-2. Persoonlijke voorkeursinstellingen
AVENSIS_OM_OM20C66E_(EE)■
Wijzigen met behulp van het multi-informatiedisplay
Auto's met monochroomdisplay
Druk, wanneer de auto stilstaat, op de toets DISP om het instel-
scherm weer te geven en houd vervolgens de toets DISP inge-
drukt om het instelscherm weer te geven.
Druk op de toets DISP, selecteer het onderwerp en houd vervol-
gens de toets DISP ingedrukt.
Druk op de toets DISP, selecteer de gewenste instelling en houd
vervolgens de toets DISP ingedrukt.
Druk op de toets DISP, selecteer EXIT en houd de toets DISP inge-
drukt om het instelscherm te verlaten.
Auto's met kleurendisplay
Gebruik de bedieningstoetsen van het instrumentenpaneel om
te selecteren terwijl de auto stilstaat.
Selecteer het gewenste item en druk vervolgens op .
Selecteer de gewenste instelling en druk vervolgens op .
Druk op om naar het vorige scherm te gaan of om het instel-
scherm te verlaten.
1
2
3
1
2
3
AVENSIS_OM_OM20C66E_(EE).book Page 630 Friday, November 4, 2016 5:03 PM
