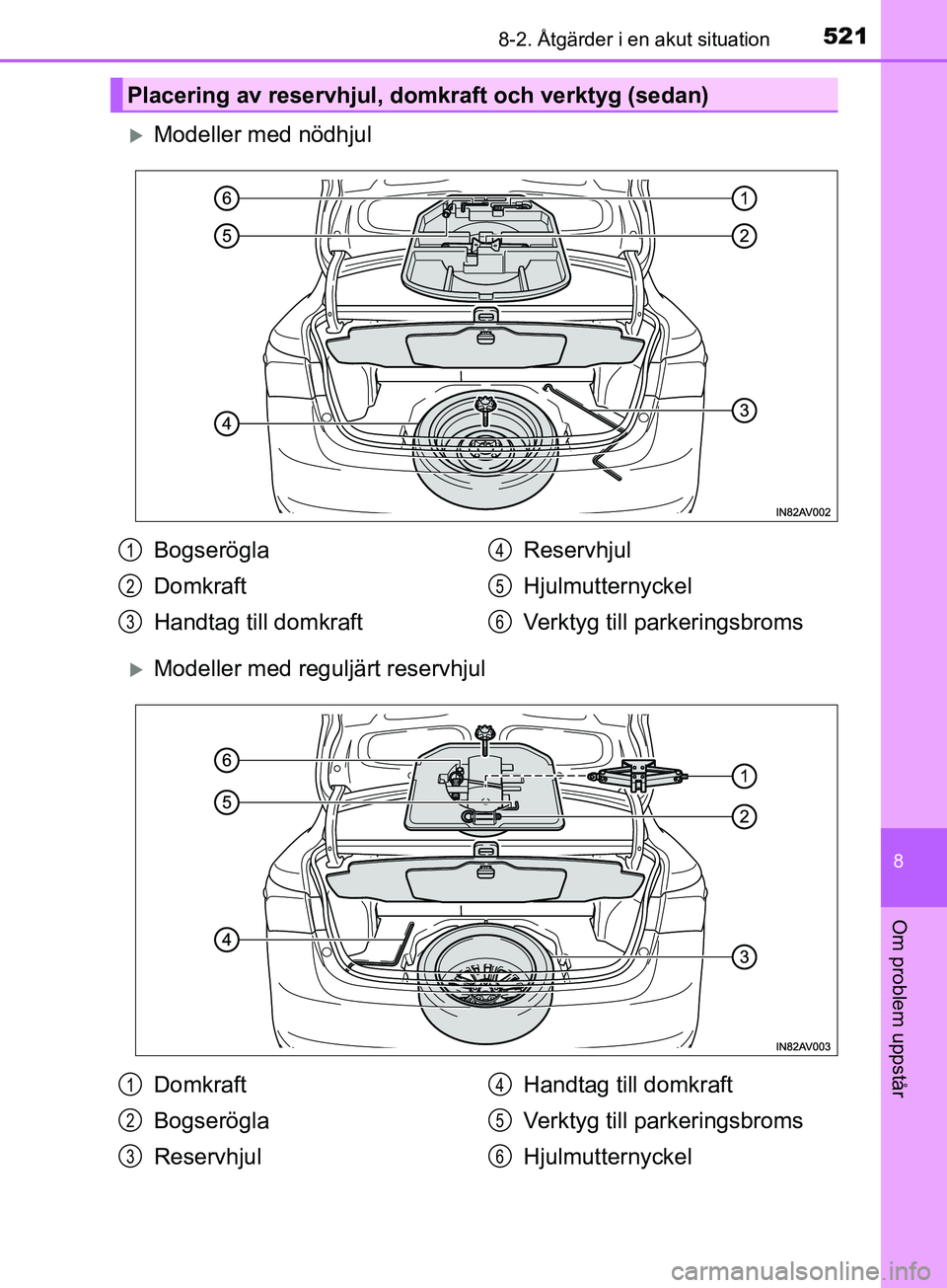

TOYOTA AVENSIS 2018 Bruksanvisningar (in Swedish)

5218-2. Åtgärder i en akut situation
AVENSIS_OM20C79SE
8
Om problem uppstår
Modeller med nödhjul
Modeller med reguljärt reservhjul
Placering av reservhjul, domkraft och verktyg (sedan)
Bogserögla
Domkraft
Handtag till domkraftReservhjul
Hjulmutternyckel
Verktyg till parkeringsbroms1
2
3
4
5
6
Domkraft
Bogserögla
ReservhjulHandtag till domkraft
Verktyg till parkeringsbroms
Hjulmutternyckel1
2
3
4
5
6
OM20C79SE_Avensis.book Page 521 Monday, October 2, 2017 10:5
2 AM

5228-2. Åtgärder i en akut situation
AVENSIS_OM20C79SE

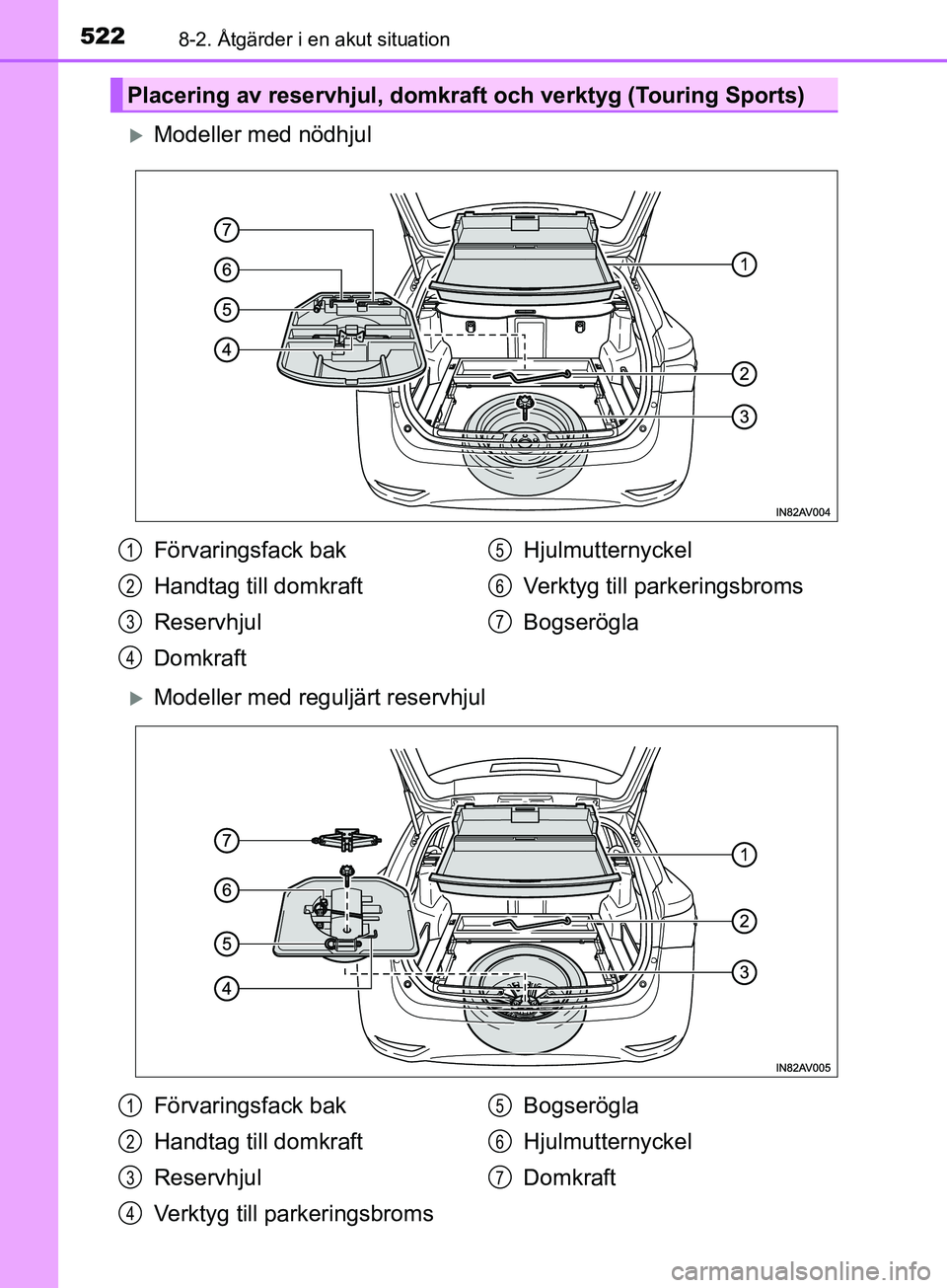

Modeller med nödhjul
Modeller med reguljärt reservhjul
Placering av reservhjul, domkraft och verktyg (Touring Sports)
Förvaringsfack bak
Handtag till domkraft
Reservhjul
DomkraftHjulmutternyckel
Verktyg till parkeringsbroms
Bogserögla1
2
3
4
5
6
7
Förvaringsfack bak
Handtag till domkraft
Reservhjul
Verktyg till parkeringsbromsBogserögla
Hjulmutternyckel
Domkraft1
2
3
4
5
6
7
OM20C79SE_Avensis.book Page 522 Monday, October 2, 2017 10:5
2 AM

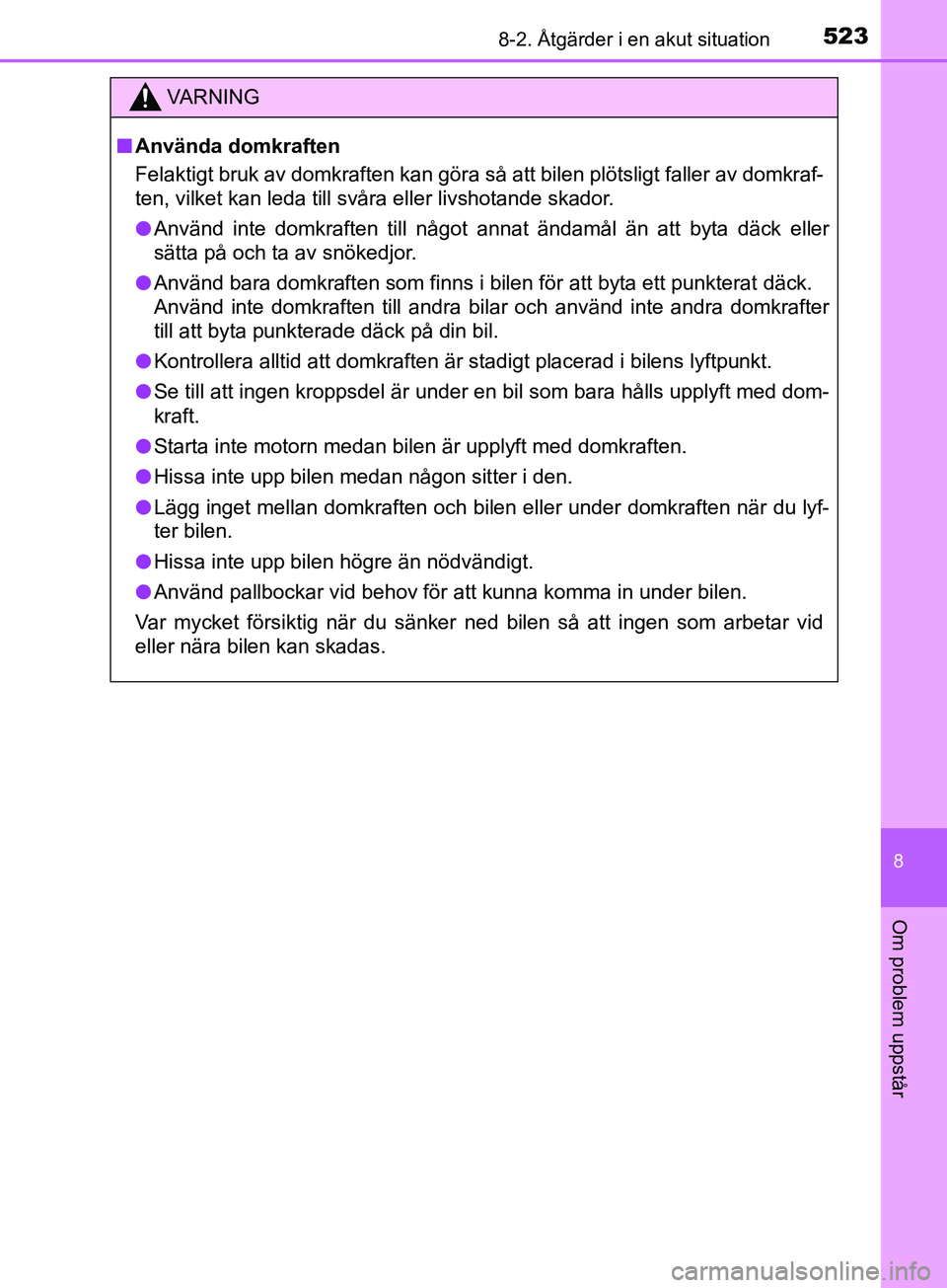

5238-2. Åtgärder i en akut situation
AVENSIS_OM20C79SE
8
Om problem uppstår
VARNING
n Använda domkraften
Felaktigt bruk av domkraften kan göra så att bilen plötsligt faller av domkraf-
ten, vilket kan leda till svåra eller livshotande skador.
l Använd inte domkraften till något annat ändamål än att byta däck eller
sätta på och ta av snökedjor.
l Använd bara domkraften som finns i bilen för att byta ett punkterat däck.
Använd inte domkraften till andra bilar och använd inte andra domkrafter
till att byta punkterade däck på din bil.
l Kontrollera alltid att domkraften är stadigt placerad i bilens lyftpunkt.
l Se till att ingen kroppsdel är under en bil som bara hålls upplyft med dom-
kraft.
l Starta inte motorn medan bilen är upplyft med domkraften.
l Hissa inte upp bilen medan någon sitter i den.
l Lägg inget mellan domkraften och bilen eller under domkraften när du lyf-
ter bilen.
l Hissa inte upp bilen högre än nödvändigt.
l Använd pallbockar vid behov för att kunna komma in under bilen.
Var mycket försiktig när du sänker ned bilen så att ingen som arbetar vid
eller nära bilen kan skadas.
OM20C79SE_Avensis.book Page 523 Monday, October 2, 2017 10:5 2 AM

5248-2. Åtgärder i en akut situation
AVENSIS_OM20C79SE

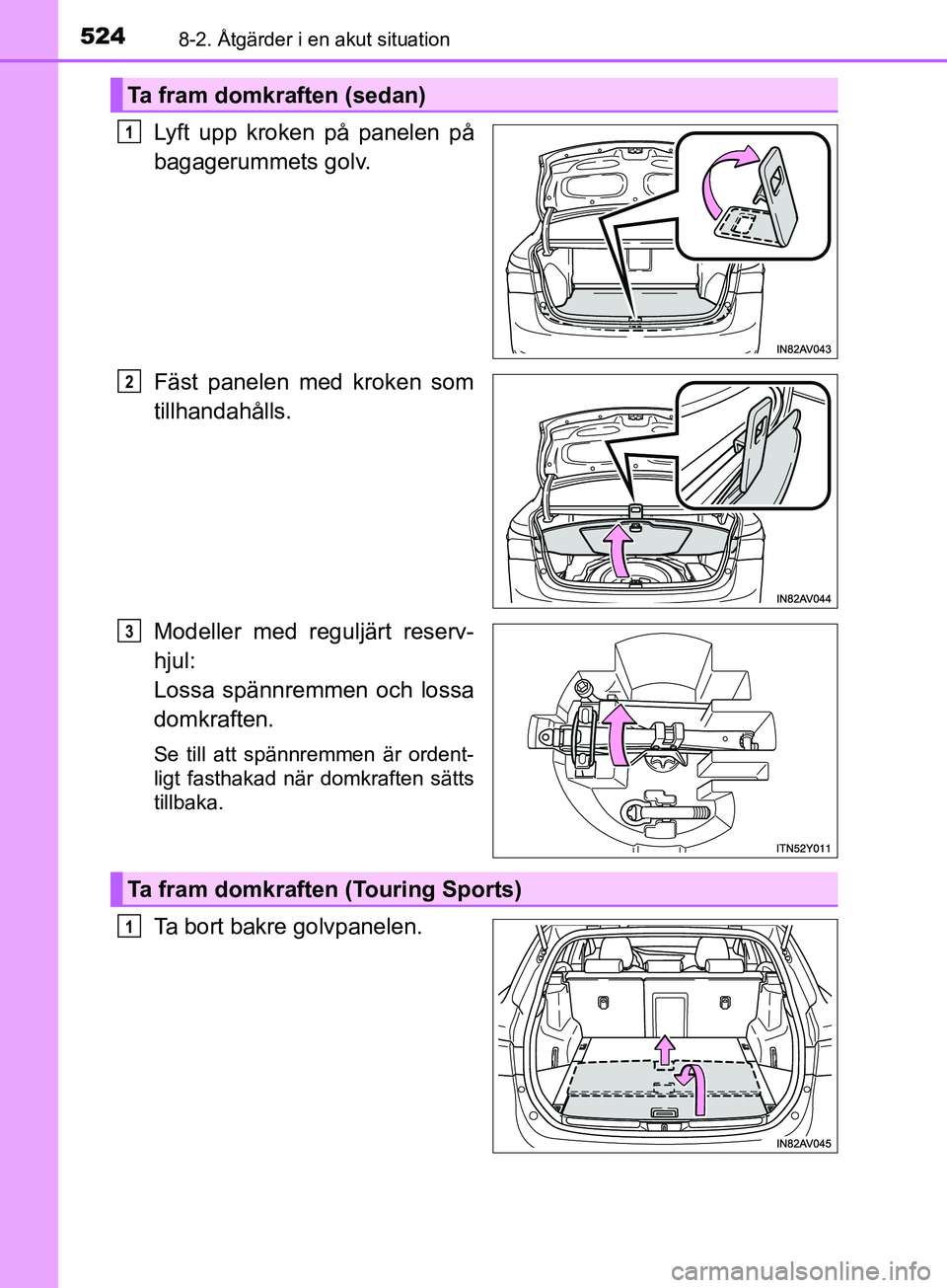

Lyft upp kroken på panelen på
bagagerummets golv.
Fäst panelen med kroken som
tillhandahålls.
Modeller med reguljärt reserv-
hjul:
Lossa spännremmen och lossa
domkraften.
Se till att spännremmen är ordent-
ligt fasthakad när domkraften sätts
tillbaka.
Ta bort bakre golvpanelen.
Ta fram domkraften (sedan)
1
2
3
Ta fram domkraften (Touring Sports)
1
OM20C79SE_Avensis.book Page 524 Monday, October 2, 2017 10:52 AM

5258-2. Åtgärder i en akut situation
AVENSIS_OM20C79SE
8
Om problem uppstår

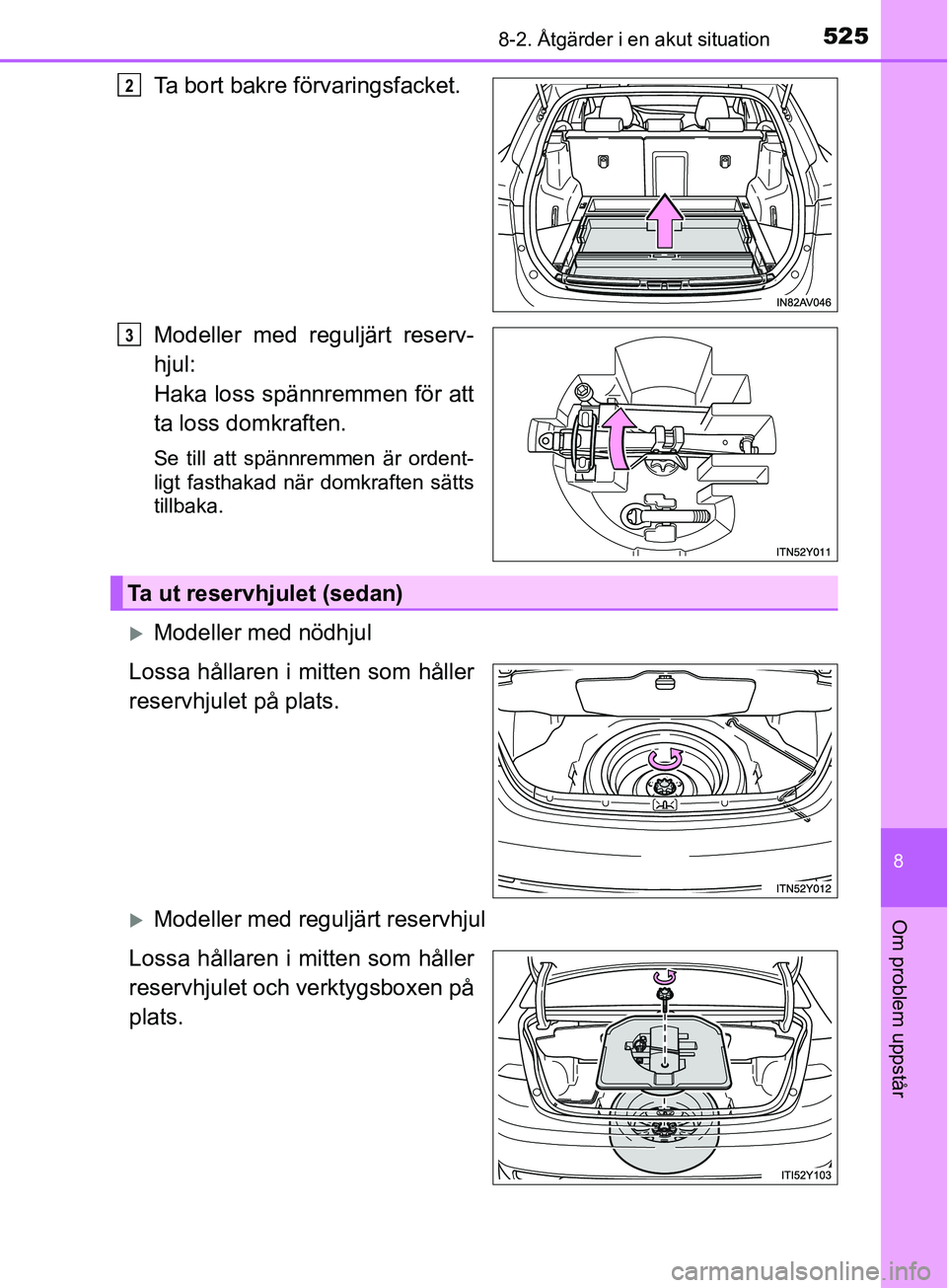

Ta bort bakre förvaringsfacket.
Modeller med reguljärt reserv-
hjul:
Haka loss spännremmen för att
ta loss domkraften.
Se till att spännremmen är ordent-
ligt fasthakad när domkraften sätts
tillbaka.
Modeller med nödhjul
Lossa hållaren i mitten som håller
reservhjulet på plats.
Modeller med reguljärt reservhjul
Lossa hållaren i mitten som håller
reservhjulet och verktygsboxen på
plats.
2
3
Ta ut reservhjulet (sedan)
OM20C79SE_Avensis.book Page 525 Monday, October 2, 2017 10:5 2 AM

5268-2. Åtgärder i en akut situation
AVENSIS_OM20C79SE

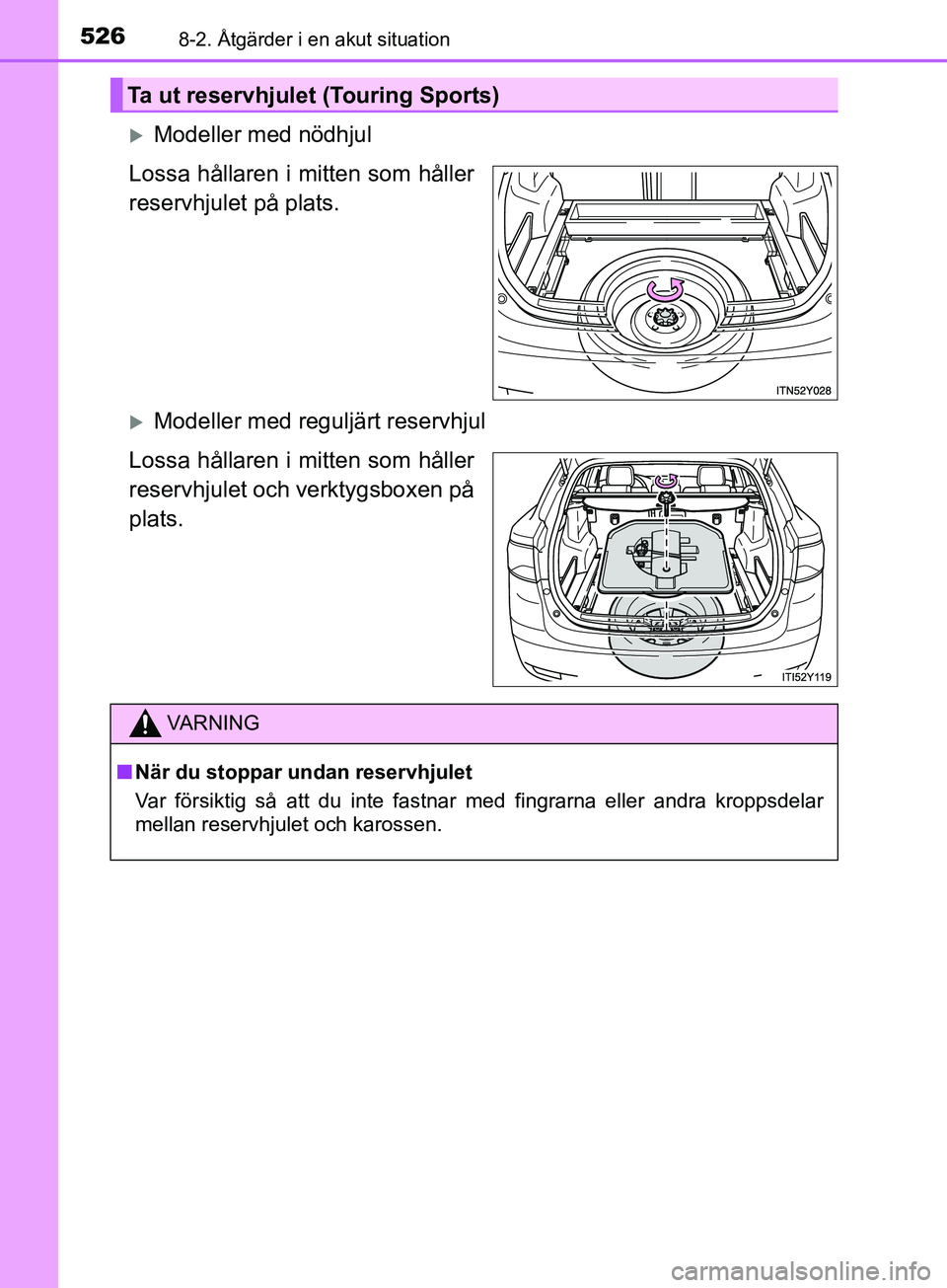

Modeller med nödhjul
Lossa hållaren i mitten som håller
reservhjulet på plats.
Modeller med reguljärt reservhjul
Lossa hållaren i mitten som håller
reservhjulet och verktygsboxen på
plats.
Ta ut reservhjulet (Touring Sports)
VARNING
n När du stoppar undan reservhjulet
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
OM20C79SE_Avensis.book Page 526 Monday, October 2, 2017 10:5 2 AM

5278-2. Åtgärder i en akut situation
AVENSIS_OM20C79SE
8
Om problem uppstår

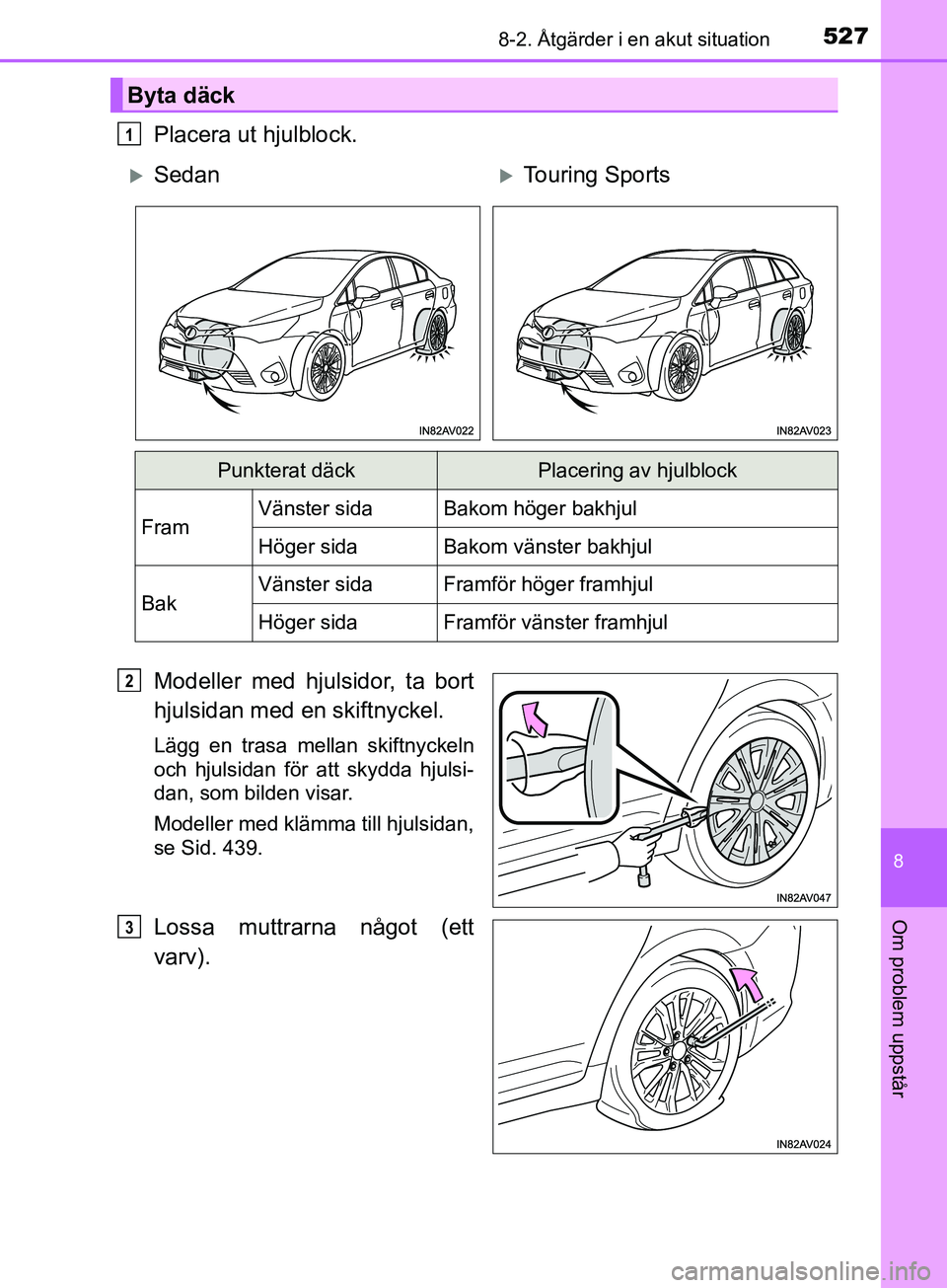

Placera ut hjulblock.
Modeller med hjulsidor, ta bort
hjulsidan med en skiftnyckel.
Lägg en trasa mellan skiftnyckeln
och hjulsidan för att skydda hjulsi-
dan, som bilden visar.
Modeller med klämma till hjulsidan,
se Sid. 439.
Lossa muttrarna något (ett
varv).
Byta däck
1
SedanTouring Sports
Punkterat däckPlacering av hjulblock
Fram Vänster sida Bakom höger bakhjul
Höger sida Bakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
2
3
OM20C79SE_Avensis.book Page 527 Monday, October 2, 2017 10:5
2 AM

5288-2. Åtgärder i en akut situation
AVENSIS_OM20C79SE

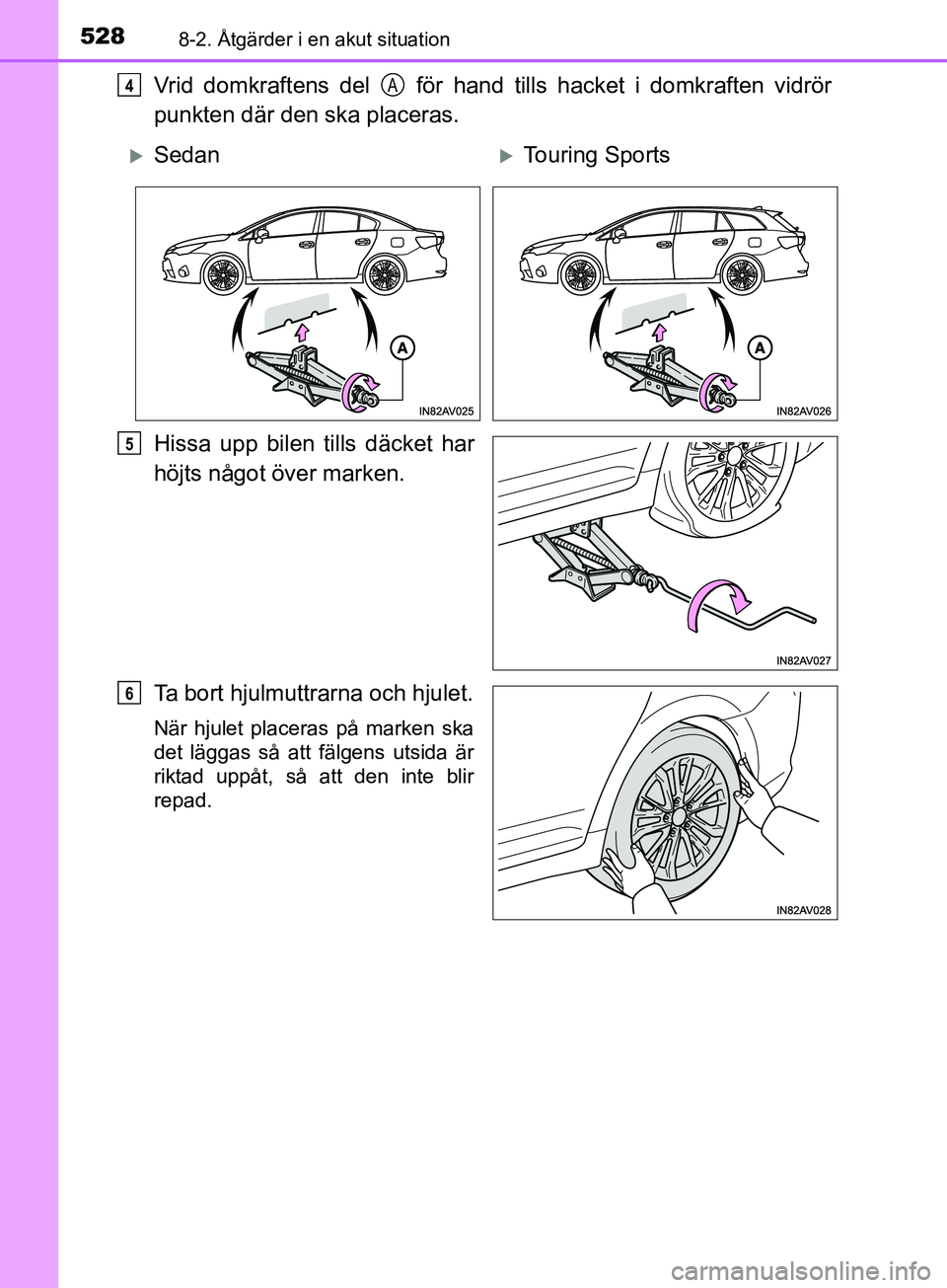

Vrid domkraftens del för hand tills hacket i domkraften vidrör
punkten där den ska placeras.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens utsida är
riktad uppåt, så att den inte blir
repad.
4A
SedanTouring Sports
5
6
OM20C79SE_Avensis.book Page 528 Monday, October 2, 2017 10:5 2 AM

5298-2. Åtgärder i en akut situation
AVENSIS_OM20C79SE
8
Om problem uppstår

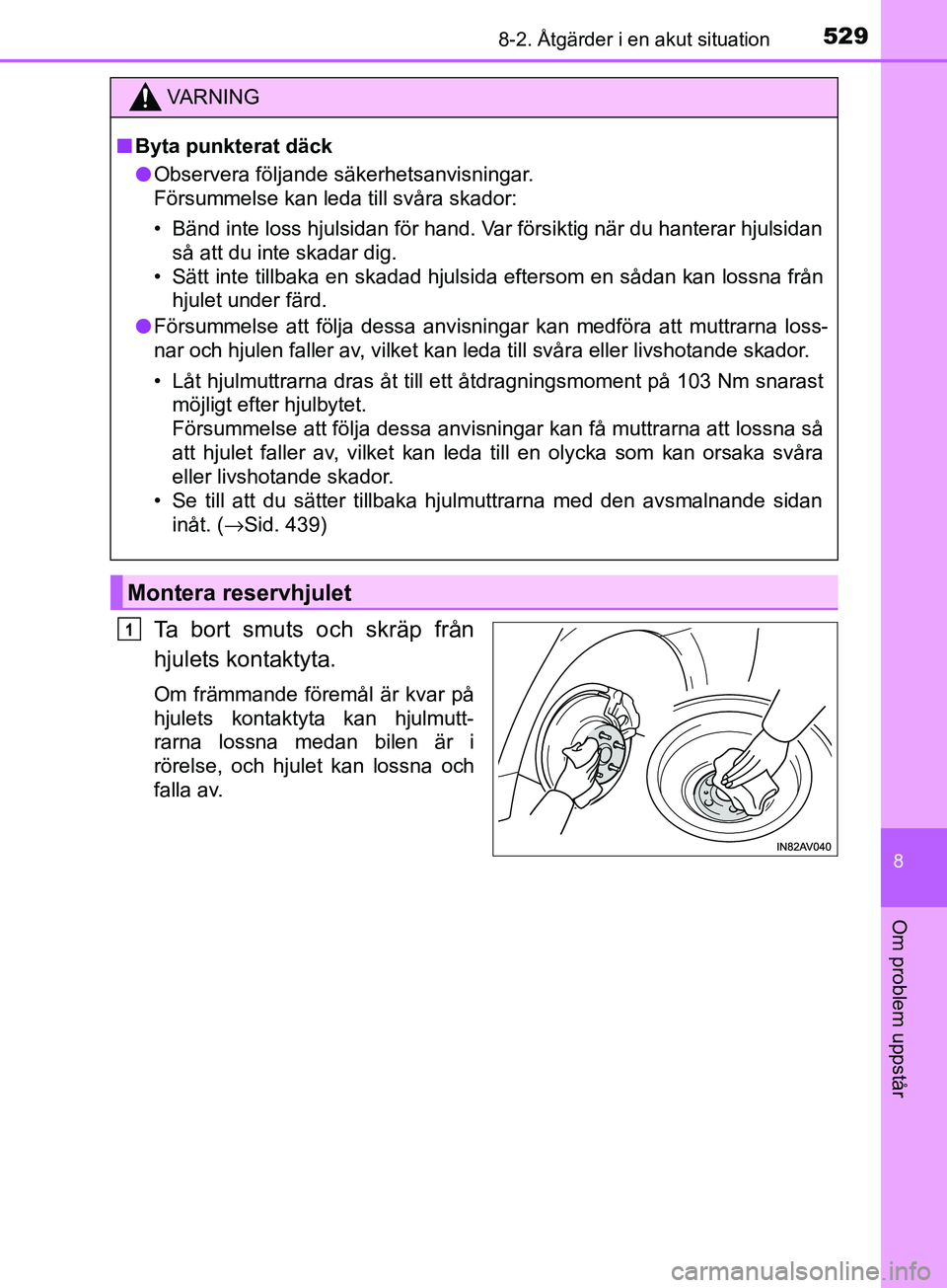

Ta bort smuts och skräp från
hjulets kontaktyta.
Om främmande föremål är kvar på
hjulets kontaktyta kan hjulmutt-
rarna lossna medan bilen är i
rörelse, och hjulet kan lossna och
falla av.
VARNING
n Byta punkterat däck
l Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador:
• Bänd inte loss hjulsidan för hand. Var försiktig när du hanterar hjulsidan
så att du inte skadar dig.
• Sätt inte tillbaka en skadad hjulsida eftersom en sådan kan lossna från hjulet under färd.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Låt hjulmuttrarna dras åt till ett åtdragningsmoment på 103 Nm snarast
möjligt efter hjulbytet.
Försummelse att följa dessa anvisningar kan få muttrarna att lossna så
att hjulet faller av, vilket kan leda till en olycka som kan orsaka svåra
eller livshotande skador.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan inåt. ( →Sid. 439)
Montera reservhjulet
1
OM20C79SE_Avensis.book Page 529 Monday, October 2, 2017 10:5 2 AM

5308-2. Åtgärder i en akut situation
AVENSIS_OM20C79SE

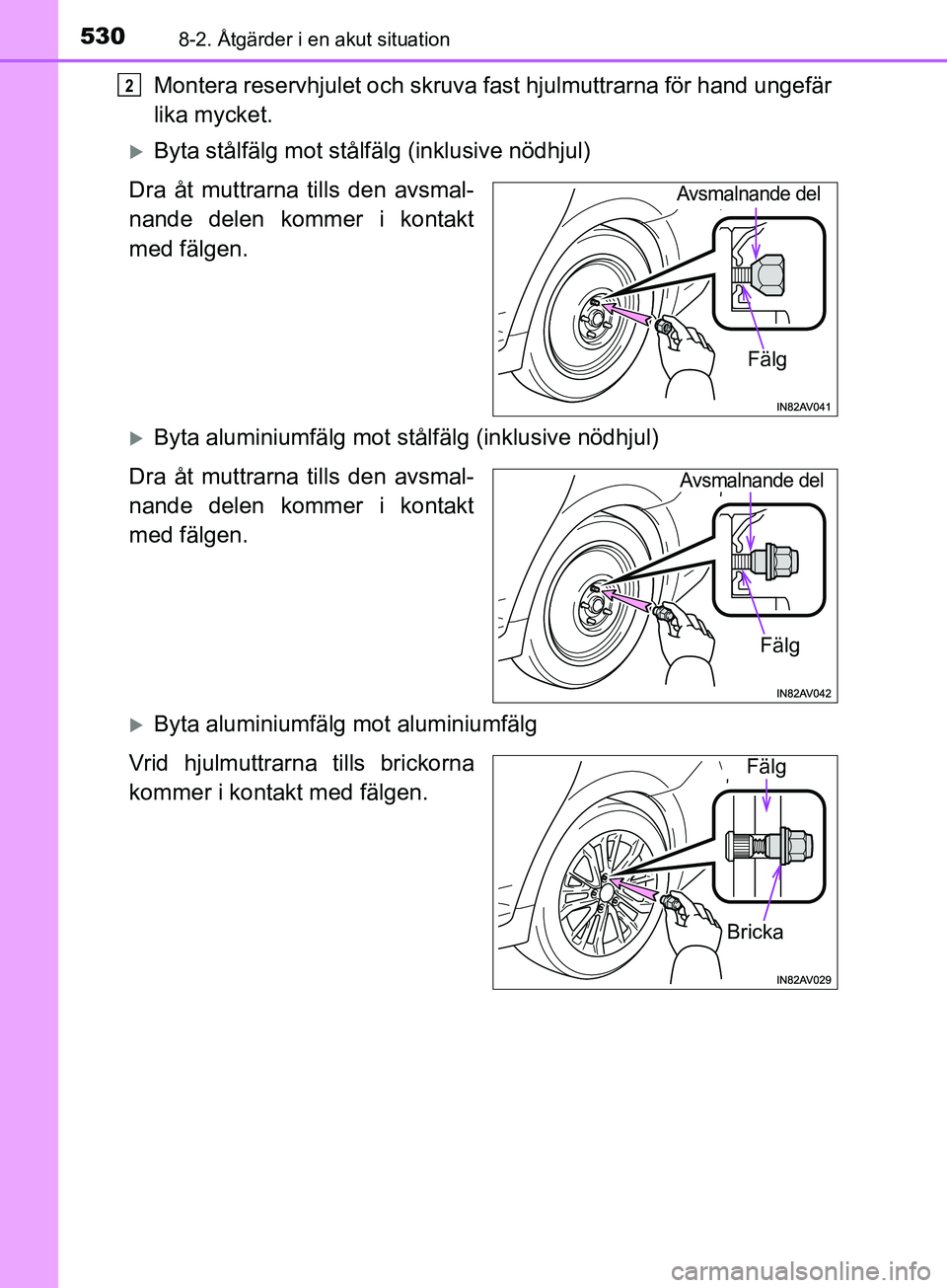

Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika mycket.
Byta stålfälg mot stålfälg (inklusive nödhjul)
Dra åt muttrarna tills den avsmal-
nande delen kommer i kontakt
med fälgen.
Byta aluminiumfälg mot stål fälg (inklusive nödhjul)
Dra åt muttrarna tills den avsmal-
nande delen kommer i kontakt
med fälgen.
Byta aluminiumfälg mot aluminiumfälg
Vrid hjulmuttrarn a tills brickorna
kommer i kontakt med fälgen.
2
Fälg
Avsmalnande del
Avsmalnande del
Fälg
Bricka
Fälg
