TOYOTA AVENSIS 2018 Instructieboekje (in Dutch)

6008-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)

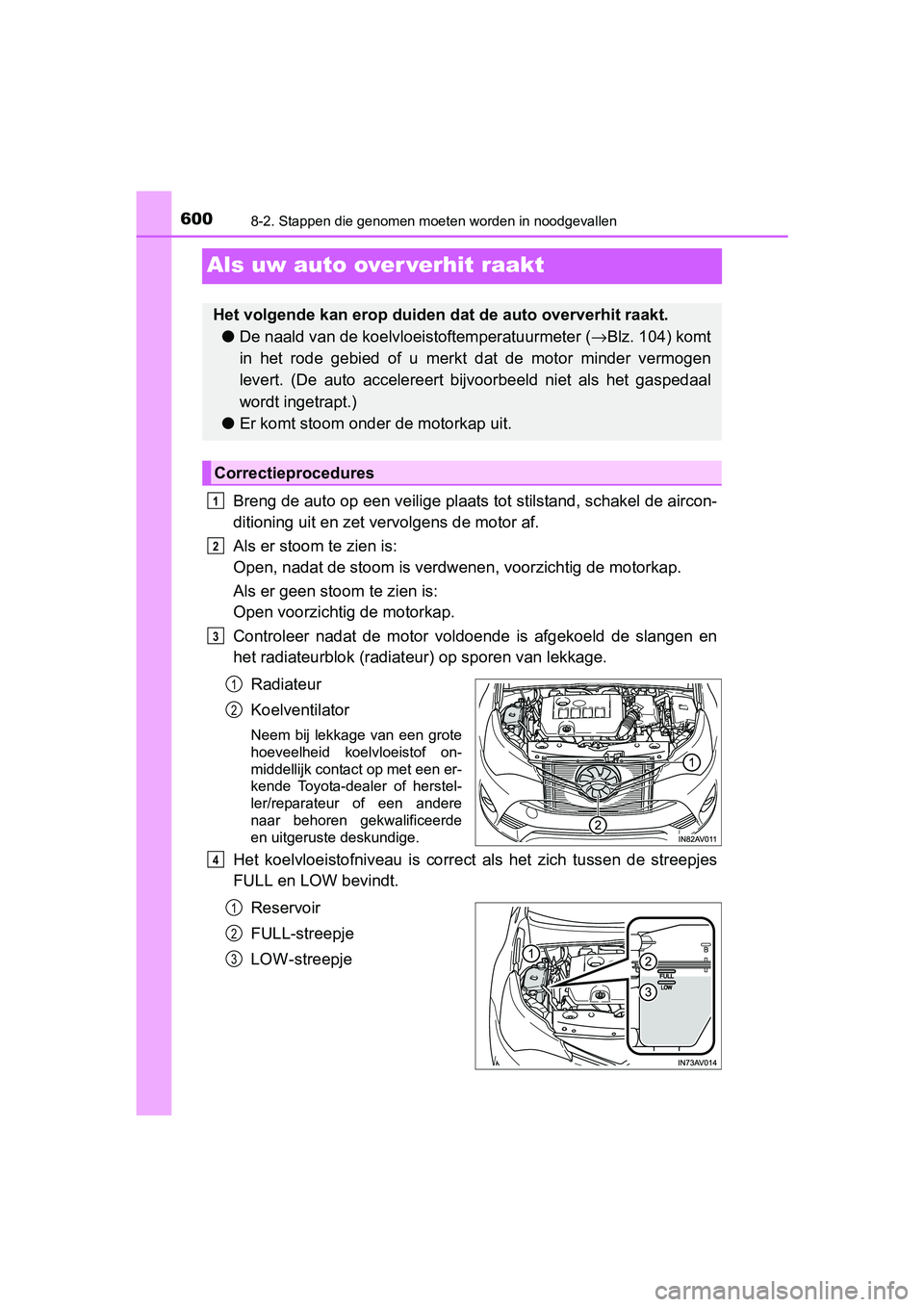

Als uw auto over verhit raakt
Breng de auto op een veilige plaats tot stilstand, schakel de aircon-
ditioning uit en zet vervolgens de motor af.
Als er stoom te zien is:
Open, nadat de stoom is verdwenen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat de motor voldoende is afgekoeld de slangen en
het radiateurblok (radiateur) op sporen van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof on-
middellijk contact op met een er-
kende Toyota-dealer of herstel-
ler/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Het koelvloeistofniveau is correct als het zich tussen de streepjes
FULL en LOW bevindt.
Reservoir
FULL-streepje
LOW -streepje
Het volgende kan erop duiden dat de auto oververhit raakt.
●De naald van de koelvloeistoftemperatuurmeter (→Blz. 104) komt
in het rode gebied of u merkt dat de motor minder vermogen
levert. (De auto accelereert bijvoorbeeld niet als het gaspedaal
wordt ingetrapt.)
●Er komt stoom onder de motorkap uit.
Correctieprocedures
1
2
3
1
2
4
1
2
3
AVENSIS_OM_OM20C79E_(EE).book Page 600 Friday, September 15, 2017 11:12 AM

6018-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)
8
Bij problemen

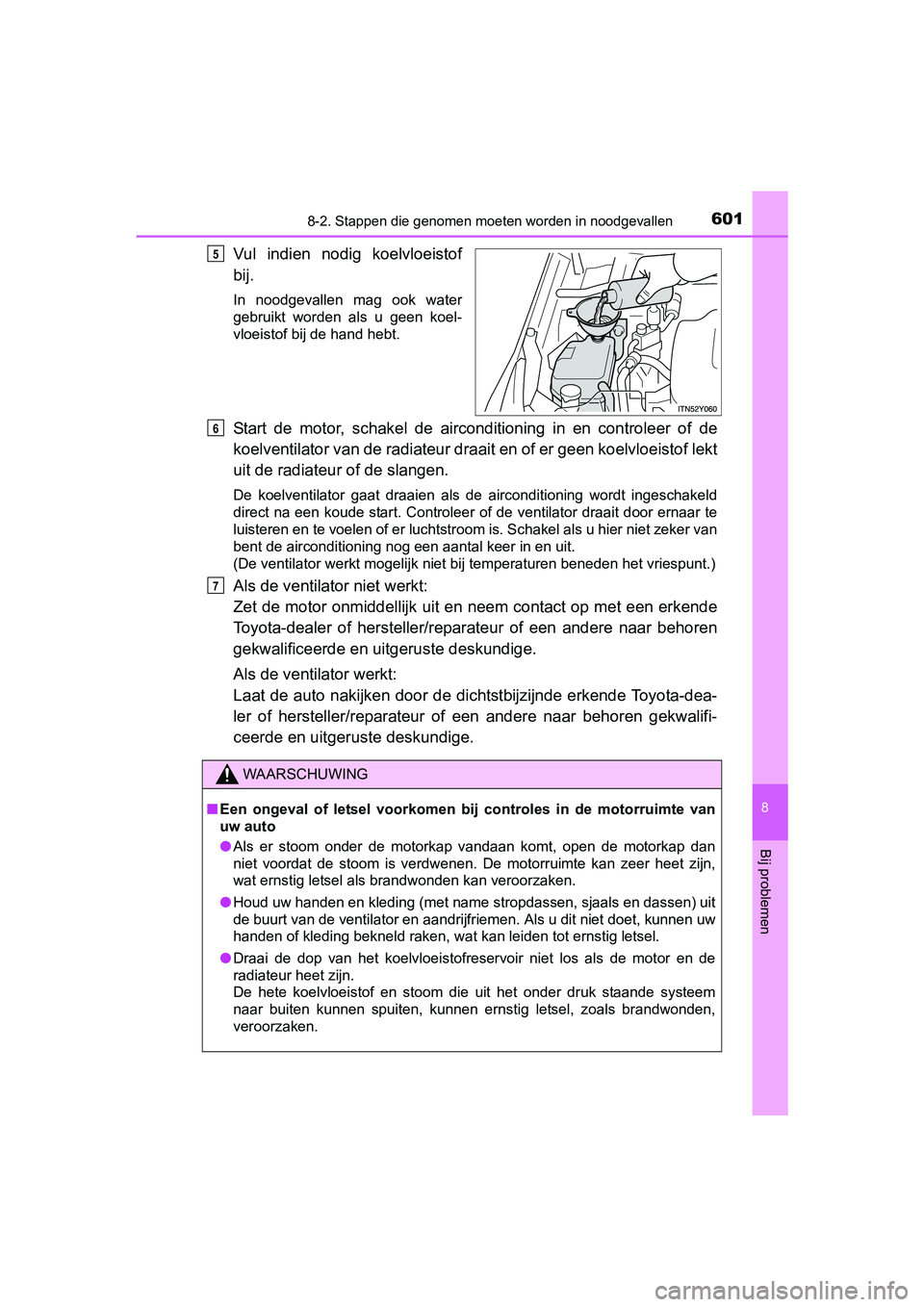

Vul indien nodig koelvloeistof
bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Start de motor, schakel de airconditioning in en controleer of de
koelventilator van de radiateur draait en of er geen koelvloeistof lekt
uit de radiateur of de slangen.
De koelventilator gaat draaien als de airconditioning wordt ingeschakeld
direct na een koude start. Controleer of de ventilator draait door ernaar te
luisteren en te voelen of er luchtstroom is. Schakel als u hier niet zeker van
bent de airconditioning nog een aantal keer in en uit.
(De ventilator werkt mogelijk niet bij temperaturen beneden het vriespunt.)
Als de ventilator niet werkt:
Zet de motor onmiddellijk uit en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als de ventilator werkt:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
5
WAARSCHUWING
■Een ongeval of letsel voorkomen bij controles in de motorruimte van
uw auto
●Als er stoom onder de motorkap vandaan komt, open de motorkap dan
niet voordat de stoom is verdwenen. De motorruimte kan zeer heet zijn,
wat ernstig letsel als brandwonden kan veroorzaken.
●Houd uw handen en kleding (met name stropdassen, sjaals en dassen) uit
de buurt van de ventilator en aandrijfriemen. Als u dit niet doet, kunnen uw
handen of kleding bekneld raken, wat kan leiden tot ernstig letsel.
●Draai de dop van het koelvloeistofreservoir niet los als de motor en de
radiateur heet zijn.
De hete koelvloeistof en stoom die uit het onder druk staande systeem
naar buiten kunnen spuiten, kunnen ernstig letsel, zoals brandwonden,
veroorzaken.
6
7
AVENSIS_OM_OM20C79E_(EE).book Page 601 Friday, September 15, 2017 11:12 AM

6028-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)

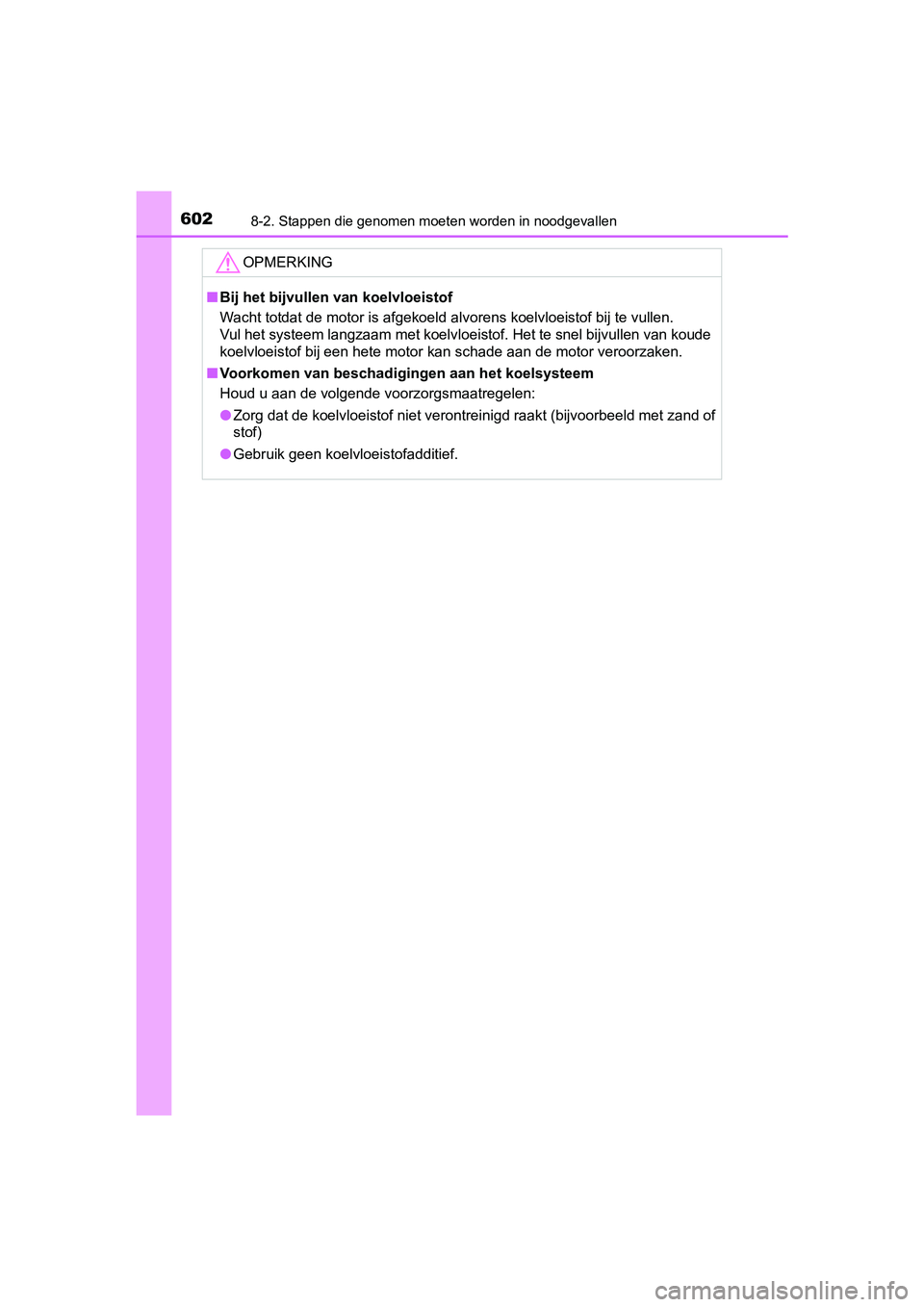

OPMERKING
■Bij het bijvullen van koelvloeistof
Wacht totdat de motor is afgekoeld alvorens koelvloeistof bij te vullen.
Vul het systeem langzaam met koelvloeistof. Het te snel bijvullen van koude
koelvloeistof bij een hete motor kan schade aan de motor veroorzaken.
■Voorkomen van beschadigingen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
●Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
●Gebruik geen koelvloeistofadditief.
AVENSIS_OM_OM20C79E_(EE).book Page 602 Friday, September 15, 2017 11:12 AM

6038-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)
8
Bij problemen

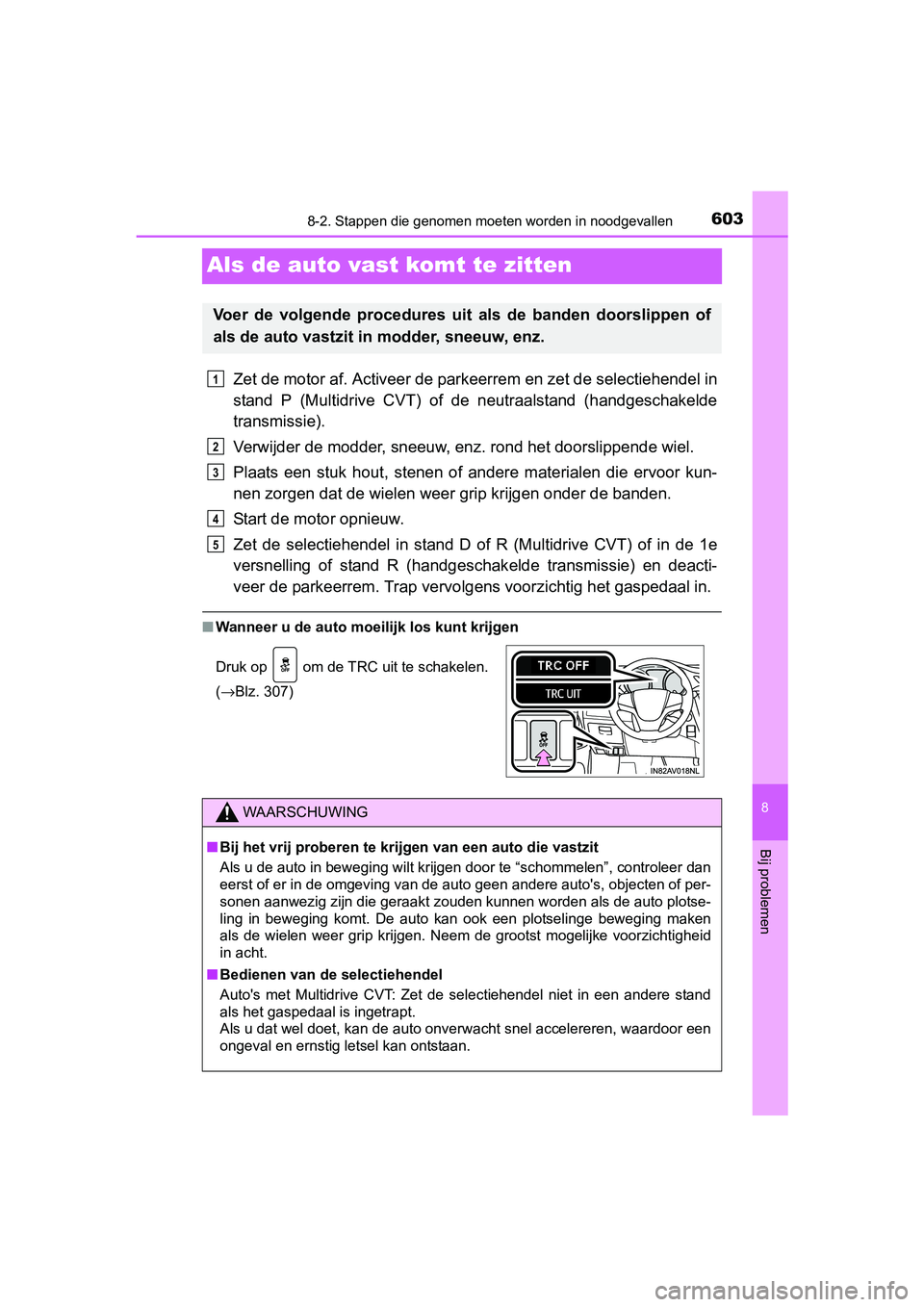

Als de auto vast komt te zitten
Zet de motor af. Activeer de parkeerrem en zet de selectiehendel in
stand P (Multidrive CVT) of de neutraalstand (handgeschakelde
transmissie).
Verwijder de modder, sneeuw, enz. rond het doorslippende wiel.
Plaats een stuk hout, stenen of andere materialen die ervoor kun-
nen zorgen dat de wielen weer grip krijgen onder de banden.
Start de motor opnieuw.
Zet de selectiehendel in stand D of R (Multidrive CVT) of in de 1e
versnelling of stand R (handgeschakelde transmissie) en deacti-
veer de parkeerrem. Trap vervolgens voorzichtig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.
Druk op om de TRC uit te schakelen.
(→Blz. 307)
WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, controleer dan
eerst of er in de omgeving van de auto geen andere auto's, objecten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de auto plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voorzichtigheid
in acht.
■Bedienen van de selectiehendel
Auto's met Multidrive CVT: Zet de selectiehendel niet in een andere stand
als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
ongeval en ernstig letsel kan ontstaan.
1
2
3
4
5
AVENSIS_OM_OM20C79E_(EE).book Page 603 Friday, September 15, 2017 11:12 AM

6048-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)

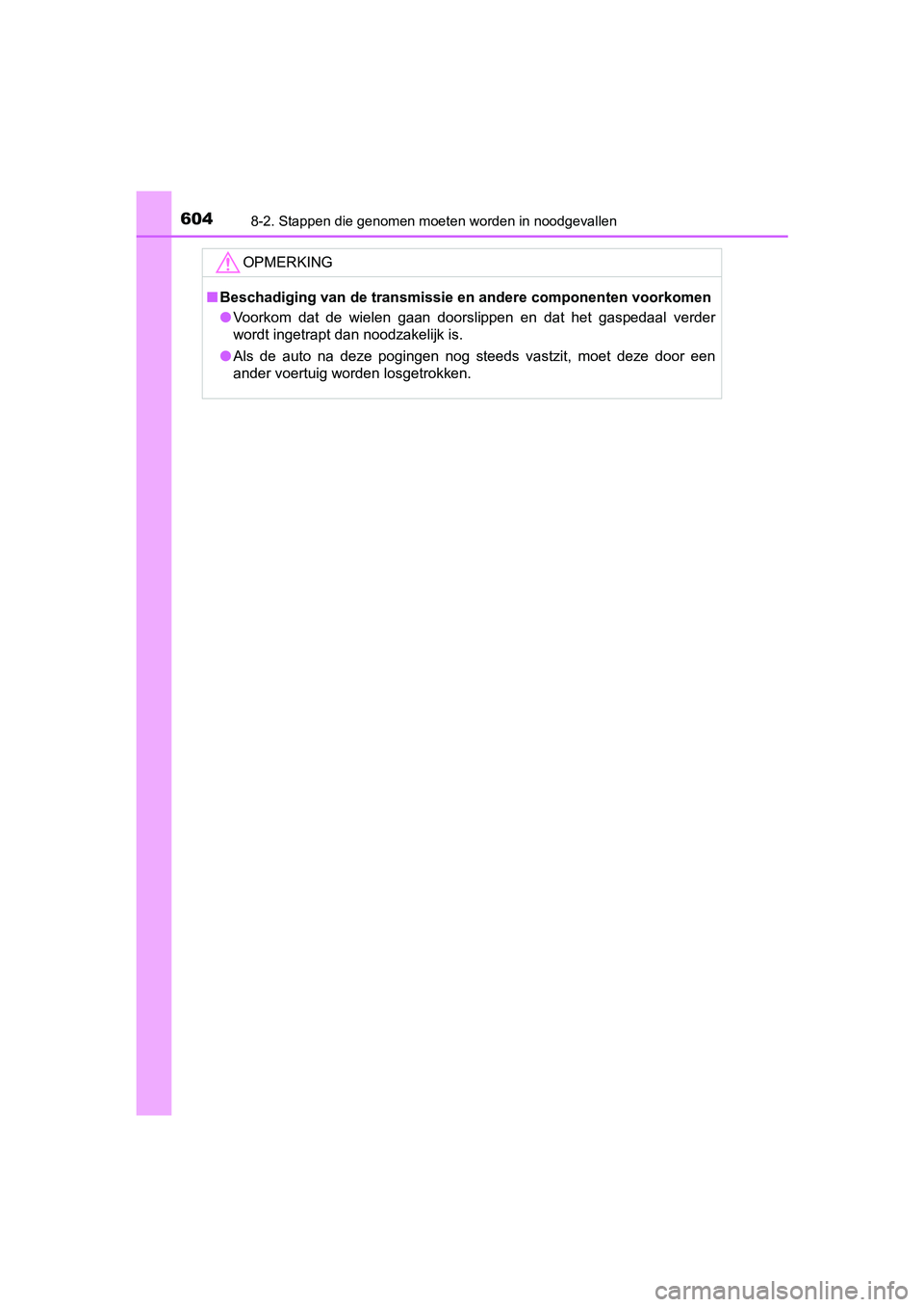

OPMERKING
■Beschadiging van de transmissie en andere componenten voorkomen
●Voorkom dat de wielen gaan doorslippen en dat het gaspedaal verder
wordt ingetrapt dan noodzakelijk is.
●Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
AVENSIS_OM_OM20C79E_(EE).book Page 604 Friday, September 15, 2017 11:12 AM

605

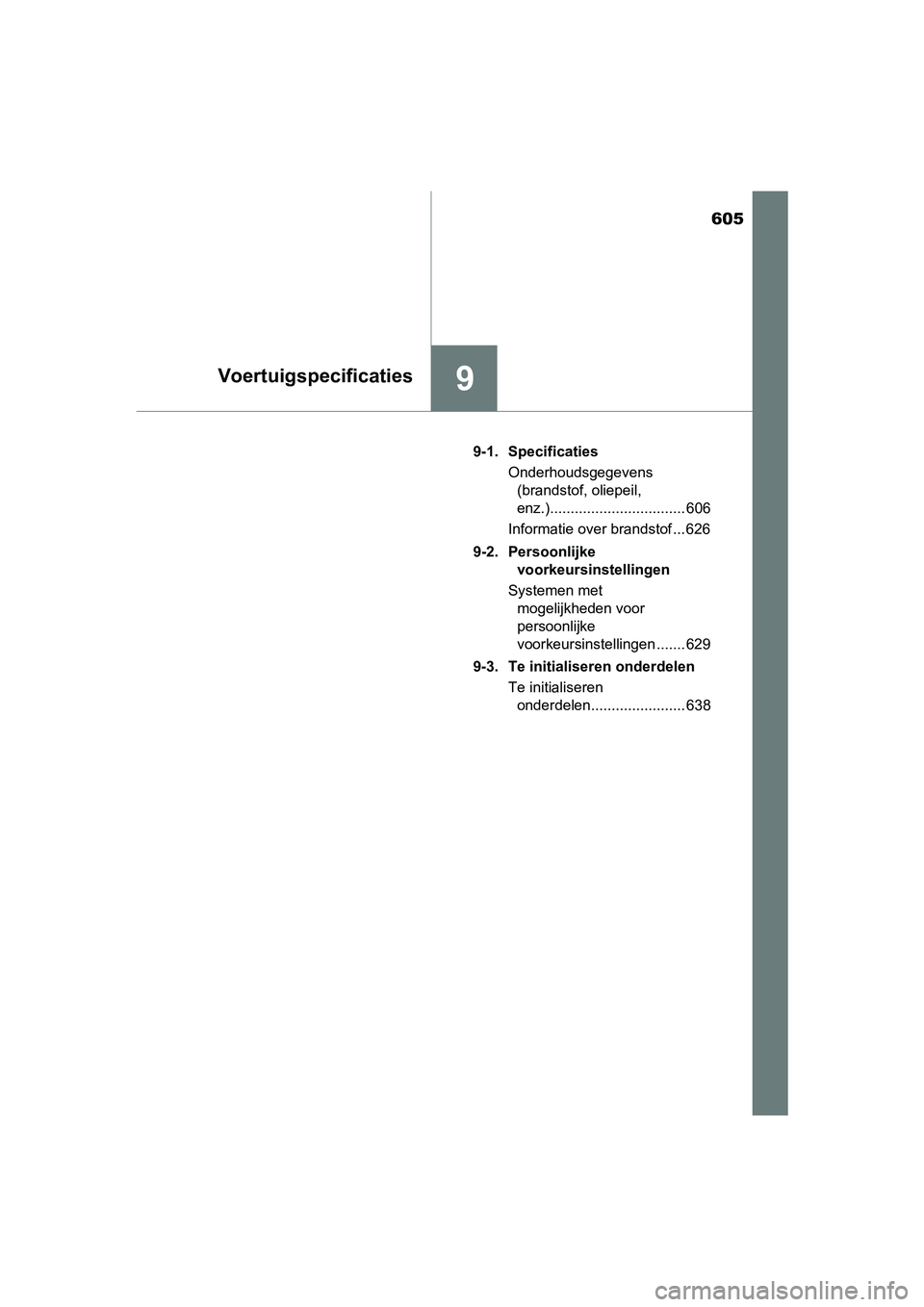

9Voertuigspecificaties
AVENSIS_OM_OM20C79E_(EE)9-1. Specificaties
Onderhoudsgegevens
(brandstof, oliepeil,
enz.)................................. 606
Informatie over brandstof ... 626
9-2. Persoonlijke
voorkeursinstellingen
Systemen met
mogelijkheden voor
persoonlijke
voorkeursinstellingen ....... 629
9-3. Te initialiseren onderdelen
Te initialiseren
onderdelen....................... 638
AVENSIS_OM_OM20C79E_(EE).book Page 605 Friday, September 15, 2017 11:12 AM

6069-1. Specificaties
AVENSIS_OM_OM20C79E_(EE)

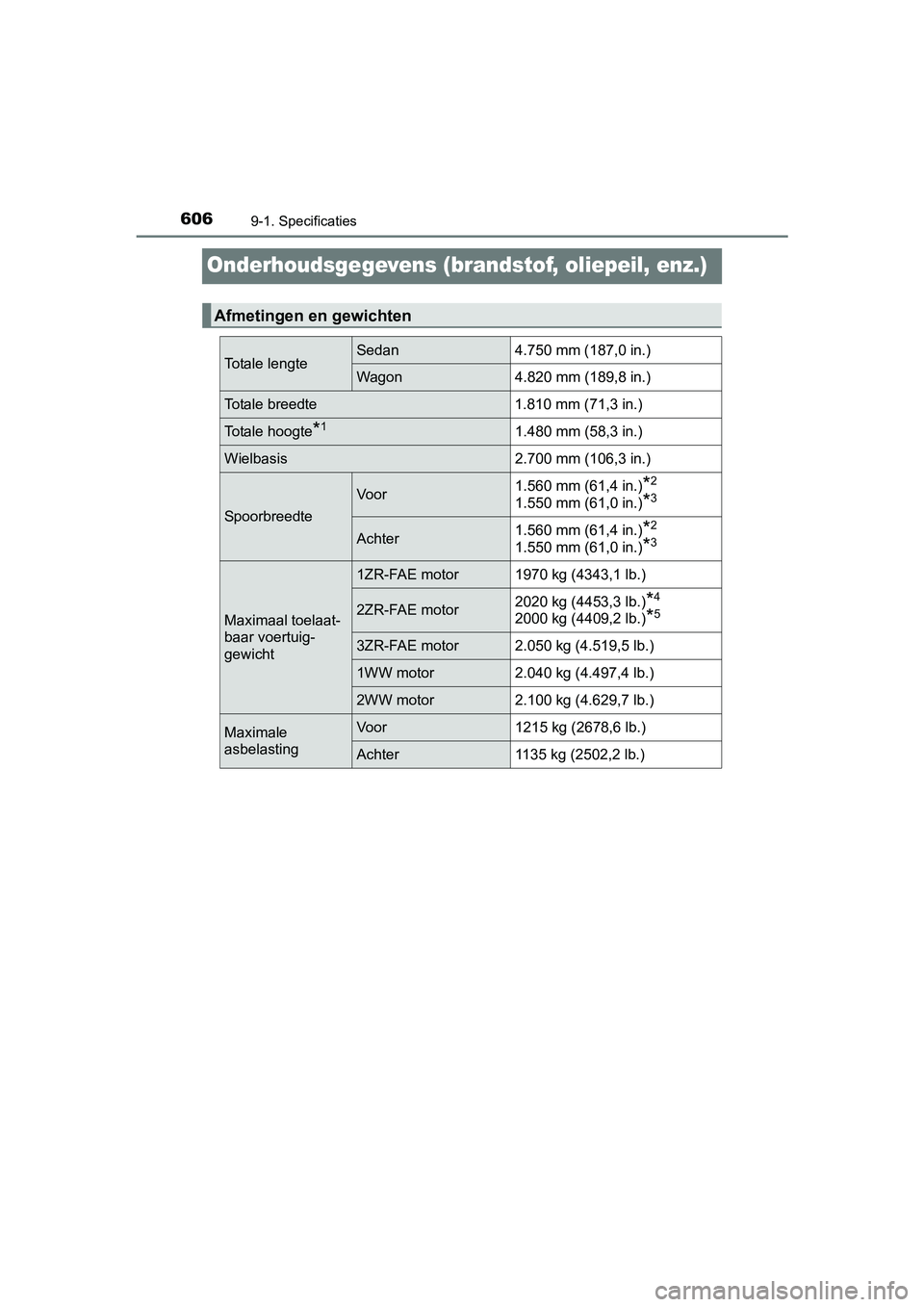

Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengteSedan 4.750 mm (187,0 in.)
Wagon 4.820 mm (189,8 in.)
Totale breedte 1.810 mm (71,3 in.)
Totale hoogte*11.480 mm (58,3 in.)
Wielbasis 2.700 mm (106,3 in.)
Spoorbreedte
Voor1.560 mm (61,4 in.)*2
1.550 mm (61,0 in.)*3
Achter1.560 mm (61,4 in.)*2
1.550 mm (61,0 in.)*3
Maximaal toelaat-
baar voertuig-
gewicht
1ZR-FAE motor 1970 kg (4343,1 lb.)
2ZR-FAE motor2020 kg (4453,3 lb.)*4
2000 kg (4409,2 lb.)*5
3ZR-FAE motor 2.050 kg (4.519,5 lb.)
1WW motor 2.040 kg (4.497,4 lb.)
2WW motor 2.100 kg (4.629,7 lb.)
Maximale
asbelastingVoor 1215 kg (2678,6 lb.)
Achter 1135 kg (2502,2 lb.)
AVENSIS_OM_OM20C79E_(EE).book Page 606 Friday, September 15, 2017 11:12 AM

6079-1. Specificaties
AVENSIS_OM_OM20C79E_(EE)
9
Voertuigspecificaties
*1: Ongeladen auto
*2: 205/60R16 banden
*3: 215/55R17 en 225/45R18 banden
*4: Auto's met Multidrive CVT
*5: Auto's met handgeschakelde transmissie

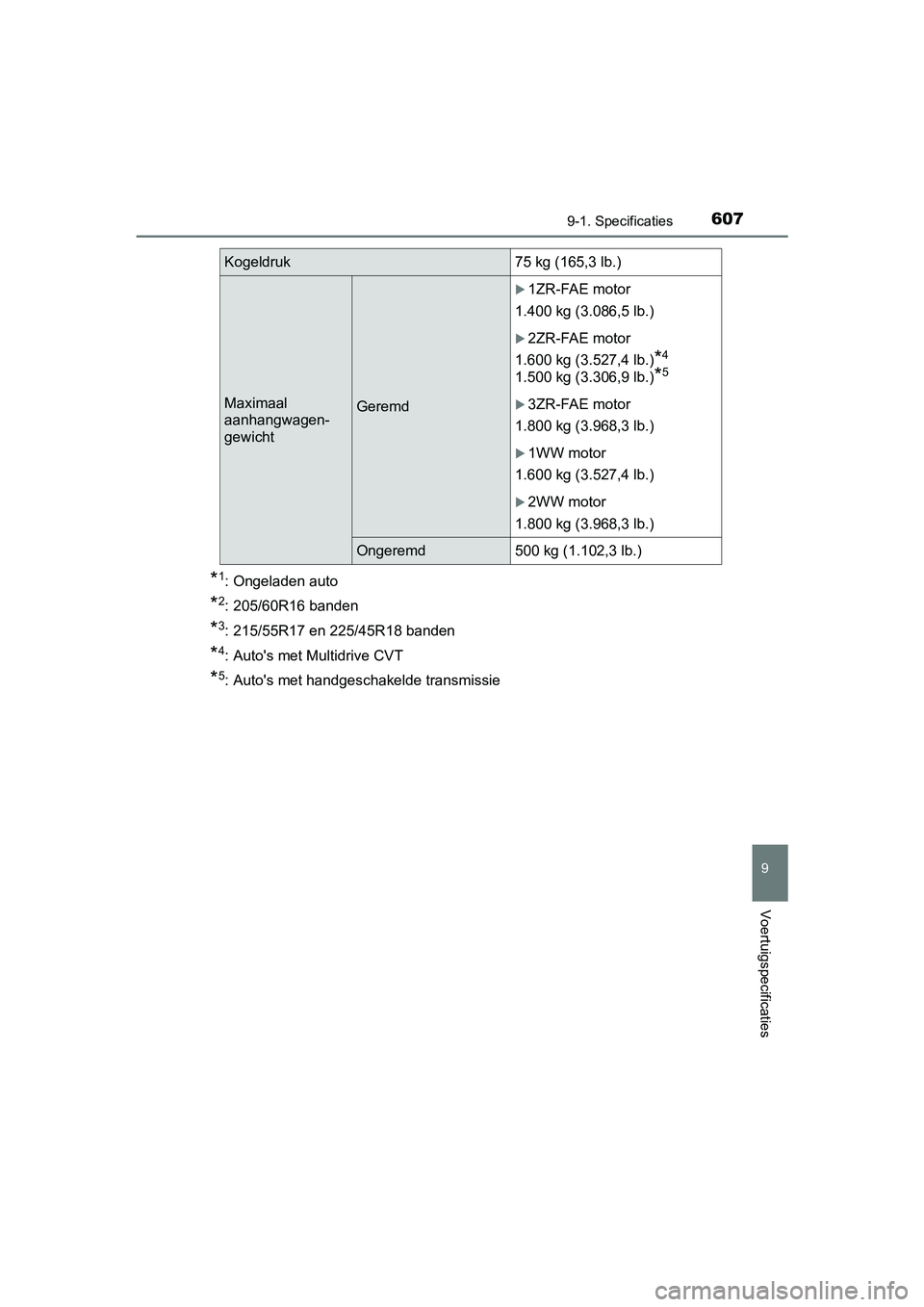

Kogeldruk 75 kg (165,3 lb.)
Maximaal
aanhangwagen-
gewichtGeremd
1ZR-FAE motor
1.400 kg (3.086,5 lb.)
2ZR-FAE motor
1.600 kg (3.527,4 lb.)
*4
1.500 kg (3.306,9 lb.)*5
3ZR-FAE motor
1.800 kg (3.968,3 lb.)
1WW motor
1.600 kg (3.527,4 lb.)
2WW motor
1.800 kg (3.968,3 lb.)
Ongeremd 500 kg (1.102,3 lb.)
AVENSIS_OM_OM20C79E_(EE).book Page 607 Friday, September 15, 2017 11:12 AM

6089-1. Specificaties
AVENSIS_OM_OM20C79E_(EE)■

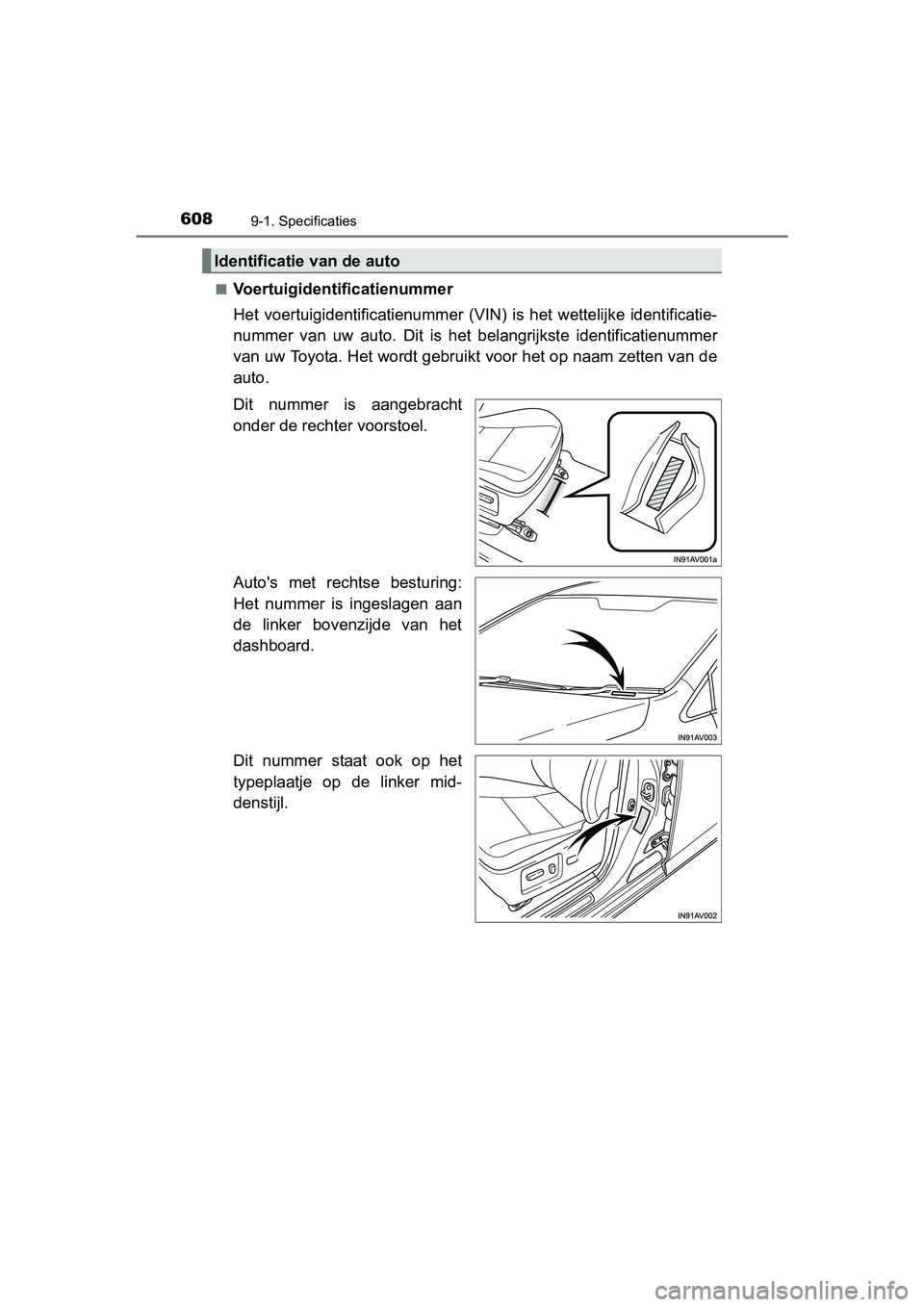

Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienummer
van uw Toyota. Het wordt gebruikt voor het op naam zetten van de
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Auto's met rechtse besturing:
Het nummer is ingeslagen aan
de linker bovenzijde van het
dashboard.
Dit nummer staat ook op het
typeplaatje op de linker mid-
denstijl.
Identificatie van de auto
AVENSIS_OM_OM20C79E_(EE).book Page 608 Friday, September 15, 2017 11:12 AM

6099-1. Specificaties
AVENSIS_OM_OM20C79E_(EE)
9
Voertuigspecificaties

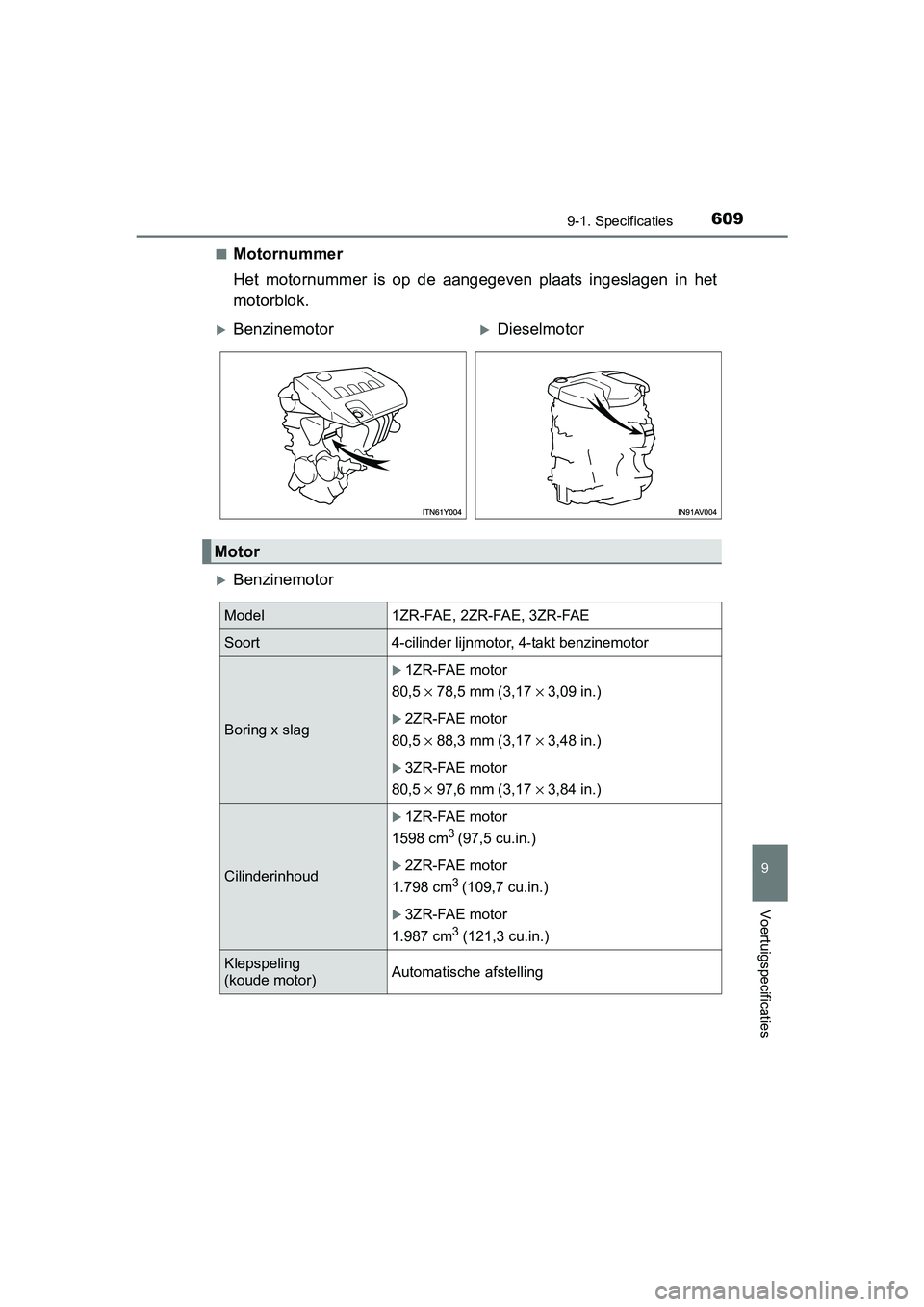

■Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
Benzinemotor
BenzinemotorDieselmotor
Motor
Model 1ZR-FAE, 2ZR-FAE, 3ZR-FAE
Soort 4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag
1ZR-FAE motor
80,5 × 78,5 mm (3,17 × 3,09 in.)
2ZR-FAE motor
80,5 × 88,3 mm (3,17 × 3,48 in.)
3ZR-FAE motor
80,5 × 97,6 mm (3,17 × 3,84 in.)
Cilinderinhoud
1ZR-FAE motor
1598 cm
3 (97,5 cu.in.)
2ZR-FAE motor
1.798 cm
3 (109,7 cu.in.)
3ZR-FAE motor
1.987 cm
3 (121,3 cu.in.)
Klepspeling
(koude motor)Automatische afstelling
