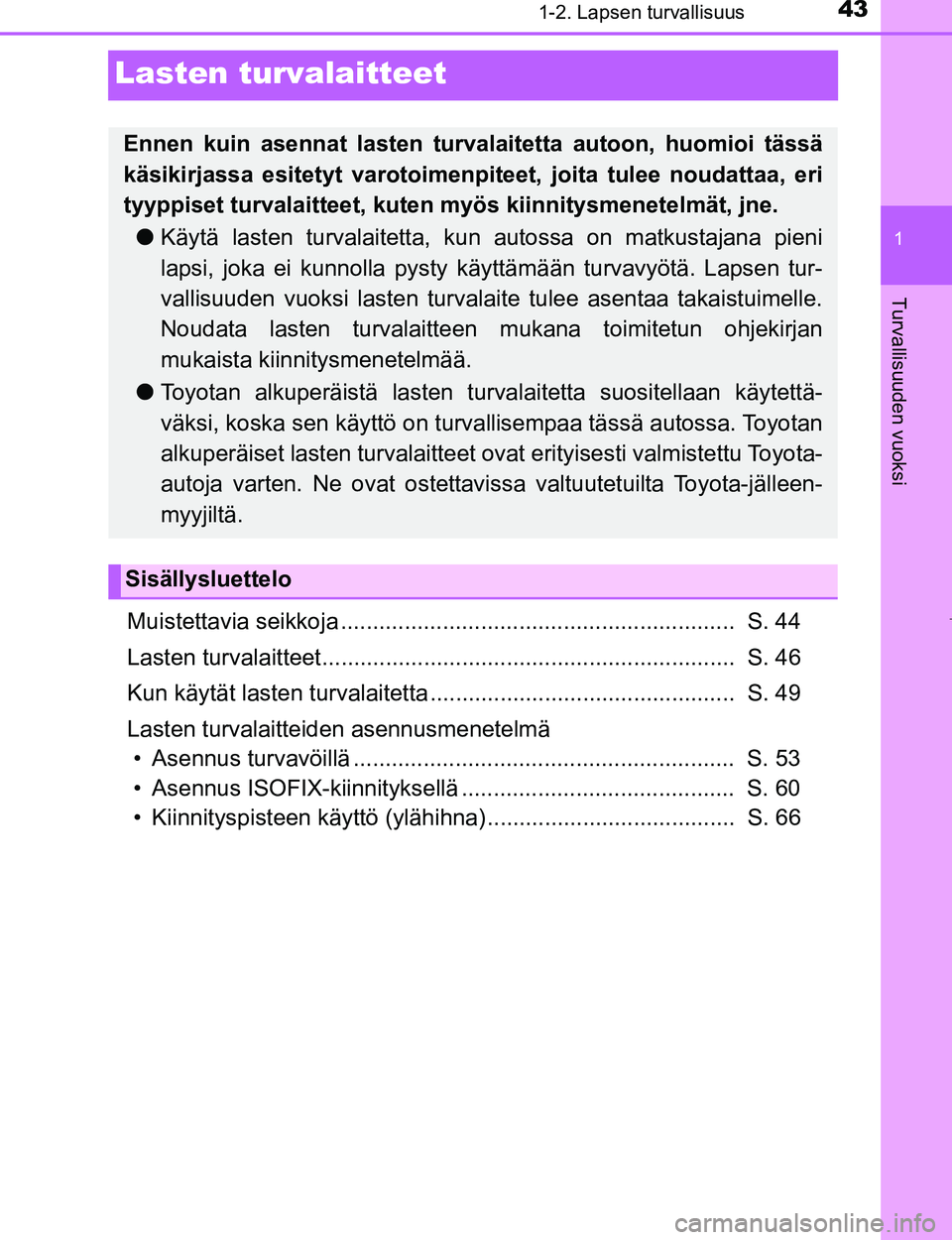

431-2. Lapsen turvallisuus
1
Turvallisuuden vuoksi
OM99Q24FI
Lasten turvalaitteet
Muistettavia seikkoja .............................................................. S. 44
Lasten turvalaitteet................................................................. S. 46
Kun käytät lasten turvalaitetta ................................................ S. 49
Lasten turvalaitteiden asennusmenetelmä• Asennus turvavöillä ....... ..................................................... S. 53
• Asennus ISOFIX-kiinnityksellä ....... .................................... S. 60
• Kiinnityspisteen käyttö (ylähihna) ....................................... S. 66
Ennen kuin asennat lasten tu rvalaitetta autoon, huomioi tässä
käsikirjassa esitetyt varotoimenpiteet , joita tulee noudattaa, eri
tyyppiset turvalaitteet, kuten myös kiinnitysmenetelmät, jne.
l Käytä lasten turvalaitetta, ku n autossa on matkustajana pieni
lapsi, joka ei kunnolla pysty käyttämään turvavyötä. Lapsen tur-
vallisuuden vuoksi lasten turvalaite tulee asentaa takaistuimelle.
Noudata lasten turvalaitte en mukana toimitetun ohjekirjan
mukaista kiinnitysmenetelmää.
l Toyotan alkuperäistä lasten turval aitetta suositellaan käytettä-
väksi, koska sen käyttö on turvallisempaa tässä autossa. Toyotan
alkuperäiset lasten turvalaitteet ovat erityisesti va lmistettu Toyota-
autoja varten. Ne ovat ostettavissa valtuutetuilta Toyota-jälleen-
myyjiltä.
Sisällysluettelo
OM99Q24FI.book Page 43 Monday, March 27, 2017 10:52 AM

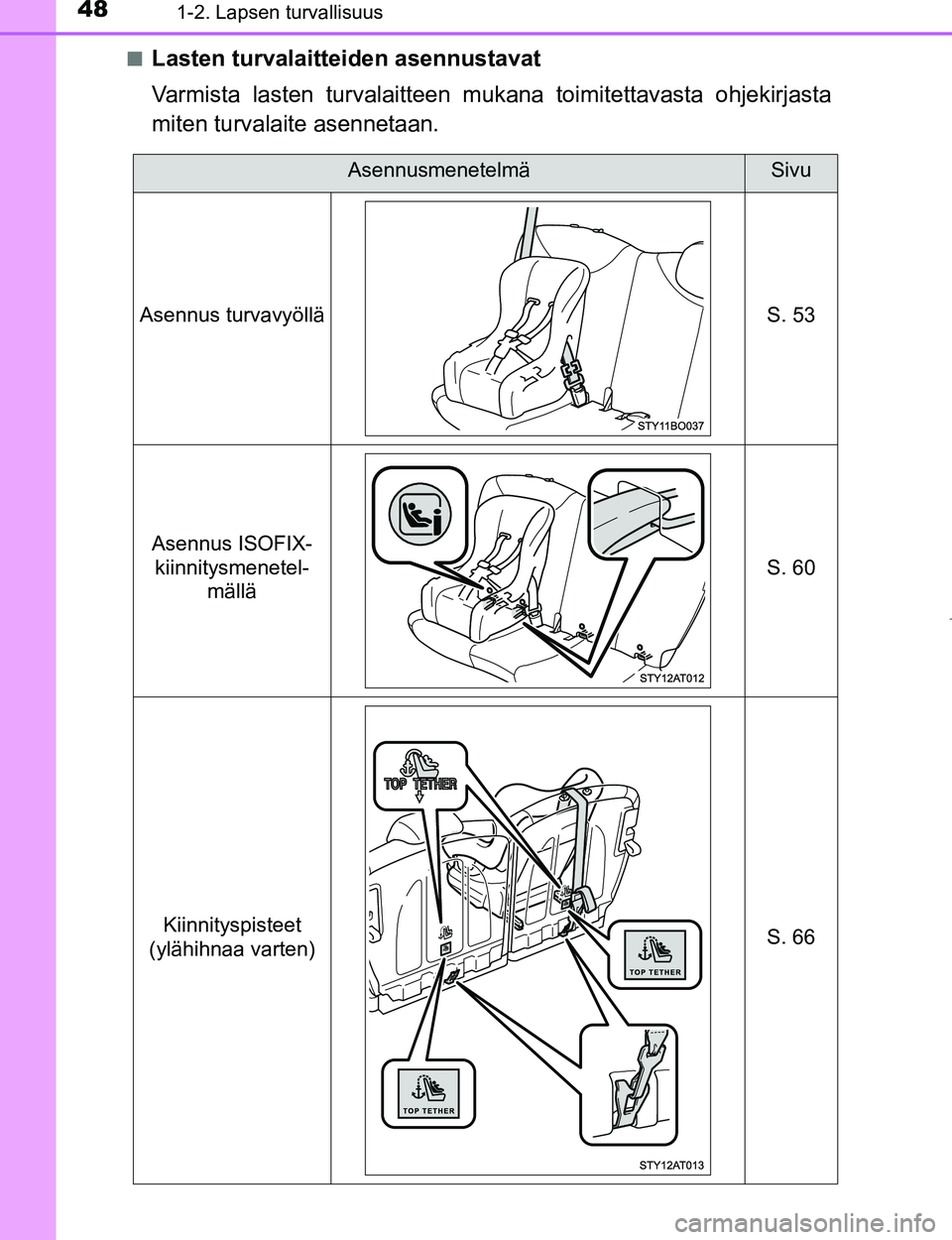

481-2. Lapsen turvallisuus
OM99Q24FIn
Lasten turvalaitteiden asennustavat
Varmista lasten turvalaitteen mukana toimitettavasta ohjekirjasta
miten turvalaite asennetaan.
AsennusmenetelmäSivu
Asennus turvavyöllä S. 53
Asennus ISOFIX- kiinnitysmenetel- mällä S. 60
Kiinnityspisteet
(ylähihnaa varten)
S. 66
OM99Q24FI.book Page 48 Monday, March 27, 2017 10:52 AM

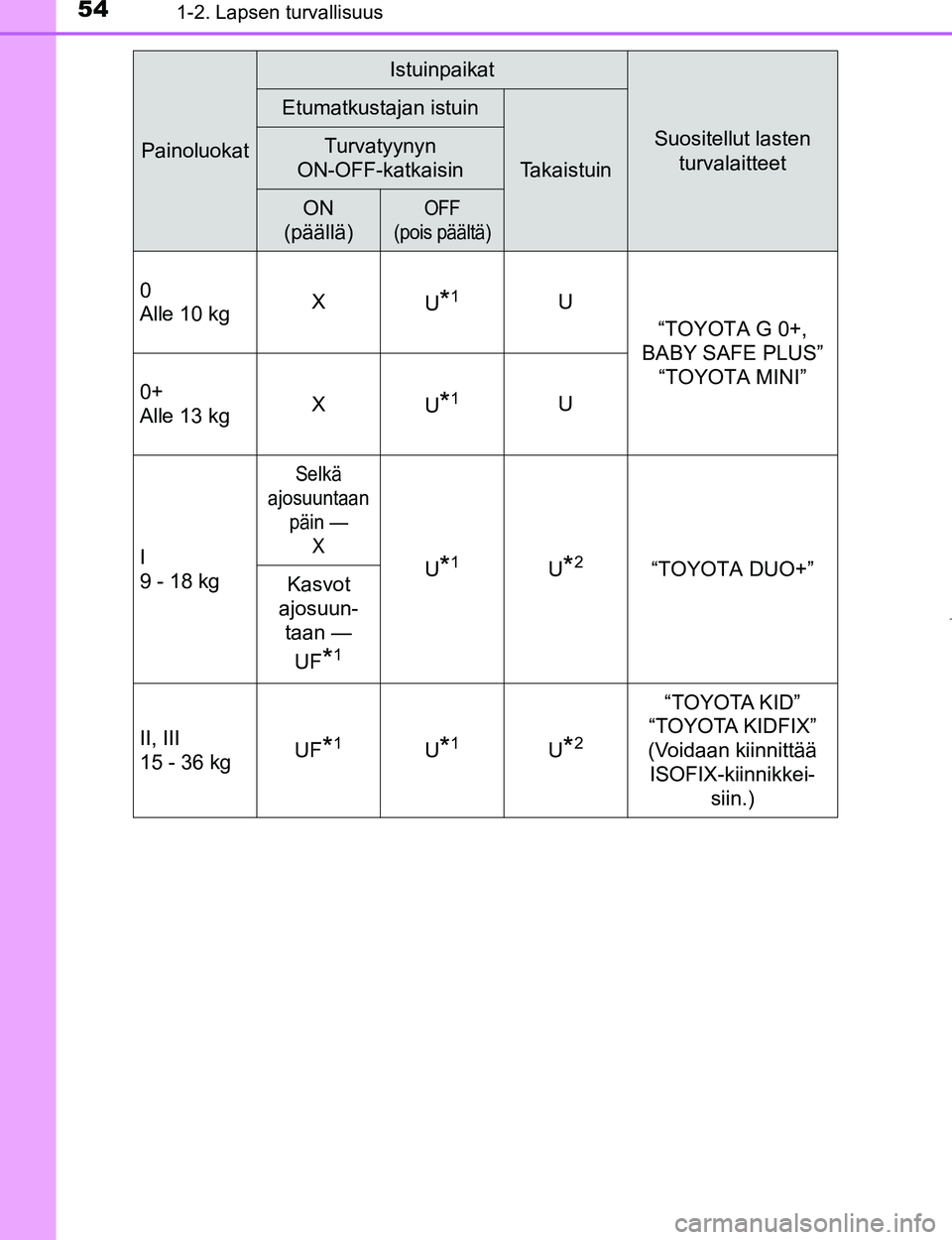

541-2. Lapsen turvallisuus
OM99Q24FI
Painoluokat
Istuinpaikat
Suositellut lasten turvalaitteet
Etumatkustajan istuin
Takaistuin
Turvatyynyn
ON-OFF-katkaisin
ON
(päällä)OFF
(pois päältä)
0
Alle 10 kg X
U*1U
“TOYOTA G 0+,
BABY SAFE PLUS”
“TOYOTA MINI”
0+
Alle 13 kg X
U
*1U
I
9 - 18 kg
Selkä
ajosuuntaan päin —
X
U*1U*2“TOYOTA DUO+”
Kasvot
ajosuun- taan —
UF
*1
II, III
15 - 36 kg UF*1U*1U*2
“TOYOTA KID”
“TOYOTA KIDFIX”
(Voidaan kiinnittää
ISOFIX-kiinnikkei- siin.)
OM99Q24FI.book Page 54 Monday, March 27, 2017 10:52 AM

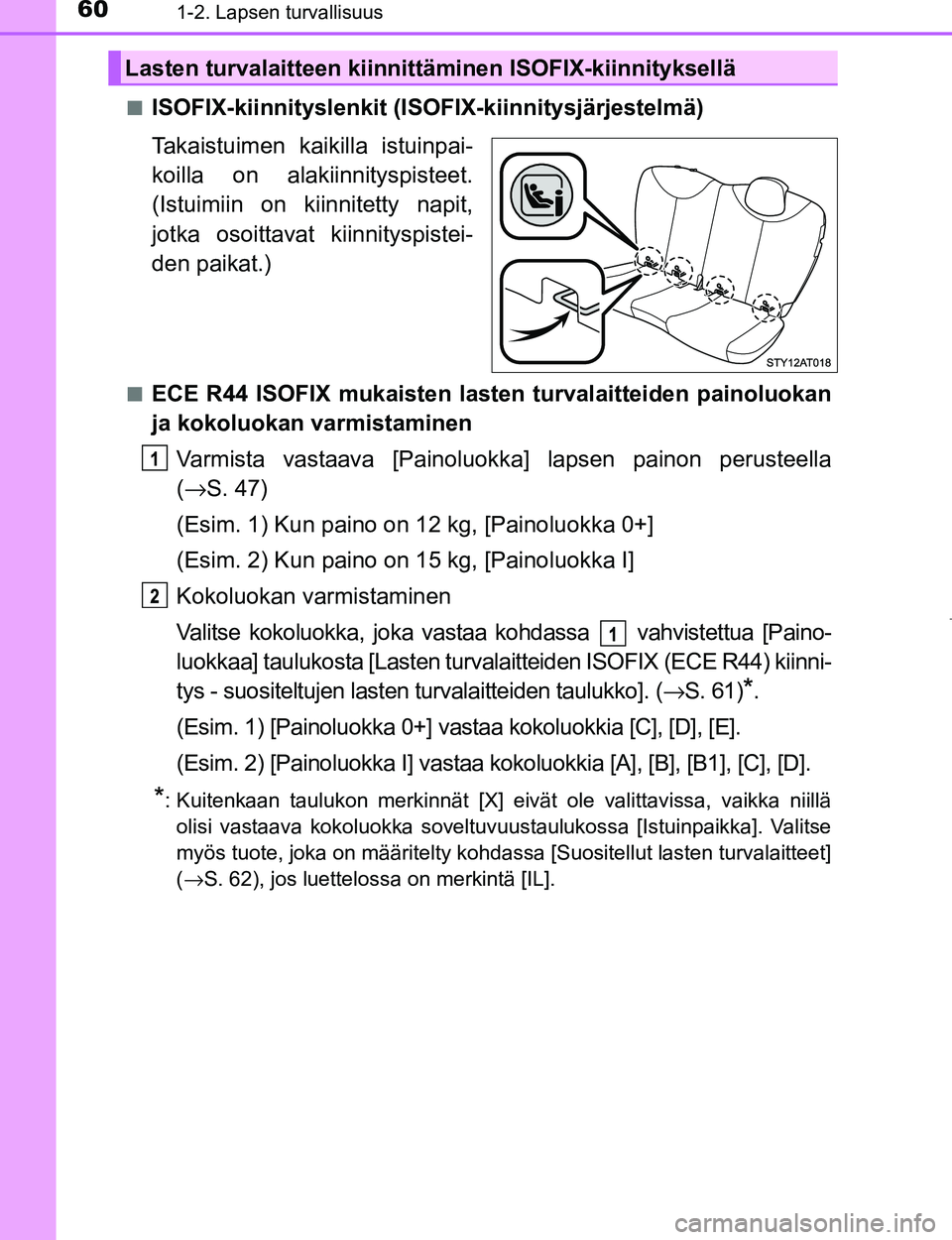

601-2. Lapsen turvallisuus
OM99Q24FIn
ISOFIX-kiinnityslenkit (ISO
FIX-kiinnitysjärjestelmä)
Takaistuimen kaikilla istuinpai-
koilla on alakiinnityspisteet.
(Istuimiin on kiinnitetty napit,
jotka osoittavat kiinnityspistei-
den paikat.)
nECE R44 ISOFIX mukaisten lasten turvalaitteiden painoluokan
ja kokoluokan varmistaminen Varmista vastaava [Painoluokk a] lapsen painon perusteella
( → S. 47)
(Esim. 1) Kun paino on 12 kg, [Painoluokka 0+]
(Esim. 2) Kun paino on 15 kg, [Painoluokka I]
Kokoluokan varmistaminen
Valitse kokoluokka, joka vastaa kohdassa vahvistettua [Paino-
luokkaa] taulukosta [Lasten turvalaitteiden ISOFIX (ECE R44) kiinni-
tys - suositeltujen lasten turvalaitteiden taulukko]. ( →S. 61)
*.
(Esim. 1) [Painoluokka 0+] vastaa kokoluokkia [C], [D], [E].
(Esim. 2) [Painoluokka I] vastaa ko koluokkia [A], [B], [B1], [C], [D].
*: Kuitenkaan taulukon merkinnät [X] eivät ole valittavissa, vaikka niillä
olisi vastaava kokoluokka soveltuvuustaulukossa [Istuinpaikka]. Valitse
myös tuote, joka on määritelty kohdassa [Suositellut lasten turvalaitteet]
(→S. 62), jos luettelossa on merkintä [IL].
Lasten turvalaitteen kiinnittäminen ISOFIX-kiinnityksellä
OM99Q24FI.book Page 60 Monday, March 27, 2017 10:52 AM

611-2. Lapsen turvallisuus
1
Turvallisuuden vuoksi
OM99Q24FIn
Lasten turvalaitteiden ISOFIX (E
CE R44) kiinnitys - suositeltu-
jen lasten turvalaitteiden taulukko
ISOFIX lasten turvalaitteet on jaettu eri kokoluokkiin. Tämän koko-
luokan mukaan, voit käyttää sitä au tossa alla olevan taulukon esit-
tämällä istuinpaikalla. Lasten turvalaitteen kokoluokan ja
painoluokan saat selville turvalaitteen mukana toimitettavasta ohje-
kirjasta.
Jos lasten turvalaitteessasi ei ole kokoluokka-merkintää (tai jos et
löydä tietoa alla olevasta taulukos ta), katso lasten turvalaitteen ajo-
neuvoluettelo saadaksesi tietoa soveltuvuudesta tai selvitä asiaa
lasten turvalaitteen myyjältä.
KokoluokkaKuvaus
A Korkeat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
B Matalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
B1 Matalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
C Suurikokoiset, selkä ajosuuntaan päin asennettavat
lasten turvalaitteet
D Pienikokoiset, selkä ajosuuntaan päin asennettavat
lasten turvalaitteet
E Selkä ajosuuntaan päin asennettava vauvan turvaistuin
F Vasemmalle sivuttain asennettava (kantokoppa) vauvan
turvaistuin
G Oikealle sivuttain asennettava (kantokoppa) vauvan
turvaistuin
OM99Q24FI.book Page 61 Monday, March 27, 2017 10:52 AM

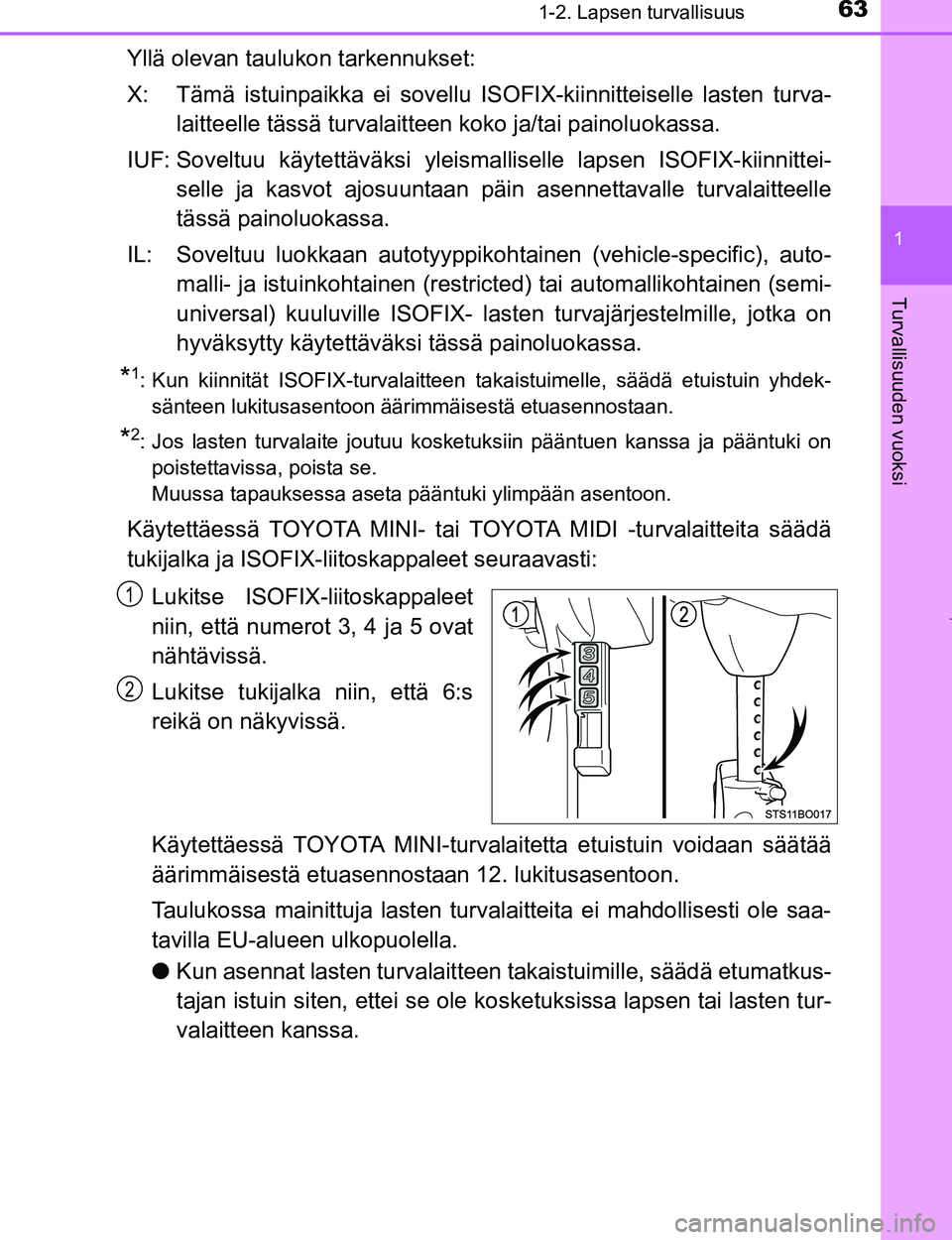

631-2. Lapsen turvallisuus
1
Turvallisuuden vuoksi
OM99Q24FI
Yllä olevan taulukon tarkennukset:
X: Tämä istuinpaikka ei sovellu ISOFIX-kiinnitteiselle lasten turva-
laitteelle tässä turvalaitteen koko ja/tai painoluokassa.
IUF: Soveltuu käytettäväksi yleismal liselle lapsen ISOFIX-kiinnittei-
selle ja kasvot ajosuuntaan päin asennettavalle turvalaitteelle
tässä painoluokassa.
IL: Soveltuu luokkaan aut otyyppikohtainen (vehicle-specific), auto-
malli- ja istuinkohtai nen (restricted) tai au tomallikohtainen (semi-
universal) kuuluville ISOFIX- last en turvajärjestelmille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
*1: Kun kiinnität ISOFIX-turvalaitteen takaistuimelle, säädä etuistuin yhdek- sänteen lukitusasentoon äärimmäisestä etuasennostaan.
*2: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se.
Muussa tapauksessa aseta pääntuki ylimpään asentoon.
Käytettäessä TOYOTA MINI- tai TO YOTA MIDI -turvalaitteita säädä
tukijalka ja ISOFIX-liitoskappaleet seuraavasti:
Lukitse ISOFIX-liitoskappaleet
niin, että numerot 3, 4 ja 5 ovat
nähtävissä.
Lukitse tukijalka niin, että 6:s
reikä on näkyvissä.
Käytettäessä TOYOTA MINI-turvala itetta etuistuin voidaan säätää
äärimmäisestä etuasennostaan 12. lukitusasentoon.
Taulukossa mainittuja lasten turvalaitteita ei mahdollisesti ole saa-
tavilla EU-alueen ulkopuolella.
l Kun asennat lasten turv alaitteen takaistuimille, säädä etumatkus-
tajan istuin siten, ettei se ole kosketuksissa lapsen tai lasten tur-
valaitteen kanssa.
1
2
OM99Q24FI.book Page 63 Monday, March 27, 2017 10:52 AM

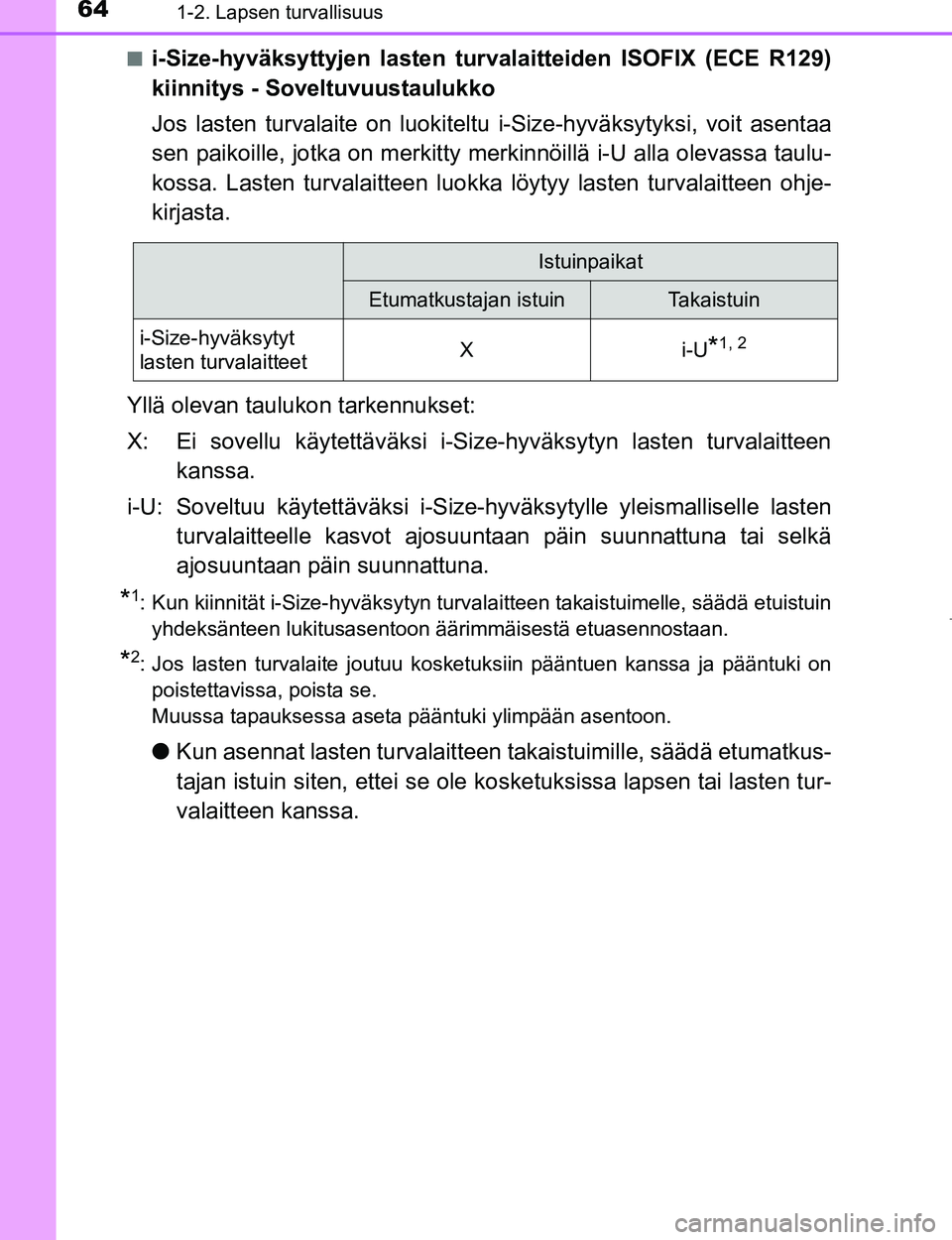

641-2. Lapsen turvallisuus
OM99Q24FIn
i-Size-hyväksyttyjen lasten turvalaitteiden ISOFIX (ECE R129)
kiinnitys - Soveltuvuustaulukko
Jos lasten turvalaite on luokiteltu
i-Size-hyväksytyksi, voit asentaa
sen paikoille, jotka on merkitty merk innöillä i-U alla olevassa taulu-
kossa. Lasten turvalaitteen luokka löytyy lasten turvalaitteen ohje-
kirjasta.
Yllä olevan taulukon tarkennukset:
X: Ei sovellu käytettäväksi i-Size-hyväksytyn lasten turvalaitteen kanssa.
i-U: Soveltuu käytettävä ksi i-Size-hyväksytylle yleismalliselle lasten
turvalaitteelle kasvot ajosuunt aan päin suunnattuna tai selkä
ajosuuntaan päin suunnattuna.
*1: Kun kiinnität i-Size-hyväksytyn turvalaitteen takaistuimelle, säädä etuistuin yhdeksänteen lukitusasentoon äärimmäisestä etuasennostaan.
*2: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se.
Muussa tapauksessa aseta pääntuki ylimpään asentoon.
l Kun asennat lasten turv alaitteen takaistuimille, säädä etumatkus-
tajan istuin siten, ettei se ole kosketuksissa lapsen tai lasten tur-
valaitteen kanssa.
Istuinpaikat
Etumatkustajan istuinTakaistuin
i-Size-hyväksytyt
lasten turvalaitteetXi-U*1, 2
OM99Q24FI.book Page 64 Monday, March 27, 2017 10:52 AM

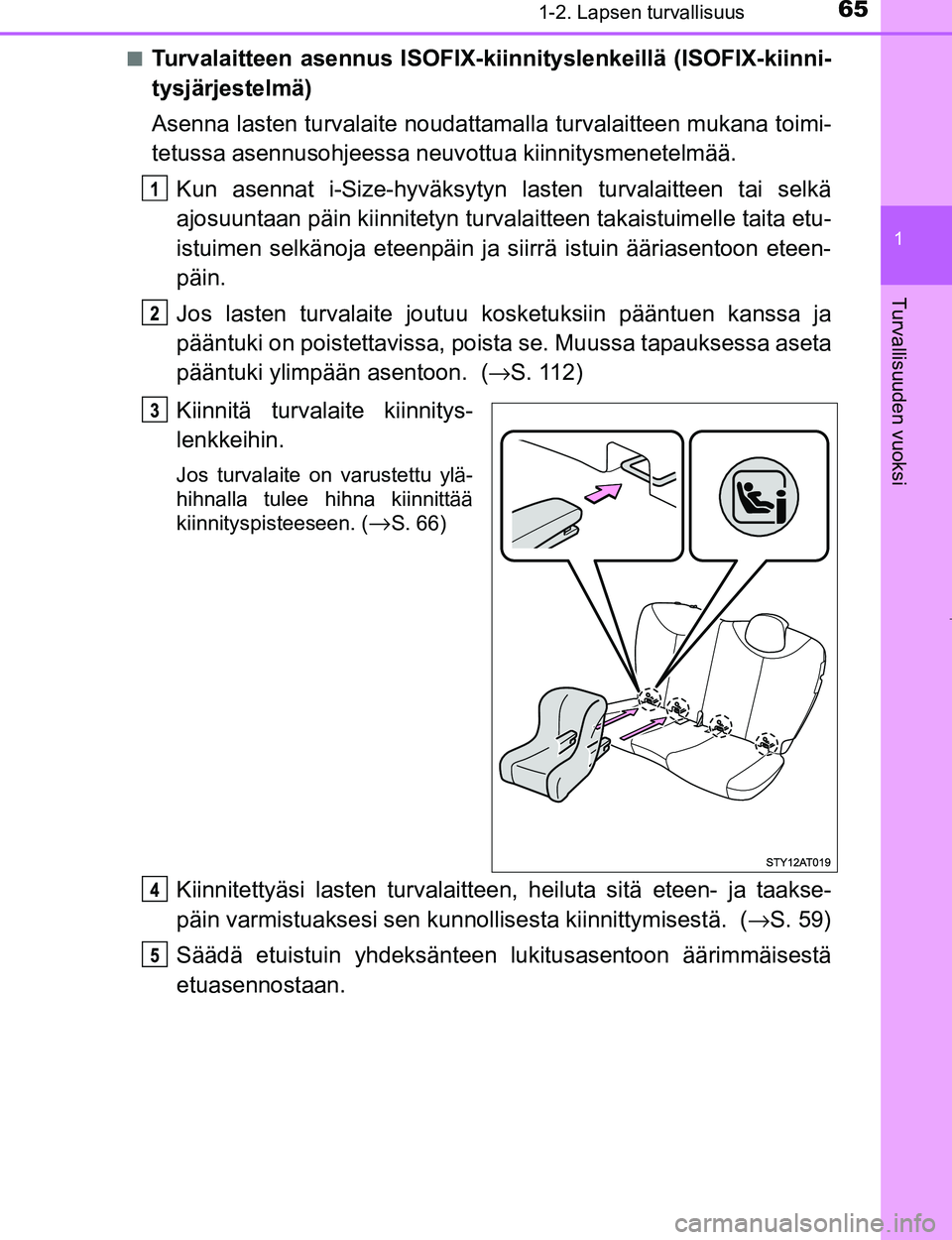

651-2. Lapsen turvallisuus
1
Turvallisuuden vuoksi
OM99Q24FIn
Turvalaitteen asennus ISOFIX-kiinni
tyslenkeillä (ISOFIX-kiinni-
tysjärjestelmä)
Asenna lasten turvalaite noudattama lla turvalaitteen mukana toimi-
tetussa asennusohjeessa neuv ottua kiinnitysmenetelmää.
Kun asennat i-Size-hyväksytyn lasten turvalaitteen tai selkä
ajosuuntaan päin kiinnitetyn turvalai tteen takaistuimelle taita etu-
istuimen selkänoja eteenpäin ja siirrä istuin ääriasentoon eteen-
päin.
Jos lasten turvalaite joutuu ko sketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poista se. Muussa tapauksessa aseta
pääntuki ylimpään asentoon. ( →S. 112)
Kiinnitä turvalaite kiinnitys-
lenkkeihin.
Jos turvalaite on varustettu ylä-
hihnalla tulee hihna kiinnittää
kiinnityspisteeseen. (
→S. 66)
Kiinnitettyäsi lasten turvalaitteen, heiluta sitä eteen- ja taakse-
päin varmistuaksesi sen kunnollisesta kiinnittymisestä. ( →S. 59)
Säädä etuistuin yhdeksänteen lukitusasentoon äärimmäisestä
etuasennostaan.
OM99Q24FI.book Page 65 Monday, March 27, 2017 10:52 AM

671-2. Lapsen turvallisuus
1
Turvallisuuden vuoksi
OM99Q24FIn
Ylähihnan kiinnittäminen kiinnityspisteeseen
Asenna lasten turvalaite noudattama
lla turvalaitteen mukana toimi-
tetussa asennusohjeessa neuv ottua kiinnitysmenetelmää.
Hattuhyllyllä varustetut mallit: Pois ta hattuhylly.
(
→S. 287)
Säädä pääntuki ylimpään
asentoon.
Jos lasten turvalaite joutuu kos-
ketuksiin pääntuen tai ylähih-
nan kanssa ja pääntuki on
poistettavissa, poista se.
(
→S. 112)
Kiinnitä lasten turvalaite turvav yöllä tai käytä ISOFIX-kiinnityspis-
teitä.
Kiinnitä hihnassa oleva
koukku kiinnityspisteeseen ja
kiristä ylähihna. Varmistu,
että ylähihna on kunnolla
kiinnittynyt. ( →S. 59)
Kun asennat lasten turvalaitetta
pääntukien ollessa ylös nostet-
tuina, varmistu siitä, että ylä-
hihna kulkee pääntuen
alapuolelta.
Ylähihna
Kiinnityspiste
OM99Q24FI.book Page 67 Monday, March 27, 2017 10:52 AM

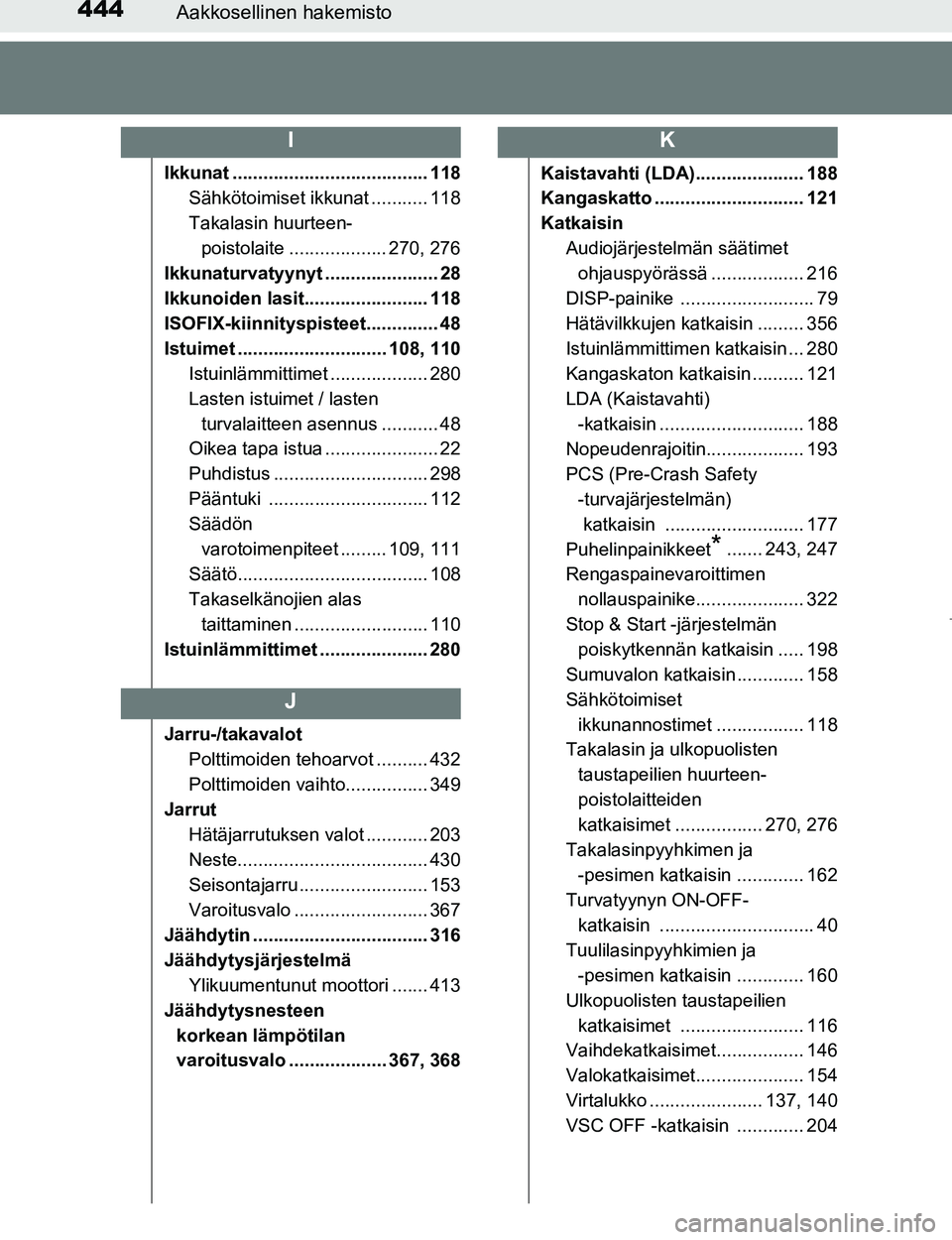

444Aakkosellinen hakemisto
OM99Q24FI
Ikkunat ...................................... 118Sähkötoimiset ikkunat ........... 118
Takalasin huurteen-
poistolaite ................... 270, 276
Ikkunaturvatyynyt ...................... 28
Ikkunoiden lasit........................ 118
ISOFIX-kiinnityspisteet.............. 48
Istuimet ............................. 108, 110
Istuinlämmittimet ................... 280
Lasten istuimet / lastenturvalaitteen asennus ........... 48
Oikea tapa istua ...................... 22
Puhdistus .............................. 298
Pääntuki ............................... 112
Säädön
varotoimenpiteet ......... 109, 111
Säätö..................................... 108
Takaselkänojien alas taittaminen .......................... 110
Istuinlämmittimet ..................... 280
Jarru-/takavalot Polttimoiden tehoarvot .......... 432
Polttimoiden vaihto................ 349
Jarrut Hätäjarrutuksen valot ............ 203
Neste..................................... 430
Seisontajarru ......................... 153
Varoitusvalo .......................... 367
Jäähdytin .................................. 316
Jäähdytysjärjestelmä Ylikuumentunut moottori ....... 413
Jäähdytysnesteen korkean lämpötilan
varoitusvalo ................... 367, 368 Kaistavahti (LDA)..................... 188
Kangaskatto ............................. 121
Katkaisin
Audiojärjestelmän säätimet ohjauspyörässä .................. 216
DISP-painike .......................... 79
Hätävilkkujen katkaisin ......... 356
Istuinlämmittimen katkaisin ... 280
Kangaskaton katkaisin .......... 121
LDA (Kaistavahti) -katkaisin ............................ 188
Nopeudenrajoitin................... 193
PCS (Pre-Crash Safety
-turvajärjestelmän)
katkaisin ........................... 177
Puhelinpainikkeet
*....... 243, 247
Rengaspainevaroittimen nollauspainike..................... 322
Stop & Start -järjestelmän poiskytkennän katkaisin ..... 198
Sumuvalon katkaisin ............. 158
Sähkötoimiset
ikkunannostimet ................. 118
Takalasin ja ulkopuolisten
taustapeilien huurteen-
poistolaitteiden
katkaisimet ................. 270, 276
Takalasinpyyhkimen ja -pesimen katkaisin ............. 162
Turvatyynyn ON-OFF-
katkaisin .............................. 40
Tuulilasinpyyhkimien ja -pesimen katkaisin ............. 160
Ulkopuolisten taustapeilien katkaisimet ........................ 116
Vaihdekatkaisimet................. 146
Valokatkaisimet..................... 154
Virtalukko ...................... 137, 140
VSC OFF -katkaisin ............. 204
I
J
K
OM99Q24FI.book Page 444 Mo nday, March 27, 2017 10:52 AM
