stop start TOYOTA AYGO 2018 Bruksanvisningar (in Swedish)

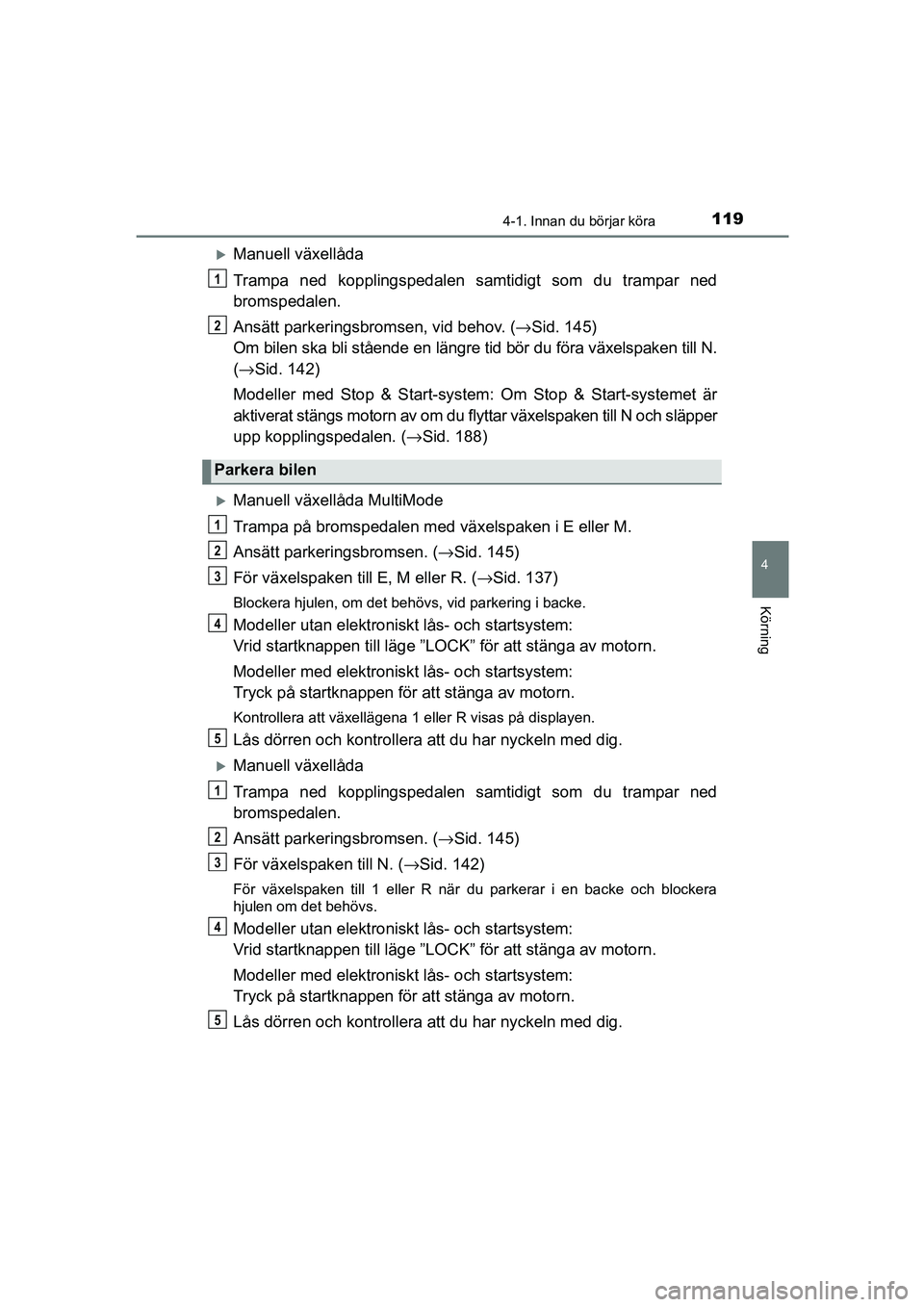

1194-1. Innan du börjar köra
4
Körning
OM99R11SE
Manuell växellåda
Trampa ned kopplingspedalen samtidigt som du trampar ned
bromspedalen.
Ansätt parkeringsbromsen, vid behov. (→Sid. 145)
Om bilen ska bli stående en längre tid bör du föra växelspaken till N.
( → Sid. 142)
Modeller med Stop & Start-system : Om Stop & Start-systemet är
aktiverat stängs motorn av om du flyttar växelspaken till N och släpper
upp kopplingspedalen. ( →Sid. 188)
Manuell växellåda MultiMode
Trampa på bromspedalen med växelspaken i E eller M.
Ansätt parkeringsbromsen. ( →Sid. 145)
För växelspaken till E, M eller R. ( →Sid. 137)
Blockera hjulen, om det behövs, vid parkering i backe.
Modeller utan elektroniskt lås- och startsystem:
Vrid startknappen till läge ”LOC K” för att stänga av motorn.
Modeller med elektroniskt lås- och startsystem:
Tryck på startknappen för att stänga av motorn.
Kontrollera att växellägena 1 eller R visas på displayen.
Lås dörren och kontrollera att du har nyckeln med dig.
Manuell växellåda
Trampa ned kopplingspedalen samtidigt som du trampar ned
bromspedalen.
Ansätt parkeringsbromsen. ( →Sid. 145)
För växelspaken till N. ( →Sid. 142)
För växelspaken till 1 eller R när du parkerar i en backe och blockera
hjulen om det behövs.
Modeller utan elektroniskt lås- och startsystem:
Vrid startknappen till läge ”LOC K” för att stänga av motorn.
Modeller med elektroniskt lås- och startsystem:
Tryck på startknappen för att stänga av motorn.
Lås dörren och kontrollera att du har nyckeln med dig.
Parkera bilen
1
2
1
2
3
4
5
1
2
3
4
5
OM99R11SE.book Page 119 Thur sday, November 9, 2017 1:35 PM

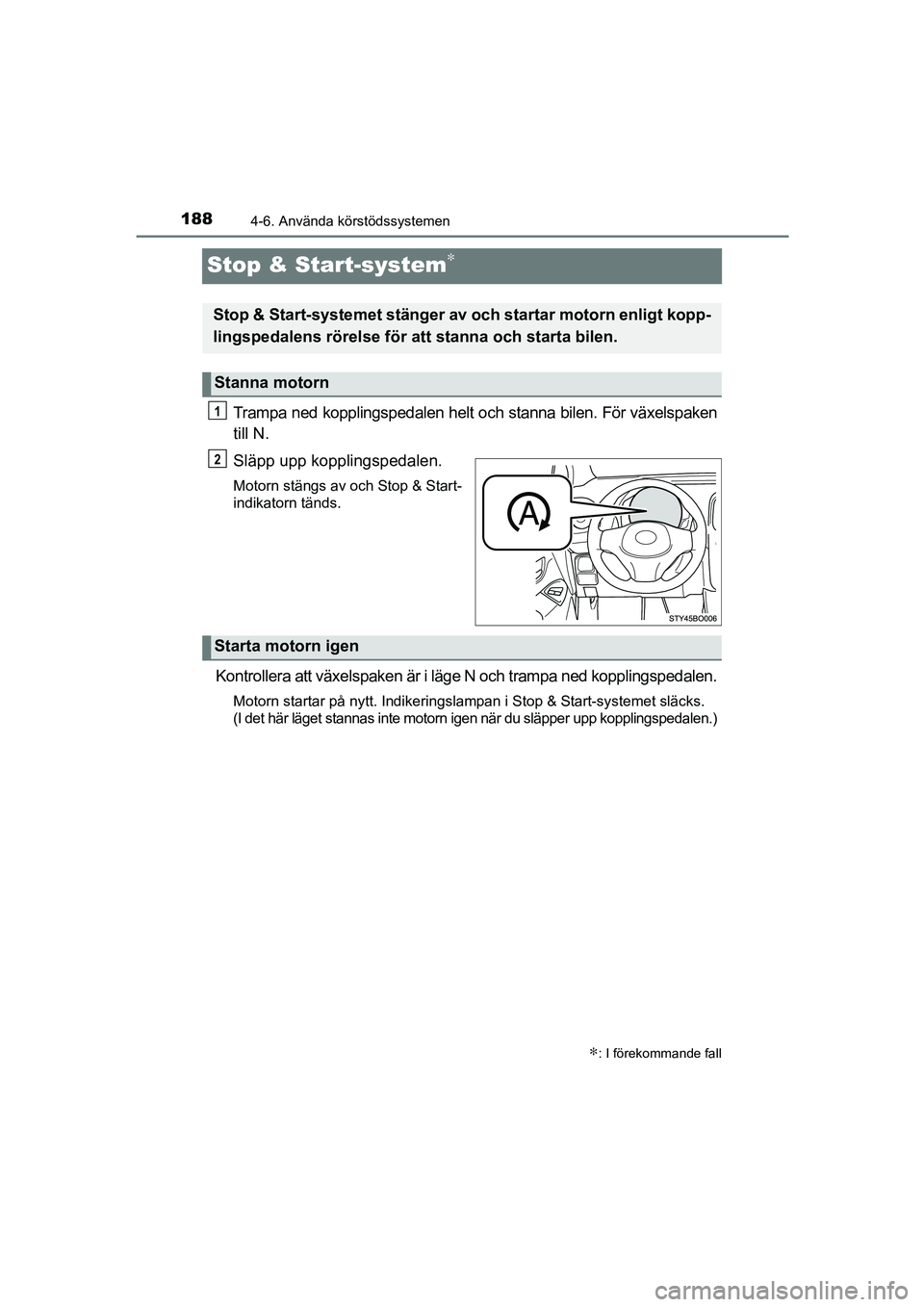

1884-6. Använda körstödssystemen
OM99R11SE
Stop & Start-system∗
Trampa ned kopplingspedalen helt och stanna bilen. För växelspaken
till N.
Släpp upp kopplingspedalen.
Motorn stängs av och Stop & Start-
indikatorn tänds.
Kontrollera att växelspaken är i läge N och trampa ned kopplingspedalen.
Motorn startar på nytt. Indikeringslampan i Stop & Start-systemet släcks.
(I det här läget stannas inte motorn igen när du släpper up\
p kopplingspedalen.)
∗: I förekommande fall
Stop & Start-systemet stänger av och startar motorn enligt kopp-
lingspedalens rörelse för at t stanna och starta bilen.
Stanna motorn
1
2
Starta motorn igen
OM99R11SE.book Page 188 Thur sday, November 9, 2017 1:35 PM

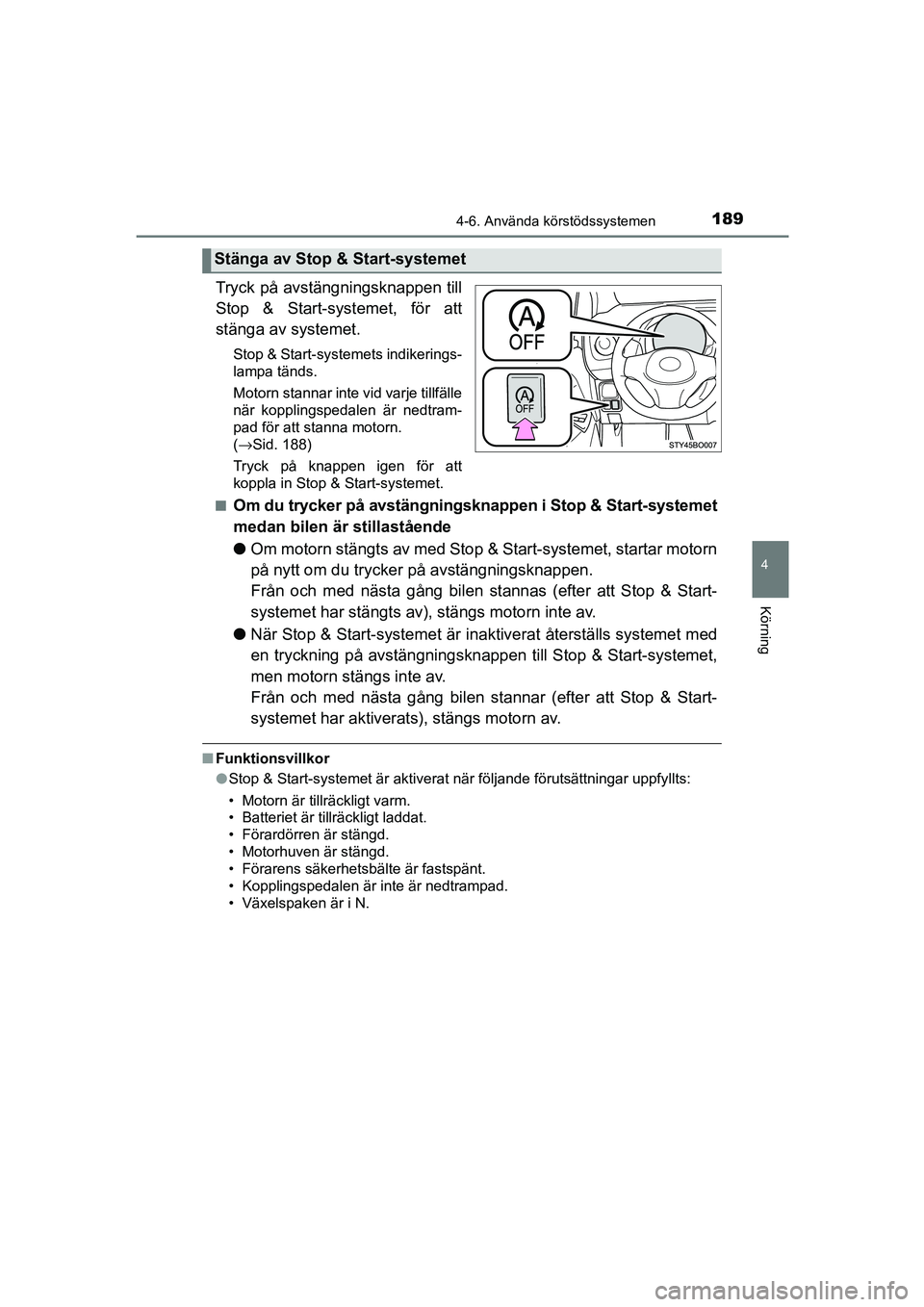

1894-6. Använda körstödssystemen
4
Körning
OM99R11SE
Tryck på avstängningsknappen till
Stop & Start-systemet, för att
stänga av systemet.
Stop & Start-systemets indikerings-
lampa tänds.
Motorn stannar inte vid varje tillfälle
när kopplingspedalen är nedtram-
pad för att stanna motorn.
( →Sid. 188)
Tryck på knappen igen för att
koppla in Stop & Start-systemet.
n
Om du trycker på avstängningsknappen i Stop & Start-systemet
medan bilen är stillastående
l Om motorn stängts av med Stop & Start-systemet, startar motorn
på nytt om du trycker på avstängningsknappen.
Från och med nästa gång bilen stannas (efter att Stop & Start-
systemet har stängts av), stängs motorn inte av.
l När Stop & Start-systemet är inak tiverat återställs systemet med
en tryckning på avstängningsknapp en till Stop & Start-systemet,
men motorn stängs inte av.
Från och med nästa gång bilen stannar (efter att Stop & Start-
systemet har aktiverats), stängs motorn av.
n Funktionsvillkor
lStop & Start-systemet är aktiverat när följande förutsättningar uppfyllts:
• Motorn är tillräckligt varm.
• Batteriet är tillräckligt laddat.
• Förardörren är stängd.
• Motorhuven är stängd.
• Förarens säkerhetsbälte är fastspänt.
• Kopplingspedalen är inte är nedtrampad.
• Växelspaken är i N.
Stänga av Stop & Start-systemet
OM99R11SE.book Page 189 Thur sday, November 9, 2017 1:35 PM

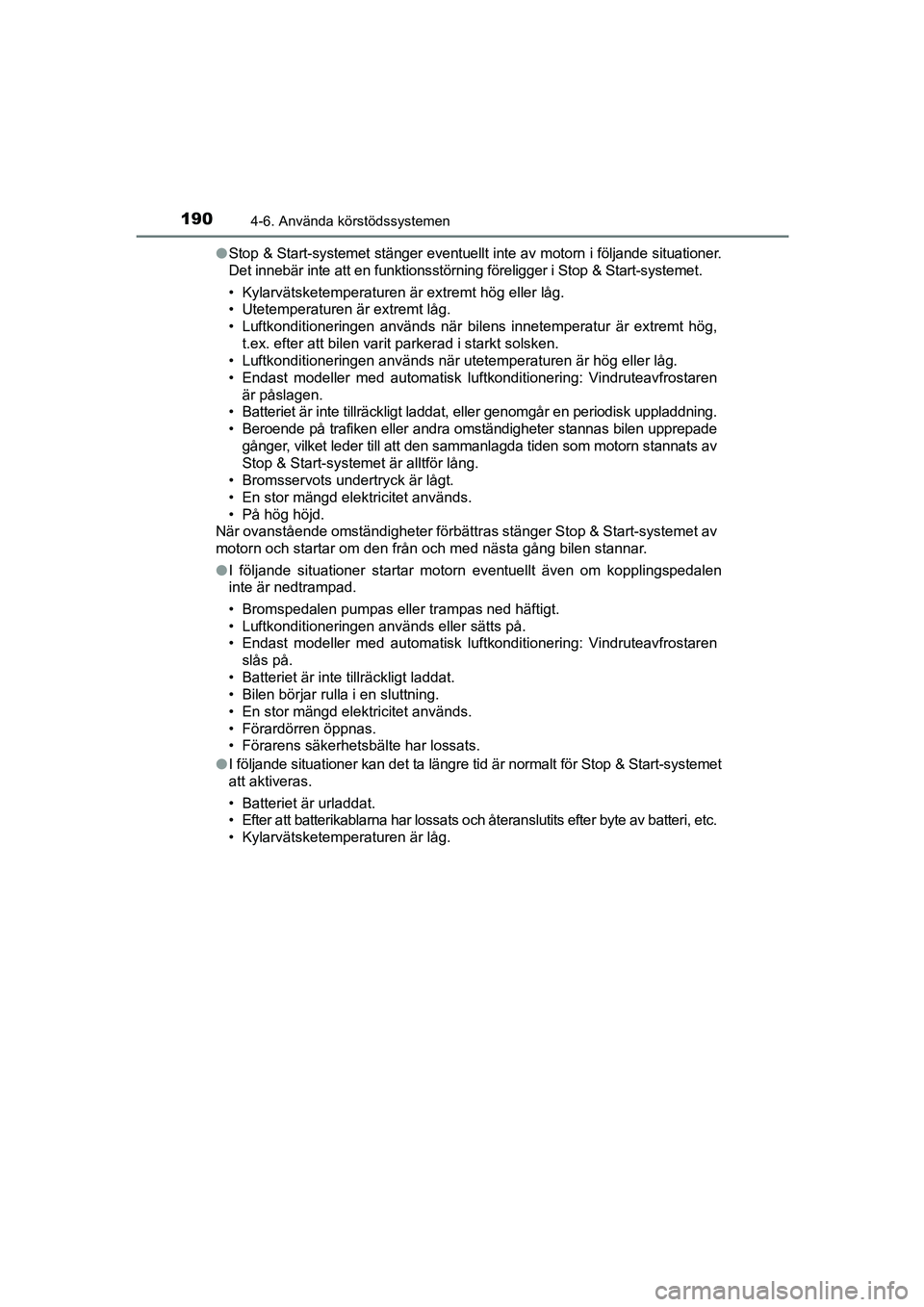

1904-6. Använda körstödssystemen
OM99R11SEl
Stop & Start-systemet stänger eventuellt inte av motorn i följande situationer.
Det innebär inte att en funktionsstörning föreligger i Stop & Start-systemet.
• Kylarvätsketemperaturen är extremt hög eller låg.
• Utetemperaturen är extremt låg.
• Luftkonditioneringen används när bil ens innetemperatur är extremt hög,
t.ex. efter att bilen varit parkerad i starkt solsken.
• Luftkonditioneringen används när utetemperaturen är hög eller låg.
• Endast modeller med automatisk luftkonditionering: Vindruteavfrostaren är påslagen.
• Batteriet är inte tillräckligt laddat, eller genomgår en periodisk uppladdning.
• Beroende på trafiken eller andra omständigheter stannas bilen upprepade gånger, vilket leder till att den sammanlagda tiden som motorn stannats av
Stop & Start-systemet är alltför lång.
• Bromsservots undertryck är lågt.
• En stor mängd elektricitet används.
• På hög höjd.
När ovanstående omständigheter förbättras stänger Stop & Start-systemet av
motorn och startar om den från och med nästa gång bilen stannar.
l I följande situationer startar motorn eventuellt även om kopplingspedalen
inte är nedtrampad.
• Bromspedalen pumpas eller trampas ned häftigt.
• Luftkonditioneringen används eller sätts på.
• Endast modeller med automatisk luftkonditionering: Vindruteavfrostaren
slås på.
• Batteriet är inte tillräckligt laddat.
• Bilen börjar rulla i en sluttning.
• En stor mängd elektricitet används.
• Förardörren öppnas.
• Förarens säkerhetsbälte har lossats.
l I följande situationer kan det ta längre tid är normalt för Stop & Start-systemet
att aktiveras.
• Batteriet är urladdat.
• Efter att batterikablarna har lossats och återanslutits efter byte av batteri, etc.
• Kylarvätsketemperaturen är låg.
OM99R11SE.book Page 190 Thur sday, November 9, 2017 1:35 PM

1914-6. Använda körstödssystemen
4
Körning
OM99R11SEn
Automatisk återaktivering av Stop & Start-systemet
Modeller utan elektroniskt lås- och startsystem: Även om Stop & Start-systemet
har stängts av med avstängningsknappen i Stop & Start-systemet, blir det
automatiskt återaktiverat så snart startknappen vrids till läge ”LOCK”, och
därefter till ”START”.
Modeller med elektroniskt lås- och startsystem: Även om Stop & Start-systemet
har stängts av med avstängningsknappen i Stop & Start-systemet, blir det
automatiskt återaktiverat så snart startknappen trycks till avstängt läge och
motorn startas därefter.
n Skyddsfunktion i St op & Start-systemet
Modeller utan elektroniskt lås- och startsystem: Om ett mycket högt ljud
avges från ljudanläggningen stängs den eventuellt av automatiskt för att
upprätthålla kraften för Stop & Start-systemets funktioner.
Skulle detta inträffa ska startknappen vridas till läge ”LOCK” och därefter till
”ACC” eller ”ON” för att återställa ljudanläggni\
ngen.
Modeller med elektroniskt lås- och startsystem: Om ett mycket högt ljud
avges från ljudanläggningen kan ljudanläggningen stängas av automatiskt för
att upprätthålla kraften i Stop & Start-systemets funktioner.
Skulle detta inträffa ska startknappen tryckas till avstängt läge och därefter till
radioläge eller tändningsläge för att återställa ljudanläggningen.
n Rattens funktion
När Stop & Start-systemet stannar motorn kan ratten kännas trögare än
under körning.
n Motorhuv
Om motorhuven öppnas när Stop & Start-systemet har stängt av motorn kan
motorn inte startas igen av Stop & Start-systemet eller av den automatiska
motorstartfunktionen. Starta om motorn med startknappen. (→Sid. 129, 132)
n När du använder Stop & Start-systemet
Använd Stop & Start-systemet när du stannar bilen tillfälligt vid rött ljus, kors-
ningar, etc. Om bilen ska stå still en längre stund ska du stänga av motorn helt.
n Stop & Start-system , varningssummer
Om motorn har stoppats av Stop & Start-systemet, och följande utförs hörs en
summerton och Stop & Start-indikatorn blinkar. Det indikerar att motorn har
bara stoppats av Stop & Start-systemet, inte att motorn har stängts av helt.
l Växelspaken flyttas till ett annat läge än N med kopplingspedalen uppsläppt.
Även i denna situation startar motorn om kopplingspedalen är nedtrampad.
OM99R11SE.book Page 191 Thur sday, November 9, 2017 1:35 PM

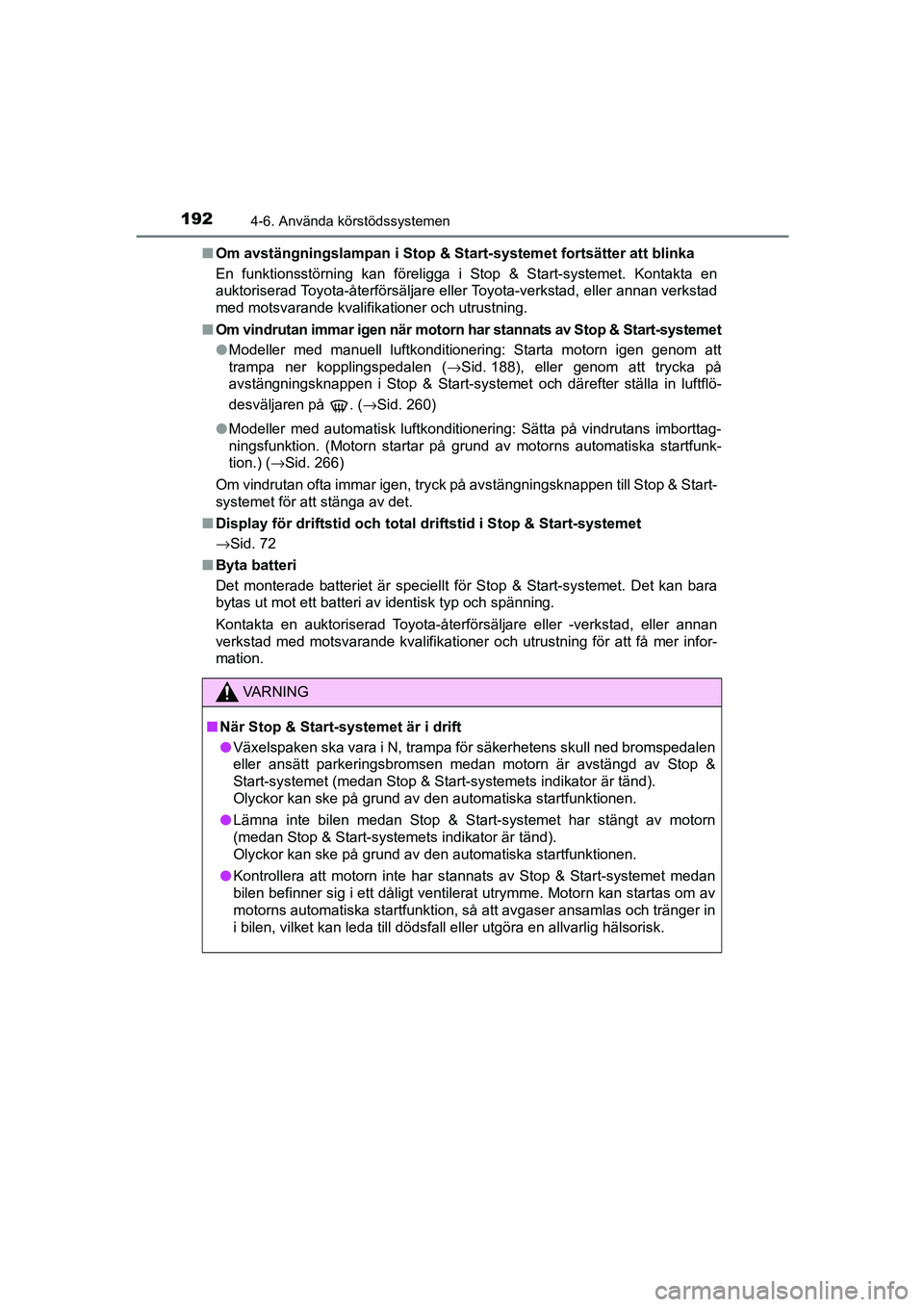

1924-6. Använda körstödssystemen
OM99R11SEn
Om avstängningslampan i Stop & St art-systemet fortsätter att blinka
En funktionsstörning kan föreligga i Stop & Start-systemet. Kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
n Om vindrutan immar igen när motorn har stannats av Stop & Start-systemet
l Modeller med manuell luftkonditionering: Starta motorn igen genom att
trampa ner kopplingspedalen ( →Sid. 188), eller genom att trycka på
avstängningsknappen i Stop & Start-systemet och därefter ställa in luftflö-
desväljaren på . ( →Sid. 260)
l Modeller med automatisk luftkonditionering: Sätta på vindrutans imborttag-
ningsfunktion. (Motorn startar på grund av motorns automatiska startfunk-
tion.) ( →Sid. 266)
Om vindrutan ofta immar igen, tryck på avstängningsknappen till St\
op & Start-
systemet för att stänga av det.
n Display för driftstid och total driftstid i Stop & Start-systemet
→Sid. 72
n Byta batteri
Det monterade batteriet är speciellt för Stop & Start-systemet. De\
t kan bara
bytas ut mot ett batteri av identisk typ och spänning.
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning för att få mer infor-
mation.
VA R N I N G
nNär Stop & Start-systemet är i drift
l Växelspaken ska vara i N, trampa för säkerhetens skull ned bromspedalen
eller ansätt parkeringsbromsen medan motorn är avstängd av Stop &
Start-systemet (medan Stop & Start-systemets indikator är tänd).
Olyckor kan ske på grund av den automatiska startfunktionen.
l Lämna inte bilen medan Stop & Start-systemet har stängt av motorn
(medan Stop & Start-systemets indikator är tänd).
Olyckor kan ske på grund av den automatiska startfunktionen.
l Kontrollera att motorn inte har stannats av Stop & Start-systemet medan
bilen befinner sig i ett dåligt ventilerat utrymme. Motorn kan startas om av
motorns automatiska startfunktion, så att avgaser ansamlas och tränger in
i bilen, vilket kan leda till dödsfall eller utgöra en allvarlig hälsorisk\
.
OM99R11SE.book Page 192 Thur sday, November 9, 2017 1:35 PM

1934-6. Använda körstödssystemen
4
Körning
OM99R11SE

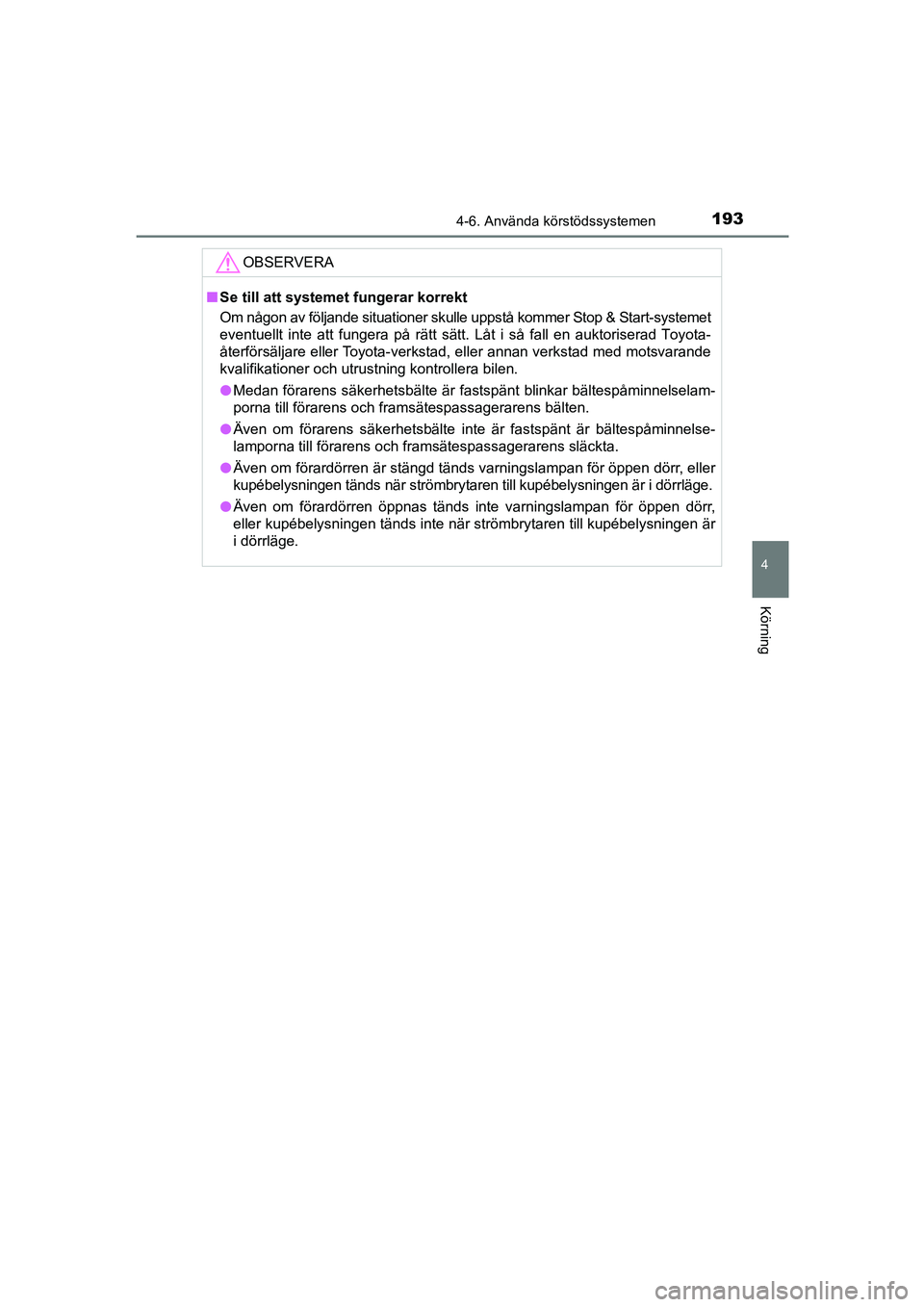

OBSERVERA
nSe till att systemet fungerar korrekt
Om någon av följande situationer skulle uppstå kommer Stop & Start-systemet
eventuellt inte att fungera på rätt sätt. Låt i så fall en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
l Medan förarens säkerhetsbälte är fastspänt blinkar bältespåminnelselam-
porna till förarens och framsätespassagerarens bälten.
l Även om förarens säkerhetsbälte inte är fastspänt är bältespåminnelse-
lamporna till förarens och framsätespassagerarens släckta.
l Även om förardörren är stängd tänds varningslampan för öppen dörr, eller
kupébelysningen tänds när strömbrytaren till kupébelysningen är i dörrläge.
l Även om förardörren öppnas tänds inte varningslampan för öppen dörr,
eller kupébelysningen tänds inte när strömbrytaren till kupé\
belysningen är
i dörrläge.
OM99R11SE.book Page 193 Thur sday, November 9, 2017 1:35 PM

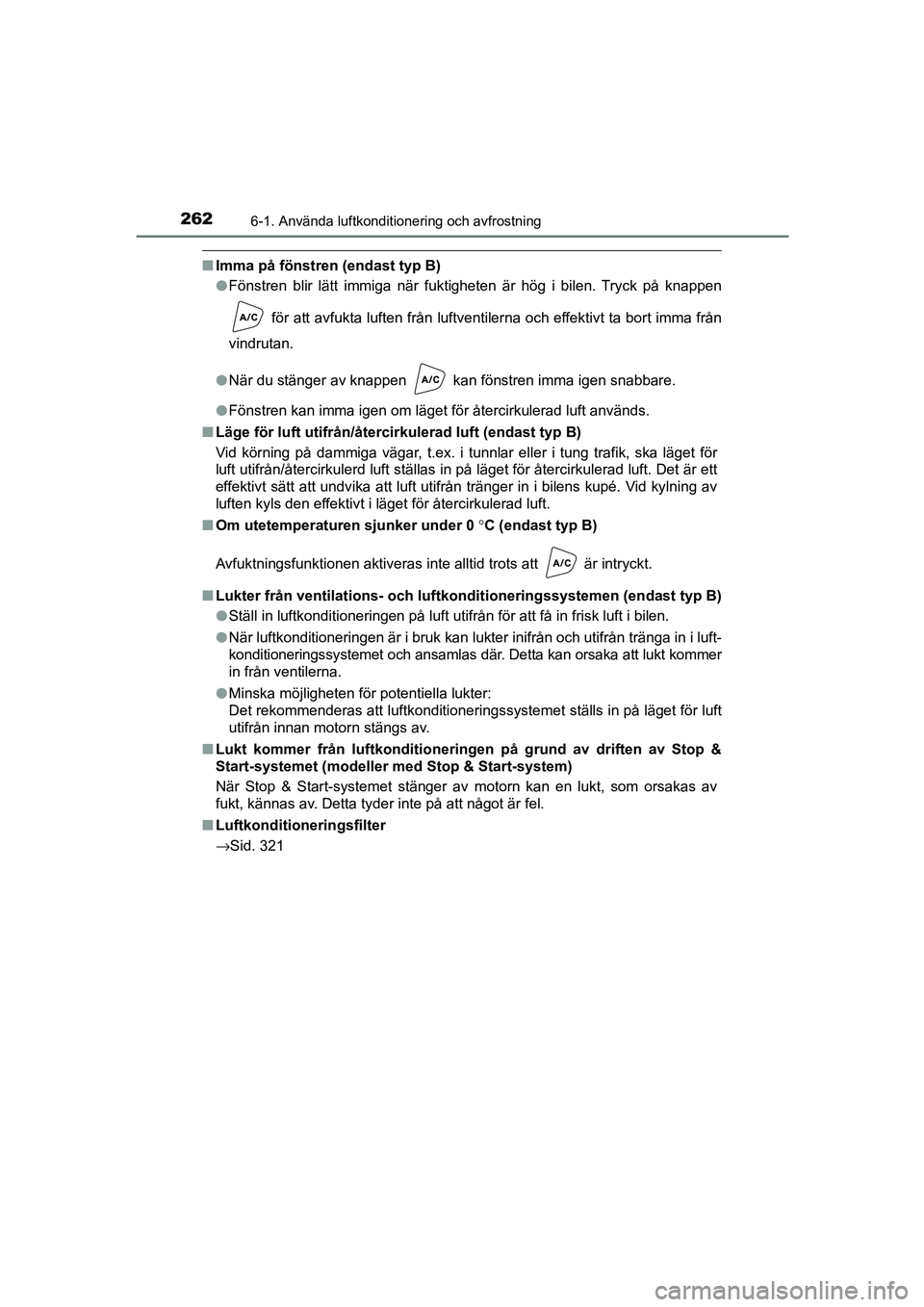

2626-1. Använda luftkonditionering och avfrostning
OM99R11SE
nImma på fönstren (endast typ B)
lFönstren blir lätt immiga när fuktigheten är hög i bilen. Tryck på knappen
för att avfukta luften från luftventilerna och effektivt ta bort imma från
vindrutan.
l När du stänger av knappen kan fönstren imma igen snabbare.
l Fönstren kan imma igen om läget för återcirkulerad luft används.\
n Läge för luft utifrån/återcirkulerad luft (endast typ B)
Vid körning på dammiga vägar, t.ex. i tunnlar eller i tung trafik, ska läget för
luft utifrån/återcirkulerd luft ställas in på läget för återcirkulerad luft. Det är ett
effektivt sätt att undvika att luft utifrån tränger in i bilens kupé. Vid kylning av
luften kyls den effektivt i läget för återcirkulerad luft.
n Om utetemperaturen sjunker under 0 ° C (endast typ B)
Avfuktningsfunktionen aktiveras inte alltid trots att är intryckt.
n Lukter från ventilations- och luft konditioneringssystemen (endast typ B)
l Ställ in luftkonditioneringen på luft utifrån för att få \
in frisk luft i bilen.
l När luftkonditioneringen är i bruk kan lukter inifrån och utifrån tränga in i luft-
konditioneringssystemet och ansamlas där. Detta kan orsaka att lukt kommer
in från ventilerna.
l Minska möjligheten för potentiella lukter:
Det rekommenderas att luftkonditioneringssystemet ställs in på läget för luft
utifrån innan motorn stängs av.
n Lukt kommer från luft konditioneringen på grund av driften av Stop &
Start-systemet (modeller med Stop & Start-system)
När Stop & Start-systemet stänger av motorn kan en lukt, som orsakas av
fukt, kännas av. Detta tyder inte på att något är fel.
n Luftkonditioneringsfilter
→Sid. 321
OM99R11SE.book Page 262 Thur sday, November 9, 2017 1:35 PM

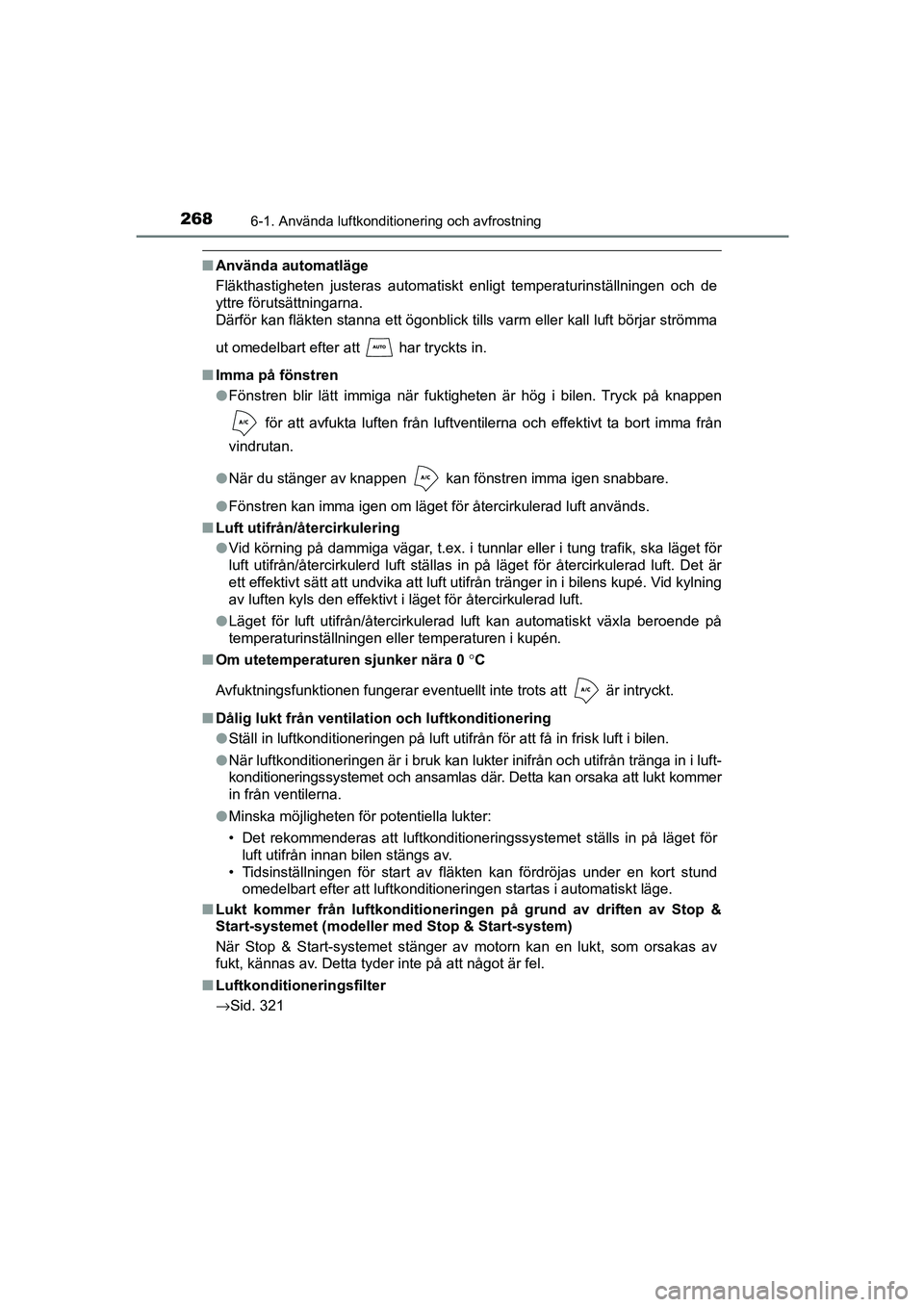

2686-1. Använda luftkonditionering och avfrostning
OM99R11SE
nAnvända automatläge
Fläkthastigheten justeras automatiskt enligt temperaturinställningen och de
yttre förutsättningarna.
Därför kan fläkten stanna ett ögonblick tills varm eller kall luft börjar strömma
ut omedelbart efter att har tryckts in.
n Imma på fönstren
lFönstren blir lätt immiga när fuktigheten är hög i bilen. Tryck på knappen
för att avfukta luften från luftventilerna och effektivt ta bort imma från
vindrutan.
l När du stänger av knappen kan fönstren imma igen snabbare.
l Fönstren kan imma igen om läget för återcirkulerad luft används.\
n Luft utifrån/återcirkulering
lVid körning på dammiga vägar, t.ex. i tunnlar eller i tung trafik, ska läget för
luft utifrån/återcirkulerd luft ställas in på läget för återcirkulerad luft. Det är
ett effektivt sätt att undvika att luft utifrån tränger in i bilens kupé. Vid kylning
av luften kyls den effektivt i läget för återcirkulerad luft.
l Läget för luft utifrån/återcirkulerad luft kan automatiskt växla beroende på
temperaturinställningen eller temperaturen i kupén.
n Om utetemperaturen sjunker nära 0 °C
Avfuktningsfunktionen fungerar eventuellt inte trots att är intryckt.
n Dålig lukt från ventilation och luftkonditionering
lStäll in luftkonditioneringen på luft utifrån för att få \
in frisk luft i bilen.
l När luftkonditioneringen är i bruk kan lukter inifrån och utifrån tränga in i luft-
konditioneringssystemet och ansamlas där. Detta kan orsaka att lukt kommer
in från ventilerna.
l Minska möjligheten för potentiella lukter:
• Det rekommenderas att luftkonditioneringssystemet ställs in på läget för
luft utifrån innan bilen stängs av.
• Tidsinställningen för start av fläkten kan fördröjas under en kort stund omedelbart efter att luftkonditioneringen startas i automatiskt läge.
n Lukt kommer från luft konditioneringen på grund av driften av Stop &
Start-systemet (modeller med Stop & Start-system)
När Stop & Start-systemet stänger av motorn kan en lukt, som orsakas av
fukt, kännas av. Detta tyder inte på att något är fel.
n Luftkonditioneringsfilter
→Sid. 321
OM99R11SE.book Page 268 Thur sday, November 9, 2017 1:35 PM

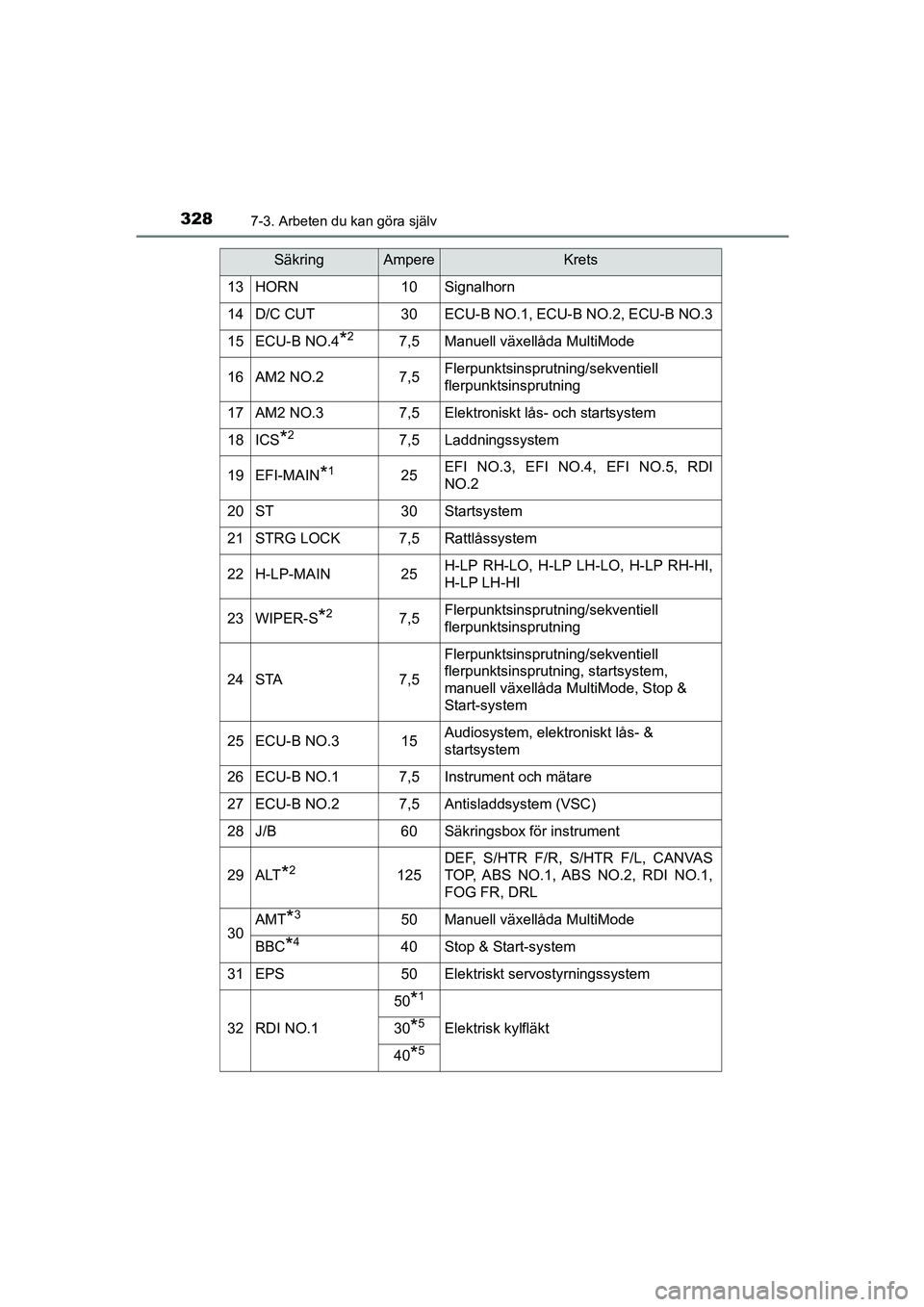

3287-3. Arbeten du kan göra själv
OM99R11SE
13HORN10Signalhorn
14D/C CUT30ECU-B NO.1, ECU-B NO.2, ECU-B NO.3
15ECU-B NO.4*27,5Manuell växellåda MultiMode
16AM2 NO.27,5Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
17AM2 NO.37,5Elektroniskt lås- och startsystem
18ICS*27,5Laddningssystem
19EFI-MAIN*125EFI NO.3, EFI NO.4, EFI NO.5, RDI
NO.2
20ST30Startsystem
21STRG LOCK7,5Rattlåssystem
22H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
23WIPER-S*27,5Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
24STA7,5
Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning, startsystem,
manuell växellåda MultiMode, Stop &
Start-system
25ECU-B NO.315Audiosystem, elektroniskt lås- &
startsystem
26ECU-B NO.17,5Instrument och mätare
27ECU-B NO.27,5Antisladdsystem (VSC)
28J/B60Säkringsbox för instrument
29ALT*2125
DEF, S/HTR F/R, S/HTR F/L, CANVAS
TOP, ABS NO.1, ABS NO.2, RDI NO.1,
FOG FR, DRL
30AMT*350Manuell växellåda MultiMode
BBC*440Stop & Start-system
31EPS50Elektriskt servostyrningssystem
32RDI NO.1
50*1
Elektrisk kylfläkt30*5
40*5
SäkringAmpereKrets
OM99R11SE.book Page 328 Thursday, November 9, 2017 1:35 PM
