3717-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R12K

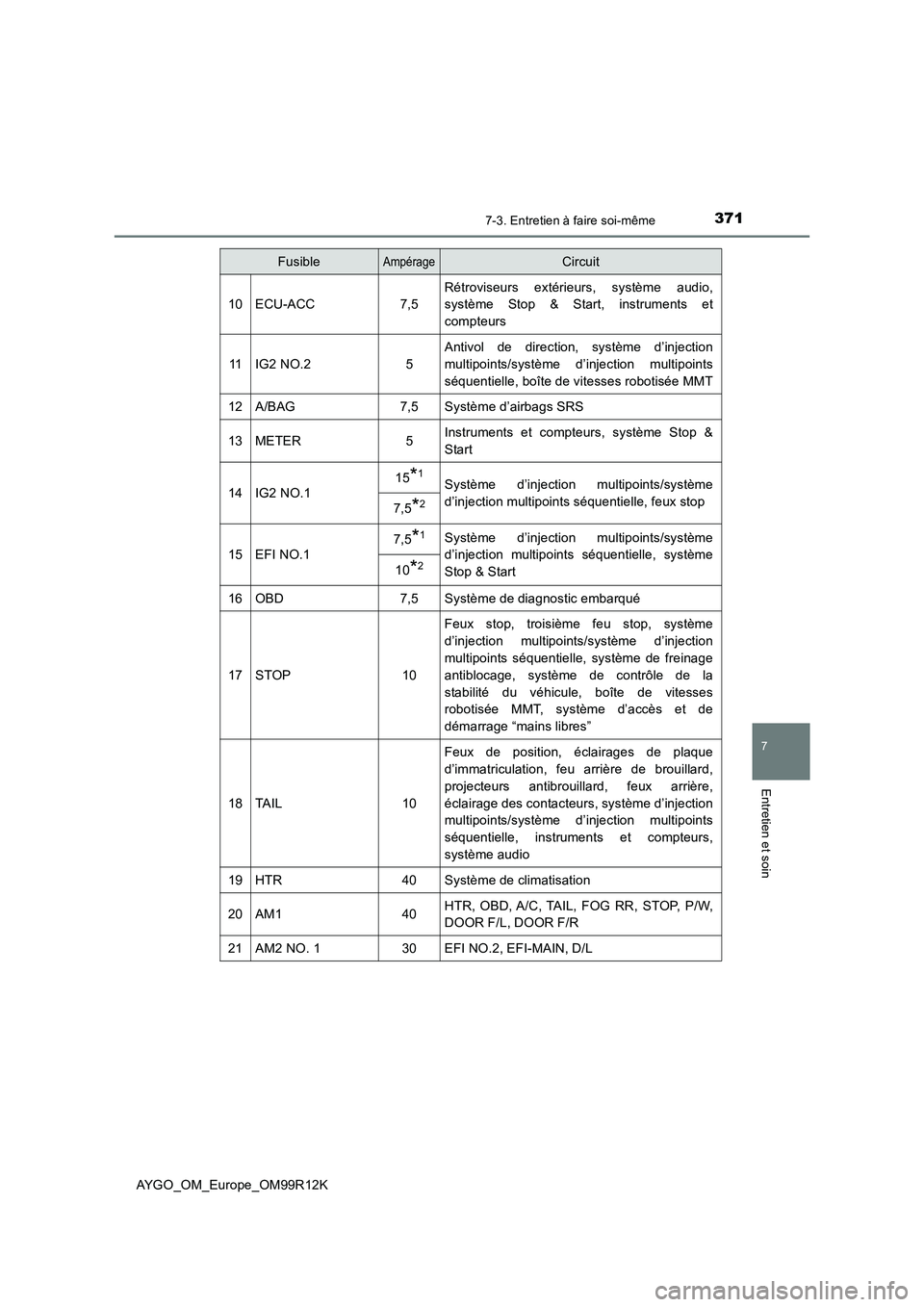

10ECU-ACC7,5
Rétroviseurs extérieurs, système audio,
système Stop & Start, instruments et
compteurs
11IG2 NO.25
Antivol de direction, système d’injection
multipoints/système d’injection multipoints
séquentielle, boîte de vitesses robotisée MMT
12A/BAG7,5Système d’airbags SRS
13METER5Instruments et compteurs, système Stop &
Start
14IG2 NO.115*1Système d’injection multipoints/système
d’injection multipoints séquentielle, feux stop7,5*2
15EFI NO.17,5*1Système d’injection multipoints/système
d’injection multipoints séquentielle, système
Stop & Start10*2
16OBD7,5Système de diagnostic embarqué
17STOP10
Feux stop, troisième feu stop, système
d’injection multipoints/système d’injection
multipoints séquentielle, système de freinage
antiblocage, système de contrôle de la
stabilité du véhicule, boîte de vitesses
robotisée MMT, système d’accès et de
démarrage “mains libres”
18TA I L10
Feux de position, éclairages de plaque
d’immatriculation, feu arrière de brouillard,
projecteurs antibrouillard, feux arrière,
éclairage des contacteurs, système d’injection
multipoints/système d’injection multipoints
séquentielle, instruments et compteurs,
système audio
19HTR40Système de climatisation
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP, P/W,
DOOR F/L, DOOR F/R
21AM2 NO. 130EFI NO.2, EFI-MAIN, D/L
FusibleAmpérageCircuit

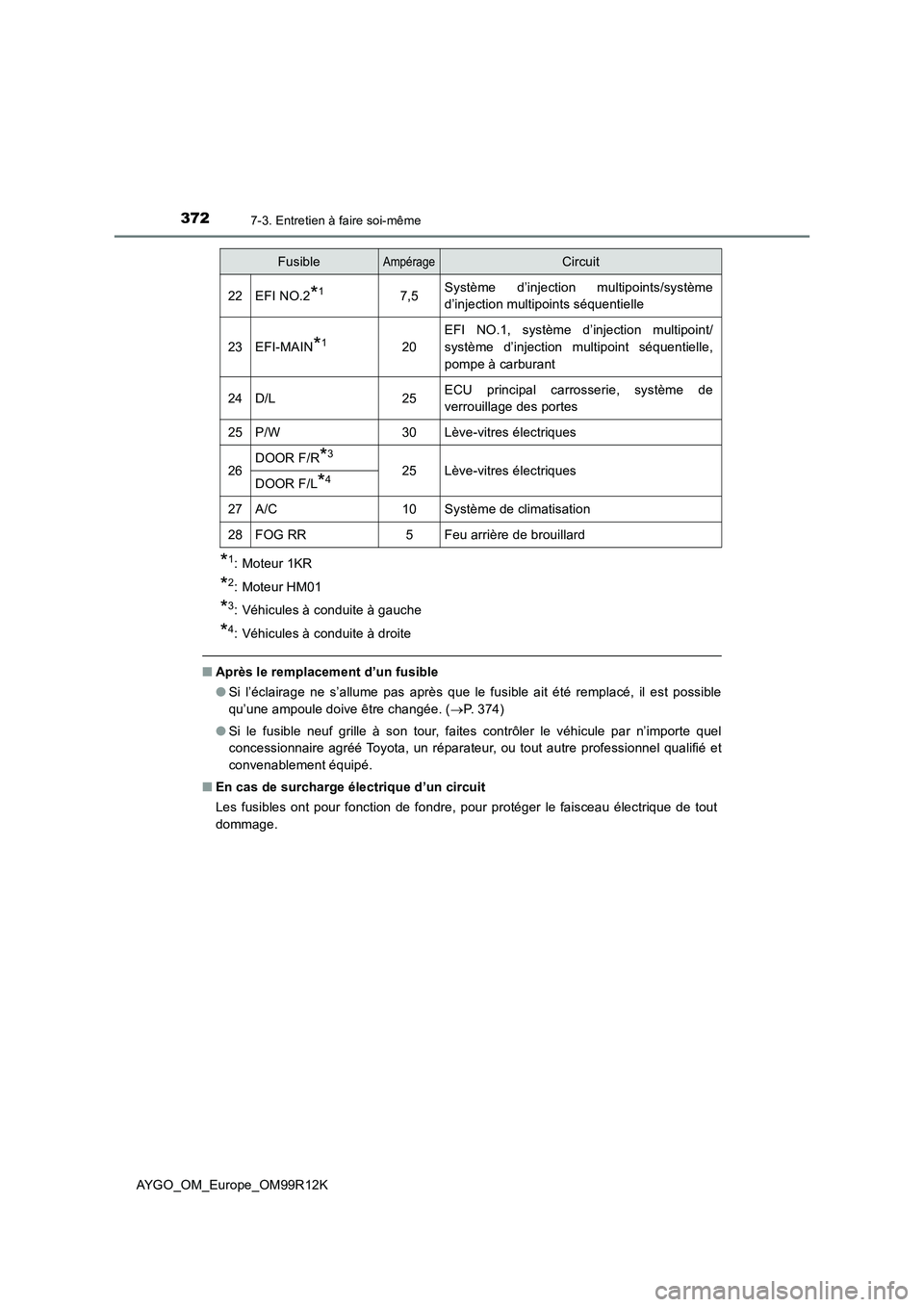

3727-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R12K
*1: Moteur 1KR
*2: Moteur HM01
*3: Véhicules à conduite à gauche
*4: Véhicules à conduite à droite
■Après le remplacement d’un fusible
● Si l’éclairage ne s’allume pas après que le fusible ait été remplacé, il est possible
qu’une ampoule doive être changée. ( P. 374)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout
dommage.
22EFI NO.2*17,5Système d’injection multipoints/système
d’injection multipoints séquentielle
23EFI-MAIN*120
EFI NO.1, système d’injection multipoint/
système d’injection multipoint séquentielle,
pompe à carburant
24D/L25ECU principal carrosserie, système de
verrouillage des portes
25P/W30Lève-vitres électriques
26DOOR F/R*3
25Lève-vitres électriquesDOOR F/L*4
27A/C10Système de climatisation
28FOG RR5Feu arrière de brouillard
FusibleAmpérageCircuit

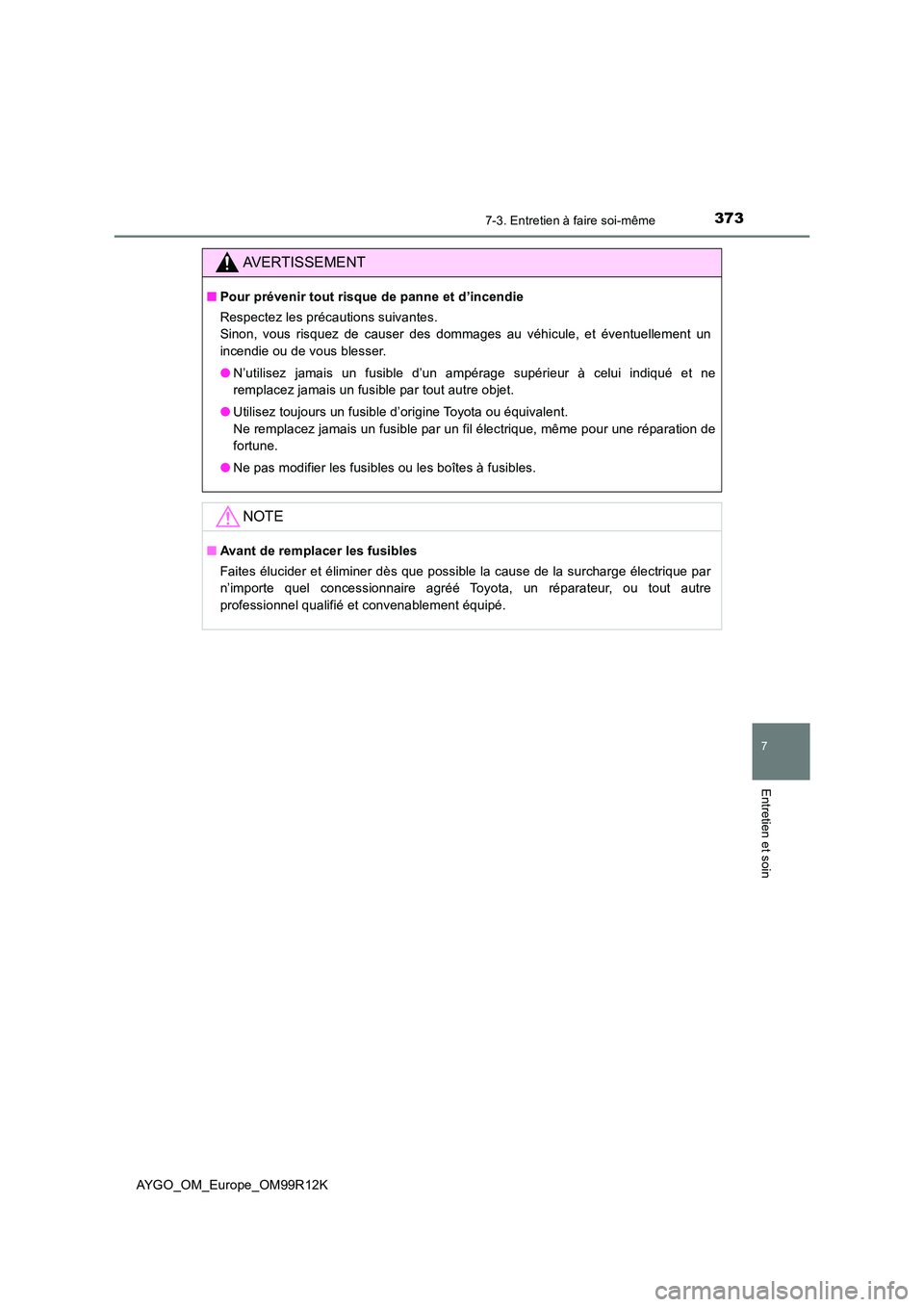

3737-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R12K
AVERTISSEMENT
■Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, et éventuellement un
incendie ou de vous blesser.
● N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de
fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge électrique par
n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.

3747-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R12K

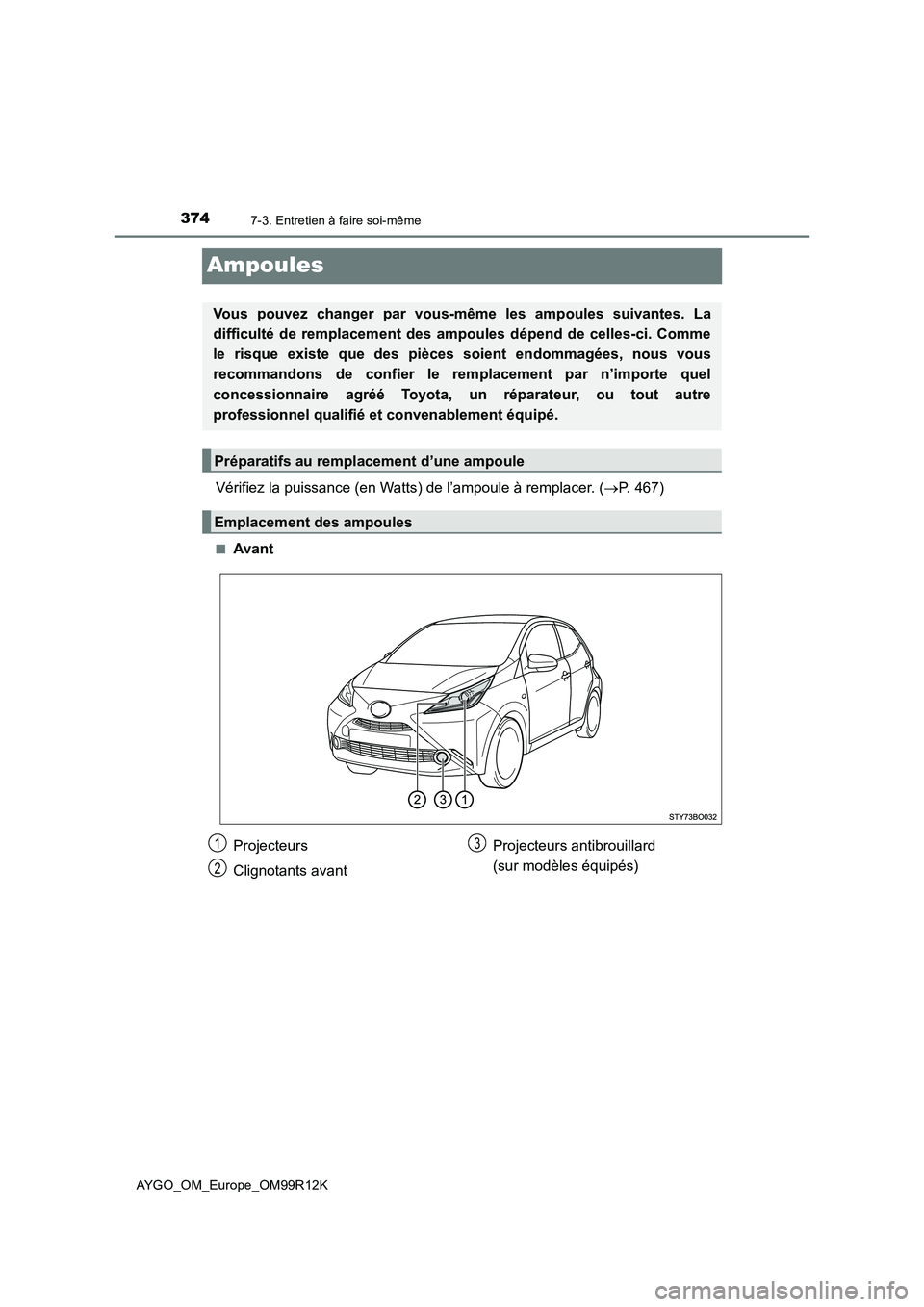

Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 467)
■Avant
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Comme
le risque existe que des pièces soient endommagées, nous vous
recommandons de confier le remplacement par n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
Préparatifs au rempl acement d’une ampoule
Emplacement des ampoules
Projecteurs
Clignotants avant
Projecteurs antibrouillard
(sur modèles équipés)
1
2
3

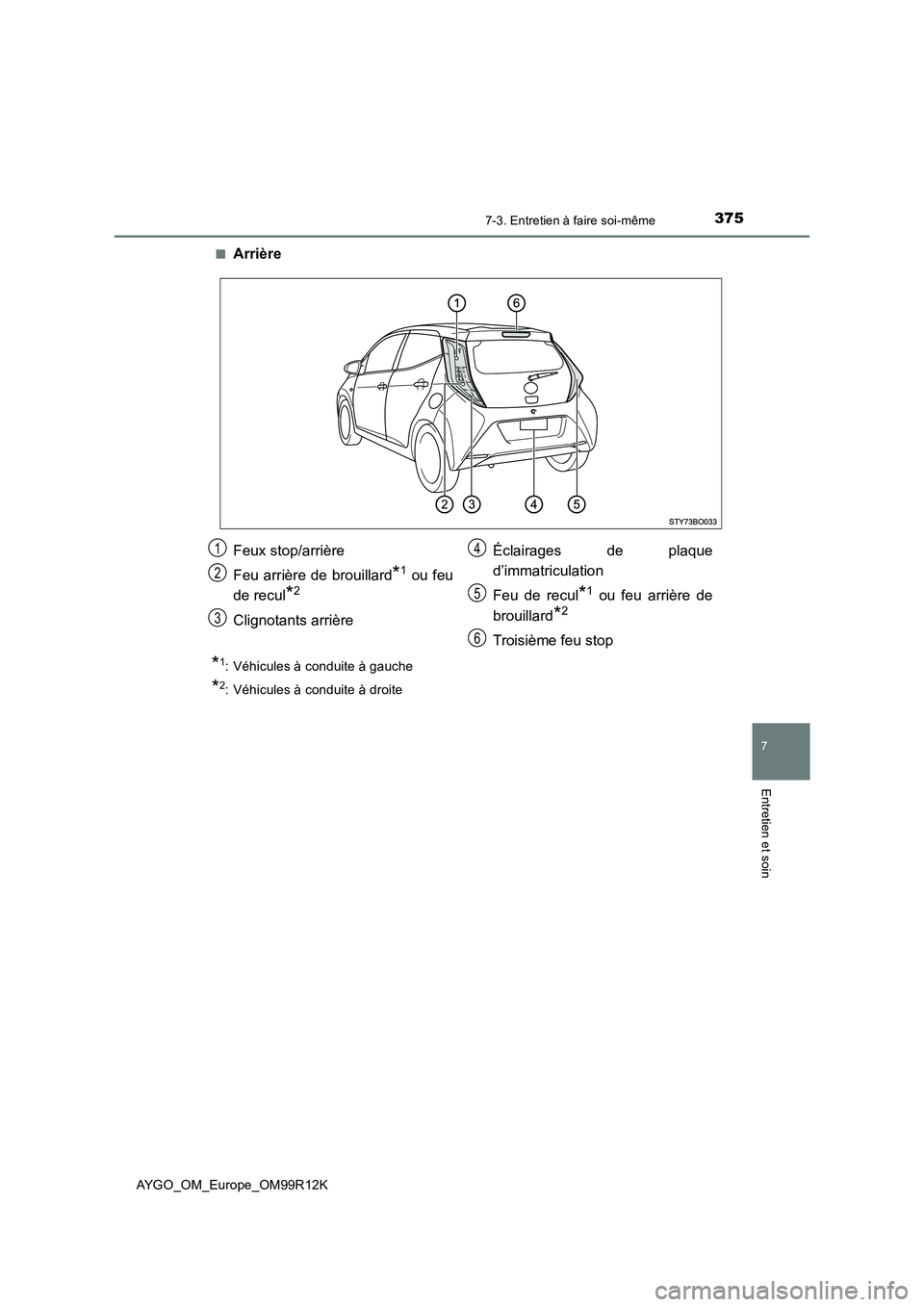

3757-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R12K
■Arrière
*1: Véhicules à conduite à gauche
*2: Véhicules à conduite à droite
Feux stop/arrière
Feu arrière de brouillard*1 ou feu
de recul*2
Clignotants arrière
Éclairages de plaque
d’immatriculation
Feu de recul*1 ou feu arrière de
brouillard*2
Troisième feu stop
1
2
3
4
5
6

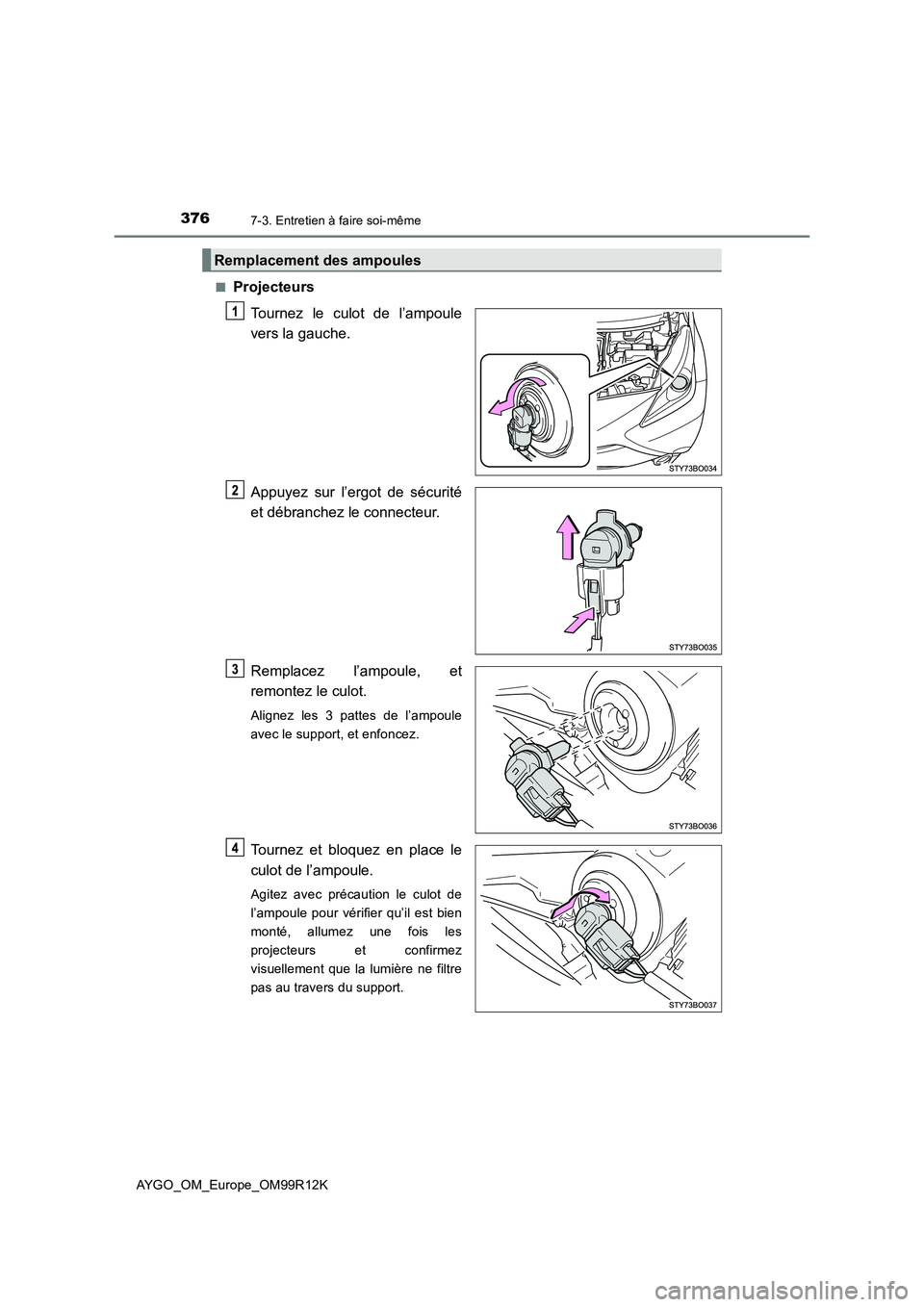

3767-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R12K
■Projecteurs
Tournez le culot de l’ampoule
vers la gauche.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs et confirmez
visuellement que la lumière ne filtre
pas au travers du support.
Remplacement des ampoules

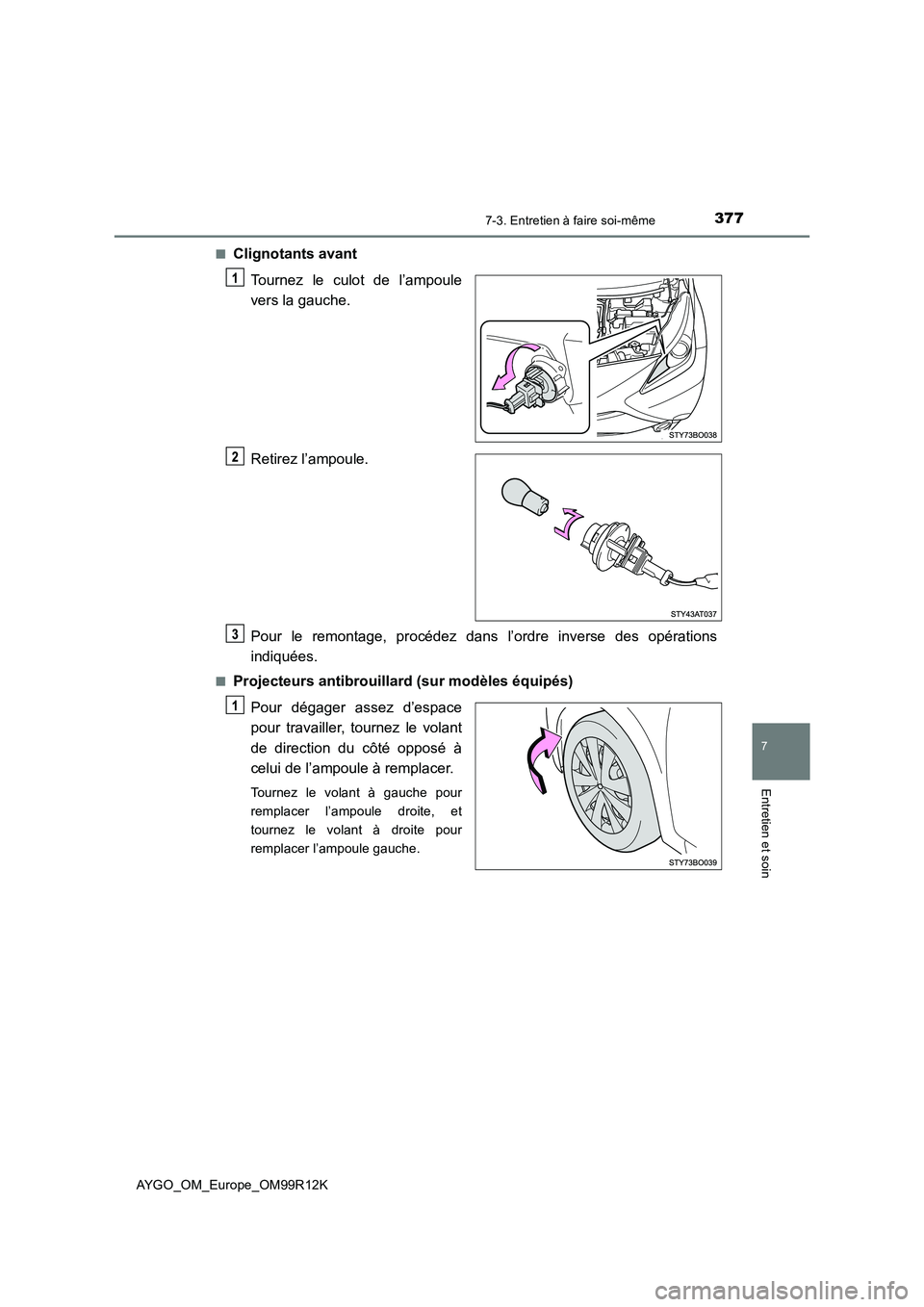

3777-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R12K
■Clignotants avant
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
■Projecteurs antibrouillard (sur modèles équipés)
Pour dégager assez d’espace
pour travailler, tournez le volant
de direction du côté opposé à
celui de l’ampoule à remplacer.
Tournez le volant à gauche pour
remplacer l’ampoule droite, et
tournez le volant à droite pour
remplacer l’ampoule gauche.

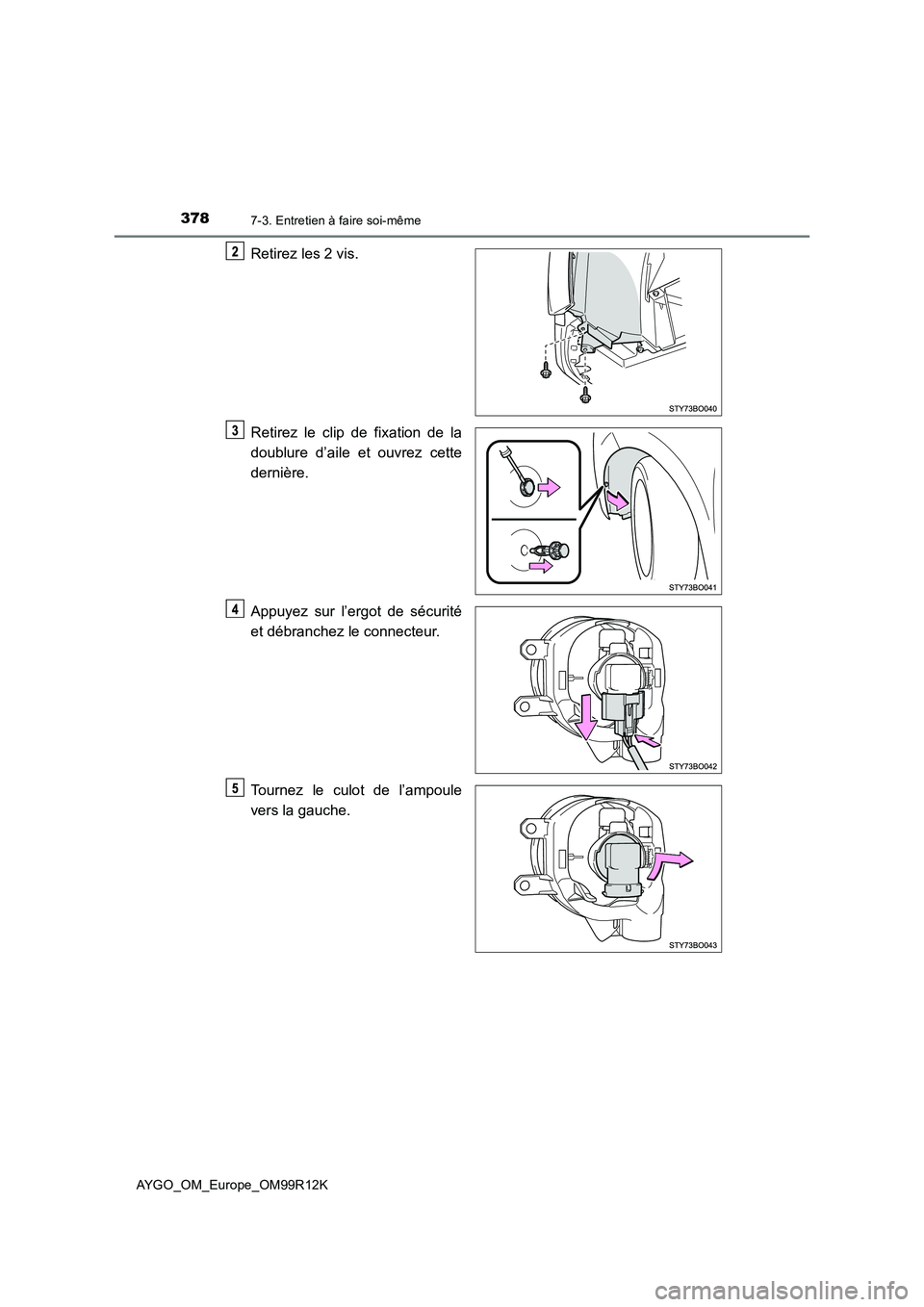

3787-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R12K
Retirez les 2 vis.
Retirez le clip de fixation de la
doublure d’aile et ouvrez cette
dernière.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Tournez le culot de l’ampoule
vers la gauche.

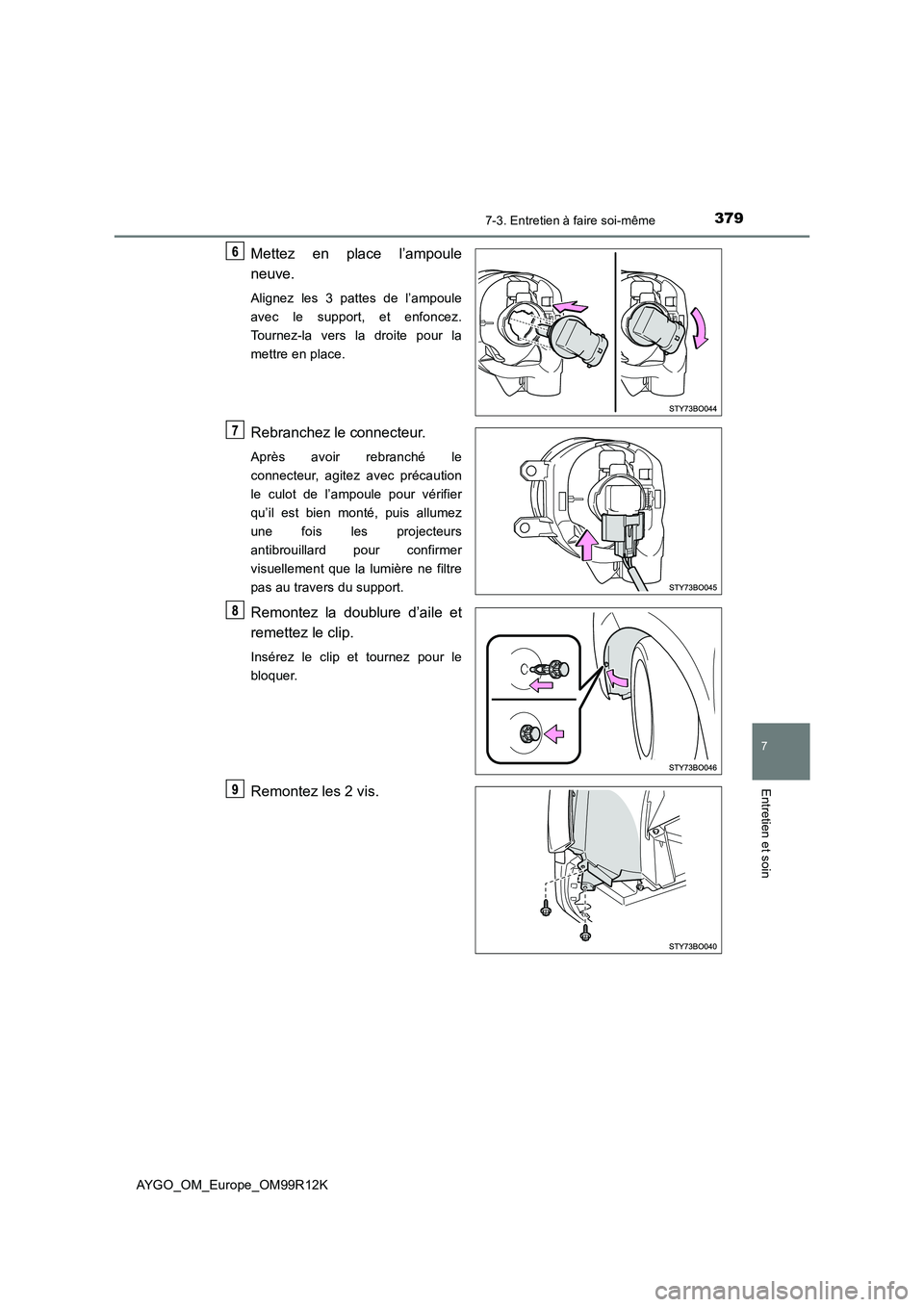

3797-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM99R12K
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez-la vers la droite pour la
mettre en place.
Rebranchez le connecteur.
Après avoir rebranché le
connecteur, agitez avec précaution
le culot de l’ampoule pour vérifier
qu’il est bien monté, puis allumez
une fois les projecteurs
antibrouillard pour confirmer
visuellement que la lumière ne filtre
pas au travers du support.
Remontez la doublure d’aile et
remettez le clip.
Insérez le clip et tournez pour le
bloquer.
Remontez les 2 vis.

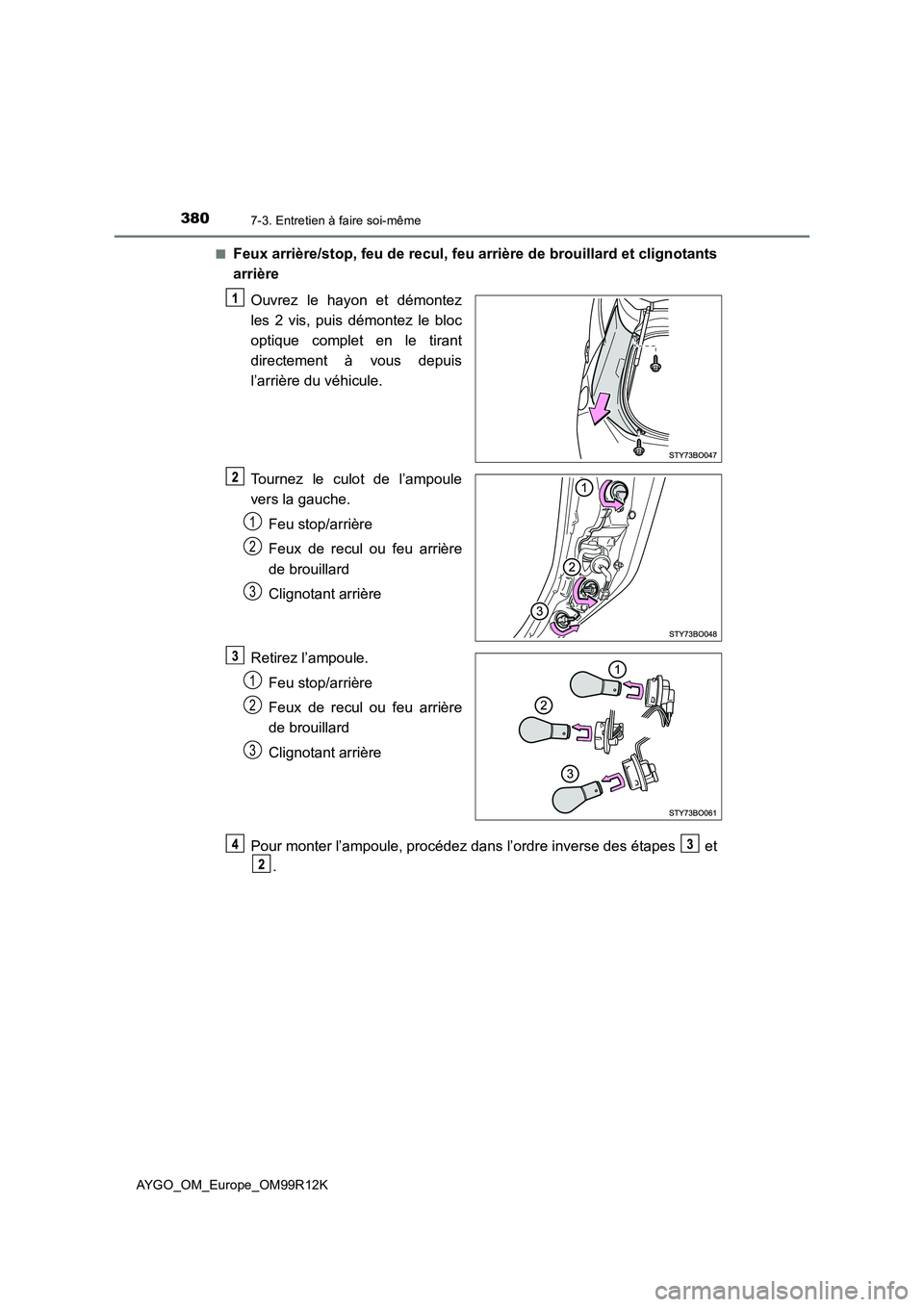

3807-3. Entretien à faire soi-même
AYGO_OM_Europe_OM99R12K
■Feux arrière/stop, feu de recul, feu arrière de brouillard et clignotants
arrière
Ouvrez le hayon et démontez
les 2 vis, puis démontez le bloc
optique complet en le tirant
directement à vous depuis
l’arrière du véhicule.
Tournez le culot de l’ampoule
vers la gauche.
Feu stop/arrière
Feux de recul ou feu arrière
de brouillard
Clignotant arrière
Retirez l’ampoule.
Feu stop/arrière
Feux de recul ou feu arrière
de brouillard
Clignotant arrière
Pour monter l’ampoule, procédez dans l’ordre inverse des étapes et
.
1
2
3
1
2
3
