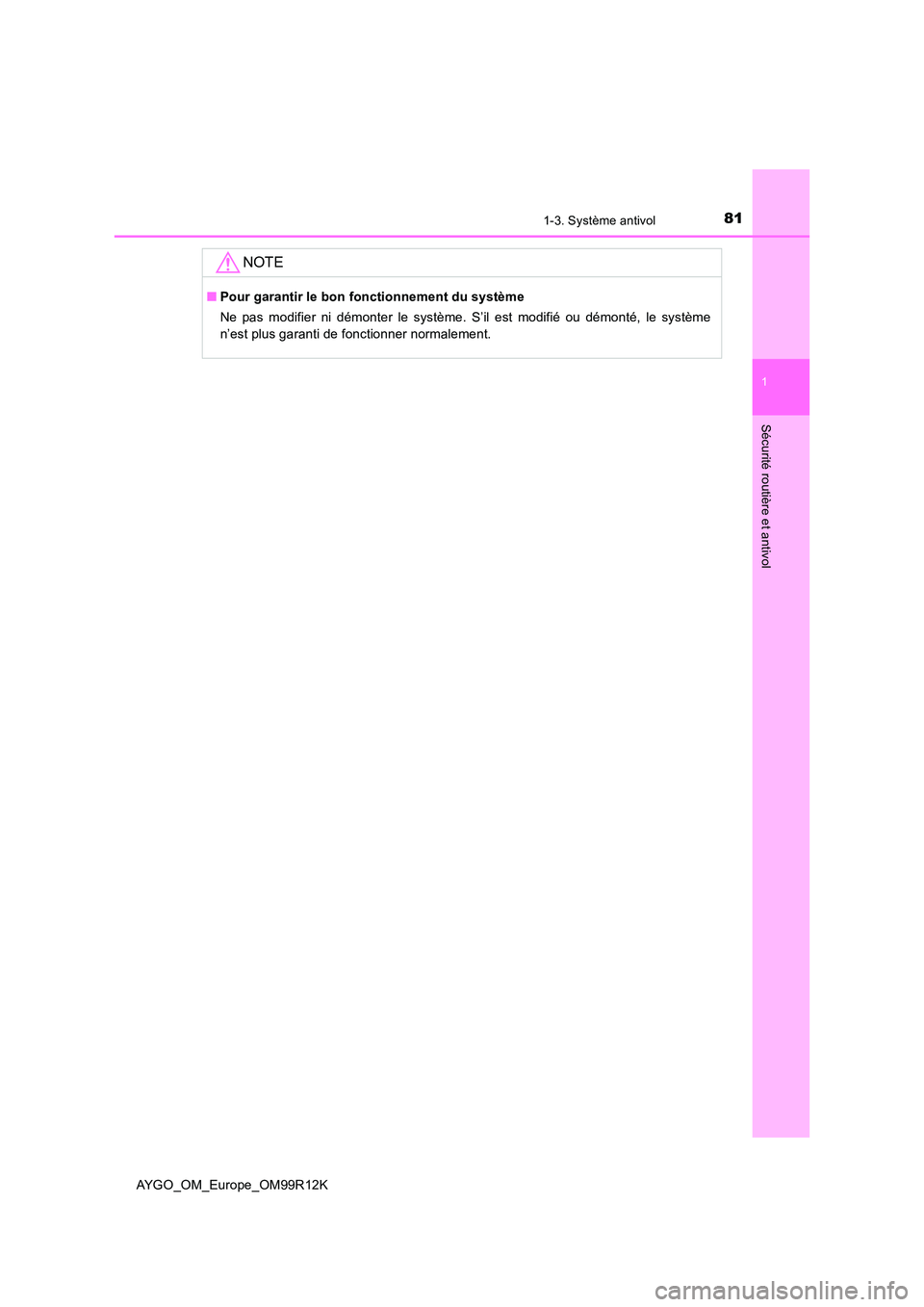

811-3. Système antivol
1
Sécurité routière et antivol
AYGO_OM_Europe_OM99R12K
NOTE
■Pour garantir le bon fonctionnement du système
Ne pas modifier ni démonter le système. S’il est modifié ou démonté, le système
n’est plus garanti de fonctionner normalement.

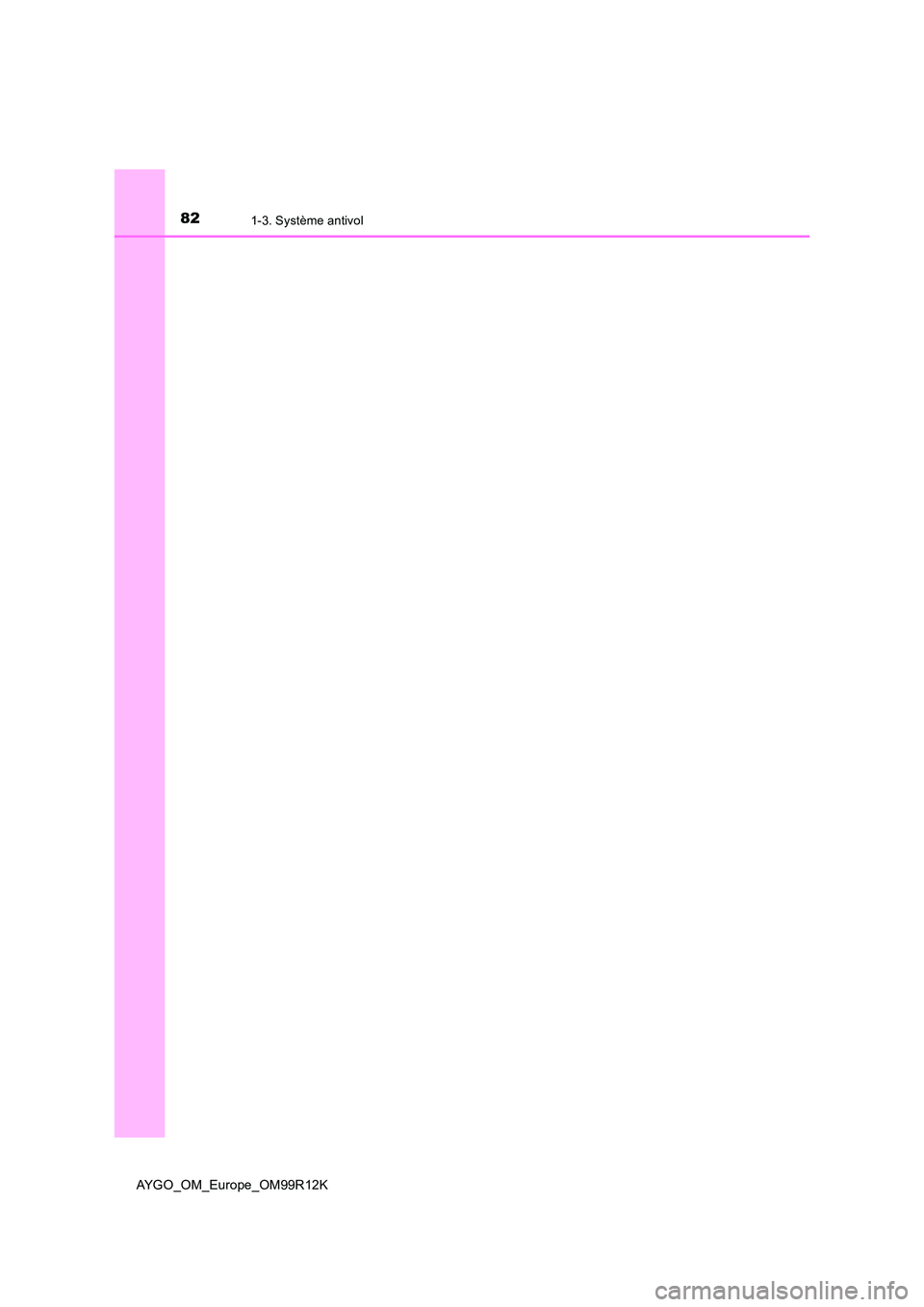

821-3. Système antivol
AYGO_OM_Europe_OM99R12K

83
2Combiné d’instruments
AYGO_OM_Europe_OM99R12K
2. Combiné d’instruments
Témoins d’alerte
et indicateurs .......................... 84
Instruments et compteurs.......... 89
Écran moniteur de conduite ...... 91

842. Combiné d’instruments
AYGO_OM_Europe_OM99R12K

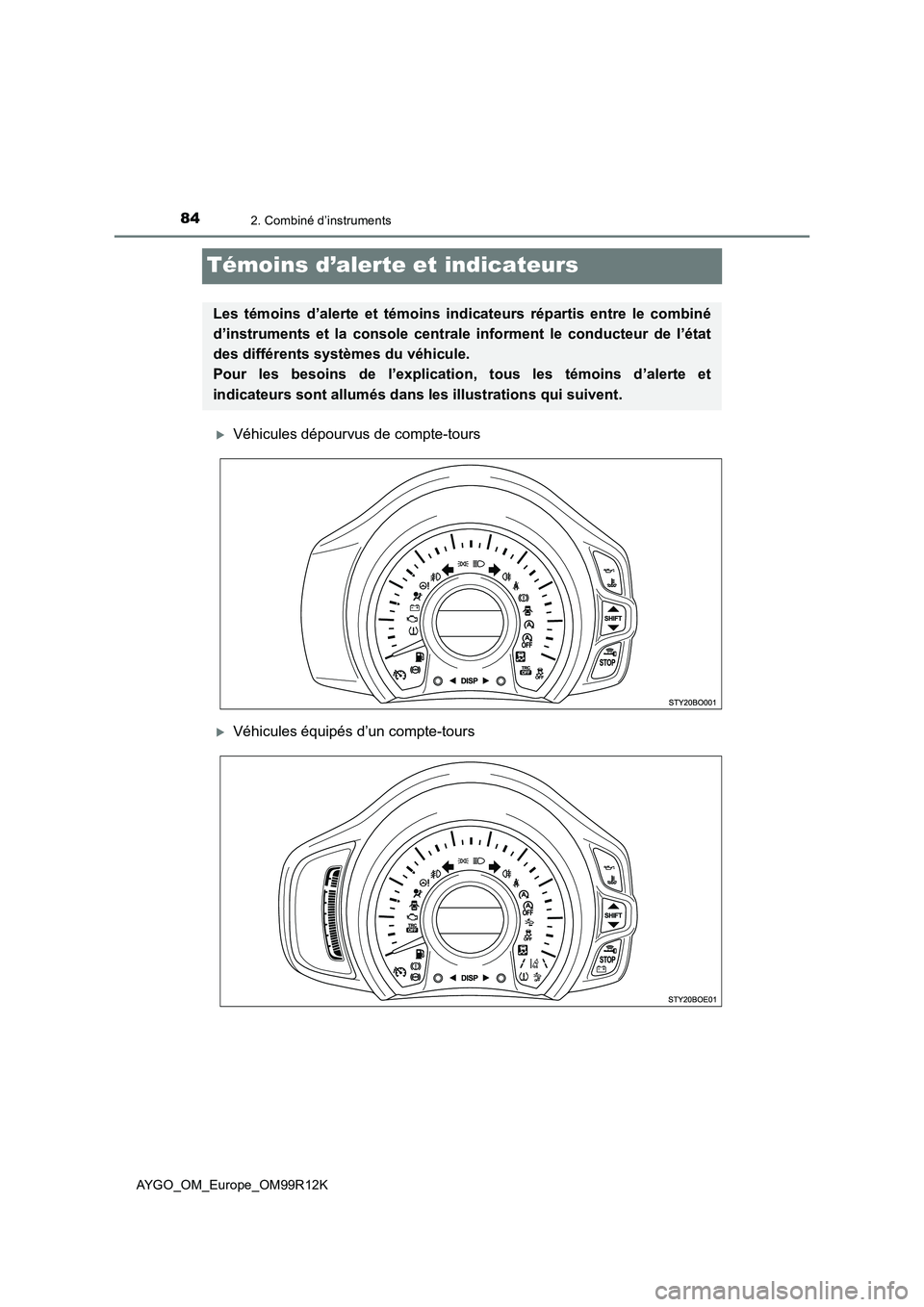

Témoins d’alerte et indicateurs
Véhicules dépourvus de compte-tours
Véhicules équipés d’un compte-tours
Les témoins d’alerte et témoins indicateurs répartis entre le combiné
d’instruments et la console centrale informent le conducteur de l’état
des différents systèmes du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.

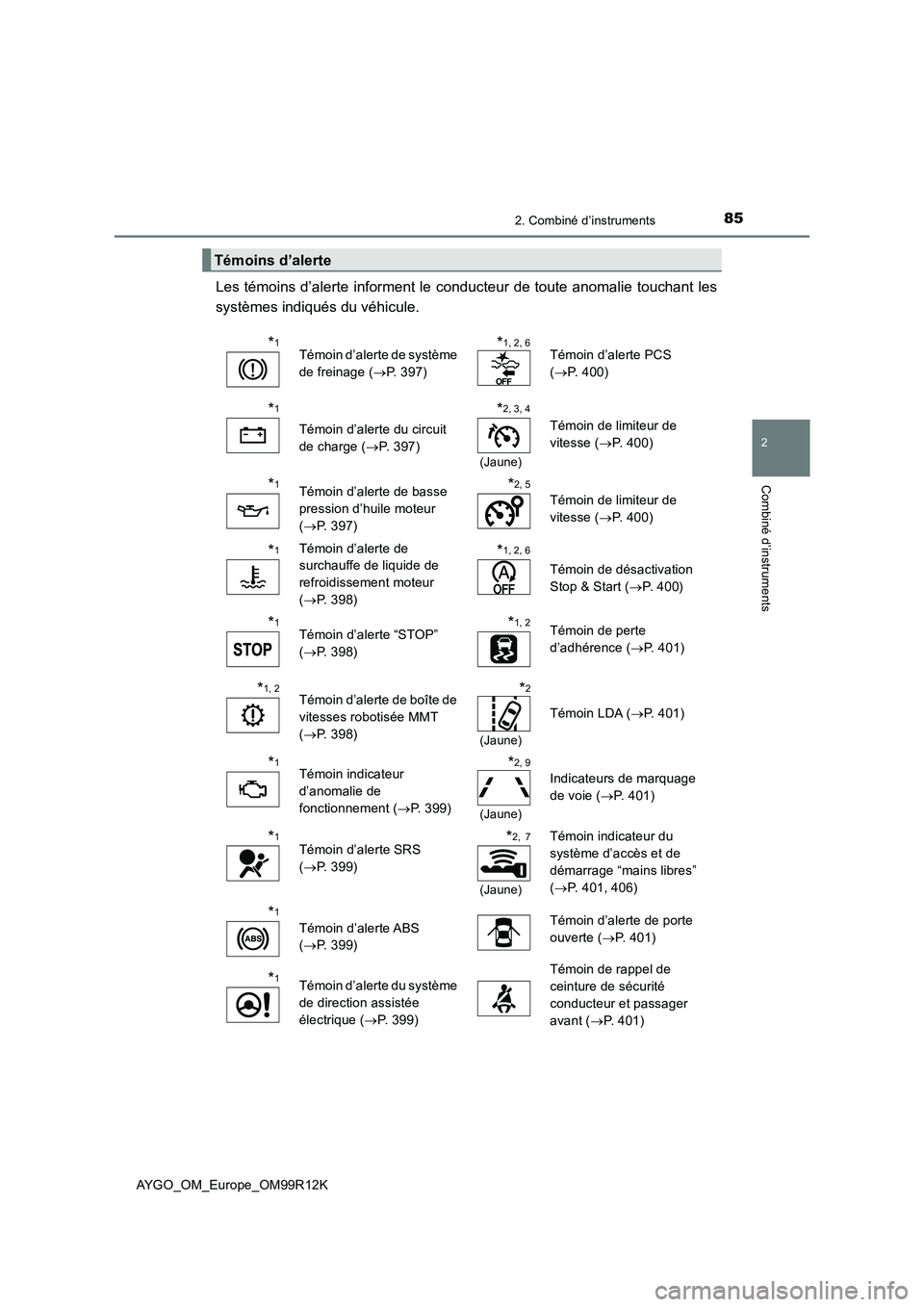

852. Combiné d’instruments
2
Combiné d’instruments
AYGO_OM_Europe_OM99R12K
Les témoins d’alerte informent le conducteur de toute anomalie touchant les
systèmes indiqués du véhicule.
Témoins d’alerte
*1Témoin d’alerte de système
de freinage ( P. 397)
*1, 2, 6Témoin d’alerte PCS
( P. 400)
*1
Témoin d’alerte du circuit
de charge ( P. 397)
*2, 3, 4
(Jaune)
Témoin de limiteur de
vitesse ( P. 400)
*1Témoin d’alerte de basse
pression d’huile moteur
( P. 397)
*2, 5
Témoin de limiteur de
vitesse ( P. 400)
*1Témoin d’alerte de
surchauffe de liquide de
refroidissement moteur
( P. 398)
*1, 2, 6
Témoin de désactivation
Stop & Start ( P. 4 0 0 )
*1Témoin d’alerte “STOP”
( P. 398)
*1, 2Témoin de perte
d’adhérence ( P. 401)
*1, 2Témoin d’alerte de boîte de
vitesses robotisée MMT
( P. 398)
*2
(Jaune)
Témoin LDA (P. 401)
*1Témoin indicateur
d’anomalie de
fonctionnement ( P. 399)
*2, 9
(Jaune)
Indicateurs de marquage
de voie ( P. 401)
*1Témoin d’alerte SRS
( P. 399)
*2, 7
(Jaune)
Témoin indicateur du
système d’accès et de
démarrage “mains libres”
( P. 401, 406)
*1
Témoin d’alerte ABS
( P. 399)
Témoin d’alerte de porte
ouverte ( P. 401)
*1Témoin d’alerte du système
de direction assistée
électrique ( P. 399)
Témoin de rappel de
ceinture de sécurité
conducteur et passager
avant ( P. 401)

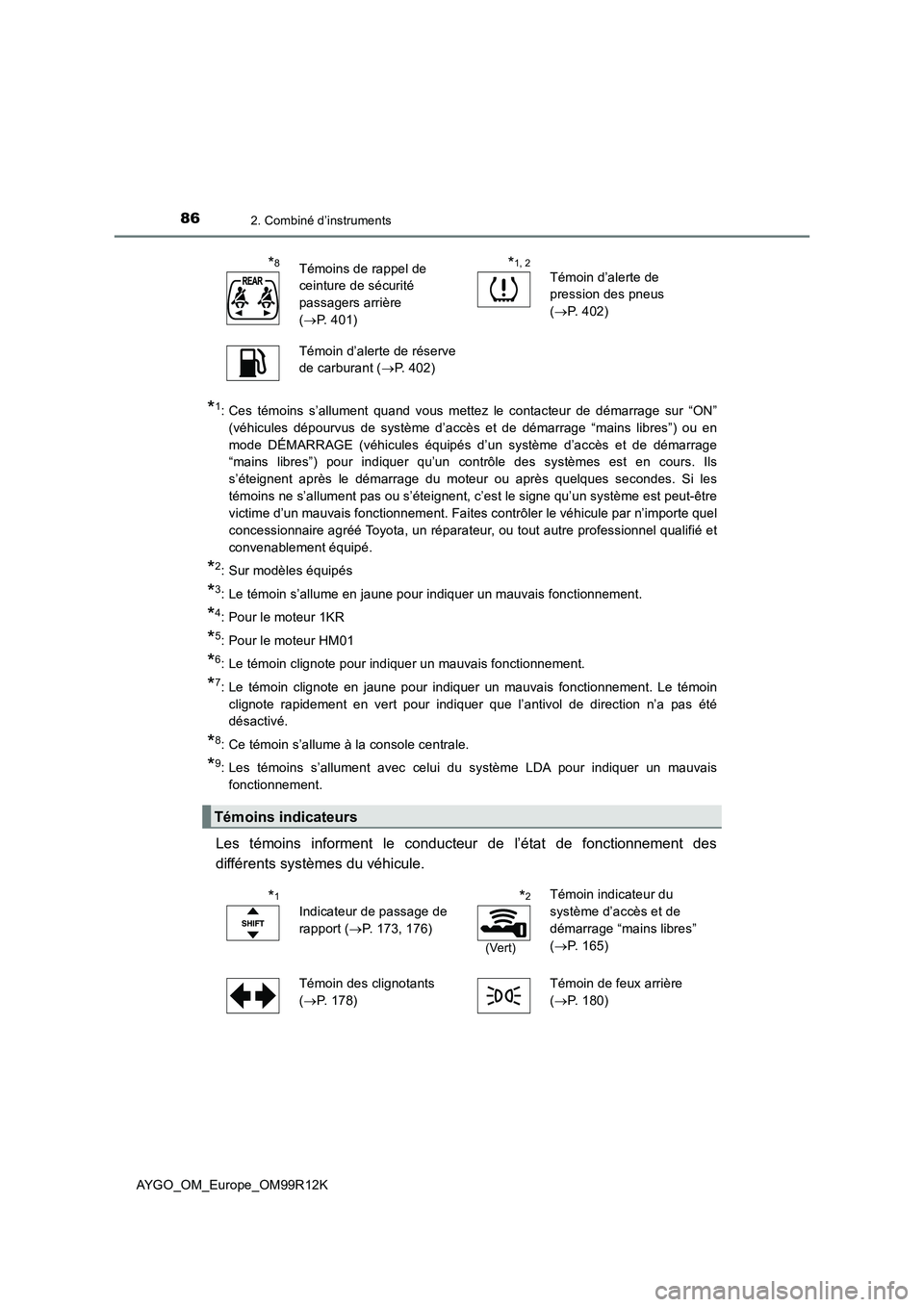

862. Combiné d’instruments
AYGO_OM_Europe_OM99R12K
*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes. Si les
témoins ne s’allument pas ou s’éteignent, c’est le signe qu’un système est peut-être
victime d’un mauvais fonctionnement. Faites contrôler le véhicule par n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
*2: Sur modèles équipés
*3: Le témoin s’allume en jaune pour indiquer un mauvais fonctionnement.
*4: Pour le moteur 1KR
*5: Pour le moteur HM01
*6: Le témoin clignote pour indiquer un mauvais fonctionnement.
*7: Le témoin clignote en jaune pour indiquer un mauvais fonctionnement. Le témoin
clignote rapidement en vert pour indiquer que l’antivol de direction n’a pas été
désactivé.
*8: Ce témoin s’allume à la console centrale.
*9: Les témoins s’allument avec celui du système LDA pour indiquer un mauvais
fonctionnement.
Les témoins informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
*8Témoins de rappel de
ceinture de sécurité
passagers arrière
( P. 401)
*1, 2Témoin d’alerte de
pression des pneus
( P. 402)
Témoin d’alerte de réserve
de carburant ( P. 402)
Témoins indicateurs
*1
Indicateur de passage de
rapport ( P. 173, 176)
*2
(Vert)
Témoin indicateur du
système d’accès et de
démarrage “mains libres”
( P. 165)
Témoin des clignotants
( P. 178)
Témoin de feux arrière
( P. 180)

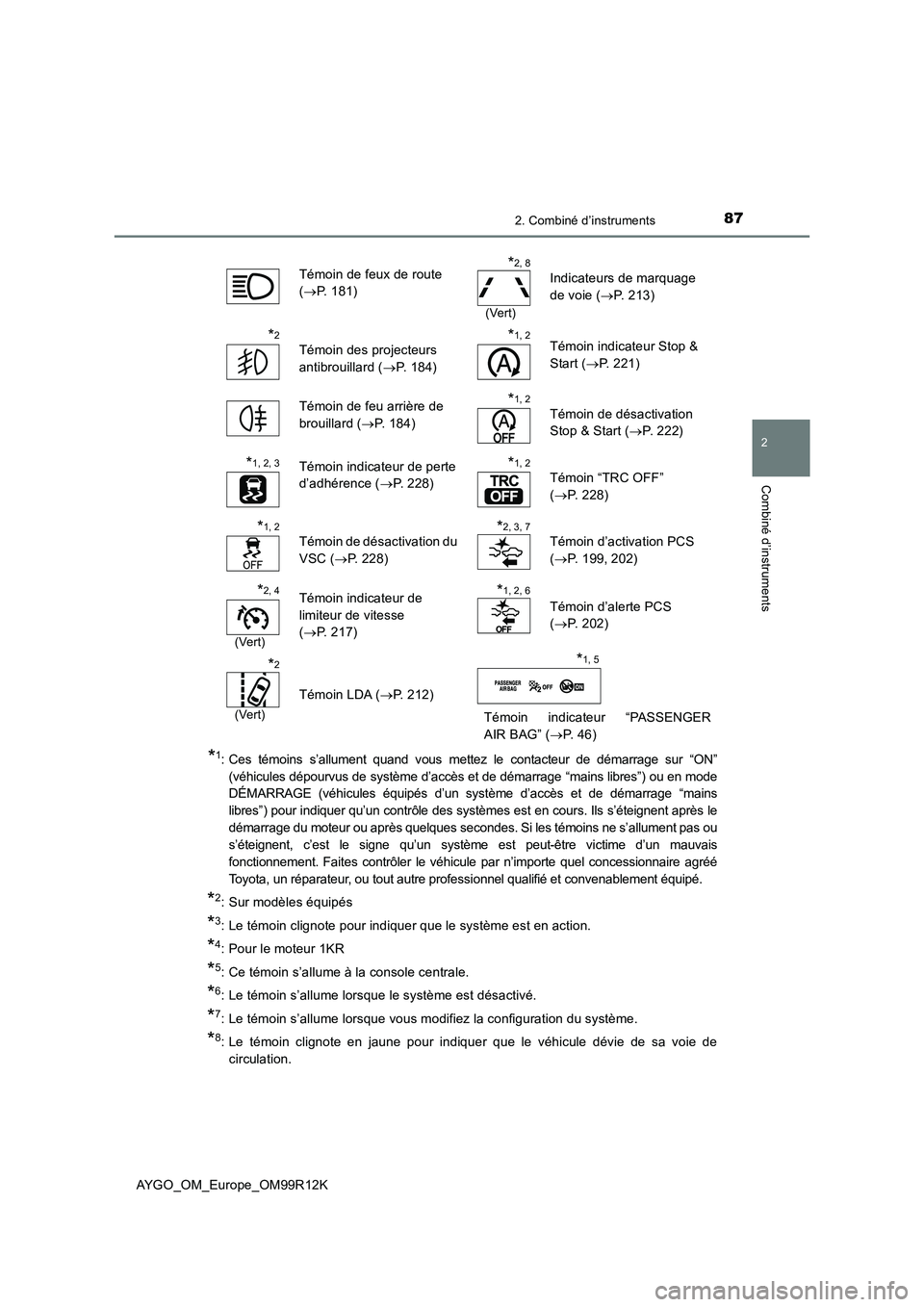

872. Combiné d’instruments
2
Combiné d’instruments
AYGO_OM_Europe_OM99R12K
*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en mode
DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage “mains
libres”) pour indiquer qu’un contrôle des systèm es est en cours. Ils s’éteignent après le
démarrage du moteur ou après quelques secondes. Si les témoins ne s’allument pas ou
s’éteignent, c’est le signe qu’un système est peut-être victime d’un mauvais
fonctionnement. Faites contrôler le véhicule par n’importe quel concessionnaire agréé
Toyota, un réparateur, ou tout autre professionnel qualifié et convenablement équipé.
*2: Sur modèles équipés
*3: Le témoin clignote pour indiquer que le système est en action.
*4: Pour le moteur 1KR
*5: Ce témoin s’allume à la console centrale.
*6: Le témoin s’allume lorsque le système est désactivé.
*7: Le témoin s’allume lorsque vous modifiez la configuration du système.
*8: Le témoin clignote en jaune pour indiquer que le véhicule dévie de sa voie de
circulation.
Témoin de feux de route
( P. 181)
*2, 8
(Vert)
Indicateurs de marquage
de voie ( P. 213)
*2
Témoin des projecteurs
antibrouillard ( P. 1 8 4 )
*1, 2Témoin indicateur Stop &
Start ( P. 221)
Témoin de feu arrière de
brouillard ( P. 184)
*1, 2
Témoin de désactivation
Stop & Start ( P. 2 2 2 )
*1, 2, 3Témoin indicateur de perte
d’adhérence ( P. 228)
*1, 2
Témoin “TRC OFF”
( P. 228)
*1, 2
Témoin de désactivation du
VSC ( P. 228)
*2, 3, 7
Témoin d’activation PCS
( P. 199, 202)
*2, 4
(Vert)
Témoin indicateur de
limiteur de vitesse
( P. 217)
*1, 2, 6
Témoin d’alerte PCS
( P. 202)
*2
(Vert)
Témoin LDA (P. 212)
Témoin indicateur “PASSENGER
AIR BAG” ( P. 46)
*1, 5

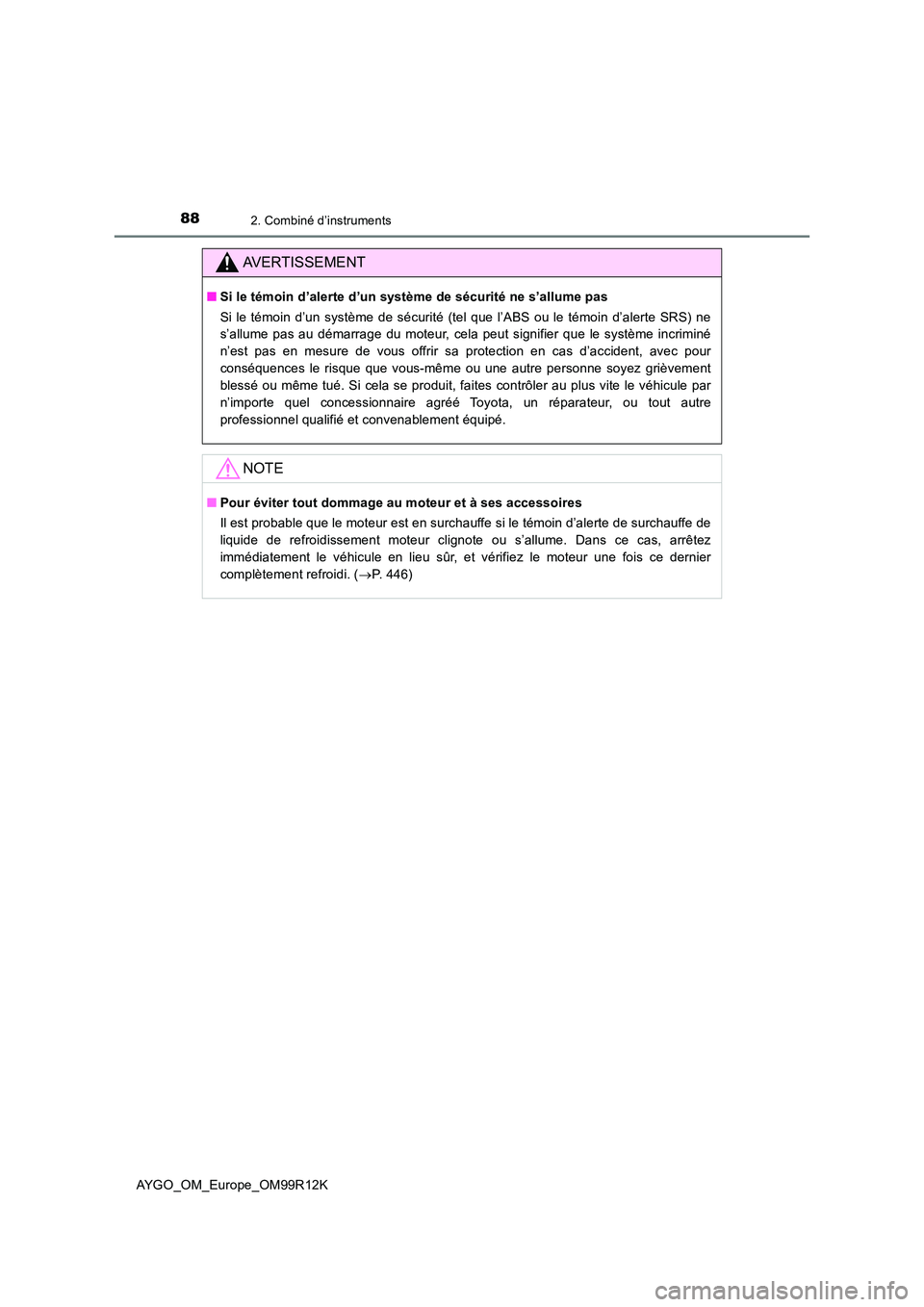

882. Combiné d’instruments
AYGO_OM_Europe_OM99R12K
AVERTISSEMENT
■Si le témoin d’alerte d’un système de sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que l’ABS ou le témoin d’alerte SRS) ne
s’allume pas au démarrage du moteur, cela peut signifier que le système incriminé
n’est pas en mesure de vous offrir sa protection en cas d’accident, avec pour
conséquences le risque que vous-même ou une autre personne soyez grièvement
blessé ou même tué. Si cela se produit, faites contrôler au plus vite le véhicule par
n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
NOTE
■ Pour éviter tout dommage au moteur et à ses accessoires
Il est probable que le moteur est en surchauffe si le témoin d’alerte de surchauffe de
liquide de refroidissement moteur clignote ou s’allume. Dans ce cas, arrêtez
immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier
complètement refroidi. ( P. 4 4 6 )

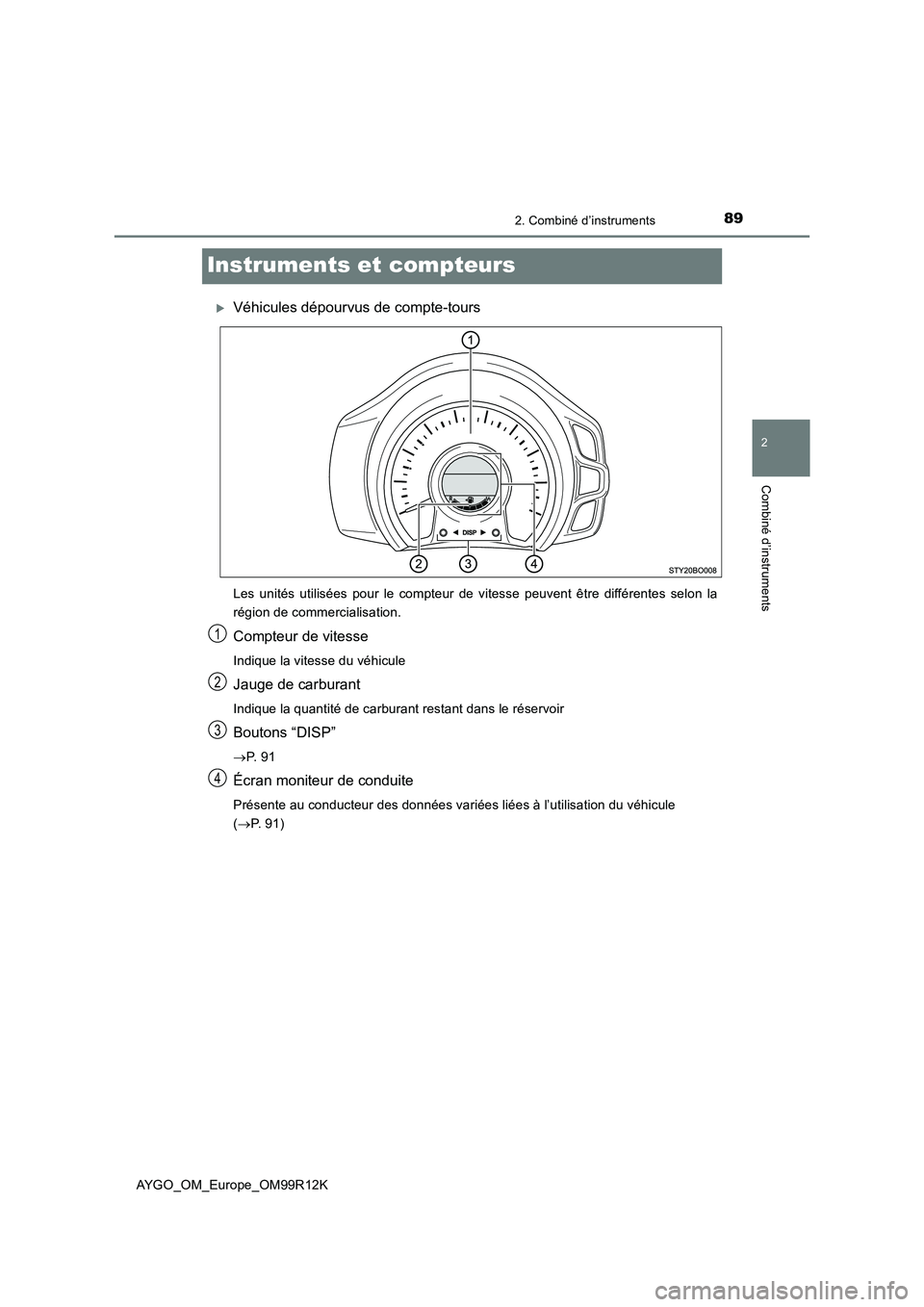

89
2
2. Combiné d’instruments
Combiné d’instruments
AYGO_OM_Europe_OM99R12K
Instruments et compteurs
Véhicules dépourvus de compte-tours
Les unités utilisées pour le compteur de vitesse peuvent être différentes selon la
région de commercialisation.
Compteur de vitesse
Indique la vitesse du véhicule
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir
Boutons “DISP”
 P. 9 1
Écran moniteur de conduite
Présente au conducteur des données variées liées à l’utilisation du véhicule
( P. 9 1 )
1
2
3
4

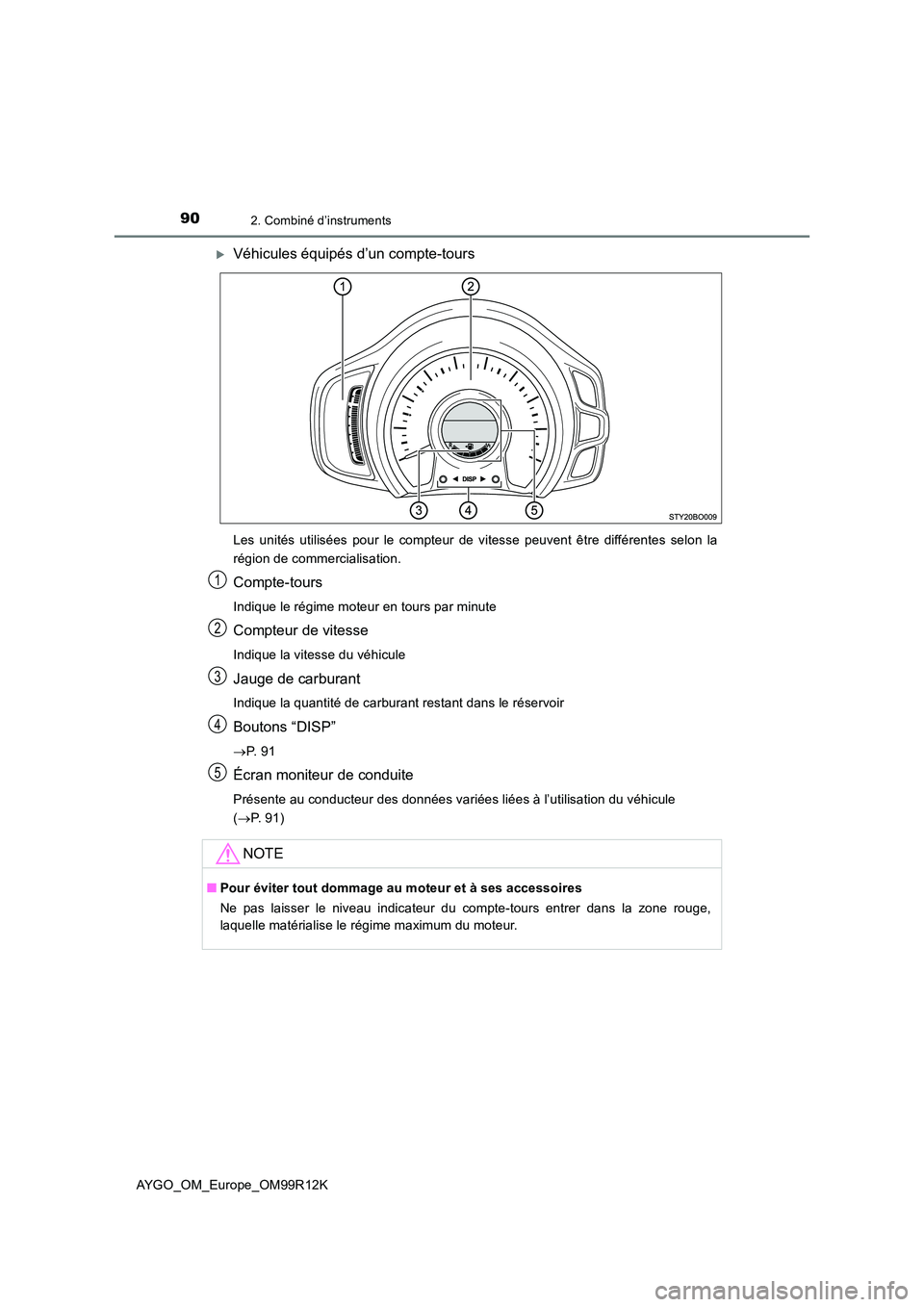

902. Combiné d’instruments
AYGO_OM_Europe_OM99R12K
Véhicules équipés d’un compte-tours
Les unités utilisées pour le compteur de vitesse peuvent être différentes selon la
région de commercialisation.
Compte-tours
Indique le régime moteur en tours par minute
Compteur de vitesse
Indique la vitesse du véhicule
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir
Boutons “DISP”
 P. 9 1
Écran moniteur de conduite
Présente au conducteur des données variées liées à l’utilisation du véhicule
( P. 9 1 )
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
Ne pas laisser le niveau indicateur du compte-tours entrer dans la zone rouge,
laquelle matérialise le régime maximum du moteur.
1
2
3
4
5
