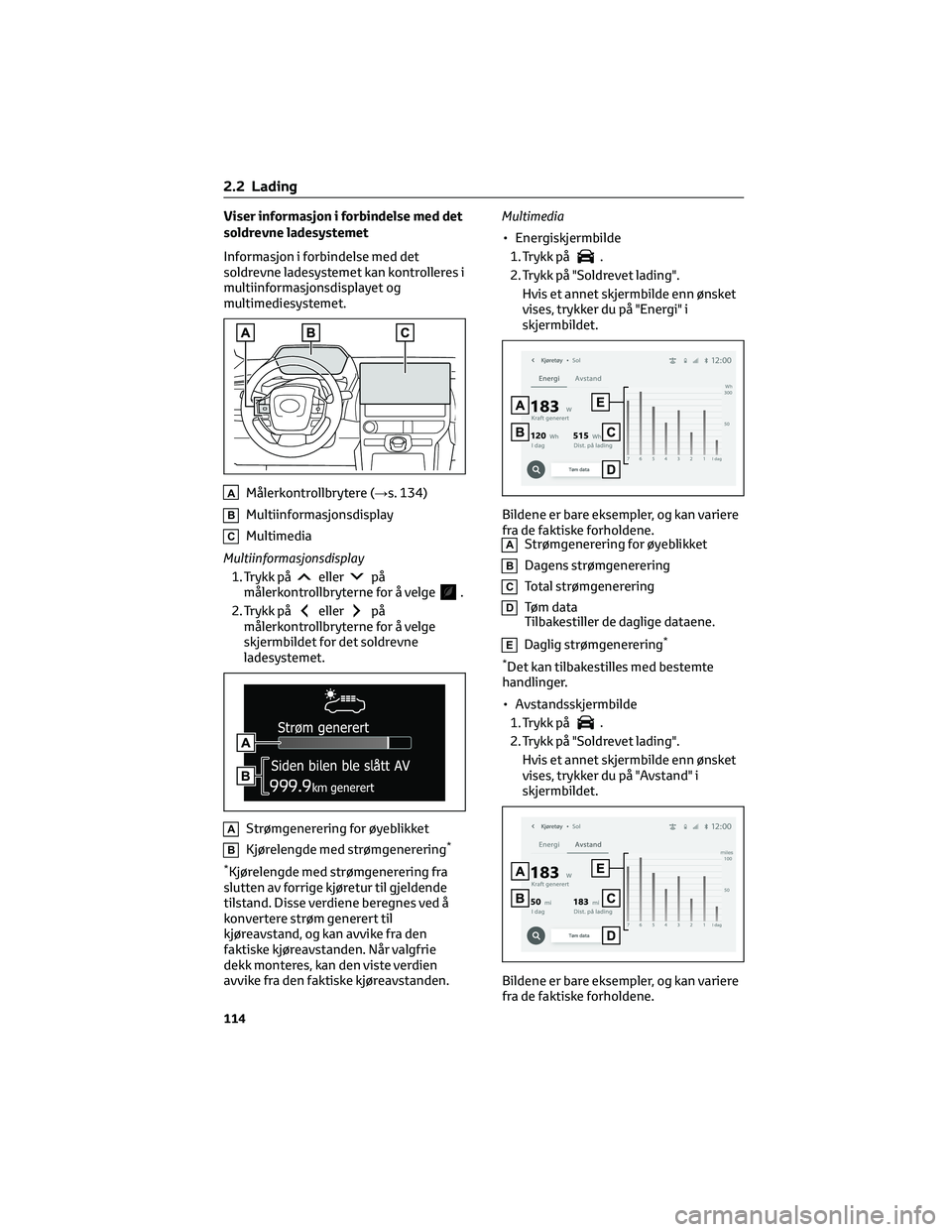

Viser informasjon i forbindelse med det
soldrevne ladesystemet
Informasjon i forbindelse med det
soldrevne ladesystemet kan kontrolleres i
multiinformasjonsdisplayet og
multimediesystemet.
AMålerkontrollbrytere (→s. 134)
BMultiinformasjonsdisplay
CMultimedia
Multiinformasjonsdisplay 1. Trykk på
ellerpå
målerkontrollbryterne for å velge.
2. Trykk på
ellerpå
målerkontrollbryterne for å velge
skjermbildet for det soldrevne
ladesystemet.
AStrømgenerering for øyeblikket
BKjørelengde med strømgenerering*
*
Kjørelengde med strømgenerering fra
slutten av forrige kjøretur til gjeldende
tilstand. Disse verdiene beregnes ved å
konvertere strøm generert til
kjøreavstand, og kan avvike fra den
faktiske kjøreavstanden. Når valgfrie
dekk monteres, kan den viste verdien
avvike fra den faktiske kjøreavstanden. Multimedia
• Energiskjermbilde
1. Trykk på
.
2. Trykk på "Soldrevet lading". Hvis et annet skjermbilde enn ønsket
vises, trykker du på "Energi" i
skjermbildet.
Bildene er bare eksempler, og kan variere
fra de faktiske forholdene.
AStrømgenerering for øyeblikket
BDagens strømgenerering
CTotal strømgenerering
DTøm data
Tilbakestiller de daglige dataene.
EDaglig strømgenerering*
*
Det kan tilbakestilles med bestemte
handlinger.
• Avstandsskjermbilde
1. Trykk på
.
2. Trykk på "Soldrevet lading". Hvis et annet skjermbilde enn ønsket
vises, trykker du på "Avstand" i
skjermbildet.
Bildene er bare eksempler, og kan variere
fra de faktiske forholdene.
2.2 Lading
114

OBS(Fortsettelse)
kraftige slag eller makt med skarpe
gjenstander fra det innvendige
taket i kupeen.
• Hvis solcelletaket blir skadet, må du
ikke berøre det skadede området.
Kontakt umiddelbart en autorisert
Toyota-forhandler, et verksted
OBS(Fortsettelse)
autorisert av Toyota eller et annet
pålitelig verksted.
Hvis bagasje lastes på taket
→s. 183
2.2.13 Når lading ikke kan utføres
Kontroller følgende punkter hvis ladingen ikke starter selv om vanlig fremgangsmåte
følges. Se også s. 121 hvis en melding vises i multiinformasjonsdisplayet.
Når lading ikke kan utføres
Se følgende tabell og utfør nødvendige tiltak.
Feilvarselindikatoren på ladekretsbryteren blinker
Sannsynlig årsak Korrigerende handling
Deteksjonsfunksjonen for strømlek-
kasje eller selvdiagnosefunksjonen
er i drift, og strømmen er slått avHvis det er for lav spenning, kan feilindikatoren blinke
ved støyforstyrrelser. Tilbakestill og koble til en pålite-
lig strømkilde. (→s. 77)
Hvis ladingen ikke starter, stopper du ladingen umid-
delbart og kontakter en autorisert Toyota-forhandler,
et verksted autorisert av Toyota eller et annet pålitelig
verksted.
Ladeindikatoren til ladeporten lyser ikke selv om ladekontakten er koblet til.
Sannsynlig årsak Korrigerende handling
Støpselet er ikke riktig tilkoblet
kontaktenKontroller at støpselet er riktig tilkoblet kontakten.
Det er strømbrudd Utfør ladeprosedyren på nytt når strømmen er tilbake.
En ekstern bryter er slått av Hvis en ekstern bryter er montert, slår du på bryteren.
Sikringen i huset er utløst og strøm-
men er bruttKontroller at sikringen ikke er utløst. Hvis det ikke fin-
nes feil, kontrollerer du om bilen kan lades fra en annen
stikkontakt.
Hvis lading er mulig, kan det være feil på den første
stikkontakten. Kontakt driftsleder, bygningsansvarlig
eller en elektriker.
Kortslutning mellom ladekretsbry-
teren og støpseletStopp ladingen umiddelbart og kontakt en autorisert
Toyota-forhandler, et verksted autorisert av Toyota el-
ler et annet pålitelig verksted.
2.2 Lading
116

Sannsynlig årsak Korrigerende handling
Ladekontakten er ikke koblet riktig
til ladeinntaketKontroller tilkoblingen til AC-ladekontakten.
■Koble til AC-ladekontakten ved å sette den godt inn.
■Kontroller at ladeportens ladeindikator er slått på
etter at du har koblet til ladekontakten for
vekselstrøm.
Hvis ladeindikatoren til ladeporten for vekselstrøm ikke
lyser selv om ladekontakten for vekselstrøm er koblet
til riktig, kan det være en feil i systemet. Stopp ladingen
umiddelbart og kontakt en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et
annet pålitelig verksted.
Batteriet er allerede fulladet Lading utføres ikke når batteriet er fulladet.
Vekselstrømladeren fungerer ikkeKontakt bygningsansvarlig hvis det er et problem med
vekselstrømladeren.
Ladeindikatoren til ladeporten blinker og lading kan ikke utføres.
Sannsynlig årsak Korrigerende handling
Når ladeindikatoren på ladeporten
blinker normalt
*: Ladetidsplan er
registrertVent til innstilt tidspunkt hvis du ønsker å lade ifølge
ladetidsplanen.
Hvis du vil starte ladingen, setter du "Lad nå" til på.
(→s. 106, s. 110)
Når ladeindikatoren til ladeporten
blinker raskt
*: Det har oppstått en
feil i en ekstern strømkilde eller i
bilenEn melding vises i multiinformasjonsdisplayet når ten-
ningsbryteren er slått av. Følg instruksjonene som vises
i multiinformasjonsdisplayet.
*Se s. 73 for informasjon om lysene og blinkingen til ladeindikatoren for ladeporten.
2.2 Lading
117
2
Elektrisk bilsystem

Hvis en melding i forbindelse med
lading vises
Når en dør åpnes mens strømbryteren er
slått av etter lading, vises en melding i
multiinformasjonsdisplayet.
Følg instruksjonene på skjermen når det
skjer.
Hvis "Charging Stopped Due to Pulled Charging Connector" (Lading avsluttet pga.
frakoblet ladekontakt) vises
Sannsynlig årsak Korrigerende handling
AC-ladekontakt fjernes under AC-lading
Når AC-ladekontakten fjernes under AC-
lading, stopper ladingen. Koble til AC-
ladekontakten igjen hvis du vil lade batteriet
fullstendig. Etter at batteriet er fullt oppladet, fjernes
AC-ladekontakten mens batteriet lades igjen,
fordi strømforbrukende funksjoner
*har blitt
brukt og den gjenværende ladingen nå er re-
dusert.
AC-ladekontakten er ikke riktig tilkobletKontroller tilkoblingen til AC-ladekontakten.
■Koble til AC-ladekontakten ved å sette den
godt inn.
■Kontroller at ladeportens ladeindikator er
slått på etter at du har koblet til
AC-ladekontakten.
Hvis lading ikke kan utføres selv om riktig
fremgangsmåte ble fulgt, må bilen
kontrolleres av en autorisert Toyota-
forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
AC-ladekontakt ble låst opp under AC-ladingNår AC-ladekontakten låses opp under AC-
lading, stopper ladingen. Koble til AC-
ladekontakten igjen for å fortsette ladingen.
*Elektrisitet forbrukes når oppvarming av batteriet er i bruk (→s. 86), det fjernstyrte
klimaanlegget (→s. 338).
Hvis "Charging Complete Limited Charge Due to Battery Temp" (lading fullført.
Begrenset lading pga. batteritemperatur) vises
Sannsynlig årsak Korrigerende handling
Ladingen ble stoppet for å beskytte batteriet,
fordi det var varmt i en bestemt periode.La batteriet kjøles ned, og utfør lading igjen
hvis ladenivået ikke har nådd ønsket nivå.
2.2 Lading
121
2
Elektrisk bilsystem

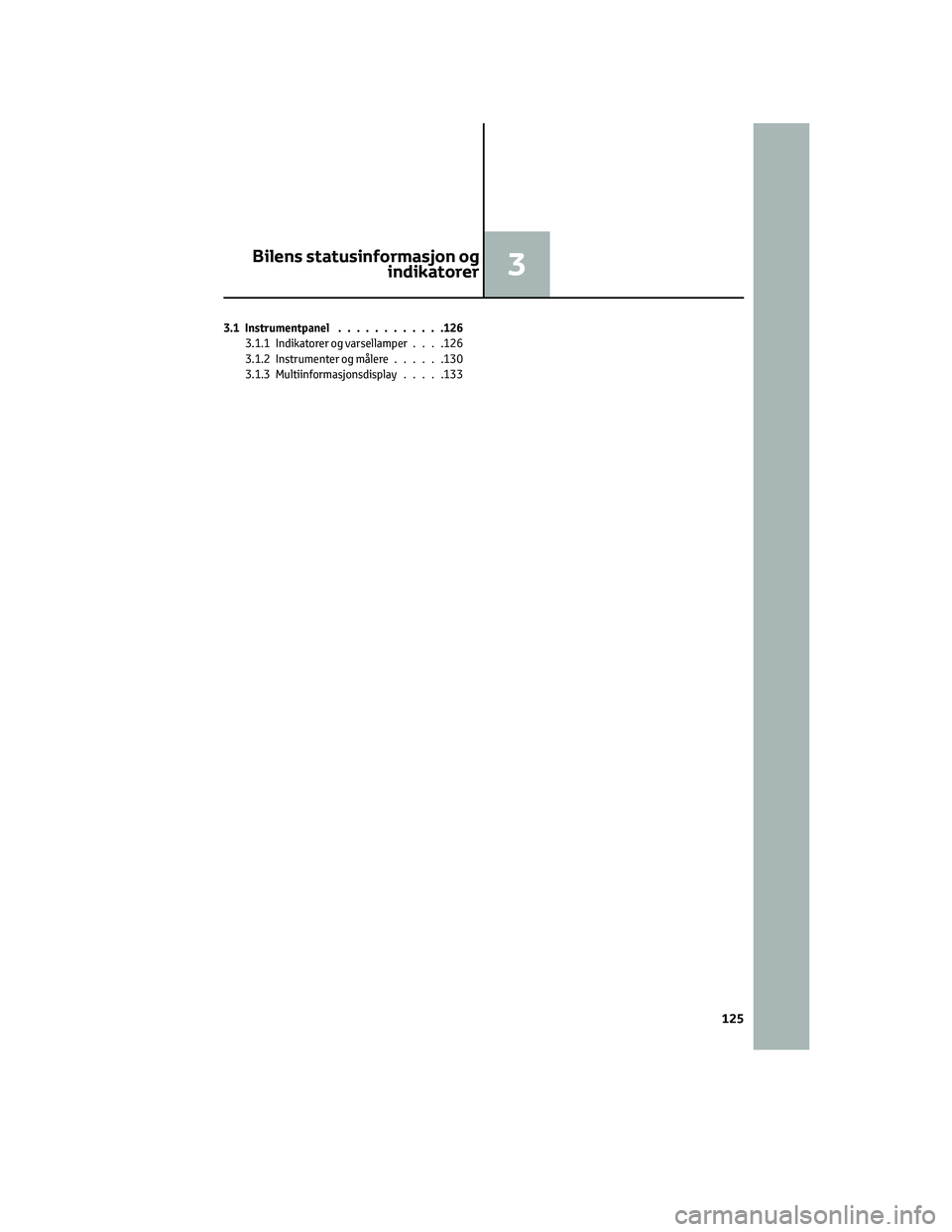

3.1 Instrumentpanel............126
3.1.1 Indikatorer og varsellamper....126
3.1.2 Instrumenter og målere......130
3.1.3 Multiinformasjonsdisplay.....133
Bilens statusinformasjon og
indikatorer3
125

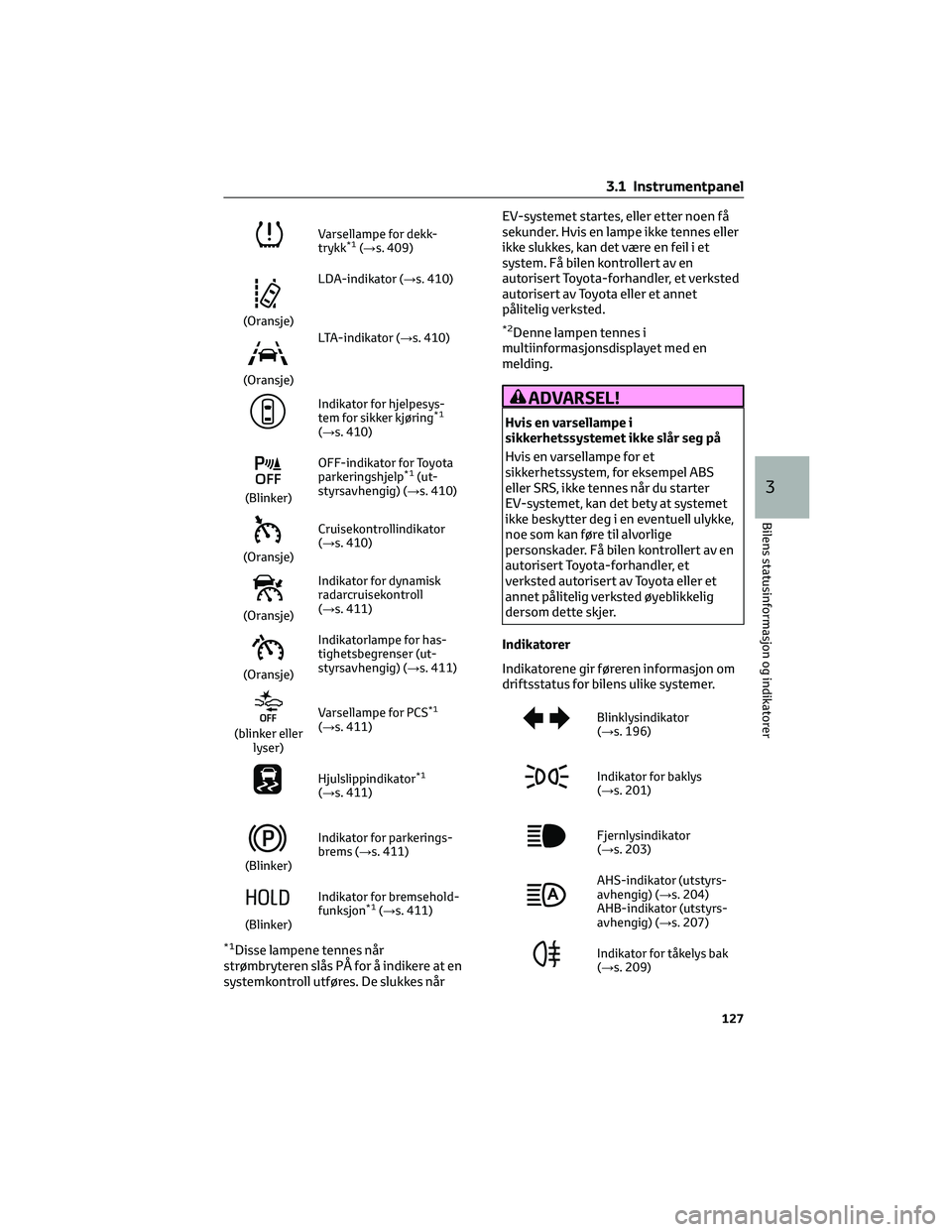

Varsellampe for dekk-
trykk*1(→s. 409)
(Oransje)LDA-indikator (→s. 410)
(Oransje)LTA-indikator (→s. 410)
Indikator for hjelpesys-
tem for sikker kjøring*1
(→s. 410)
(Blinker)OFF-indikator for Toyota
parkeringshjelp
*1(ut-
styrsavhengig) (→s. 410)
(Oransje)Cruisekontrollindikator
(→s. 410)
(Oransje)Indikator for dynamisk
radarcruisekontroll
(→s. 411)
(Oransje)Indikatorlampe for has-
tighetsbegrenser (ut-
styrsavhengig) (→s. 411)
(blinker eller
lyser)Varsellampe for PCS
*1
(→s. 411)
Hjulslippindikator*1
(→s. 411)
(Blinker)Indikator for parkerings-
brems (→s. 411)
(Blinker)Indikator for bremsehold-
funksjon
*1(→s. 411)
*1Disse lampene tennes når
strømbryteren slås PÅ for å indikere at en
systemkontroll utføres. De slukkes nårEV-systemet startes, eller etter noen få
sekunder. Hvis en lampe ikke tennes eller
ikke slukkes, kan det være en feil i et
system. Få bilen kontrollert av en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
*2Denne lampen tennes i
multiinformasjonsdisplayet med en
melding.
ADVARSEL!
Hvis en varsellampe i
sikkerhetssystemet ikke slår seg på
Hvis en varsellampe for et
sikkerhetssystem, for eksempel ABS
eller SRS, ikke tennes når du starter
EV-systemet, kan det bety at systemet
ikke beskytter deg i en eventuell ulykke,
noe som kan føre til alvorlige
personskader. Få bilen kontrollert av en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted øyeblikkelig
dersom dette skjer.
Indikatorer
Indikatorene gir føreren informasjon om
driftsstatus for bilens ulike systemer.
Blinklysindikator
(→s. 196)
Indikator for baklys
(→s. 201)
Fjernlysindikator
(→s. 203)
AHS-indikator (utstyrs-
avhengig) (→s. 204)
AHB-indikator (utstyrs-
avhengig) (→s. 207)
Indikator for tåkelys bak
(→s. 209)
3.1 Instrumentpanel
127
3
Bilens statusinformasjon og indikatorer

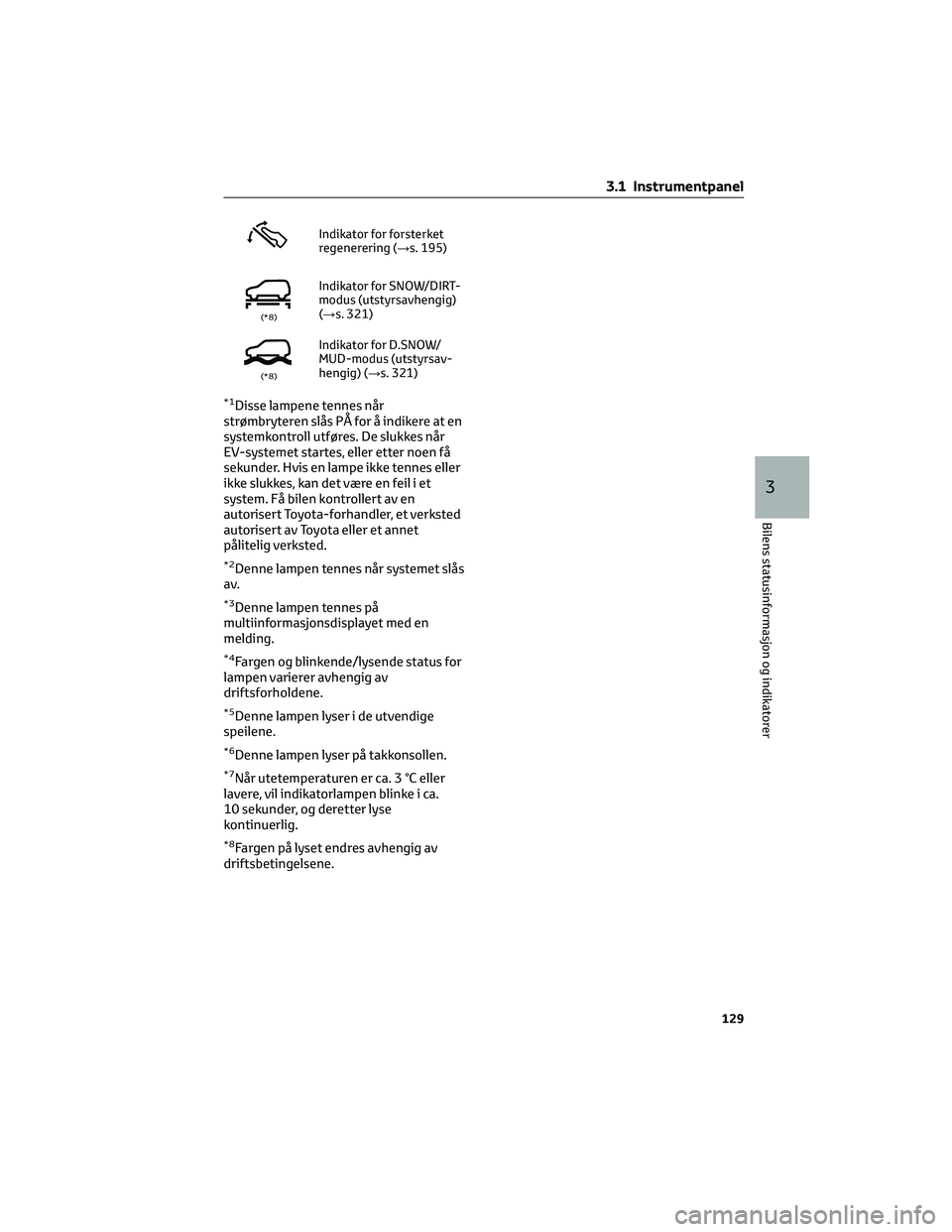

Indikator for forsterket
regenerering (→s. 195)
(*8)
Indikator for SNOW/DIRT-
modus (utstyrsavhengig)
(→s. 321)
(*8)
Indikator for D.SNOW/
MUD-modus (utstyrsav-
hengig) (→s. 321)
*1Disse lampene tennes når
strømbryteren slås PÅ for å indikere at en
systemkontroll utføres. De slukkes når
EV-systemet startes, eller etter noen få
sekunder. Hvis en lampe ikke tennes eller
ikke slukkes, kan det være en feil i et
system. Få bilen kontrollert av en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
*2Denne lampen tennes når systemet slås
av.
*3Denne lampen tennes på
multiinformasjonsdisplayet med en
melding.
*4Fargen og blinkende/lysende status for
lampen varierer avhengig av
driftsforholdene.
*5Denne lampen lyser i de utvendige
speilene.
*6Denne lampen lyser på takkonsollen.
*7Når utetemperaturen er ca. 3 °C eller
lavere, vil indikatorlampen blinke i ca.
10 sekunder, og deretter lyse
kontinuerlig.
*8Fargen på lyset endres avhengig av
driftsbetingelsene.
3.1 Instrumentpanel
129
3
Bilens statusinformasjon og indikatorer

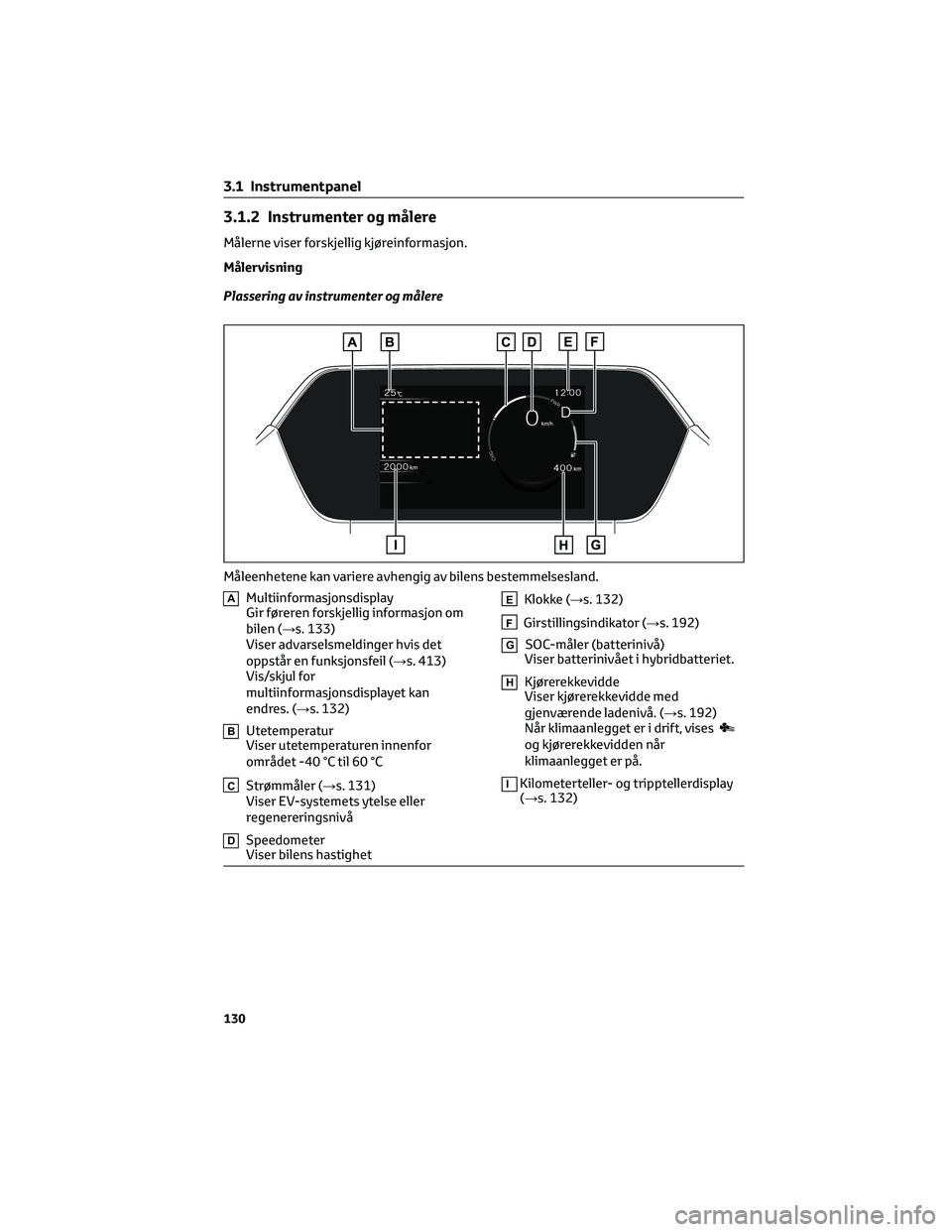

3.1.2 Instrumenter og målere
Målerne viser forskjellig kjøreinformasjon.
Målervisning
Plassering av instrumenter og målere
AMultiinformasjonsdisplay
Gir føreren forskjellig informasjon om
bilen (→s. 133)
Viser advarselsmeldinger hvis det
oppstår en funksjonsfeil (→s. 413)
Vis/skjul for
multiinformasjonsdisplayet kan
endres. (→s. 132)
BUtetemperatur
Viser utetemperaturen innenfor
området -40 °C til 60 °C
CStrømmåler (→s. 131)
Viser EV-systemets ytelse eller
regenereringsnivå
DSpeedometer
Viser bilens hastighet
EKlokke (→s. 132)
FGirstillingsindikator (→s. 192)
GSOC-måler (batterinivå)
Viser batterinivået i hybridbatteriet.
HKjørerekkevidde
Viser kjørerekkevidde med
gjenværende ladenivå. (→s. 192)
Når klimaanlegget er i drift, vises
og kjørerekkevidden når
klimaanlegget er på.
IKilometerteller- og tripptellerdisplay
(→s. 132)
Måleenhetene kan variere avhengig av bilens bestemmelsesland.
3.1 Instrumentpanel
130

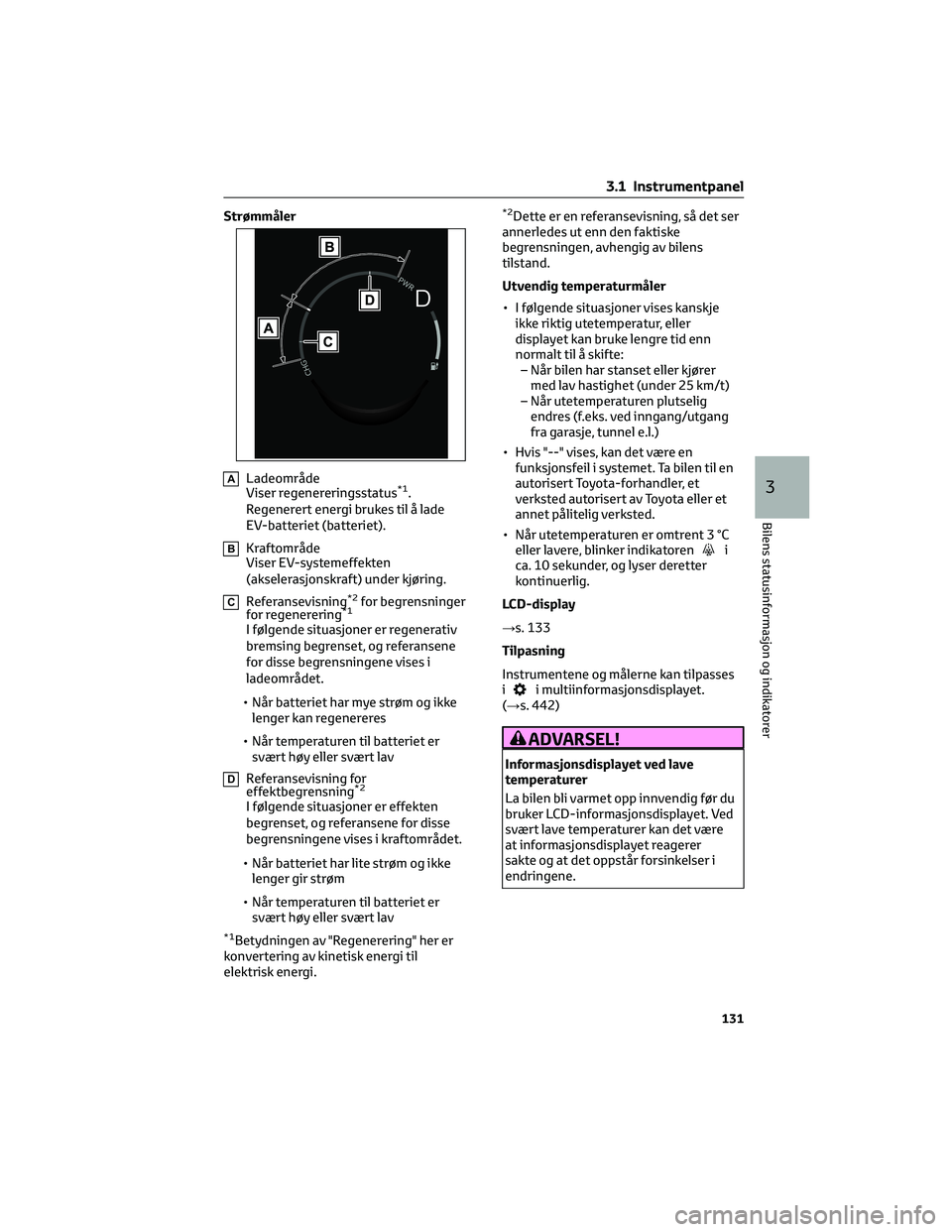

Strømmåler
ALadeområde
Viser regenereringsstatus*1.
Regenerert energi brukes til å lade
EV-batteriet (batteriet).
BKraftområde
Viser EV-systemeffekten
(akselerasjonskraft) under kjøring.
CReferansevisning*2for begrensninger
for regenerering*1
I følgende situasjoner er regenerativ
bremsing begrenset, og referansene
for disse begrensningene vises i
ladeområdet.
• Når batteriet har mye strøm og ikke lenger kan regenereres
• Når temperaturen til batteriet er svært høy eller svært lav
DReferansevisning for
effektbegrensning*2
I følgende situasjoner er effekten
begrenset, og referansene for disse
begrensningene vises i kraftområdet.
• Når batteriet har lite strøm og ikke lenger gir strøm
• Når temperaturen til batteriet er svært høy eller svært lav
*1Betydningen av "Regenerering" her er
konvertering av kinetisk energi til
elektrisk energi.
*2Dette er en referansevisning, så det ser
annerledes ut enn den faktiske
begrensningen, avhengig av bilens
tilstand.
Utvendig temperaturmåler
• I følgende situasjoner vises kanskje ikke riktig utetemperatur, eller
displayet kan bruke lengre tid enn
normalt til å skifte:– Når bilen har stanset eller kjører med lav hastighet (under 25 km/t)
– Når utetemperaturen plutselig endres (f.eks. ved inngang/utgang
fra garasje, tunnel e.l.)
• Hvis "--" vises, kan det være en funksjonsfeil i systemet. Ta bilen til en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
• Når utetemperaturen er omtrent 3 °C eller lavere, blinker indikatoren
i
ca. 10 sekunder, og lyser deretter
kontinuerlig.
LCD-display
→s. 133
Tilpasning
Instrumentene og målerne kan tilpasses
i
i multiinformasjonsdisplayet.
(→s. 442)
ADVARSEL!
Informasjonsdisplayet ved lave
temperaturer
La bilen bli varmet opp innvendig før du
bruker LCD-informasjonsdisplayet. Ved
svært lave temperaturer kan det være
at informasjonsdisplayet reagerer
sakte og at det oppstår forsinkelser i
endringene.
3.1 Instrumentpanel
131
3
Bilens statusinformasjon og indikatorer

Bytte målerdisplayet
Multiinformasjonsdisplayet kan veksle
mellom vist og skjult.
Kilometerteller- og tripptellerdisplay
Displayelementer
• Kilometerteller
Viser bilens totale kjørelengde.
• Trippteller A / trippteller B
Viser hvor langt bilen har kjørt siden
sist tripptelleren ble tilbakestilt.
Trippteller A og B kan brukes til å lagre
og vise ulike kjørelengder uavhengig
av hverandre.
Bytte display
Displayet bytter hver gang bryteren
trykkes. Når bryteren trykkes hele tiden
under tripptellervisningen, kan også
kjøreavstanden endres til "0".Stille klokken
De følgende klokkene kan stilles i
audiosystemskjermbildet.
• Multiinformasjonsdisplay
• Audiosystemskjermbildet
Du finner mer informasjon i
"Brukerhåndbok for
multimediesystemet".
Hvis
vises nårer valgt i
multiinformasjonsdisplayet, kan det være
en feil i systemet.
Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
Justere regulering av instrumentlys
Lysstyrken på instrumentlysene kan
justeres.
1. Mørkere
2. Lysere
Justering av belysning i dashbordet
Lysstyrkenivået kan justeres når
omgivelsene er lyse (dagtid osv.) og
mørke (kveldstid osv.).
3.1 Instrumentpanel
132
