radiator TOYOTA C-HR 2016 Instruksjoner for bruk (in Norwegian)

5787-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

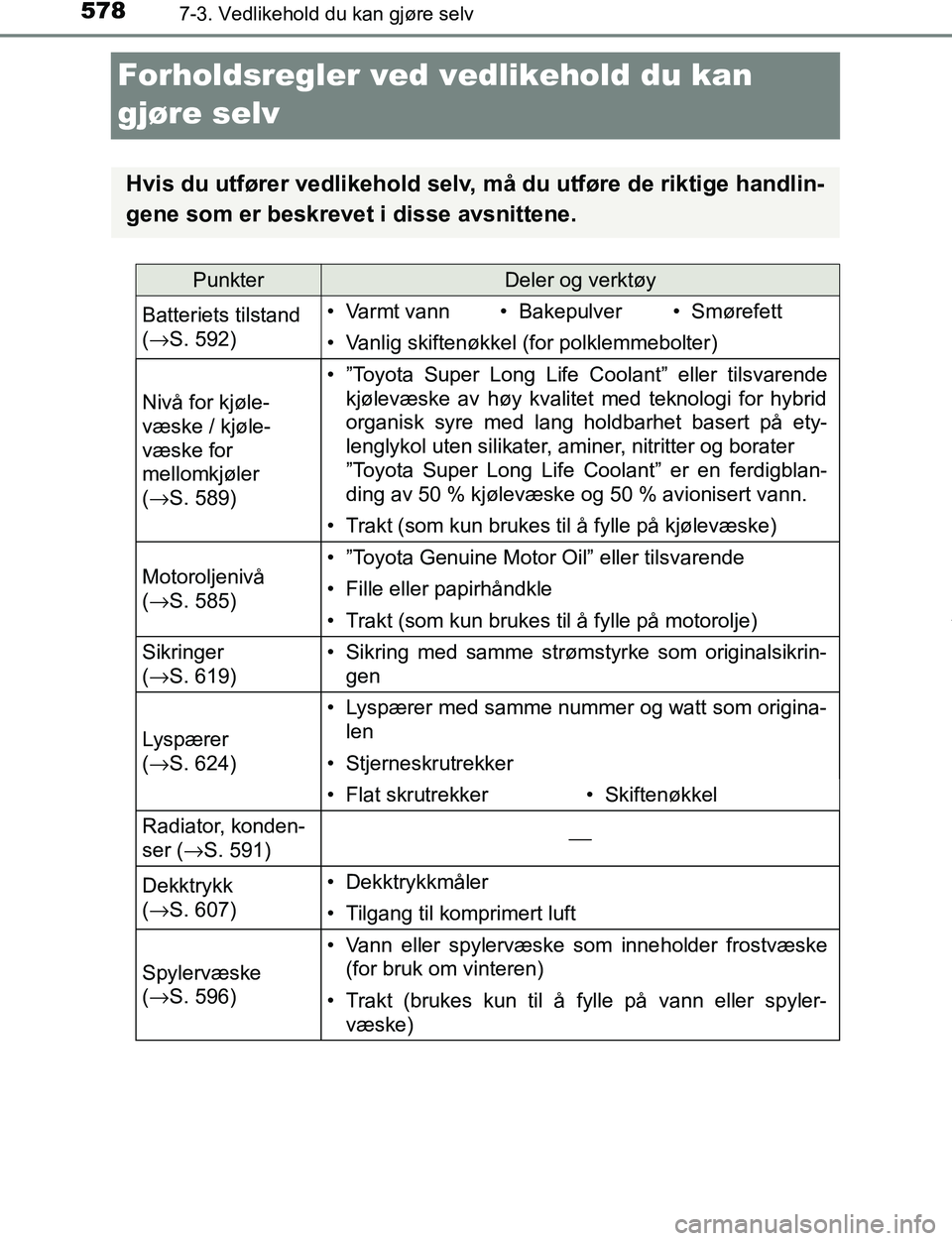

Forholdsregler ved vedlikehold du kan
gjøre selv
Hvis du utfører vedlikehold selv, må du utføre de riktige handlin-
gene som er beskrevet i disse avsnittene.
PunkterDeler og verktøy
Batteriets tilstand
( → S. 592)• Varmt vann• Bakepulver• Smørefett
• Vanlig skiftenøkkel (for polklemmebolter)
Nivå for kjøle-
væske / kjøle-
væske for
mellomkjøler
(→ S. 589)
• ”Toyota Super Long Life Coolant” eller tilsvarende
kjølevæske av høy kvalitet med teknologi for hybrid
organisk syre med lang holdbarhet basert på ety-
lenglykol uten silikater, aminer, nitritter og borater
”Toyota Super Long Life Coolant” er en ferdigblan-
ding av 50 % kjølevæske og 50 % avionisert vann.
• Trakt (som kun brukes til å fylle på kjølevæske)
Motoroljenivå
(→ S. 585)• ”Toyota Genuine Motor Oil” eller tilsvarende
• Fille eller papirhåndkle
• Trakt (som kun brukes til å fylle på motorolje)
Sikringer
(→ S. 619)• Sikring med samme strømstyrke som originalsikrin-
gen
Lyspærer
(→ S. 624)
• Lyspærer med samme nummer og watt som origina-
len
• Stjerneskrutrekker
• Flat skrutrekker• Skiftenøkkel
Radiator, konden-
ser ( →S. 591)⎯
Dekktrykk
(→ S. 607)• Dekktrykkmåler
• Tilgang til komprimert luft
Spylervæske
(→ S. 596)
• Vann eller spylervæske som inneholder frostvæske
(for bruk om vinteren)
• Trakt (brukes kun til å fylle på vann eller spyler-væske)
OM10528NO.book Page 578 Tuesday, February 28, 2017 9:45 AM

5797-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO

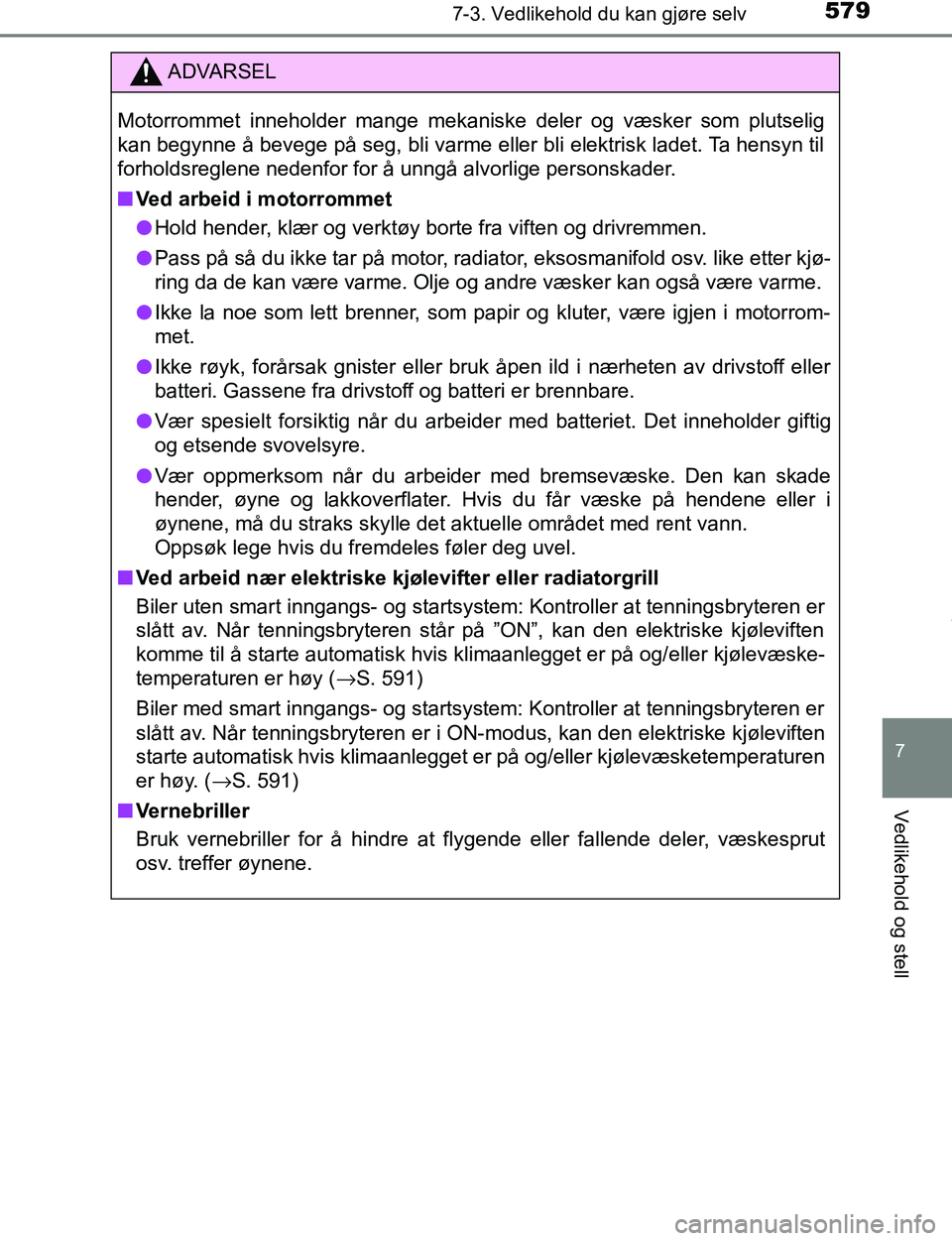

ADVARSEL
Motorrommet inneholder mange mekaniske deler og væsker som plutselig
kan begynne å bevege på seg, bli varme eller bli elektrisk ladet. Ta hensyn til
forholdsreglene nedenfor for å unngå alvorlige personskader.
n Ved arbeid i motorrommet
l Hold hender, klær og verktøy borte fra viften og drivremmen.
l Pass på så du ikke tar på motor, radiator, eksosmanifold osv. like etter kjø-
ring da de kan være varme. Olje og andre væsker kan også være varme.
l Ikke la noe som lett brenner, som papir og kluter, være igjen i motorrom-
met.
l Ikke røyk, forårsak gnister eller bruk åpen ild i nærheten av drivstoff eller
batteri. Gassene fra drivstoff og batteri er brennbare.
l Vær spesielt forsiktig når du arbeider med batteriet. Det inneholder giftig
og etsende svovelsyre.
l Vær oppmerksom når du arbeider med bremsevæske. Den kan skade
hender, øyne og lakkoverflater. Hvis du får væske på hendene eller i
øynene, må du straks skylle det aktuelle området med rent vann.
Oppsøk lege hvis du fremdeles føler deg uvel.
n Ved arbeid nær elektriske kjølevifter eller radiatorgrill
Biler uten smart inngangs- og startsystem : Kontroller at tenningsbryteren er
slått av. Når tenningsbryteren står på ”ON”, kan den elektriske kjøleviften
komme til å starte automatisk hvis klimaanlegget er på og/eller kjølevæske-
temperaturen er høy ( →S. 591)
Biler med smart inngangs- og startsystem: Kontroller at tenningsbryteren er
slått av. Når tenningsbryteren er i ON-modus, kan den elektriske kjøleviften
starte automatisk hvis klimaanlegget er på og/eller kjølevæsketemperaturen
er høy. ( →S. 591)
n Vernebriller
Bruk vernebriller for å hindre at flygende eller fallende deler, væskesprut
osv. treffer øynene.
OM10528NO.book Page 579 Tuesday, February 28, 2017 9:45 AM

5847-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

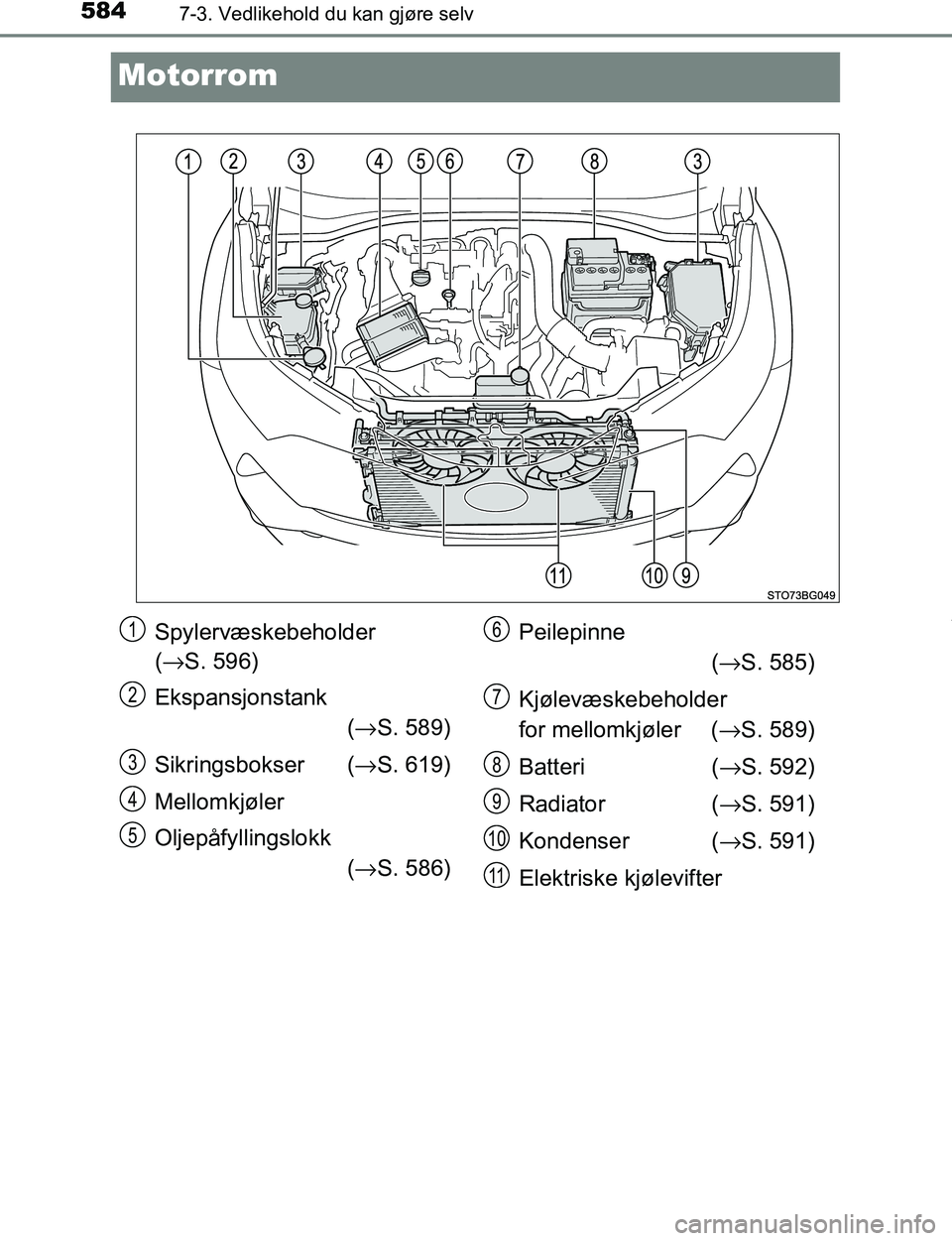

Motorrom
Spylervæskebeholder
(→ S. 596)
Ekspansjonstank (→ S. 589)
Sikringsbokser ( →S. 619)
Mellomkjøler
Oljepåfyllingslokk (→ S. 586) Peilepinne
(→ S. 585)
Kjølevæskebeholder
for mellomkjøler ( →S. 589)
Batteri (→ S. 592)
Radiator (→ S. 591)
Kondenser ( →S. 591)
Elektriske kjølevifter1
2
3
4
5
6
7
8
9
10
11
OM10528NO.book Page 584 Tuesday, February 28, 2017 9:45 AM

5907-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

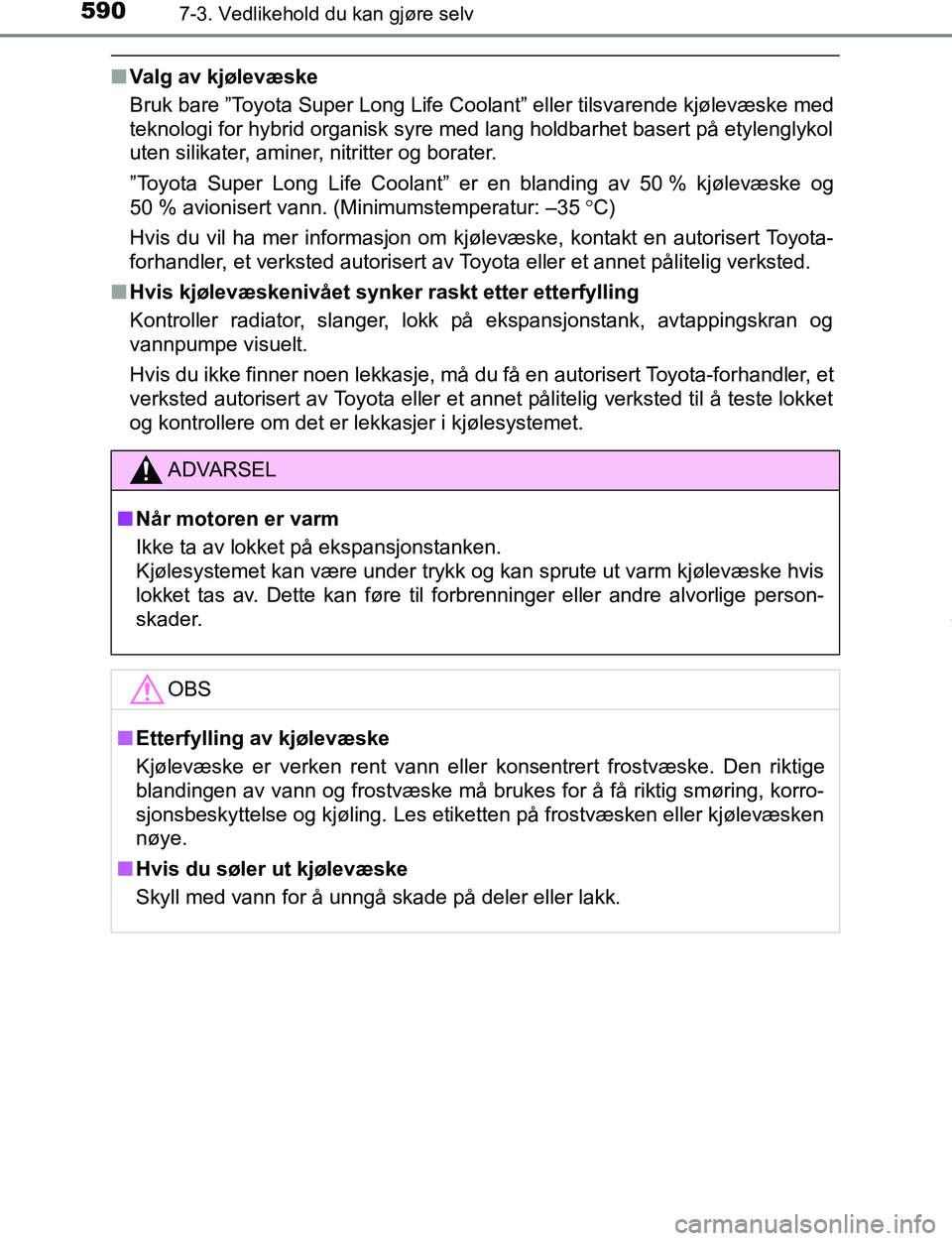

nValg av kjølevæske
Bruk bare ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % kjølevæske og
50 % avionisert vann. (Minimumstemperatur: –35 °C)
Hvis du vil ha mer informasjon om kjølevæske, kontakt en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
n Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiator, slanger, lokk på ekspansjonstank, avtappingskran og
vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted til å teste lokket
og kontrollere om det er lekkasjer i kjølesystemet.
ADVARSEL
n Når motoren er varm
Ikke ta av lokket på ekspansjonstanken.
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis
lokket tas av. Dette kan føre til forbrenninger eller andre alvorlige person-
skader.
OBS
nEtterfylling av kjølevæske
Kjølevæske er verken rent vann eller konsentrert frostvæske. Den riktige
blandingen av vann og frostvæske må brukes for å få riktig smøring, korro-
sjonsbeskyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken
nøye.
n Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
OM10528NO.book Page 590 Tuesday, February 28, 2017 9:45 AM

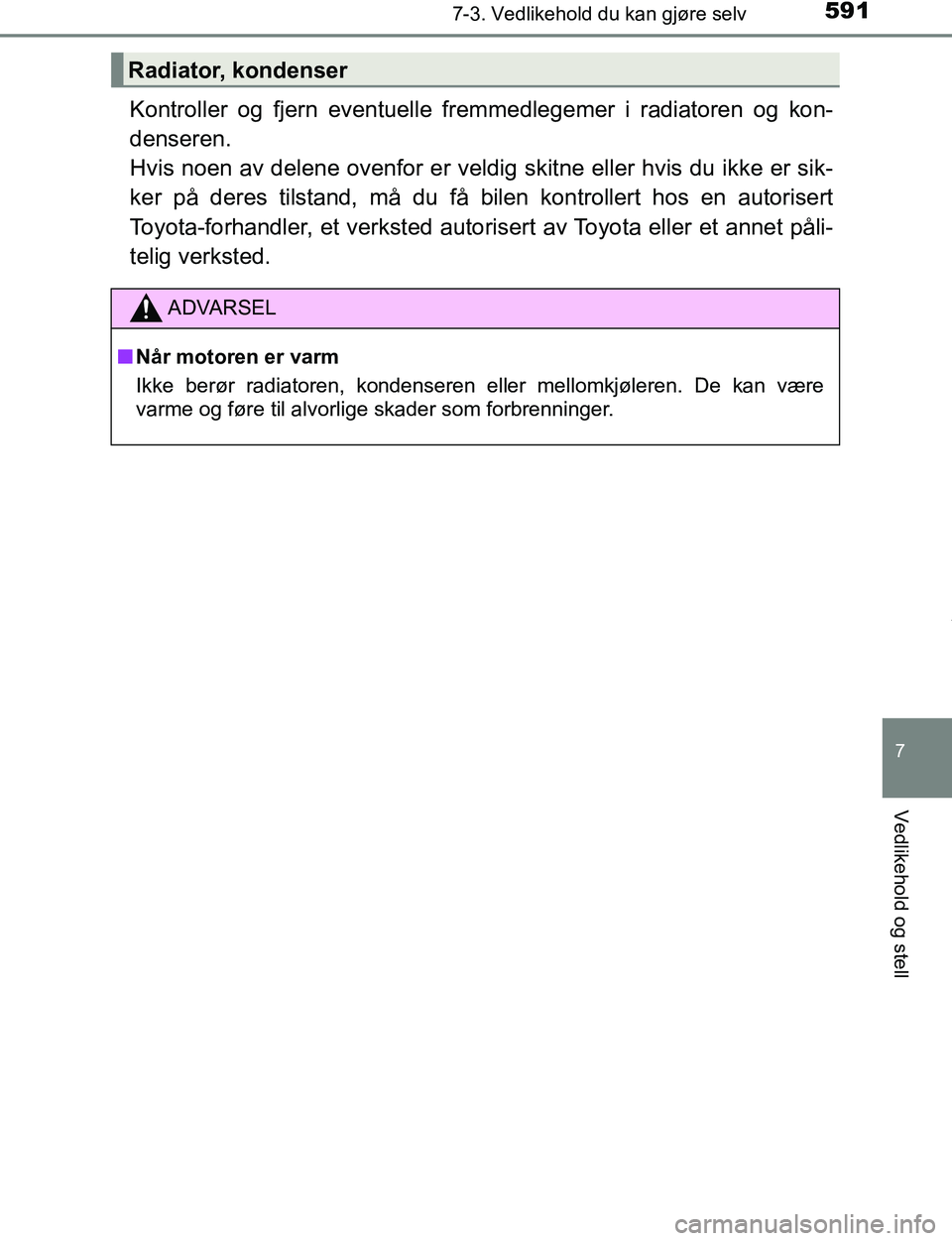

5917-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO
Kontroller og fjern eventuelle fremmedlegemer i radiatoren og kon-
denseren.
Hvis noen av delene ovenfor er veldig skitne eller hvis du ikke er sik-
ker på deres tilstand, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet påli-
telig verksted.
Radiator, kondenser
ADVARSEL
n Når motoren er varm
Ikke berør radiatoren, kondenseren eller mellomkjøleren. De kan være
varme og føre til alvorlige skader som forbrenninger.
OM10528NO.book Page 591 Tuesday, February 28, 2017 9:45 AM

7178-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
C-HR_OM_Europe_OM10528NO

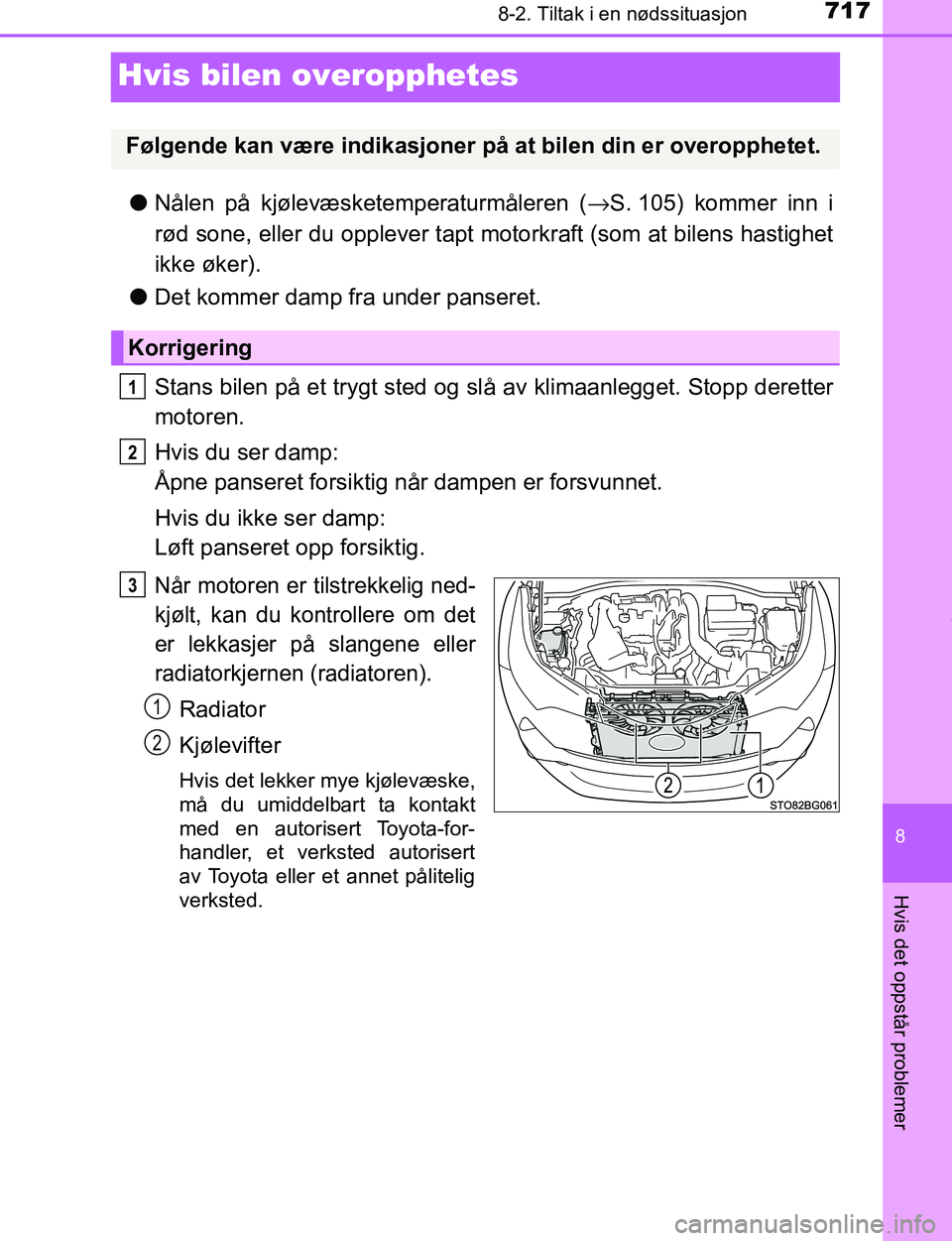

Hvis bilen overopphetes
lNålen på kjølevæsketemperaturmåleren ( →S. 105) kommer inn i
rød sone, eller du opplever tapt motorkraft (som at bilens hastighet
ikke øker).
l Det kommer damp fra under panseret.
Stans bilen på et trygt sted og sl å av klimaanlegget. Stopp deretter
motoren.
Hvis du ser damp:
Åpne panseret forsiktig når dampen er forsvunnet.
Hvis du ikke ser damp:
Løft panseret opp forsiktig.
Når motoren er tilstrekkelig ned-
kjølt, kan du kontrollere om det
er lekkasjer på slangene eller
radiatorkjernen (radiatoren).
Radiator
Kjølevifter
Hvis det lekker mye kjølevæske,
må du umiddelbart ta kontakt
med en autorisert Toyota-for-
handler, et verksted autorisert
av Toyota eller et annet pålitelig
verksted.
Følgende kan være indikasjoner på at bilen din er overopphetet.
Korrigering
1
2
3
1
2
OM10528NO.book Page 717 Tuesday, February 28, 2017 9:45 AM

7188-2. Tiltak i en nødssituasjon
C-HR_OM_Europe_OM10528NO

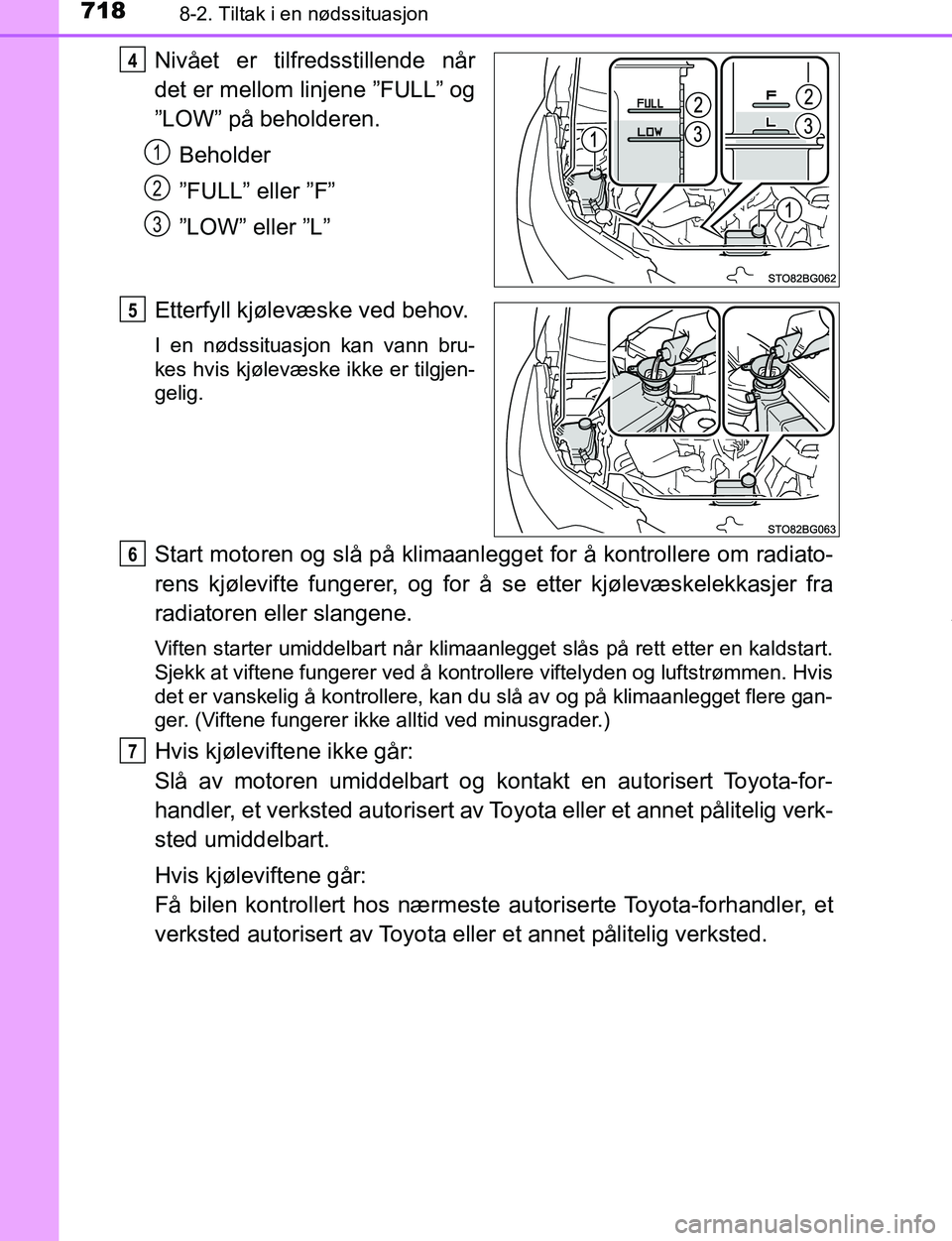

Nivået er tilfredsstillende når
det er mellom linjene ”FULL” og
”LOW” på beholderen.Beholder
”FULL” eller ”F”
”LOW” eller ”L”
Etterfyll kjølevæske ved behov.
I en nødssituasjon kan vann bru-
kes hvis kjølevæske ikke er tilgjen-
gelig.
Start motoren og slå på klimaanle gget for å kontrollere om radiato-
rens kjølevifte fungerer, og for å se etter kjølevæskelekkasjer fra
radiatoren eller slangene.
Viften starter umiddelbart når klimaanlegget slås på rett etter en kaldstart.
Sjekk at viftene fungerer ved å kontrollere viftelyden og luftstrømmen. Hvis
det er vanskelig å kontrollere, kan du slå av og på klimaanlegget flere gan-
ger. (Viftene fungerer ikke alltid ved minusgrader.)
Hvis kjøleviftene ikke går:
Slå av motoren umiddelbart og kontakt en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig verk-
sted umiddelbart.
Hvis kjøleviftene går:
Få bilen kontrollert hos nærmeste autoriserte Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted.
4
1
2
3
5
6
7
OM10528NO.book Page 718 Tuesday, February 28, 2017 9:45 AM

7198-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
C-HR_OM_Europe_OM10528NO

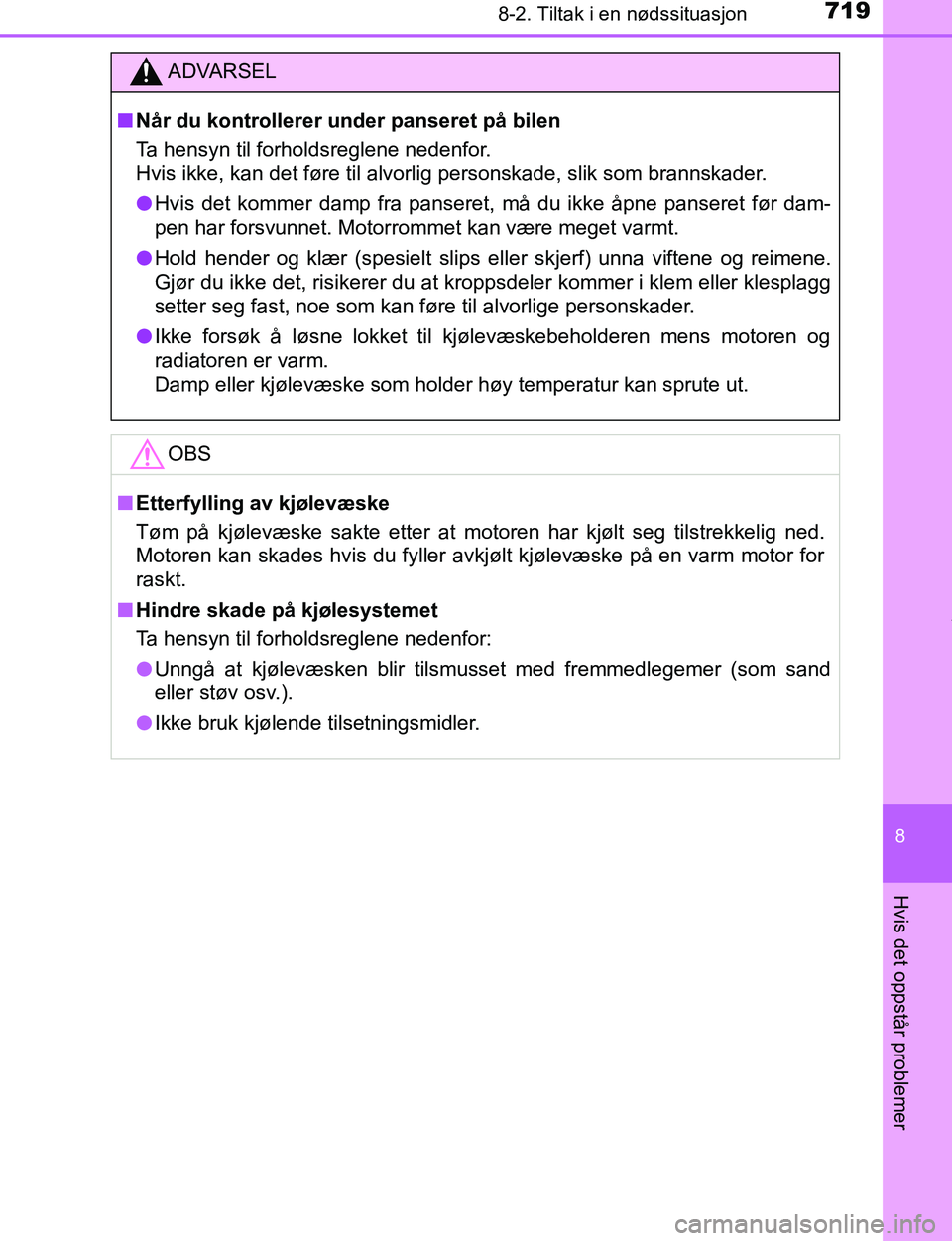

ADVARSEL
n Når du kontrollerer under panseret på bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis ikke, kan det føre til alvorlig personskade, slik som brannskader.
l Hvis det kommer damp fra panseret, må du ikke åpne panseret før dam-
pen har forsvunnet. Motorrommet kan være meget varmt.
l Hold hender og klær (spesielt slips eller skjerf) unna viftene og reimene.
Gjør du ikke det, risikerer du at kroppsdeler kommer i klem eller klesplagg
setter seg fast, noe som kan føre til alvorlige personskader.
l Ikke forsøk å løsne lokket til kjølevæskebeholderen mens \
motoren og
radiatoren er varm.
Damp eller kjølevæske som holder høy temperatur kan sprute ut.
OBS
n Etterfylling av kjølevæske
Tøm på kjølevæske sakte etter at motoren har kjølt seg tilstrekkelig ned.
Motoren kan skades hvis du fyller avkjølt kjølevæske på en varm motor for
raskt.
n Hindre skade på kjølesystemet
Ta hensyn til forholdsreglene nedenfor:
l Unngå at kjølevæsken blir tilsmu sset med fremmedlegemer (som sand
eller støv osv.).
l Ikke bruk kjølende tilsetningsmidler.
OM10528NO.book Page 719 Tuesday, February 28, 2017 9:45 AM

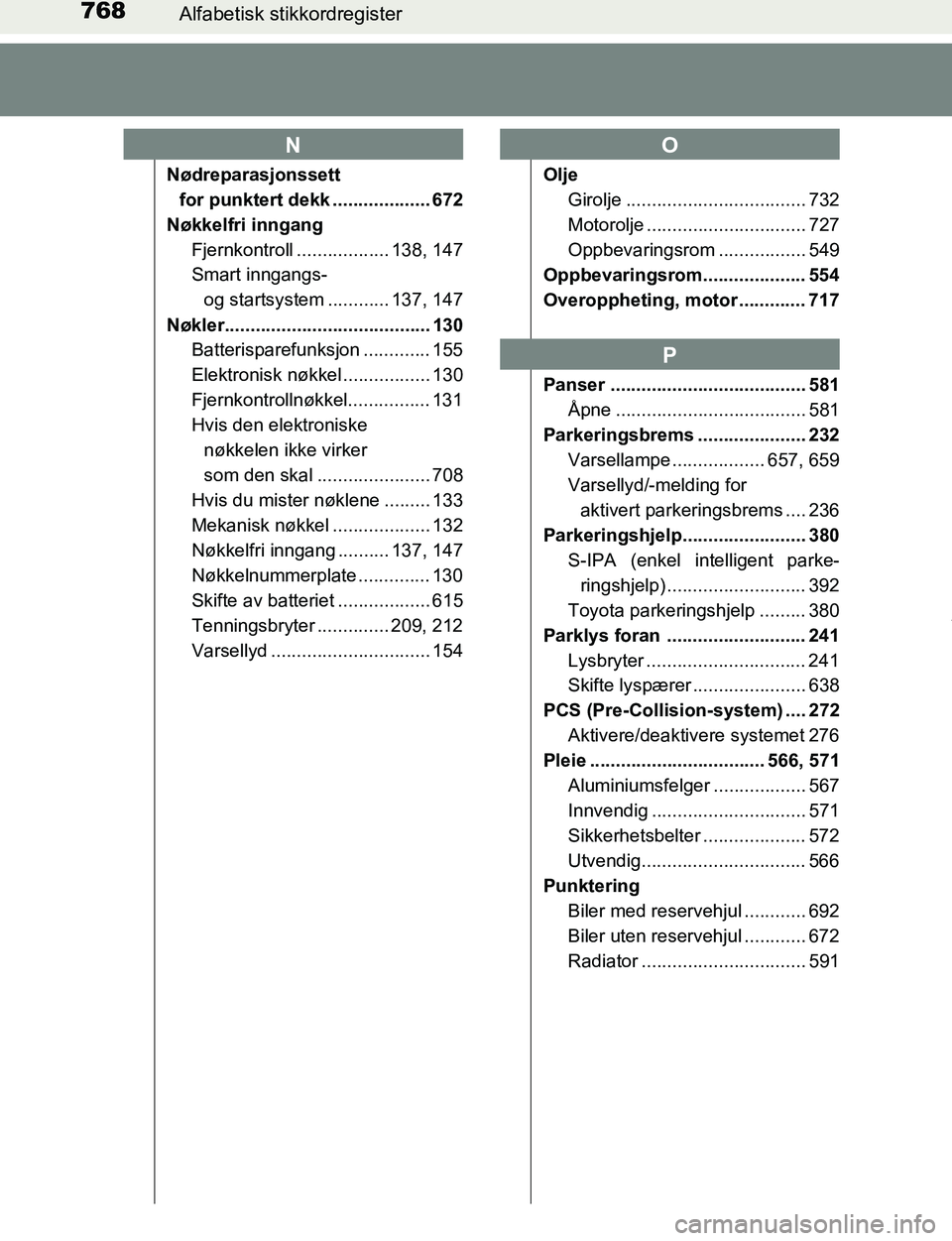

768Alfabetisk stikkordregister
C-HR_OM_Europe_OM10528NO
Nødreparasjonssett
for punktert dekk ................... 672
Nøkkelfri inngang Fjernkontroll .................. 138, 147
Smart inngangs- og startsystem ............ 137, 147
Nøkler........................................ 130 Batterisparefunksjon ............. 155
Elektronisk nøkkel ................. 130
Fjernkontrollnøkkel................ 131
Hvis den elektroniske nøkkelen ikke virker
som den skal ...................... 708
Hvis du mister nøklene ......... 133
Mekanisk nøkkel ................... 132
Nøkkelfri inngang .......... 137, 147
Nøkkelnummerplate .............. 130
Skifte av batteriet .................. 615
Tenningsbryter .............. 209, 212
Varsellyd ............................... 154 Olje
Girolje ................................... 732
Motorolje ............................... 727
Oppbevaringsrom ................. 549
Oppbevaringsrom.................... 554
Overoppheting, motor ............. 717
Panser ...................................... 581
Åpne ..................................... 581
Parkeringsbrems ..................... 232 Varsellampe .................. 657, 659
Varsellyd/-melding for
aktivert parkeringsbrems .... 236
Parkeringshjelp........................ 380
S-IPA (enkel intelligent parke-ringshjelp) ........................... 392
Toyota parkeringshjelp ......... 380
Parklys foran ........................... 241 Lysbryter ............................... 241
Skifte lyspærer ...................... 638
PCS (Pre-Collision-system) .... 272 Aktivere/deaktivere systemet 276
Pleie .................................. 566, 571
Aluminiumsfelger .................. 567
Innvendig .............................. 571
Sikkerhetsbelter .................... 572
Utvendig................................ 566
Punktering Biler med reservehjul ............ 692
Biler uten reservehjul ............ 672
Radiator ................................ 591
NO
P
OM10528NO.book Page 768 Tuesday, February 28, 2017 9:45 AM
