TOYOTA C-HR 2017 Návod na použití (in Czech)

6717-3. Údržba svépomocí
7
Údržba a péče
C-HR_OM_Europe_OM10528CZ■
Zadní mlhové světlo
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3

6727-3. Údržba svépomocí
C-HR_OM_Europe_OM10528CZ■
Boční směrová světla
Zasuňte plochý šroubovák
a uvolněte západku krytu
vnějšího zpětného zrcátka.
Abyste zabránili poškození vozi-
dla, obalte plochý šroubovák
páskou.
Uvolněte západky krytu po
celém obvodu.
Uvolněte západku ve spodní
části krytu a pak kryt vyjměte.
1
Západka
O
P

6737-3. Údržba svépomocí
7
Údržba a péče
C-HR_OM_Europe_OM10528CZ
Zasuňte plochý šroubovák
a vyjměte čočku směrem ven.
Vyjměte patici z tělesa boční-
ho směrového světla.
Vyjměte žárovku.
Vyměňte žárovku a nasaďte
patici do tělesa bočního smě-
rového světla.
Zarovnejte výstupky patice s vy-
bráním tělesa bočního směrové-
ho světla.
4
5
6
7

6747-3. Údržba svépomocí
C-HR_OM_Europe_OM10528CZ
Nasaďte čočky.
Zasuňte západku čočky.
Připevněte čočku.
Upravte kabelový svazek na
zadní straně čočky.
Zasuňte západku krytu.
Připevněte západku ve spod-
ní části krytu.
8
1
2
9
10

6757-3. Údržba svépomocí
7
Údržba a péče
C-HR_OM_Europe_OM10528CZ
Připevněte západky krytu po
celém obvodu.
Nakonec se ujistěte, že je vnější
západka bezpečně nasazena.
■
Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vyměnit
u kterékoliv autorizovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
●Světlomety (vozidla s LED)
●Přední obrysová světla/světla pro denní svícení
●Přední směrová světla (vozidla s LED)
●Přední mlhová světla (vozidla s LED)
●Brzdová/koncová světla
●Zadní směrová světla (vozidla s LED)
●Couvací světla (vozidla s LED)
●Třetí brzdové světlo
●Osvětlení vnějšího zrcátka (je-li ve výbavě)
11

6767-3. Údržba svépomocí
C-HR_OM_Europe_OM10528CZ
■Žárovky v LED světlech
Následující světla se skládají z mnoha LED diod. Pokud je některé z LED
světel vadné, zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo
do servisu Toyota, nebo do kteréhokoliv spolehlivého servisu.
●Světlomety (vozidla s LED)
●Přední obrysová světla/světla pro denní svícení
●Přední směrová světla (vozidla s LED)
●Přední mlhová světla (vozidla s LED)
●Třetí brzdové světlo
●Brzdová/koncová světla
●Zadní směrová světla (vozidla s LED)
●Couvací světla (vozidla s LED)
●Osvětlení vnějšího zrcátka (je-li ve výbavě)
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu.
V následujících situacích kontaktujte pro více informací kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
S. 660

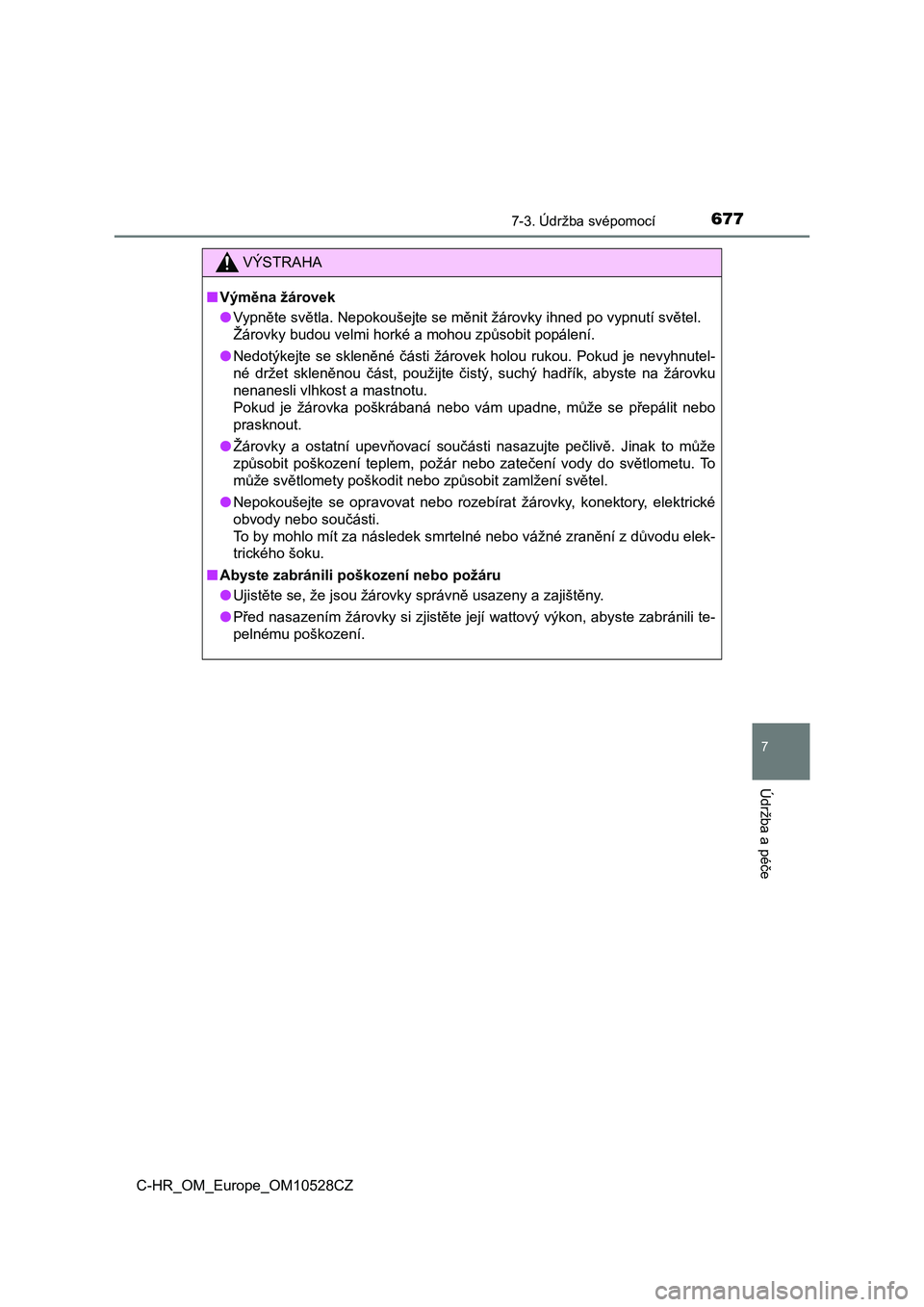

6777-3. Údržba svépomocí
7
Údržba a péče
C-HR_OM_Europe_OM10528CZ
VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste na žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlometu. To
<0050012400e50048000300560059010c0057004f0052005000480057005c00030053005200e3004e00520047004c0057000300510048004500520003005d00530124005600520045004c00570003005d00440050004f00e500480051007400030056005901
0c00570048004f0011[
●Nepokoušejte se opravovat nebo rozebírat žárovky, konektory, elektrické
obvody nebo součásti.
To by mohlo mít za následek smrtelné nebo vážné zranění z důvodu elek-
trického šoku.
■Abyste zabránili poškození nebo požáru
●Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
●Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili te-
pelnému poškození.

6787-3. Údržba svépomocí
C-HR_OM_Europe_OM10528CZ

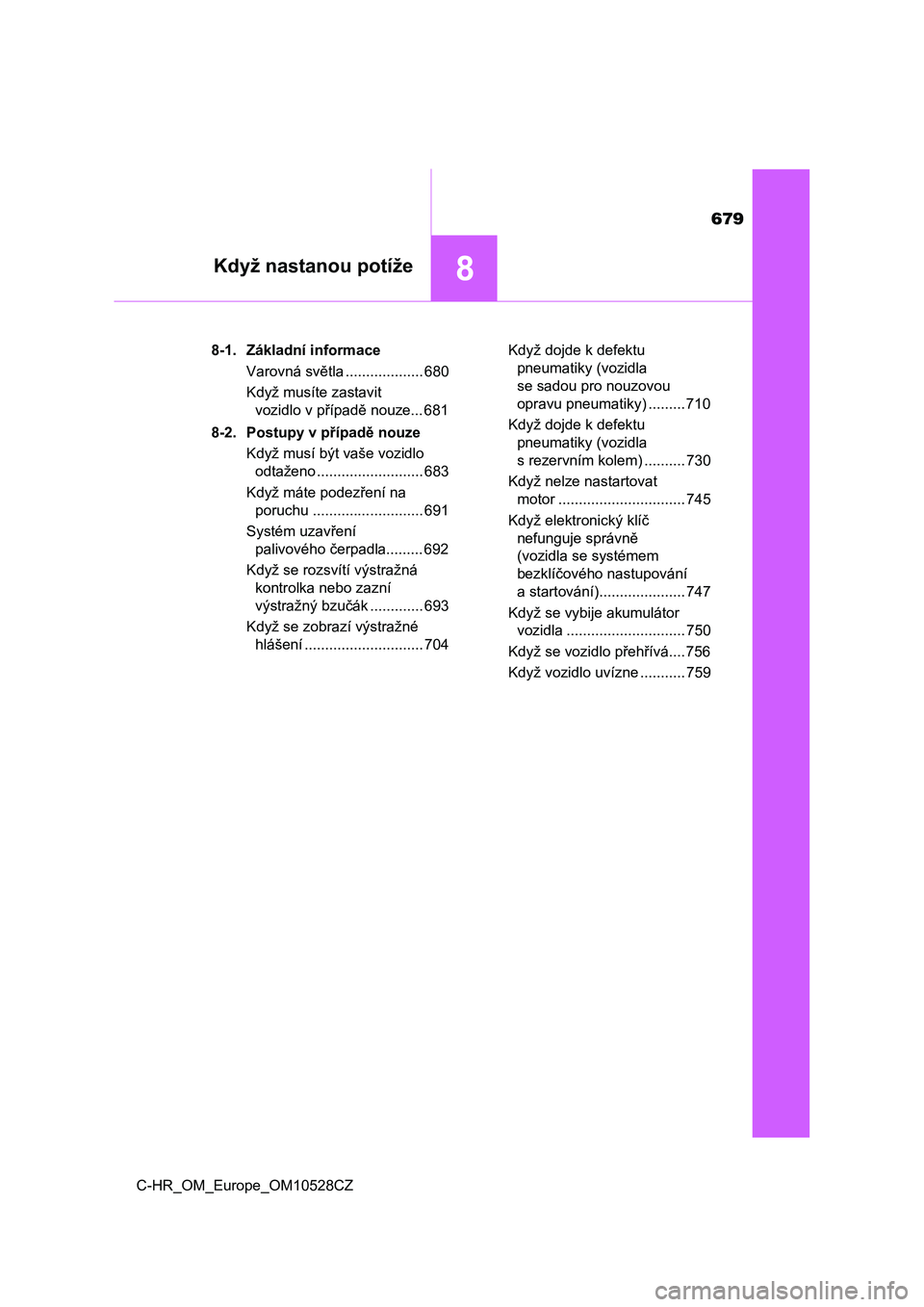

679
8Když nastanou potíže
C-HR_OM_Europe_OM10528CZ8-1. Základní informace
Varovná světla ................... 680
Když musíte zastavit
vozidlo v případě nouze... 681
8-2. Postupy v případě nouze
Když musí být vaše vozidlo
odtaženo .......................... 683
Když máte podezření na
poruchu ........................... 691
Systém uzavření
palivového čerpadla......... 692
Když se rozsvítí výstražná
kontrolka nebo zazní
výstražný bzučák ............. 693
Když se zobrazí výstražné
hlášení ............................. 704Když dojde k defektu
pneumatiky (vozidla
se sadou pro nouzovou
opravu pneumatiky) ......... 710
Když dojde k defektu
pneumatiky (vozidla
s rezervním kolem) .......... 730
Když nelze nastartovat
motor ............................... 745
Když elektronický klíč
nefunguje správně
(vozidla se systémem
bezklíčového nastupování
a startování)..................... 747
Když se vybije akumulátor
vozidla ............................. 750
Když se vozidlo přehřívá.... 756
Když vozidlo uvízne ........... 759

6808-1. Základní informace
C-HR_OM_Europe_OM10528CZ
Varovná světla
Stiskněte spínač.
Všechna směrová světla budou bli-
kat.
Pro jejich vypnutí stiskněte spínač
znovu.
■Varovná světla
Pokud jsou varovná světla používána dlouhou dobu, když není v činnosti mo-
tor, akumulátor se může vybít.
Varovná světla se používají k varování ostatních řidičů, když
musí být vozidlo zastaveno na silnici z důvodu poruchy, atd.
