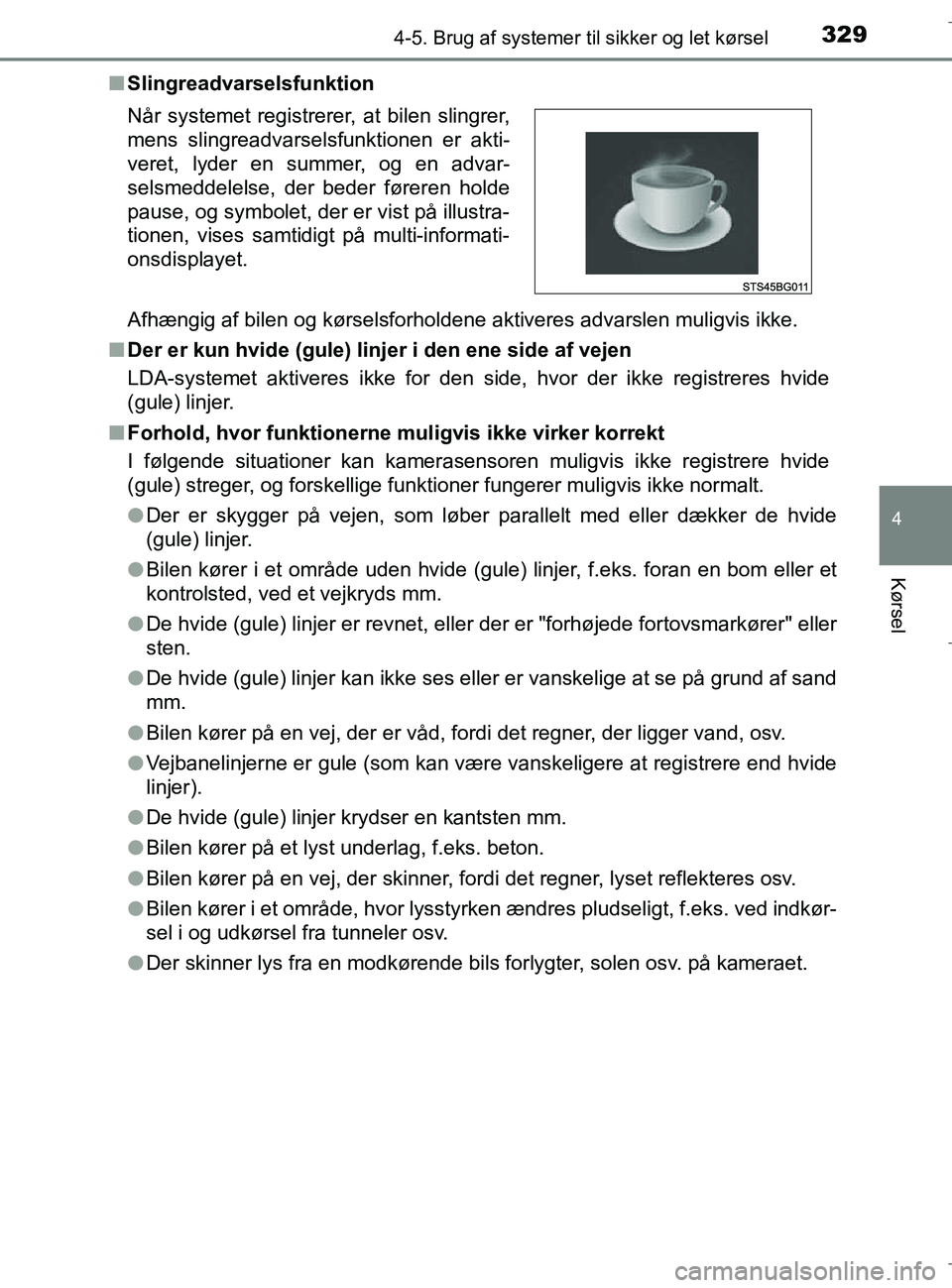

3294-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR_HV_OM_Europe_OM10576DKn
Slingreadvarselsfunktion
Afhængig af bilen og kørselsforholdene aktiveres advarslen muligvis ikke.
n Der er kun hvide (gule) linjer i den ene side af vejen
LDA-systemet aktiveres ikke for den side, hvor der ikke registreres hvide
(gule) linjer.
n Forhold, hvor funktionerne muligvis ikke virker korrekt
I følgende situationer kan kamerasensoren muligvis ikke registrere hvide
(gule) streger, og forskellige funktioner fungerer muligvis ikke normalt.
lDer er skygger på vejen, som løber parallelt med eller dækker de hvide
(gule) linjer.
l Bilen kører i et område uden hvide (gule) linjer, f.eks. foran en bom eller et
kontrolsted, ved et vejkryds mm.
l De hvide (gule) linjer er revnet, eller der er "forhøjede fortovsmarkører" eller
sten.
l De hvide (gule) linjer kan ikke ses eller er vanskelige at se på grund af sand
mm.
l Bilen kører på en vej, der er våd, fordi det regner, der ligger vand, osv.
l Vejbanelinjerne er gule (som kan være vanskeligere at registrere end hvide
linjer).
l De hvide (gule) linjer krydser en kantsten mm.
l Bilen kører på et lyst underlag, f.eks. beton.
l Bilen kører på en vej, der skinner, fordi det regner, lyset reflekteres osv.
l Bilen kører i et område, hvor lysstyrken ændres pludseligt, f.eks. ved indkør-
sel i og udkørsel fra tunneler osv.
l Der skinner lys fra en modkørende bils forlygter, solen osv. på kameraet.
Når systemet registrerer, at bilen slingrer,
mens slingreadvarselsfunktionen er akti-
veret, lyder en summer, og en advar-
selsmeddelelse, der beder føreren holde
pause, og symbolet, der er vist på illustra-
tionen, vises samtidigt på multi-informati-
onsdisplayet.
OM10576DK.book Page 329 Wednesday, April 18, 2018 10:33 AM

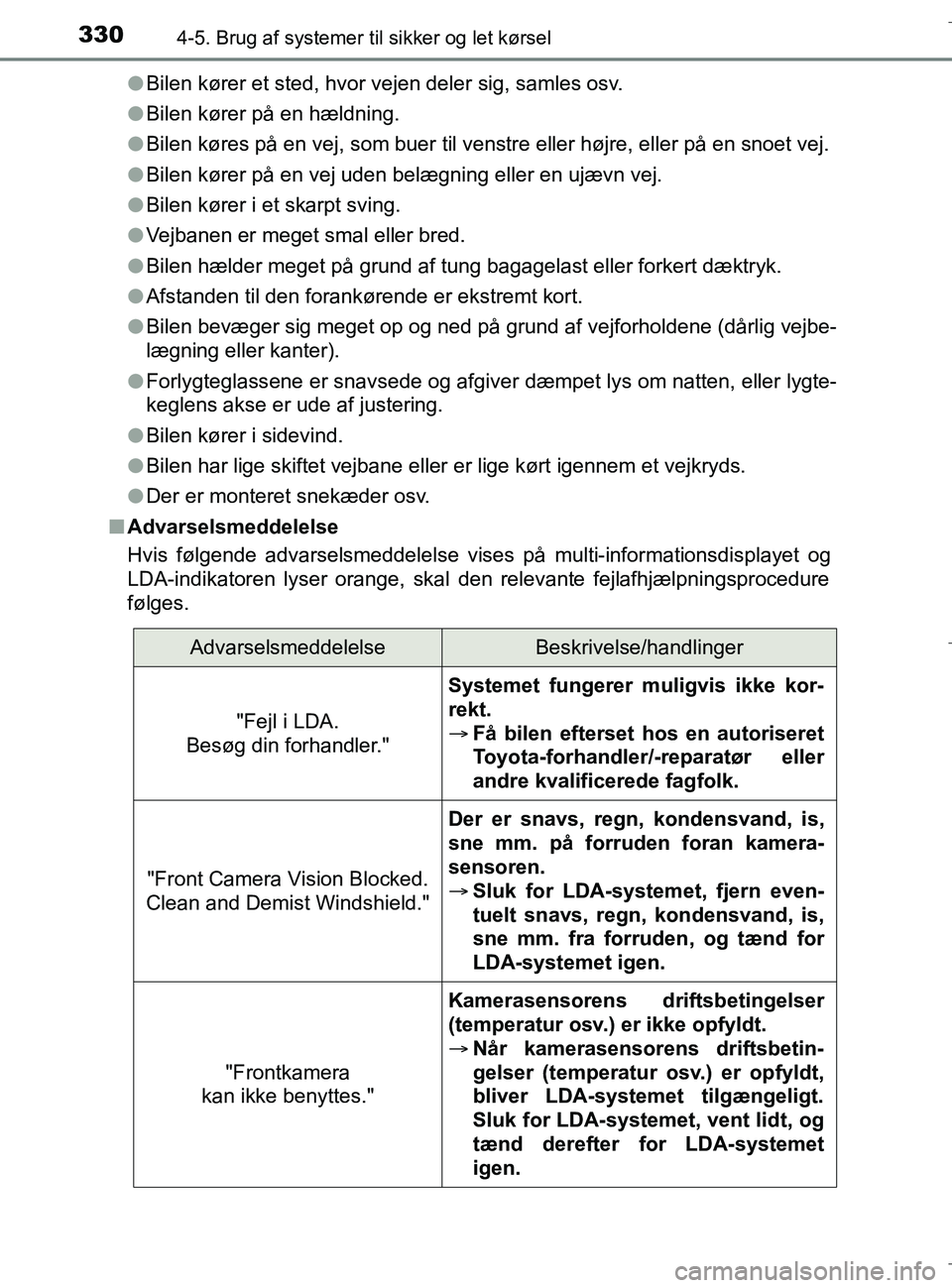

3304-5. Brug af systemer til sikker og let kørsel
C-HR_HV_OM_Europe_OM10576DKl
Bilen kører et sted, hvor vejen deler sig, samles osv.
l Bilen kører på en hældning.
l Bilen køres på en vej, som buer til venstre eller højre, eller \
på en snoet vej.
l Bilen kører på en vej uden belægning eller en ujævn vej.
l Bilen kører i et skarpt sving.
l Vejbanen er meget smal eller bred.
l Bilen hælder meget på grund af tung bagagelast eller forkert dæktryk.
l Afstanden til den forankørende er ekstremt kort.
l Bilen bevæger sig meget op og ned på grund af vejforholdene (dårlig vejbe-
lægning eller kanter).
l Forlygteglassene er snavsede og afgiver dæmpet lys om natten, eller lygte-
keglens akse er ude af justering.
l Bilen kører i sidevind.
l Bilen har lige skiftet vejbane eller er lige kørt igennem et vejkryds.
l Der er monteret snekæder osv.
n Advarselsmeddelelse
Hvis følgende advarselsmeddelelse vises på multi-informationsdisplayet og
LDA-indikatoren lyser orange, skal den relevante fejlafhjælpningsprocedure
følges.
AdvarselsmeddelelseBeskrivelse/handlinger
"Fejl i LDA.
Besøg din forhandler."
Systemet fungerer muligvis ikke kor-
rekt.
 Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
"Front Camera Vision Blocked.
Clean and Demist Windshield."
Der er snavs, regn, kondensvand, is,
sne mm. på forruden foran kamera-
sensoren.
 Sluk for LDA-systemet, fjern even-
tuelt snavs, regn, kondensvand, is,
sne mm. fra forruden, og tænd for
LDA-systemet igen.
"Frontkamera
kan ikke benyttes."
Kamerasensorens driftsbetingelser
(temperatur osv.) er ikke opfyldt.
 Når kamerasensorens driftsbetin-
gelser (temperatur osv.) er opfyldt,
bliver LDA-systemet tilgængeligt.
Sluk for LDA-systemet, vent lidt, og
tænd derefter for LDA-systemet
igen.
OM10576DK.book Page 330 Wednesday, April 18, 2018 10:33 AM

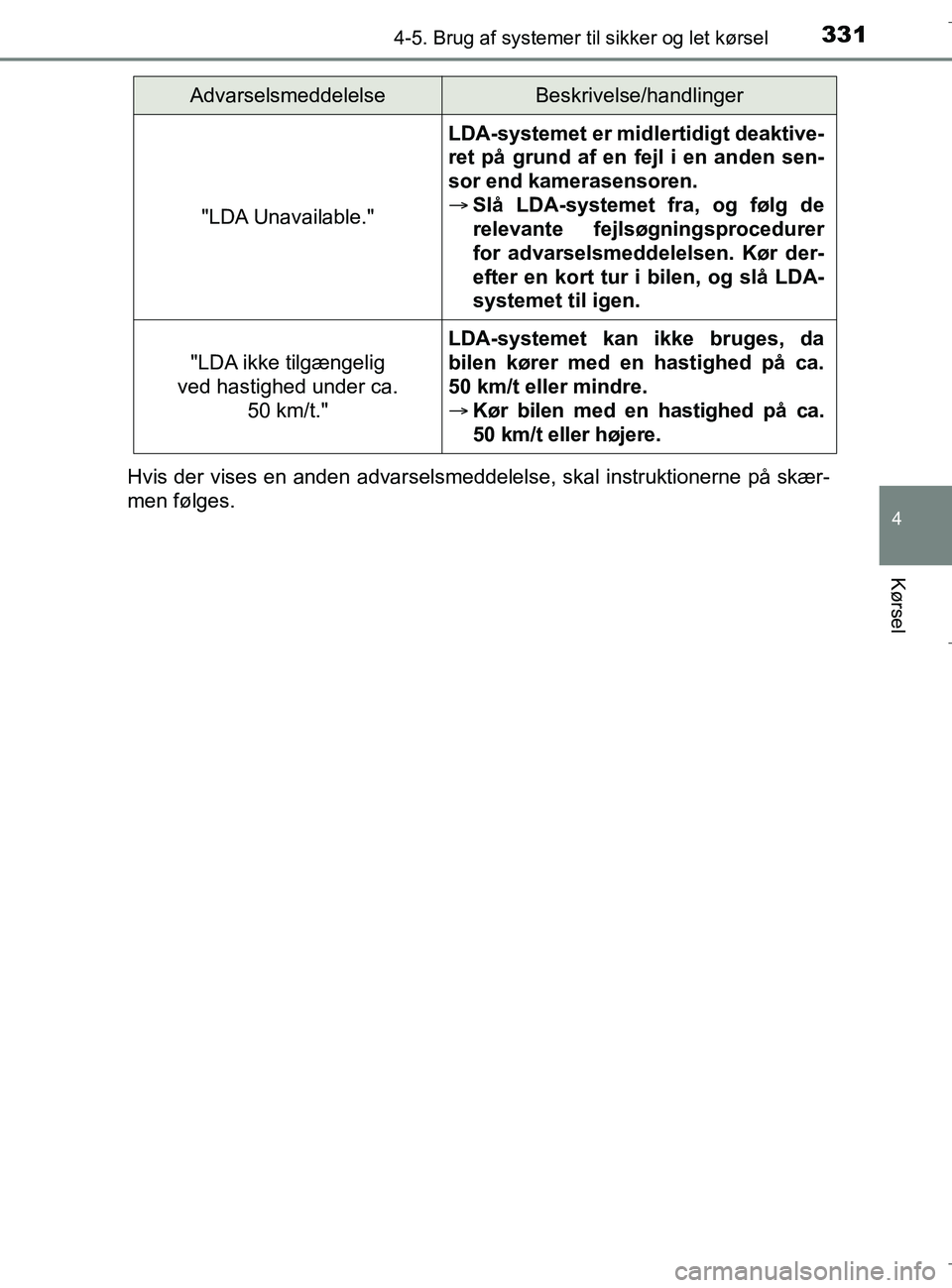

3314-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR_HV_OM_Europe_OM10576DKHvis der vises en anden advarselsmeddelelse, skal instruktionerne på skær-
men følges.
"LDA Unavailable."
LDA-systemet er midlertidigt deaktive-
ret på grund af en fejl i en anden sen-
sor end kamerasensoren.

Slå LDA-systemet fra, og følg de
relevante fejlsøgningsprocedurer
for advarselsmeddelelsen. Kør der-
efter en kort tur i bilen, og slå LDA-
systemet til igen.
"LDA ikke tilgængelig
ved hastighed under ca. 50 km/t."
LDA-systemet kan ikke bruges, da
bilen kører med en hastighed på ca.
50 km/t eller mindre.
Kør bilen med en hastighed på ca.
50 km/t eller højere.
AdvarselsmeddelelseBeskrivelse/handlinger
OM10576DK.book Page 331 Wednesday, April 18, 2018 10:33 AM

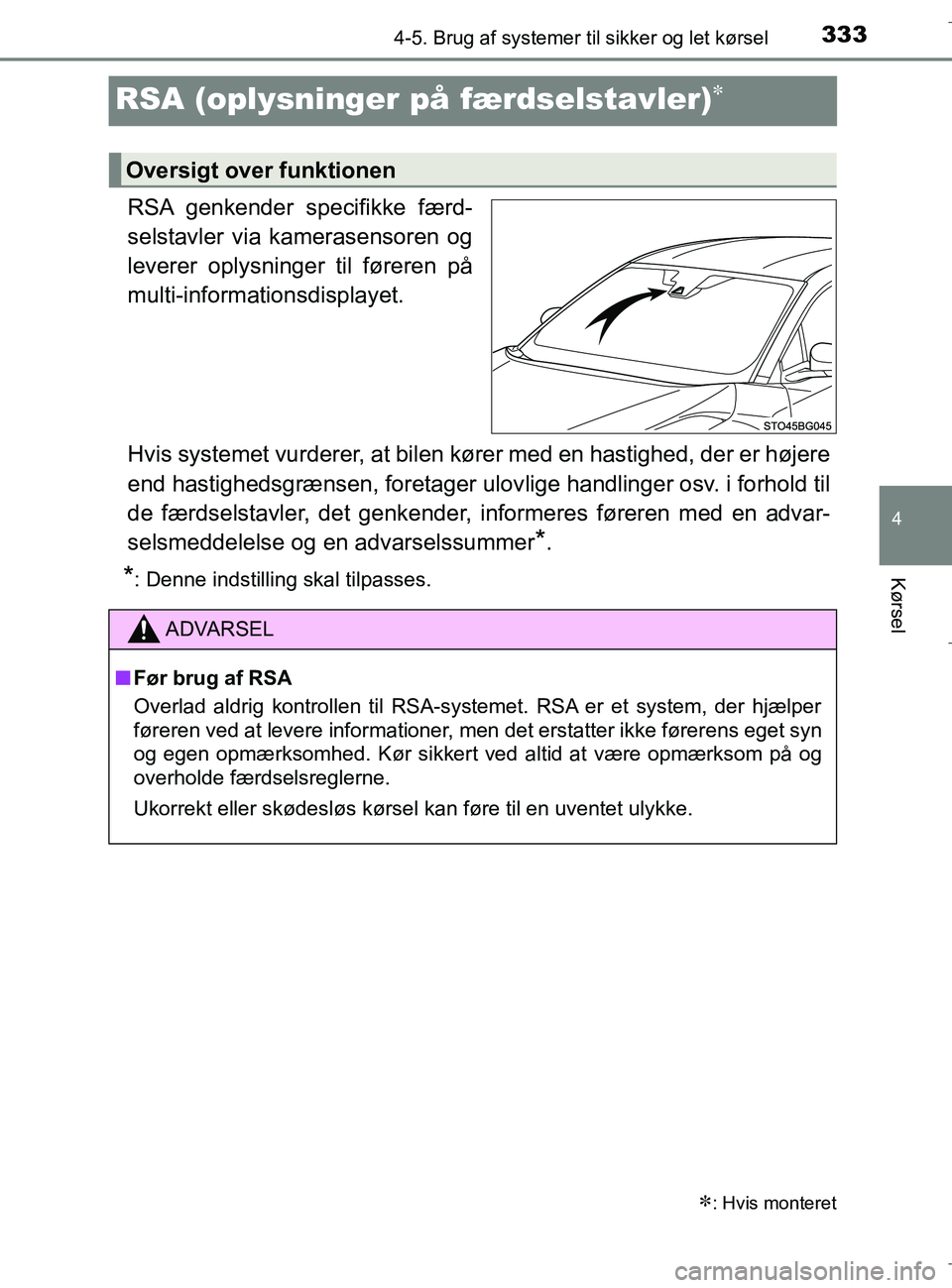

333
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
C-HR_HV_OM_Europe_OM10576DK
RSA (oplysninger på færdselstavler)
RSA genkender specifikke færd-
selstavler via kamerasensoren og
leverer oplysninger til føreren på
multi-informationsdisplayet.
Hvis systemet vurderer, at bilen kø rer med en hastighed, der er højere
end hastighedsgrænsen, foretager ulovlige handlinger osv. i forhold til
de færdselstavler, det genkender, informeres føreren med en advar-
selsmeddelelse og en advarselssummer
*.
*: Denne indstilling skal tilpasses.
: Hvis monteret
Oversigt over funktionen
ADVARSEL
n Før brug af RSA
Overlad aldrig kontrollen til RSA-systemet. RSA er et system, der hjælper
føreren ved at levere informationer, men det erstatter ikke førerens eget syn
og egen opmærksomhed. Kør sikkert ved altid at være opmærksom på og
overholde færdselsreglerne.
Ukorrekt eller skødesløs kørsel kan føre til en uventet ulykke.
OM10576DK.book Page 333 Wednesday, April 18, 2018 10:33 AM

3344-5. Brug af systemer til sikker og let kørsel
C-HR_HV_OM_Europe_OM10576DK

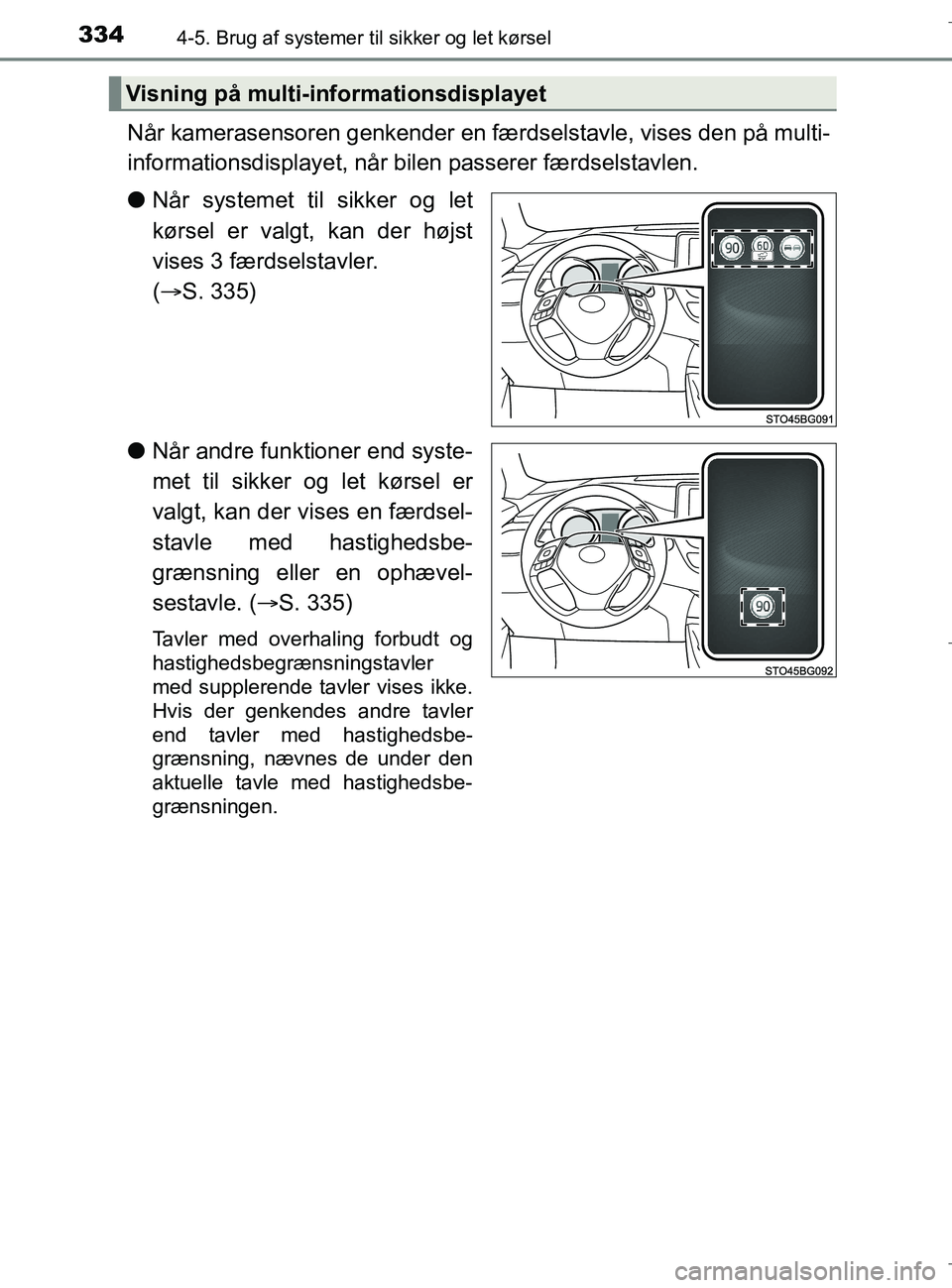

Når kamerasensoren genkender en færdselstavle, vises den på multi-
informationsdisplayet, når bilen passerer færdselstavlen.
lNår systemet til sikker og let
kørsel er valgt, kan der højst
vises 3 færdselstavler.
( S. 335)
l Når andre funktioner end syste-
met til sikker og let kørsel er
valgt, kan der vises en færdsel-
stavle med hastighedsbe-
grænsning eller en ophævel-
sestavle. ( S. 335)
Tavler med overhaling forbudt og
hastighedsbegrænsningstavler
med supplerende tavler vises ikke.
Hvis der genkendes andre tavler
end tavler med hastighedsbe-
grænsning, nævnes de under den
aktuelle tavle med hastighedsbe-
grænsningen.
Visning på multi-informationsdisplayet
OM10576DK.book Page 334 Wednesday, April 18, 2018 10:33 AM

3374-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR_HV_OM_Europe_OM10576DK

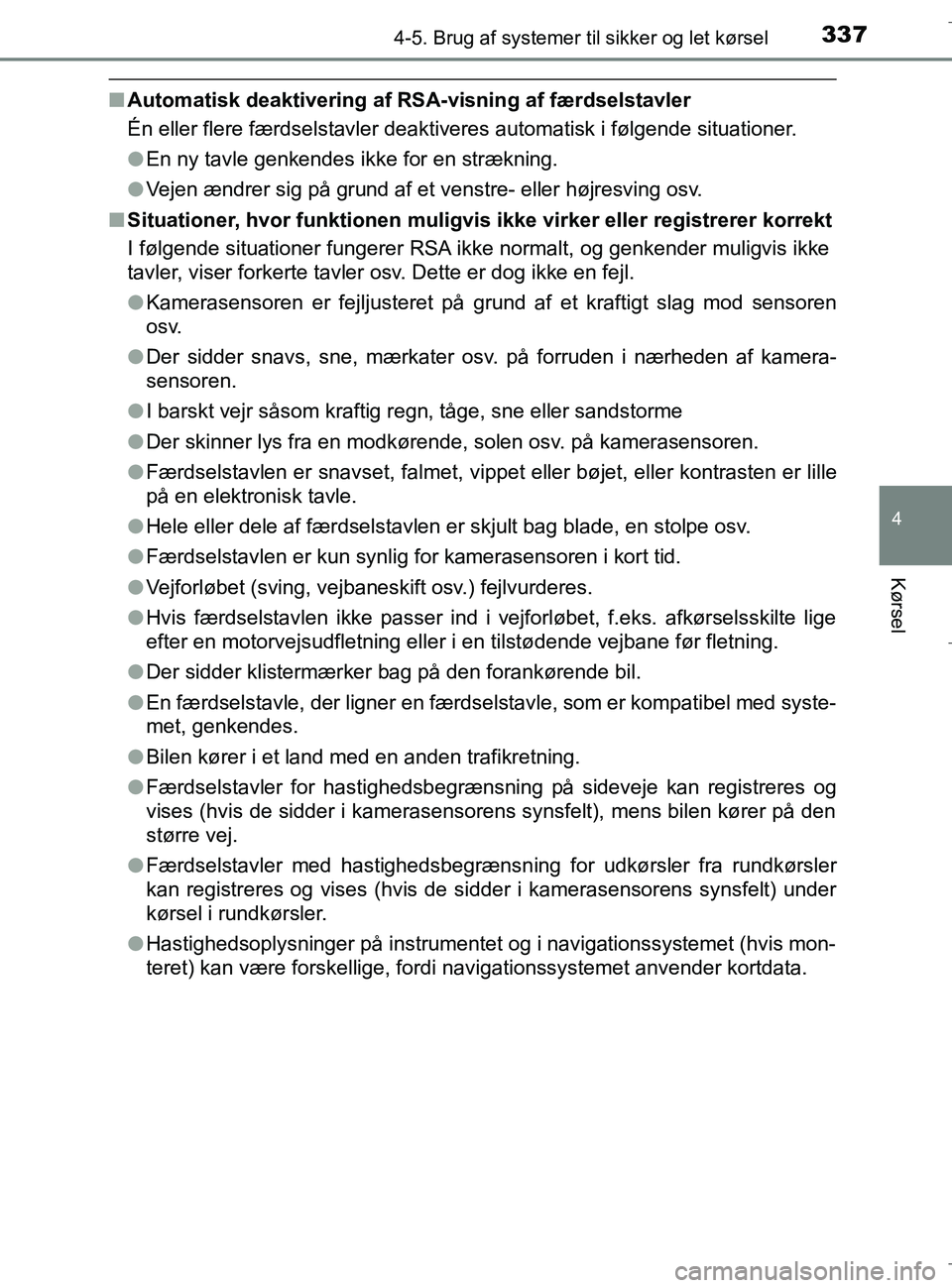

nAutomatisk deaktivering af RS A-visning af færdselstavler
Én eller flere færdselstavler deaktiveres automatisk i følgende situationer.
l En ny tavle genkendes ikke for en strækning.
l Vejen ændrer sig på grund af et venstre- eller højresving osv.
n Situationer, hvor funktionen muligvis ikke virker eller registrerer korrekt
I følgende situationer fungerer RSA ikke normalt, og genkender muligvis ikke
tavler, viser forkerte tavler osv. Dette er dog ikke en fejl.
lKamerasensoren er fejljusteret på grund af et kraftigt slag mod sensoren
osv.
l Der sidder snavs, sne, mærkater osv. på forruden i nærheden af kamera-
sensoren.
l I barskt vejr såsom kraftig regn, tåge, sne eller sandstorme
l Der skinner lys fra en modkørende, solen osv. på kamerasensoren.
l Færdselstavlen er snavset, falmet, vippet eller bøjet, eller kontrasten er lille
på en elektronisk tavle.
l Hele eller dele af færdselstavlen er skjult bag blade, en stolpe osv.
l Færdselstavlen er kun synlig for kamerasensoren i kort tid.
l Vejforløbet (sving, vejbaneskift osv.) fejlvurderes.
l Hvis færdselstavlen ikke passer ind i vejforløbet, f.eks. afkørselsskilte lige
efter en motorvejsudfletning eller i en tilstødende vejbane før fletning.
l Der sidder klistermærker bag på den forankørende bil.
l En færdselstavle, der ligner en færdselstavle, som er kompatibel med syste-
met, genkendes.
l Bilen kører i et land med en anden trafikretning.
l Færdselstavler for hastighedsbegrænsning på sideveje kan registreres og
vises (hvis de sidder i kamerasensorens synsfelt), mens bilen kører på den
større vej.
l Færdselstavler med hastighedsbegrænsn ing for udkørsler fra rundkørsler
kan registreres og vises (hvis de sidder i kamerasensorens synsfelt) under
kørsel i rundkørsler.
l Hastighedsoplysninger på instrumentet og i navigationssystemet (hvis mon-
teret) kan være forskellige, fordi navigationssystemet anvender kortdata.
OM10576DK.book Page 337 Wednesday, April 18, 2018 10:33 AM

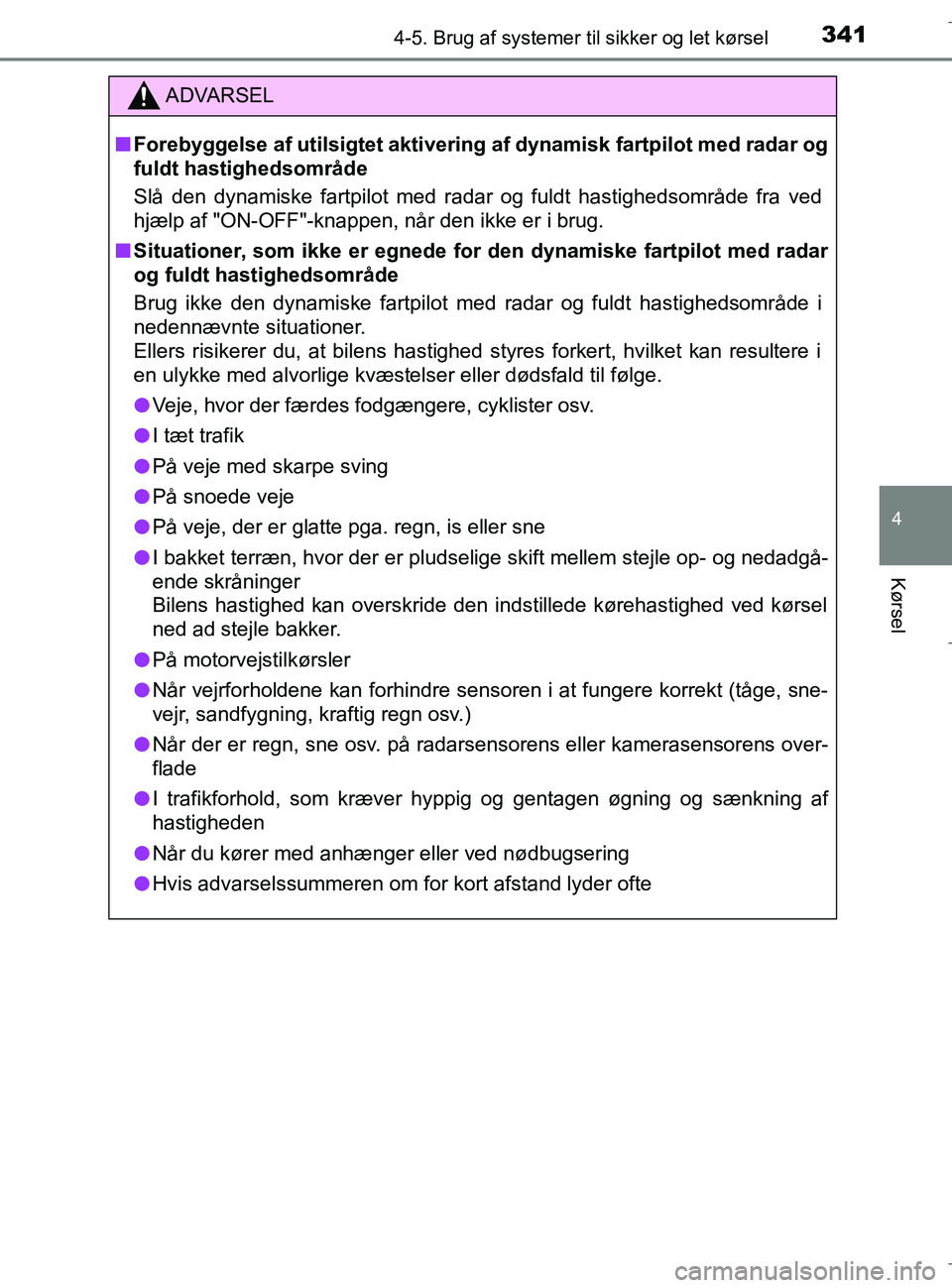

3414-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR_HV_OM_Europe_OM10576DK
ADVARSEL
n Forebyggelse af utilsigt et aktivering af dynamisk fartpilot med radar og
fuldt hastighedsområde
Slå den dynamiske fartpilot med radar og fuldt hastighedsområde fra ved
hjælp af "ON-OFF"-knappen, når den ikke er i brug.
n Situationer, som ikke er egnede for den dynamiske fartpilot med radar
og fuldt hastighedsområde
Brug ikke den dynamiske fartpilot med radar og fuldt hastighedsområde i
nedennævnte situationer.
Ellers risikerer du, at bilens hastighed styres forkert, hvilket kan resultere i
en ulykke med alvorlige kvæstelser eller dødsfald til følge.
l Veje, hvor der færdes fodgængere, cyklister osv.
l I tæt trafik
l På veje med skarpe sving
l På snoede veje
l På veje, der er glatte pga. regn, is eller sne
l I bakket terræn, hvor der er pludselige skift mellem stejle op- og nedadgå-
ende skråninger
Bilens hastighed kan overskride den indstillede kørehastighed ved kørsel
ned ad stejle bakker.
l På motorvejstilkørsler
l Når vejrforholdene kan forhindre sensoren i at fungere korrekt (tåge, sne-
vejr, sandfygning, kraftig regn osv.)
l Når der er regn, sne osv. på radarsensorens eller kamerasensorens over-
flade
l I trafikforhold, som kræver hyppig og gentagen øgning og sænkning af
hastigheden
l Når du kører med anhænger eller ved nødbugsering
l Hvis advarselssummeren om for kort afstand lyder ofte
OM10576DK.book Page 341 Wednesday, April 18, 2018 10:33 AM

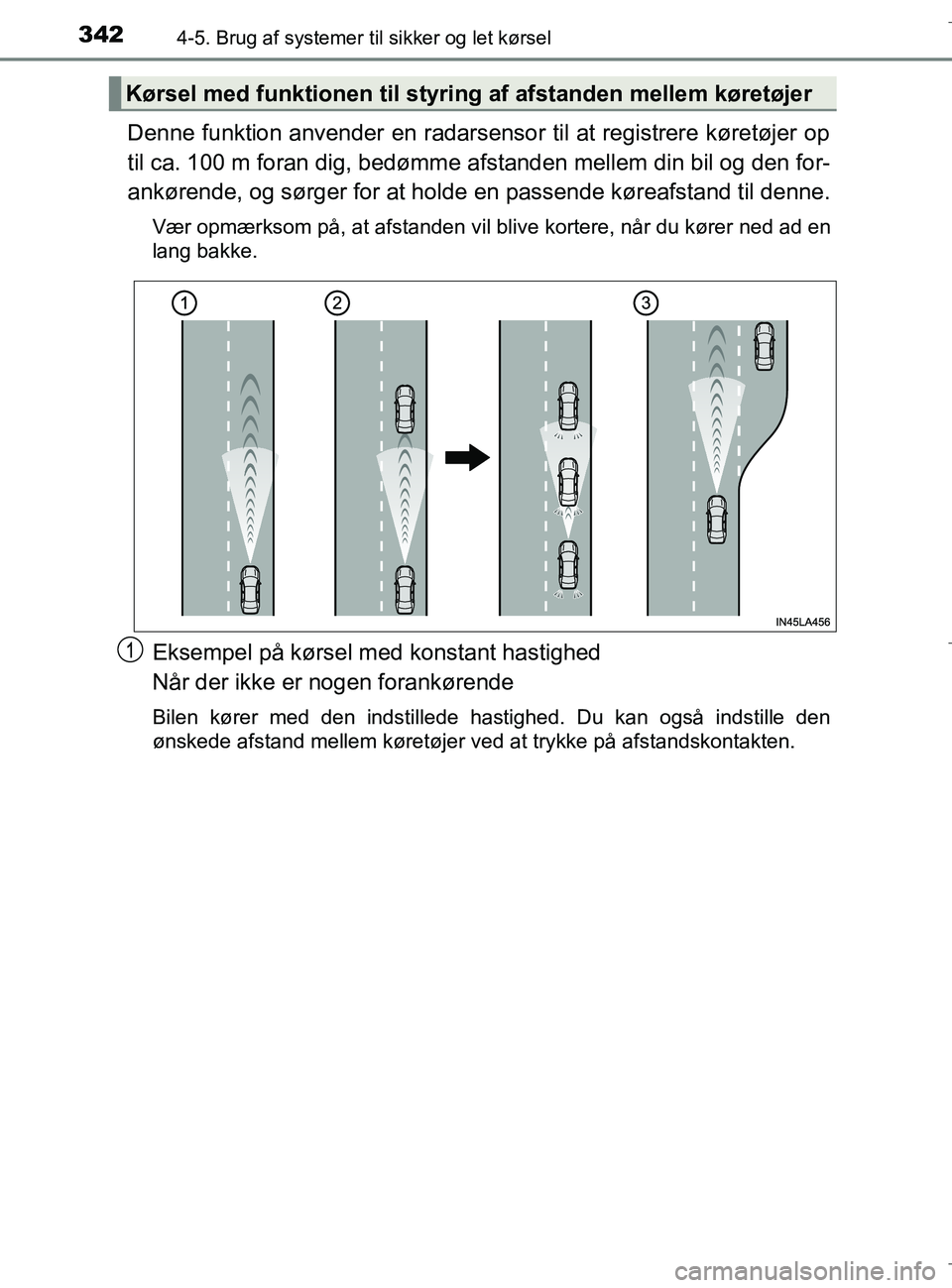

3424-5. Brug af systemer til sikker og let kørsel
C-HR_HV_OM_Europe_OM10576DK
Denne funktion anvender en radarsensor til at registrere køretøjer op
til ca. 100 m foran dig, bedømme afstanden mellem din bil og den for-
ankørende, og sørger for at holde en passende køreafstand til denne.
Vær opmærksom på, at afstanden vil blive kortere, når du kører ned ad en
lang bakke.
Eksempel på kørsel med konstant hastighed
Når der ikke er nogen forankørende
Bilen kører med den indstillede hastighed. Du kan også indstille den
ønskede afstand mellem køretøjer ved at trykke på afstandskontakten.
Kørsel med funktionen til styring af afstanden mellem køretøjer
OM10576DK.book Page 342 Wednesday, April 18, 2018 10:33 AM

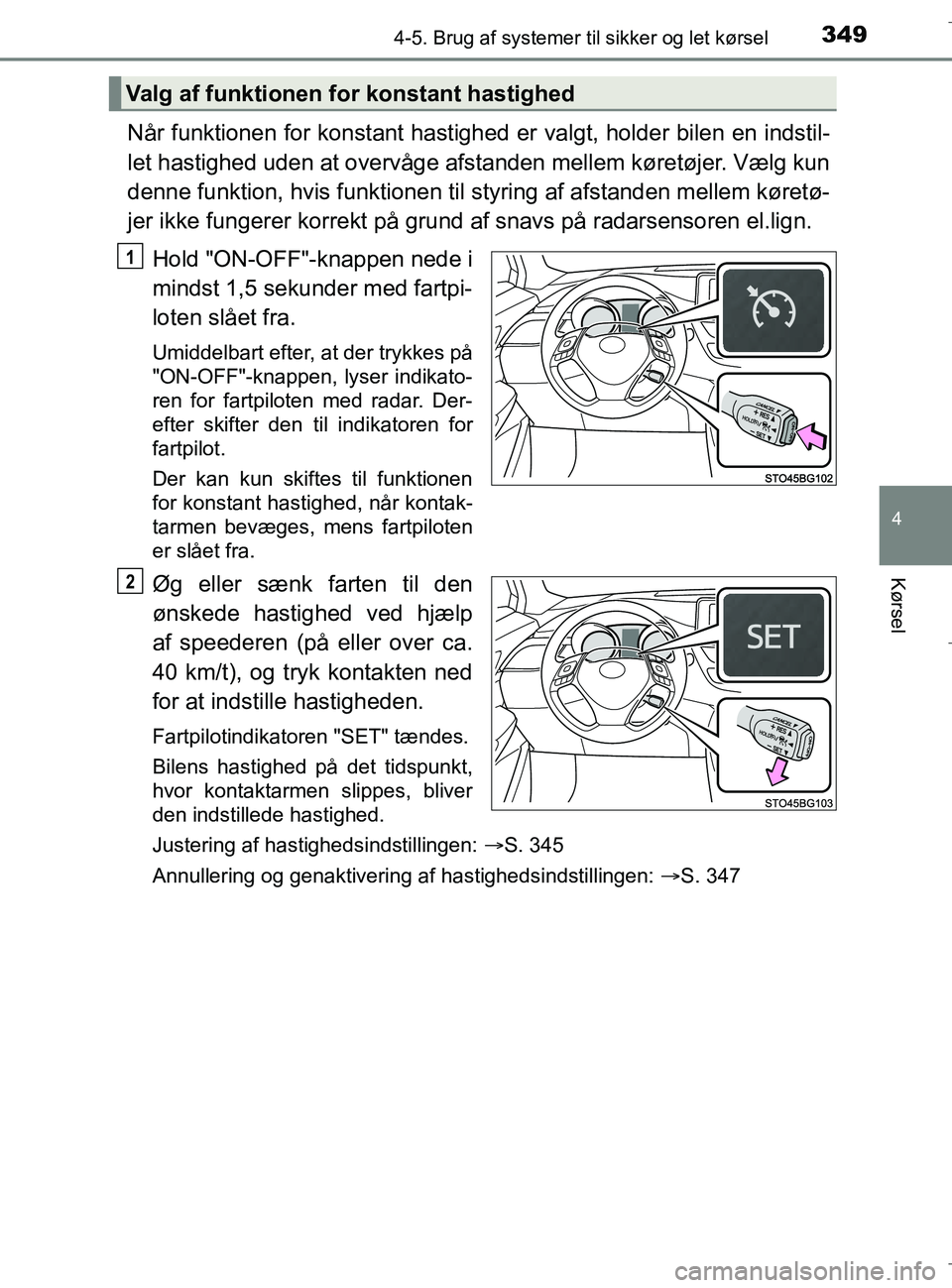

3494-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR_HV_OM_Europe_OM10576DK
Når funktionen for konstant hastighed er valgt, holder bilen en indstil-
let hastighed uden at overvåge afstanden mellem køretøjer. Vælg kun
denne funktion, hvis funktionen til styring af afstanden mellem køretø-
jer ikke fungerer korrekt på grund af snavs på radarsensoren el.lign.
Hold "ON-OFF"-knappen nede i
mindst 1,5 sekunder med fartpi-
loten slået fra.
Umiddelbart efter, at der trykkes på
"ON-OFF"-knappen, lyser indikato-
ren for fartpiloten med radar. Der-
efter skifter den til indikatoren for
fartpilot.
Der kan kun skiftes til funktionen
for konstant hastighed, når kontak-
tarmen bevæges, mens fartpiloten
er slået fra.
Øg eller sænk farten til den
ønskede hastighed ved hjælp
af speederen (på eller over ca.
40 km/t), og tryk kontakten ned
for at indstille hastigheden.
Fartpilotindikatoren "SET" tændes.
Bilens hastighed på det tidspunkt,
hvor kontaktarmen slippes, bliver
den indstillede hastighed.
Justering af hastighedsindstillingen: S. 345
Annullering og genaktivering af hastighedsindstillingen: S. 347
Valg af funktionen for konstant hastighed
1
2
OM10576DK.book Page 349 Wednesday, April 18, 2018 10:33 AM

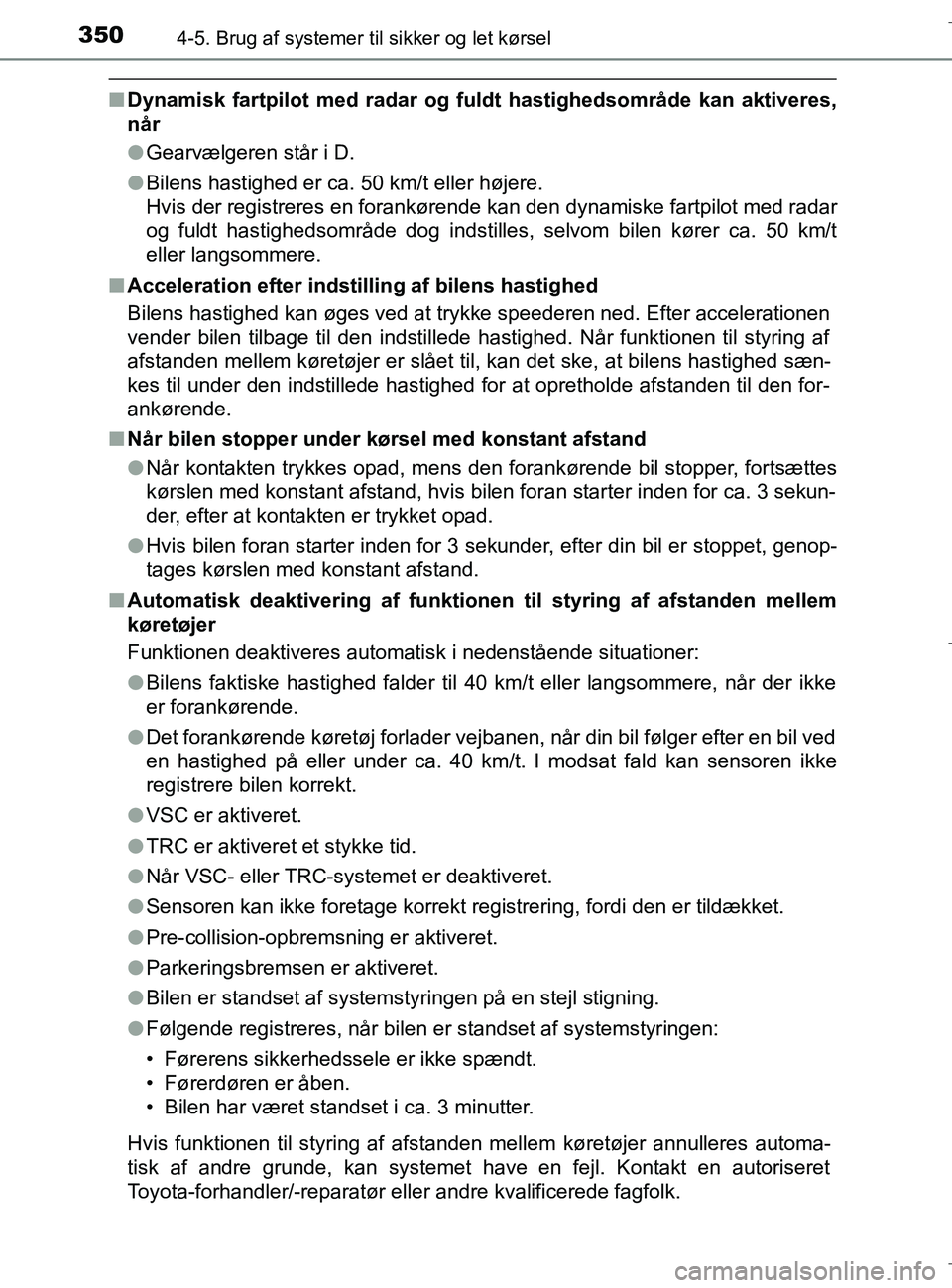

3504-5. Brug af systemer til sikker og let kørsel
C-HR_HV_OM_Europe_OM10576DK
nDynamisk fartpilot med radar og fu ldt hastighedsområde kan aktiveres,
når
l Gearvælgeren står i D.
l Bilens hastighed er ca. 50 km/t eller højere.
Hvis der registreres en forankørende kan den dynamiske fartpilot med radar
og fuldt hastighedsområde dog indstilles, selvom bilen kører ca. 50 km/t
eller langsommere.
n Acceleration efter indstilling af bilens hastighed
Bilens hastighed kan øges ved at trykke speederen ned. Efter accelerationen
vender bilen tilbage til den indstillede hastighed. Når funktionen til styring af
afstanden mellem køretøjer er slået til, kan det ske, at bilens hastighed sæn-
kes til under den indstillede hastighed for at opretholde afstanden til den for-
ankørende.
n Når bilen stopper under kørsel med konstant afstand
lNår kontakten trykkes opad, mens den forankørende bil stopper, fortsættes
kørslen med konstant afstand, hvis bilen foran starter inden for ca. 3 sekun-
der, efter at kontakten er trykket opad.
l Hvis bilen foran starter inden for 3 sekunder, efter din bil er stoppet, genop-
tages kørslen med konstant afstand.
n Automatisk deaktivering af funktionen til styring af afstanden mellem
køretøjer
Funktionen deaktiveres automatisk i nedenstående situationer:
l Bilens faktiske hastighed falder til 40 km/t eller langsommere, når der ikke
er forankørende.
l Det forankørende køretøj forlader vejbanen, når din bil følger efter en bil ved
en hastighed på eller under ca. 40 km/t. I modsat fald kan sensoren ikke
registrere bilen korrekt.
l VSC er aktiveret.
l TRC er aktiveret et stykke tid.
l Når VSC- eller TRC-systemet er deaktiveret.
l Sensoren kan ikke foretage korrekt registrering, fordi den er tildækket.
l Pre-collision-opbremsning er aktiveret.
l Parkeringsbremsen er aktiveret.
l Bilen er standset af systemstyringen på en stejl stigning.
l Følgende registreres, når bilen er standset af systemstyringen:
• Førerens sikkerhedssele er ikke spændt.
• Førerdøren er åben.
• Bilen har været standset i ca. 3 minutter.
Hvis funktionen til styring af afstanden mellem køretøjer annulleres automa-
tisk af andre grunde, kan systemet have en fejl. Kontakt en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
OM10576DK.book Page 350 Wednesday, April 18, 2018 10:33 AM
