TOYOTA C-HR 2018 Návod na použití (in Czech)

6117-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10576CZ
7
Údržba a péče
VÝSTRAHA
■Vyjmutá baterie a jiné součásti
Tyto součásti jsou malé a pokud jsou spolknuty dětmi, mohou způsobit udu-
šení. Chraňte před dětmi. Jejich nedodržení by mohlo vést ke smrtelným
nebo k vážným zraněním.
■Certifikace pro lithiovou baterii
VÝSTRAHA: POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM,
HROZÍ NEBEZPEČÍ VÝBUCHU. POUŽITÉ BATERIE ZLIKVIDUJTE POD-
LE POKYNŮ.
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
●Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
●Neohýbejte žádný z kontaktů baterie.

6127-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10576CZ
Kontrola a výměna pojistek
Vypněte spínač POWER.
Otevřete kryt pojistkové skříňky.
Motorový prostor: pojistková skříňka typu A
Při zatlačení 2 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 2 západky zajištěny.
Motorový prostor: pojistková skříňka typu B
Při zatlačení 3 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 3 západky zajištěny.
Motorový prostor: pojistková skříňka typu C
Sejměte kryt.
Když nasazujete kryt, ujistěte se, že
jsou západky zajištěny.
Pokud některá z elektrických součástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2

6137-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10576CZ
7
Údržba a péče
Levá strana přístrojového panelu (vozidla s levostranným řízením)
Vyjměte víčko.
Při vyjímání nebo nasazování stisk-
něte západku.
Levá strana přístrojového panelu (vozidla s pravostranným řízením)
Vyjměte kryt a víčko.
Zatlačte výstupek dovnitř a vy-
jměte kryt.
Vyjměte víčko.
Při vyjímání nebo nasazování sti-
skněte západku.
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze po-
jistky typu A.
3

6147-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10576CZ
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Kromě Typ E:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Ty p E :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
4
Ty p ATy p B
Ty p CTy p D
Ty p E

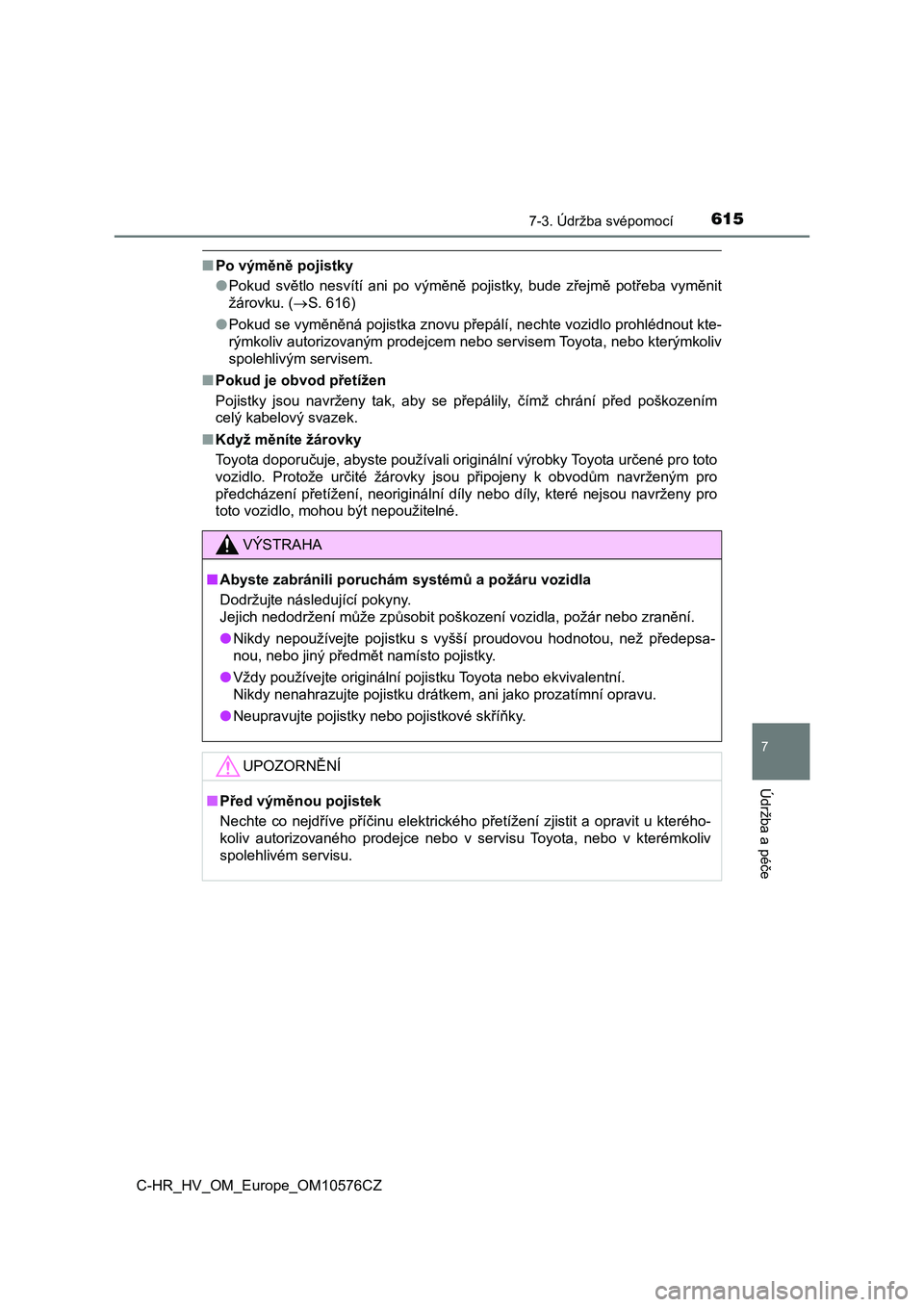

6157-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10576CZ
7
Údržba a péče
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 616)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým pro
předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

6167-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10576CZ
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 722)
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
Světlomety (typ s halogenovou žárovkou)
Přední mlhová světla (jsou-li ve výbavě u typu se žárovkou)
Přední směrová světla (typ se žárovkou)
Boční směrová světla

6177-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10576CZ
7
Údržba a péče
■Vzadu
Zadní směrová světla (typ se žárovkou)
Couvací světla (typ se žárovkou)
Osvětlení registrační značky
Zadní mlhové světlo

6187-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10576CZ■
Světlomety (typ s halogenovou žárovkou)
Otočte paticí žárovky doleva.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte světlomety
a pohledem ověřte, že otvorem
neuniká žádné světlo.
Výměna žárovek
1
2
3
4

6197-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10576CZ
7
Údržba a péče
■Přední mlhová světla (jsou-li ve výbavě u typu se žárovkou)
Vyjměte šroub a příchytku
a částečně vyjměte vložku
blatníku.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Otočte paticí žárovky doleva
a vyjměte ji.
1
2
3

6207-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10576CZ
Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji. Otočte
paticí žárovky doprava a zajistě-
te ji.
Nasaďte konektor.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte přední mlho-
vá světla a pohledem ověřte, že
otvorem neuniká žádné světlo.
Nasaďte zpět vložku blatní-
ku a namontujte šroub a pří-
chytku.
Ujistěte se, že vložka blatníku je
upevněna k vnitřku blatníku.
4
5
6
