9
C-HR_HV_OM_Europe_OM10576FIRadioaaltolähettimen asentaminen autoon voi vaikuttaa sellaisiin elektronisiin
järjestelmiin kuten:
l
Hybridijärjestelmä
l Elektroninen monipistesuihkutusjärjestelmä
l Täydellä nopeusalueella mukautuva vakionopeussäädin (joissakin mal-
leissa)
l Vakionopeussäädin (joissakin malleissa)
l Lukkiutumaton jarrujärjestelmä (ABS)
l SRS-turvatyynyjärjestelmä
l Turvavyön kiristinjärjestelmä
Varmista valtuutetulta Toyota-jälleenm yyjältä tai -korjaamolta tai muusta
ammattitaitoisesta ja hyvin varustetusta korjaamosta, mitä varotoimenpiteitä
tai erityisohjeita radioaaltolähettimen asennuksessa tulee noudattaa.
Lisätietoa lähetystaajuuksista, tehotasoista, antennin sijoittamisesta ja muista
huomioitavista seikoista asennukseen liittyen saat valtuutetulta Toyota-jäl-
leenmyyjältäsi tai muulta ammattitaitoiselta ja hyvin varustetulta korjaamolta.
Hybridiauton korkeajänniteosat ja kaapelit lähettävät sähkömagneettisia aal-
toja suunnilleen saman määrän kuin tavanomainen bensiinikäyttöinen poltto-
moottoriauto tai kodin sähkölaitteet niiden sähkömagneettisesta suojauksesta
huolimatta.
Radioaaltolähettimestä voi kuulua häiritsevää ääntä\
.
Radioaaltolähettimen asennus
C-HR_HV_OM_Europe_OM10576FI .book Page 9 Thursday, April 12, 2018 10:53 AM

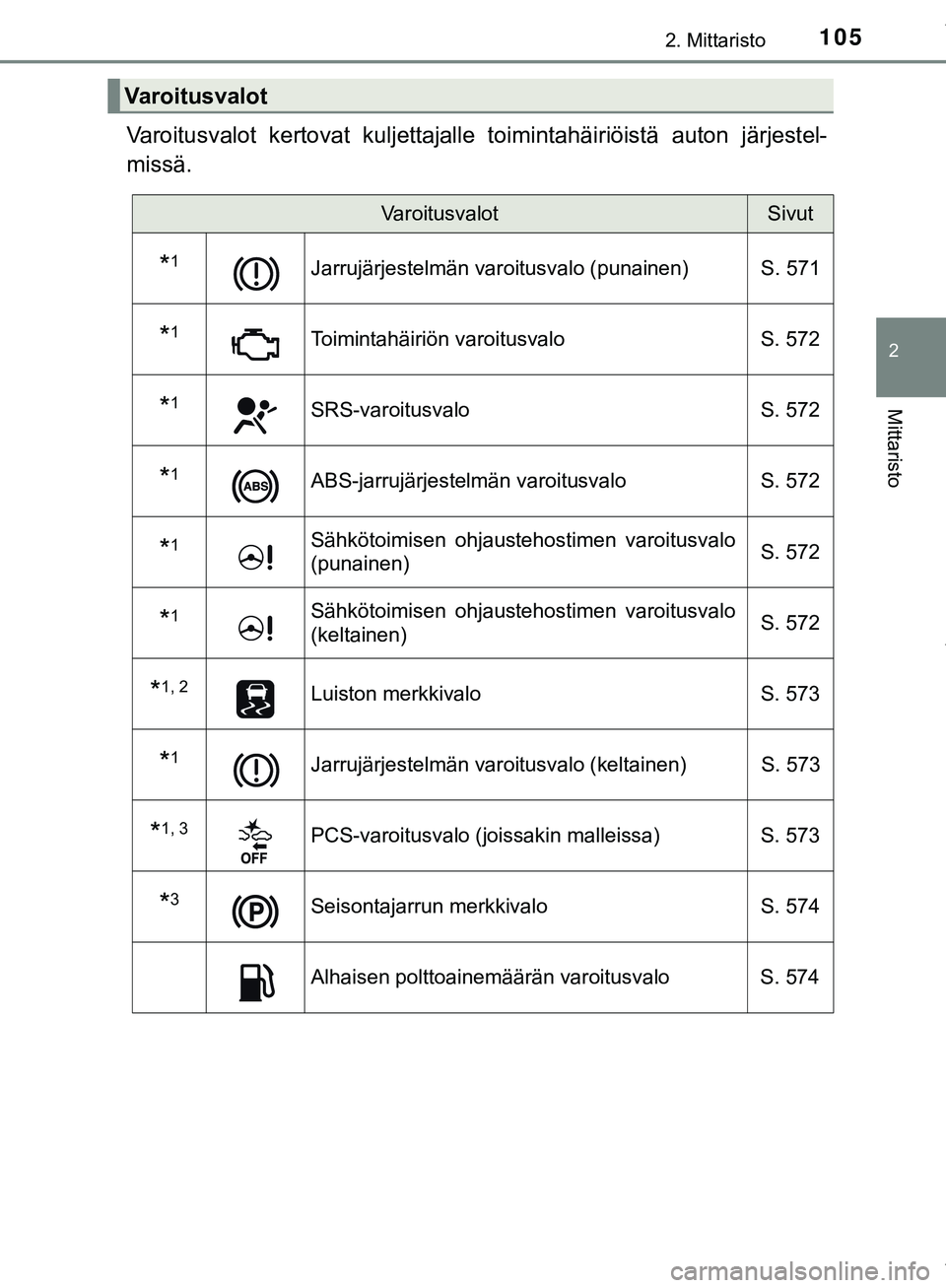

1052. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10576FI
Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestel-
missä.
Varoitusvalot
VaroitusvalotSivut
*1Jarrujärjestelmän varoitusvalo (punainen) S. 571
*1Toimintahäiriön varoitusvalo S. 572
*1SRS-varoitusvalo S. 572
*1ABS-jarrujärjestelmän varoitusvaloS. 572
*1Sähkötoimisen ohjaustehostimen varoitusvalo
(punainen)S. 572
*1Sähkötoimisen ohjaustehostimen varoitusvalo
(keltainen)S. 572
*1, 2Luiston merkkivalo
S. 573
*1Jarrujärjestelmän varoitusvalo (keltainen) S. 573
*1, 3PCS-varoitusvalo (joissakin malleissa) S. 573
*3Seisontajarrun merkkivaloS. 574
Alhaisen polttoainemäärän varoitusvalo S. 574
C-HR_HV_OM_Europe_OM10576FI.book Page 105 Thursday, April 12, 2018 10:53 AM

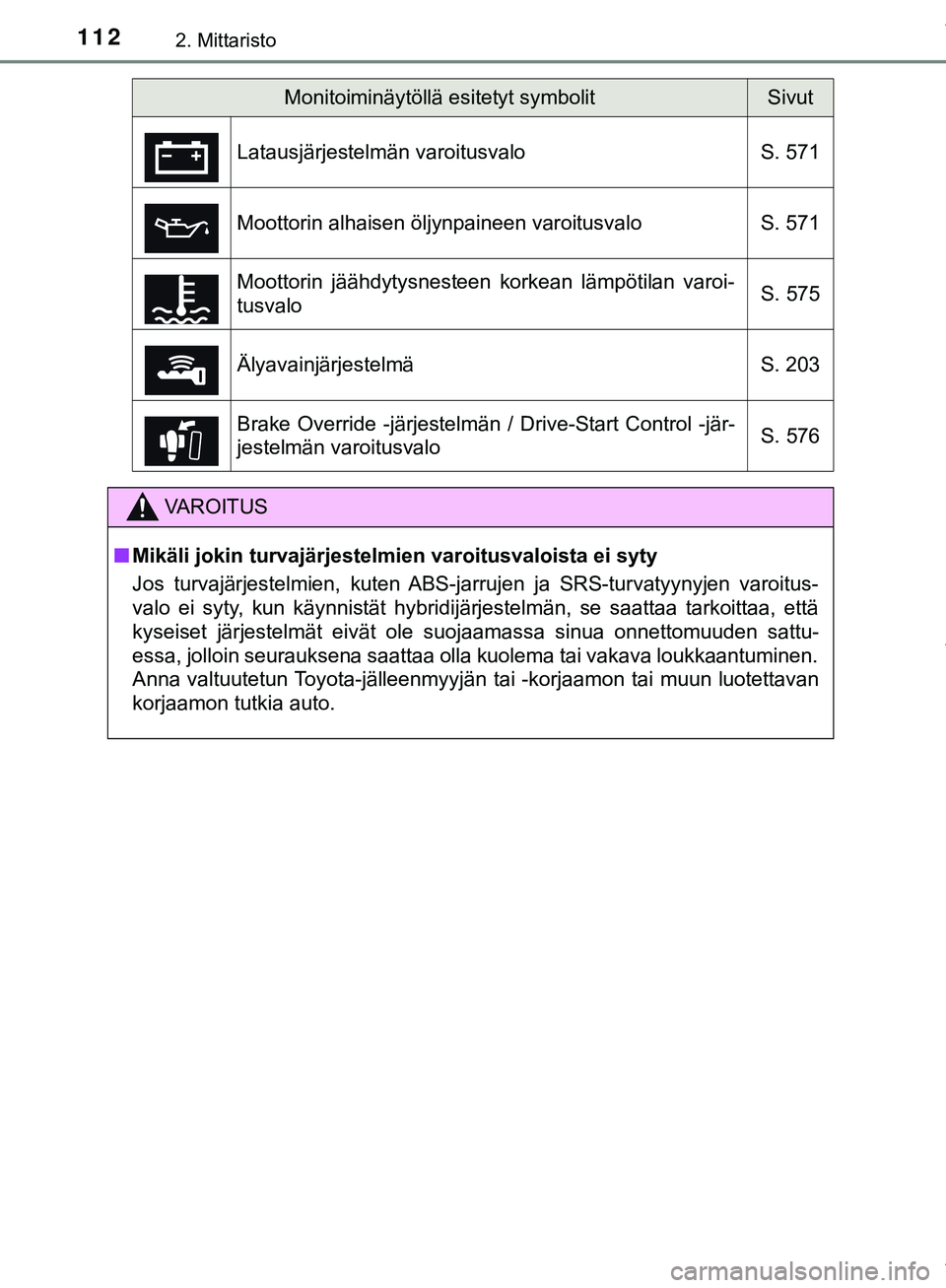

1122. Mittaristo
C-HR_HV_OM_Europe_OM10576FI
Monitoiminäytöllä esitetyt symbolitSivut
Latausjärjestelmän varoitusvalo S. 571
Moottorin alhaisen öljynpaineen varoitusvalo S. 571
Moottorin jäähdytysnesteen korkean lämpötilan varoi-
tusvalo S. 575
Älyavainjärjestelmä S. 203
Brake Override -järjestelmän / Drive-Start Control -jär-
jestelmän varoitusvalo S. 576
VAROITUS
n Mikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarr ujen ja SRS-turvatyynyjen varoitus-
valo ei syty, kun käynnistät hybridijär jestelmän, se saattaa tarkoittaa, että
kyseiset järjestelmät eivät ole suojaamassa sinua onnettomuuden sattu-
essa, jolloin seurauksena saattaa olla kuolema tai vakava loukkaantuminen.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
C-HR_HV_OM_Europe_OM10576FI .book Page 112 Thursday, April 12, 2018 10:53 AM

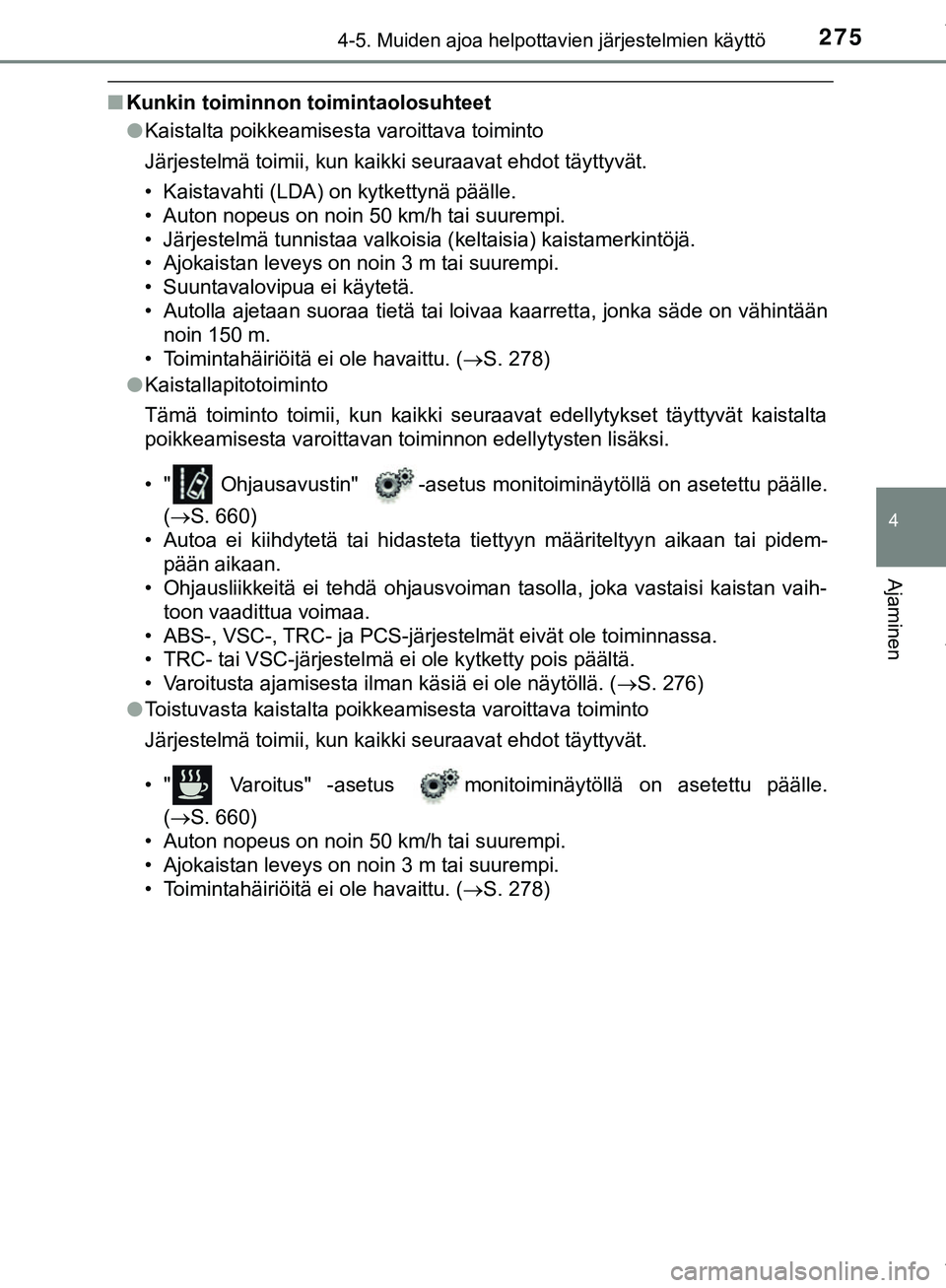

2754-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FI
nKunkin toiminnon toimintaolosuhteet
l Kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• Kaistavahti (LDA) on kytkettynä päälle.
• Auton nopeus on noin 50 km/h tai suurempi.
• Järjestelmä tunnistaa valkoisia (keltaisia) kaistamerkintöjä.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Suuntavalovipua ei käytetä.
• Autolla ajetaan suoraa tietä tai loivaa kaarretta, jonka säde on vähintään
noin 150 m.
• Toimintahäiriöitä ei ole havaittu. ( S. 278)
l Kaistallapitotoiminto
Tämä toiminto toimii, kun kaikki seuraavat edellytykset täyttyvät kaistalta
poikkeamisesta varoittavan toiminnon edellytysten lisäksi.
• " Ohjausavustin" -asetus monitoiminäytöllä on asetettu päälle.
( S. 660)
• Autoa ei kiihdytetä tai hidasteta tiettyyn määriteltyyn aikaan tai pidem-
pään aikaan.
• Ohjausliikkeitä ei tehdä ohjausvoiman tasolla, joka vastaisi kaistan vaih- toon vaadittua voimaa.
• ABS-, VSC-, TRC- ja PCS-järj estelmät eivät ole toiminnassa.
• TRC- tai VSC-järjestelmä ei ole kytketty pois päältä.
• Varoitusta ajamisesta ilman käsiä ei ole näytöllä. ( S. 276)
l Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• " Varoitus" -asetus monitoiminäytöllä on asetettu päälle.
( S. 660)
• Auton nopeus on noin 50 km/h tai suurempi.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Toimintahäiriöitä ei ole havaittu. (S. 278)
C-HR_HV_OM_Europe_OM10576FI .book Page 275 Thursday, April 12, 2018 10:53 AM

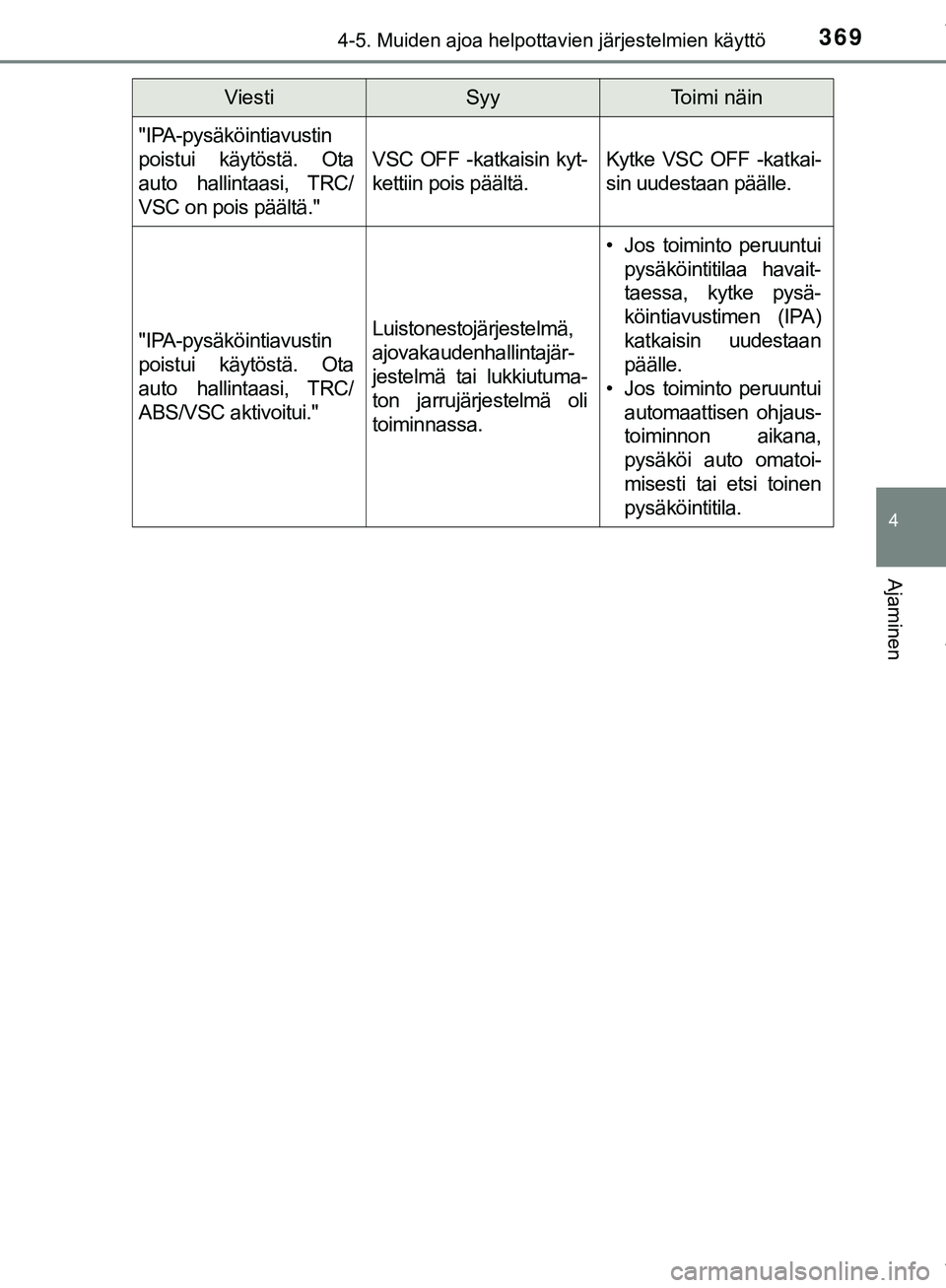

3694-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FI"IPA-pysäköintiavustin
poistui käytöstä. Ota
auto hallintaasi, TRC/
VSC on pois päältä."
VSC OFF -katkaisin kyt-
kettiin pois päältä.Kytke VSC OFF -katkai-
sin uudestaan päälle.
"IPA-pysäköintiavustin
poistui käytöstä. Ota
auto hallintaasi, TRC/
ABS/VSC aktivoitui."
Luistonestojärjestelmä,
ajovakaudenhallintajär-
jestelmä tai lukkiutuma-
ton jarrujärjestelmä oli
toiminnassa.
• Jos toiminto peruuntui pysäköintitilaa havait-
taessa, kytke pysä-
köintiavustimen (IPA)
katkaisin uudestaan
päälle.
• Jos toiminto peruuntui automaattisen ohjaus-
toiminnon aikana,
pysäköi auto omatoi-
misesti tai etsi toinen
pysäköintitila.
ViestiSyyToimi näin
C-HR_HV_OM_Europe_OM10576FI .book Page 369 Thursday, April 12, 2018 10:53 AM

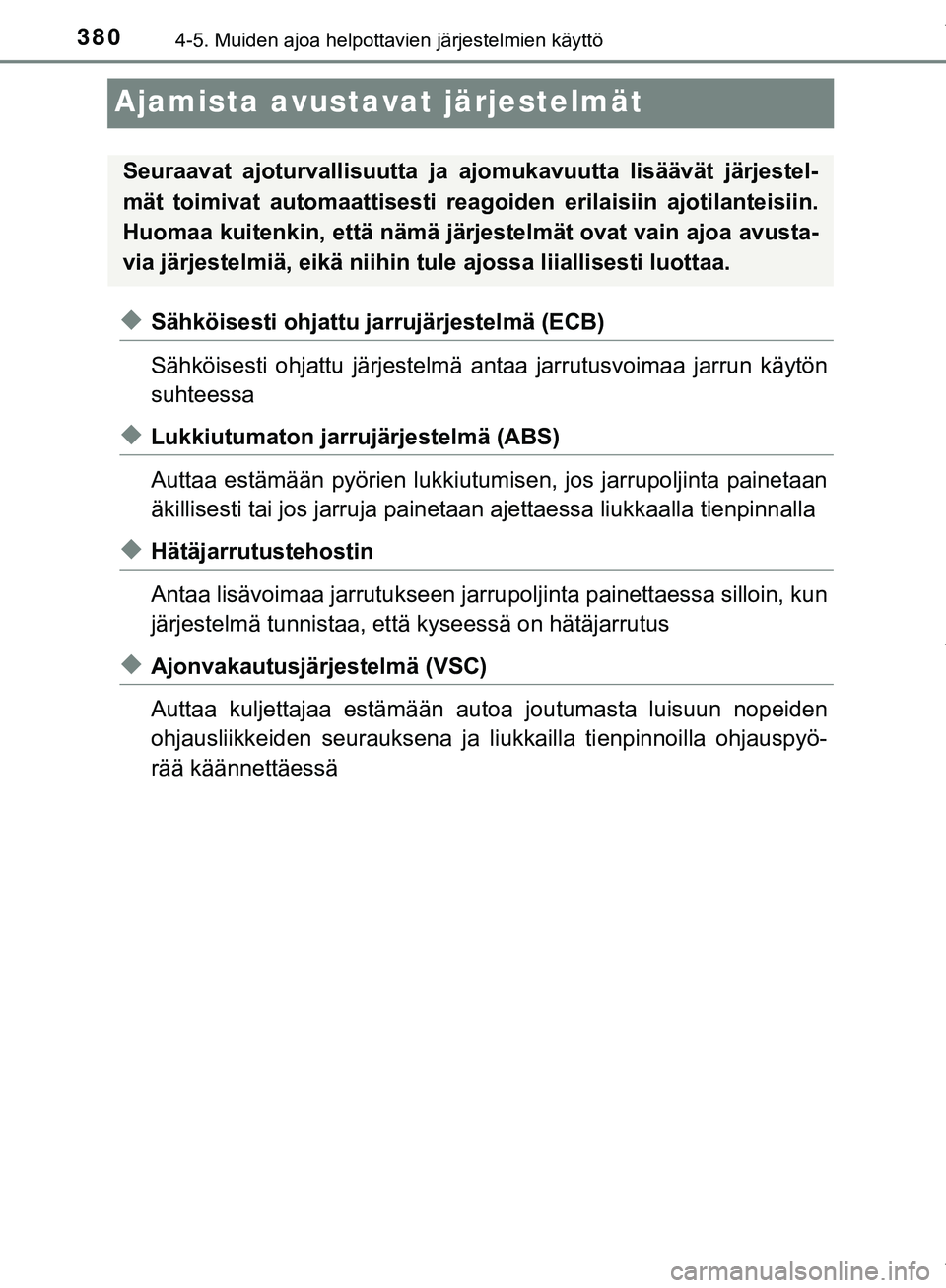

3804-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FI
Ajamista avustavat järjestelmät
uSähköisesti ohjattu jarrujärjestelmä (ECB)
Sähköisesti ohjattu järjestelmä antaa jarrutusvoimaa jarrun käytön
suhteessa
uLukkiutumaton jarrujärjestelmä (ABS)
Auttaa estämään pyörien lukkiutumisen, jos jarrupoljinta painetaan
äkillisesti tai jos jarru ja painetaan ajettaessa liukkaalla tienpinnalla
uHätäjarrutustehostin
Antaa lisävoimaa jarrutukseen jarru poljinta painettaessa silloin, kun
järjestelmä tunnistaa, että kyseessä on hätäjarrutus
uAjonvakautusjärjestelmä (VSC)
Auttaa kuljettajaa estämään autoa joutumasta luisuun nopeiden
ohjausliikkeiden seurau ksena ja liukkailla tienpinnoilla ohjauspyö-
rää käännettäessä
Seuraavat ajoturvallisuutta ja ajomukavuutta lisäävät järjestel-
mät toimivat automaattisesti reagoiden erilaisiin ajotilanteisiin.
Huomaa kuitenkin, että nämä järjestelmät ovat vain ajoa avusta-
via järjestelmiä, eikä niihin tule ajossa liiallisesti luottaa.
C-HR_HV_OM_Europe_OM10576FI .book Page 380 Thursday, April 12, 2018 10:53 AM

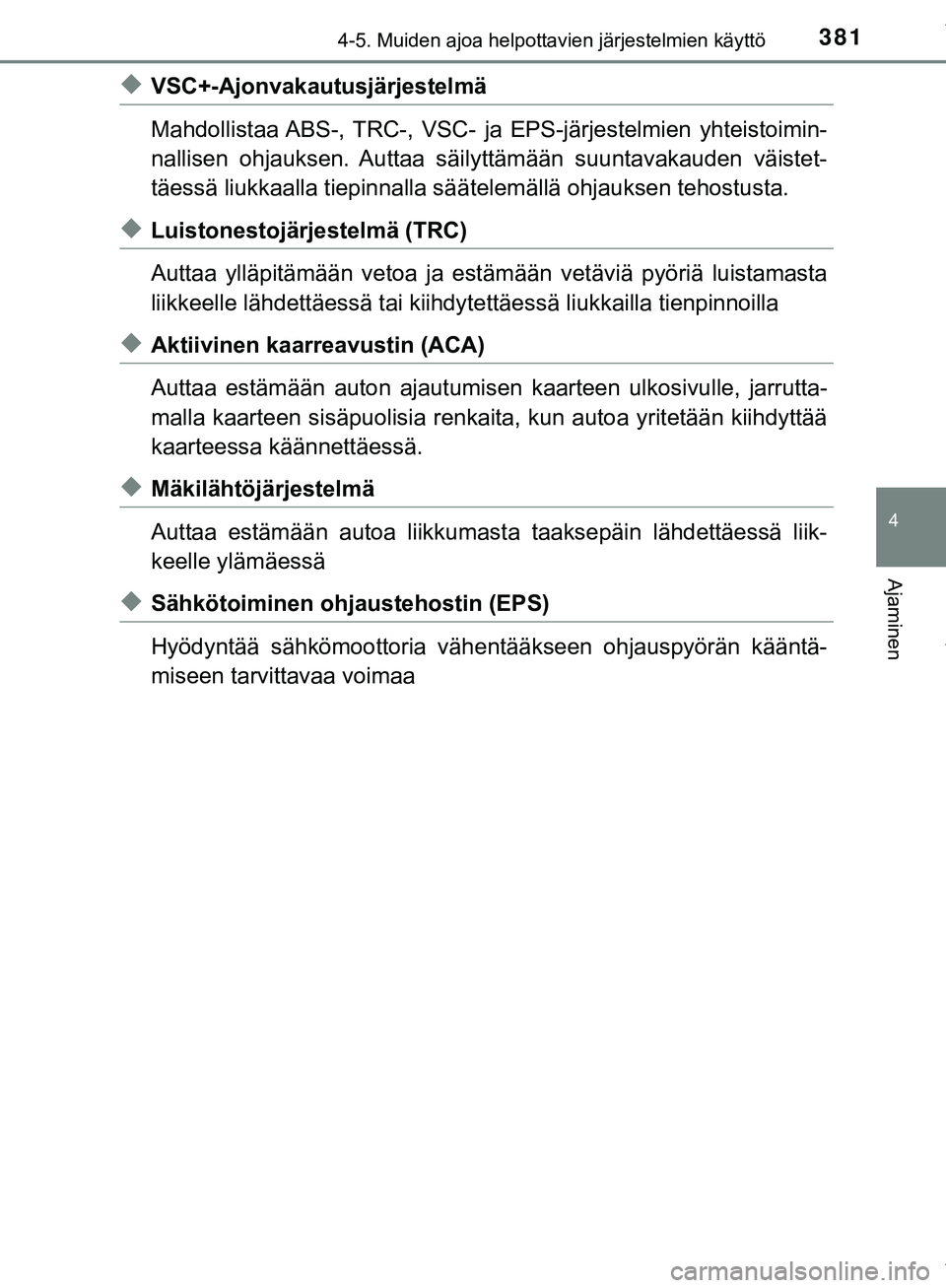

3814-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FI
uVSC+-Ajonvakautusjärjestelmä
Mahdollistaa ABS-, TRC-, VSC- ja EPS-järjestelmien yhteistoimin-
nallisen ohjauksen. Auttaa säilyttämään suuntavakauden väistet-
täessä liukkaalla tiepinnalla sä ätelemällä ohjauksen tehostusta.
uLuistonestojärjestelmä (TRC)
Auttaa ylläpitämään vetoa ja estä mään vetäviä pyöriä luistamasta
liikkeelle lähdettäessä tai kiihdytettäessä liukkailla tienpinnoilla
uAktiivinen kaarreavustin (ACA)
Auttaa estämään auton ajautumisen kaarteen ulkosivulle, jarrutta-
malla kaarteen sisäpuolisia renkaita, kun autoa yritetään kiihdyttää
kaarteessa käännettäessä.
uMäkilähtöjärjestelmä
Auttaa estämään autoa liikkumast a taaksepäin lähdettäessä liik-
keelle ylämäessä
uSähkötoiminen ohjau stehostin (EPS)
Hyödyntää sähkömoottoria väh entääkseen ohjauspyörän kääntä-
miseen tarvittavaa voimaa
C-HR_HV_OM_Europe_OM10576FI .book Page 381 Thursday, April 12, 2018 10:53 AM

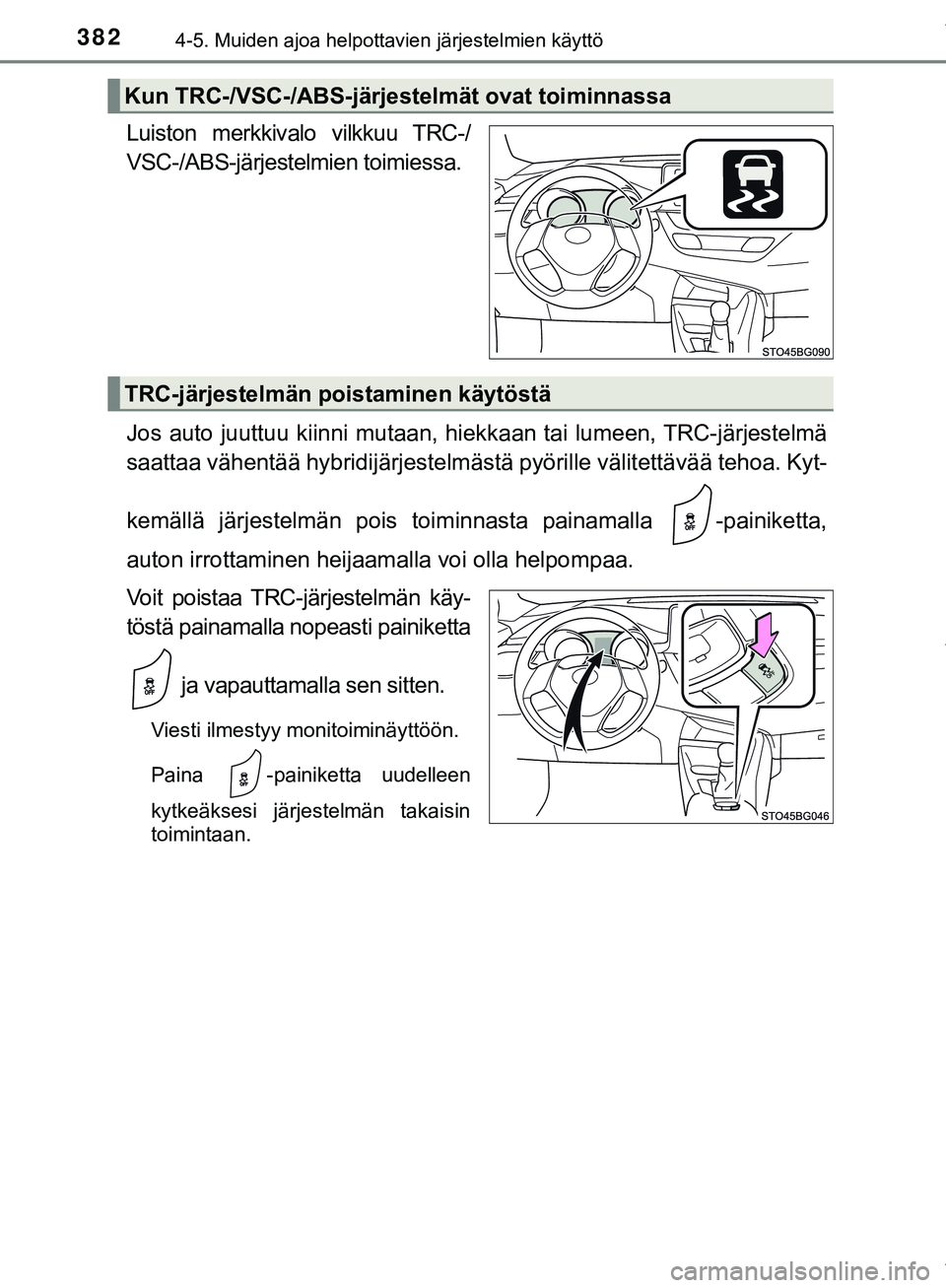

3824-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FI
Luiston merkkivalo vilkkuu TRC-/
VSC-/ABS-järjestelmien toimiessa.
Jos auto juuttuu kiinni mutaan, hiekkaan tai lumeen, TRC-järjestelmä
saattaa vähentää hybridijärjestelmästä pyörille välitettävää tehoa. Kyt-
kemällä järjestelmän pois toim innasta painamalla -painiketta,
auton irrottaminen heijaamalla voi olla helpompaa.
Voit poistaa TRC-järjestelmän käy-
töstä painamalla nopeasti painiketta
ja vapauttamalla sen sitten.
Viesti ilmestyy monitoiminäyttöön.
Paina -painiketta uudelleen
kytkeäksesi järjestelmän takaisin
toimintaan.
Kun TRC-/VSC-/ABS-järjestelmät ovat toiminnassa
TRC-järjestelmän poistaminen käytöstä
C-HR_HV_OM_Europe_OM10576FI .book Page 382 Thursday, April 12, 2018 10:53 AM

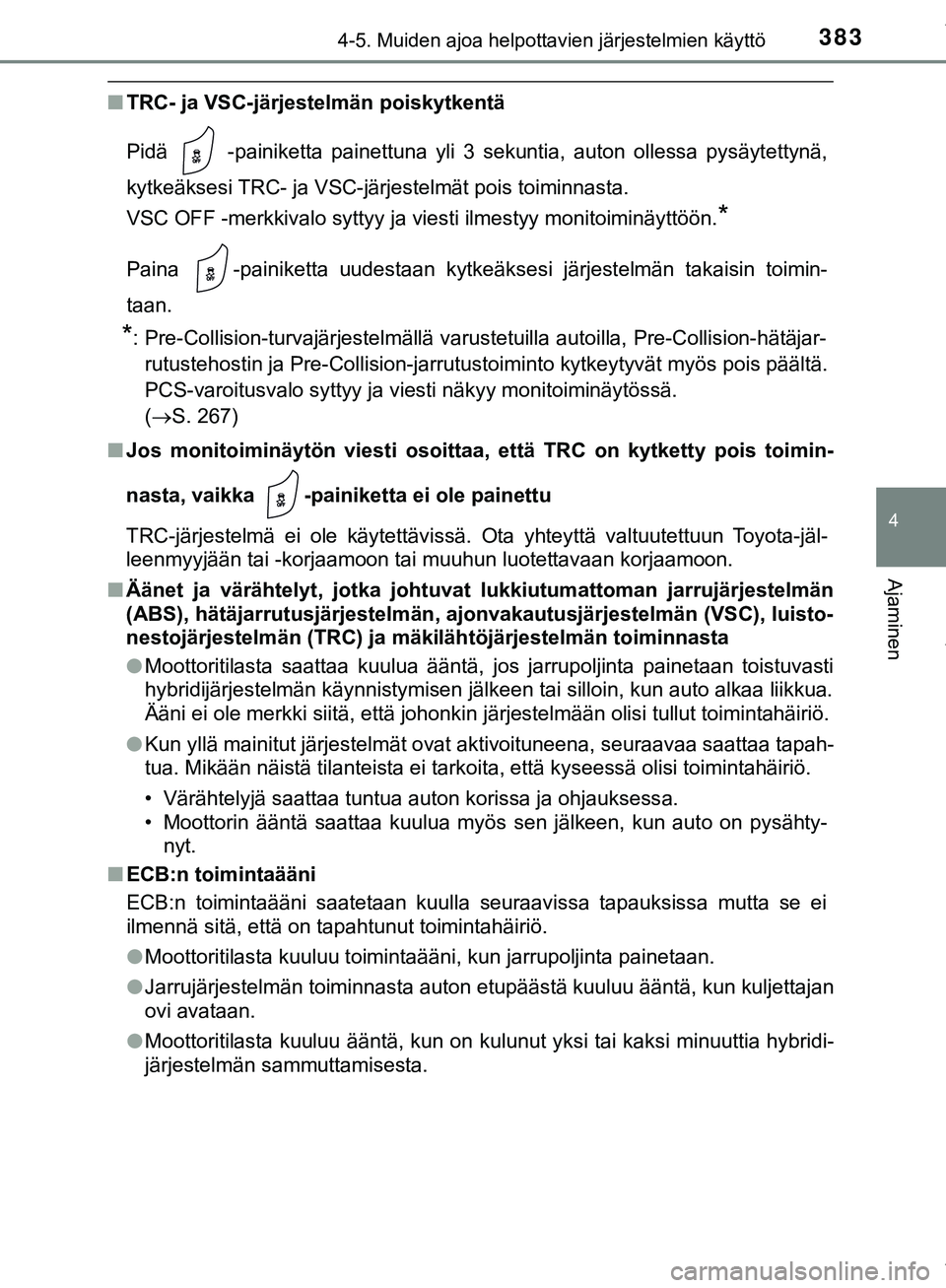

3834-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FI
nTRC- ja VSC-järjestelmän poiskytkentä
Pidä -painiketta painettuna yli 3 sekuntia, auton ollessa pysäytettynä,
kytkeäksesi TRC- ja VSC-järjestelmät pois toiminnasta.
VSC OFF -merkkivalo syttyy ja viesti ilmestyy monitoiminäyttöön.
*
Paina -painiketta uudestaan kytkeäksesi järjestelmän takaisin toimin-
taan.
*: Pre-Collision-turvajärjestelmällä varustetuilla autoilla, Pre-Collision-hätäjar-
rutustehostin ja Pre-Collision-jarrutustoiminto kytkeytyvät myös pois päältä.
PCS-varoitusvalo syttyy ja viesti näkyy monitoiminäytössä.
(S. 267)
n Jos monitoiminäytön viesti osoittaa, että TRC on kytketty pois toimin-
nasta, vaikka -painiketta ei ole painettu
TRC-järjestelmä ei ole käytettävissä. Ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaamoon.
n Äänet ja värähtelyt, jotka johtuvat lukkiutumattoman jarrujärjestelmän
(ABS), hätäjarrutusjärjestelmän, ajonvakautusjärjestelmän (VSC), luisto-
nestojärjestelmän (TRC) ja mäkilähtöjärjestelmän toiminnasta
lMoottoritilasta saattaa kuulua ääntä, jos jarrupoljinta painetaan toistuvasti
hybridijärjestelmän käynnistymisen jälkeen tai silloin, kun auto alkaa liikkua.
Ääni ei ole merkki siitä, että johonkin järjestelmään olisi tullut toimintahäiriö.
l Kun yllä mainitut järjestelmät ovat aktivoituneena, seuraavaa saattaa tapah-
tua. Mikään näistä tilanteista ei tarkoita, että kyseessä olisi toimintahäiriö.
• Värähtelyjä saattaa tuntua auton korissa ja ohjauksessa.
• Moottorin ääntä saattaa kuulua myös sen jälkeen, kun auto on pysähty-
nyt.
n ECB:n toimintaääni
ECB:n toimintaääni saatetaan kuulla seuraavissa tapauksissa mutta se ei
ilmennä sitä, että on tapahtunut toimintahäiriö.
lMoottoritilasta kuuluu toimintaääni, kun jarrupoljinta painetaan.
l Jarrujärjestelmän toiminnasta auton etupäästä kuuluu ääntä, kun kuljettajan
ovi avataan.
l Moottoritilasta kuuluu ääntä, kun on kulunut yksi tai kaksi minuuttia hybridi-
järjestelmän sammuttamisesta.
C-HR_HV_OM_Europe_OM10576FI .book Page 383 Thursday, April 12, 2018 10:53 AM

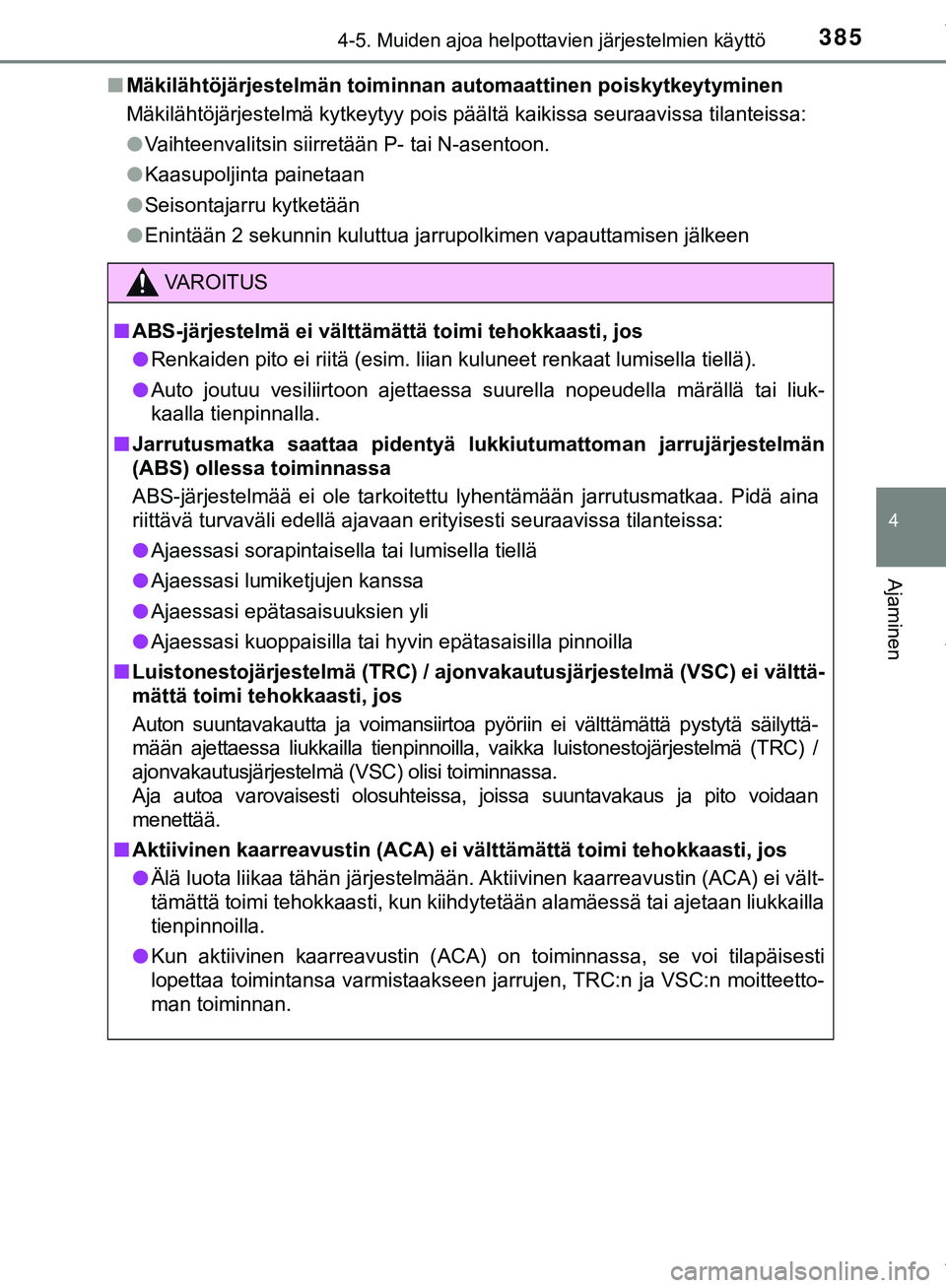

3854-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FIn
Mäkilähtöjärjestelmän toiminnan automaattinen poiskytkeytyminen
Mäkilähtöjärjestelmä kytkeytyy pois päältä kaikissa seuraavissa tilanteissa:
lVaihteenvalitsin siirretään P- tai N-asentoon.
l Kaasupoljinta painetaan
l Seisontajarru kytketään
l Enintään 2 sekunnin kuluttua jarrupolkimen vapauttamisen jälkeen
VAROITUS
n ABS-järjestelmä ei välttämättä toimi tehokkaasti, jos
l Renkaiden pito ei riitä (esim. liian kuluneet renkaat lumisella tiellä).
l Auto joutuu vesiliirtoon ajettaessa suurella nopeudella märällä tai liuk-
kaalla tienpinnalla.
n Jarrutusmatka saattaa pidentyä lukkiutumattoman jarrujärjestelmän
(ABS) ollessa toiminnassa
ABS-järjestelmää ei ole tarkoitettu lyhentämään jarrutusmatkaa. Pidä aina
riittävä turvaväli edellä ajavaan erityisesti seuraavissa tilanteissa:
l Ajaessasi sorapintaisella tai lumisella tiellä
l Ajaessasi lumiketjujen kanssa
l Ajaessasi epätasaisuuksien yli
l Ajaessasi kuoppaisilla tai hyvin epätasaisilla pinnoilla
n Luistonestojärjestelmä (TRC) / ajon vakautusjärjestelmä (VSC) ei välttä-
mättä toimi tehokkaasti, jos
Auton suuntavakautta ja voimansiirtoa pyöriin ei välttämättä pystytä säilyttä-
mään ajettaessa liukkailla tienpinnoilla, vaikka luistonestojärjestelmä (TRC) /
ajonvakautusjärjestelmä (VSC) olisi toiminnassa.
Aja autoa varovaisesti olosuhteissa, joissa suuntavakaus ja pito voidaan
menettää.
n Aktiivinen kaarreavustin (ACA) ei välttämättä toimi tehokkaasti, jos
l Älä luota liikaa tähän järjestelmään. Aktiivinen kaarreavustin (ACA) ei vält-
tämättä toimi tehokkaasti, kun kiihdytetään alamäessä tai ajetaan liukkailla
tienpinnoilla.
l Kun aktiivinen kaarreavustin (ACA) on toiminnassa, se voi tilapäisesti
lopettaa toimintansa varmistaakseen jarrujen, TRC:n ja VSC:n moitteetto-
man toiminnan.
C-HR_HV_OM_Europe_OM10576FI .book Page 385 Thursday, April 12, 2018 10:53 AM
