1792. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10568MBei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.

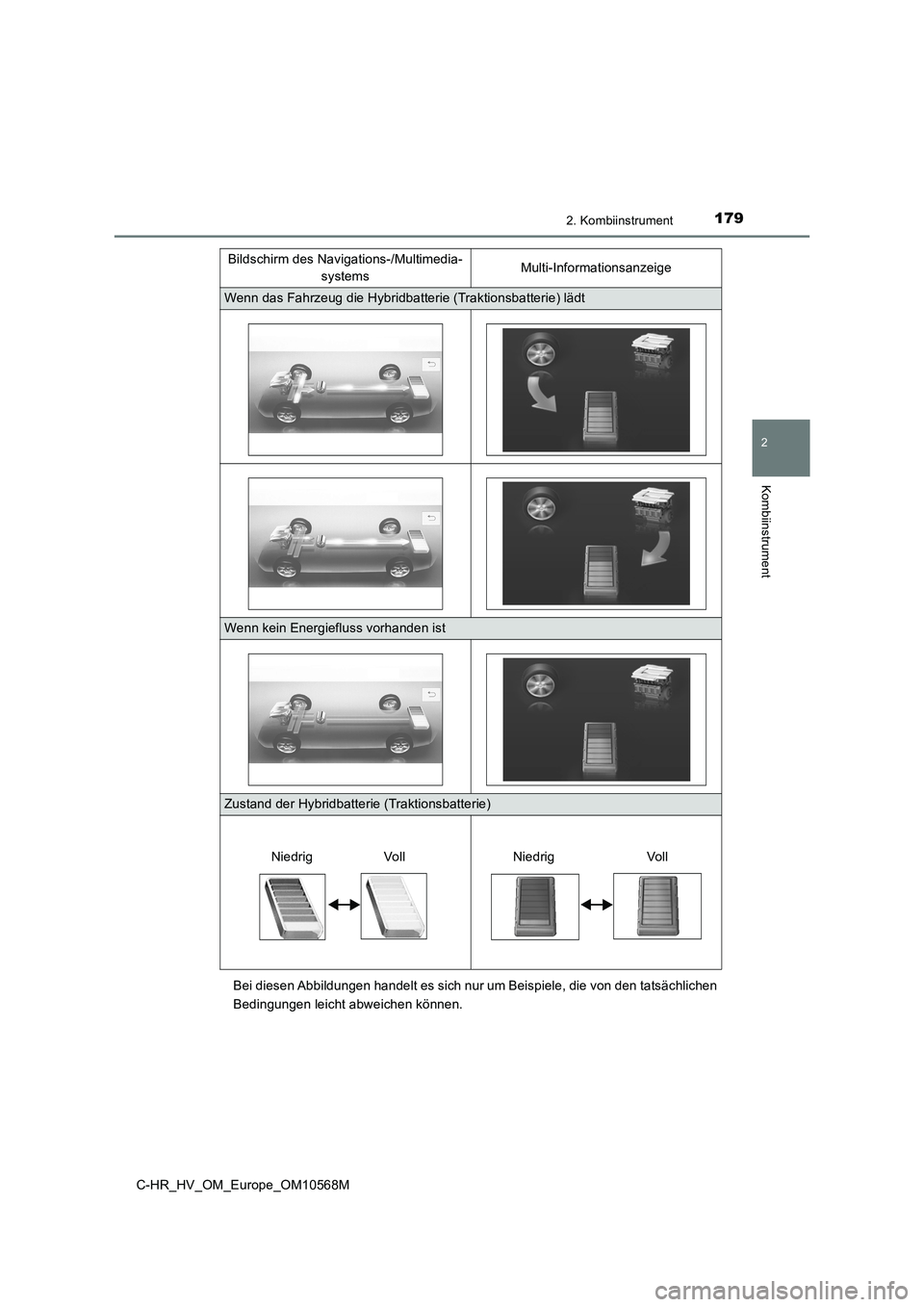

Wenn das Fahrzeug die Hybridbatterie (Traktionsbatterie) lädt
Wenn kein Energiefluss vorhanden ist
Zustand der Hybridbatterie (Traktionsbatterie)
Bildschirm des Navigations-/Multimedia-
systemsMulti-Informationsanzeige
Niedrig VollNiedrig Voll

1802. Kombiinstrument
C-HR_HV_OM_Europe_OM10568M

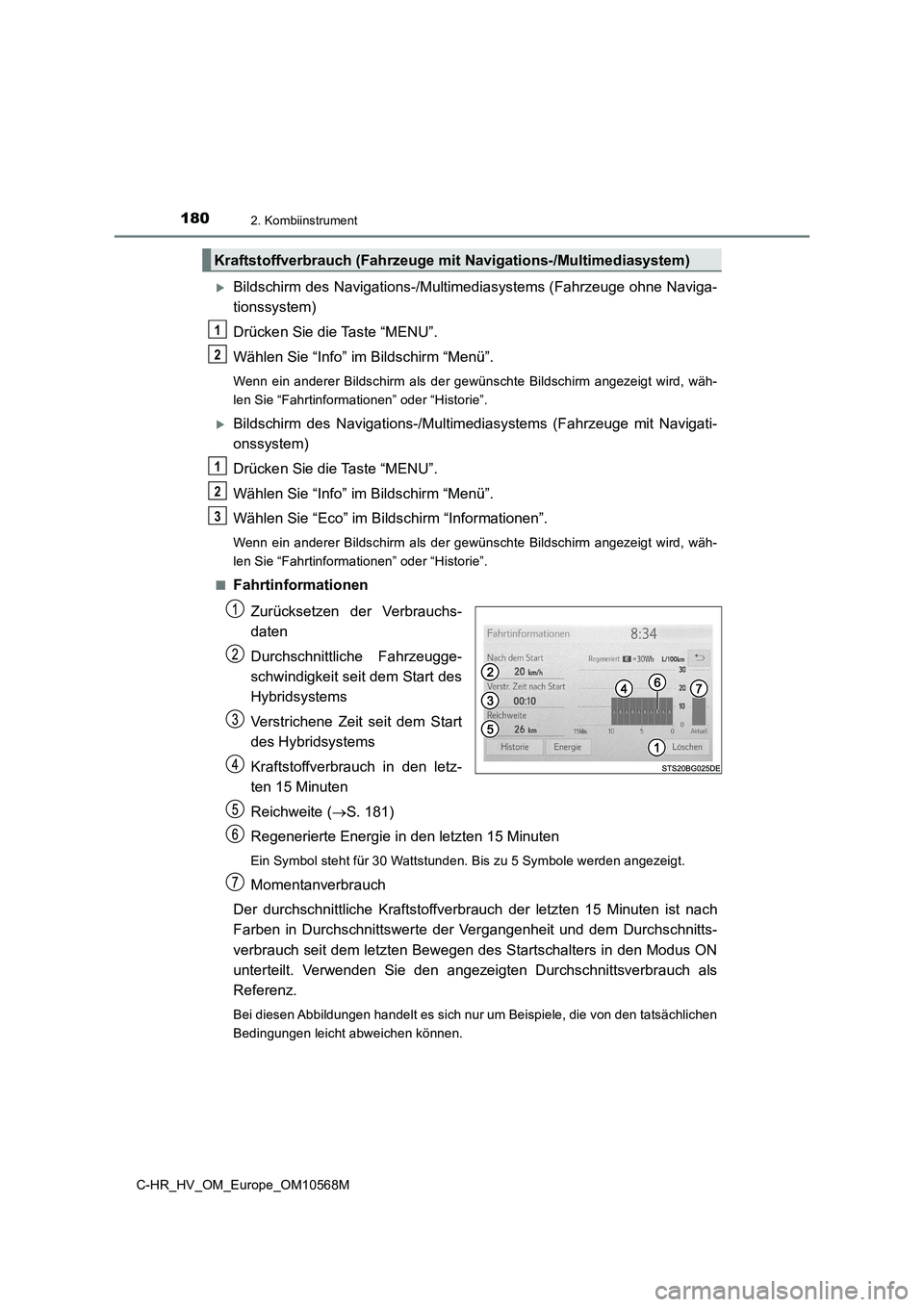

Bildschirm des Navigations-/Multimediasystems (Fahrzeuge ohne Naviga-
tionssystem)
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” im Bildschirm “Menü”.
Wenn ein anderer Bildschirm als der gewünschte Bildschirm angezeigt wird, wäh-
len Sie “Fahrtinformationen” oder “Historie”.
Bildschirm des Navigations-/Multimediasystems (Fahrzeuge mit Navigati-
onssystem)
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” im Bildschirm “Menü”.
Wählen Sie “Eco” im Bildschirm “Informationen”.
Wenn ein anderer Bildschirm als der gewünschte Bildschirm angezeigt wird, wäh-
len Sie “Fahrtinformationen” oder “Historie”.
■
Fahrtinformationen
Zurücksetzen der Verbrauchs-
daten
Durchschnittliche Fahrzeugge-
schwindigkeit seit dem Start des
Hybridsystems
Verstrichene Zeit seit dem Start
des Hybridsystems
Kraftstoffverbrauch in den letz-
ten 15 Minuten
Reichweite (S. 181)
Regenerierte Energie in den letzten 15 Minuten
Ein Symbol steht für 30 Wattstunden. Bis zu 5 Symbole werden angezeigt.
Momentanverbrauch
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist nach
Farben in Durchschnittswerte der Vergangenheit und dem Durchschnitts-
verbrauch seit dem letzten Bewegen des Startschalters in den Modus ON
unterteilt. Verwenden Sie den angezeigten Durchschnittsverbrauch als
Referenz.
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Kraftstoffverbrauch (Fahrzeuge mit Navigations-/Multimediasystem)
1
2
1
2
3

1812. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10568M■

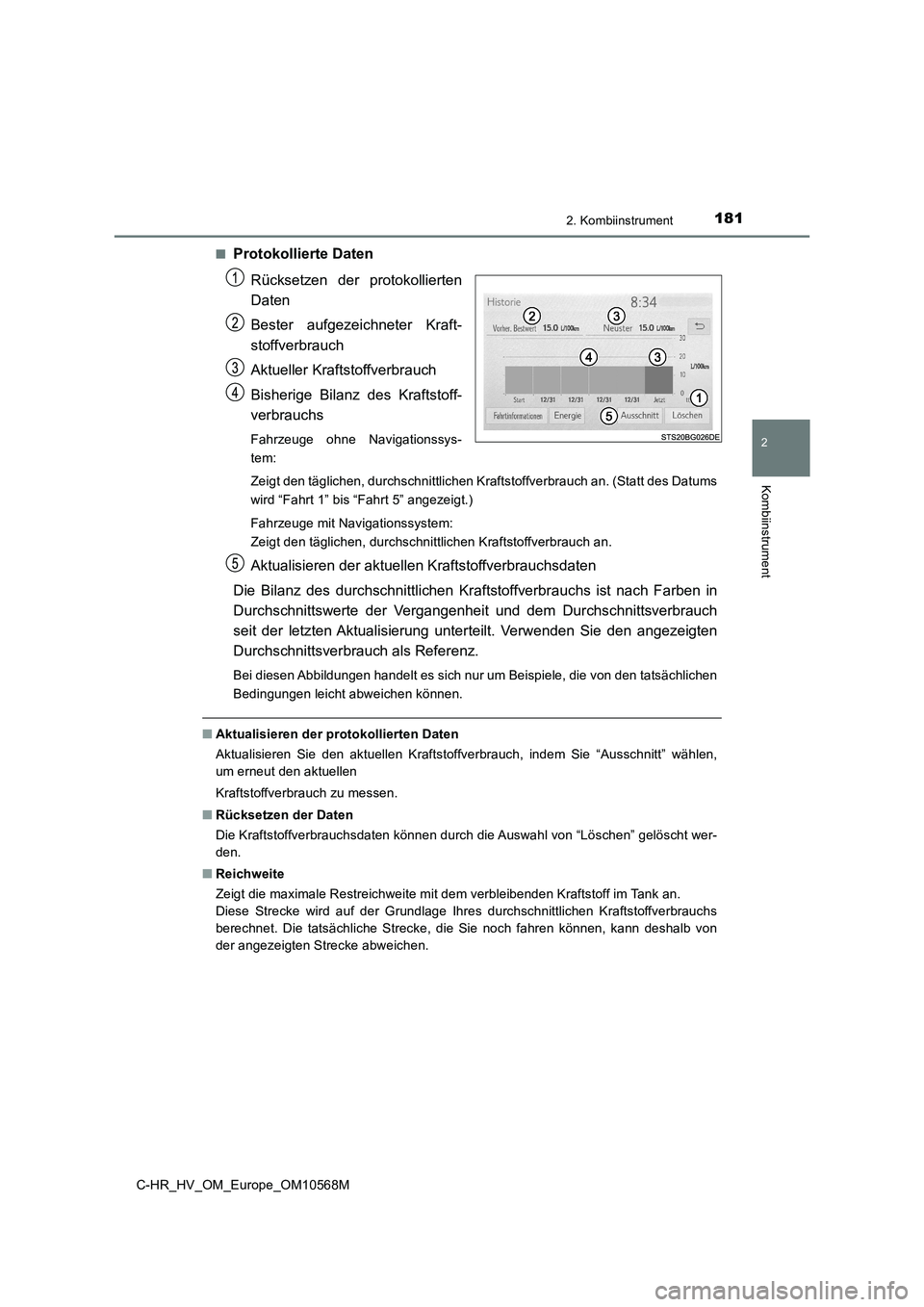

Protokollierte Daten
Rücksetzen der protokollierten
Daten
Bester aufgezeichneter Kraft-
stoffverbrauch
Aktueller Kraftstoffverbrauch
Bisherige Bilanz des Kraftstoff-
verbrauchs
Fahrzeuge ohne Navigationssys-
tem:
Zeigt den täglichen, durchschnittlichen Kraftstoffverbrauch an. (Statt des Datums
wird “Fahrt 1” bis “Fahrt 5” angezeigt.)
Fahrzeuge mit Navigationssystem:
Zeigt den täglichen, durchschnittlichen Kraftstoffverbrauch an.
Aktualisieren der aktuellen Kraftstoffverbrauchsdaten
Die Bilanz des durchschnittlichen Kraftstoffverbrauchs ist nach Farben in
Durchschnittswerte der Vergangenheit und dem Durchschnittsverbrauch
seit der letzten Aktualisierung unterteilt. Verwenden Sie den angezeigten
Durchschnittsverbrauch als Referenz.
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
■Aktualisieren der protokollierten Daten
Aktualisieren Sie den aktuellen Kraftstoffverbrauch, indem Sie “Ausschnitt” wählen,
um erneut den aktuellen
Kraftstoffverbrauch zu messen.
■Rücksetzen der Daten
Die Kraftstoffverbrauchsdaten können durch die Auswahl von “Löschen” gelöscht wer-
den.
■Reichweite
Zeigt die maximale Restreichweite mit dem verbleibenden Kraftstoff im Tank an.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von
der angezeigten Strecke abweichen.

1822. Kombiinstrument
C-HR_HV_OM_Europe_OM10568M

183
3

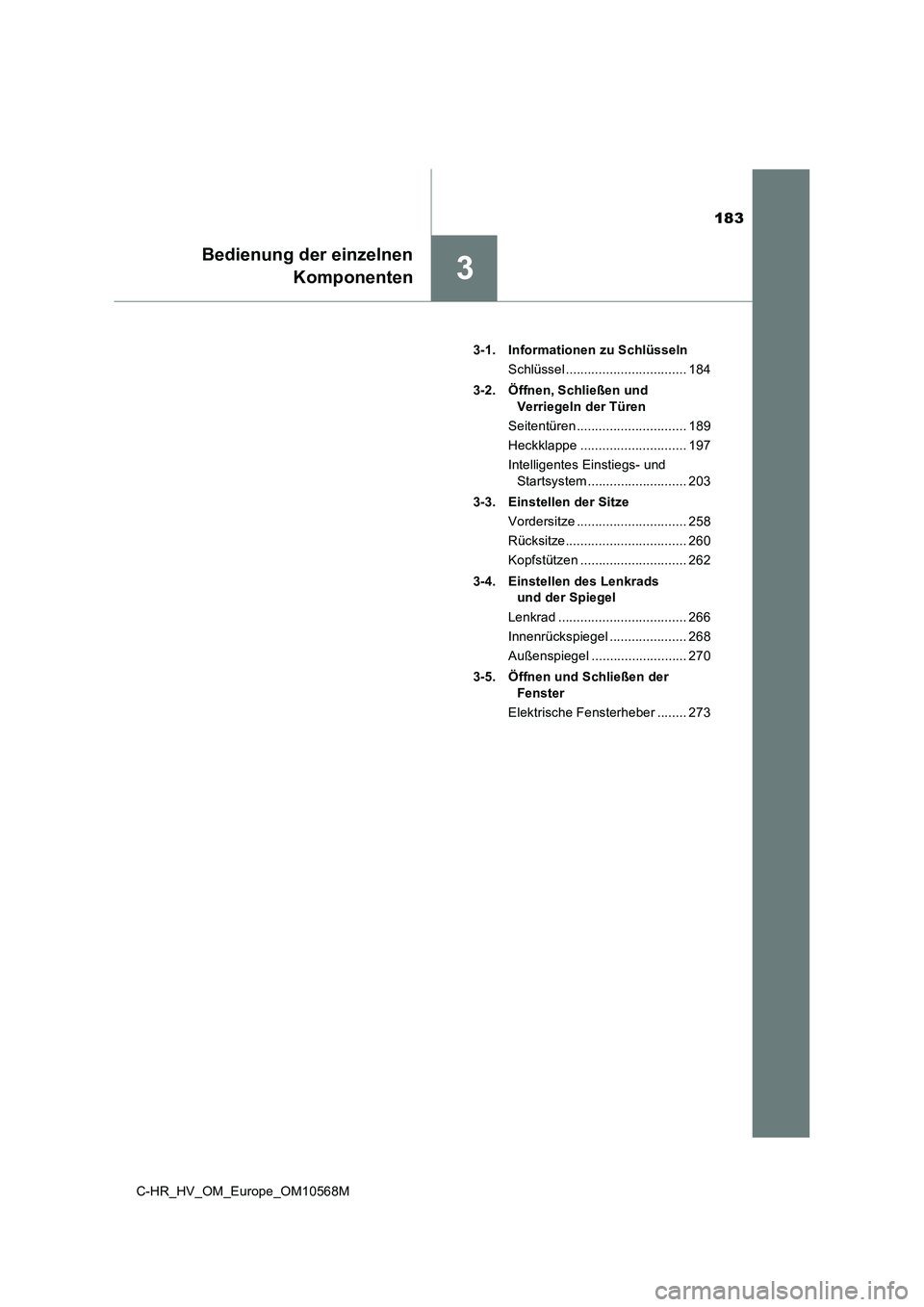

Bedienung der einzelnen
Komponenten
C-HR_HV_OM_Europe_OM10568M3-1. Informationen zu Schlüsseln
Schlüssel ................................. 184
3-2. Öffnen, Schließen und
Verriegeln der Türen
Seitentüren .............................. 189
Heckklappe ............................. 197
Intelligentes Einstiegs- und
Startsystem ........................... 203
3-3. Einstellen der Sitze
Vordersitze .............................. 258
Rücksitze................................. 260
Kopfstützen ............................. 262
3-4. Einstellen des Lenkrads
und der Spiegel
Lenkrad ................................... 266
Innenrückspiegel ..................... 268
Außenspiegel .......................... 270
3-5. Öffnen und Schließen der
Fenster
Elektrische Fensterheber ........ 273

1843-1. Informationen zu Schlüsseln
C-HR_HV_OM_Europe_OM10568M

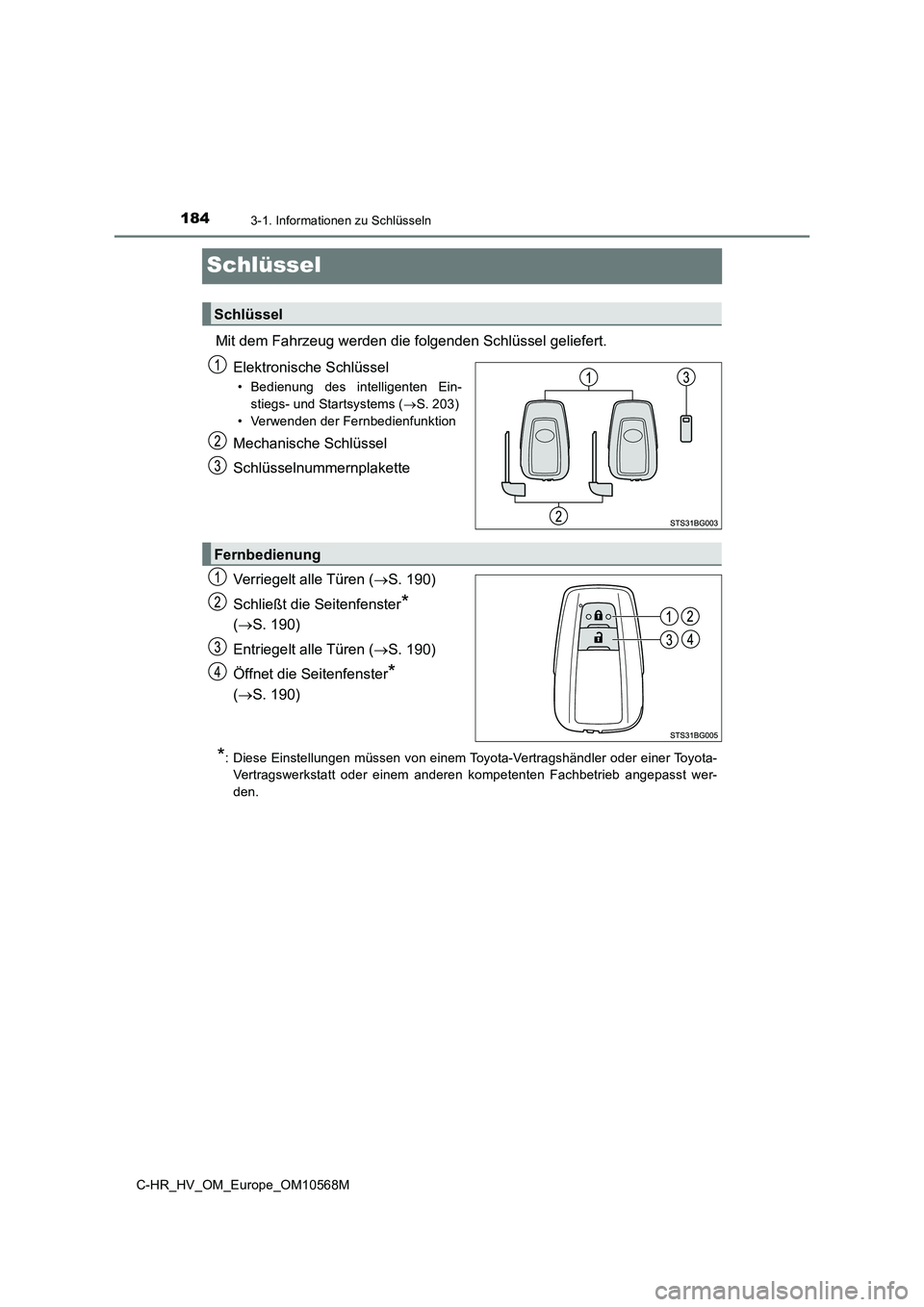

Schlüssel
Mit dem Fahrzeug werden die folgenden Schlüssel geliefert.
Elektronische Schlüssel
• Bedienung des intelligenten Ein-
stiegs- und Startsystems (S. 203)
• Verwenden der Fernbedienfunktion
Mechanische Schlüssel
Schlüsselnummernplakette
Verriegelt alle Türen (S. 190)
Schließt die Seitenfenster
*
(S. 190)
Entriegelt alle Türen (S. 190)
Öffnet die Seitenfenster
*
(S. 190)
*: Diese Einstellungen müssen von einem Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb angepasst wer-
den.
Schlüssel
Fernbedienung

1853-1. Informationen zu Schlüsseln
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10568M

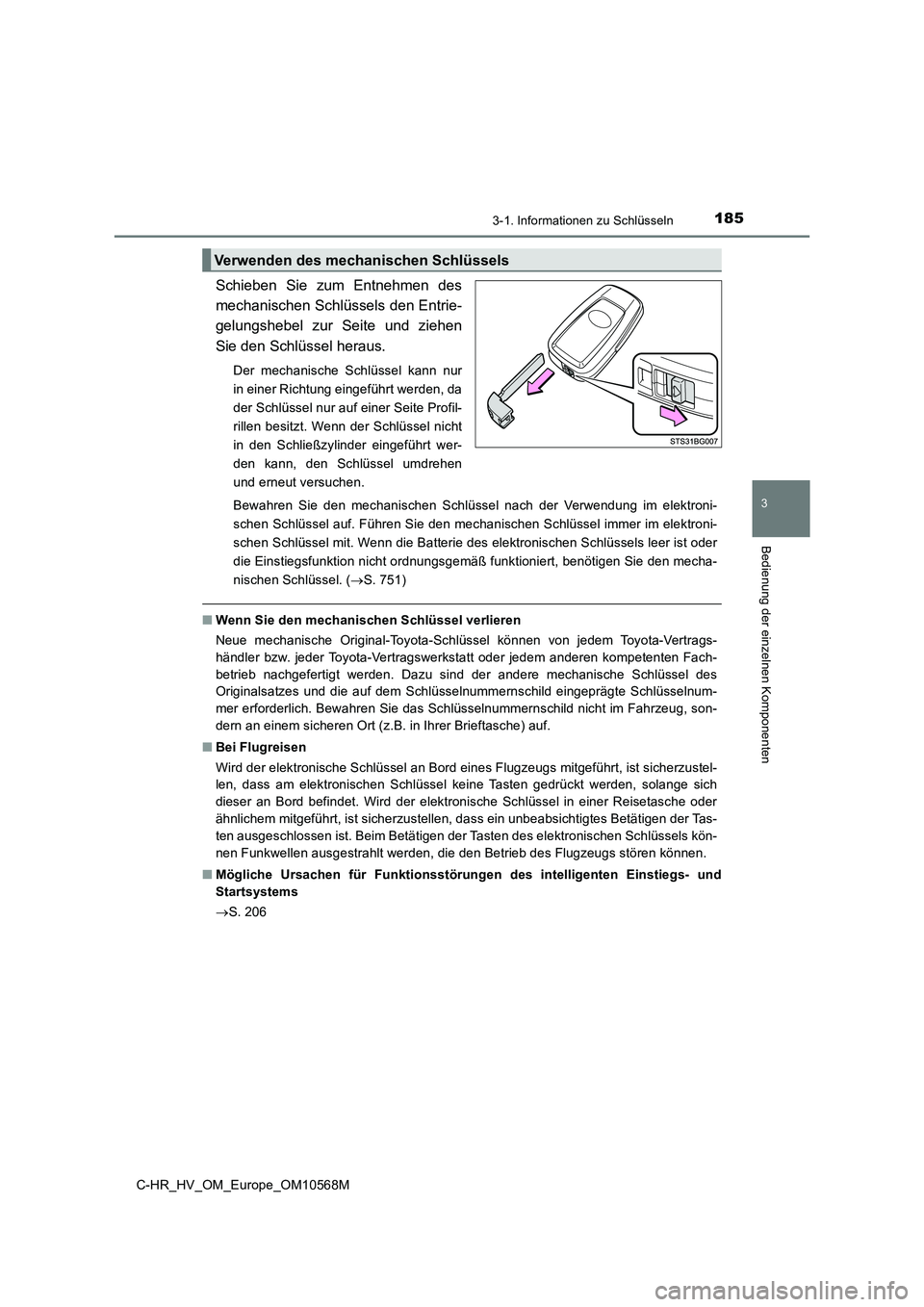

Schieben Sie zum Entnehmen des
mechanischen Schlüssels den Entrie-
gelungshebel zur Seite und ziehen
Sie den Schlüssel heraus.
Der mechanische Schlüssel kann nur
in einer Richtung eingeführt werden, da
der Schlüssel nur auf einer Seite Profil-
rillen besitzt. Wenn der Schlüssel nicht
in den Schließzylinder eingeführt wer-
den kann, den Schlüssel umdrehen
und erneut versuchen.
Bewahren Sie den mechanischen Schlüssel nach der Verwendung im elektroni-
schen Schlüssel auf. Führen Sie den mechanischen Schlüssel immer im elektroni-
schen Schlüssel mit. Wenn die Batterie des elektronischen Schlüssels leer ist oder
die Einstiegsfunktion nicht ordnungsgemäß funktioniert, benötigen Sie den mecha-
nischen Schlüssel. (S. 751)
■Wenn Sie den mechanischen Schlüssel verlieren
Neue mechanische Original-Toyota-Schlüssel können von jedem Toyota-Vertrags-
händler bzw. jeder Toyota-Vertragswerkstatt oder jedem anderen kompetenten Fach-
betrieb nachgefertigt werden. Dazu sind der andere mechanische Schlüssel des
Originalsatzes und die auf dem Schlüsselnummernschild eingeprägte Schlüsselnum-
mer erforderlich. Bewahren Sie das Schlüsselnummernschild nicht im Fahrzeug, son-
dern an einem sicheren Ort (z.B. in Ihrer Brieftasche) auf.
■Bei Flugreisen
Wird der elektronische Schlüssel an Bord eines Flugzeugs mitgeführt, ist sicherzustel-
len, dass am elektronischen Schlüssel keine Tasten gedrückt werden, solange sich
dieser an Bord befindet. Wird der elektronische Schlüssel in einer Reisetasche oder
ähnlichem mitgeführt, ist sicherzustellen, dass ein unbeabsichtigtes Betätigen der Tas-
ten ausgeschlossen ist. Beim Betätigen der Tasten des elektronischen Schlüssels kön-
nen Funkwellen ausgestrahlt werden, die den Betrieb des Flugzeugs stören können.
■Mögliche Ursachen für Funktionsstörungen des intelligenten Einstiegs- und
Startsystems
S. 206
Verwenden des mechanischen Schlüssels

1863-1. Informationen zu Schlüsseln

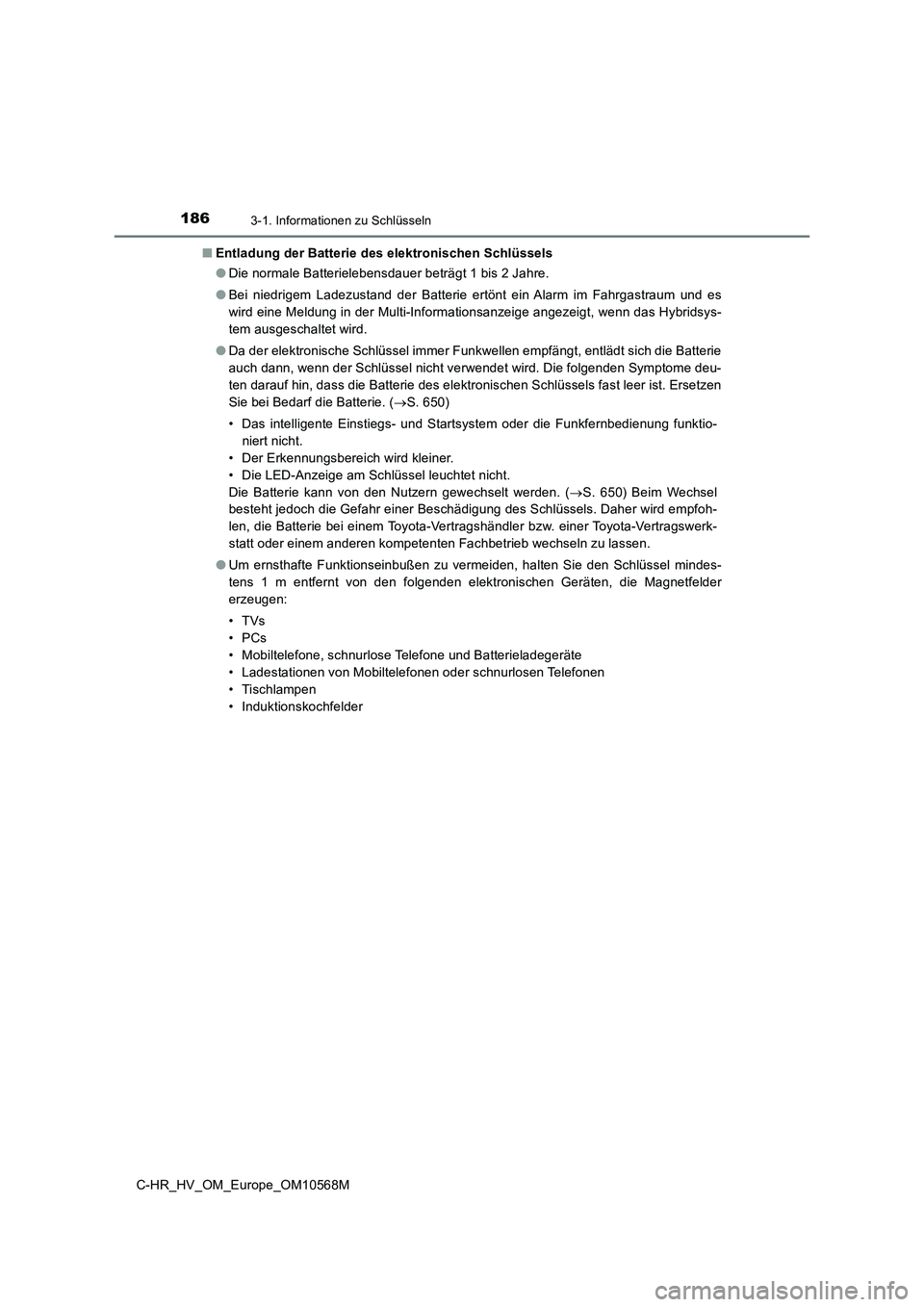

C-HR_HV_OM_Europe_OM10568M■Entladung der Batterie des elektronischen Schlüssels
●Die normale Batterielebensdauer beträgt 1 bis 2 Jahre.
●Bei niedrigem Ladezustand der Batterie ertönt ein Alarm im Fahrgastraum und es
wird eine Meldung in der Multi-Informationsanzeige angezeigt, wenn das Hybridsys-
tem ausgeschaltet wird.
●Da der elektronische Schlüssel immer Funkwellen empfängt, entlädt sich die Batterie
auch dann, wenn der Schlüssel nicht verwendet wird. Die folgenden Symptome deu-
ten darauf hin, dass die Batterie des elektronischen Schlüssels fast leer ist. Ersetzen
Sie bei Bedarf die Batterie. (S. 650)
• Das intelligente Einstiegs- und Startsystem oder die Funkfernbedienung funktio-
niert nicht.
• Der Erkennungsbereich wird kleiner.
• Die LED-Anzeige am Schlüssel leuchtet nicht.
Die Batterie kann von den Nutzern gewechselt werden. (S. 650) Beim Wechsel
besteht jedoch die Gefahr einer Beschädigung des Schlüssels. Daher wird empfoh-
len, die Batterie bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb wechseln zu lassen.
●Um ernsthafte Funktionseinbußen zu vermeiden, halten Sie den Schlüssel mindes-
tens 1 m entfernt von den folgenden elektronischen Geräten, die Magnetfelder
erzeugen:
•TVs
•PCs
• Mobiltelefone, schnurlose Telefone und Batterieladegeräte
• Ladestationen von Mobiltelefonen oder schnurlosen Telefonen
• Tischlampen
• Induktionskochfelder

1873-1. Informationen zu Schlüsseln
3
Bedienung der einzelnen Komponenten

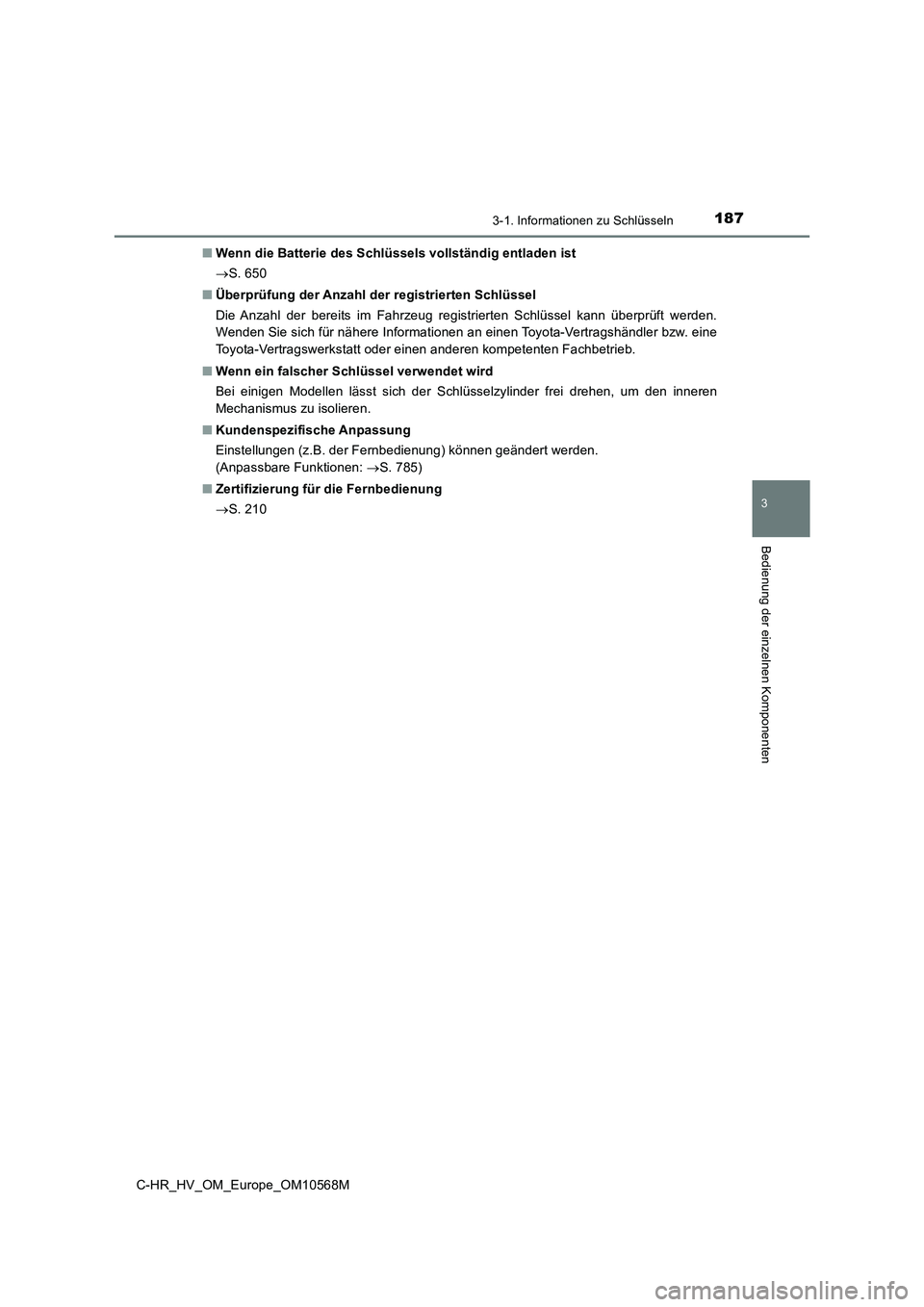

C-HR_HV_OM_Europe_OM10568M■Wenn die Batterie des Schlüssels vollständig entladen ist
S. 650
■Überprüfung der Anzahl der registrierten Schlüssel
Die Anzahl der bereits im Fahrzeug registrierten Schlüssel kann überprüft werden.
Wenden Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■Wenn ein falscher Schlüssel verwendet wird
Bei einigen Modellen lässt sich der Schlüsselzylinder frei drehen, um den inneren
Mechanismus zu isolieren.
■Kundenspezifische Anpassung
Einstellungen (z.B. der Fernbedienung) können geändert werden.
(Anpassbare Funktionen: S. 785)
■Zertifizierung für die Fernbedienung
S. 210

1883-1. Informationen zu Schlüsseln
C-HR_HV_OM_Europe_OM10568M

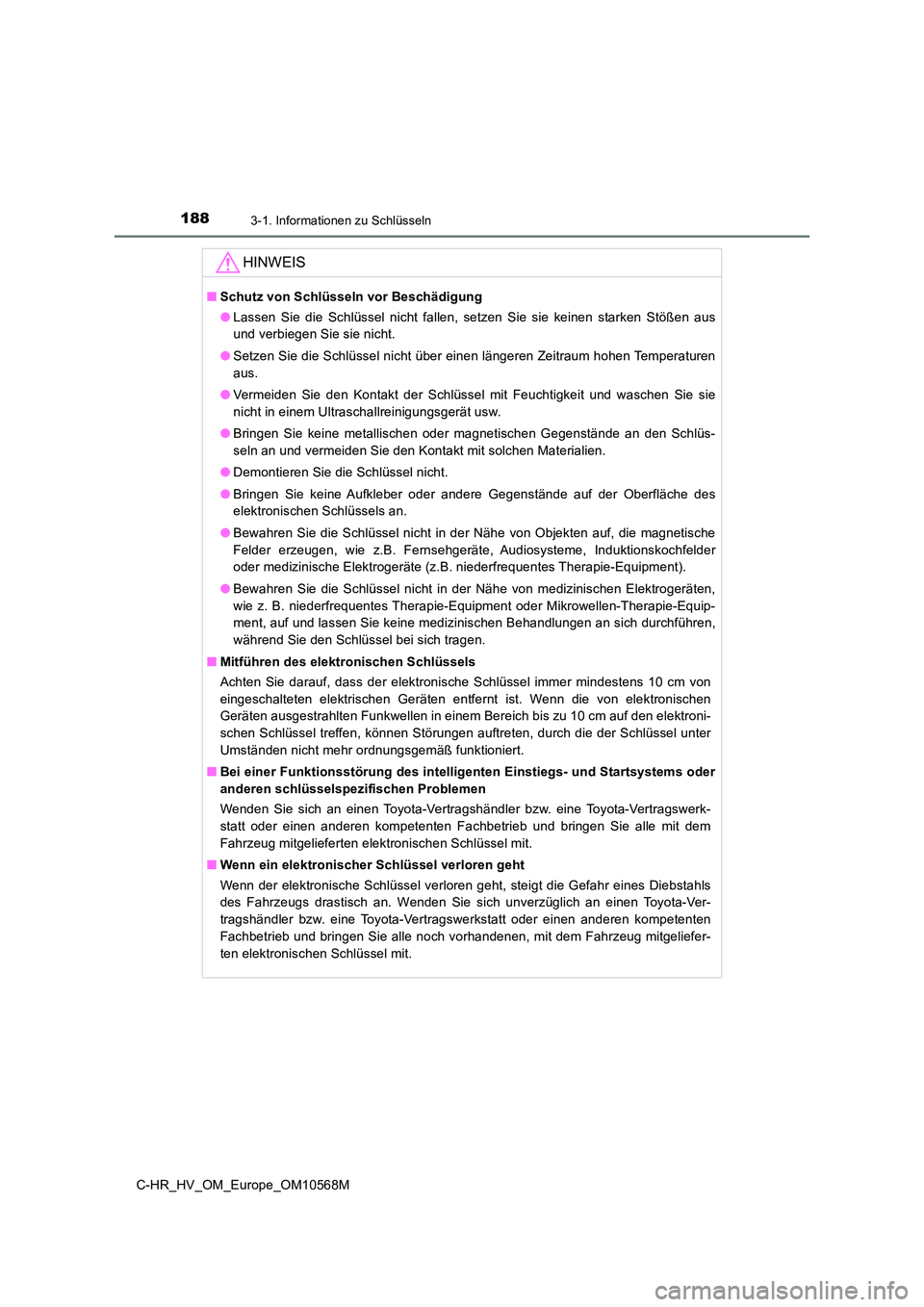

HINWEIS
■Schutz von Schlüsseln vor Beschädigung
● Lassen Sie die Schlüssel nicht fallen, setzen Sie sie keinen starken Stößen aus
und verbiegen Sie sie nicht.
● Setzen Sie die Schlüssel nicht über einen längeren Zeitraum hohen Temperaturen
aus.
● Vermeiden Sie den Kontakt der Schlüssel mit Feuchtigkeit und waschen Sie sie
nicht in einem Ultraschallreinigungsgerät usw.
● Bringen Sie keine metallischen oder magnetischen Gegenstände an den Schlüs-
seln an und vermeiden Sie den Kontakt mit solchen Materialien.
● Demontieren Sie die Schlüssel nicht.
● Bringen Sie keine Aufkleber oder andere Gegenstände auf der Oberfläche des
elektronischen Schlüssels an.
● Bewahren Sie die Schlüssel nicht in der Nähe von Objekten auf, die magnetische
Felder erzeugen, wie z.B. Fernsehgeräte, Audiosysteme, Induktionskochfelder
oder medizinische Elektrogeräte (z.B. niederfrequentes Therapie-Equipment).
● Bewahren Sie die Schlüssel nicht in der Nähe von medizinischen Elektrogeräten,
wie z. B. niederfrequentes Therapie-Equipment oder Mikrowellen-Therapie-Equip-
ment, auf und lassen Sie keine medizinischen Behandlungen an sich durchführen,
während Sie den Schlüssel bei sich tragen.
■ Mitführen des elektronischen Schlüssels
Achten Sie darauf, dass der elektronische Schlüssel immer mindestens 10 cm von
eingeschalteten elektrischen Geräten entfernt ist. Wenn die von elektronischen
Geräten ausgestrahlten Funkwellen in einem Bereich bis zu 10 cm auf den elektroni-
schen Schlüssel treffen, können Störungen auftreten, durch die der Schlüssel unter
Umständen nicht mehr ordnungsgemäß funktioniert.
■ Bei einer Funktionsstörung des intelligenten Einstiegs- und Startsystems oder
anderen schlüsselspezifischen Problemen
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb und bringen Sie alle mit dem
Fahrzeug mitgelieferten elektronischen Schlüssel mit.
■ Wenn ein elektronischer Schlüssel verloren geht
Wenn der elektronische Schlüssel verloren geht, steigt die Gefahr eines Diebstahls
des Fahrzeugs drastisch an. Wenden Sie sich unverzüglich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten
Fachbetrieb und bringen Sie alle noch vorhandenen, mit dem Fahrzeug mitgeliefer-
ten elektronischen Schlüssel mit.
