C-HR_OM_Europe_OM10636E
6
4-1. Voordat u gaat rijdenRijden met de auto.............290
Lading en bagage ..............304
Rijden met een aanhangwagen ................305
4-2. Rijprocedures Contactslot (auto's zonder
Smart entry-systeem
en startknop)....................315
Startknop (auto's met Smart entry-systeem
en startknop)....................318
Multidrive CVT ...................326
Handgeschakelde transmissie ......................332
Richtingaanwijzer- schakelaar .......................337
Parkeerrem ........................338
Brake Hold-systeem ..........344
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ..................347
Automatic High Beam-systeem.................353
Schakelaar mistlampen .....358
Ruitenwissers en -sproeiers.........................360
Achterruitenwisser en -sproeier ..........................365
4-4. Tanken Openen van de tankdop ............................367 4-5. Gebruik van de
ondersteunende
systemen
Toyota Safety Sense ......... 372
PCS (Pre-Crash Safety-systeem) .............. 383
LDA (Lane Departure Alert met
stuurregeling) .................. 397
RSA (Road Sign Assist) .... 410
Dynamic Radar Cruise Control met volledig
snelheidsbereik ............... 416
Dynamic Radar Cruise Control ............................ 431
Cruise control .................... 446
Rijmodus selecteren.......... 451
Snelheidsbegrenzer .......... 453
BSM (Blind Spot Monitor) ........ 458
Toyota Parking Assist-sensor .................. 476
RCTA (Rear Crossing Traffic Alert) .................... 488
PKSB (Parking Support Brake) ................ 496
Parking Support Brake-functie
(voor stilstaande
objecten) ......................... 504
Parking Support Brake-functie
(voor voertuigen die
achterlangs rijden) .......... 513
S-IPA (Simple Intelligent Parking Assist-systeem) . 520
GPF-systeem (benzineroetfilter) ............ 559
Ondersteunende systemen......................... 560
4-6. Rijtips Rijden in de winter............. 567
4Rijden
C-HR_OM_Europe_OM10636E.book P age 3 Thursday, August 1, 2019 2:53 PM

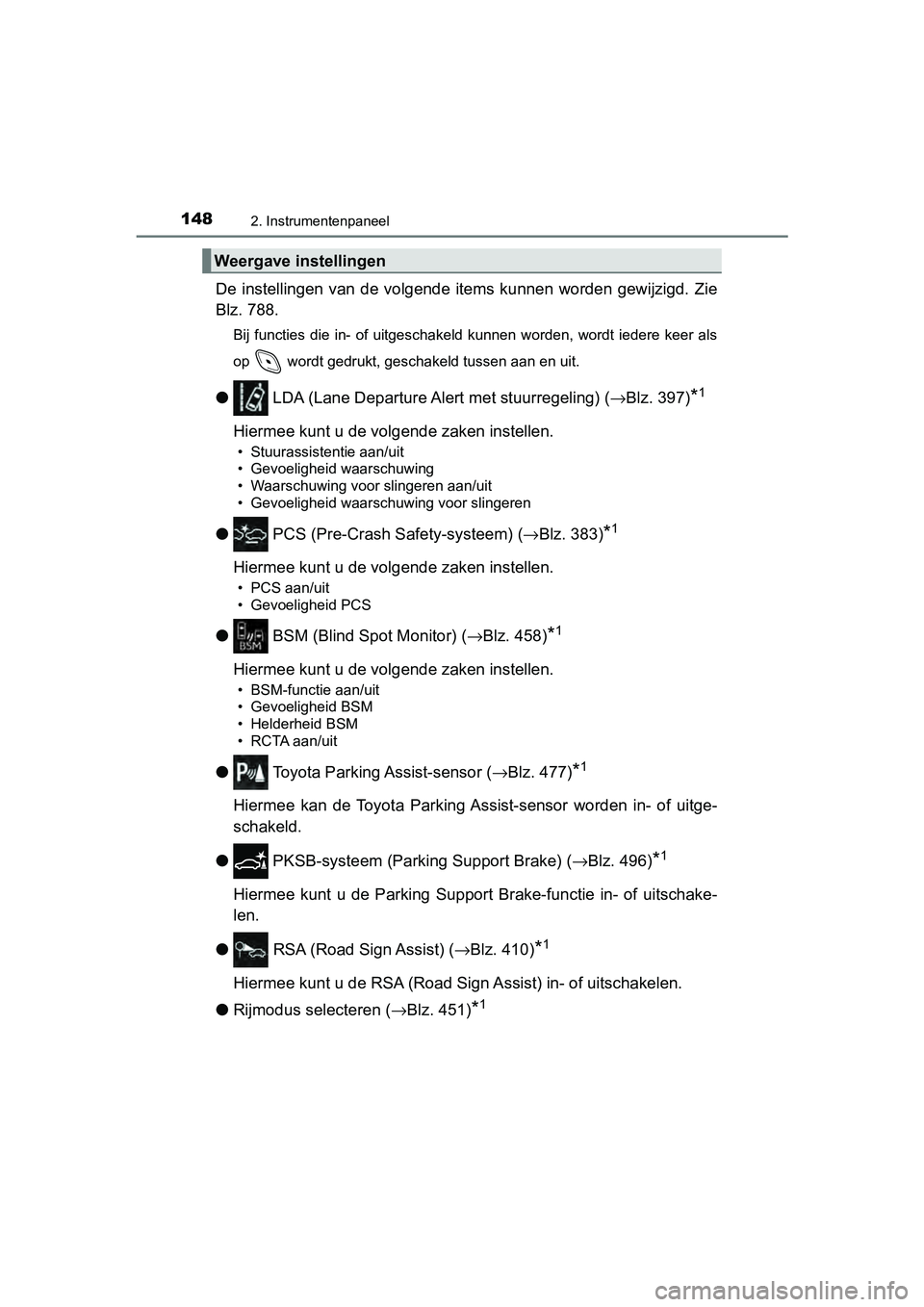

1482. Instrumentenpaneel
C-HR_OM_Europe_OM10636E
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 788.
Bij functies die in- of uitgeschakeld kunnen worden, wordt iede re keer als
op wordt gedrukt, geschakeld tussen aan en uit.
● LDA (Lane Departure Alert met stuurregeling) ( →Blz. 397)*1
Hiermee kunt u de volg ende zaken instellen.
• Stuurassistentie aan/uit
• Gevoeligheid waarschuwing
• Waarschuwing voor slingeren aan/uit
• Gevoeligheid waarschuwing voor slingeren
● PCS (Pre-Crash Safety-systeem) ( →Blz. 383)*1
Hiermee kunt u de volg ende zaken instellen.
• PCS aan/uit
• Gevoeligheid PCS
● BSM (Blind Spot Monitor) ( →Blz. 458)*1
Hiermee kunt u de volg ende zaken instellen.
• BSM-functie aan/uit
• Gevoeligheid BSM
• Helderheid BSM
• RCTA aan/uit
● Toyota Parking Assist-sensor ( →Blz. 477)*1
Hiermee kan de Toyota Parking As sist-sensor worden in- of uitge-
schakeld.
● PKSB-systeem (Parking Support Brake) (→ Blz. 496)
*1
Hiermee kunt u de Parking Support Brake-functie in- of uitschake-
len.
● RSA (Road Sign Assist) ( →Blz. 410)
*1
Hiermee kunt u de RSA (Road Si gn Assist) in- of uitschakelen.
● Rijmodus selecteren ( →Blz. 451)
*1
Weergave instellingen
C-HR_OM_Europe_OM10636E.book P age 148 Thursday, August 1, 2019 2:53 PM

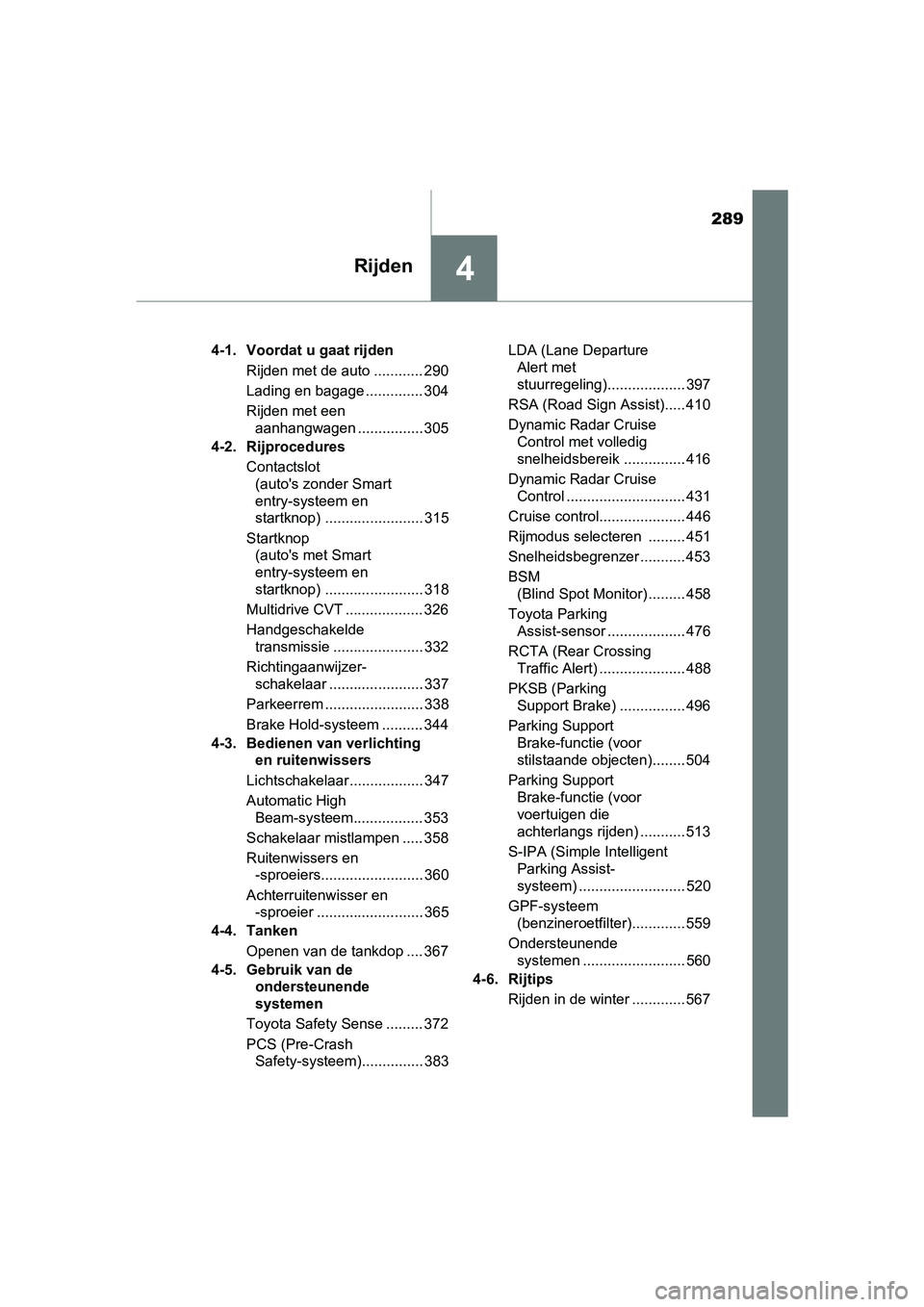

289
4Rijden
C-HR_OM_Europe_OM10636E4-1. Voordat u gaat rijden
Rijden met de auto ............ 290
Lading en bagage .............. 304
Rijden met een aanhangwagen ................ 305
4-2. Rijprocedures
Contactslot (auto's zonder Smart
entry-systeem en
startknop) ........................ 315
Startknop (auto's met Smart
entry-systeem en
startknop) ........................ 318
Multidrive CVT ................... 326
Handgeschakelde transmissie ...................... 332
Richtingaanwijzer- schakelaar ....................... 337
Parkeerrem ........................ 338
Brake Hold-systeem .......... 344
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar.................. 347
Automatic High Beam-systeem................. 353
Schakelaar mistlampen ..... 358
Ruitenwissers en -sproeiers......................... 360
Achterruitenwisser en -sproeier .......................... 365
4-4. Tanken
Openen van de tankdop .... 367
4-5. Gebruik van de ondersteunende
systemen
Toyota Safety Sense ......... 372
PCS (Pre-Crash Safety-systeem)............... 383 LDA (Lane Departure
Alert met
stuurregeling)................... 397
RSA (Road Sign Assist)..... 410
Dynamic Radar Cruise Control met volledig
snelheidsbereik ............... 416
Dynamic Radar Cruise Control ............................. 431
Cruise control..................... 446
Rijmodus selecteren ......... 451
Snelheidsbegrenzer ........... 453
BSM (Blind Spot Monitor) ......... 458
Toyota Parking Assist-sensor ................... 476
RCTA (Rear Crossing Traffic Alert) ..................... 488
PKSB (Parking Support Brake) ................ 496
Parking Support Brake-functie (voor
stilstaande objecten)........ 504
Parking Support Brake-functie (voor
voertuigen die
achterlangs rijden) ........... 513
S-IPA (Simple Intelligent Parking Assist-
systeem) .......................... 520
GPF-systeem (benzineroetfilter)............. 559
Ondersteunende systemen ......................... 560
4-6. Rijtips
Rijden in de winter ............. 567
C-HR_OM_Europe_OM10636E.book P age 289 Thursday, August 1, 2019 2:53 PM

3964-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E■
Als het waarschuwingslampje PCS k nippert of gaat branden en er een
waarschuwingsmelding wordt weergegeven op het multi-informatied is-
play
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk sprake van een storing in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verd wijnt de
melding en werkt het systeem weer normaal als weer aan de norma le wer-
kingsvoorwaarden wordt voldaan:
• Als de radarsensor, de camerasensor of het gedeelte rond elke sensor
heet is, zoals in de zon
• Als de radarsensor, de camerasensor of het gedeelte rond elke sensor
koud is, zoals in een extreem koude omgeving
• Wanneer een sensor voor vuil is of bedekt is met sneeuw, enz.
• Als het gedeelte van de voorruit vóór de camerasensor is beslagen of
wanneer er condens of ijs op de voorruit zit
(Ontwasemen van de voorruit: →Blz. 577)
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de bu urt van de
camerasensor
● Als het waarschuwingslampje PCS blijft knipperen of branden, of als de
waarschuwingsmelding niet verdwijnt terwijl de auto weer in ord e is, is er
mogelijk een storing aanwezig in het systeem. Laat de auto onmi ddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( →Blz. 562), worden ook het Pre-Crash
Brake Assist-systeem en de Pre-Crash Brake-functie uitgeschakel d.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre -Colli-
sion Brake System Unavailable” (VS C uitgeschakeld, Pre-Crash Brake-sys-
teem niet beschikbaar) wordt weergegeven op het multi-informati edisplay.
C-HR_OM_Europe_OM10636E.book Page 396 Thursday, August 1, 2019 2:53 PM

4274-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E
■De Dynamic Radar Cruise Control met volledig snelheidsbereik ka n wor-
den gebruikt als
● De selectiehendel in stand D staat.
● De rijsnelheid is ongeveer 50 km/h of hoger.
Als echter een voorligger wordt gesignaleerd, kan de Dynamic Radar Cruise
Control met volledig snelheidsbereik zelfs worden ingeschakeld als de rij-
snelheid lager is dan ongeveer 50 km/h.
■ Accelereren na het instellen van de rijsnelheid
Bedien het gaspedaal om te accelereren. Na het accelereren gaat de auto
weer rijden met de ingestelde snelheid. Als de afstandsregelmod us is inge-
schakeld, neemt de rijsnelheid echter mogelijk af tot onder de ingestelde
snelheid, zodat de afstand tot de voorligger gehandhaafd blijft .
■ Als de auto stopt tijdens rijden met de volgregeling
●Door hendel omhoog te drukken terwijl de voorligger stopt, word t, als de
voorligger begint te rijden, binnen ongeveer 3 seconden nadat d e hendel
omhoog is gedrukt het rijden met de volgregeling hervat.
● Als de voorligger binnen 3 seconden nadat uw auto is gestopt be gint te rij-
den, wordt het rijden met de volgregeling hervat.
■ Automatisch uitschakelen van de afstandsregelmodus
De afstandsregelmodus wordt automatisch uitgeschakeld in de vol gende situ-
aties:
● De werkelijke rijsnelheid zakt tot ongeveer 40 km/h of lager en er worden
geen voorliggers gesignaleerd.
● De voorligger verlaat de rijstrook terwijl uw auto rijdt met ee n rijsnelheid van
ongeveer 40 km/h of lager. Anders kan de sensor de auto niet op de juiste
manier signaleren.
● De VSC is geactiveerd.
● De TRC is gedurende een bepaalde periode geactiveerd.
● Wanneer de VSC of TRC wordt uitgeschakeld.
● De sensor kan niet goed signaleren omdat hij ergens door bedekt is.
● Pre Crash Brake-functie is geactiveerd.
● De parkeerrem is geactiveerd.
● De auto wordt door het systeem stilgezet op een steile helling.
● Als de auto door het systeem is stilgezet, wordt het volgen van de voorligger
in de volgende gevallen niet hervat:
• De bestuurder draagt geen veiligheidsgordel.
• Het bestuurdersportier wordt geopend.
• De auto staat langer dan 3 minuten stil.
Als de afstandsregelmodus om een andere dan de hierboven genoem de
redenen automatisch uitgeschakeld wordt, kan er een storing in het systeem
aanwezig zijn. Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
C-HR_OM_Europe_OM10636E.book P age 427 Thursday, August 1, 2019 2:53 PM

4284-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E■
Automatisch uitschakelen van de constante-snelheidsregelmodus
De constante-snelheidsregelmodus wordt automatisch uitgeschakeld in de
volgende situaties:
● Actuele rijsnelheid zakt tot meer dan ongeveer 16 km/h onder de ingestelde
rijsnelheid.
● Werkelijke rijsnelheid zakt onder ongeveer 40 km/h.
● De VSC is geactiveerd.
● De TRC is gedurende een bepaalde periode geactiveerd.
● Wanneer de VSC of TRC wordt uitgeschakeld.
● Pre Crash Brake-functie is geactiveerd.
Als de constante-snelheidsregelmodus om een andere dan de hierboven
genoemde redenen automatisch uitgeschakeld wordt, kan er een storing in
het systeem aanwezig zijn. Neem contact op met een erkende Toyo ta-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■ Geluid remsysteem
Als de remmen automatisch worden geactiveerd wanneer de auto zich in de
afstandsregelmodus bevindt, kan het geluid van een geactiveerd remsysteem
hoorbaar zijn. Dit is normaal en duidt niet op een storing.
■ Waarschuwingsmeldingen en zoemers voor de Dynamic Radar Cruise
Control met volledig snelheidsbereik
Waarschuwingsmeldingen en zoemers worden gebruikt om een systee msto-
ring aan te geven of om de bestuurder te informeren dat hij tij dens het rijden
extra moet opletten. Lees de op het multi-informatiedisplay wee rgegeven
waarschuwingsmelding en volg de aanwijzingen op.
■ Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en afhankelijk van de omstandig heden het
rempedaal wanneer het systeem onvoldoende decelereert of bedien het gas-
pedaal wanneer moet worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht niet op de juiste manier signaleert,
wordt er mogelijk geen naderingswaarschuwing ( →Blz. 425) gegeven.
● Auto's die plotseling voor u invoegen
● Auto's die met lage snelheden rijden
● Auto's die niet op dezelfde rijstrook rijden
C-HR_OM_Europe_OM10636E.book P age 428 Thursday, August 1, 2019 2:53 PM

4424-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E
■De Dynamic Radar Cruise Control kan worden gebruikt als
Auto's met Multidrive CVT
● De selectiehendel in stand D staat.
● De rijsnelheid is ongeveer 50 km/h of hoger.
Auto's met handgeschakelde transmissie
De rijsnelheid is ongeveer 50 km/h of hoger.
■ Accelereren na het instellen van de rijsnelheid
Bedien het gaspedaal om te accelereren. Na het accelereren gaat de auto
weer rijden met de ingestelde snelheid. Als de afstandsregelmod us is inge-
schakeld, neemt de rijsnelheid echter mogelijk af tot onder de ingestelde
snelheid, zodat de afstand tot de voorligger gehandhaafd blijft .
■ Automatisch uitschakelen van de afstandsregelmodus
De afstandsregelmodus wordt automatisch uitgeschakeld in de vol gende situ-
aties:
● Werkelijke rijsnelheid zakt onder ongeveer 40 km/h.
● De VSC is geactiveerd.
● De TRC is gedurende een bepaalde periode geactiveerd.
● Wanneer de VSC of TRC wordt uitgeschakeld.
● De sensor kan niet goed signaleren omdat hij ergens door bedekt is.
● Pre Crash Brake-functie is geactiveerd.
Als de afstandsregelmodus om een andere dan de hierboven genoem de
redenen automatisch uitgeschakeld wordt, kan er een storing in het systeem
aanwezig zijn. Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
C-HR_OM_Europe_OM10636E.book P age 442 Thursday, August 1, 2019 2:53 PM

4964-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E
PKSB (Parking Suppor t Brake)*
■Parking Support Brake-functie (voor stilstaande objecten)
Er worden ultrasoonsensoren gebruikt om bij rijden met een lage
snelheid of achteruitrijden stilstaande objecten, zoals een muu r, t e
signaleren in het detectiegebied. (→Blz. 504)
■Parking Support Brake-functie (voor voertuigen die achter-
langs rijden) (indien aanwezig)
Er worden radarsensoren achter gebruikt om bij achteruitrijden
naderende auto's in het detectie gebied achter de auto te signale-
ren. ( →Blz. 513)
∗: Indien aanwezig
Het Parking Support Brake-syst eem bestaat uit de volgende
functies die werken bij rijden met een lage snelheid of achteru it-
rijden, bijvoorbeeld bij het parkeren. Wanneer het systeem oor-
deelt dat de kans op een aanrijding met een object groot is,
wordt er een waarschuwing geactiveerd om de bestuurder aan
te sporen om uit te wijken. Wanne er het systeem oordeelt dat de
kans op een aanrijding met een gesignaleerd object zeer groot
is, worden de remmen automatisch bekrachtigd om te helpen
een aanrijding te voorkomen of om de impact van een aanrijding
te helpen verminderen.
PKSB-systeem (Park ing Support Brake)
C-HR_OM_Europe_OM10636E.book P age 496 Thursday, August 1, 2019 2:53 PM

5024-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E
■Als de Parking Support Brake in werking is getreden
Als de auto is stilgezet door de werking van de Parking Support Brake, wordt
de Parking Support Brake uitgeschakeld en gaat het controlelamp je PKSB
OFF branden. Als de Parking Support Brake onnodig in werking tr eedt, kan
de remregeling worden geannuleerd door het rempedaal in te trap pen of door
ongeveer 2 seconden te wachten totdat deze automatisch wordt ge annu-
leerd. Vervolgens kunt u verder rijden door het gaspedaal in te trappen.
■ Opnieuw inschakelen van d e Parking Support Brake
Wanneer de Parking Support Brake is uitgeschakeld door de werki ng ervan,
kunt u zelf het systeem weer inschakelen (
→Blz. 497) of het contact UIT en
vervolgens weer AAN zetten. Het systeem wordt automatisch weer ingescha-
keld als het obstakel zich niet langer in de rijrichting van de auto bevindt of als
de auto van rijrichting verandert (bijvoorbeeld achteruit in pl aats van vooruit
of andersom).
■ Wanneer “Parking Suppo rt Brake Unavailable” (Parking Support Brake
niet beschikbaar) op het multi-i nformatiedisplay wordt weergege ven en
het controlelampje PKSB OFF knippert
Mogelijk is het systeem na het losnemen en weer aansluiten van een accu-
klem niet geïnitialiseerd.
■ Wanneer “Parking Suppo rt Brake Unavailable” (Parking Support Brake
niet beschikbaar) en “Parking assist unavailable. Clean parking assist
sensor” (Parking Assist niet beschikbaar, reinig Parking Assist -sensor)
op het multi-informatiedisplay worden weergegeven en het contro le-
lampje PKSB OFF knippert
● Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sn eeuw of vuil.
Verwijder dan het ijs, de sneeuw, het vuil e.d. van de sensor o m te zorgen
dat het systeem weer normaal werkt.
Als deze melding na het schoonmaken van de sensor nog steeds wo rdt
weergegeven of wordt weergegeven ondanks dat de sensor schoon i s, laat
uw auto dan controleren door een erkende Toyota-dealer of herst eller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
● Mogelijk is de sensor bevroren.
Zodra het ijs smelt, zal het systeem weer normaal werken.
● Mogelijk stroomt er continu water over de sensor.
Als het systeem oordeelt dat de toestand weer normaal is, zal h et systeem
weer normaal werken.
■ Als een accuklem is losgenomen en weer is aangesloten
Het systeem moet worden geïnitialiseerd. Rijd om het systeem te initialiseren
gedurende ten minste 5 seconden recht vooruit met een snelheid van onge-
veer 35 km/h of hoger. Draai daarnaast, bij auto's met Parking Support
Brake-functie, als de auto stilstaat, het stuurwiel geheel naar links en vervol-
gens geheel naar rechts.
C-HR_OM_Europe_OM10636E.book P age 502 Thursday, August 1, 2019 2:53 PM

5034-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E
WAARSCHUWING
■Beperkingen van het Parking Support Brake-systeem
Vertrouw niet blindelings op het systeem, omdat dit kan leiden tot een onge-
val.
● De bestuurder is zelf verantwoordelijk voor een veilig rijgedra g. Rijd altijd
voorzichtig en houd rekening met de omgeving. Het Parking Suppo rt
Brake-systeem is ontworpen om te helpen de ernst van een aanrijding te
verminderen. Onder sommige omstandigheden is het echter mogelijk dat
het systeem niet werkt.
● Het Parking Support Brake-systeem is niet ontworpen om de auto volledig
tot stilstand te brengen. Bovendien is het, zelfs wanneer het s ysteem de
auto tot stilstand heeft gebracht, noodzakelijk om onmiddellijk het rempe-
daal in te trappen, omdat de remregeling na ongeveer 2 seconden wordt
uitgeschakeld.
OPMERKING
■ Wanneer “Parking Support Brake Unavailable” (Parking Support Br ake
niet beschikbaar) op het multi-informatiedisplay wordt weergege ven en
het controlelampje PKSB OFF knippert
Als deze melding direct nadat het contact AAN is gezet wordt we ergegeven,
bedien de auto dan voorzichtig en let daarbij goed op de omgeving. Het is
wellicht nodig om een bepaalde tijd met de auto te rijden voord at het sys-
teem weer normaal werkt. (Als het systeem nog niet normaal werkt nadat
een poosje met de auto gereden is, reinig dan de sensoren en hu n omge-
ving op de bumpers.)
C-HR_OM_Europe_OM10636E.book P age 503 Thursday, August 1, 2019 2:53 PM
