TOYOTA C-HR 2020 Návod na použití (in Czech)

6496-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
6
Údržba a péče
VÝSTRAHA
■Vyjmutá baterie a jiné součásti
Tyto součásti jsou malé a pokud jsou spolknuty dětmi, mohou způ sobit uduše-
ní. Chraňte před dětmi. Jejich nedodržení by mohlo vést ke smrt elným nebo
k vážným zraněním.
■ Certifikace pro lithiovou baterii
VÝSTRAHA:
POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM, HROZÍ NE-
BEZPEČÍ VÝBUCHU.
POUŽITÉ BATERIE ZLIKVIDUJTE PODLE POKYNŮ.
UPOZORNĚNÍ
■ Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
● Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
● Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
● Neohýbejte žádný z kontaktů baterie.

6506-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
Kontrola a výměna pojistek
Vypněte spínač POWER.
Otevřete kryt pojistkové skříňky.
Motorový prostor: poji stková skříňka typu A
Při zatlačení 2 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 2 západky zajištěny.
Motorový prostor: pojistková s kříňka typu B (motor 2ZR-FXE)
Při zatlačení 3 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 3 západky zajištěny.
Motorový prostor: pojistková s kříňka typu B (motor M20A-FXS)
Při zatlačení 3 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 3 západky zajištěny.
Pokud některá z elektrických souč ástí nefunguje, může mít přepá-
lenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte poji st-
ku, pokud je to potřeba.
1
2

6516-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
6
Údržba a péče
Motorový prostor: pojistková skříňka typu C (motor 2ZR-FXE)
Sejměte kryt.
Když nasazujete kryt, ujistěte se,
že jsou západky zajištěny.
Zavazadlový prosto r (motor M20A-FXS)
Vyjměte podlahovou desku
( S. 569).
Při zatlačení západky zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že je
západka upevněna.
Levá strana přístrojov ého panelu (vozidla s levostranným řízením)
Vyjměte víčko.
Při vyjímání nebo nasazování stisk-
něte západku.

6526-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
Levá strana přístrojového panelu (vozidla s pravostranným řízením)
Vyjměte kryt a víčko.
Zatlačte výstupek dovnitř a vy-
jměte kryt.
Vyjměte víčko.
Při vyjímání nebo nasazování sti-
skněte západku.
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze pojistky typu A.
3
Motor 2ZR-FXEMotor M20A-FXS

6536-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
6
Údržba a péče
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Kromě Typ E:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodnoty.
Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Ty p E :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis To yota, nebo
kterýkoliv spolehlivý servis.
4
Ty p ATy p B
Ty p CTy p D
Ty p E

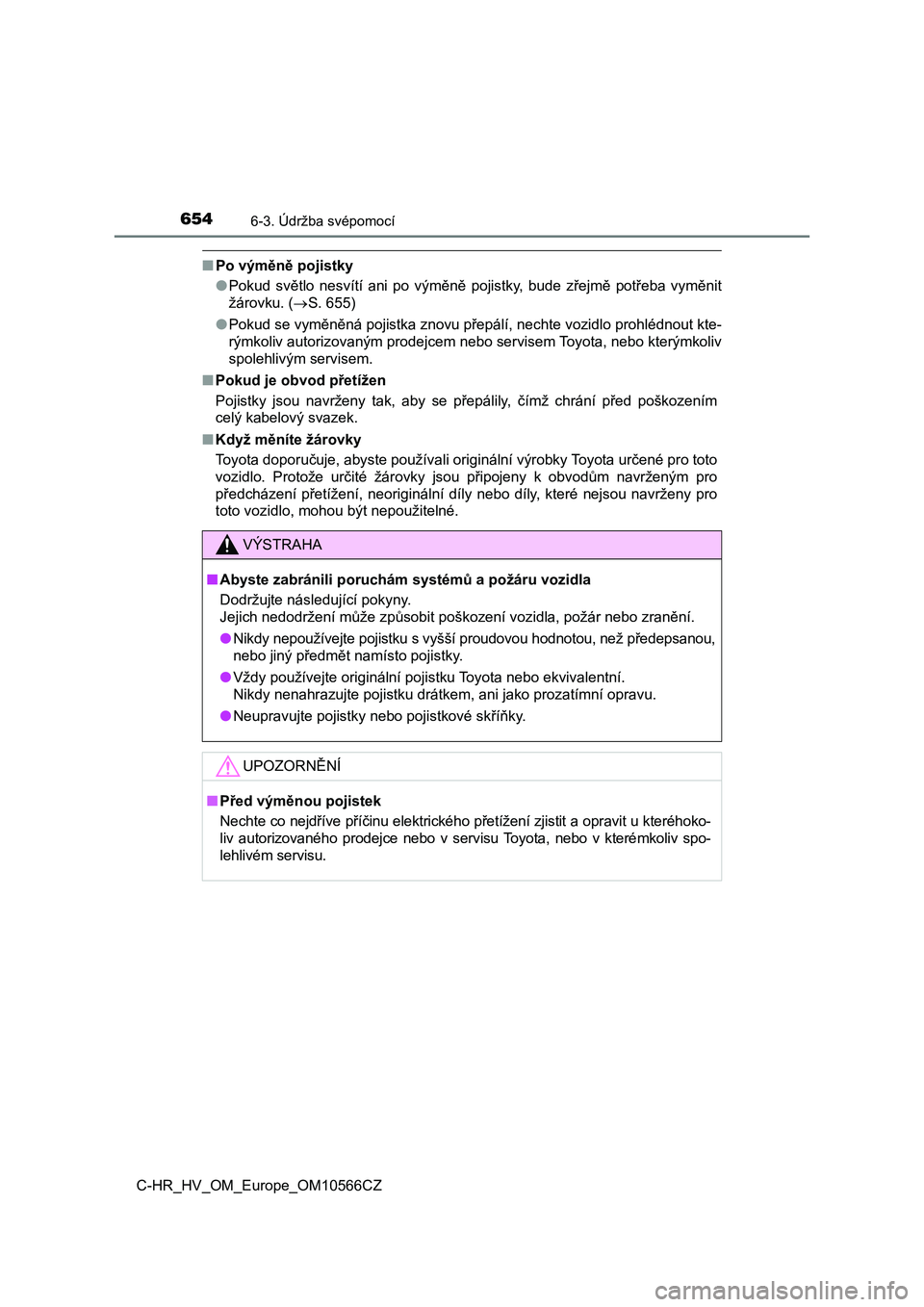

6546-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
■Po výměně pojistky
● Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S. 655)
● Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte rýmkoliv
spolehlivým servisem.
■ Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■ Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota u rčené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrže ným pro
předcházení přetížení, neoriginální díly nebo díly, které nejso u navrženy pro
toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■ Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo z ranění.
● Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsanou,
nebo jiný předmět namísto pojistky.
● Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu .
● Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opr avit u kteréhoko-
liv autorizovaného prodejce nebo v servisu Toyota, nebo v které mkoliv spo-
lehlivém servisu.

6556-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
6
Údržba a péče
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 778)
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Pr otože hrozí nebezpečí poškození
součástí, doporučujeme, aby výmě nu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
Přední směrová světla (typ se žárovkou)
Přední mlhová světla (jsou-li ve výbavě u typu se žárovkou)
Boční směrová světla

6566-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
■Vzadu
Zadní směrová světla (typ se žárovkou)
Brzdová/koncová svět la (typ se žárovkou)
Couvací světla (typ se žárovkou)
Osvětlení registrační značky
Zadní mlhové světlo (typ se žárovkou)

6576-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
6
Údržba a péče
■Přední mlhová světla (jsou-li ve výbavě u typu se žárovkou)
Vyjměte 2 šrouby a příchytku,
a částečně vyjměte vložku
blatníku.
Při stisknutí uvolňovací pojistky
odpojte konektor.
Otočte paticí žárovky doleva
a vyjměte ji.
Výměna žárovek
1
2
3

6586-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10566CZ
Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji. Otočte
paticí žárovky doprava a zajistě-
te ji.
Nasaďte konektor.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte přední mlho-
vá světla a pohledem ověřte, že
otvorem neuniká žádné světlo.
Nasaďte zpět vložku blatníku
a namontujte 2 šrouby a pří-
chytku.
Ujistěte se, že vložka blatníku je
upevněna k vnitřku blatníku.
4
5
6
