3994-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10722M

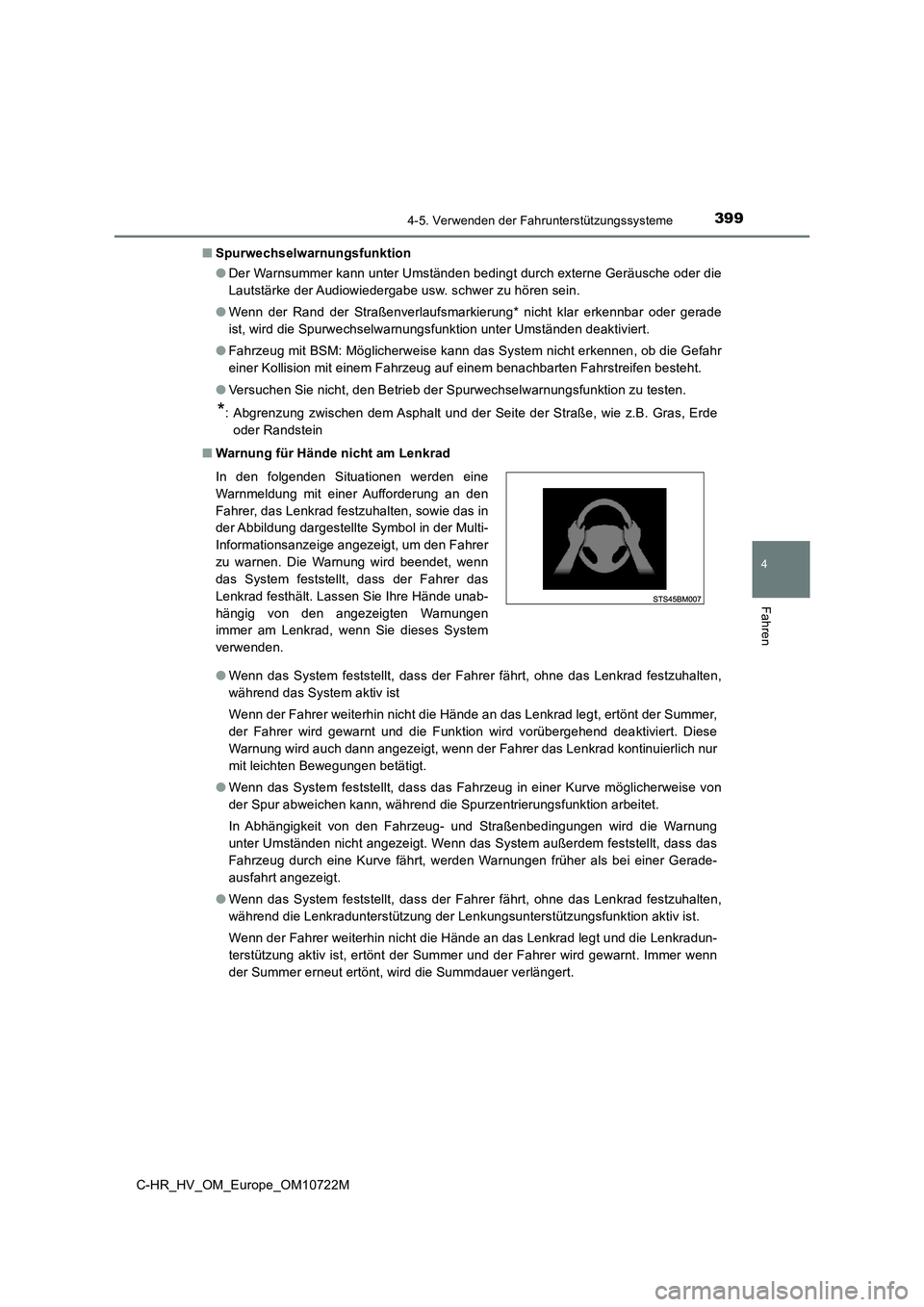

■ Spurwechselwarnungsfunktion
● Der Warnsummer kann unter Umständen bedingt durch externe Geräusche oder die
Lautstärke der Audiowiedergabe usw. schwer zu hören sein.
● Wenn der Rand der Straßenverlaufsmarkierung* nicht klar erkennbar oder gerade
ist, wird die Spurwechselwarnungsfunktion unter Umständen deakt iviert.
● Fahrzeug mit BSM: Möglicherweise kann das System nicht erkennen, ob die Gefahr
einer Kollision mit einem Fahrzeug auf einem benachbarten Fahrs treifen besteht.
● Versuchen Sie nicht, den Betrieb der Spurwechselwarnungsfunktion zu testen.
*: Abgrenzung zwischen dem Asphalt und der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
■ Warnung für Hände nicht am Lenkrad
● Wenn das System feststellt, dass der Fahrer fährt, ohne das Lenkrad festzuhalten,
während das System aktiv ist
Wenn der Fahrer weiterhin nicht die Hände an das Lenkrad legt, ertönt der Summer,
der Fahrer wird gewarnt und die Funktion wird vorübergehend dea ktiviert. Diese
Warnung wird auch dann angezeigt, wenn der Fahrer das Lenkrad k ontinuierlich nur
mit leichten Bewegungen betätigt.
● Wenn das System feststellt, dass das Fahrzeug in einer Kurve möglicherweise von
der Spur abweichen kann, während die Spurzentrierungsfunktion a rbeitet.
In Abhängigkeit von den Fahrzeug- und Straßenbedingungen wird d ie Warnung
unter Umständen nicht angezeigt. Wenn das System außerdem fests tellt, dass das
Fahrzeug durch eine Kurve fährt, werden Warnungen früher als be i einer Gerade-
ausfahrt angezeigt.
● Wenn das System feststellt, dass der Fahrer fährt, ohne das Lenkrad festzuhalten,
während die Lenkradunterstützung der Lenkungsunterstützungsfunk tion aktiv ist.
Wenn der Fahrer weiterhin nicht die Hände an das Lenkrad legt u nd die Lenkradun-
terstützung aktiv ist, ertönt der Summer und der Fahrer wird ge warnt. Immer wenn
der Summer erneut ertönt, wird die Summdauer verlängert.
In den folgenden Situationen werden eine
Warnmeldung mit einer Aufforderung an den
Fahrer, das Lenkrad festzuhalten, sowie das in
der Abbildung dargestellte Symbol in der Multi-
Informationsanzeige angezeigt, um den Fahrer
zu warnen. Die Warnung wird beendet, wenn
das System feststellt, dass der Fahrer das
Lenkrad festhält. Lassen Sie Ihre Hände unab-
hängig von den angezeigten Warnungen
immer am Lenkrad, wenn Sie dieses System
verwenden.

4004-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10722M

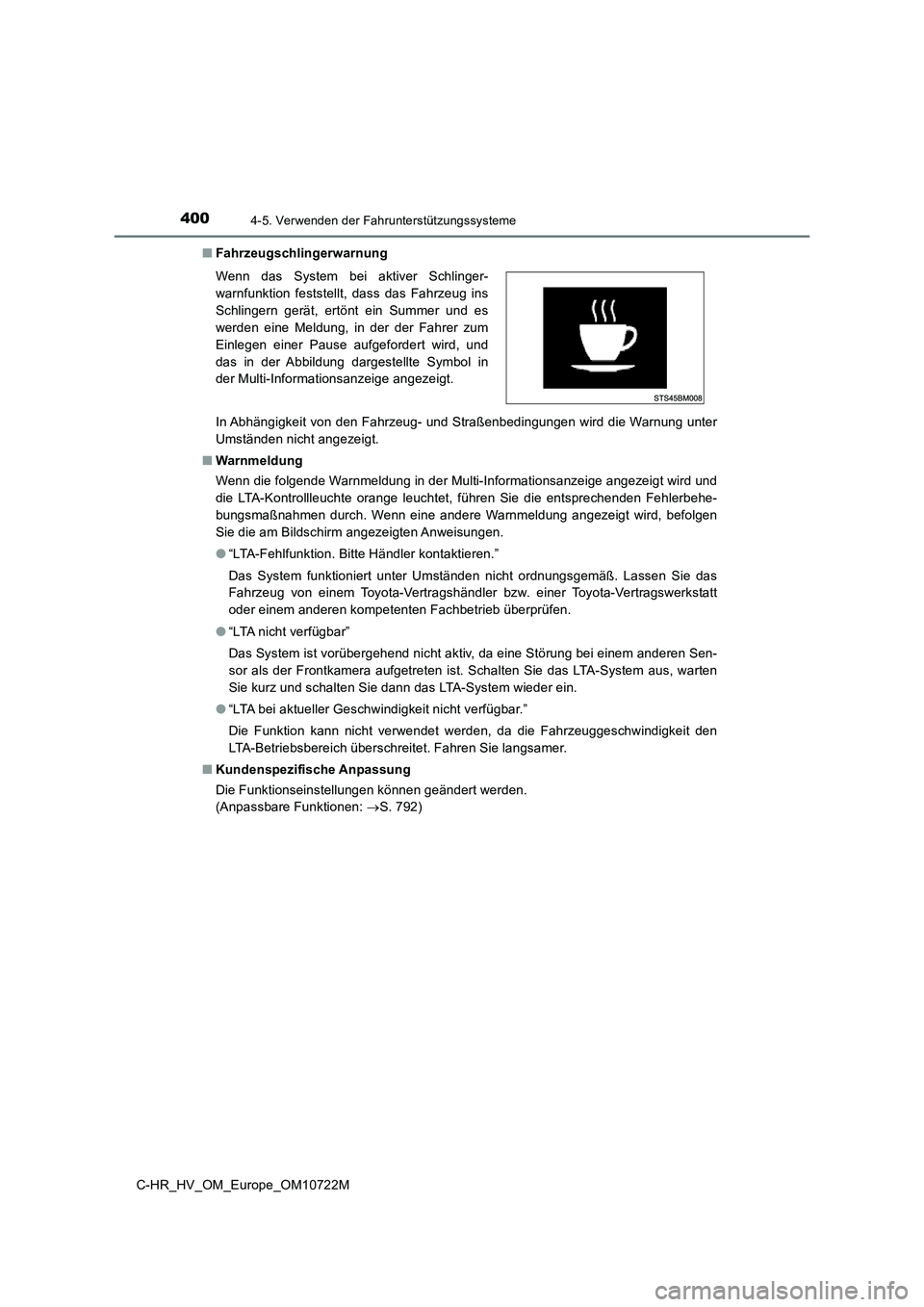

■ Fahrzeugschlingerwarnung
In Abhängigkeit von den Fahrzeug- und Straßenbedingungen wird d ie Warnung unter
Umständen nicht angezeigt.
■ Warnmeldung
Wenn die folgende Warnmeldung in der Multi-Informationsanzeige angezeigt wird und
die LTA-Kontrollleuchte orange leuchtet, führen Sie die entspre chenden Fehlerbehe-
bungsmaßnahmen durch. Wenn eine andere Warnmeldung angezeigt wi rd, befolgen
Sie die am Bildschirm angezeigten Anweisungen.
● “LTA-Fehlfunktion. Bitte Händler kontaktieren.”
Das System funktioniert unter Umständen nicht ordnungsgemäß. La ssen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Ver tragswerkstatt
oder einem anderen kompetenten Fachbetrieb überprüfen.
● “LTA nicht verfügbar”
Das System ist vorübergehend nicht aktiv, da eine Störung bei e inem anderen Sen-
sor als der Frontkamera aufgetreten ist. Schalten Sie das LTA-S ystem aus, warten
Sie kurz und schalten Sie dann das LTA-System wieder ein.
● “LTA bei aktueller Geschwindigkeit nicht verfügbar.”
Die Funktion kann nicht verwendet werden, da die Fahrzeuggeschw indigkeit den
LTA-Betriebsbereich überschreitet. Fahren Sie langsamer.
■ Kundenspezifische Anpassung
Die Funktionseinstellungen können geändert werden.
(Anpassbare Funktionen: S. 792)
Wenn das System bei aktiver Schlinger-
warnfunktion feststellt, dass das Fahrzeug ins
Schlingern gerät, ertönt ein Summer und es
werden eine Meldung, in der der Fahrer zum
Einlegen einer Pause aufgefordert wird, und
das in der Abbildung dargestellte Symbol in
der Multi-Informationsanzeige angezeigt.

401
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
C-HR_HV_OM_Europe_OM10722M

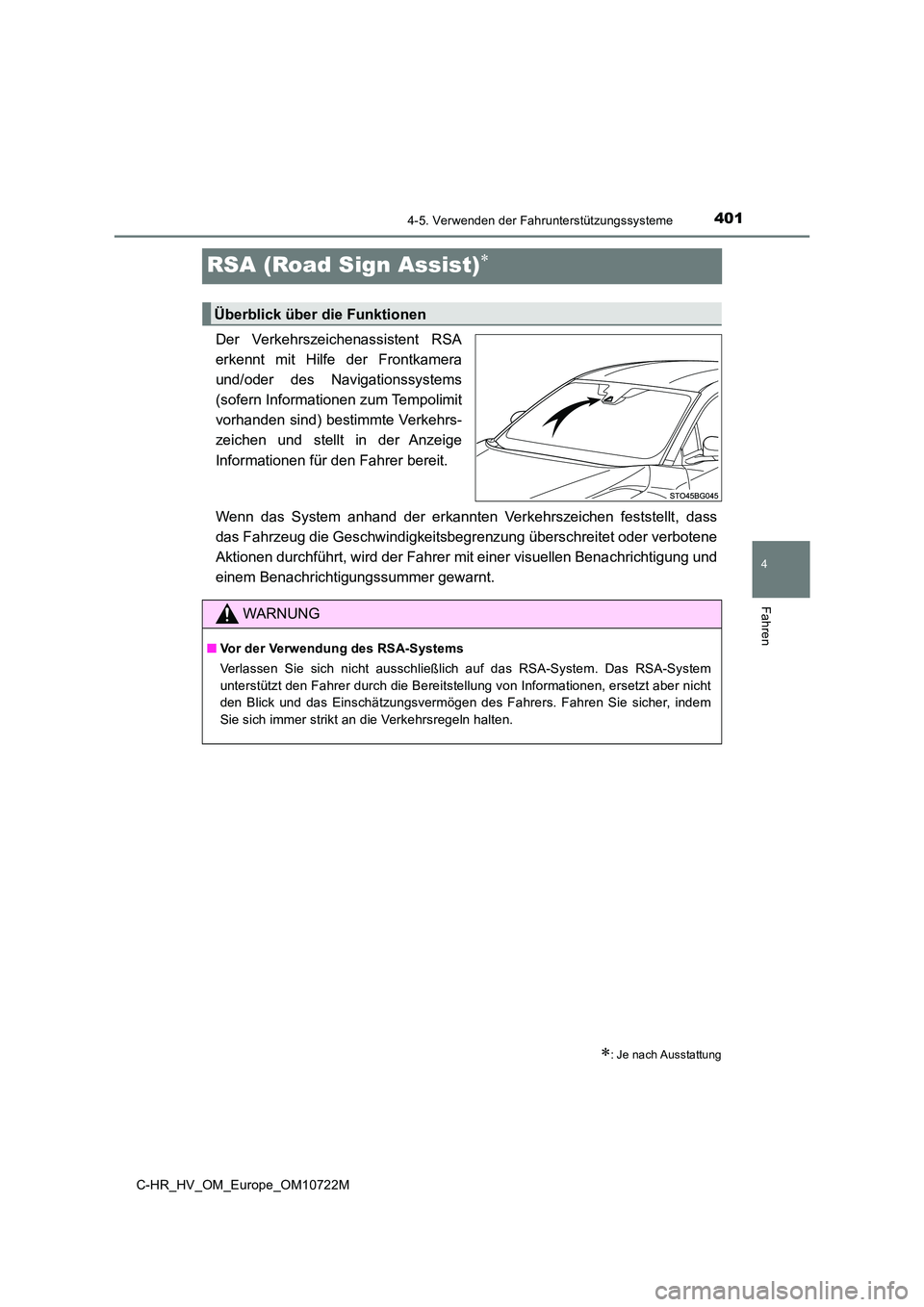

RSA (Road Sign Assist)
Der Verkehrszeichenassistent RSA
erkennt mit Hilfe der Frontkamera
und/oder des Navigationssystems
(sofern Informationen zum Tempolimit
vorhanden sind) bestimmte Verkehrs-
zeichen und stellt in der Anzeige
Informationen für den Fahrer bereit.
Wenn das System anhand der erkannten Verkehrszeichen feststellt , dass
das Fahrzeug die Geschwindigkeitsbegrenzung überschreitet oder verbotene
Aktionen durchführt, wird der Fahr er mit einer visuellen Benachrichtigung und
einem Benachrichtigungssummer gewarnt.
: Je nach Ausstattung
Überblick über die Funktionen
WARNUNG
■ Vor der Verwendung des RSA-Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System
unterstützt den Fahrer durch die Bereitstellung von Information en, ersetzt aber nicht
den Blick und das Einschätzungsvermögen des Fahrers. Fahren Sie sicher, indem
Sie sich immer strikt an die Verkehrsregeln halten.

4024-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10722M

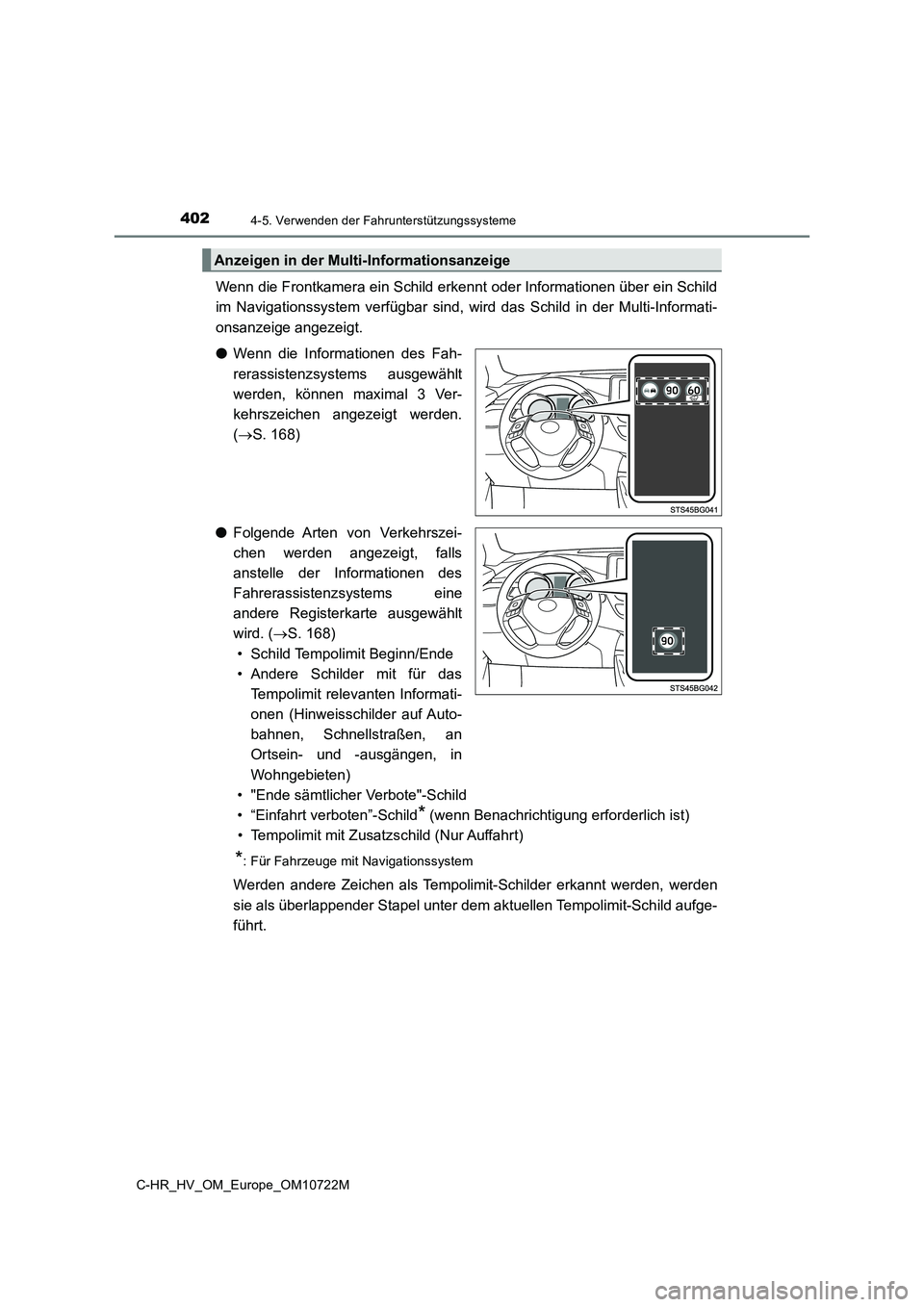

Wenn die Frontkamera ein Schild erkennt oder Informationen über ein Schild
im Navigationssystem verfügbar sind, wird das Schild in der Mul ti-Informati-
onsanzeige angezeigt.
● Wenn die Informationen des Fah-
rerassistenzsystems ausgewählt
werden, können maximal 3 Ver-
kehrszeichen angezeigt werden.
( S. 168)
● Folgende Arten von Verkehrszei-
chen werden angezeigt, falls
anstelle der Informationen des
Fahrerassistenzsystems eine
andere Registerkarte ausgewählt
wird. ( S. 168)
• Schild Tempolimit Beginn/Ende
• Andere Schilder mit für das
Tempolimit relevanten Informati-
onen (Hinweisschilder auf Auto-
bahnen, Schnellstraßen, an
Ortsein- und -ausgängen, in
Wohngebieten)
• "Ende sämtlicher Verbote"-Schild
• “Einfahrt verboten”-Schild* (wenn Benachrichtigung erforderlich ist)
• Tempolimit mit Zusatzschild (Nur Auffahrt)
*: Für Fahrzeuge mit Navigationssystem
Werden andere Zeichen als Tempolimit-Schilder erkannt werden, w erden
sie als überlappender Stapel unter dem aktuellen Tempolimit-Sch ild aufge-
führt.
Anzeigen in der Multi-Informationsanzeige

4034-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10722M

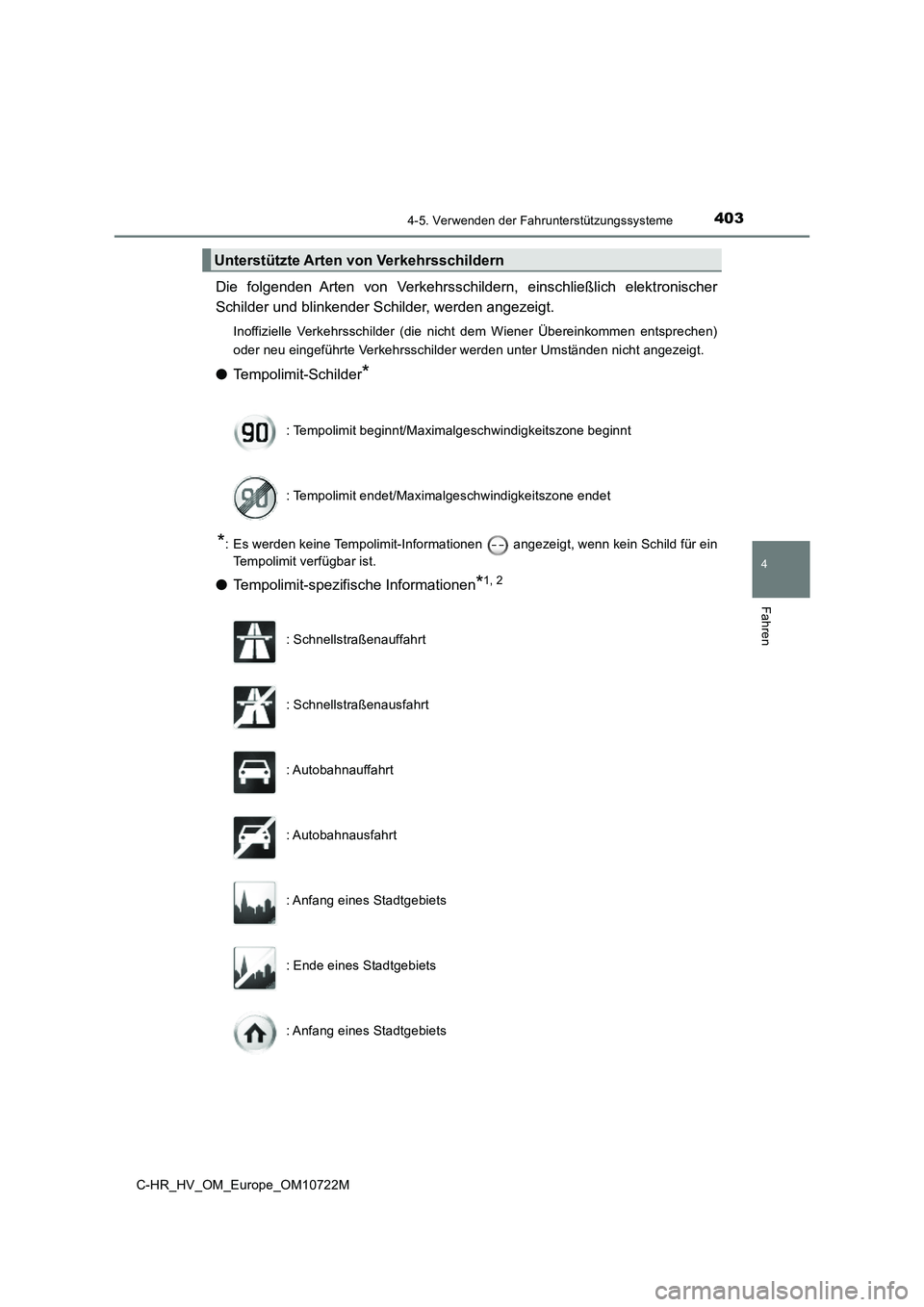

Die folgenden Arten von Verkehrsschildern, einschließlich elektronischer
Schilder und blinkender Schilder, werden angezeigt.
Inoffizielle Verkehrsschilder (die nicht dem Wiener Übereinkomm en entsprechen)
oder neu eingeführte Verkehrsschilder werden unter Umständen ni cht angezeigt.
●Tempolimit-Schilder*
*: Es werden keine Tempolimit-Informationen angezeigt, wenn kein Schild für ein
Tempolimit verfügbar ist.
● Tempolimit-spezifische Informationen*1, 2
Unterstützte Arten von Verkehrsschildern
: Tempolimit beginnt/Maximalgeschwindigkeitszone beginnt
: Tempolimit endet/Maximalgeschwindigkeitszone endet
: Schnellstraßenauffahrt
: Schnellstraßenausfahrt
: Autobahnauffahrt
: Autobahnausfahrt
: Anfang eines Stadtgebiets
: Ende eines Stadtgebiets
: Anfang eines Stadtgebiets

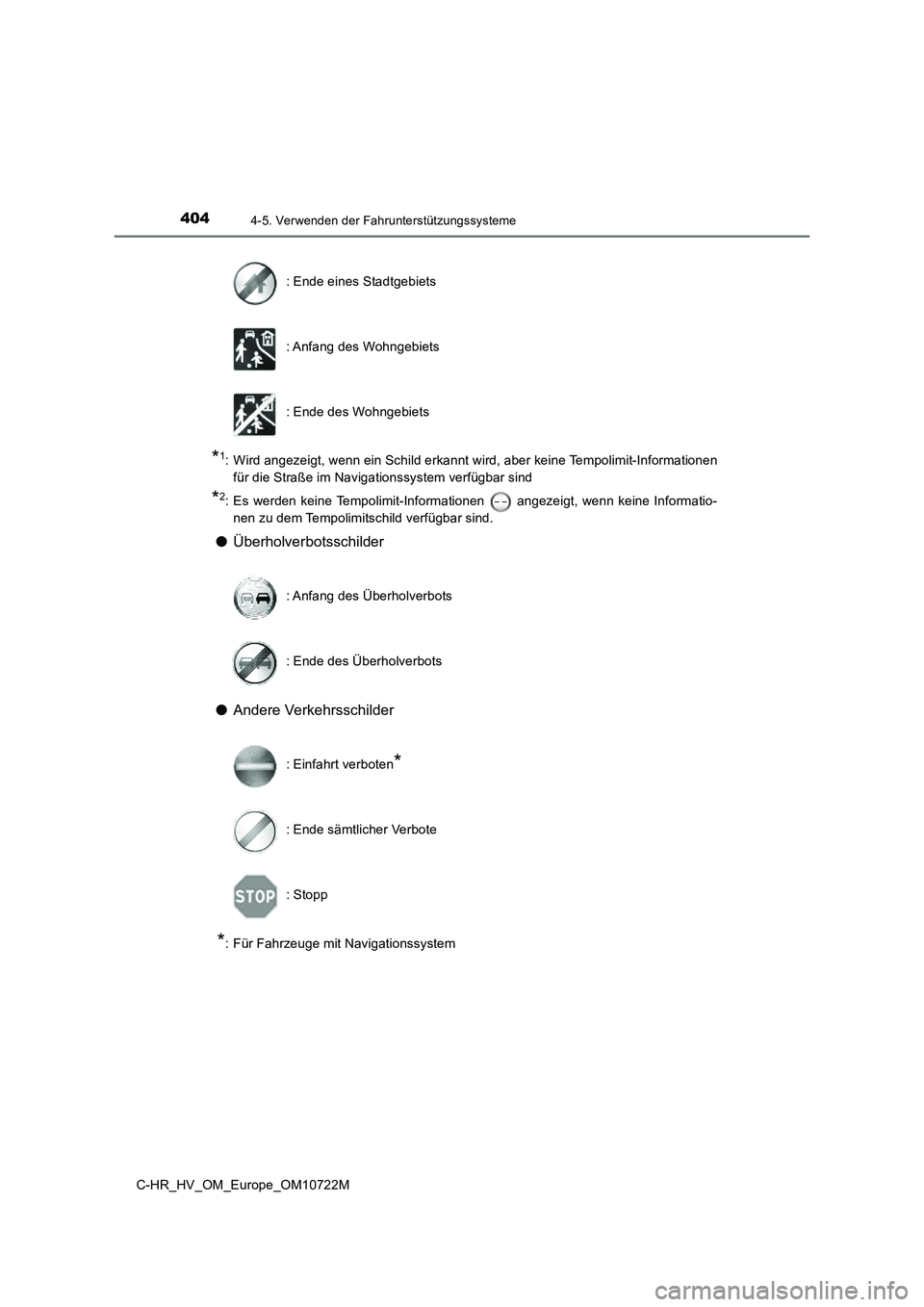

4044-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10722M
*1: Wird angezeigt, wenn ein Schild erkannt wird, aber keine Tempolimit-Informationen
für die Straße im Navigationssystem verfügbar sind
*2: Es werden keine Tempolimit-Informationen angezeigt, wenn keine Informatio-
nen zu dem Tempolimitschild verfügbar sind.
● Überholverbotsschilder
● Andere Verkehrsschilder
*: Für Fahrzeuge mit Navigationssystem
: Ende eines Stadtgebiets
: Anfang des Wohngebiets
: Ende des Wohngebiets
: Anfang des Überholverbots
: Ende des Überholverbots
: Einfahrt verboten*
: Ende sämtlicher Verbote
: Stopp

4054-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10722M

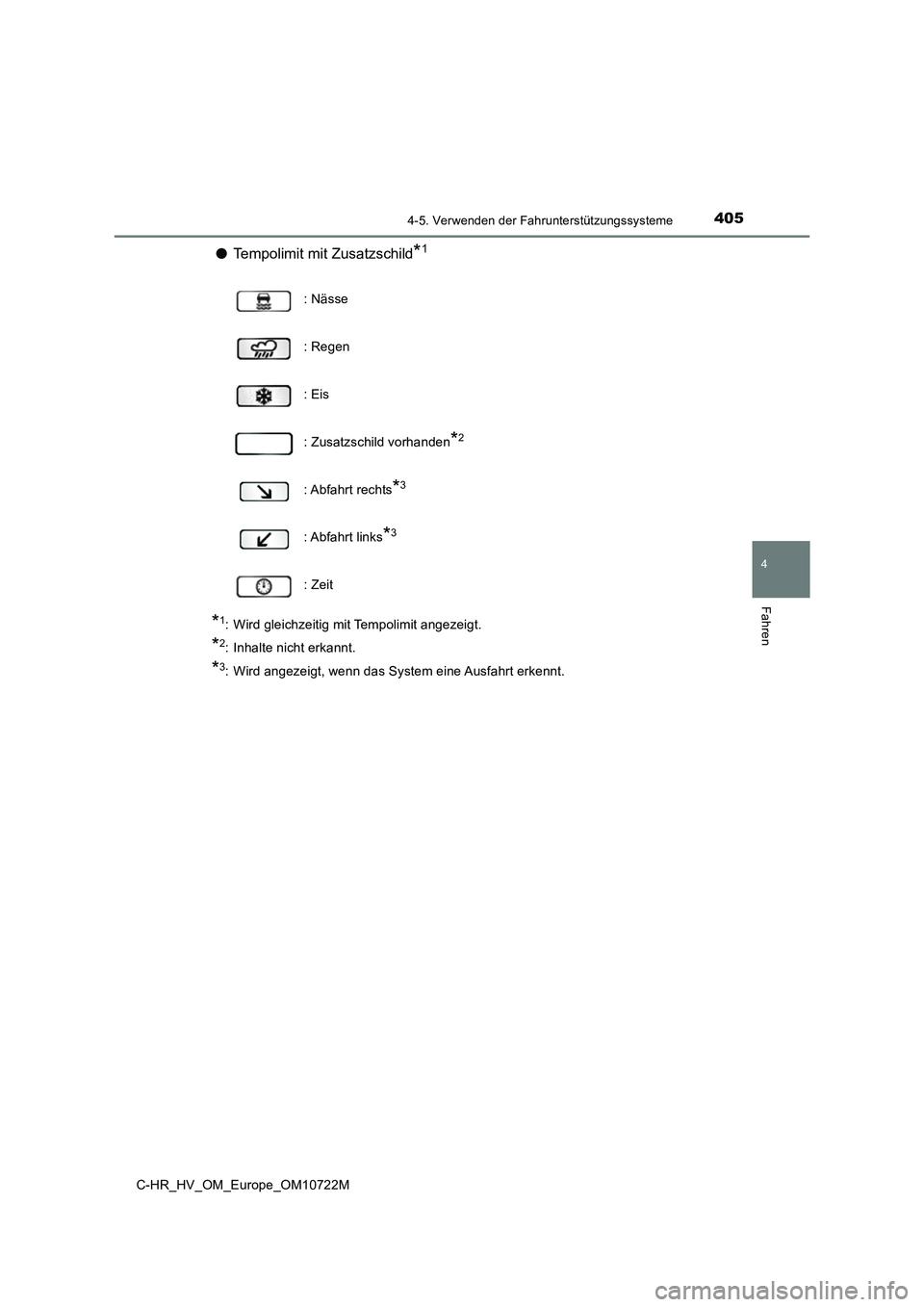

●Tempolimit mit Zusatzschild*1
*1: Wird gleichzeitig mit Tempolimit angezeigt.
*2: Inhalte nicht erkannt.
*3: Wird angezeigt, wenn das System eine Ausfahrt erkennt.
: Nässe
: Regen
: Eis
: Zusatzschild vorhanden*2
: Abfahrt rechts*3
: Abfahrt links*3
: Zeit

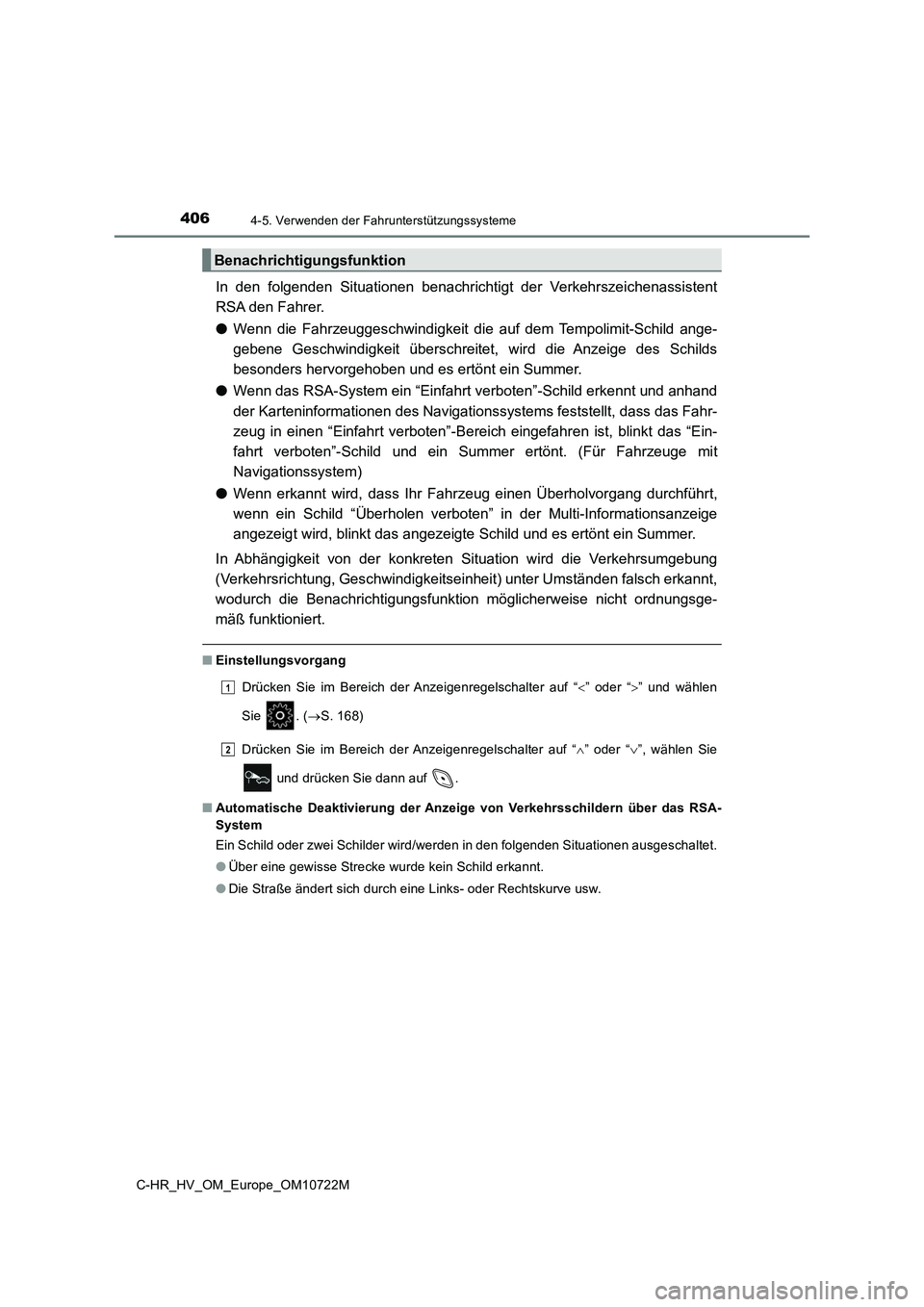

4064-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10722M
In den folgenden Situationen benachrichtigt der Verkehrszeichenassistent
RSA den Fahrer.
● Wenn die Fahrzeuggeschwindigkeit die auf dem Tempolimit-Schild ange-
gebene Geschwindigkeit überschreitet, wird die Anzeige des Schi lds
besonders hervorgehoben und es ertönt ein Summer.
● Wenn das RSA-System ein “Einfahrt verboten”-Schild erkennt und anhand
der Karteninformationen des Navigationssystems feststellt, dass das Fahr-
zeug in einen “Einfahrt verbot en”-Bereich eingefahren ist, blinkt das “Ein-
fahrt verboten”-Schild und ein Summer ertönt. (Für Fahrzeuge mi t
Navigationssystem)
● Wenn erkannt wird, dass Ihr Fahrzeug einen Überholvorgang durchführt,
wenn ein Schild “Überholen verboten” in der Multi-Informationsa nzeige
angezeigt wird, blinkt das angezeigte Schild und es ertönt ein Summer.
In Abhängigkeit von der konkreten Situation wird die Verkehrsum gebung
(Verkehrsrichtung, Geschwindigkeitseinheit) unter Umständen fal sch erkannt,
wodurch die Benachrichtigungsfunktion möglicherweise nicht ordn ungsge-
mäß funktioniert.
■ Einstellungsvorgang
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und wählen
Sie . ( S. 168)
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “”, wählen Sie
und drücken Sie dann auf .
■ Automatische Deaktivierung der Anzeige von Verkehrsschildern über das RSA-
System
Ein Schild oder zwei Schilder wird/werden in den folgenden Situ ationen ausgeschaltet.
● Über eine gewisse Strecke wurde kein Schild erkannt.
● Die Straße ändert sich durch eine Links- oder Rechtskurve usw.
Benachrichtigungsfunktion
1
2

4074-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10722M

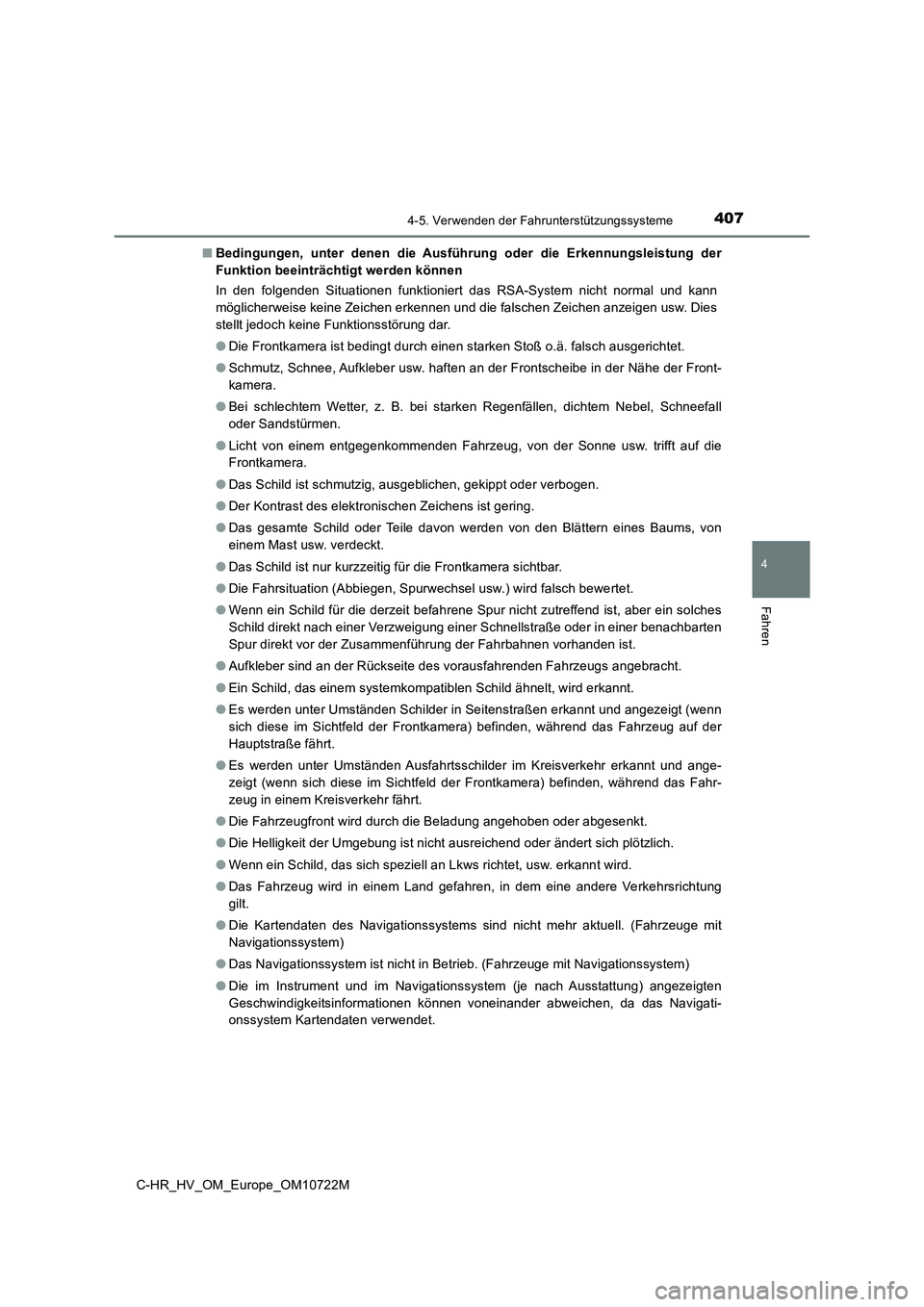

■ Bedingungen, unter denen die Ausführung oder die Erkennungsleistung der
Funktion beeinträchtigt werden können
In den folgenden Situationen funktioniert das RSA-System nicht normal und kann
möglicherweise keine Zeichen erkennen und die falschen Zeichen anzeigen usw. Dies
stellt jedoch keine Funktionsstörung dar.
● Die Frontkamera ist bedingt durch einen starken Stoß o.ä. falsch ausgerichtet.
● Schmutz, Schnee, Aufkleber usw. haften an der Frontscheibe in der Nähe der Front-
kamera.
● Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen.
● Licht von einem entgegenkommenden Fahrzeug, von der Sonne usw. trifft auf die
Frontkamera.
● Das Schild ist schmutzig, ausgeblichen, gekippt oder verbogen.
● Der Kontrast des elektronischen Zeichens ist gering.
● Das gesamte Schild oder Teile davon werden von den Blättern eines Baums, von
einem Mast usw. verdeckt.
● Das Schild ist nur kurzzeitig für die Frontkamera sichtbar.
● Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch bewertet.
● Wenn ein Schild für die derzeit befahrene Spur nicht zutreffend ist, aber ein solches
Schild direkt nach einer Verzweigung einer Schnellstraße oder i n einer benachbarten
Spur direkt vor der Zusammenführung der Fahrbahnen vorhanden is t.
● Aufkleber sind an der Rückseite des vorausfahrenden Fahrzeugs angebracht.
● Ein Schild, das einem systemkompatiblen Schild ähnelt, wird erkannt.
● Es werden unter Umständen Schilder in Seitenstraßen erkannt und angezeigt (wenn
sich diese im Sichtfeld der Frontkamera) befinden, während das Fahrzeug auf der
Hauptstraße fährt.
● Es werden unter Umständen Ausfahrtsschilder im Kreisverkehr erkannt und ange-
zeigt (wenn sich diese im Sichtfeld der Frontkamera) befinden, während das Fahr-
zeug in einem Kreisverkehr fährt.
● Die Fahrzeugfront wird durch die Beladung angehoben oder abgesenkt.
● Die Helligkeit der Umgebung ist nicht ausreichend oder ändert sich plötzlich.
● Wenn ein Schild, das sich speziell an Lkws richtet, usw. erkannt wird.
● Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
● Die Kartendaten des Navigationssystems sind nicht mehr aktuell. (Fahrzeuge mit
Navigationssystem)
● Das Navigationssystem ist nicht in Betrieb. (Fahrzeuge mit Navigationssystem)
● Die im Instrument und im Navigationssystem (je nach Ausstattung) angezeigten
Geschwindigkeitsinformationen können voneinander abweichen, da das Navigati-
onssystem Kartendaten verwendet.

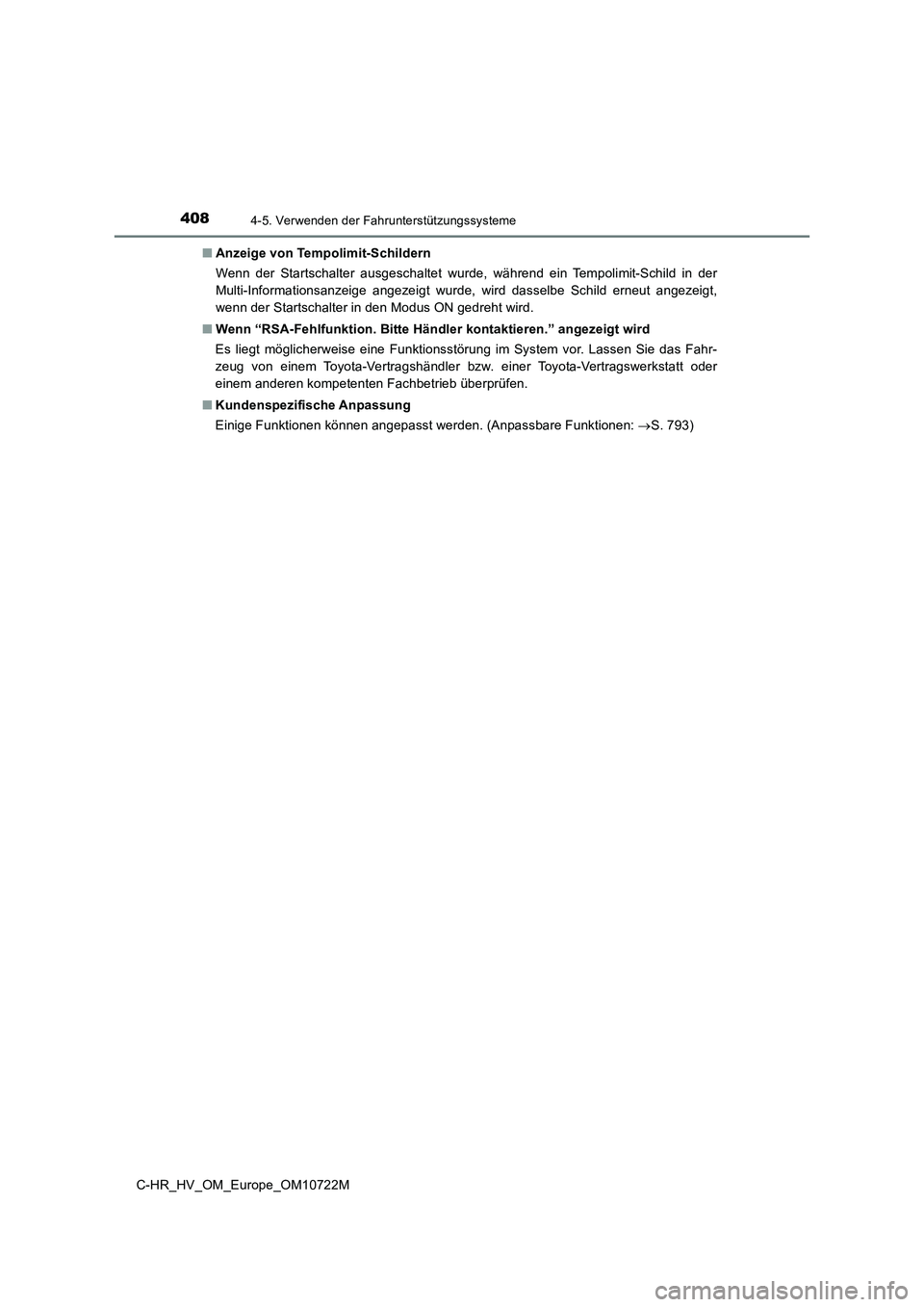

4084-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10722M
■ Anzeige von Tempolimit-Schildern
Wenn der Startschalter ausgeschaltet wurde, während ein Tempoli mit-Schild in der
Multi-Informationsanzeige angezeigt wurde, wird dasselbe Schild erneut angezeigt,
wenn der Startschalter in den Modus ON gedreht wird.
■ Wenn “RSA-Fehlfunktion. Bitte Händler kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. La ssen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrag swerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
■ Kundenspezifische Anpassung
Einige Funktionen können angepasst werden. (Anpassbare Funktion en: S. 793)
