TOYOTA C_HR HYBRID 2016 Bruksanvisningar (in Swedish)

6319-1. Specifikationer
OM10538SE
9
Bilens specifikationer

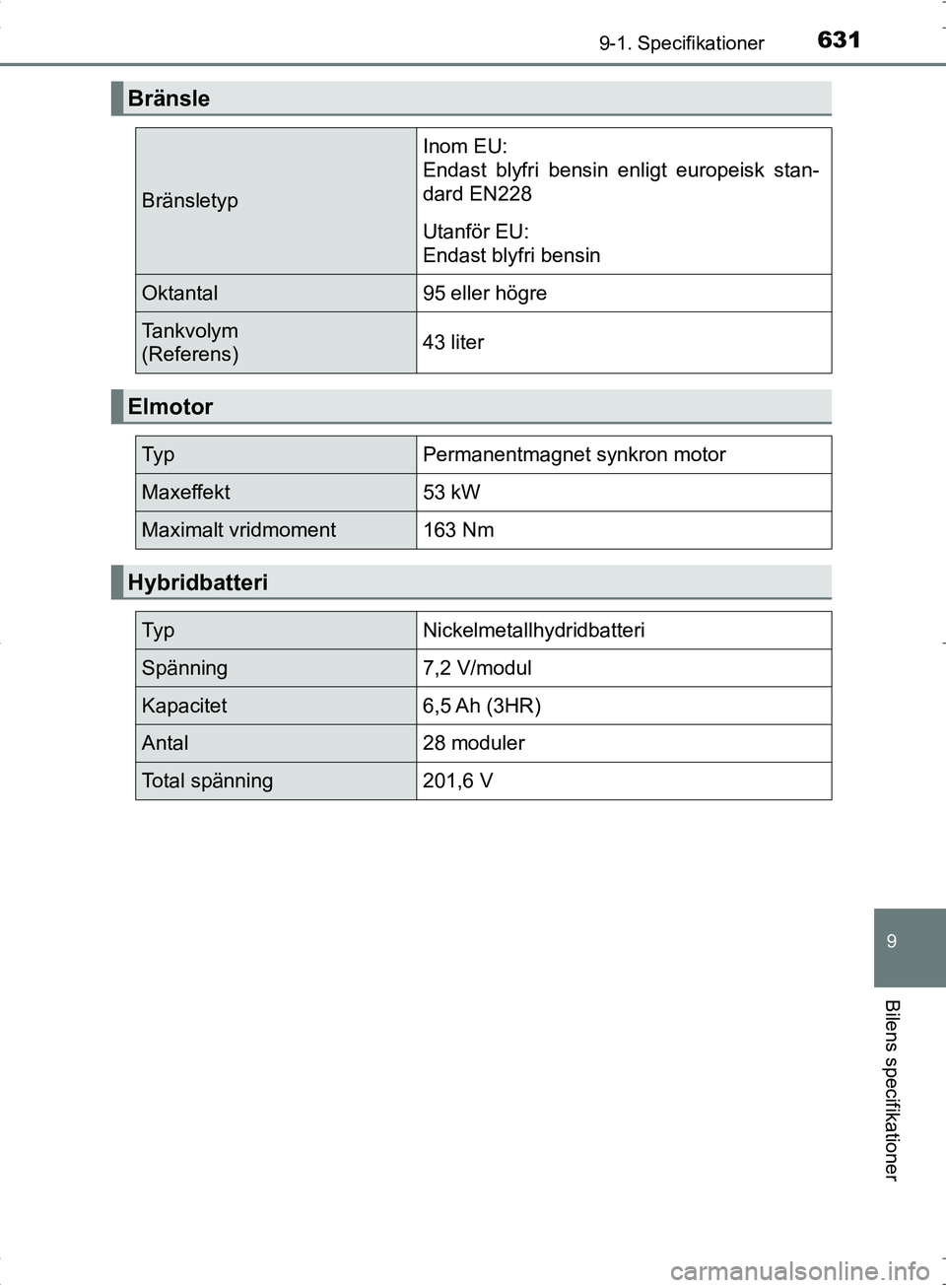

Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk stan-
dard EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)43 liter
Elmotor
Ty pPermanentmagnet synkron motor
Maxeffekt53 kW
Maximalt vridmoment163 Nm
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal28 moduler
Total spänning201,6 V
OM10538SE.book Page 631 Thursday, November 24, 2016 6:41 PM

6329-1. Specifikationer
OM10538SE

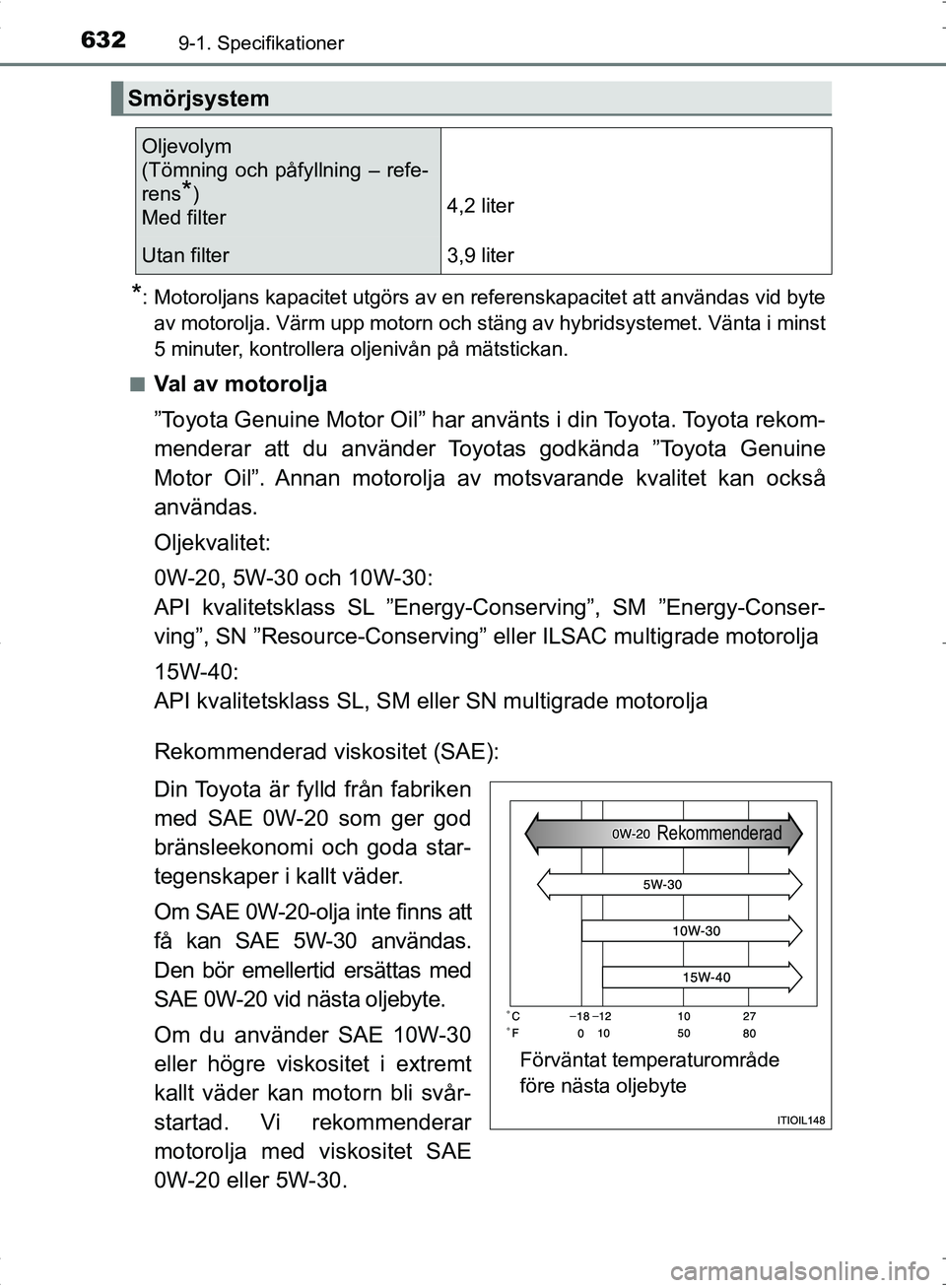

*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera oljenivån på mätstickan.
■
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-C onserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM eller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 som ger god
bränsleekonomi och goda star-
tegenskaper i kallt väder.
Om SAE 0W-20-olja inte finns att
få kan SAE 5W-30 användas.
Den bör emellertid ersättas med
SAE 0W-20 vid nästa oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Smörjsystem
Oljevolym
(Tömning och påfyllning – refe-
rens
*)
Med filter 4,2 liter
Utan filter
3,9 liter
Förväntat temperaturområde
före nästa oljebyte
Rekommenderad
OM10538SE.book Page 632 Thursday, November 24, 2016 6:41 PM

6339-1. Specifikationer
OM10538SE
9
Bilens specifikationer

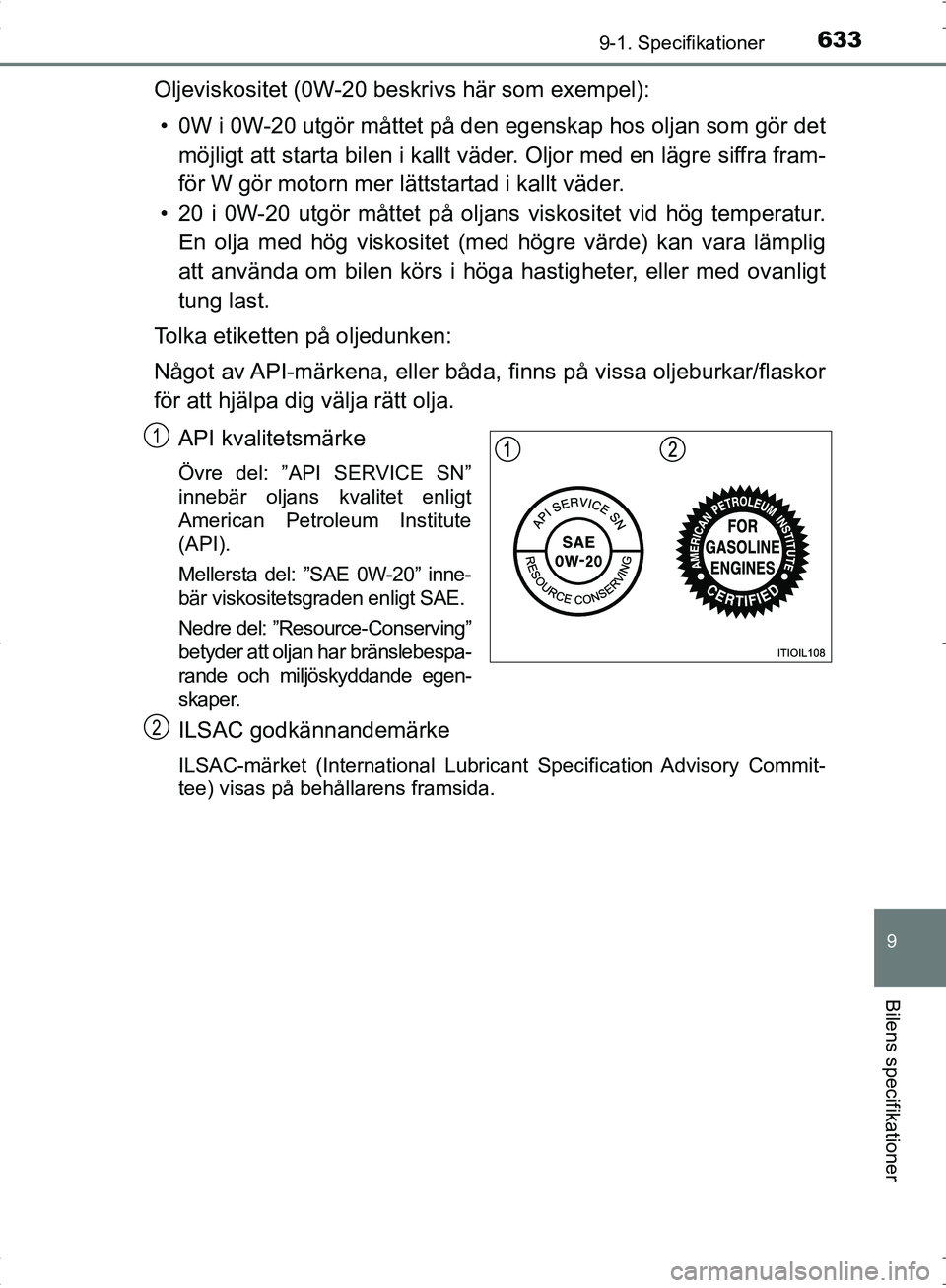

Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre del: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mellersta del: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conserving”
betyder att oljan har bränslebespa-
rande och miljöskyddande egen-
skaper.
ILSAC godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
1
2
OM10538SE.book Page 633 Thursday, November 24, 2016 6:41 PM

6349-1. Specifikationer
OM10538SE
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verksamhet med motsvarande kvalifikationer
och utrustning.
Kylsystem
Vo l y m*Bensinmotor5,4 liter
Drivenhet1,4 liter
Kylarvätska
Du kan använda någon av följande: • ”Toyota Super Long Life Coolant”
• Likvärdig etylenglykolbaserad kylarvätska
som inte innehåller silikat, amin, nitrit, eller
borat med Hybrid Organic Acid-teknik med
lång livslängd.
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO FC16HR-C9
Elektrodavstånd0,9 mm
OBSERVERA
■ Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM10538SE.book Page 634 Thursday, November 24, 2016 6:41 PM

6359-1. Specifikationer
OM10538SE
9
Bilens specifikationer
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verksamhet med motsvarande kvalifika-
tioner och utrustning.

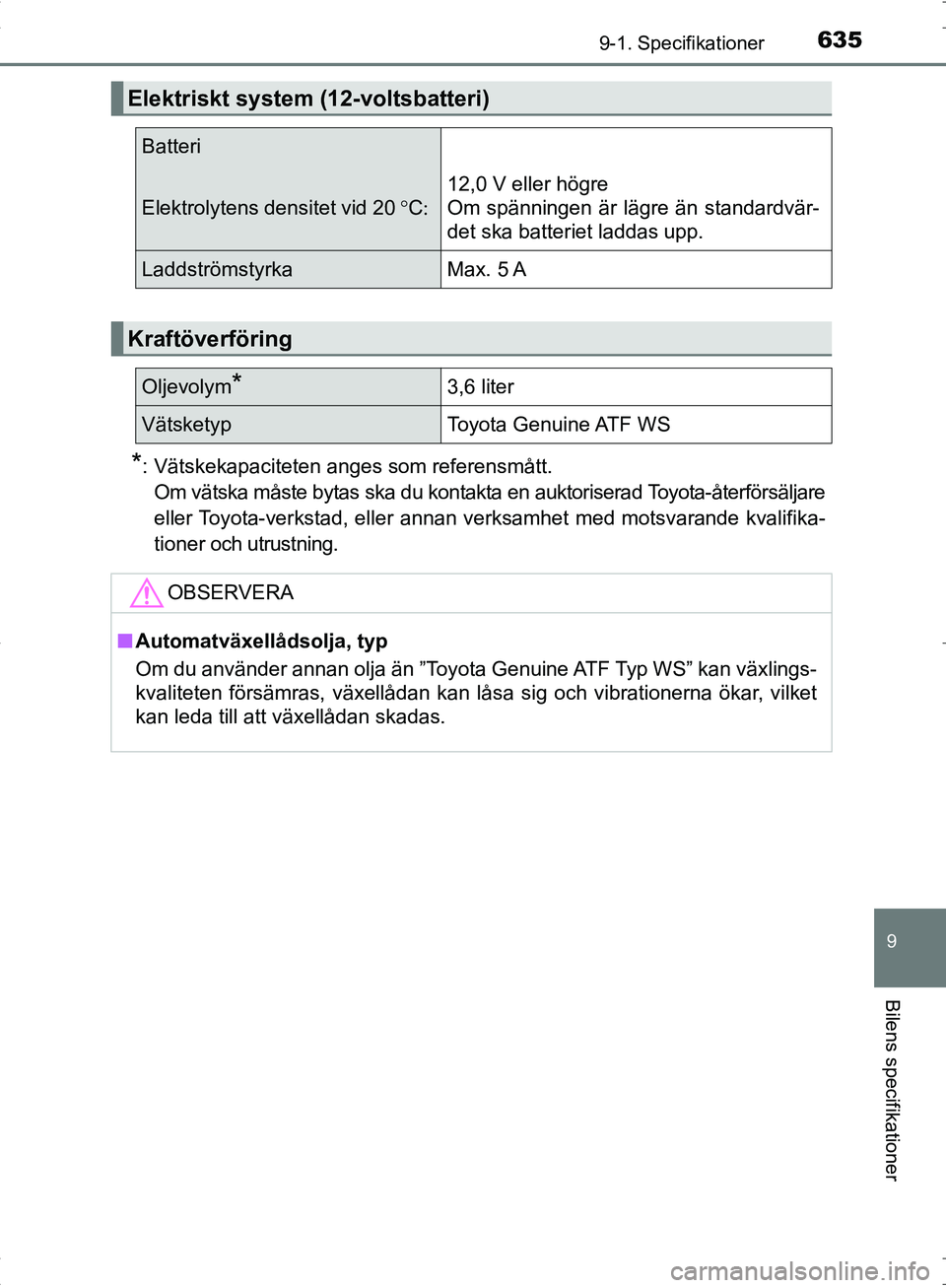

Elektriskt system (12-voltsbatteri)
Batteri
Elektrolytens densitet vid 20 ° C: 12,0 V eller högre
Om spänningen är lägre än standardvär-
det ska batteriet laddas upp.
LaddströmstyrkaMax. 5 A
Kraftöverföring
Oljevolym*3,6 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
■
Automatväxellådsolja, typ
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlings-
kvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar, vilket
kan leda till att växellådan skadas.
OM10538SE.book Page 635 Thursday, November 24, 2016 6:41 PM

6369-1. Specifikationer
OM10538SE
*: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N ochhybridsystemet är igång.
16-tumsdäck

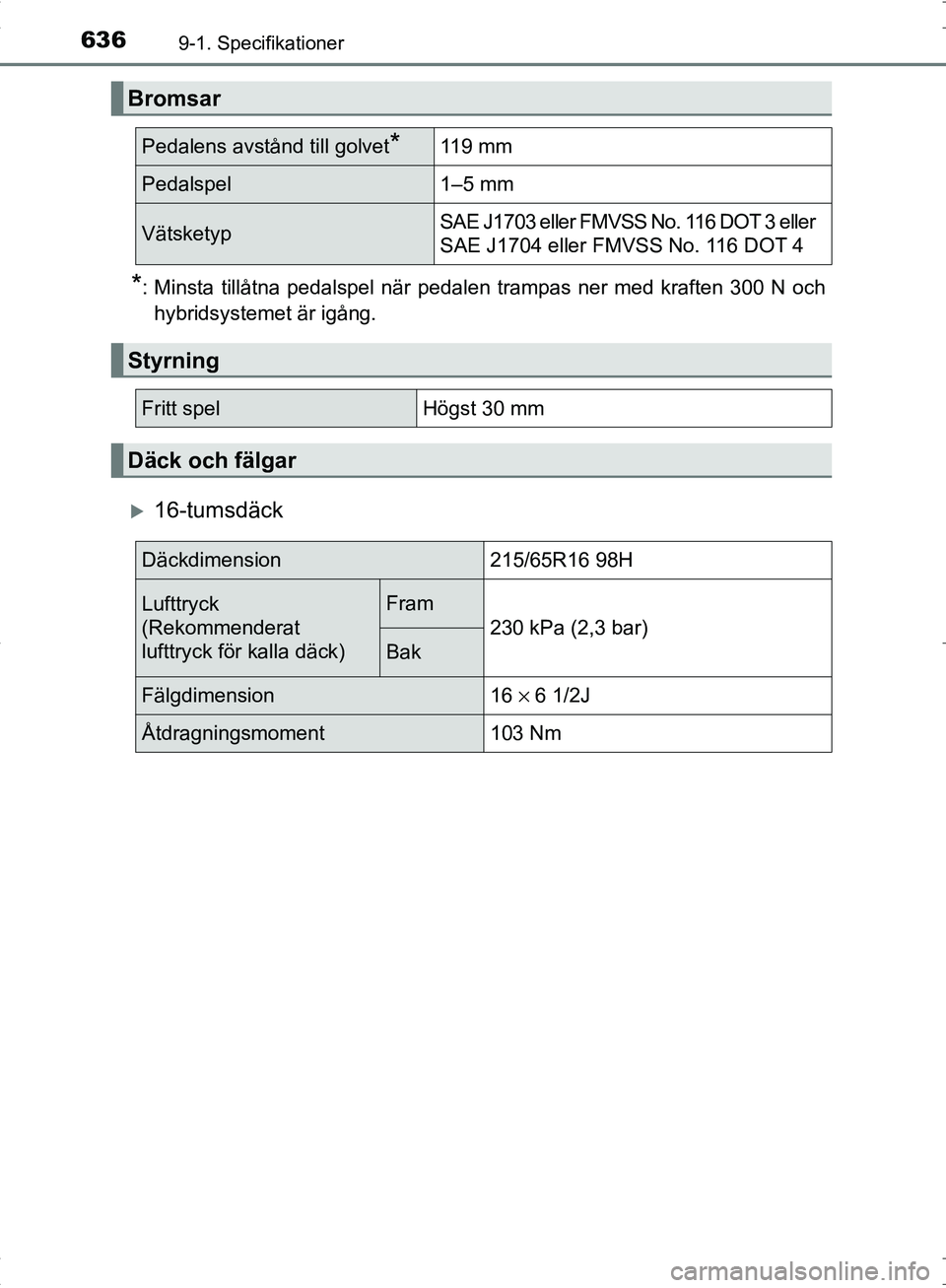

Bromsar
Pedalens avstånd till golvet*119 mm
Pedalspel 1–5 mm
VätsketypSAE J1703 eller FMVSS No. 116 DOT 3 eller
SAE J1704 eller FMVSS No. 116 DOT 4
Styrning
Fritt spelHögst 30 mm
Däck och fälgar
Däckdimension215/65R16 98H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram
230 kPa (2,3 bar)
Bak
Fälgdimension16 ×
6 1/2J
Åtdragningsmoment103 Nm
OM10538SE.book Page 636 Thursday, November 24, 2016 6:41 PM

6379-1. Specifikationer
OM10538SE
9
Bilens specifikationer
17-tums däck
18-tums däck
Nödhjul (i förekommande fall)
■Vid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.
Däckdimension215/60R17 96H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Fram
230 kPa (2,3 bar)Bak
Reserv
Fälgdimension17 × 6 1/2J
Åtdragningsmoment103 Nm
Däckdimension225/50R18 95V
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram
230 kPa (2,3 bar)
Bak
Fälgdimension18 × 7J
Åtdragningsmoment103 Nm
DäckdimensionT145/90D16 106M,
T145/70D18 107M
Lufttryck
(Rekommenderat lufttryck för kalla
däck)
420 kPa (4,2 bar)
Fälgdimension16 × 4T, 18 × 4T
Åtdragningsmoment103 Nm
OM10538SE.book Page 637 Thursday, November 24, 2016 6:41 PM

6389-1. Specifikationer
OM10538SE

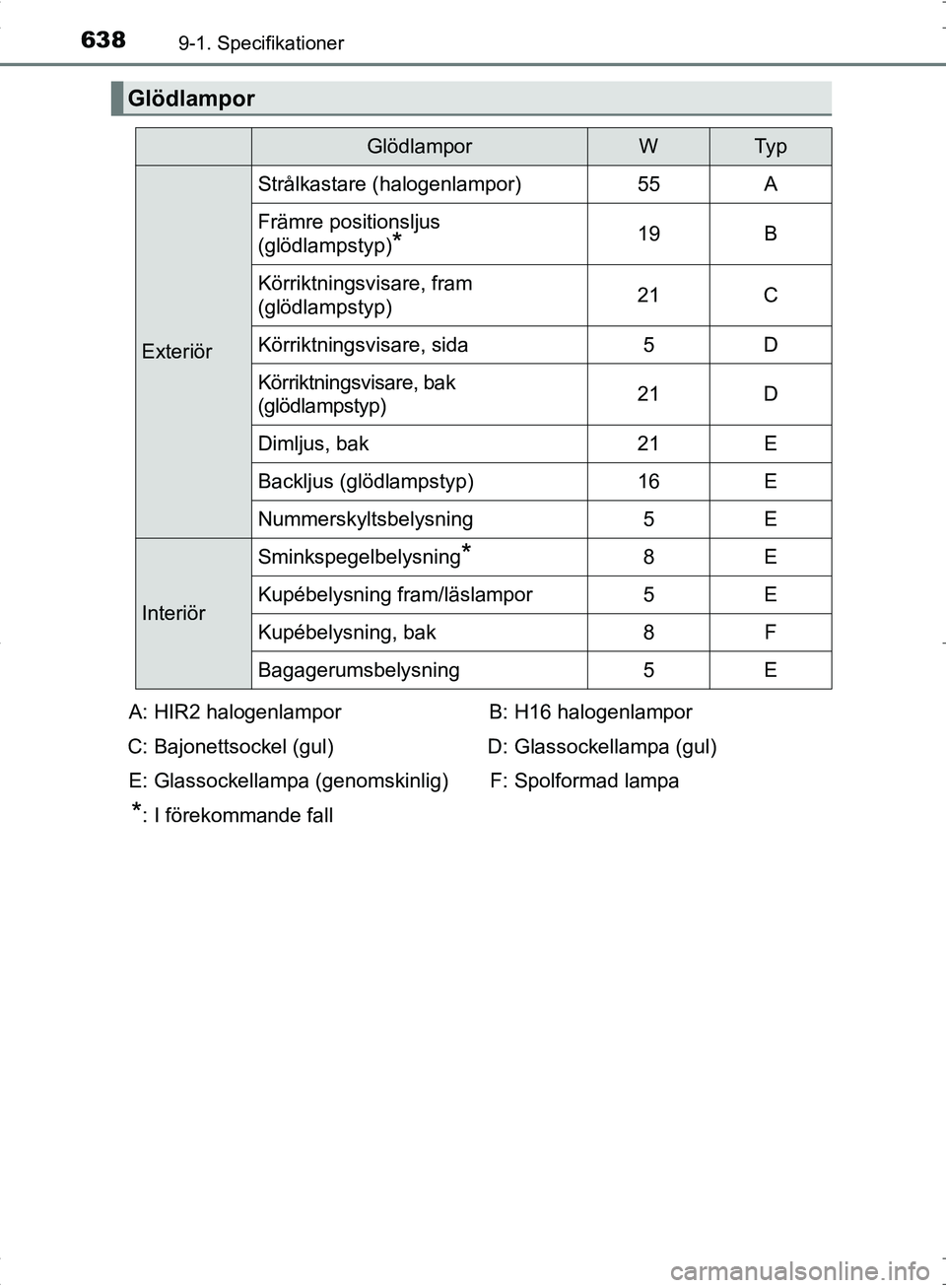

Glödlampor
GlödlamporWTy p
Exteriör
Strålkastare (halogenlampor)55A
Främre positionsljus
(glödlampstyp)
*19B
Körriktningsvisare, fram
(glödlampstyp)21C
Körriktningsvisare, sida5D
Körriktningsvisare, bak
(glödlampstyp)21D
Dimljus, bak21E
Backljus (glödlampstyp)16E
Nummerskyltsbelysning5E
Interiör
Sminkspegelbelysning*8E
Kupébelysning fram/läslampor5E
Kupébelysning, bak8F
Bagagerumsbelysning5E
A: HIR2 halogenlampor
C: Bajonettsockel (gul)
E: Glassockellampa (genomskinlig)
*: I förekommande fall B: H16 halogenlampor
D: Glassockellampa (gul)
F: Spolformad lampa
OM10538SE.book Page 638 Thursday, November 24, 2016 6:41 PM

6399-1. Specifikationer
9
Bilens specifikationer
OM10538SE

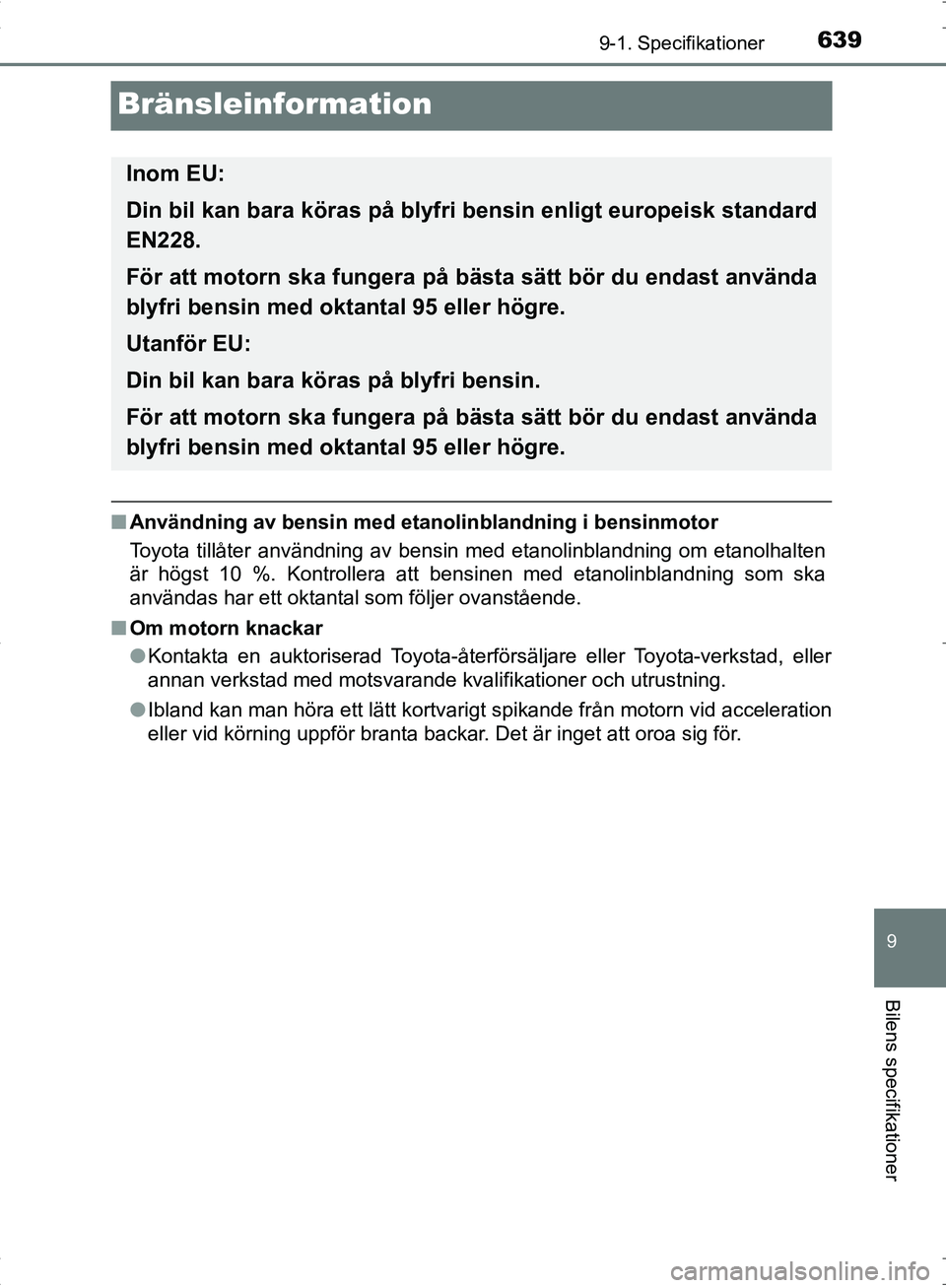

Bränsleinformation
■Användning av bensin med etan olinblandning i bensinmotor
Toyota tillåter användning av bensin med etanolinblandning om etanolhalten
är högst 10 %. Kontrollera att bensinen med etanolinblandning som ska
användas har ett oktantal som följer ovanstående.
■ Om motorn knackar
●Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
● Ibland kan man höra ett lätt kortvarigt spikande från motorn vid acceleration
eller vid körning uppför branta backar. Det är inget att oroa sig för.
Inom EU:
Din bil kan bara köras på blyfri bensin enligt europeisk standard
EN228.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
OM10538SE.book Page 639 Thursday, November 24, 2016 6:41 PM

6409-1. Specifikationer
OM10538SE

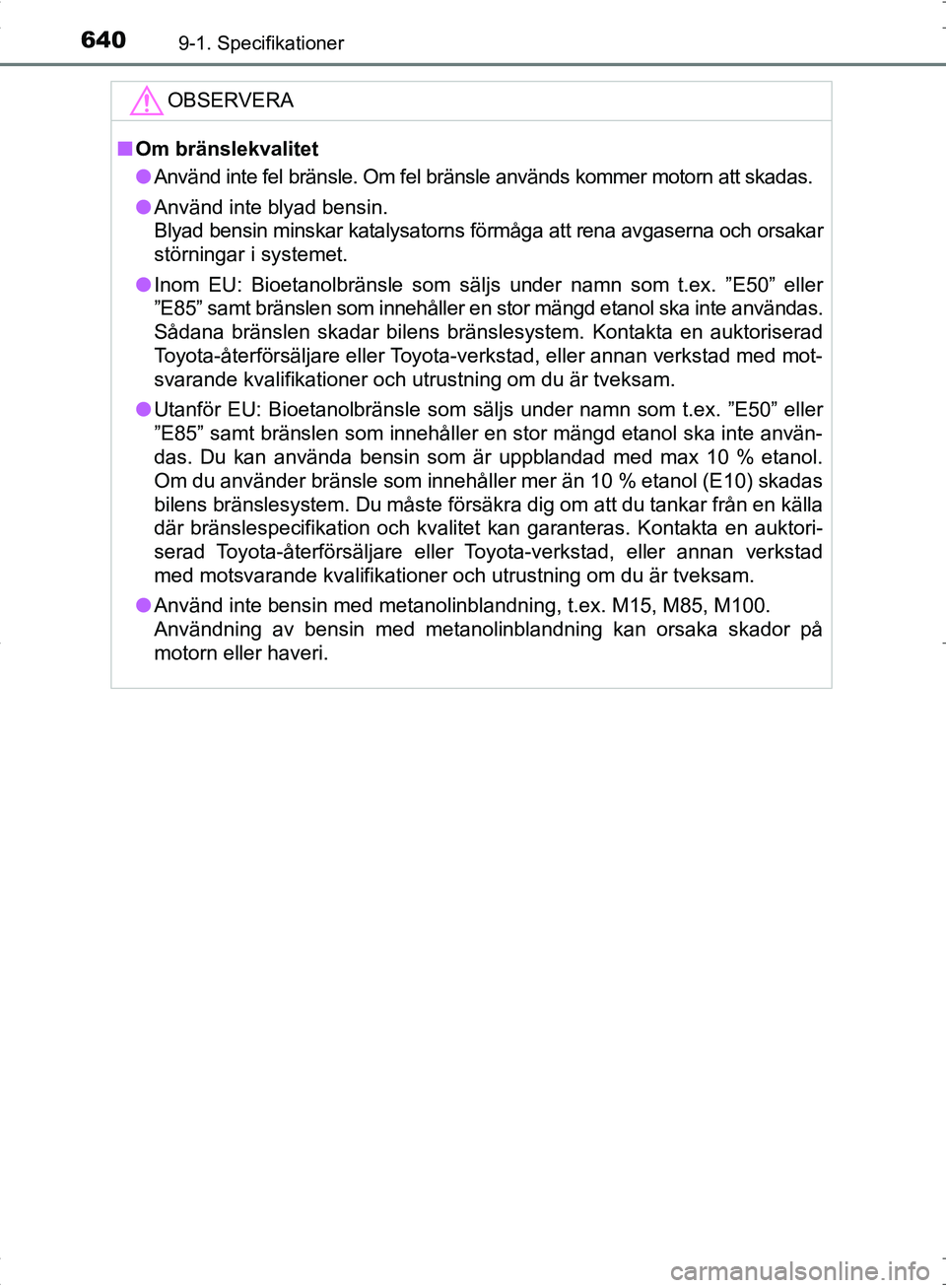

OBSERVERA
■Om bränslekvalitet
● Använd inte fel bränsle. Om fel bränsle används kommer motorn att skadas.
● Använd inte blyad bensin.
Blyad bensin minskar katalysatorns förmåga att rena avgaserna och orsakar
störningar i systemet.
● Inom EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte användas.
Sådana bränslen skadar bilens bränslesystem. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning om du är tveksam.
● Utanför EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Du kan använda bensin som är uppblandad med max 10 % etanol.
Om du använder bränsle som innehåller mer än 10 % etanol (E10) skadas
bilens bränslesystem. Du måste försäkra dig om att du tankar från en källa
där bränslespecifikation och kvalitet kan garanteras. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning om du är tveksam.
● Använd inte bensin med metanolinblandning, t.ex. M15, M85, M100.
Användning av bensin med metanolinblandning kan orsaka skador på
motorn eller haveri.
OM10538SE.book Page 640 Thursday, November 24, 2016 6:41 PM
