■Innenraum (Fahrzeuge mit Linkslenkung)
SRS-Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 41
Bodenmatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 32
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 173
Rücksitze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 175
Kopfstützen (Vordersitze/mittlerer Rücksitz*1/
äußere Rücksitze). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 177
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 36
Konsolenfach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 485
Innenverriegelungsknöpfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 147
Becherhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 487
Flaschenhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 486
1
2
3
4
5
6
7
8
9
10
Page 22 of 700
22Illustrierter Index
C-HR_HV_OM_Europe_OM10540M

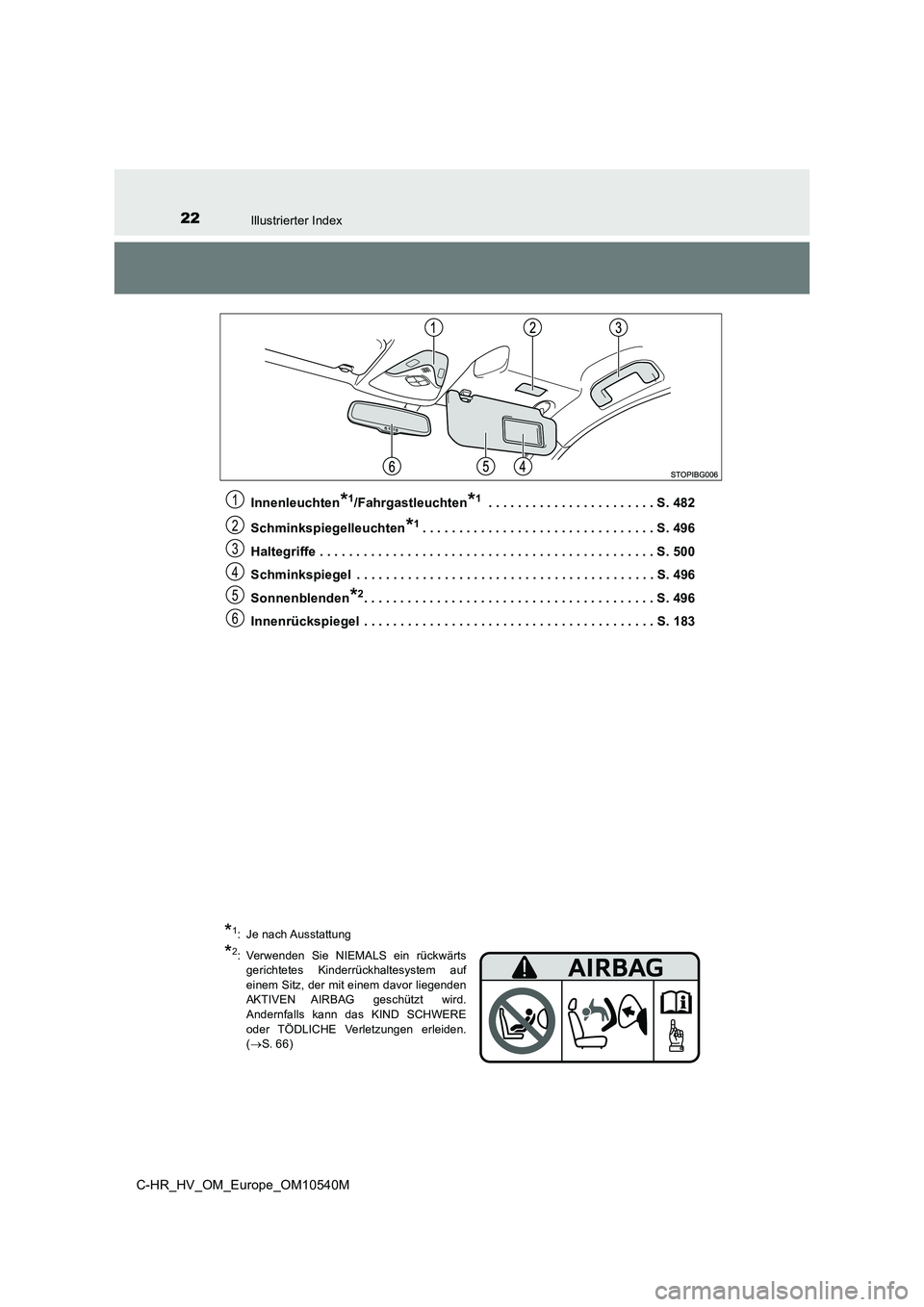

Innenleuchten*1/Fahrgastleuchten*1 . . . . . . . . . . . . . . . . . . . . . . . S. 482
Schminkspiegelleuchten*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 496
Haltegriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 500
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 496
Sonnenblenden*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 496
Innenrückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 183
1
2
3
4
5
6
*1: Je nach Ausstattung
*2: Verwenden Sie NIEMALS ein rückwärts gerichtetes Kinderrückhaltesystem aufeinem Sitz, der mit einem davor liegendenAKTIVEN AIRBAG geschützt wird.Andernfalls kann das KIND SCHWERE oder TÖDLICHE Verletzungen erleiden. ( S. 66)
Page 23 of 700
23Illustrierter Index
C-HR_HV_OM_Europe_OM10540M

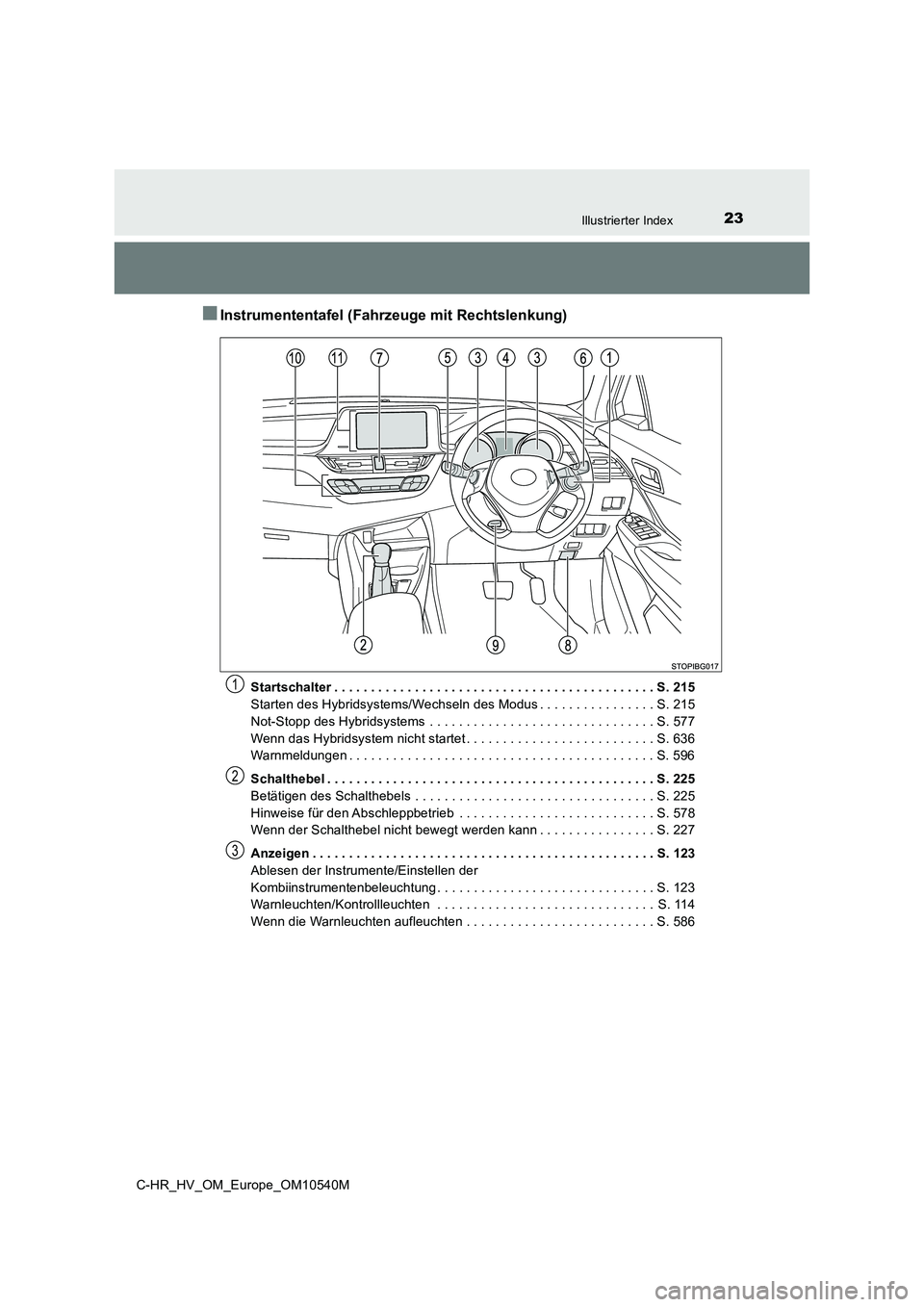

■Instrumententafel (Fahrzeuge mit Rechtslenkung)
Startschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 215
Starten des Hybridsystems/Wechseln des Modus . . . . . . . . . . . . . . . . S. 215
Not-Stopp des Hybridsystems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 577
Wenn das Hybridsystem nicht startet . . . . . . . . . . . . . . . . . . . . . . . . . . S. 636
Warnmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 596
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 225
Betätigen des Schalthebels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 225
Hinweise für den Abschleppbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 578
Wenn der Schalthebel nicht bewegt werden kann . . . . . . . . . . . . . . . . S. 227
Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 123
Ablesen der Instrumente/Einstellen der
Kombiinstrumentenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 123
Warnleuchten/Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 114
Wenn die Warnleuchten aufleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . S. 586
1
2
3
Page 24 of 700
24Illustrierter Index
C-HR_HV_OM_Europe_OM10540M

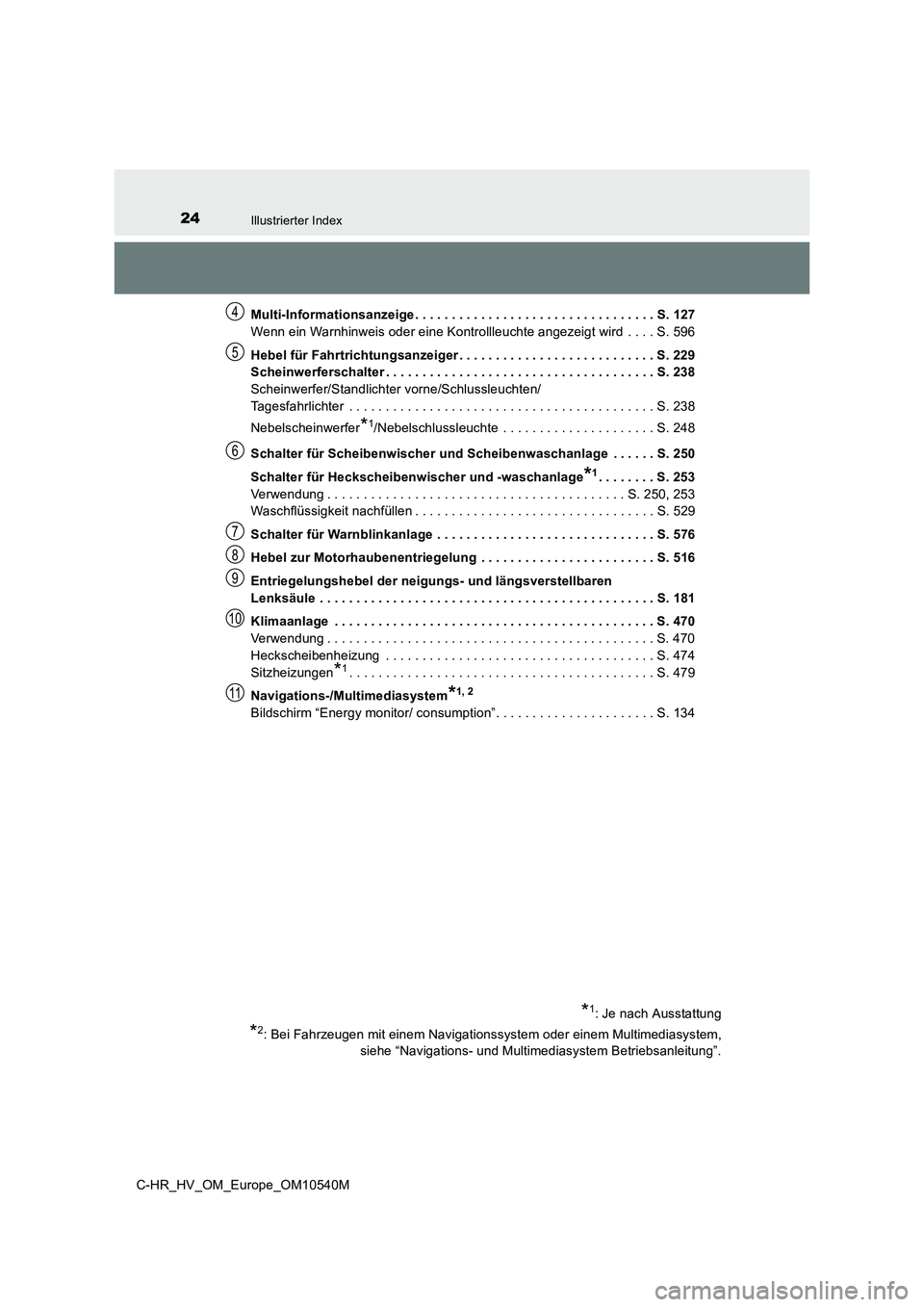

Multi-Informationsanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 127
Wenn ein Warnhinweis oder eine Kontrollleuchte angezeigt wird . . . . S. 596
Hebel für Fahrtrichtungsanzeiger . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 229
Scheinwerferschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 238
Scheinwerfer/Standlichter vorne/Schlussleuchten/
Tagesfahrlichter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 238
Nebelscheinwerfer*1/Nebelschlussleuchte . . . . . . . . . . . . . . . . . . . . . S. 248
Schalter für Scheibenwischer und Scheibenwaschanlage . . . . . . S. 250
Schalter für Heckscheibenwischer und -waschanlage*1. . . . . . . . S. 253
Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 250, 253
Waschflüssigkeit nachfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 529
Schalter für Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 576
Hebel zur Motorhaubenentriegelung . . . . . . . . . . . . . . . . . . . . . . . . S. 516
Entriegelungshebel der neigungs- und längsverstellbaren
Lenksäule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 181
Klimaanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 470
Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 470
Heckscheibenheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 474
Sitzheizungen*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 479
Navigations-/Multimediasystem*1, 2
Bildschirm “Energy monitor/ consumption”. . . . . . . . . . . . . . . . . . . . . . S. 134
*1: Je nach Ausstattung
*2: Bei Fahrzeugen mit einem Navigationssystem oder einem Multimediasystem,
siehe “Navigations- und Multimediasystem Betriebsanleitung”.
4
5
6
7
8
9
10
11
Page 25 of 700
25Illustrierter Index
C-HR_HV_OM_Europe_OM10540M

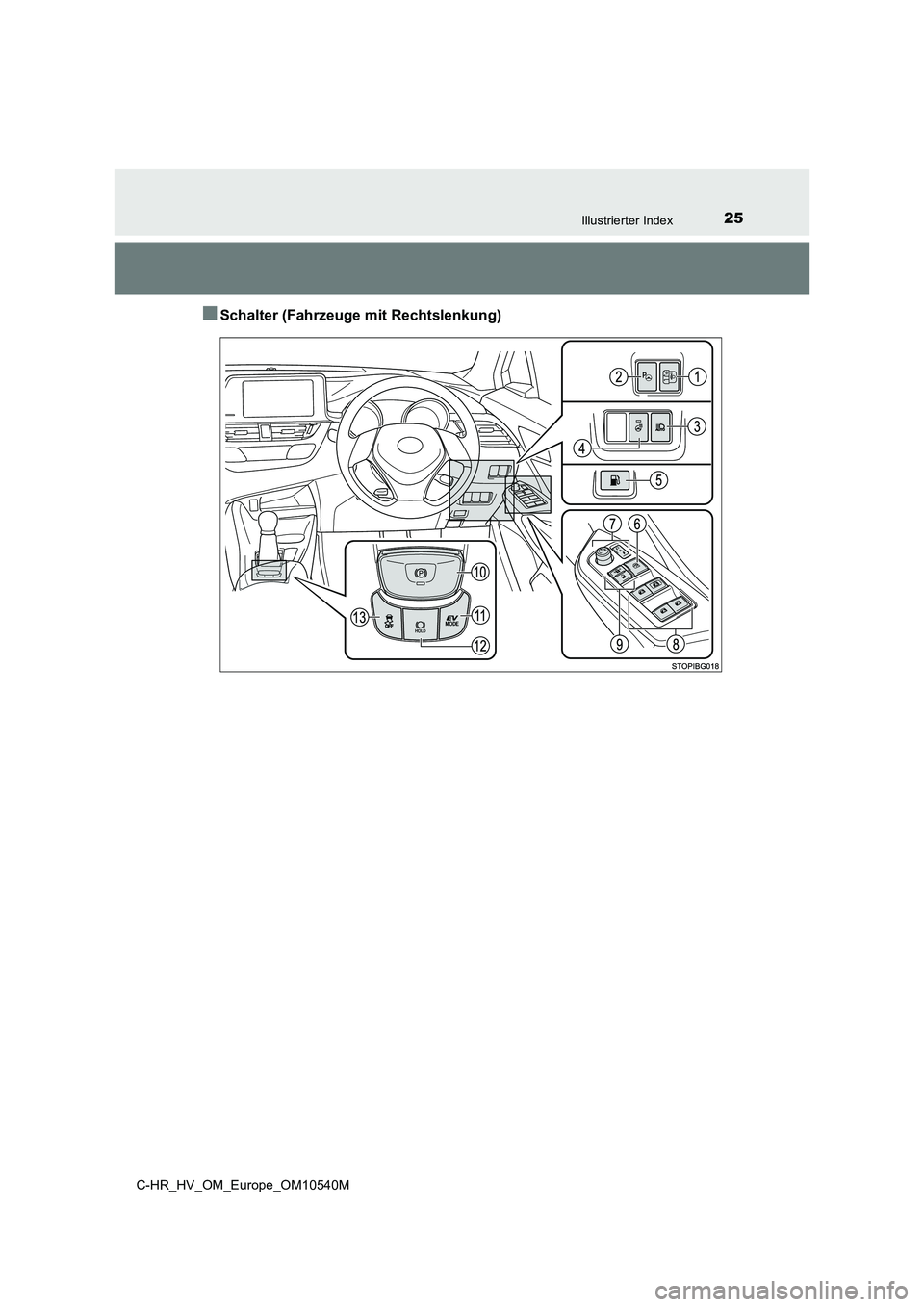

■Schalter (Fahrzeuge mit Rechtslenkung)
Page 26 of 700
26Illustrierter Index
C-HR_HV_OM_Europe_OM10540M

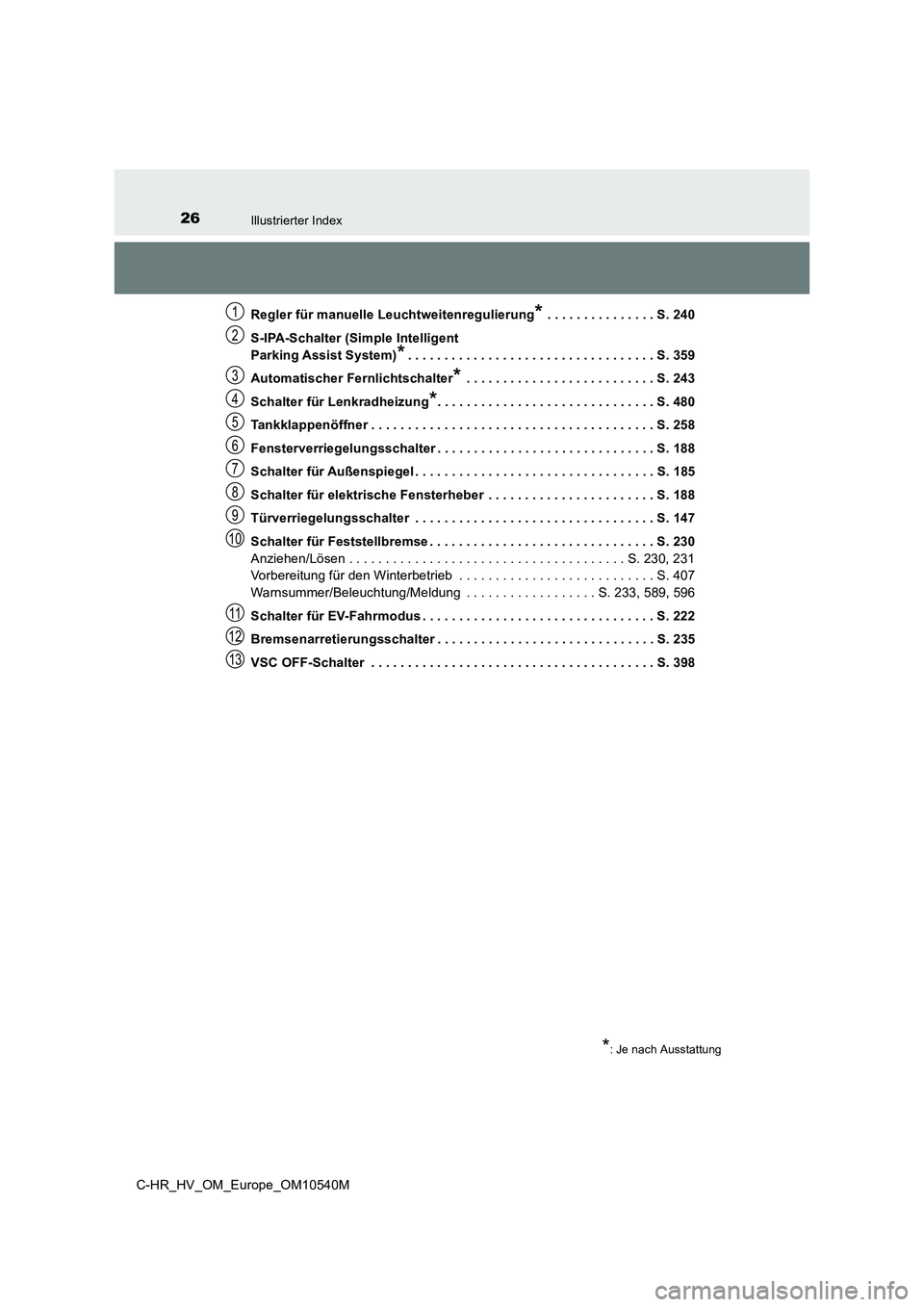

Regler für manuelle Leuchtweitenregulierung* . . . . . . . . . . . . . . . S. 240
S-IPA-Schalter (Simple Intelligent
Parking Assist System)*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 359
Automatischer Fernlichtschalter* . . . . . . . . . . . . . . . . . . . . . . . . . . S. 243
Schalter für Lenkradheizung*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 480
Tankklappenöffner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 258
Fensterverriegelungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 188
Schalter für Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 185
Schalter für elektrische Fensterheber . . . . . . . . . . . . . . . . . . . . . . . S. 188
Türverriegelungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 147
Schalter für Feststellbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 230
Anziehen/Lösen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 230, 231
Vorbereitung für den Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 407
Warnsummer/Beleuchtung/Meldung . . . . . . . . . . . . . . . . . . S. 233, 589, 596
Schalter für EV-Fahrmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 222
Bremsenarretierungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 235
VSC OFF-Schalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 398
*: Je nach Ausstattung
1
2
3
4
5
6
7
8
9
10
11
12
613
Page 27 of 700
27Illustrierter Index
C-HR_HV_OM_Europe_OM10540M

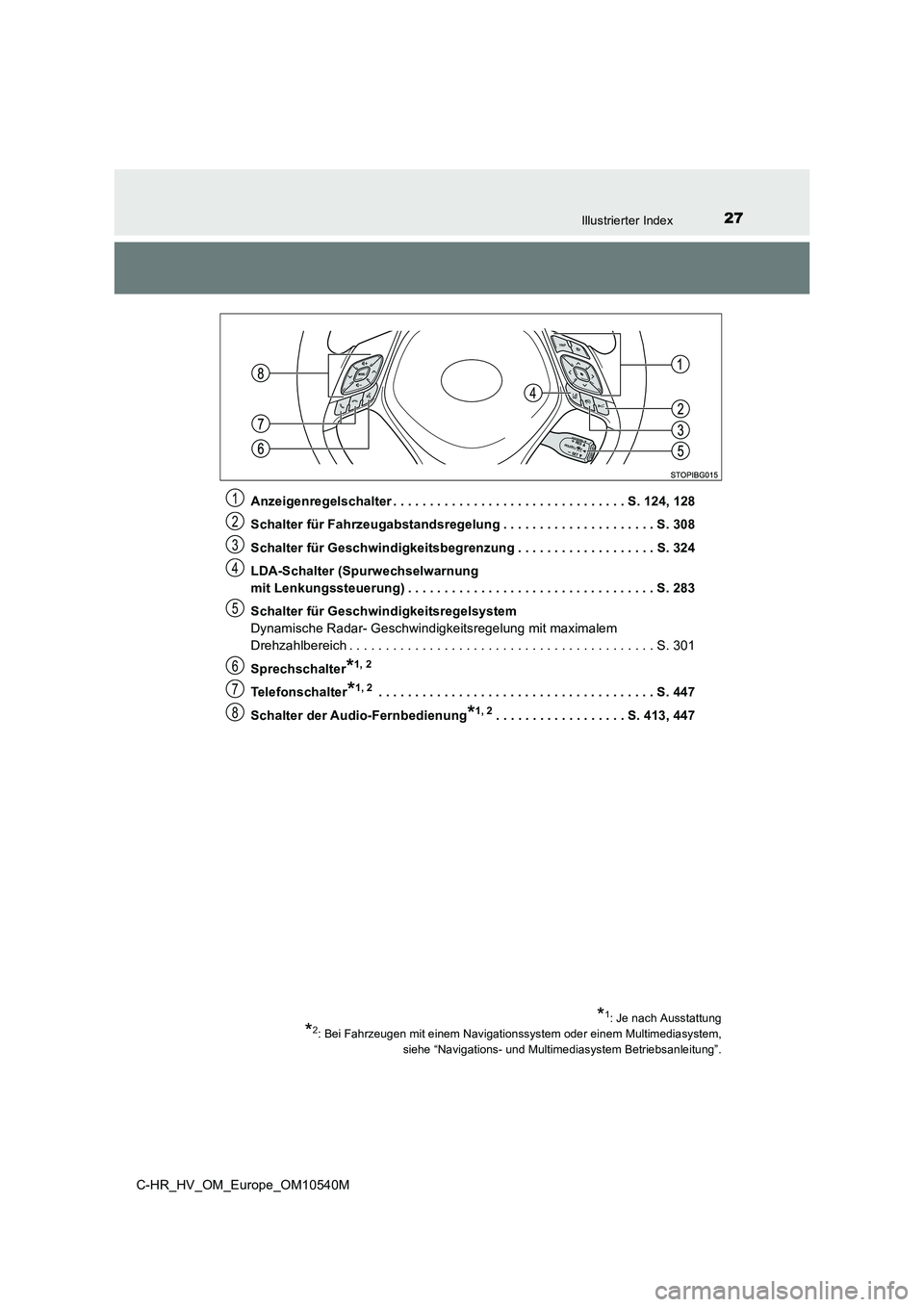

Anzeigenregelschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 124, 128
Schalter für Fahrzeugabstandsregelung . . . . . . . . . . . . . . . . . . . . . S. 308
Schalter für Geschwindigkeitsbegrenzung . . . . . . . . . . . . . . . . . . . S. 324
LDA-Schalter (Spurwechselwarnung
mit Lenkungssteuerung) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 283
Schalter für Geschwindigkeitsregelsystem
Dynamische Radar- Geschwindigkeitsregelung mit maximalem
Drehzahlbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 301
Sprechschalter*1, 2
Telefonschalter*1, 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 447
Schalter der Audio-Fernbedienung*1, 2. . . . . . . . . . . . . . . . . . S. 413, 447
*1: Je nach Ausstattung
*2: Bei Fahrzeugen mit einem Navigationssystem oder einem Multimediasystem, siehe “Navigations- und Multimediasystem Betriebsanleitung”.
1
2
3
4
5
6
7
8
Page 28 of 700
28Illustrierter Index
C-HR_HV_OM_Europe_OM10540M
■Innenraum (Fahrzeuge mit Rechtslenkung)
SRS-Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 41
Bodenmatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 32
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 173
Rücksitze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 175
Kopfstützen (Vordersitze/mittlerer Rücksitz*1/
äußere Rücksitze). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 177
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 36
Konsolenfach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 485
Innenverriegelungsknöpfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 147
Becherhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 487
Flaschenhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 486
1
2
3
4
5
6
7
8
9
10
Page 29 of 700
29Illustrierter Index
C-HR_HV_OM_Europe_OM10540M

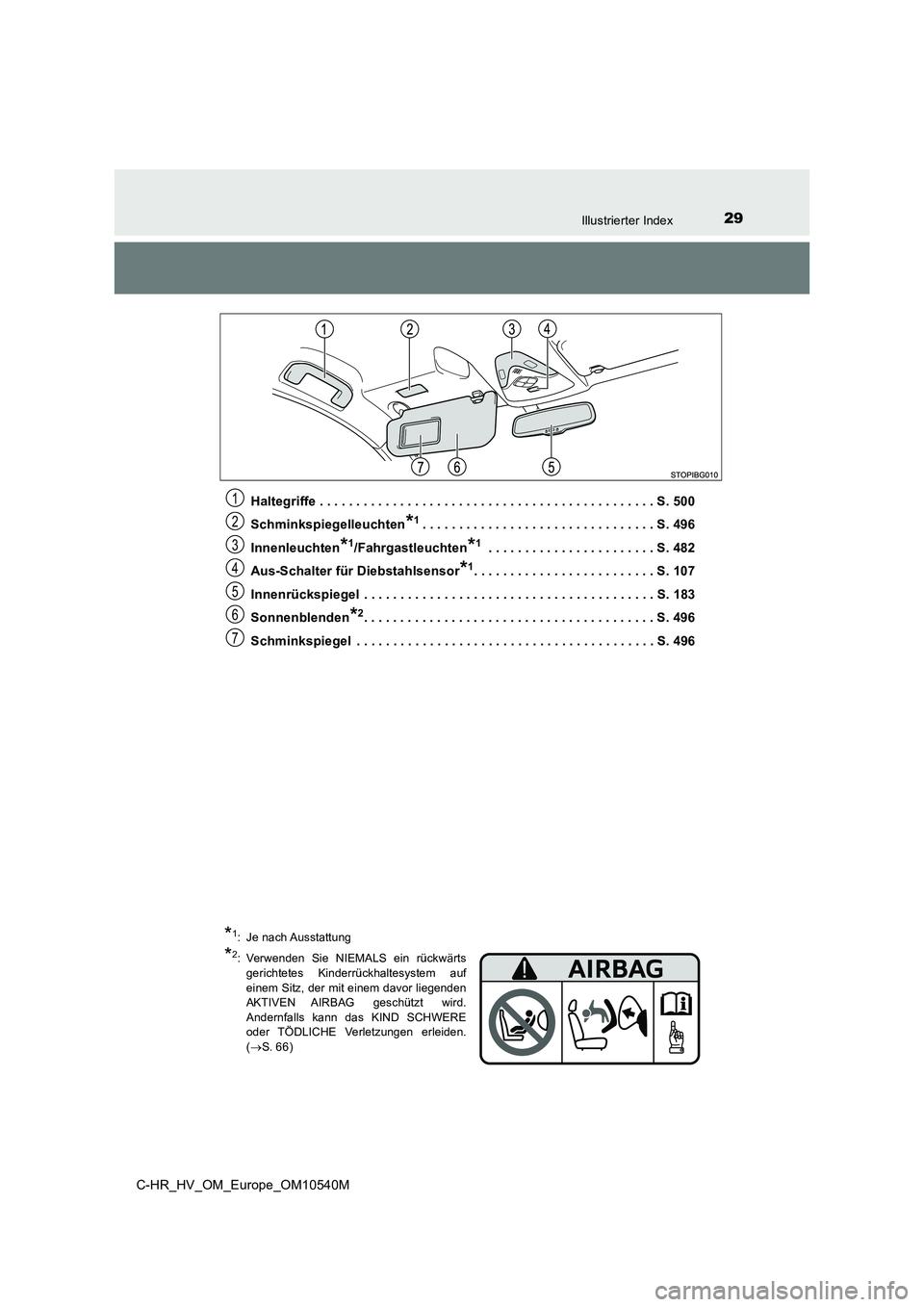

Haltegriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 500
Schminkspiegelleuchten*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 496
Innenleuchten*1/Fahrgastleuchten*1 . . . . . . . . . . . . . . . . . . . . . . . S. 482
Aus-Schalter für Diebstahlsensor*1. . . . . . . . . . . . . . . . . . . . . . . . . S. 107
Innenrückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 183
Sonnenblenden*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 496
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 496
1
2
3
4
5
6
7
*1: Je nach Ausstattung
*2: Verwenden Sie NIEMALS ein rückwärts gerichtetes Kinderrückhaltesystem auf einem Sitz, der mit einem davor liegendenAKTIVEN AIRBAG geschützt wird.Andernfalls kann das KIND SCHWEREoder TÖDLICHE Verletzungen erleiden.( S. 66)
Page 30 of 700
30Illustrierter Index
C-HR_HV_OM_Europe_OM10540M
