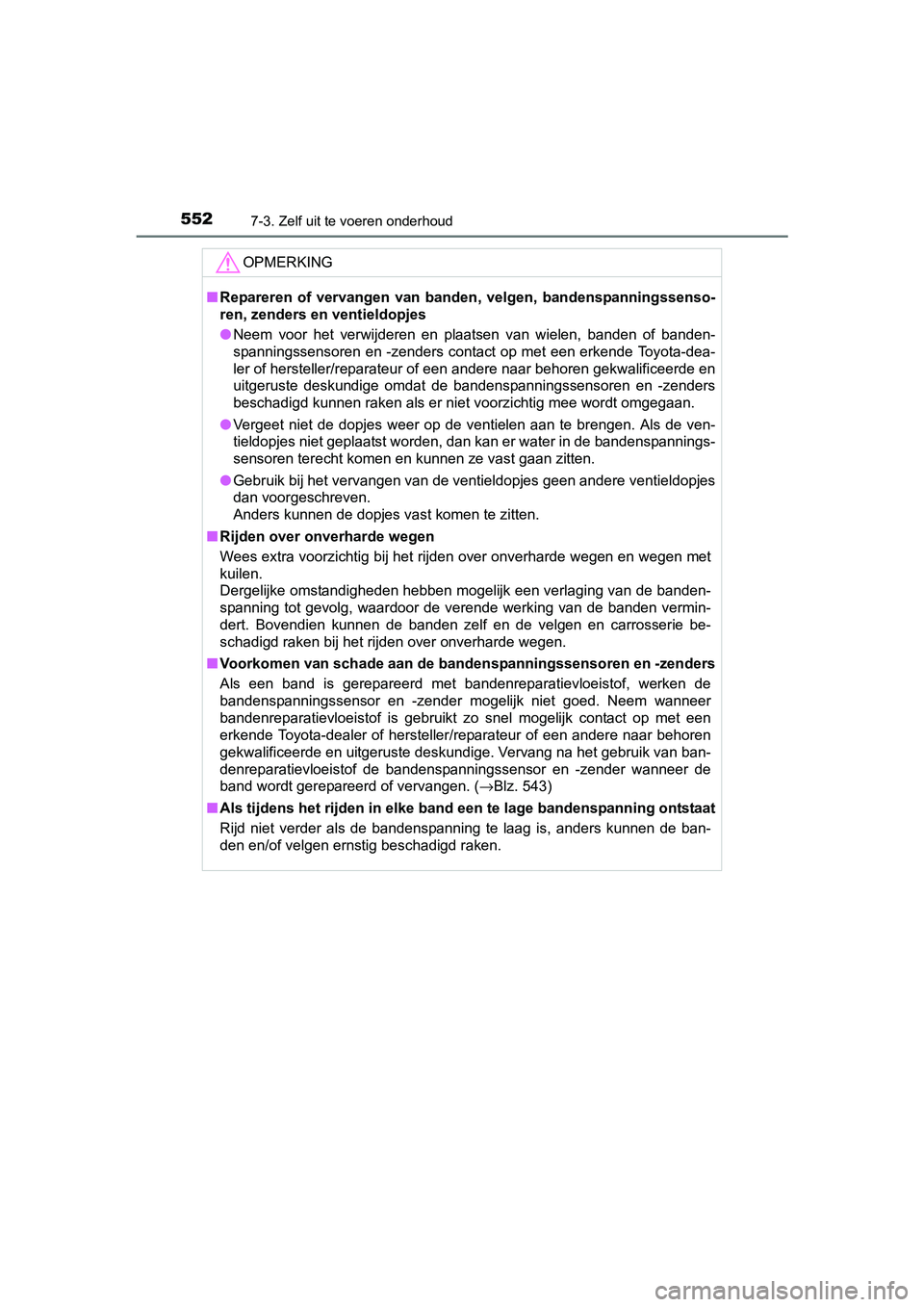

5527-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssenso -
ren, zenders en ventieldopjes
● Neem voor het verwijderen en plaatsen van wielen, banden of ban den-
spanningssensoren en -zenders contact op met een erkende Toyota -dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgeg aan.
● Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ven-
tieldopjes niet geplaatst worden, dan kan er water in de bandenspannings-
sensoren terecht komen en kunnen ze vast gaan zitten.
● Gebruik bij het vervangen van de ventieldopjes geen andere vent ieldopjes
dan voorgeschreven.
Anders kunnen de dopjes vast komen te zitten.
■ Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosserie be-
schadigd raken bij het rijden over onverharde wegen.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werke n de
bandenspanningssensor en -zender mogelijk niet goed. Neem wanne er
bandenreparatievloeistof is gebruikt zo snel mogelijk contact o p met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( →Blz. 543)
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunne n de ban-
den en/of velgen ernstig beschadigd raken.
C-HR_HV_OM_Europe_OM10538E.b ook Page 552 Friday, September 9, 2016 12:21 PM

5567-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met bandenspanningssensore n en -zen-
ders (behalve het compacte reservewiel) voor het bandenspanning swaar-
schuwingssysteem, dat in een vroegtijdig stadium waarschuwt als de
bandenspanning te laag wordt. Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden geplaatst. ( →Blz. 543)
WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle o ver de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een o ngeval
waarbij ernstig letsel kan ontstaan.
■ Plaatsen van wielmoeren
● Breng nooit olie of vet aan op de wielbouten of -moeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen rak en.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
● Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.Ta p s
gedeelte
C-HR_HV_OM_Europe_OM10538E.b ook Page 556 Friday, September 9, 2016 12:21 PM

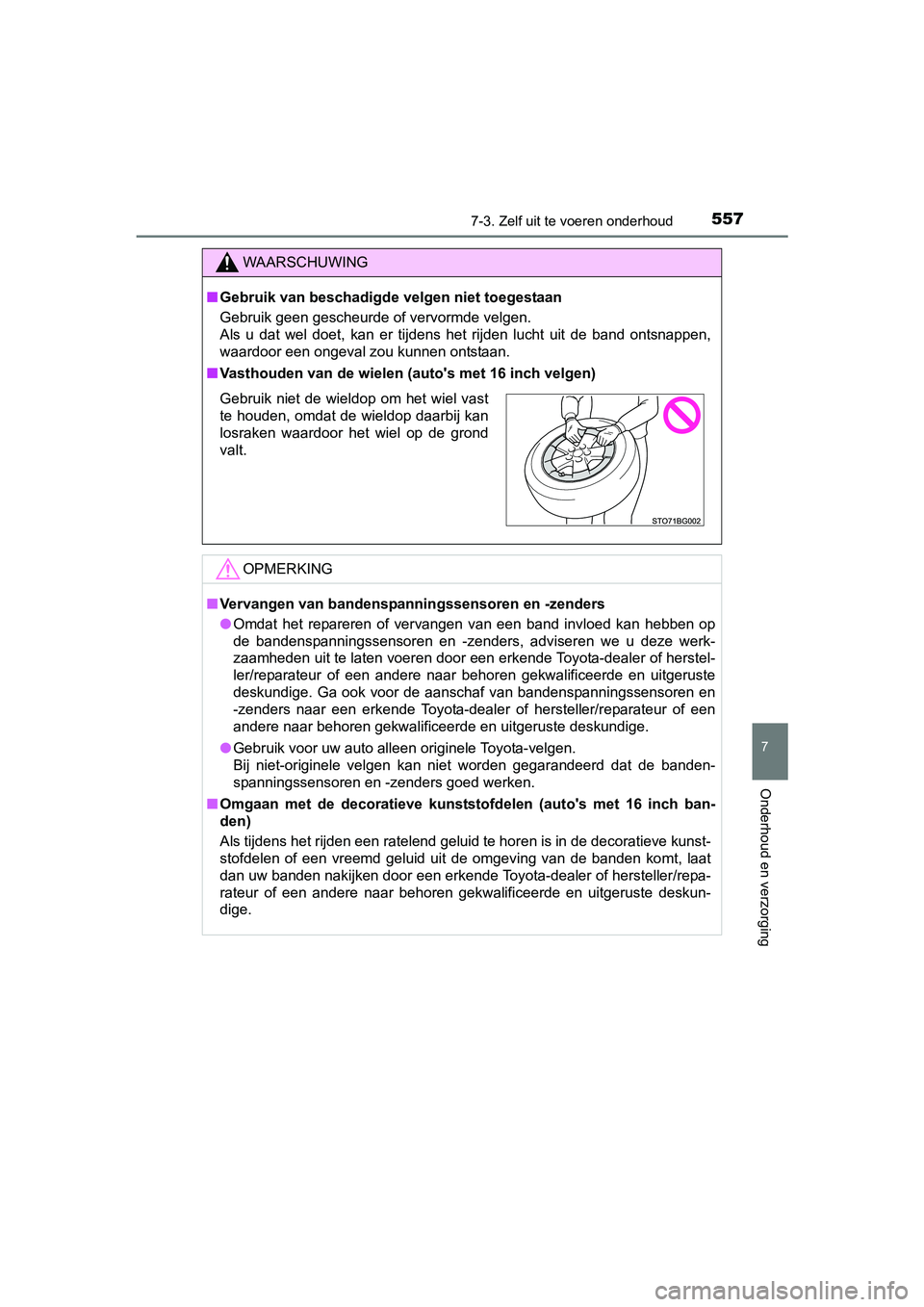

5577-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10538E
7
Onderhoud en verzorging
WAARSCHUWING
■Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
■ Vasthouden van de wielen ( auto's met 16 inch velgen)
OPMERKING
■Vervangen van bandenspanningssensoren en -zenders
● Omdat het repareren of vervangen van een band invloed kan hebbe n op
de bandenspanningssensoren en -zenders, adviseren we u deze wer k-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de b anden-
spanningssensoren en -zenders goed werken.
■ Omgaan met de decoratieve kunststo fdelen (auto's met 16 inch ban-
den)
Als tijdens het rijden een ratelend geluid te horen is in de de coratieve kunst-
stofdelen of een vreemd geluid uit de omgeving van de banden ko mt, laat
dan uw banden nakijken door een erkende Toyota-dealer of herste ller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Gebruik niet de wieldop om het wiel vast
te houden, omdat de wieldop daarbij kan
losraken waardoor het wiel op de grond
valt.
C-HR_HV_OM_Europe_OM10538E.b ook Page 557 Friday, September 9, 2016 12:21 PM

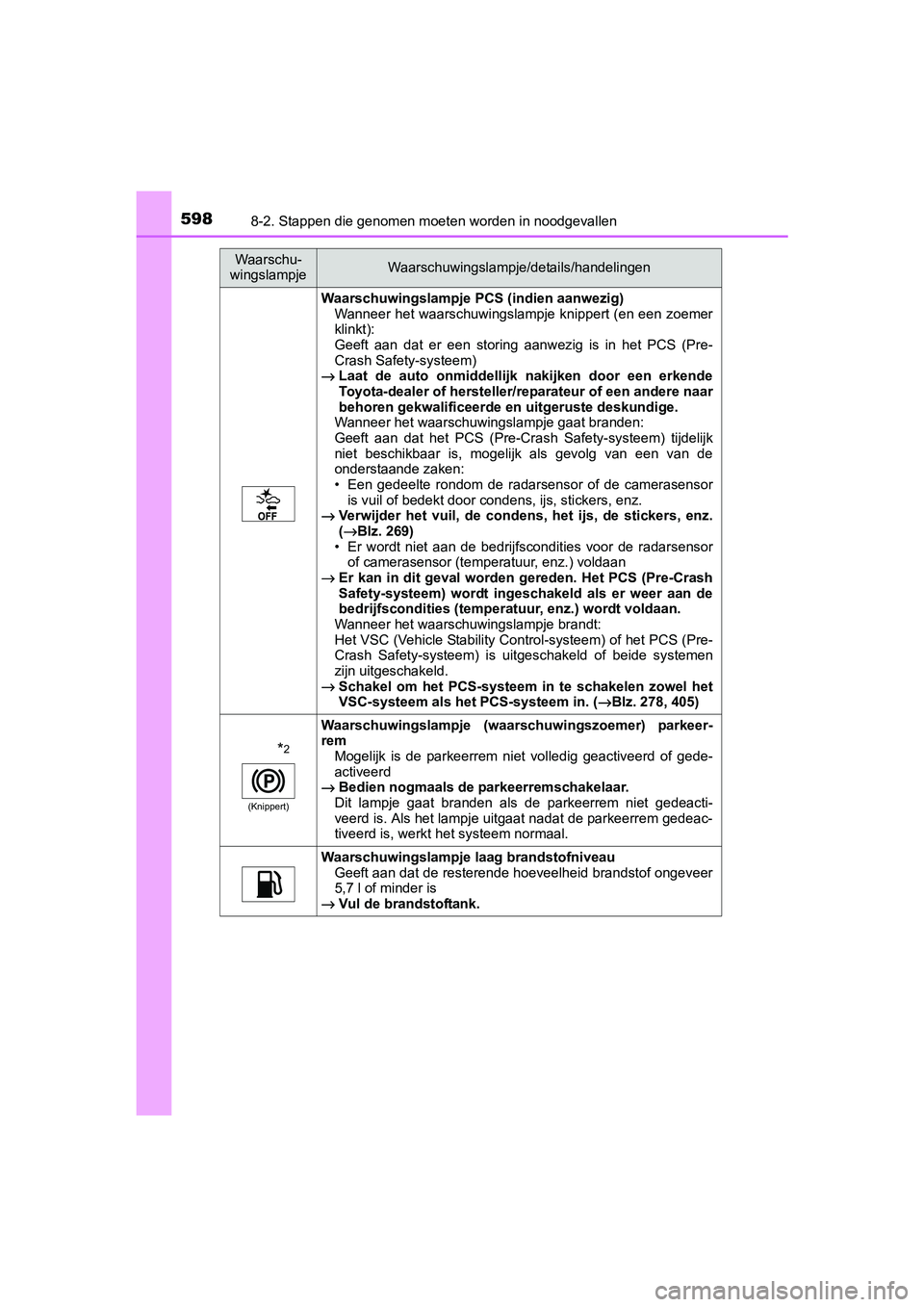

5988-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
Waarschuwingslampje PCS (indien aanwezig)
Wanneer het waarschuwingslampje knippert (en een zoemer
klinkt):
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systeem)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer het waarschuwingslampje gaat branden:
Geeft aan dat het PCS (Pre-Cr ash Safety-systeem) tijdelijk
niet beschikbaar is, mogelijk als gevolg van een van de
onderstaande zaken:
• Een gedeelte rondom de radarsensor of de camerasensor is vuil of bedekt door cond ens, ijs, stickers, enz.
→ Verwijder het vuil, de condens , het ijs, de stickers, enz.
(→Blz. 269)
• Er wordt niet aan de bedrijfscondities voor de radarsensor of camerasensor (temperatuur, enz.) voldaan
→ Er kan in dit geval worden gereden. Het PCS (Pre-Crash
Safety-systeem) wordt ingeschakeld als er weer aan de
bedrijfscondities (temperatuur, enz.) wordt voldaan.
Wanneer het waarschuwingslampje brandt:
Het VSC (Vehicle Stability Cont rol-systeem) of het PCS (Pre-
Crash Safety-systeem) is uitgeschakeld of beide systemen
zijn uitgeschakeld.
→ Schakel om het PCS-systeem in te schakelen zowel het
VSC-systeem als het PCS-systeem in. (→Blz. 278, 405)
*2
(Knippert)
Waarschuwingslampje (waarschuwingszoemer) parkeer-
rem
Mogelijk is de parkeerrem niet volledig geactiveerd of gede-
activeerd
→ Bedien nogmaals de parkeerremschakelaar.
Dit lampje gaat branden als de parkeerrem niet gedeacti-
veerd is. Als het lampje uitgaat nadat de parkeerrem gedeac-
tiveerd is, werkt het systeem normaal.
Waarschuwingslampje laag brandstofniveau
Geeft aan dat de resterende hoeveelheid brandstof ongeveer
5,7 l of minder is
→ Vul de brandstoftank.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
C-HR_HV_OM_Europe_OM10538E.b ook Page 598 Friday, September 9, 2016 12:21 PM

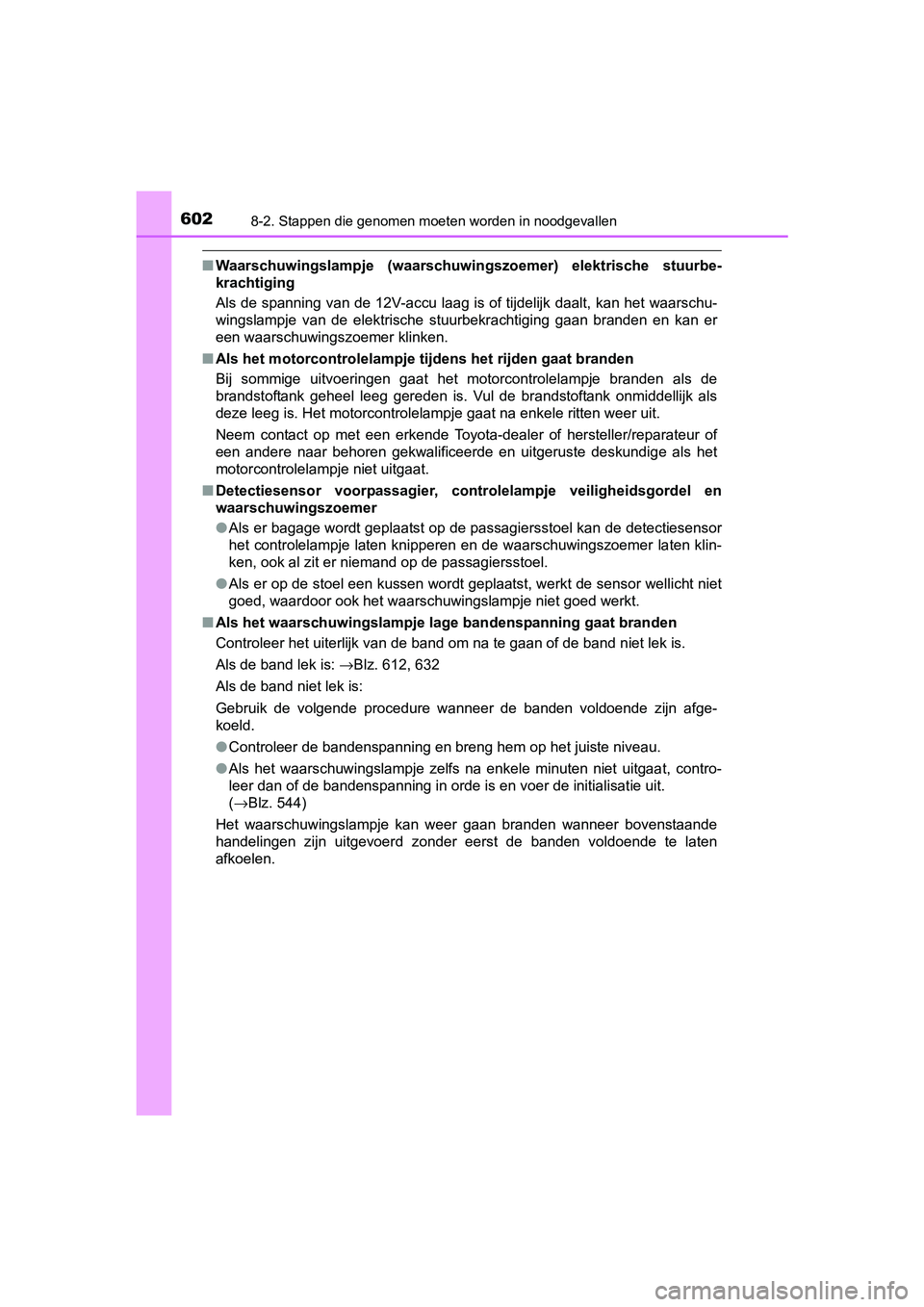

6028-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
■Waarschuwingslampje (waarschuwin gszoemer) elektrische stuurbe-
krachtiging
Als de spanning van de 12V-accu laag is of tijdelijk daalt, kan het waarschu-
wingslampje van de elektrische stuurbekrachtiging gaan branden en kan er
een waarschuwingszoemer klinken.
■ Als het motorcontrolelampje ti jdens het rijden gaat branden
Bij sommige uitvoeringen gaat het motorcontrolelampje branden a ls de
brandstoftank geheel leeg gereden is. Vul de brandstoftank onmi ddellijk als
deze leeg is. Het motorcontrolelampje gaat na enkele ritten wee r uit.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als het
motorcontrolelampje niet uitgaat.
■ Detectiesensor voorpassagier, controlelampje veiligheidsgordel en
waarschuwingszoemer
● Als er bagage wordt geplaatst op de passagiersstoel kan de dete ctiesensor
het controlelampje laten knipperen en de waarschuwingszoemer la ten klin-
ken, ook al zit er niemand op de passagiersstoel.
● Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarschuwingslampje niet goed werkt.
■ Als het waarschuwingslampje lag e bandenspanning gaat branden
Controleer het uiterlijk van de band om na te gaan of de band n iet lek is.
Als de band lek is: →Blz. 612, 632
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
● Als het waarschuwingslampje zelfs na enkele minuten niet uitgaa t, contro-
leer dan of de bandenspanning in orde is en voer de initialisat ie uit.
( →Blz. 544)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaa nde
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
C-HR_HV_OM_Europe_OM10538E.b ook Page 602 Friday, September 9, 2016 12:21 PM

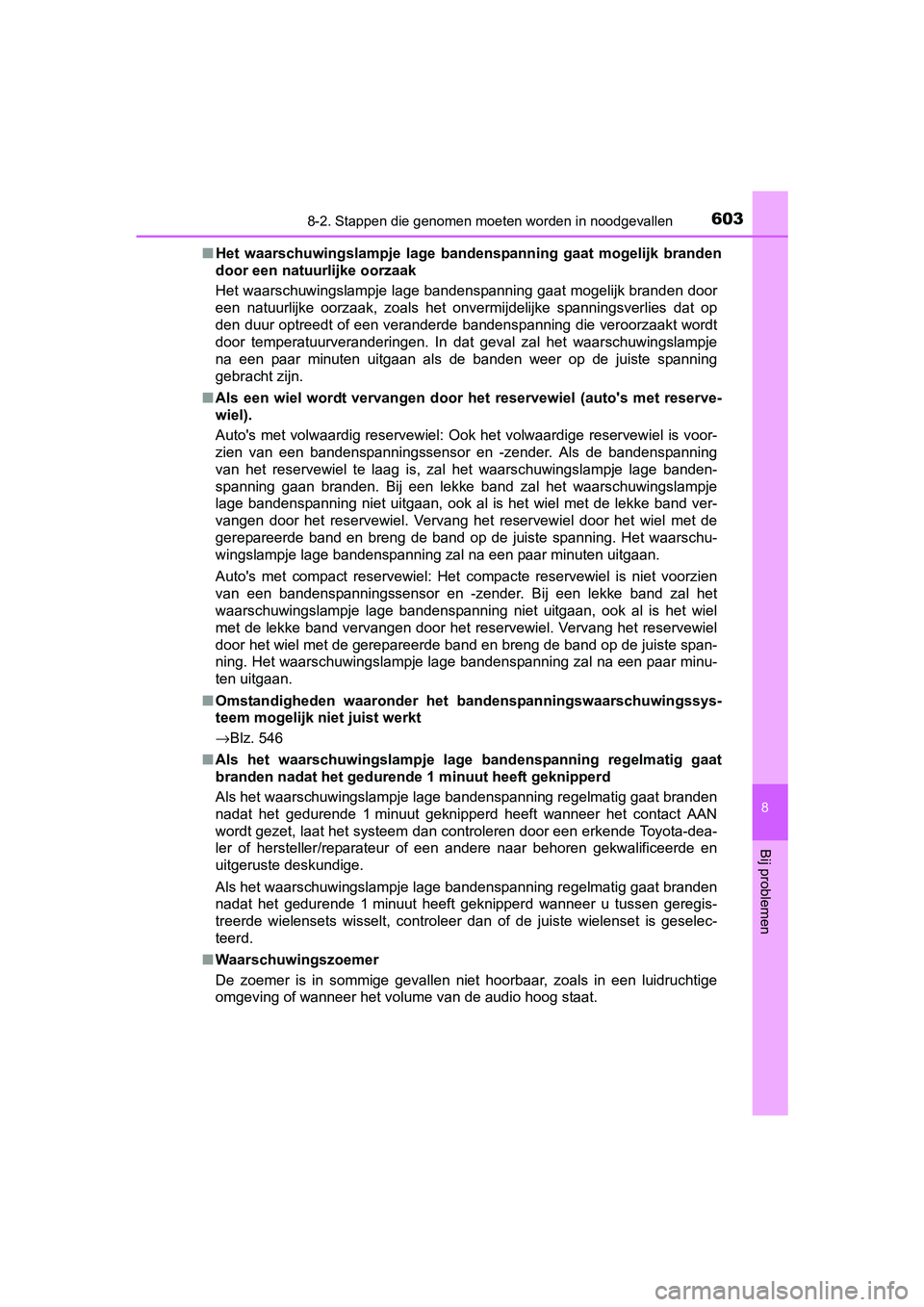

6038-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
■Het waarschuwingslampje lage ba ndenspanning gaat mogelijk brand en
door een nat uurlijke oorzaak
Het waarschuwingslampje lage bandenspanning gaat mogelijk brand en door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsver lies dat op
den duur optreedt of een veranderde bandenspanning die veroorza akt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwin gslampje
na een paar minuten uitgaan als de banden weer op de juiste spa nning
gebracht zijn.
■ Als een wiel wordt vervangen door het reservewiel (auto's met r eserve-
wiel).
Auto's met volwaardig reservewiel: Ook het volwaardige reservewiel is voor-
zien van een bandenspanningssensor en -zender. Als de bandenspa nning
van het reservewiel te laag is, zal het waarschuwingslampje lage banden-
spanning gaan branden. Bij een lekke band zal het waarschuwings lampje
lage bandenspanning niet uitgaan, ook al is het wiel met de lek ke band ver-
vangen door het reservewiel. Vervang het reservewiel door het w iel met de
gerepareerde band en breng de band op de juiste spanning. Het w aarschu-
wingslampje lage bandenspanning zal na een paar minuten uitgaan .
Auto's met compact reservewiel: Het compacte reservewiel is nie t voorzien
van een bandenspanningssensor en -zender. Bij een lekke band za l het
waarschuwingslampje lage bandenspanning niet uitgaan, ook al is het wiel
met de lekke band vervangen door het reservewiel. Vervang het reservewiel
door het wiel met de gerepareerde band en breng de band op de j uiste span-
ning. Het waarschuwingslampje lage bandenspanning zal na een pa ar minu-
ten uitgaan.
■ Omstandigheden waaronder het bandenspanningswaarschuwingssys-
teem mogelijk niet juist werkt
→Blz. 546
■ Als het waarschuwingslampje lage bandenspanning regelmatig gaat
branden nadat het gedurende 1 minuut heeft geknipperd
Als het waarschuwingslampje lage bandenspanning regelmatig gaat branden
nadat het gedurende 1 minuut geknipperd heeft wanneer het contac t AAN
wordt gezet, laat het systeem dan controleren door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Als het waarschuwingslampje lage bandenspanning regelmatig gaat branden
nadat het gedurende 1 minuut heeft geknipperd wanneer u tussen g eregis-
treerde wielensets wisselt, controleer dan of de juiste wielens et is geselec-
teerd.
■ Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een lu idruchtige
omgeving of wanneer het volume van de audio hoog staat.
C-HR_HV_OM_Europe_OM10538E.b ook Page 603 Friday, September 9, 2016 12:21 PM

6268-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E

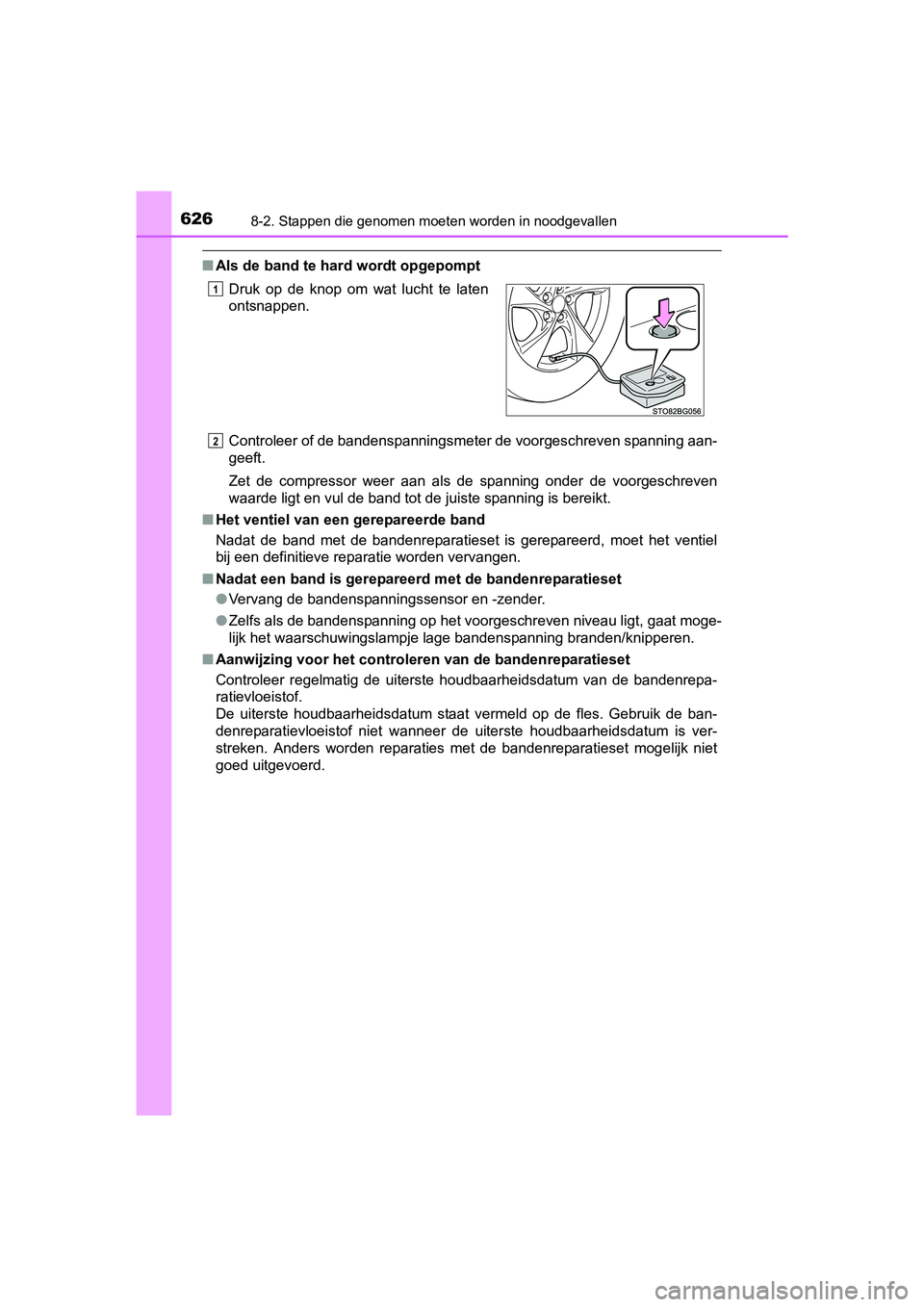

■Als de band te hard wordt opgepompt
Controleer of de bandenspanningsmeter de voorgeschreven spannin g aan-
geeft.
Zet de compressor weer aan als de spanning onder de voorgeschre ven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ Het ventiel van een gerepareerde band
Nadat de band met de bandenreparatieset is gerepareerd, moet he t ventiel
bij een definitieve reparatie worden vervangen.
■ Nadat een band is gerepareer d met de bandenreparatieset
● Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knippe ren.
■ Aanwijzing voor het controlere n van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de ban denrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebruik de ban-
denreparatievloeistof niet wanneer de uiterste houdbaarheidsdat um is ver-
streken. Anders worden reparaties met de bandenreparatieset mog elijk niet
goed uitgevoerd. Druk op de knop om wat lucht te laten
ontsnappen.
1
2
C-HR_HV_OM_Europe_OM10538E.b
ook Page 626 Friday, September 9, 2016 12:21 PM

6318-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen

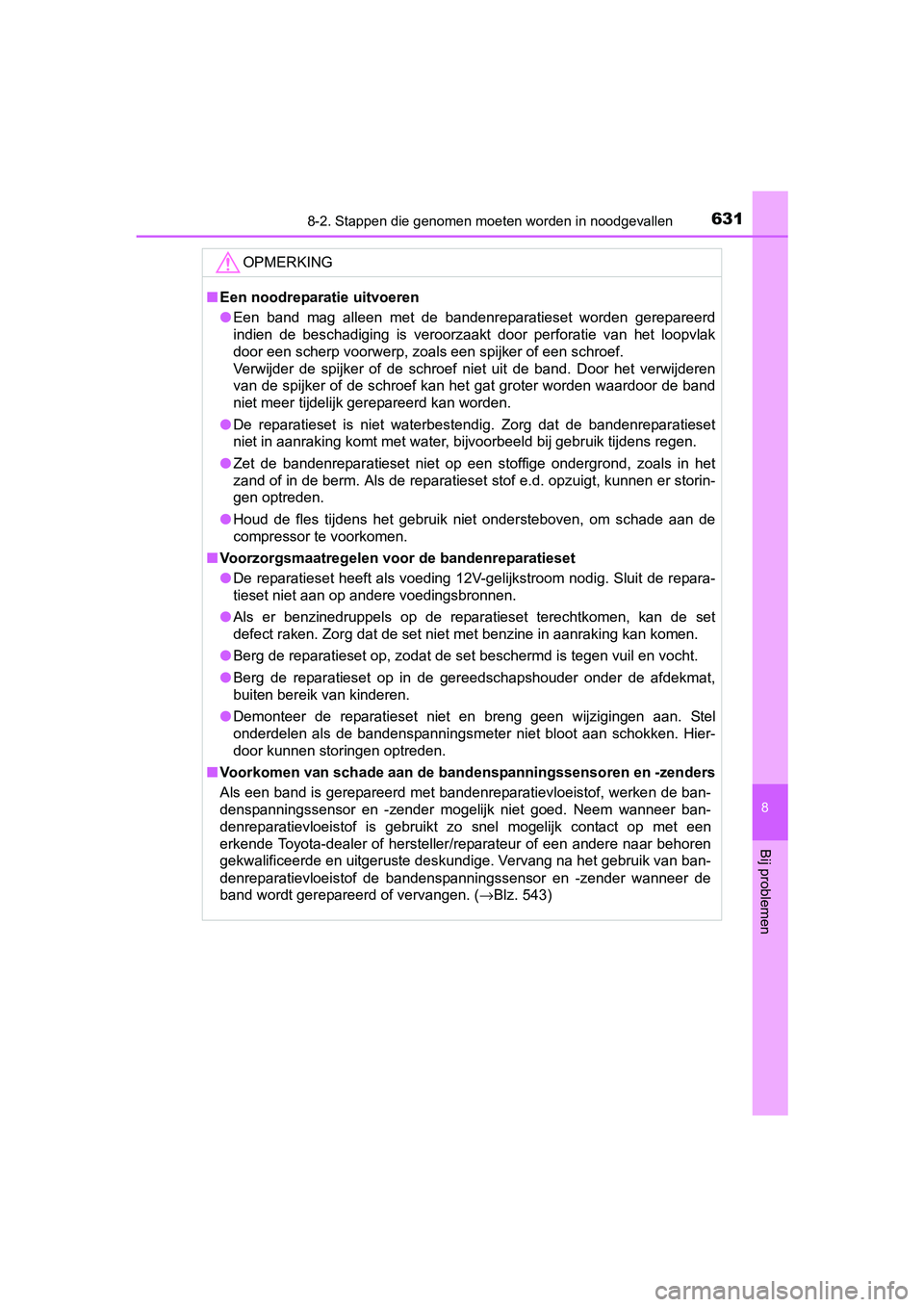

OPMERKING
■Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareer d
indien de beschadiging is veroorzaakt door perforatie van het l oopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenrepar atieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijd ens regen.
● Zet de bandenreparatieset niet op een stoffige ondergrond, zoal s in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunn en er storin-
gen optreden.
● Houd de fles tijdens het gebruik niet ondersteboven, om schade aan de
compressor te voorkomen.
■ Voorzorgsmaatregelen voor de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
● Als er benzinedruppels op de reparatieset terechtkomen, kan de set
defect raken. Zorg dat de set niet met benzine in aanraking kan komen.
● Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
● Berg de reparatieset op in de gereedschapshouder onder de afdekmat,
buiten bereik van kinderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. S tel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( →Blz. 543)
C-HR_HV_OM_Europe_OM10538E.book Page 631 Friday, September 9, 2016 12:21 PM

6428-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E

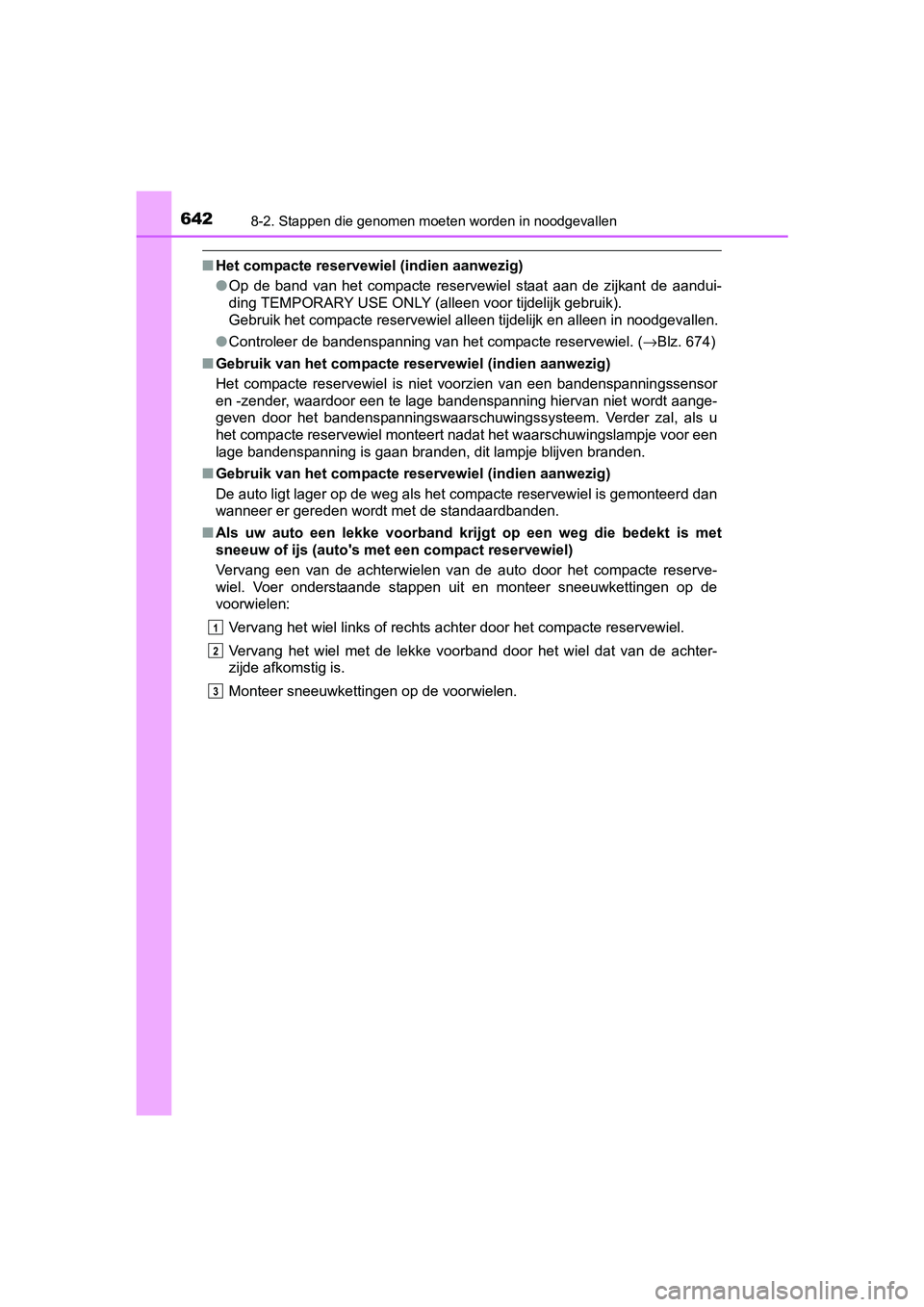

■Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( →Blz. 674)
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het compacte reservewiel is niet voorzien van een bandenspannin gssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wo rdt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het compacte reservewiel monteert nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit lampje blijven branden .
■ Gebruik van het compacte reservewiel (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan
wanneer er gereden wordt met de standaardbanden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs (auto's met een compact reservewiel)
Vervang een van de achterwielen van de auto door het compacte r eserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de
voorwielen:
Vervang het wiel links of rechts achter door het compacte reser vewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
1
2
3
C-HR_HV_OM_Europe_OM10538E.b ook Page 642 Friday, September 9, 2016 12:21 PM

6448-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E

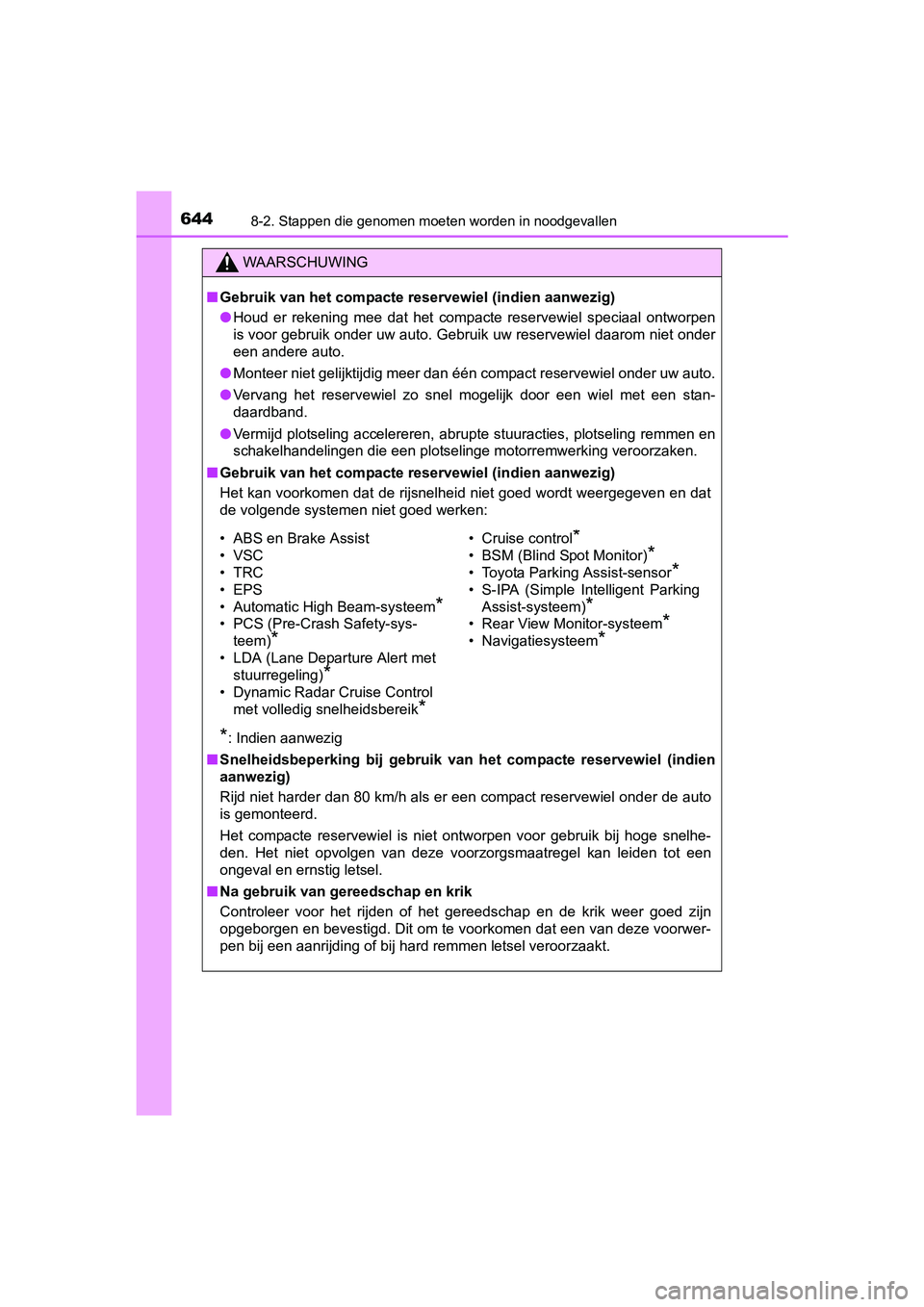

WAARSCHUWING
■Gebruik van het compacte reservewiel (indien aanwezig)
● Houd er rekening mee dat het compacte reservewiel speciaal ontw orpen
is voor gebruik onder uw auto. Gebruik uw reservewiel daarom ni et onder
een andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onde r uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorza ken.
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeve n en dat
de volgende systemen niet goed werken:
*: Indien aanwezig
■ Snelheidsbeperking bij gebruik van het compacte reservewiel (in dien
aanwezig)
Rijd niet harder dan 80 km/h als er een compact reservewiel ond er de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hog e snelhe-
den. Het niet opvolgen van deze voorzorgsmaatregel kan leiden t ot een
ongeval en ernstig letsel.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze v oorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
• ABS en Brake Assist
•VSC
•TRC
•EPS
• Automatic High Beam-systeem
*
• PCS (Pre-Crash Safety-sys-
teem)
*
• LDA (Lane Departure Alert met stuurregeling)
*
• Dynamic Radar Cruise Control met volledig snelheidsbereik
*
• Cruise control*
• BSM (Blind Spot Monitor)*
• Toyota Parking Assist-sensor*
• S-IPA (Simple Intelligent ParkingAssist-systeem)
*
• Rear View Monitor-systeem*
• Navigatiesysteem*
C-HR_HV_OM_Europe_OM10538E.b ook Page 644 Friday, September 9, 2016 12:21 PM
