Page 181 of 712

1813-3. Verstellen van de stoelen
3
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10538E
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht. Het niet in acht nemen van
de voorzorgsmaatregelen kan ernstig letsel tot gevolg hebben.
■ Bij het neerklappen van de rugl euningen van de achterstoelen
● Klap de rugleuningen niet neer tijdens het rijden.
● Parkeer de auto op een vlakke ondergrond, activeer de parkeerre m en zet
de selectiehendel in stand P.
● Laat geen personen op de neergeklapte rugleuning of in de bagageruimte
zitten tijdens het rijden.
● Laat kinderen niet in de bagageruimte komen.
● Laat niemand op de middelste achterstoel zitten als de achterst oel rechts
is neergeklapt, omdat de gordelsluiting van de middelste achter stoel dan
onder de neergeklapte rugleuning zit en niet kan worden gebruikt.
● Zorg ervoor dat uw hand niet klem komt te zitten bij het neerklappen van
de rugleuningen van de achterstoelen.
● Verplaats de voorstoelen alvorens de rugleuningen van de achter stoelen
neer te klappen, zodat de voorstoelen niet in de weg zitten.
■ Nadat de rugleuning van de achte rstoel rechtop is gezet
●Controleer of de rugleuning goed ver-
grendeld is door de rugleuning voor-
zichtig naar voren en naar achteren te
drukken.
Als de rugleuning niet goed vergrendeld
is, is de rode markering zichtbaar op de
ontgrendelingshendel van de rugleu-
ningverstelling. Zorg dat het rode merk-
teken niet zichtbaar is.
● Controleer of de veiligheidsgordels niet
gedraaid zijn of vastzitten in de rugleu-
ning.
Als de veiligheidsgordel klem zit tussen
de haak en de grendel van de rugleu-
ningvergrendeling, kan de gordel
beschadigd raken.
C-HR_HV_OM_Europe_OM10538E.b ook Page 181 Friday, September 9, 2016 12:21 PM

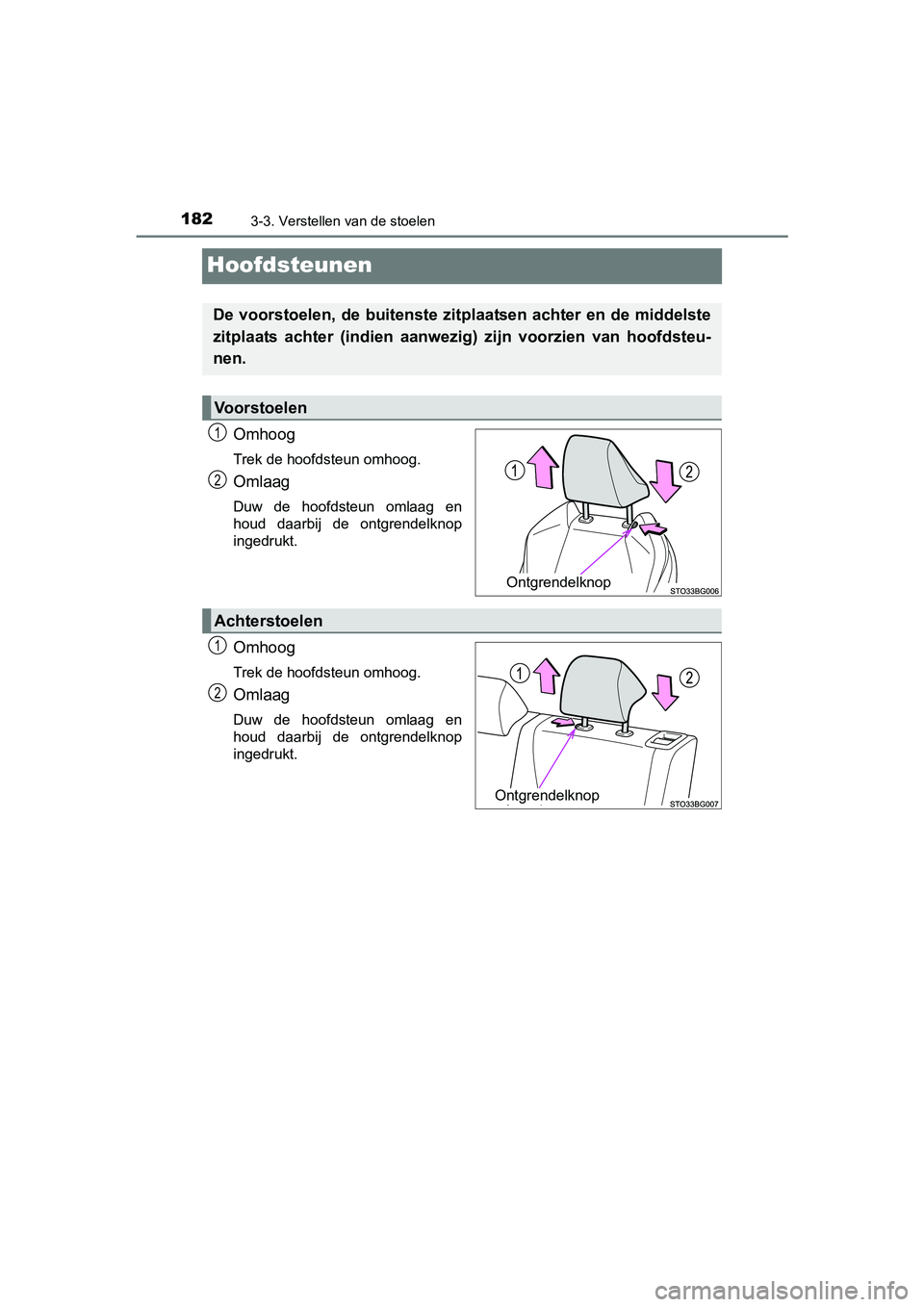

Page 182 of 712

1823-3. Verstellen van de stoelen
C-HR_HV_OM_Europe_OM10538E
Hoofdsteunen
Omhoog
Trek de hoofdsteun omhoog.
Omlaag
Duw de hoofdsteun omlaag en
houd daarbij de ontgrendelknop
ingedrukt.
Omhoog
Trek de hoofdsteun omhoog.
Omlaag
Duw de hoofdsteun omlaag en
houd daarbij de ontgrendelknop
ingedrukt.
De voorstoelen, de buitenste zitplaatsen achter en de middelste
zitplaats achter (indien aanwezig) zijn voorzien van hoofdsteu-
nen.
Voorstoelen
Ontgrendelknop
1
2
Achterstoelen
Ontgrendelknop
1
2
C-HR_HV_OM_Europe_OM10538E.b ook Page 182 Friday, September 9, 2016 12:21 PM

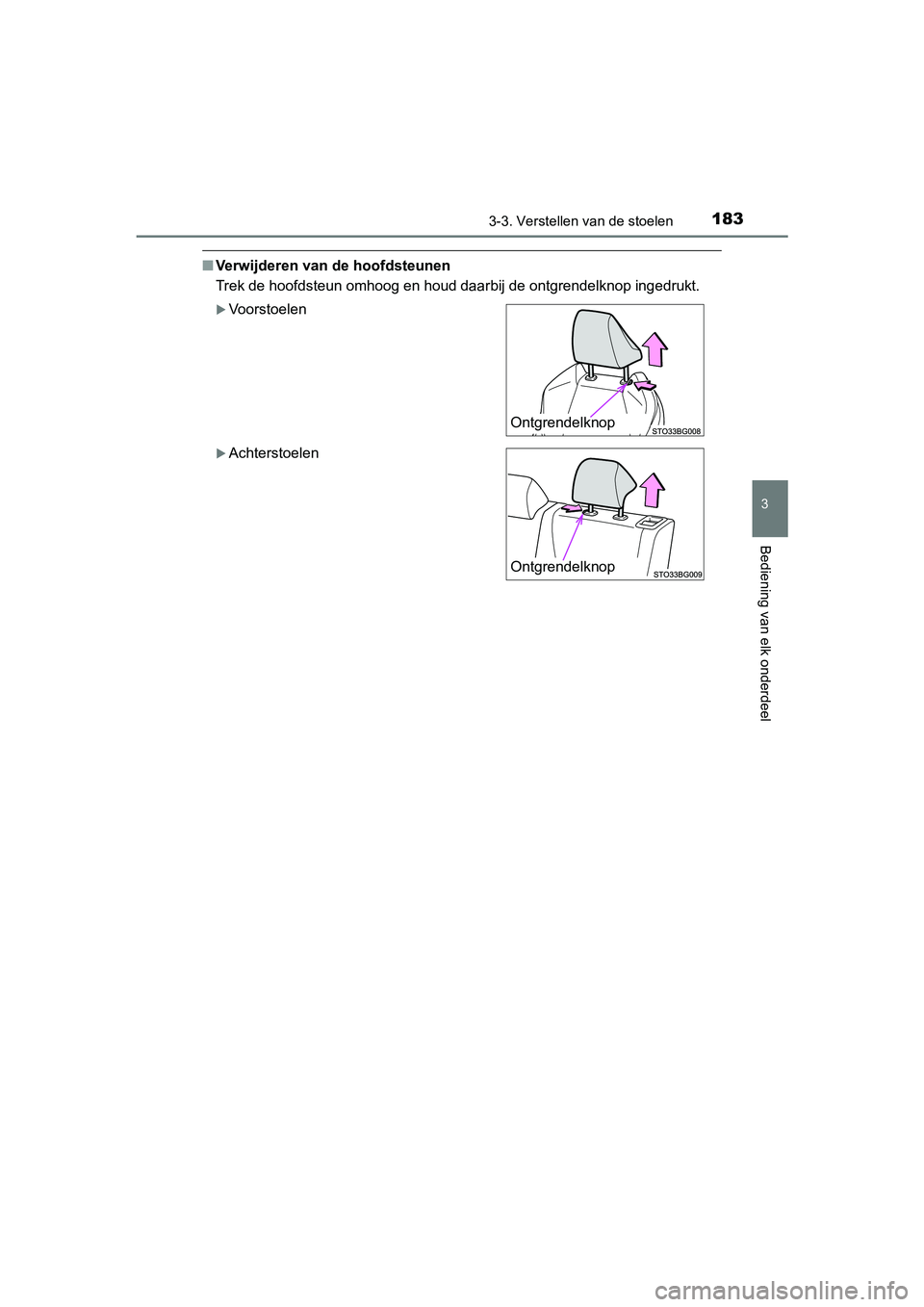

Page 183 of 712

1833-3. Verstellen van de stoelen
3
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10538E
■Verwijderen van de hoofdsteunen
Trek de hoofdsteun omhoog en houd daarbij de ontgrendelknop ing edrukt.
Voorstoelen
Achterstoelen
Ontgrendelknop
Ontgrendelknop
C-HR_HV_OM_Europe_OM10538E.book Page 183 Friday, September 9, 2016 12:21 PM

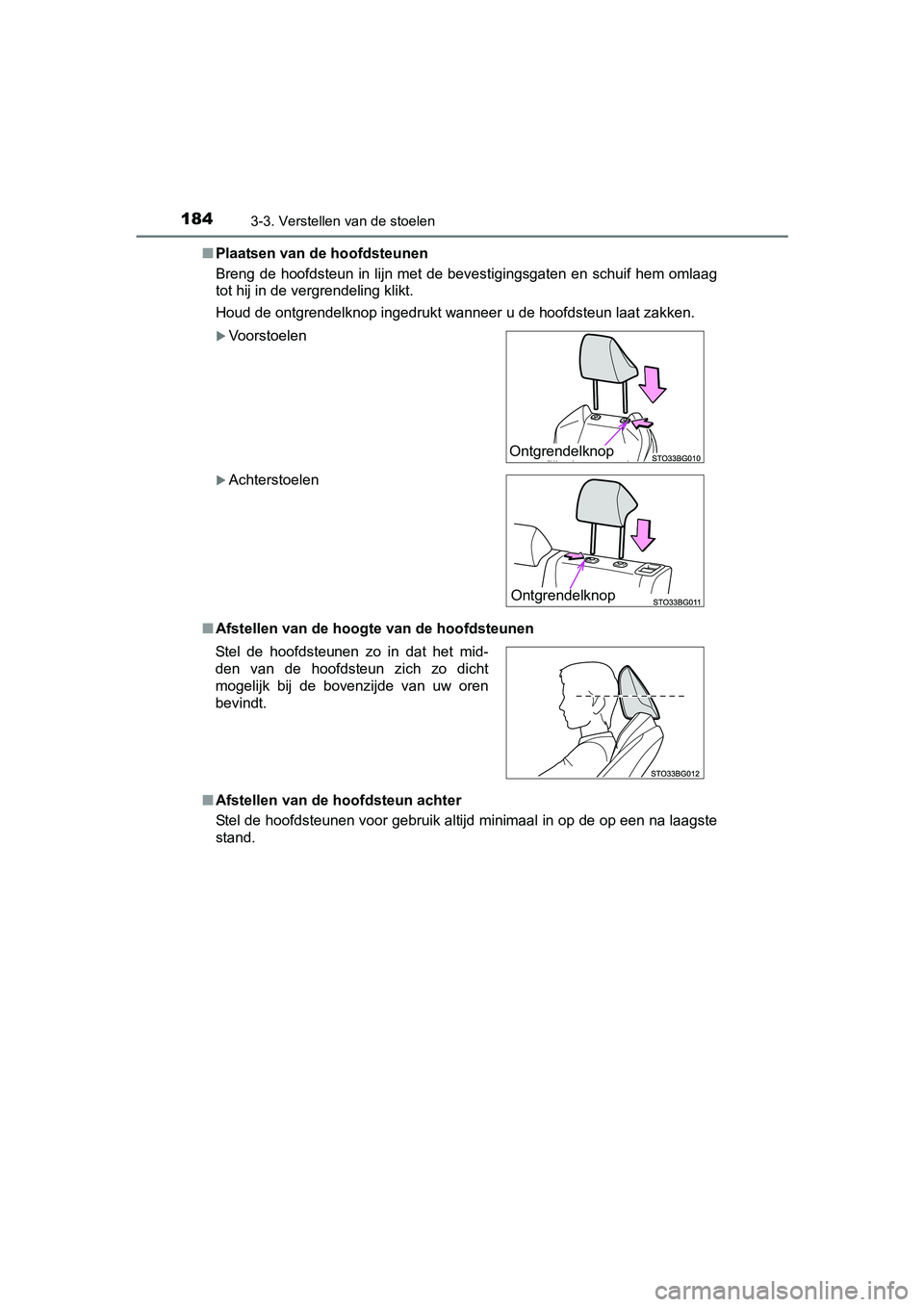

Page 184 of 712

1843-3. Verstellen van de stoelen
C-HR_HV_OM_Europe_OM10538E■
Plaatsen van de hoofdsteunen
Breng de hoofdsteun in lijn met de bevestigingsgaten en schuif hem omlaag
tot hij in de vergrendeling klikt.
Houd de ontgrendelknop ingedrukt wanneer u de hoofdsteun laat z akken.
■ Afstellen van de hoogte van de hoofdsteunen
■ Afstellen van de hoofdsteun achter
Stel de hoofdsteunen voor gebruik altijd minimaal in op de op een na laagste
stand.
Voorstoelen
Achterstoelen
Stel de hoofdsteunen zo in dat het mid-
den van de hoofdsteun zich zo dicht
mogelijk bij de bovenzijde van uw oren
bevindt.
Ontgrendelknop
Ontgrendelknop
C-HR_HV_OM_Europe_OM10538E.b ook Page 184 Friday, September 9, 2016 12:21 PM

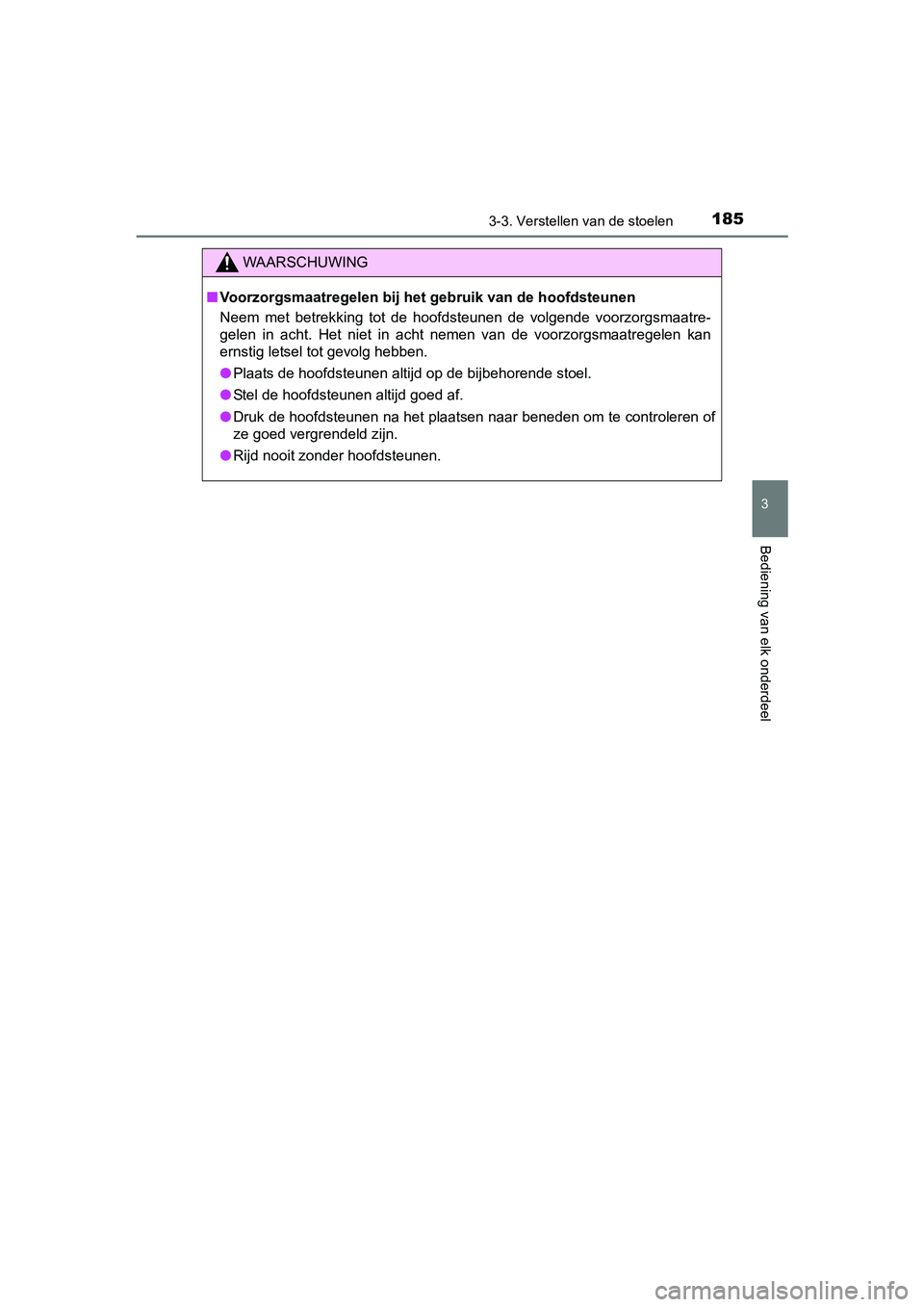

Page 185 of 712

1853-3. Verstellen van de stoelen
3
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10538E
WAARSCHUWING
■Voorzorgsmaatregelen bij het gebruik van de hoofdsteunen
Neem met betrekking tot de hoofdsteunen de volgende voorzorgsma atre-
gelen in acht. Het niet in acht nemen van de voorzorgsmaatregel en kan
ernstig letsel tot gevolg hebben.
● Plaats de hoofdsteunen altijd op de bijbehorende stoel.
● Stel de hoofdsteunen altijd goed af.
● Druk de hoofdsteunen na het plaatsen naar beneden om te controleren of
ze goed vergrendeld zijn.
● Rijd nooit zonder hoofdsteunen.
C-HR_HV_OM_Europe_OM10538E.b ook Page 185 Friday, September 9, 2016 12:21 PM

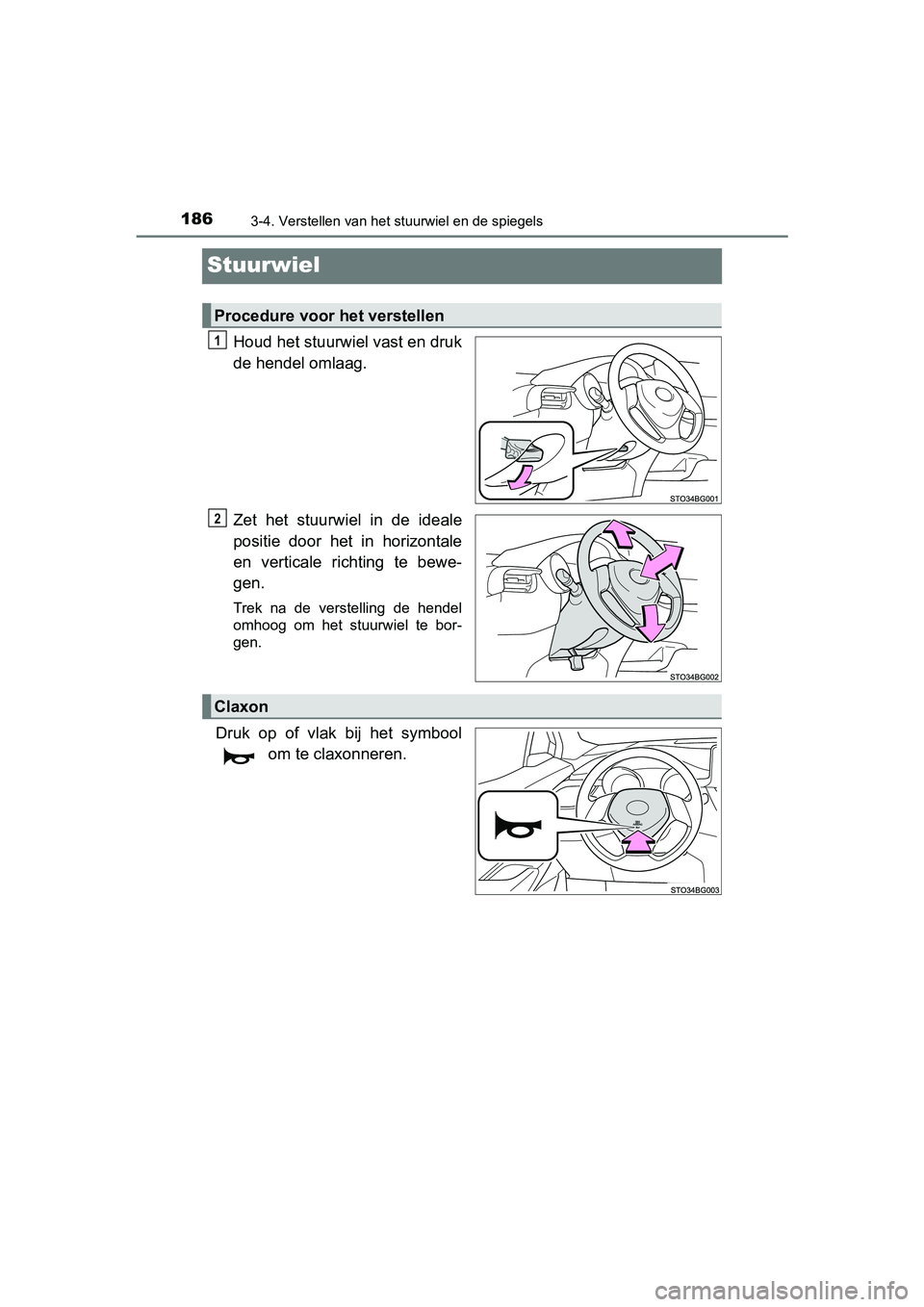

Page 186 of 712

1863-4. Verstellen van het stuurwiel en de spiegels
C-HR_HV_OM_Europe_OM10538E
Stuurwiel
Houd het stuurwiel vast en druk
de hendel omlaag.
Zet het stuurwiel in de ideale
positie door het in horizontale
en verticale richting te bewe-
gen.
Trek na de verstelling de hendel
omhoog om het stuurwiel te bor-
gen.
Druk op of vlak bij het symbool om te claxonneren.
Procedure voor het verstellen
1
2
Claxon
C-HR_HV_OM_Europe_OM10538E.b ook Page 186 Friday, September 9, 2016 12:21 PM

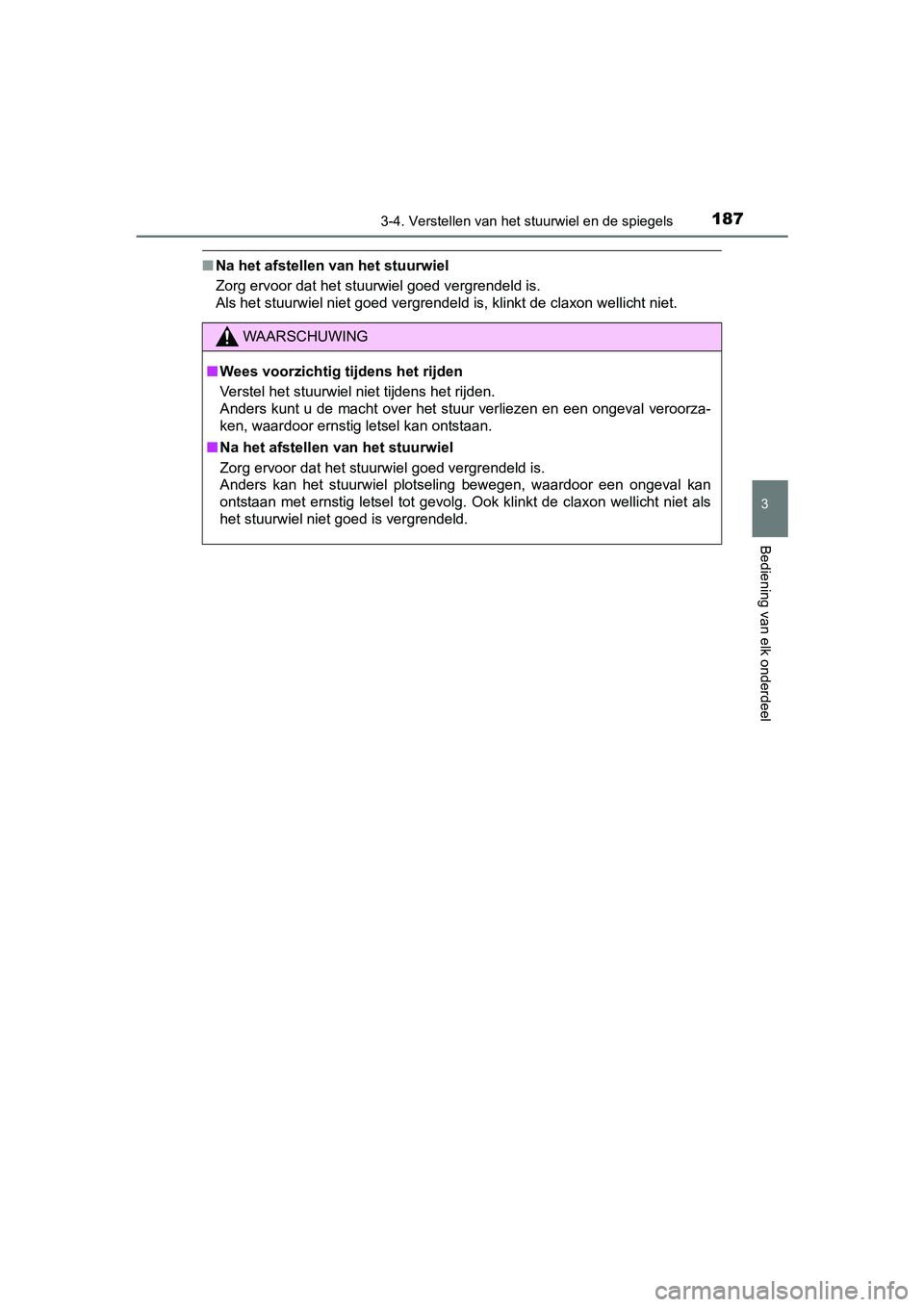

Page 187 of 712

1873-4. Verstellen van het stuurwiel en de spiegels
3
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10538E
■Na het afstellen van het stuurwiel
Zorg ervoor dat het stuurwiel goed vergrendeld is.
Als het stuurwiel niet goed vergrendeld is, klinkt de claxon wellicht niet.
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Verstel het stuurwiel niet tijdens het rijden.
Anders kunt u de macht over het stuur verliezen en een ongeval veroorza-
ken, waardoor ernstig letsel kan ontstaan.
■ Na het afstellen van het stuurwiel
Zorg ervoor dat het stuurwiel goed vergrendeld is.
Anders kan het stuurwiel plotseling bewegen, waardoor een ongev al kan
ontstaan met ernstig letsel tot gevolg. Ook klinkt de claxon we llicht niet als
het stuurwiel niet goed is vergrendeld.
C-HR_HV_OM_Europe_OM10538E.b ook Page 187 Friday, September 9, 2016 12:21 PM

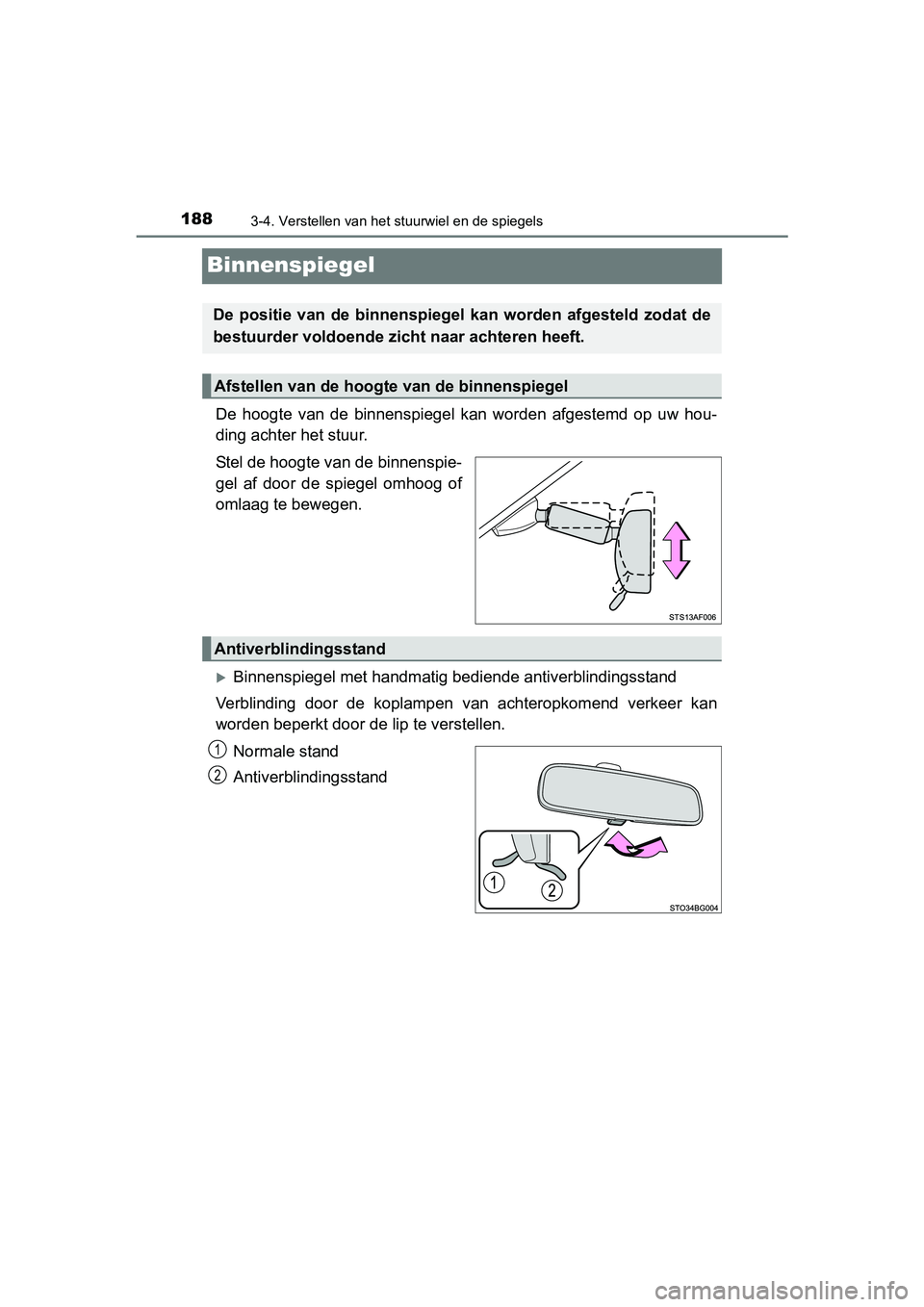

Page 188 of 712

1883-4. Verstellen van het stuurwiel en de spiegels
C-HR_HV_OM_Europe_OM10538E
Binnenspiegel
De hoogte van de binnenspiegel kan worden afgestemd op uw hou-
ding achter het stuur.
Stel de hoogte van de binnenspie-
gel af door de spiegel omhoog of
omlaag te bewegen.
Binnenspiegel met handmatig bediende antiverblindingsstand
Verblinding door de koplampen van achteropkomend verkeer kan
worden beperkt door de lip te verstellen.
Normale stand
Antiverblindingsstand
De positie van de binnenspiegel kan worden afgesteld zodat de
bestuurder voldoende zic ht naar achteren heeft.
Afstellen van de hoogte van de binnenspiegel
Antiverblindingsstand
1
2
C-HR_HV_OM_Europe_OM10538E.b ook Page 188 Friday, September 9, 2016 12:21 PM
Page 189 of 712

1893-4. Verstellen van het stuurwiel en de spiegels
3
Bediening van elk onderdeel
C-HR_HV_OM_Europe_OM10538E
Binnenspiegel met automatische antiverblindingsstand
De hoeveelheid gereflecteerd licht wordt automatisch gereduceer d op
basis van de helderheid van de koplampen van achteropkomend ver -
keer.
De modus voor de automatische
antiverblindingsstand wijzigen
Aan/uit
Wanneer de automatische antiver-
blindingsstand is ingeschakeld,
brandt het controlelampje.
De functie wordt ingeschakeld tel-
kens wanneer het contact AAN
wordt gezet.
Druk op de toets om de functie uit
te schakelen. (Het controlelampje
gaat ook uit.)
■ Voorkom een onjuiste werking van de sensoren (auto's met binnenspie-
gel met automatische antiverblindingsstand)
Controlelampje
Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
WAARSCHUWING
Verstel de spiegel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeva l veroorza-
ken, waardoor ernstig letsel kan ontstaan.
C-HR_HV_OM_Europe_OM10538E.b ook Page 189 Friday, September 9, 2016 12:21 PM

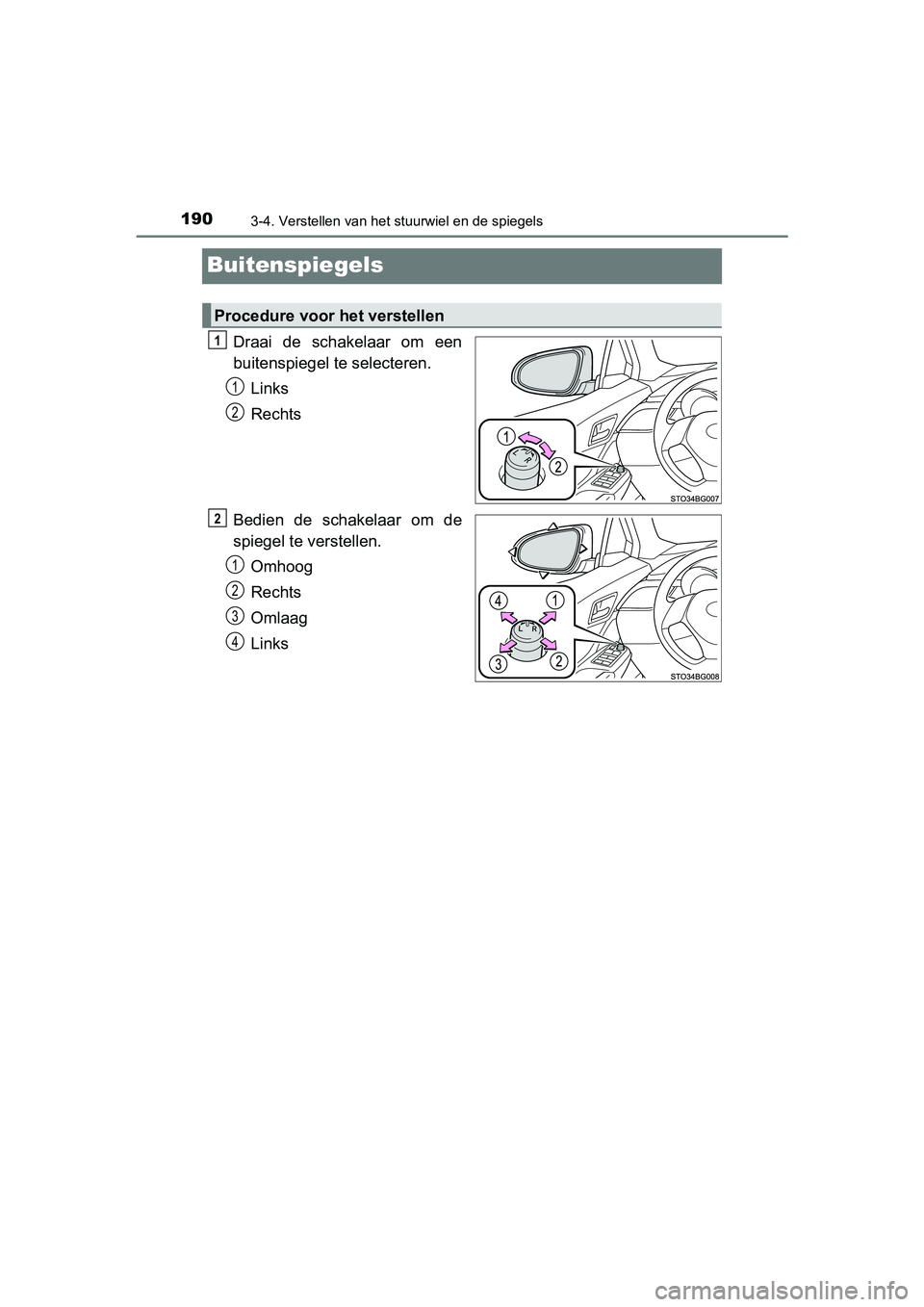

Page 190 of 712

1903-4. Verstellen van het stuurwiel en de spiegels
C-HR_HV_OM_Europe_OM10538E
Buitenspiegels
Draai de schakelaar om een
buitenspiegel te selecteren.Links
Rechts
Bedien de schakelaar om de
spiegel te verstellen. Omhoog
Rechts
Omlaag
Links
Procedure voor het verstellen
1
1
2
2
1
2
3
4
C-HR_HV_OM_Europe_OM10538E.b ook Page 190 Friday, September 9, 2016 12:21 PM
