TOYOTA C_HR HYBRID 2017 Instructieboekje (in Dutch)

2814-5. Gebruik van de ondersteunende systemen
4
Rijden

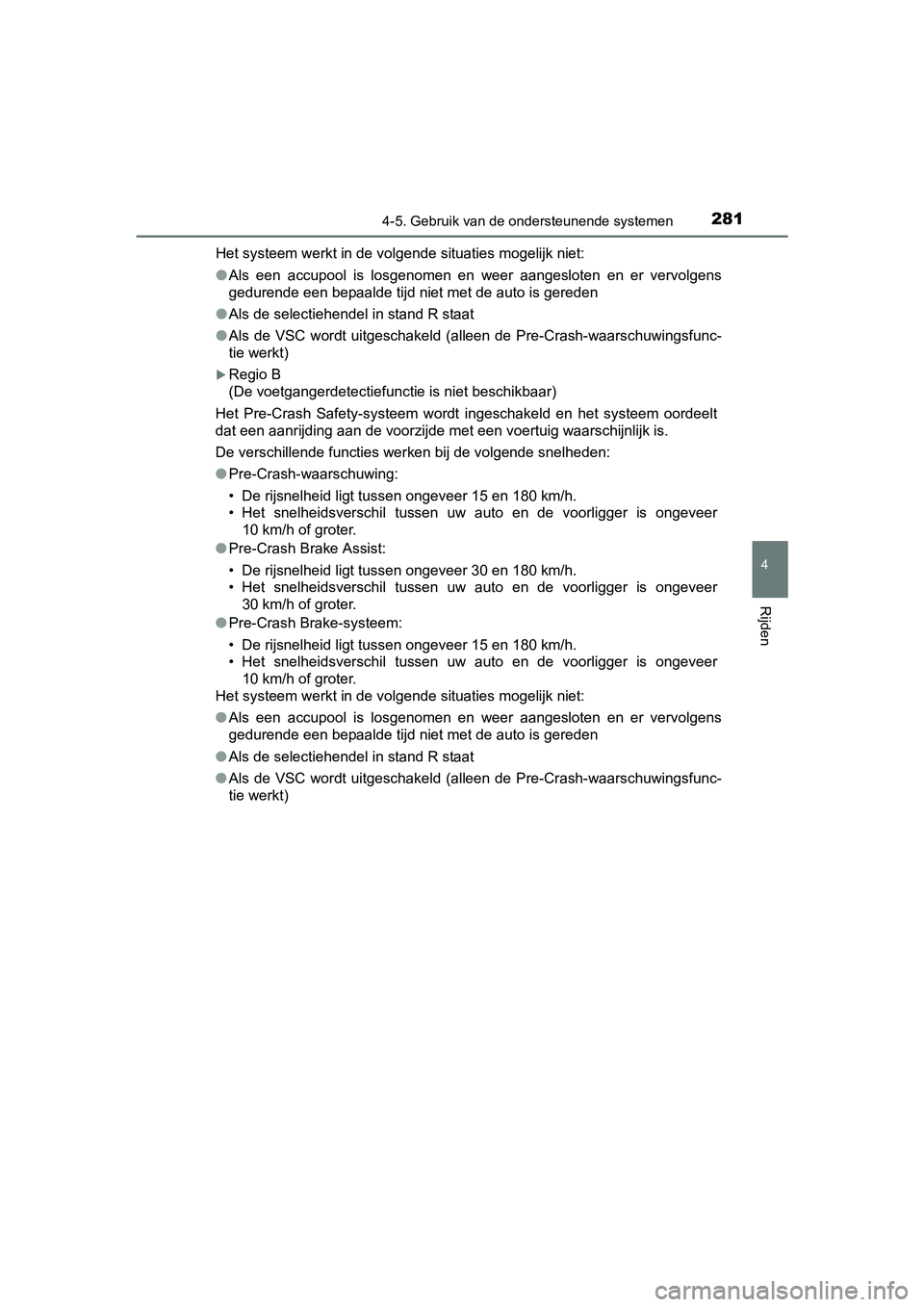

C-HR_HV_OM_Europe_OM10538EHet systeem werkt in de volgende situaties mogelijk niet:
●
Als een accupool is losgenomen en weer aangesloten en er vervol gens
gedurende een bepaalde tijd niet met de auto is gereden
● Als de selectiehendel in stand R staat
● Als de VSC wordt uitgeschakeld (alleen de Pre-Crash-waarschuwin gsfunc-
tie werkt)
Regio B
(De voetgangerdetectiefunctie is niet beschikbaar)
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt
dat een aanrijding aan de voorzijde met een voertuig waarschijn lijk is.
De verschillende functies werken bij de volgende snelheden:
● Pre-Crash-waarschuwing:
• De rijsnelheid ligt tussen ongeveer 15 en 180 km/h.
• Het snelheidsverschil tussen uw auto en de voorligger is ongev eer
10 km/h of groter.
● Pre-Crash Brake Assist:
• De rijsnelheid ligt tussen ongeveer 30 en 180 km/h.
• Het snelheidsverschil tussen uw auto en de voorligger is ongev eer
30 km/h of groter.
● Pre-Crash Brake-systeem:
• De rijsnelheid ligt tussen ongeveer 15 en 180 km/h.
• Het snelheidsverschil tussen uw auto en de voorligger is ongev eer
10 km/h of groter.
Het systeem werkt in de volgende situaties mogelijk niet:
● Als een accupool is losgenomen en weer aangesloten en er vervol gens
gedurende een bepaalde tijd niet met de auto is gereden
● Als de selectiehendel in stand R staat
● Als de VSC wordt uitgeschakeld (alleen de Pre-Crash-waarschuwin gsfunc-
tie werkt)
C-HR_HV_OM_Europe_OM10538E.b ook Page 281 Friday, September 9, 2016 12:21 PM

2824-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E■

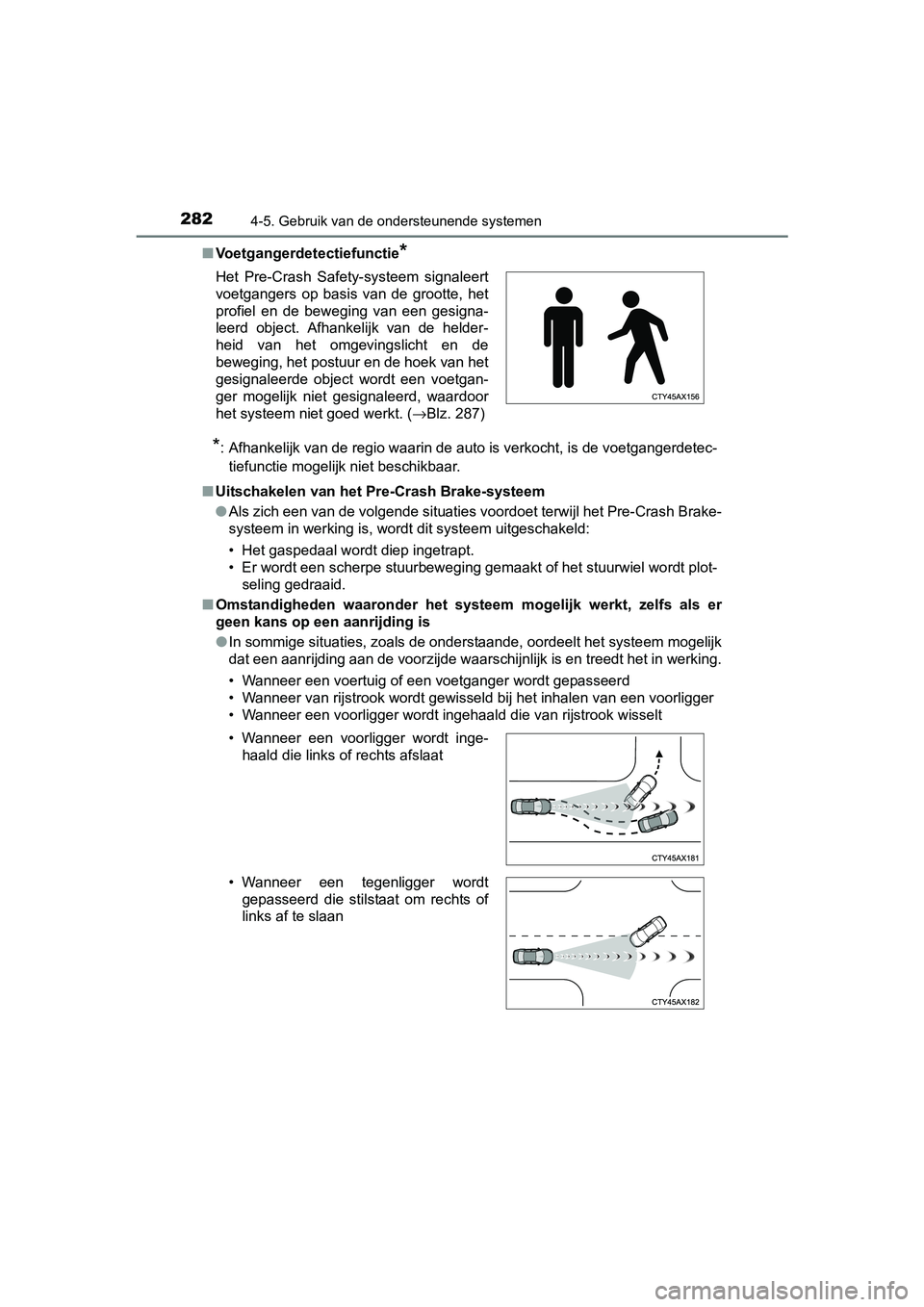

Voetgangerdetectiefunctie
*
*
: Afhankelijk van de regio waarin de auto is verkocht, is de voe tgangerdetec-
tiefunctie mogelijk niet beschikbaar.
■ Uitschakelen van het Pre-Crash Brake-systeem
●Als zich een van de volgende situaties voordoet terwijl het Pre -Crash Brake-
systeem in werking is, wordt dit systeem uitgeschakeld:
• Het gaspedaal wordt diep ingetrapt.
• Er wordt een scherpe stuurbeweging gemaakt of het stuurwiel wo rdt plot-
seling gedraaid.
■ Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is
● In sommige situaties, zoals de onderstaande, oordeelt het syste em mogelijk
dat een aanrijding aan de voorzijde waarschijnlijk is en treedt het in werking.
• Wanneer een voertuig of een voetganger wordt gepasseerd
• Wanneer van rijstrook wordt gewisseld bij het inhalen van een voorligger
• Wanneer een voorligger wordt ingehaald die van rijstrook wisse lt
Het Pre-Crash Safety-systeem signaleert
voetgangers op basis van de grootte, het
profiel en de beweging van een gesigna-
leerd object. Afhankelijk van de helder-
heid van het omgevingslicht en de
beweging, het postuur en de hoek van het
gesignaleerde object wordt een voetgan-
ger mogelijk niet gesignaleerd, waardoor
het systeem niet goed werkt. (
→Blz. 287)
• Wanneer een voorligger wordt inge- haald die links of rechts afslaat
• Wanneer een tegenligger wordt gepasseerd die stilstaat om rechts of
links af te slaan
C-HR_HV_OM_Europe_OM10538E.b ook Page 282 Friday, September 9, 2016 12:21 PM

2834-5. Gebruik van de ondersteunende systemen
4
Rijden

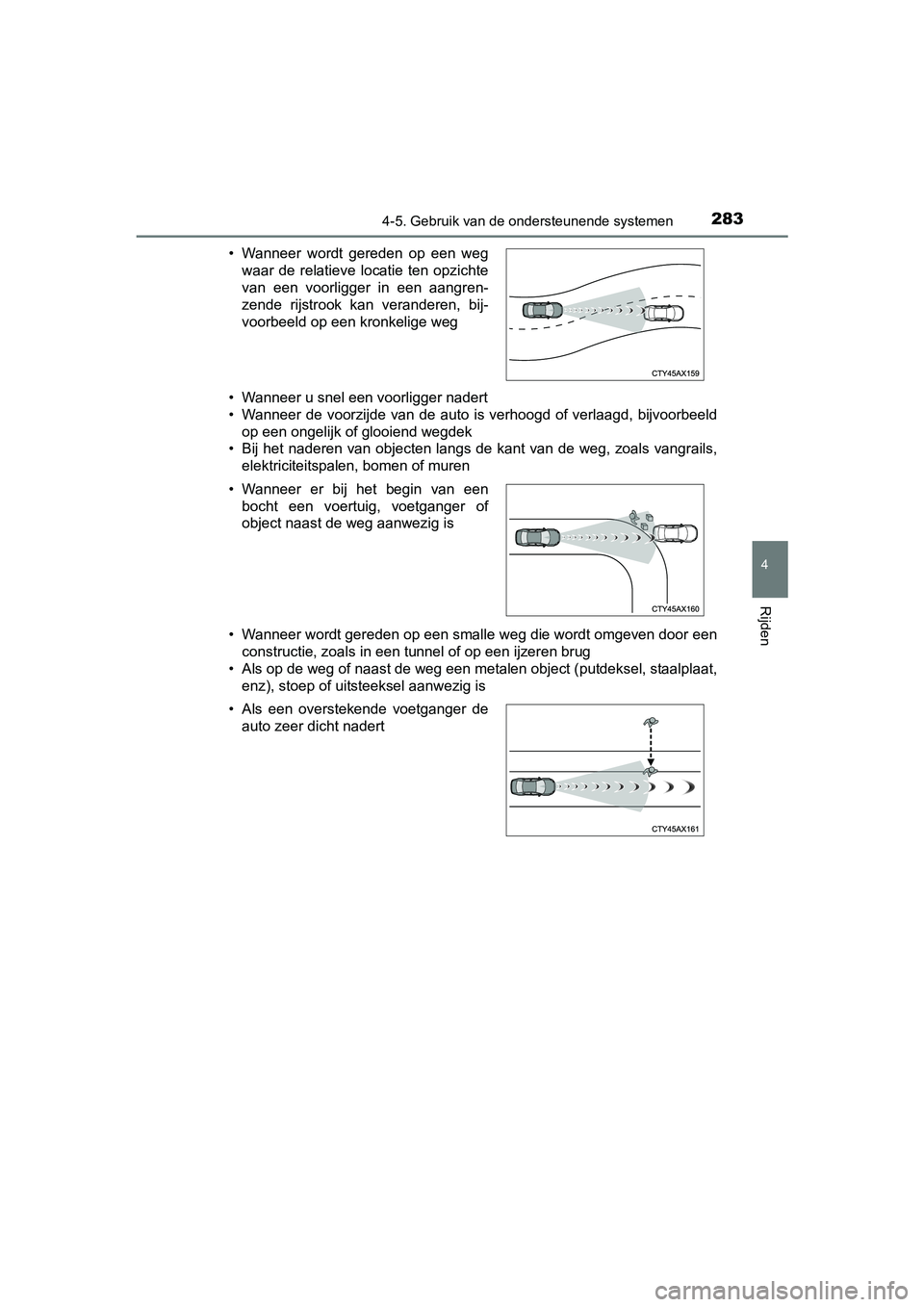

C-HR_HV_OM_Europe_OM10538E• Wanneer u snel een voorligger nadert
• Wanneer de voorzijde van de auto is verhoogd of verlaagd, bijv
oorbeeld
op een ongelijk of glooiend wegdek
• Bij het naderen van objecten langs de kant van de weg, zoals v angrails,
elektriciteitspalen, bomen of muren
• Wanneer wordt gereden op een smalle weg die wordt omgeven door een
constructie, zoals in een tunnel of op een ijzeren brug
• Als op de weg of naast de weg een metalen object (putdeksel, staalplaat, enz), stoep of uitsteeksel aanwezig is
• Wanneer wordt gereden op een weg
waar de relatieve locatie ten opzichte
van een voorligger in een aangren-
zende rijstrook kan veranderen, bij-
voorbeeld op een kronkelige weg
• Wanneer er bij het begin van een bocht een voertuig, voetganger of
object naast de weg aanwezig is
• Als een overstekende voetganger de auto zeer dicht nadert
C-HR_HV_OM_Europe_OM10538E.b ook Page 283 Friday, September 9, 2016 12:21 PM

2844-5. Gebruik van de ondersteunende systemen

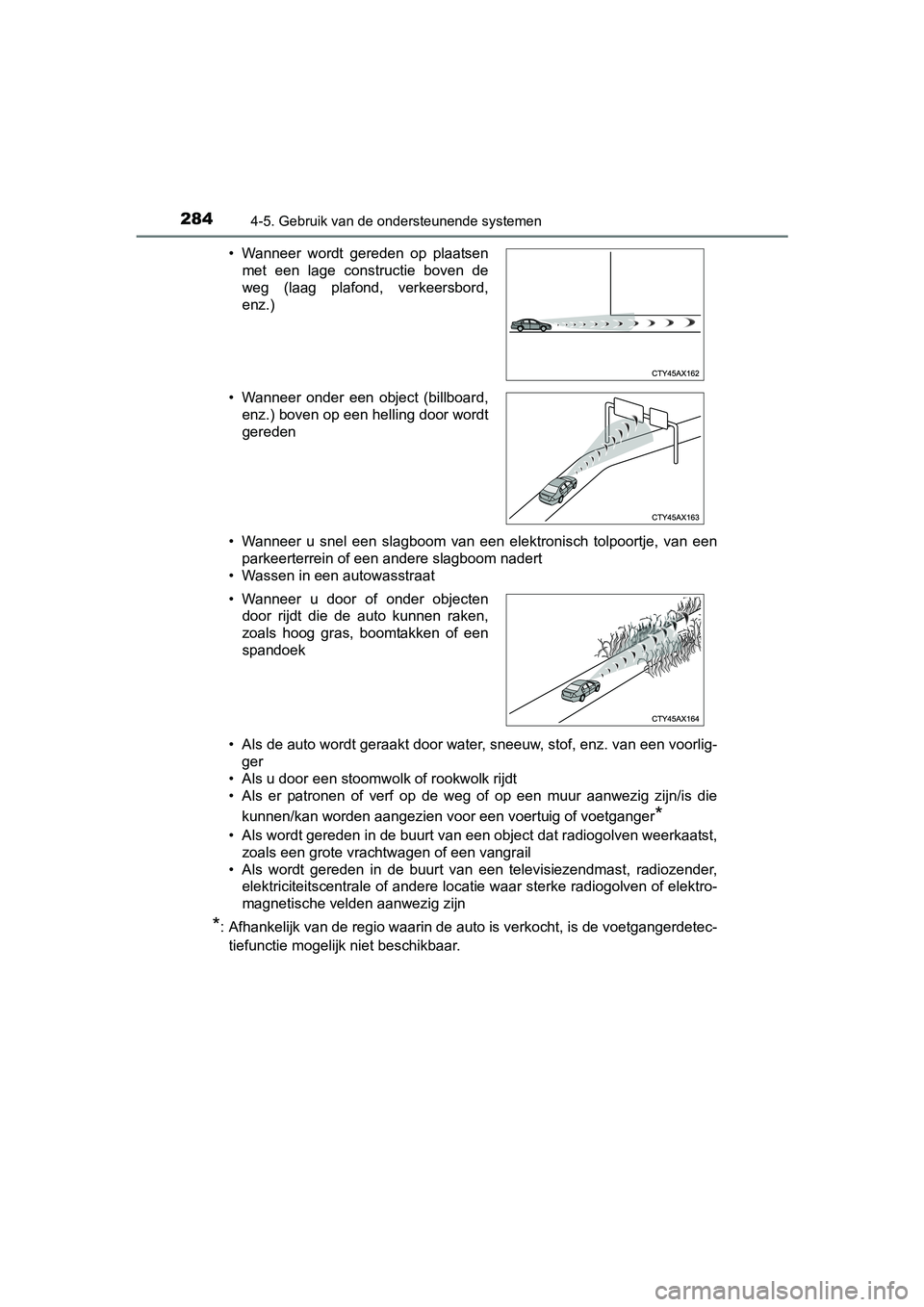

C-HR_HV_OM_Europe_OM10538E• Wanneer u snel een slagboom van een elektronisch tolpoortje, v
an een
parkeerterrein of een andere slagboom nadert
• Wassen in een autowasstraat
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorlig- ger
• Als u door een stoomwolk of rookwolk rijdt
• Als er patronen of verf op de weg of op een muur aanwezig zijn /is die
kunnen/kan worden aangezien voor een voertuig of voetganger
*
• Als wordt gereden in de buurt van een object dat radiogolven weerkaatst, zoals een grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender, elektriciteitscentrale of andere locatie waar sterke radiogolve n of elektro-
magnetische velden aanwezig zijn
*: Afhankelijk van de regio waarin de auto is verkocht, is de voe tgangerdetec-
tiefunctie mogelijk niet beschikbaar. • Wanneer wordt gereden op plaatsen met een lage constructie boven de
weg (laag plafond, verkeersbord,
enz.)
• Wanneer onder een object (billboard, enz.) boven op een helling door wordt
gereden
• Wanneer u door of onder objecten door rijdt die de auto kunnen raken,
zoals hoog gras, boomtakken of een
spandoek
C-HR_HV_OM_Europe_OM10538E.b ook Page 284 Friday, September 9, 2016 12:21 PM

2854-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E■
Situaties waarin het systeem mogelijk niet goed werkt
● In sommige situaties, zoals onderstaande, wordt een voertuig mogelijk niet
gesignaleerd door de radarsensor en de camerasensor, waardoor h et sys-
teem niet goed werkt:
• Als een tegenligger uw auto nadert
• Als een voorligger een voertuig op twee wielen betreft
• Als u de zijkant of voorzijde van een auto nadert
• Als een voorligger een smalle achterzijde heeft, zoals een onb eladen
vrachtwagen
• Als een voorligger lading vervoert die voorbij de achterbumper uitsteekt
• Als een voorligger ongelijkmatige vormen heeft, zoals een trac tor of een
zijspan
• Als de zon of ander licht rechtstreeks op een voorligger schij nt
• Als uw auto plotseling wordt gesneden of als een auto opeens vanachter
een andere auto opduikt
• Als de voorligger een abrupte beweging maakt (zoals plotseling uitwijken,
accelereren of decelereren)
• Wanneer u plotseling achter een voorligger invoegt • Als een voorligger een lage achter- zijde heeft, zoals een dieplader
• Als een voorligger een extreem grote bodemvrijheid heeft
• Als een voorligger zich niet direct voor uw auto bevindt
C-HR_HV_OM_Europe_OM10538E.b ook Page 285 Friday, September 9, 2016 12:21 PM

2864-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld b
ij zware
regenval, mist, sneeuw of een zandstorm
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorlig- ger
• Als u door een stoomwolk of rookwolk rijdt
• Wanneer er wordt gereden op een plek waar de helderheid van he t
omgevingslicht plotseling verandert, zoals bij het in- of uitrijden van een
tunnel
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van tegemoetkomend verkeer, rechtstreeks in de camerasensor schijnt
• Wanneer de omgeving schemerig is, zoals bij zonsopgang of zons onder-
gang of in een tunnel
• Nadat het hybridesysteem is gestart en de auto een poosje heef t stilge-
staan
• Bij het links of rechts afslaan en een paar seconden na het li nks of rechts
afslaan
• Bij het rijden in een bocht en een paar seconden na het rijden in een
bocht
• Als uw auto in een slip raakt
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camerasensor blokkeert
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camerasensor niet goed is uitgeli jnd
• Wanneer de voorzijde van de auto is
verhoogd of verlaagd
C-HR_HV_OM_Europe_OM10538E.b ook Page 286 Friday, September 9, 2016 12:21 PM

2874-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E●
In sommige situaties, zoals onderstaande, wordt er mogelijk onv oldoende
remkracht gegenereerd, waardoor het systeem niet goed werkt:
• Als de functies van het remsysteem niet volledig hun werk kunnen doen, zoals wanneer de onderdelen van het remsysteem zeer koud, zeer heet
of nat zijn
• Als de auto niet goed is onderhouden (remmen of banden zijn ov ermatig
versleten, onjuiste bandenspanning, enz.)
• Wanneer er met de auto wordt gereden op een grindpad of op een ander
glad oppervlak
● Sommige voetgangers, zoals onderstaande, worden mogelijk niet g esigna-
leerd door de radarsensor en de camerasensor, waardoor het syst eem niet
goed werkt
*:
• Voetgangers kleiner dan ongeveer 1 m of groter dan ongeveer 2 m
• Voetgangers die ruimvallende kleding (een regenjas, lange rok, enz.)
dragen waardoor hun silhouet vaag wordt
• Voetgangers die grote bagage dragen, een paraplu vasthouden, enz. die een deel van hun lichaam verbergt
• Voetgangers die voorover buigen of hurken
• Voetgangers die een kinderwagen, rolstoel, fiets of ander voer tuig duwen
• Groepen voetgangers die dicht bij elkaar lopen
• Voetgangers die witte of felle kleding dragen
• Voetgangers in het donker, zoals 's nachts of in een tunnel
• Voetgangers die kleding dragen die bijna dezelfde kleur heeft en even licht is als de omgeving
• Voetgangers in de buurt van muren, hekken, vangrails of grote objecten
• Voetgangers die op een metalen object (putdeksel, staalplaat, enz.) op de weg staan
• Voetgangers die snel lopen
• Voetgangers die abrupt van snelheid veranderen
• Voetgangers die van achter een auto of een groot object vandaa n komen
• Voetgangers die zich heel dicht bij de zijkant van de auto (buitenspiegel, enz.) bevinden
*: Afhankelijk van de regio waarin de auto is verkocht, is de voe tgangerdetec-
tiefunctie mogelijk niet beschikbaar.
C-HR_HV_OM_Europe_OM10538E.b ook Page 287 Friday, September 9, 2016 12:21 PM

2884-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E■
Als het waarschuwingslampje PCS k nippert of gaat branden en er een
waarschuwingsmelding wordt weergegeven op het multi-informatiedis-
play
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verd wijnt de
melding en wordt het systeem ingeschakeld wanneer de condities weer nor-
maal worden:
• Wanneer de radarsensor, de camerasensor of het gebied rondom de
sensor heet is, bijvoorbeeld als de auto in de zon staat
• Wanneer de radarsensor, de camerasensor of het gebied rondom de
sensor koud is, bijvoorbeeld in een extreem koude omgeving
• Wanneer de radarsensor of het grille-embleem vuil is of als er sneeuw,
enz. op zit.
• Als het gedeelte van de voorruit vóór de camerasensor is beslagen of wanneer er condens of ijs op de voorruit zit (Ontwasemen van de voor-
ruit: → Blz. 481)
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de bu urt van de
camerasensor
● Als het waarschuwingslampje PCS blijft knipperen of branden, of als de
waarschuwingsmelding niet verdwijnt, is er mogelijk een storing aanwezig in
het systeem. Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( →Blz. 404), worden ook het Pre-Crash
Brake Assist-systeem en de Pre-Crash Brake-functie uitgeschakeld.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre -Colli-
sion Brake System Unavailable” (VS C uitgeschakeld, Pre-Crash Brake-sys-
teem niet beschikbaar) wordt weergegeven op het multi-informati edisplay.
C-HR_HV_OM_Europe_OM10538E.book Page 288 Friday, September 9, 2016 12:21 PM

289
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_HV_OM_Europe_OM10538E
LDA (Lane Depar ture Alert met
stuurregeling)
*
Als wordt gereden op autowegen en snelwegen met witte (gele) lijnen
waarschuwt deze functie de bestuurder als de auto de rijstrook dreigt
te verlaten en helpt hij om de auto in de rijstrook te houden d oor het
stuurwiel te bedienen.
Het LDA-systeem herkent zicht-
bare witte (gele) lijnen met de
camerasensor aan de bovenzijde
van de voorruit.
∗: Indien aanwezig
Overzicht van functies
C-HR_HV_OM_Europe_OM10538E.b ook Page 289 Friday, September 9, 2016 12:21 PM

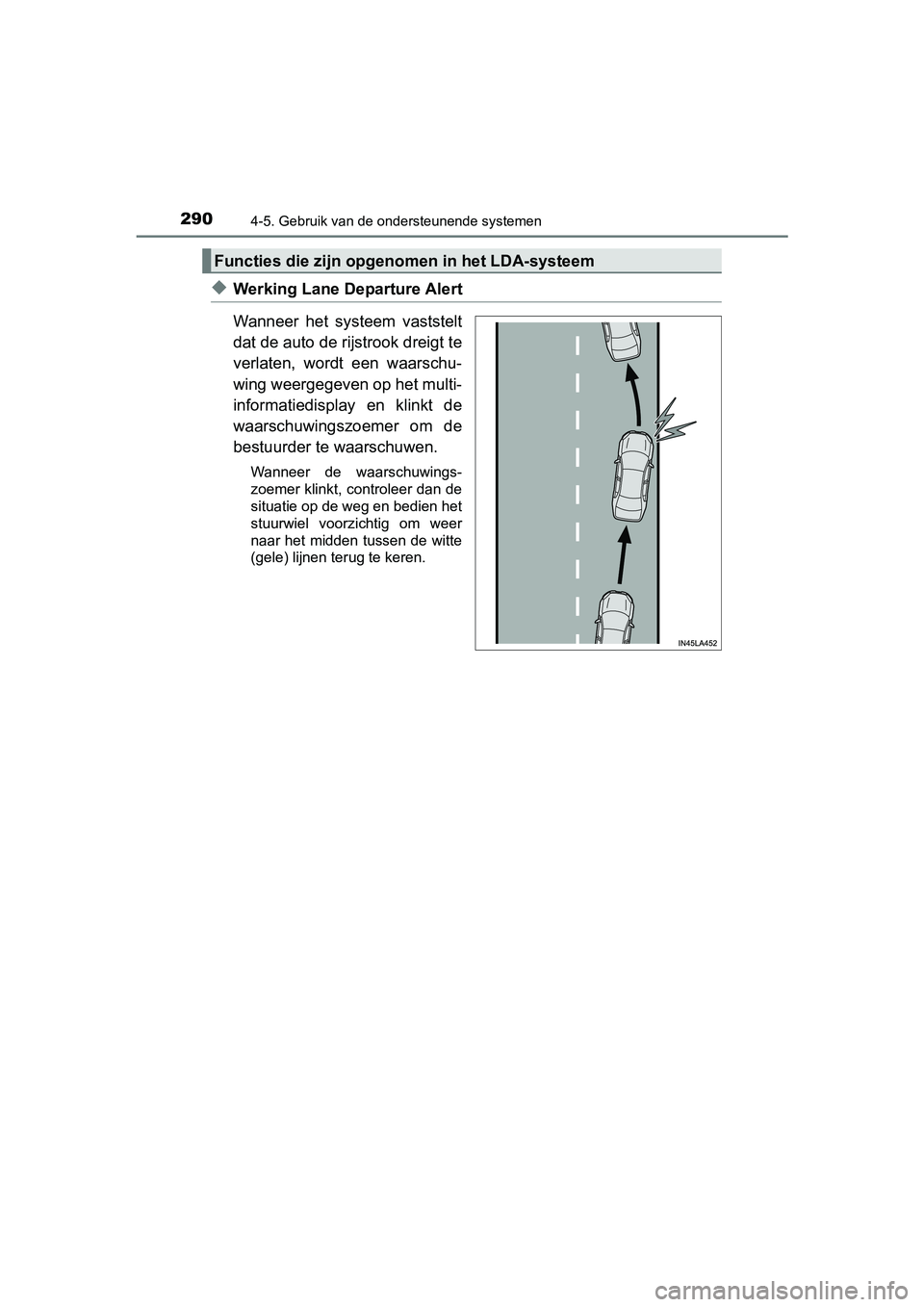

2904-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E
◆Werking Lane Departure Alert
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en klinkt de
waarschuwingszoemer om de
bestuurder te waarschuwen.
Wanneer de waarschuwings-
zoemer klinkt, controleer dan de
situatie op de weg en bedien het
stuurwiel voorzichtig om weer
naar het midden tussen de witte
(gele) lijnen terug te keren.
Functies die zijn opgenomen in het LDA-systeem
C-HR_HV_OM_Europe_OM10538E.b ook Page 290 Friday, September 9, 2016 12:21 PM
