sensor TOYOTA C_HR HYBRID 2017 Instructieboekje (in Dutch)

249
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
C-HR_HV_OM_Europe_OM10538E

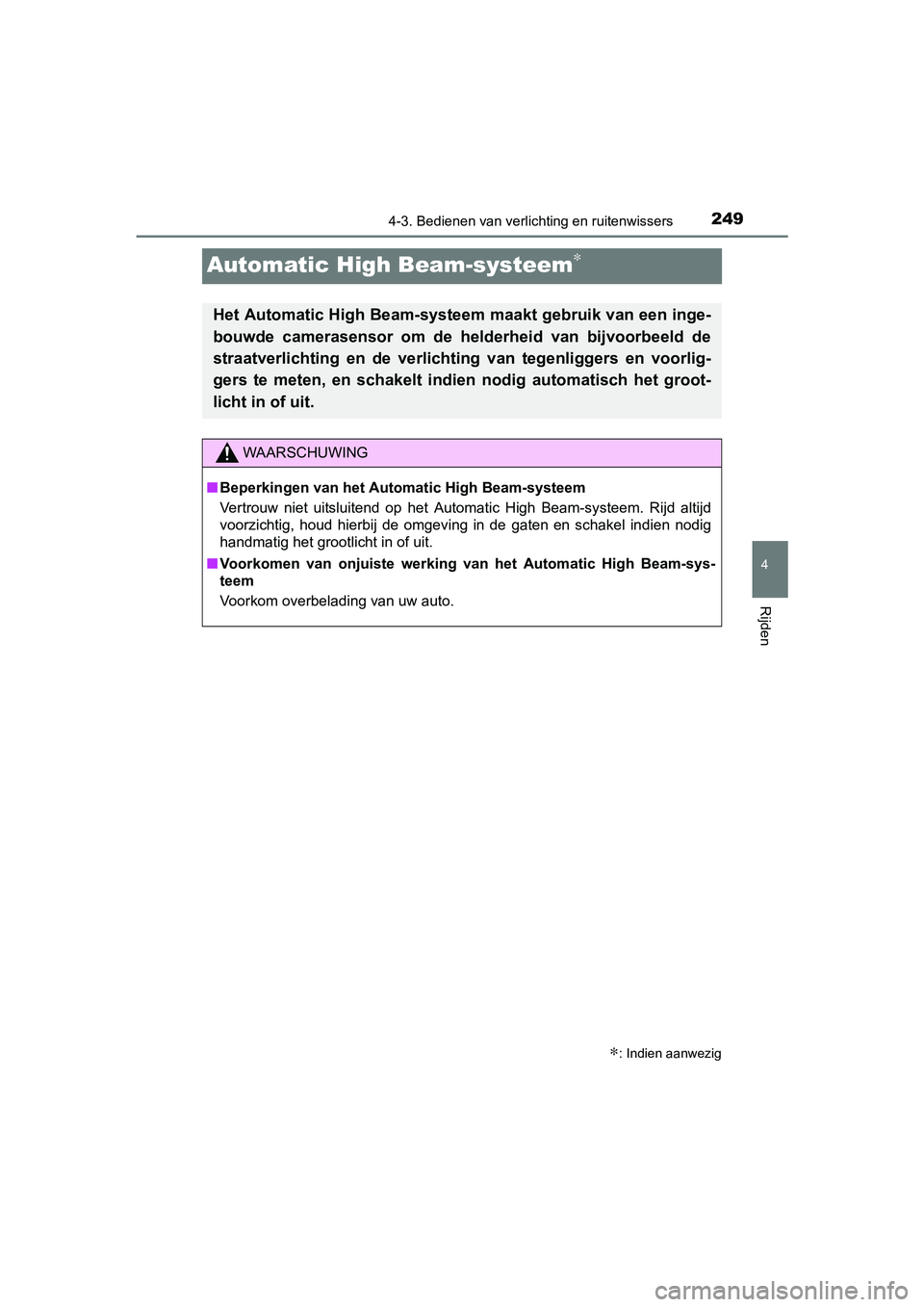

Automatic High Beam-systeem∗
∗: Indien aanwezig
Het Automatic High Beam-syst eem maakt gebruik van een inge-
bouwde camerasensor om de helderheid van bijvoorbeeld de
straatverlichting en de verlichti ng van tegenliggers en voorlig-
gers te meten, en schakelt indien nodig automatisch het groot-
licht in of uit.
WAARSCHUWING
■ Beperkingen van het Automatic High Beam-systeem
Vertrouw niet uitsluitend op het Automatic High Beam-systeem. R ijd altijd
voorzichtig, houd hierbij de omgeving in de gaten en schakel in dien nodig
handmatig het grootlicht in of uit.
■ Voorkomen van onjuiste werking van het Automatic High Beam-sys-
teem
Voorkom overbelading van uw auto.
C-HR_HV_OM_Europe_OM10538E.b ook Page 249 Friday, September 9, 2016 12:21 PM

2524-3. Bedienen van verlichting en ruitenwissers
C-HR_HV_OM_Europe_OM10538E

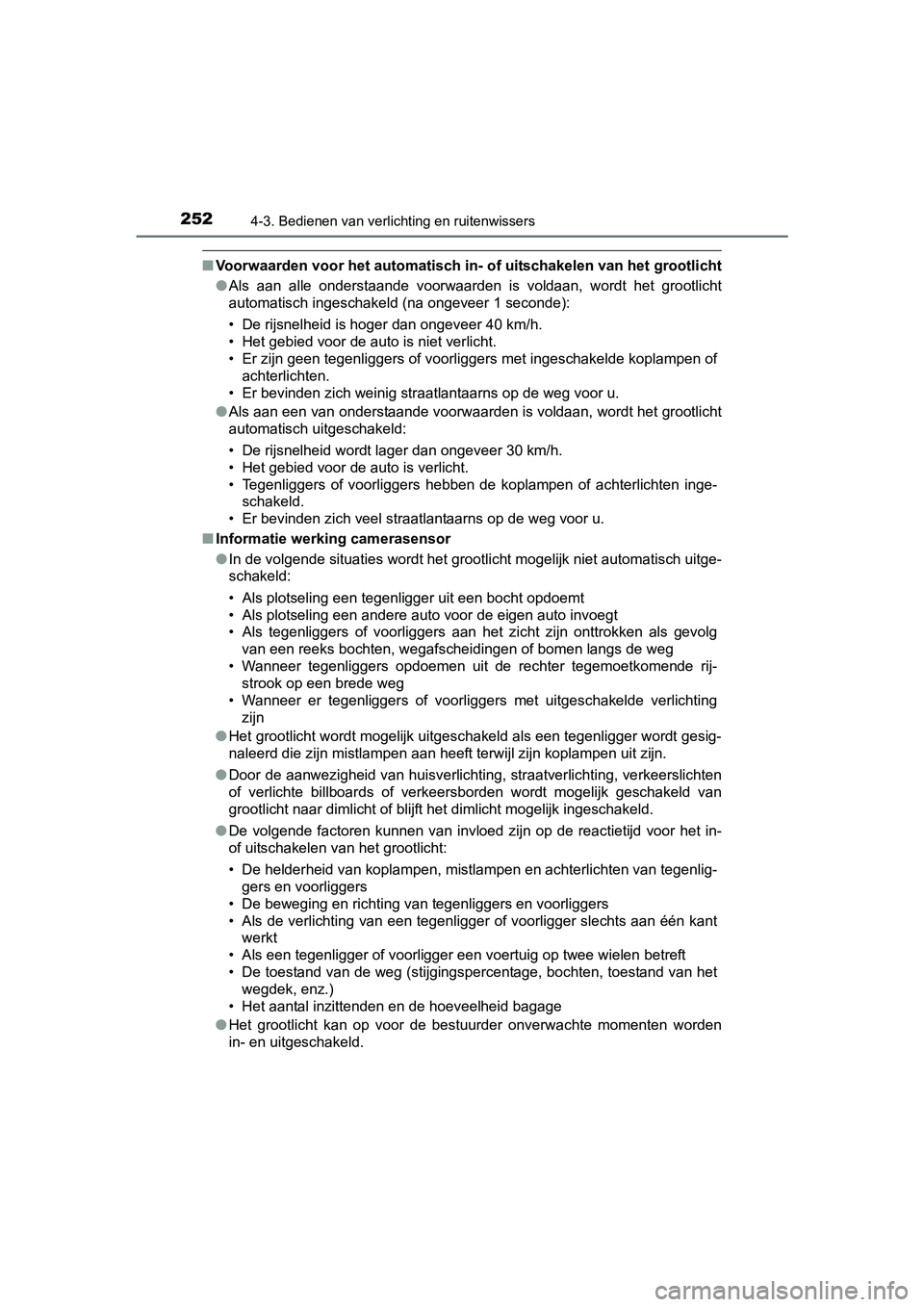

■Voorwaarden voor het automatisch in- of uitschakelen van het grootlicht
● Als aan alle onderstaande voorwaarden is voldaan, wordt het gro otlicht
automatisch ingeschakeld (na ongeveer 1 seconde):
• De rijsnelheid is hoger dan ongeveer 40 km/h.
• Het gebied voor de auto is niet verlicht.
• Er zijn geen tegenliggers of voorliggers met ingeschakelde kop lampen of
achterlichten.
• Er bevinden zich weinig straatlantaarns op de weg voor u.
● Als aan een van onderstaande voorwaarden is voldaan, wordt het grootlicht
automatisch uitgeschakeld:
• De rijsnelheid wordt lager dan ongeveer 30 km/h.
• Het gebied voor de auto is verlicht.
• Tegenliggers of voorliggers hebben de koplampen of achterlicht en inge-
schakeld.
• Er bevinden zich veel straatlantaarns op de weg voor u.
■ Informatie werking camerasensor
●In de volgende situaties wordt het grootlicht mogelijk niet aut omatisch uitge-
schakeld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
• Als tegenliggers of voorliggers aan het zicht zijn onttrokken als gevolg
van een reeks bochten, wegafscheidingen of bomen langs de weg
• Wanneer tegenliggers opdoemen uit de rechter tegemoetkomende r ij-
strook op een brede weg
• Wanneer er tegenliggers of voorliggers met uitgeschakelde verl ichting
zijn
● Het grootlicht wordt mogelijk uitgeschakeld als een tegenligger wordt gesig-
naleerd die zijn mistlampen aan heeft terwijl zijn koplampen ui t zijn.
● Door de aanwezigheid van huisverlichting, straatverlichting, ve rkeerslichten
of verlichte billboards of verkeersborden wordt mogelijk gescha keld van
grootlicht naar dimlicht of blijft het dimlicht mogelijk ingesc hakeld.
● De volgende factoren kunnen van invloed zijn op de reactietijd voor het in-
of uitschakelen van het grootlicht:
• De helderheid van koplampen, mistlampen en achterlichten van t egenlig-
gers en voorliggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voertuig op twee wielen betreft
• De toestand van de weg (stijgingspercentage, bochten, toestand van het
wegdek, enz.)
• Het aantal inzittenden en de hoeveelheid bagage
● Het grootlicht kan op voor de bestuurder onverwachte momenten worden
in- en uitgeschakeld.
C-HR_HV_OM_Europe_OM10538E.b ook Page 252 Friday, September 9, 2016 12:21 PM

2534-3. Bedienen van verlichting en ruitenwissers
4
Rijden

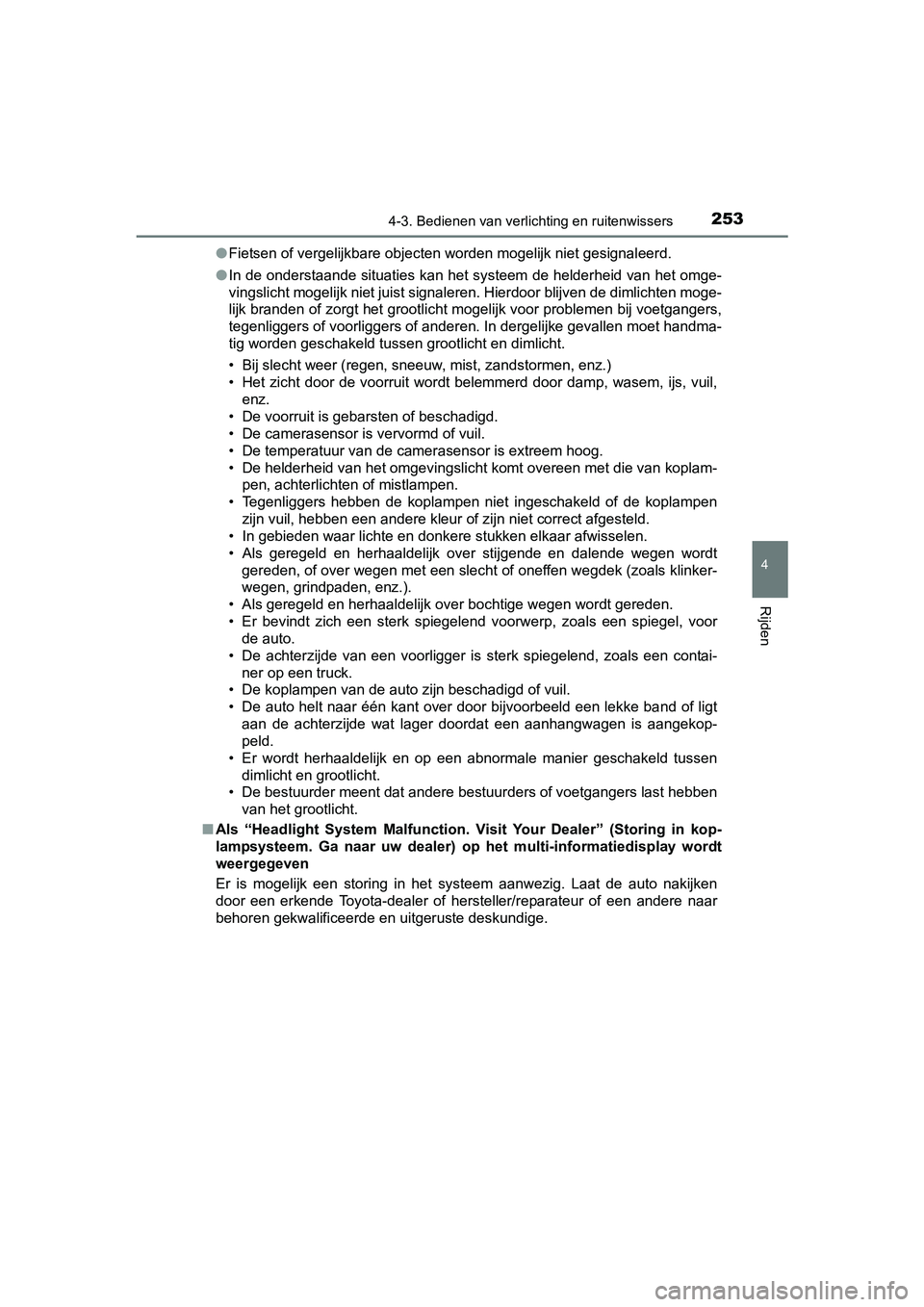

C-HR_HV_OM_Europe_OM10538E●
Fietsen of vergelijkbare objecten worden mogelijk niet gesignal eerd.
● In de onderstaande situaties kan het systeem de helderheid van het omge-
vingslicht mogelijk niet juist signaleren. Hierdoor blijven de dimlichten moge-
lijk branden of zorgt het grootlicht mogelijk voor problemen bij voetgangers,
tegenliggers of voorliggers of anderen. In dergelijke gevallen moet handma-
tig worden geschakeld tussen grootlicht en dimlicht.
• Bij slecht weer (regen, sneeuw, mist, zandstormen, enz.)
• Het zicht door de voorruit wordt belemmerd door damp, wasem, i js, vuil,
enz.
• De voorruit is gebarsten of beschadigd.
• De camerasensor is vervormd of vuil.
• De temperatuur van de camerasensor is extreem hoog.
• De helderheid van het omgevingslicht komt overeen met die van koplam-
pen, achterlichten of mistlampen.
• Tegenliggers hebben de koplampen niet ingeschakeld of de kopla mpen
zijn vuil, hebben een andere kleur of zijn niet correct afgeste ld.
• In gebieden waar lichte en donkere stukken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stijgende en dalende wegen wordt
gereden, of over wegen met een slecht of oneffen wegdek (zoals klinker-
wegen, grindpaden, enz.).
• Als geregeld en herhaaldelijk over bochtige wegen wordt gereden.
• Er bevindt zich een sterk spiegelend voorwerp, zoals een spieg el, voor
de auto.
• De achterzijde van een voorligger is sterk spiegelend, zoals een contai-
ner op een truck.
• De koplampen van de auto zijn beschadigd of vuil.
• De auto helt naar één kant over door bijvoorbeeld een lekke ba nd of ligt
aan de achterzijde wat lager doordat een aanhangwagen is aangek op-
peld.
• Er wordt herhaaldelijk en op een abnormale manier geschakeld t ussen
dimlicht en grootlicht.
• De bestuurder meent dat andere bestuurders of voetgangers last hebben
van het grootlicht.
■ Als “Headlight System Malfunction. Visit Your Dealer” (Storing in kop-
lampsysteem. Ga naar uw dealer) op het multi-informatiedisplay wordt
weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de aut o nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10538E.b ook Page 253 Friday, September 9, 2016 12:21 PM

2564-3. Bedienen van verlichting en ruitenwissers
C-HR_HV_OM_Europe_OM10538E

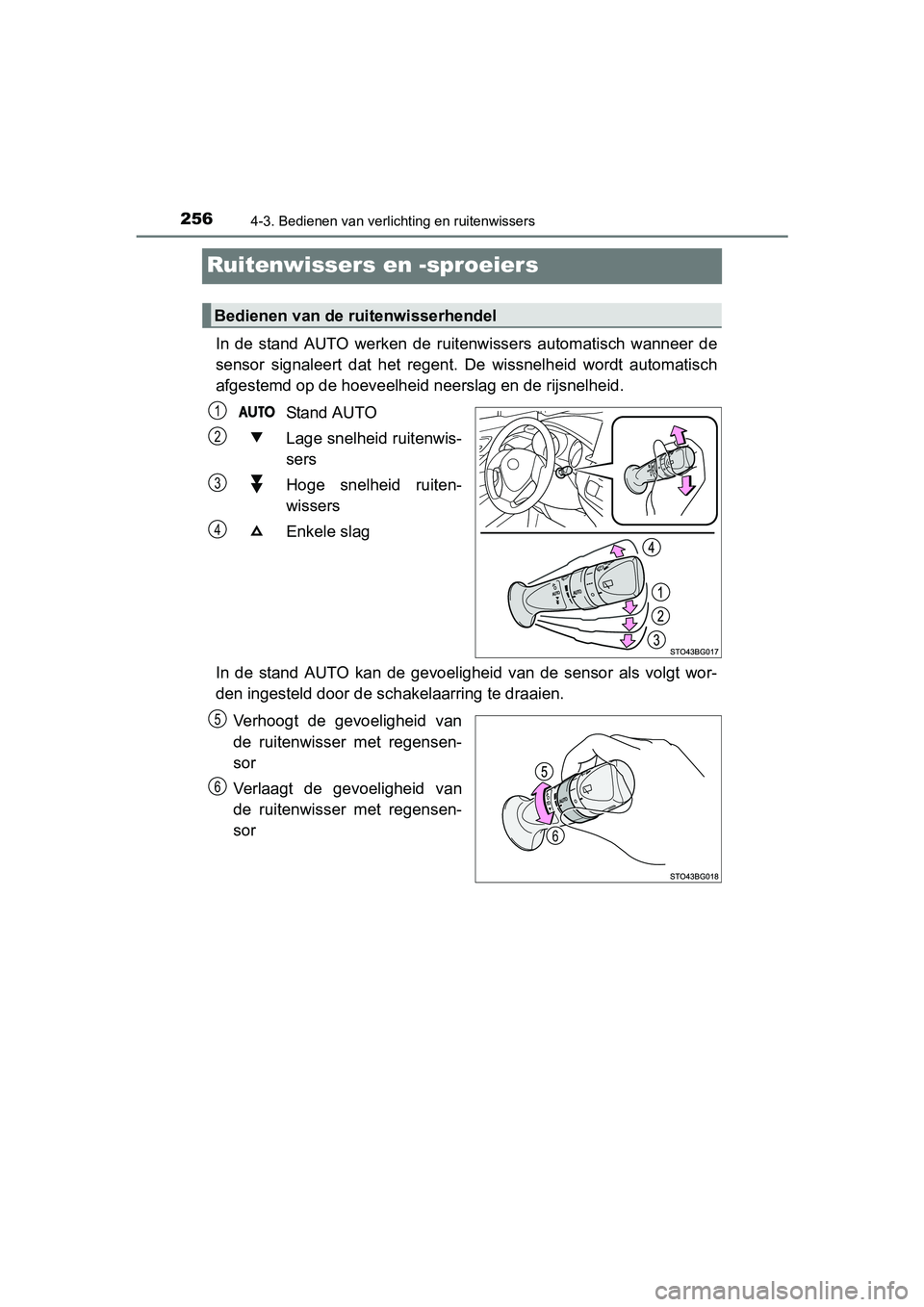

Ruitenwissers en -sproeiers
In de stand AUTO werken de ruit enwissers automatisch wanneer de
sensor signaleert dat het regent. De wissnel heid wordt automatisch
afgestemd op de hoe veelheid neerslag en de rijsnelheid.
Stand AUTO
Lage snelheid ruitenwis-
sers
Hoge snelheid ruiten-
wissers
Enkele slag
In de stand AUTO kan de gevoeligheid van de sensor als volgt wo r-
den ingesteld door de schakelaarring te draaien.
Verhoogt de gevoeligheid van
de ruitenwisser met regensen-
sor
Verlaagt de gevoeligheid van
de ruitenwisser met regensen-
sor
Bedienen van de ruitenwisserhendel
1
2
3
4
6
5
6
C-HR_HV_OM_Europe_OM10538E.b ook Page 256 Friday, September 9, 2016 12:21 PM

2574-3. Bedienen van verlichting en ruitenwissers
4
Rijden
C-HR_HV_OM_Europe_OM10538E

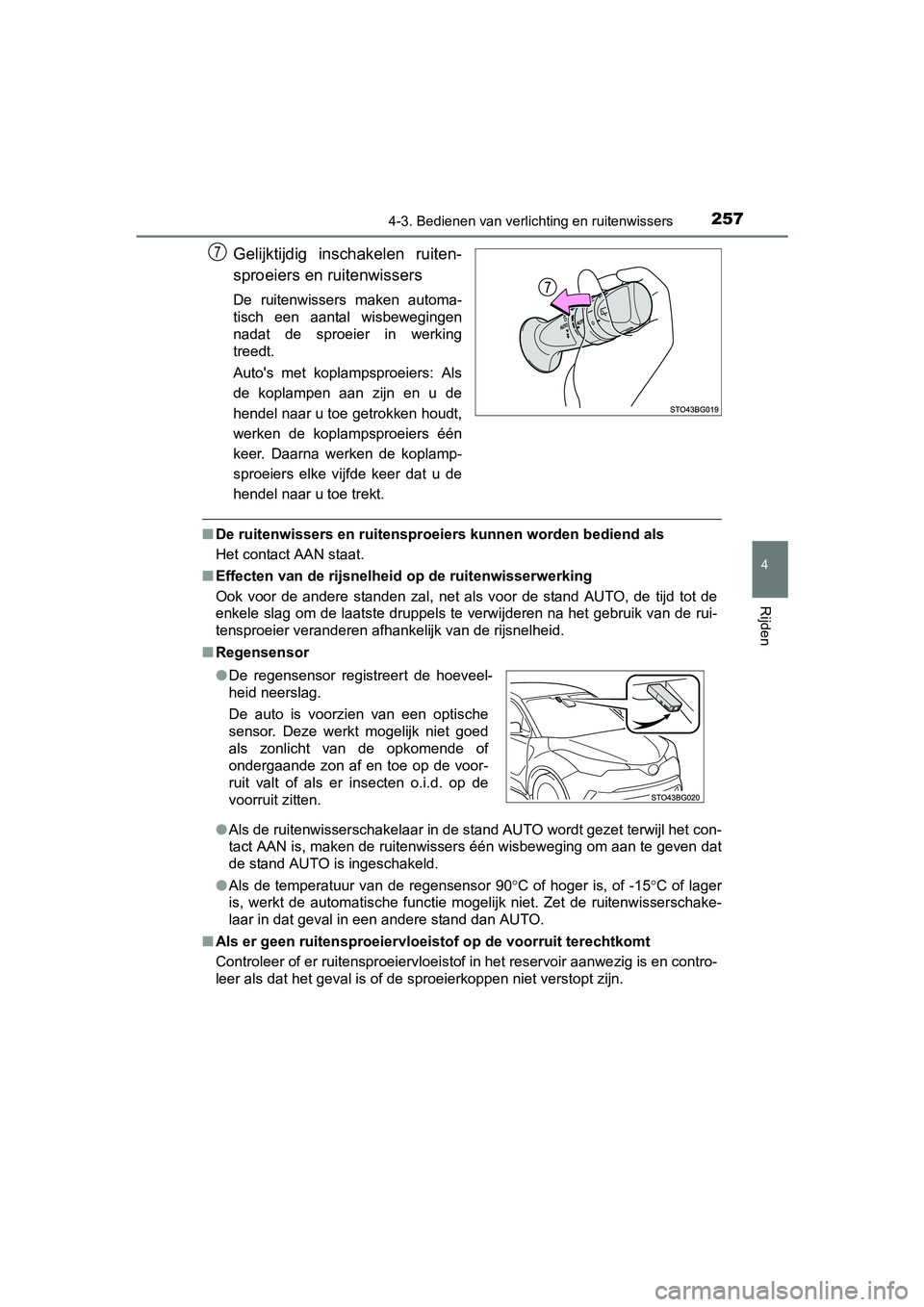

Gelijktijdig inschakelen ruiten-
sproeiers en ruitenwissers
De ruitenwissers maken automa-
tisch een aantal wisbewegingen
nadat de sproeier in werking
treedt.
Auto's met koplampsproeiers: Als
de koplampen aan zijn en u de
hendel naar u toe getrokken houdt,
werken de koplampsproeiers één
keer. Daarna werken de koplamp-
sproeiers elke vijfde keer dat u de
hendel naar u toe trekt.
■De ruitenwissers en ruitensproe iers kunnen worden bediend als
Het contact AAN staat.
■ Effecten van de rijsnelheid op de ruitenwisserwerking
Ook voor de andere standen zal, net als voor de stand AUTO, de tijd tot de
enkele slag om de laatste druppels te verwijderen na het gebruik van de rui-
tensproeier veranderen afhankelijk van de rijsnelheid.
■ Regensensor
●Als de ruitenwisserschakelaar in de stand AUTO wordt gezet terwijl het con-
tact AAN is, maken de ruitenwissers één wisbeweging om aan te geven dat
de stand AUTO is ingeschakeld.
● Als de temperatuur van de regensensor 90 °C of hoger is, of -15 °C of lager
is, werkt de automatische functie mogelijk niet. Zet de ruitenw isserschake-
laar in dat geval in een andere stand dan AUTO.
■ Als er geen ruitensproeiervloeist of op de voorruit terechtkomt
Controleer of er ruitensproeiervloeistof in het reservoir aanwe zig is en contro-
leer als dat het geval is of de sproeierkoppen niet verstopt zi jn.
7
●De regensensor registreert de hoeveel-
heid neerslag.
De auto is voorzien van een optische
sensor. Deze werkt mogelijk niet goed
als zonlicht van de opkomende of
ondergaande zon af en toe op de voor-
ruit valt of als er insecten o.i.d. op de
voorruit zitten.
C-HR_HV_OM_Europe_OM10538E.b ook Page 257 Friday, September 9, 2016 12:21 PM

2584-3. Bedienen van verlichting en ruitenwissers
C-HR_HV_OM_Europe_OM10538E

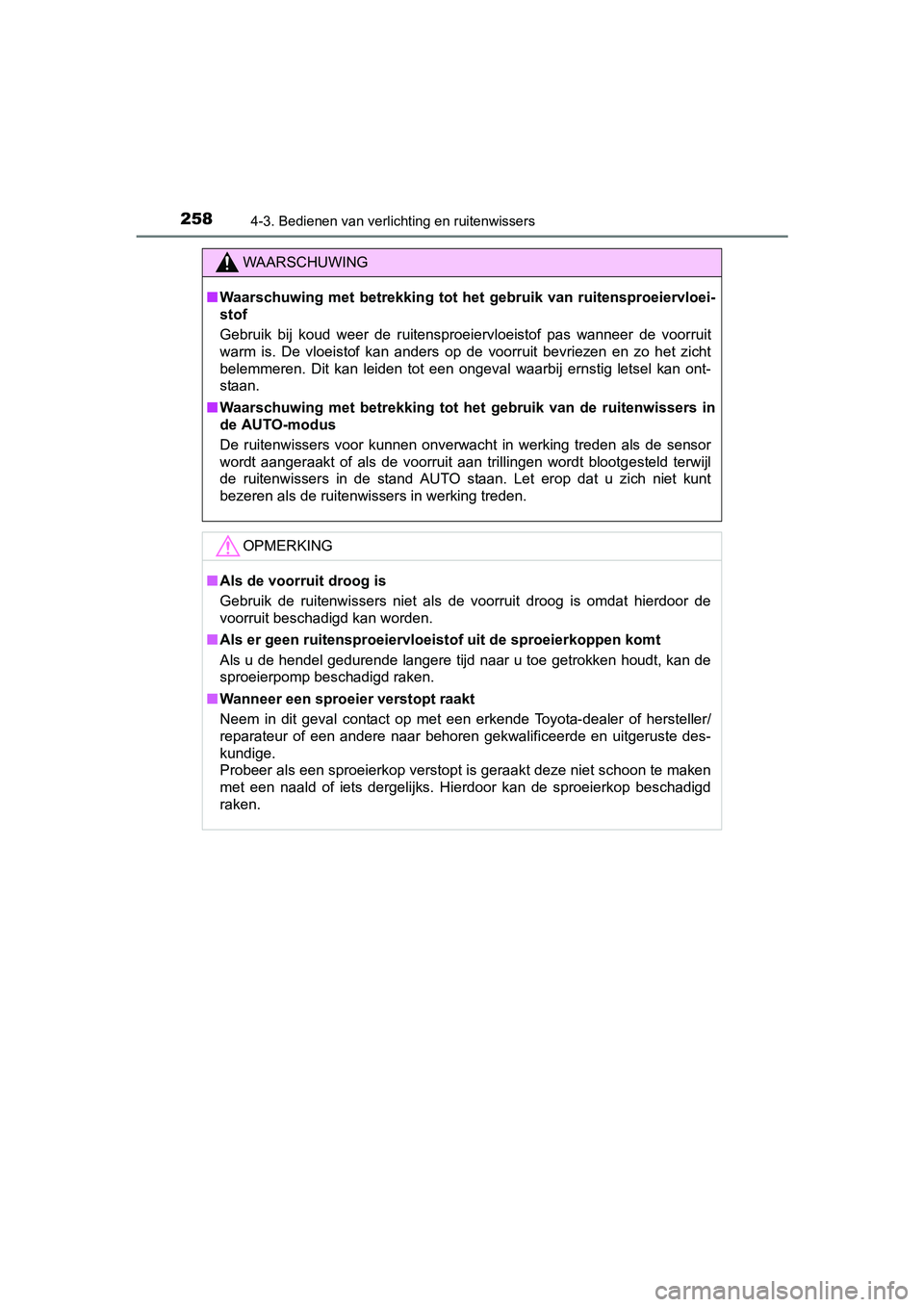

WAARSCHUWING
■Waarschuwing met betrekking tot h et gebruik van ruitensproeiervloei-
stof
Gebruik bij koud weer de ruitensproeiervloeistof pas wanneer de voorruit
warm is. De vloeistof kan anders op de voorruit bevriezen en zo het zicht
belemmeren. Dit kan leiden tot een ongeval waarbij ernstig lets el kan ont-
staan.
■ Waarschuwing met betrekking tot h et gebruik van de ruitenwissers in
de AUTO-modus
De ruitenwissers voor kunnen onverwacht in werking treden als d e sensor
wordt aangeraakt of als de voorruit aan trillingen wordt blootg esteld terwijl
de ruitenwissers in de stand AUTO staan. Let erop dat u zich niet kunt
bezeren als de ruitenwissers in werking treden.
OPMERKING
■ Als de voorruit droog is
Gebruik de ruitenwissers niet als de voorruit droog is omdat hierdoor de
voorruit beschadigd kan worden.
■ Als er geen ruitensproeiervloeistof uit de sproeierkoppen komt
Als u de hendel gedurende langere tijd naar u toe getrokken hou dt, kan de
sproeierpomp beschadigd raken.
■ Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste des-
kundige.
Probeer als een sproeierkop verstopt is geraakt deze niet schoon te maken
met een naald of iets dergelijks. Hierdoor kan de sproeierkop beschadigd
raken.
C-HR_HV_OM_Europe_OM10538E.b ook Page 258 Friday, September 9, 2016 12:21 PM

2694-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E

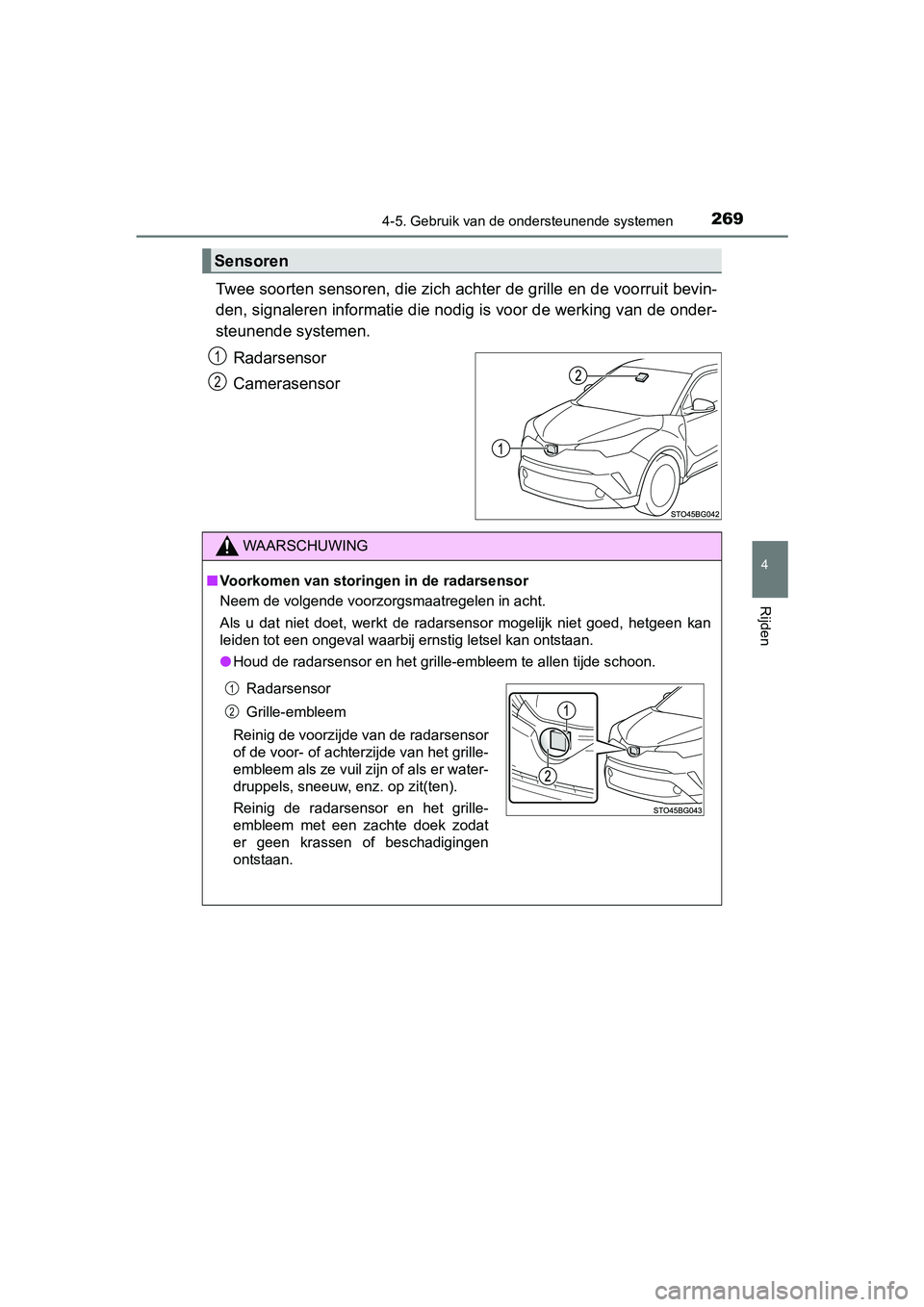

Twee soorten sensoren, die zich achter de grille en de voorruit bevin-
den, signaleren informatie die nodig is voor de werking van de onder-
steunende systemen.
Radarsensor
Camerasensor
Sensoren
1
2
WAARSCHUWING
■Voorkomen van storingen in de radarsensor
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de radarsensor mogelijk niet goed, hetgeen kan
leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
● Houd de radarsensor en het grille-embleem te allen tijde schoon .
Radarsensor
Grille-embleem
Reinig de voorzijde van de radarsensor
of de voor- of achterzijde van het grille-
embleem als ze vuil zijn of als er water-
druppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en het grille-
embleem met een zachte doek zodat
er geen krassen of beschadigingen
ontstaan.1
2
C-HR_HV_OM_Europe_OM10538E.b ook Page 269 Friday, September 9, 2016 12:21 PM

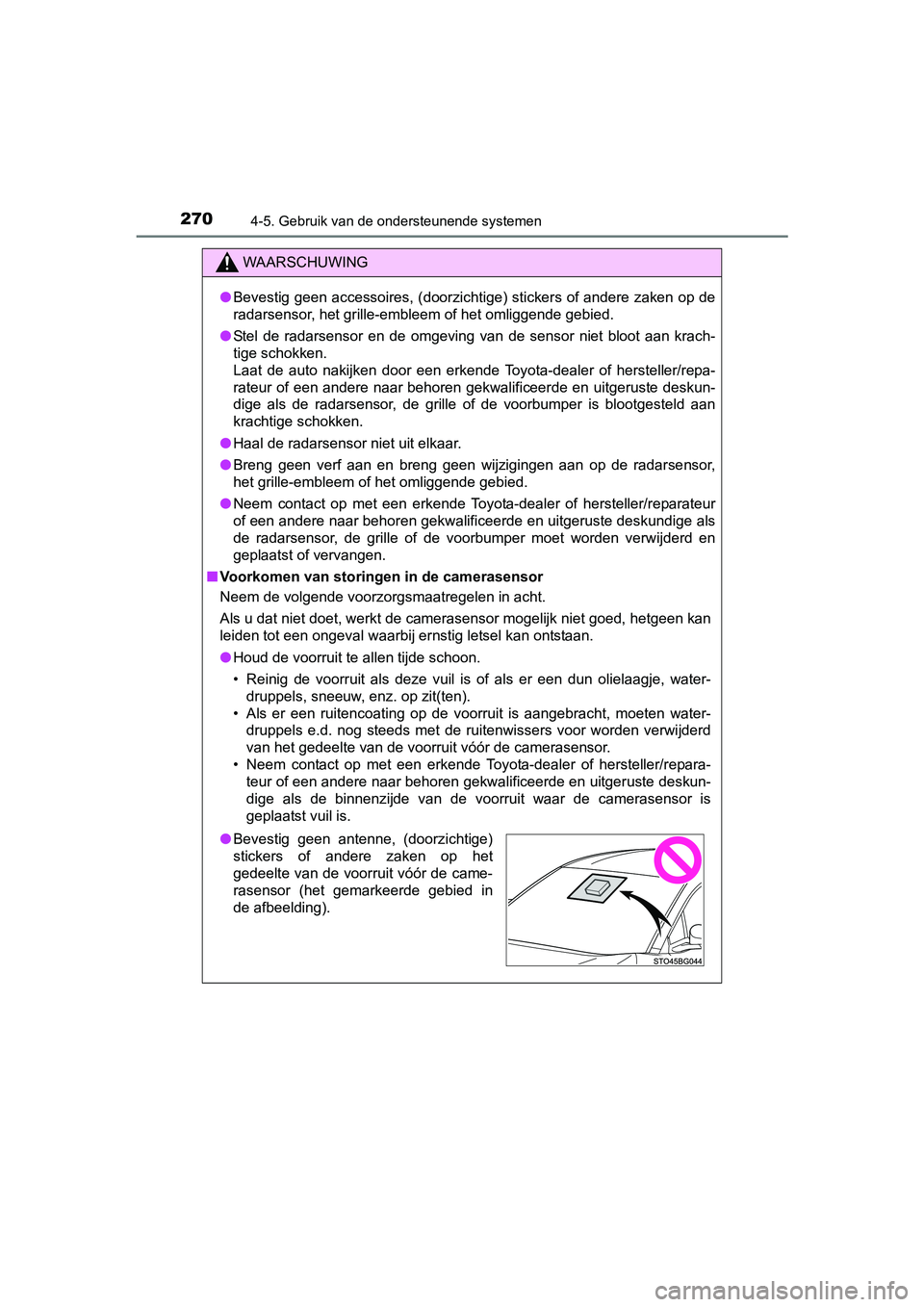

2704-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E
WAARSCHUWING
●Bevestig geen accessoires, (doorzichtige) stickers of andere zaken op de
radarsensor, het grille-embleem of het omliggende gebied.
● Stel de radarsensor en de omgeving van de sensor niet bloot aan krach-
tige schokken.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige als de radarsensor, de grille of de voorbumper is blootgesteld aan
krachtige schokken.
● Haal de radarsensor niet uit elkaar.
● Breng geen verf aan en breng geen wijzigingen aan op de radarse nsor,
het grille-embleem of het omliggende gebied.
● Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
de radarsensor, de grille of de voorbumper moet worden verwijde rd en
geplaatst of vervangen.
■ Voorkomen van storinge n in de camerasensor
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de camerasensor mogelijk niet goed, hetgeen kan
leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
● Houd de voorruit te allen tijde schoon.
• Reinig de voorruit als deze vuil is of als er een dun olielaag je, water-
druppels, sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten water-
druppels e.d. nog steeds met de ruitenwissers voor worden verwi jderd
van het gedeelte van de voorruit vóór de camerasensor.
• Neem contact op met een erkende Toyota-dealer of hersteller/re para-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskun-
dige als de binnenzijde van de voorruit waar de camerasensor is
geplaatst vuil is.
● Bevestig geen antenne, (doorzichtige)
stickers of andere zaken op het
gedeelte van de voorruit vóór de came-
rasensor (het gemarkeerde gebied in
de afbeelding).
C-HR_HV_OM_Europe_OM10538E.b ook Page 270 Friday, September 9, 2016 12:21 PM

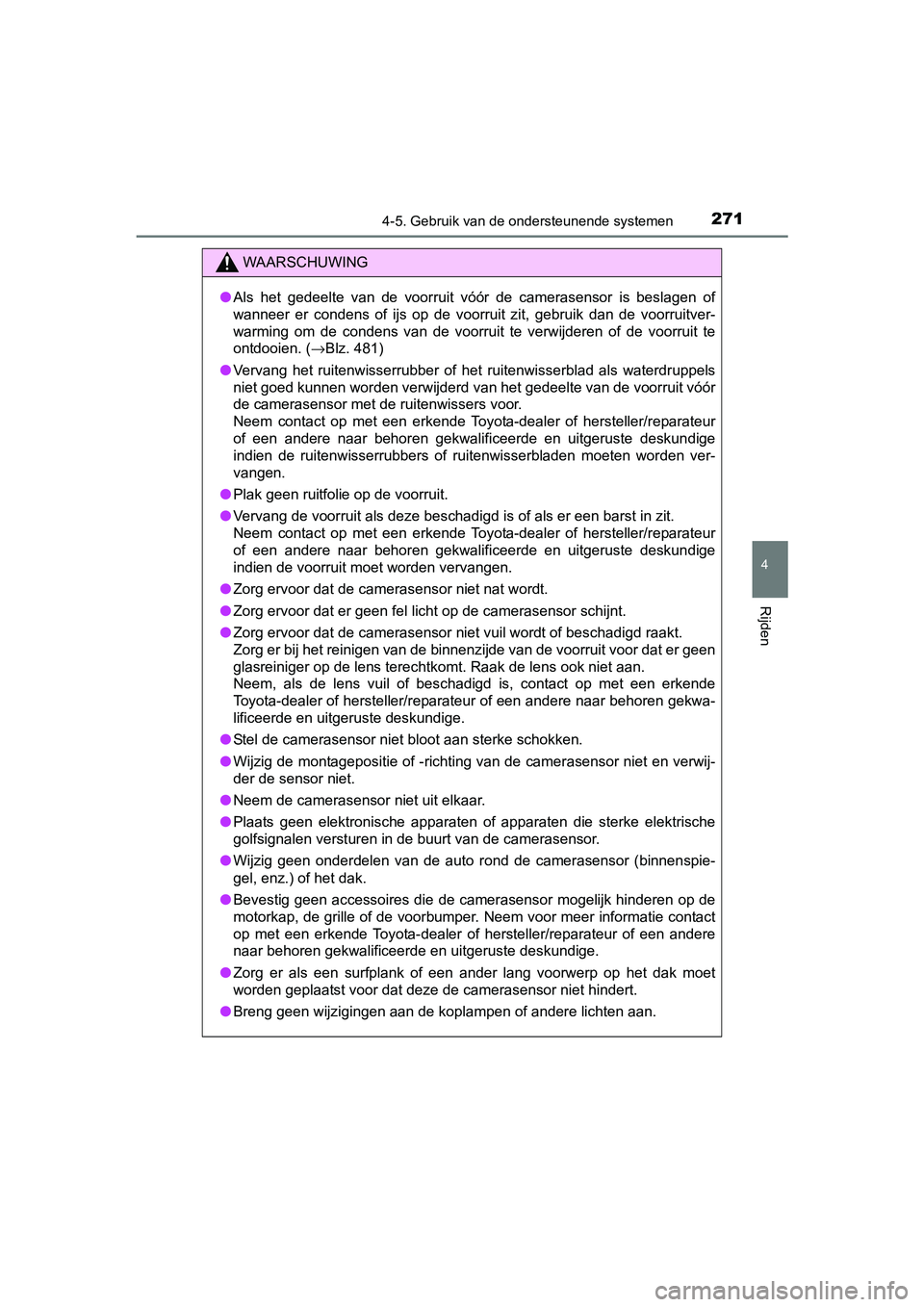

2714-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10538E
WAARSCHUWING
●Als het gedeelte van de voorruit vóór de camerasensor is beslag en of
wanneer er condens of ijs op de voorruit zit, gebruik dan de voorruitver-
warming om de condens van de voorruit te verwijderen of de voorruit te
ontdooien. ( →Blz. 481)
● Vervang het ruitenwisserrubber of het ruitenwisserblad als waterdruppels
niet goed kunnen worden verwijderd van het gedeelte van de voor ruit vóór
de camerasensor met de ruitenwissers voor.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
indien de ruitenwisserrubbers of ruitenwisserbladen moeten word en ver-
vangen.
● Plak geen ruitfolie op de voorruit.
● Vervang de voorruit als deze beschadigd is of als er een barst in zit.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
indien de voorruit moet worden vervangen.
● Zorg ervoor dat de camerasensor niet nat wordt.
● Zorg ervoor dat er geen fel licht op de camerasensor schijnt.
● Zorg ervoor dat de camerasensor niet vuil wordt of beschadigd r aakt.
Zorg er bij het reinigen van de binnenzijde van de voorruit voo r dat er geen
glasreiniger op de lens terechtkomt. Raak de lens ook niet aan.
Neem, als de lens vuil of beschadigd is, contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwa-
lificeerde en uitgeruste deskundige.
● Stel de camerasensor niet bloot aan sterke schokken.
● Wijzig de montagepositie of -richting van de camerasensor niet en verwij-
der de sensor niet.
● Neem de camerasensor niet uit elkaar.
● Plaats geen elektronische apparaten of apparaten die sterke ele ktrische
golfsignalen versturen in de buurt van de camerasensor.
● Wijzig geen onderdelen van de auto rond de camerasensor (binnen spie-
gel, enz.) of het dak.
● Bevestig geen accessoires die de camerasensor mogelijk hinderen op de
motorkap, de grille of de voorbumper. Neem voor meer informatie contact
op met een erkende Toyota-dealer of hersteller/reparateur of ee n andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Zorg er als een surfplank of een ander lang voorwerp op het dak moet
worden geplaatst voor dat deze de camerasensor niet hindert.
● Breng geen wijzigingen aan de koplampen of andere lichten aan.
C-HR_HV_OM_Europe_OM10538E.b ook Page 271 Friday, September 9, 2016 12:21 PM

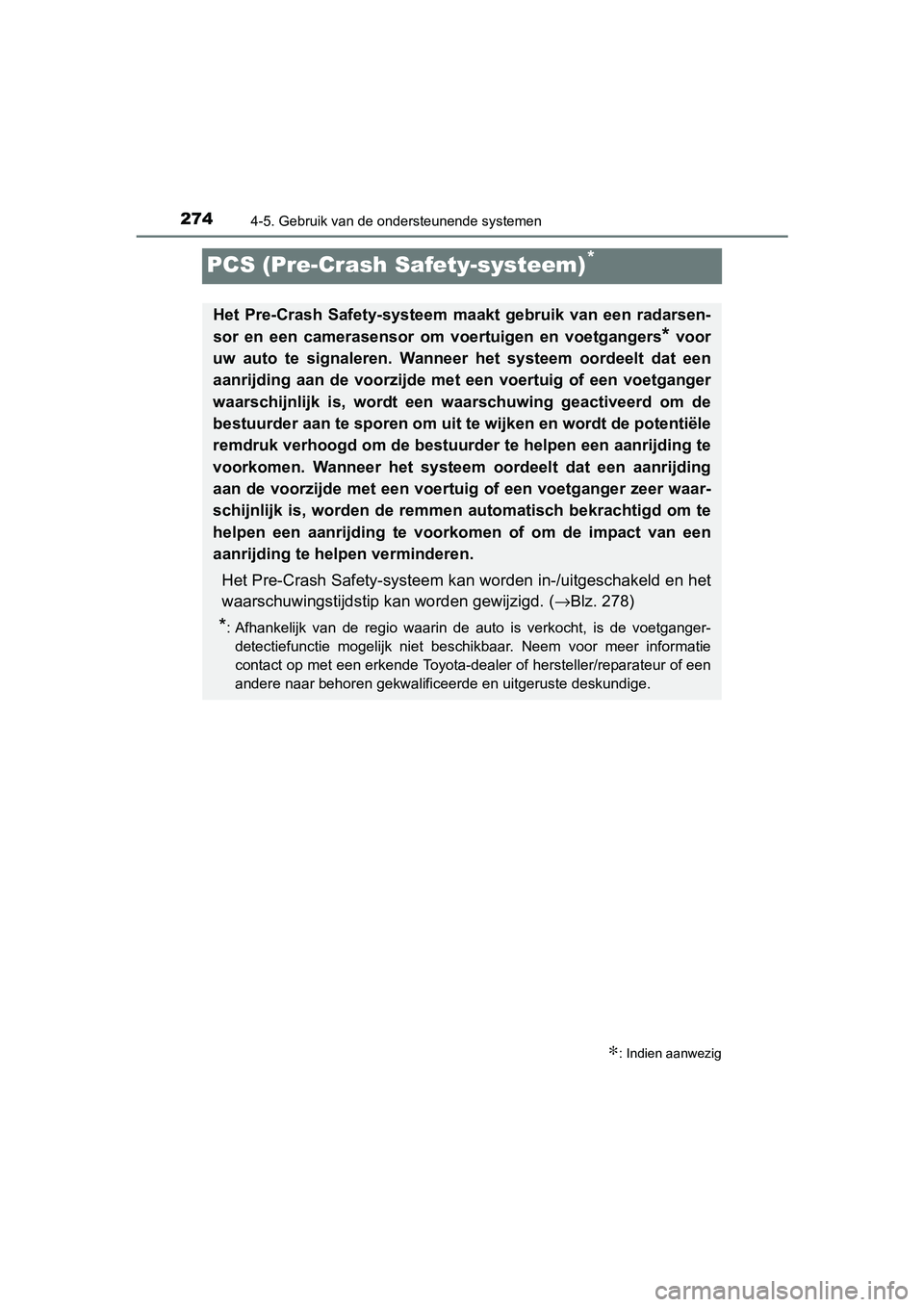

2744-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10538E
PCS (Pre-Crash Safety-systeem)*
∗: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van een radarsen-
sor en een camerasensor om voertuigen en voetgangers
* voor
uw auto te signaleren. Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde met een voertuig of een voetganger
waarschijnlijk is, wordt een waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiële
remdruk verhoogd om de bestuurder te helpen een aanrijding te
voorkomen. Wanneer het systeem oordeelt dat een aanrijding
aan de voorzijde met een voertuig of een voetganger zeer waar-
schijnlijk is, worden de remmen automatisch bekrachtigd om te
helpen een aanrijding te voorko men of om de impact van een
aanrijding te hel pen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en he t
waarschuwingstijdstip k an worden gewijzigd. (→Blz. 278)
*: Afhankelijk van de regio waarin de auto is verkocht, is de voe tganger-
detectiefunctie mogelijk niet beschikbaar. Neem voor meer infor matie
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10538E.b ook Page 274 Friday, September 9, 2016 12:21 PM
