TOYOTA C_HR HYBRID 2017 Návod na použitie (in Slovakian)

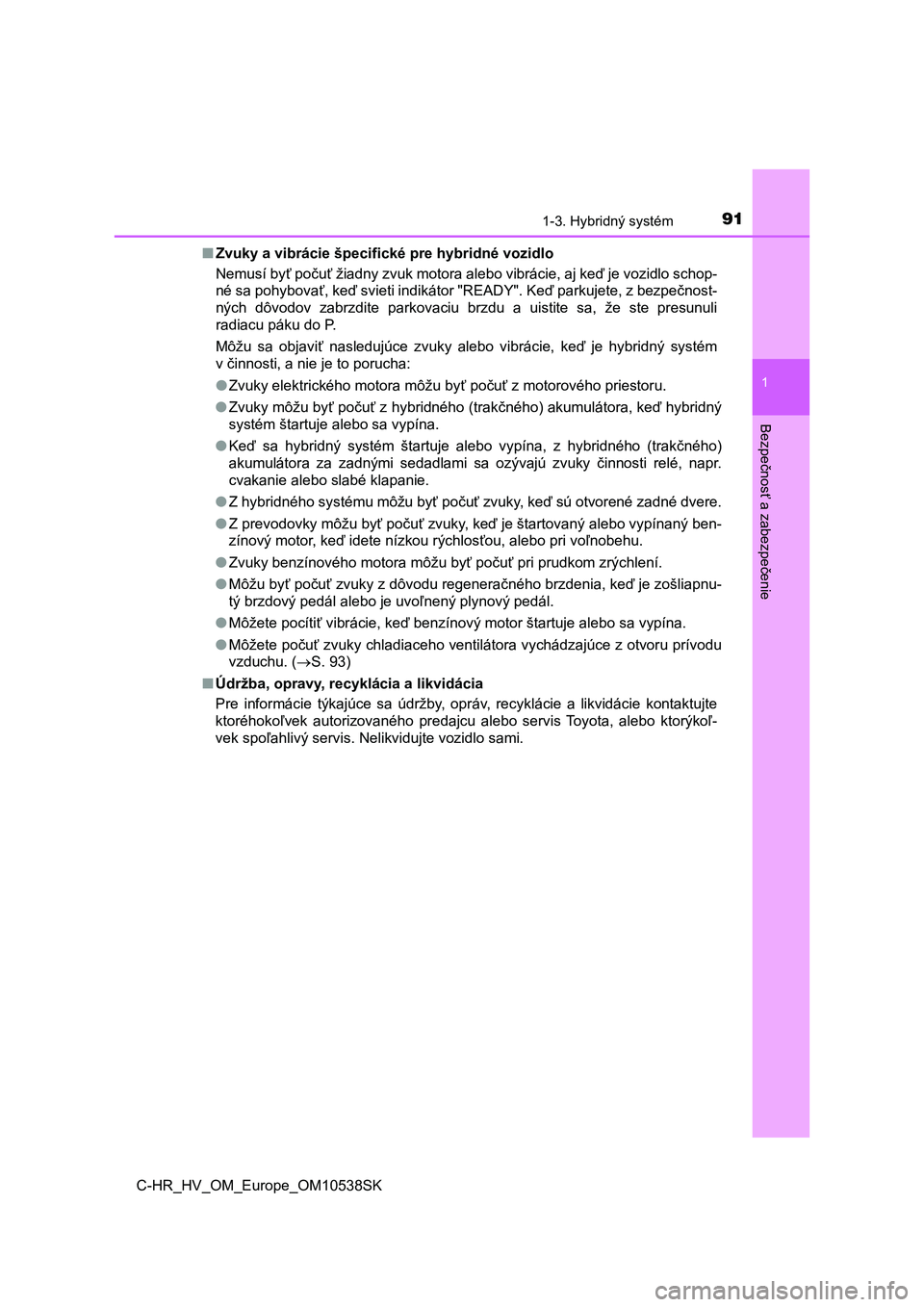

911-3. Hybridný systém
1
Bezpečnosť a zabezpečenie
C-HR_HV_OM_Europe_OM10538SK■Zvuky a vibrácie špecifické pre hybridné vozidlo
Nemusí byť počuť žiadny zvuk motora alebo vibrácie, aj keď je vozidlo schop-
né sa pohybovať, keď svieti indikátor "READY". Keď parkujete, z bezpečnost-
ných dôvodov zabrzdite parkovaciu brzdu a uistite sa, že ste presunuli
radiacu páku do P.
Môžu sa objaviť nasledujúce zvuky alebo vibrácie, keď je hybridný systém
v činnosti, a nie je to porucha:
●<003d00590058004e005c00030048004f0048004e00570055004c0046004e0070004b0052000300500052005700520055004400030050007b00e5005800030045005c012200030053005200fe005801220003005d0003005000520057005200550052005900
70004b0052000300530055004c004800560057005200550058[.
●Zvuky môžu byť počuť z hybridného (trakčného) akumulátora, keď hybridný
systém štartuje alebo sa vypína.
●Keď sa hybridný systém štartuje alebo vypína, z hybridného (trakčného)
akumulátora za zadnými sedadlami sa ozývajú zvuky činnosti relé, napr.
cvakanie alebo slabé klapanie.
●Z hybridného systému môžu byť počuť zvuky, keď sú otvorené zadné dvere.
●Z prevodovky môžu byť počuť zvuky, keď je štartovaný alebo vypínaný ben-
zínový motor, keď idete nízkou rýchlosťou, alebo pri voľnobehu.
●Zvuky benzínového motora môžu byť počuť pri prudkom zrýchlení.
●Môžu byť počuť zvuky z dôvodu regeneračného brzdenia, keď je zošliapnu-
tý brzdový pedál alebo je uvoľnený plynový pedál.
●<0030007b00e5004800570048000300530052004600740057004c012200030059004c0045005500690046004c0048000f0003004e004801070003004500480051005d007400510052005900ea000300500052005700520055000300e3005700440055005700
58004d004800030044004f0048004500520003005600440003[vypína.
●Môžete počuť zvuky chladiaceho ventilátora vychádzajúce z otvoru prívodu
vzduchu. (S. 93)
■Údržba, opravy, recyklácia a likvidácia
Pre informácie týkajúce sa údržby, opráv, recyklácie a likvidácie kontaktujte
ktoréhokoľvek autorizovaného predajcu alebo servis Toyota, alebo ktorýkoľ-
vek spoľahlivý servis. Nelikvidujte vozidlo sami.

921-3. Hybridný systém
C-HR_HV_OM_Europe_OM10538SK

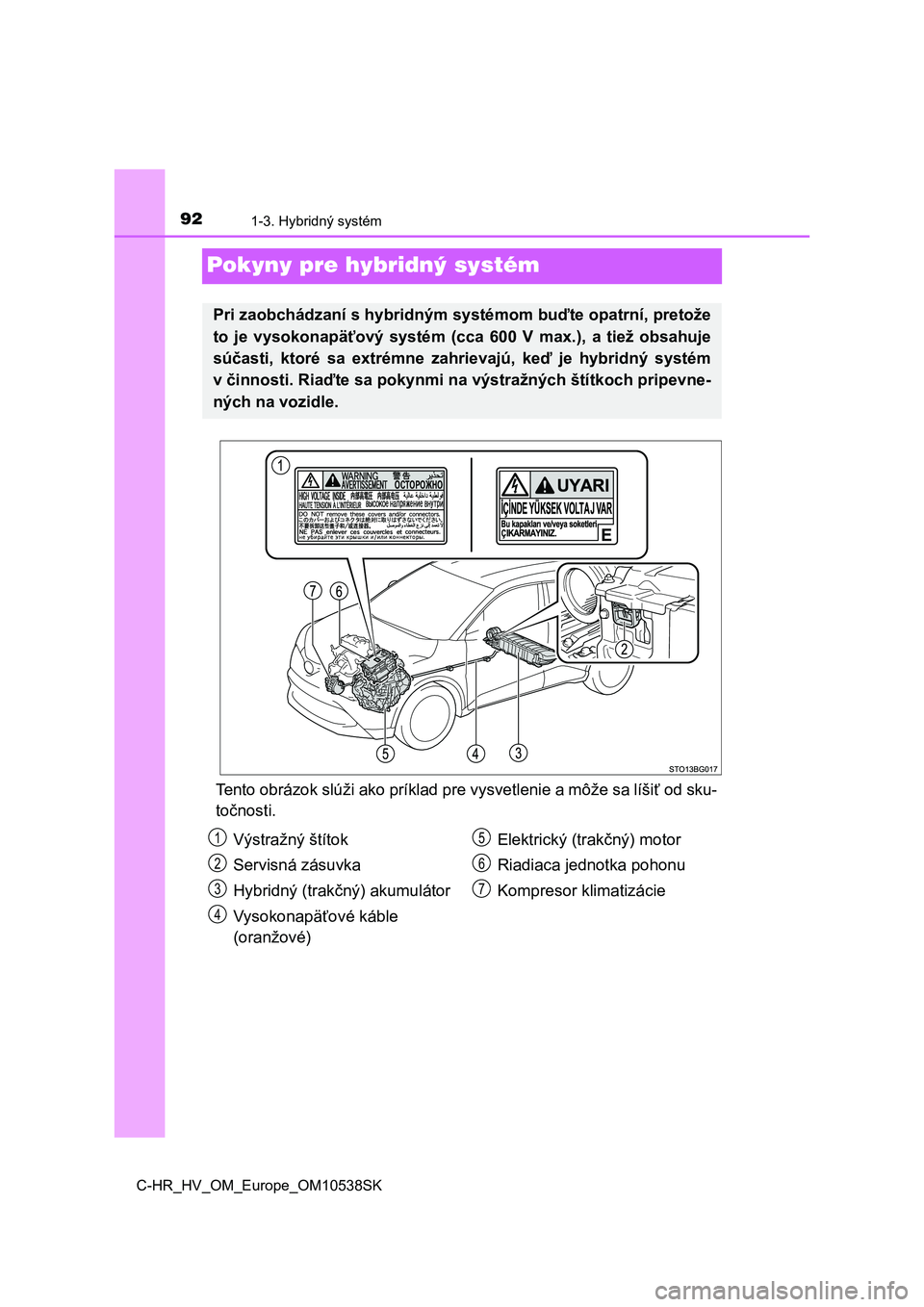

Pokyny pre hybridný systém
Tento obrázok slúži ako príklad pre vysvetlenie a môže sa líšiť od sku-
točnosti.
Pri zaobchádzaní s hybridným systémom buďte opatrní, pretože
to je vysokonapäťový systém (cca 600 V max.), a tiež obsahuje
súčasti, ktoré sa extrémne zahrievajú, keď je hybridný systém
v činnosti. Riaďte sa pokynmi na výstražných štítkoch pripevne-
ných na vozidle.
Výstražný štítok
Servisná zásuvka
Hybridný (trakčný) akumulátor
Vysokonapäťové káble
(oranžové)Elektrický (trakčný) motor
Riadiaca jednotka pohonu
Kompresor klimatizácie1
2
3
4
5
6
7

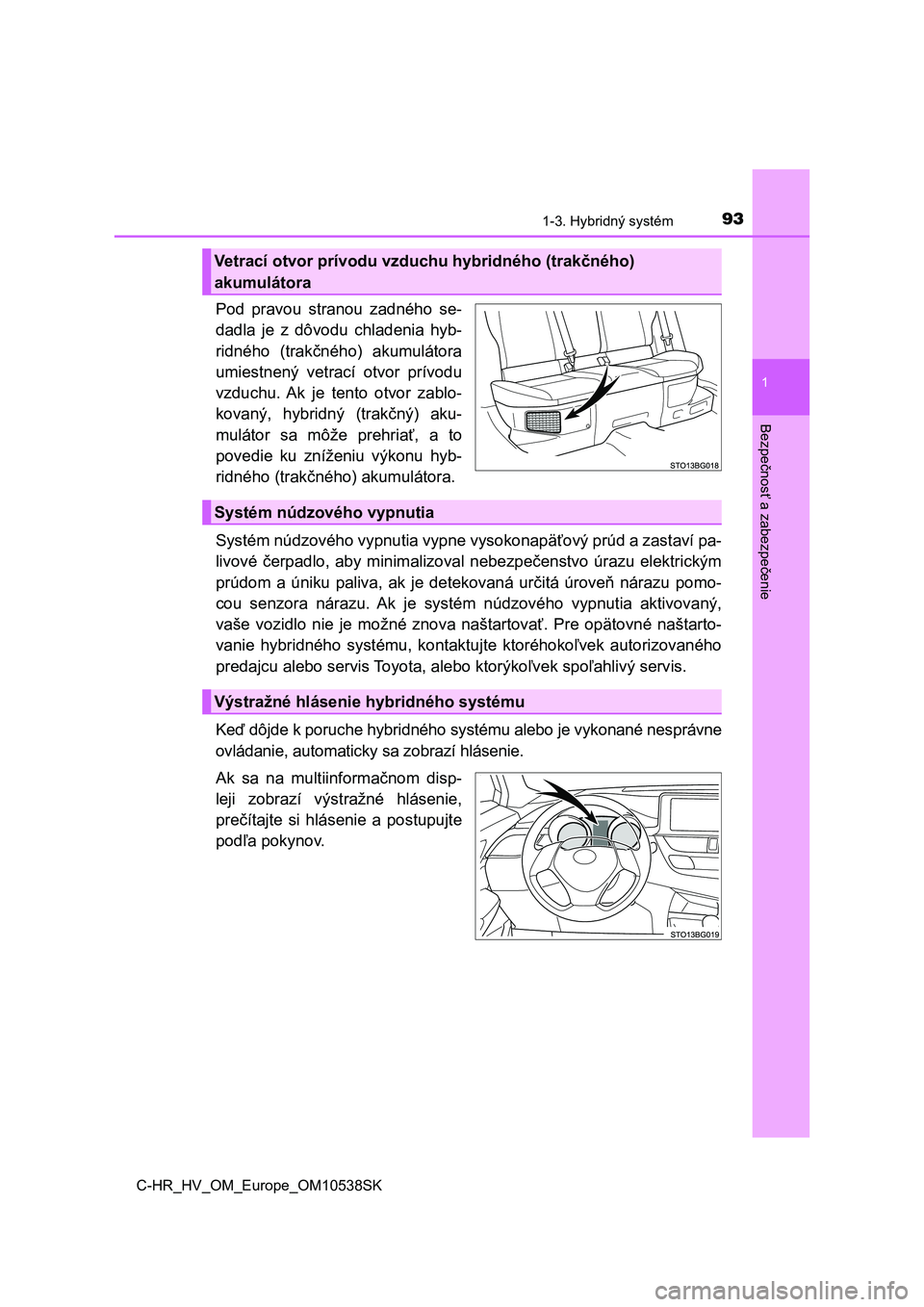

931-3. Hybridný systém
1
Bezpečnosť a zabezpečenie
C-HR_HV_OM_Europe_OM10538SK
Pod pravou stranou zadného se-
dadla je z dôvodu chladenia hyb-
ridného (trakčného) akumulátora
umiestnený vetrací otvor prívodu
vzduchu. Ak je tento otvor zablo-
kovaný, hybridný (trakčný) aku-
mulátor sa môže prehriať, a to
povedie ku zníženiu výkonu hyb-
ridného (trakčného) akumulátora.
Systém núdzového vypnutia vypne vysokonapäťový prúd a zastaví pa-
livové čerpadlo, aby minimalizoval nebezpečenstvo úrazu elektrickým
prúdom a úniku paliva, ak je detekovaná určitá úroveň nárazu pomo-
cou senzora nárazu. Ak je systém núdzového vypnutia aktivovaný,
vaše vozidlo nie je možné znova naštartovať. Pre opätovné naštarto-
vanie hybridného systému, kontaktujte ktoréhokoľvek autorizovaného
predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.
Keď dôjde k poruche hybridného systému alebo je vykonané nesprávne
ovládanie, automaticky sa zobrazí hlásenie.
Ak sa na multiinformačnom disp-
leji zobrazí výstražné hlásenie,
prečítajte si hlásenie a postupujte
podľa pokynov.
Vetrací otvor prívodu vzduchu hybridného (trakčného)
akumulátora
Systém núdzového vypnutia
Výstražné hlásenie hybridného systému

941-3. Hybridný systém
C-HR_HV_OM_Europe_OM10538SK

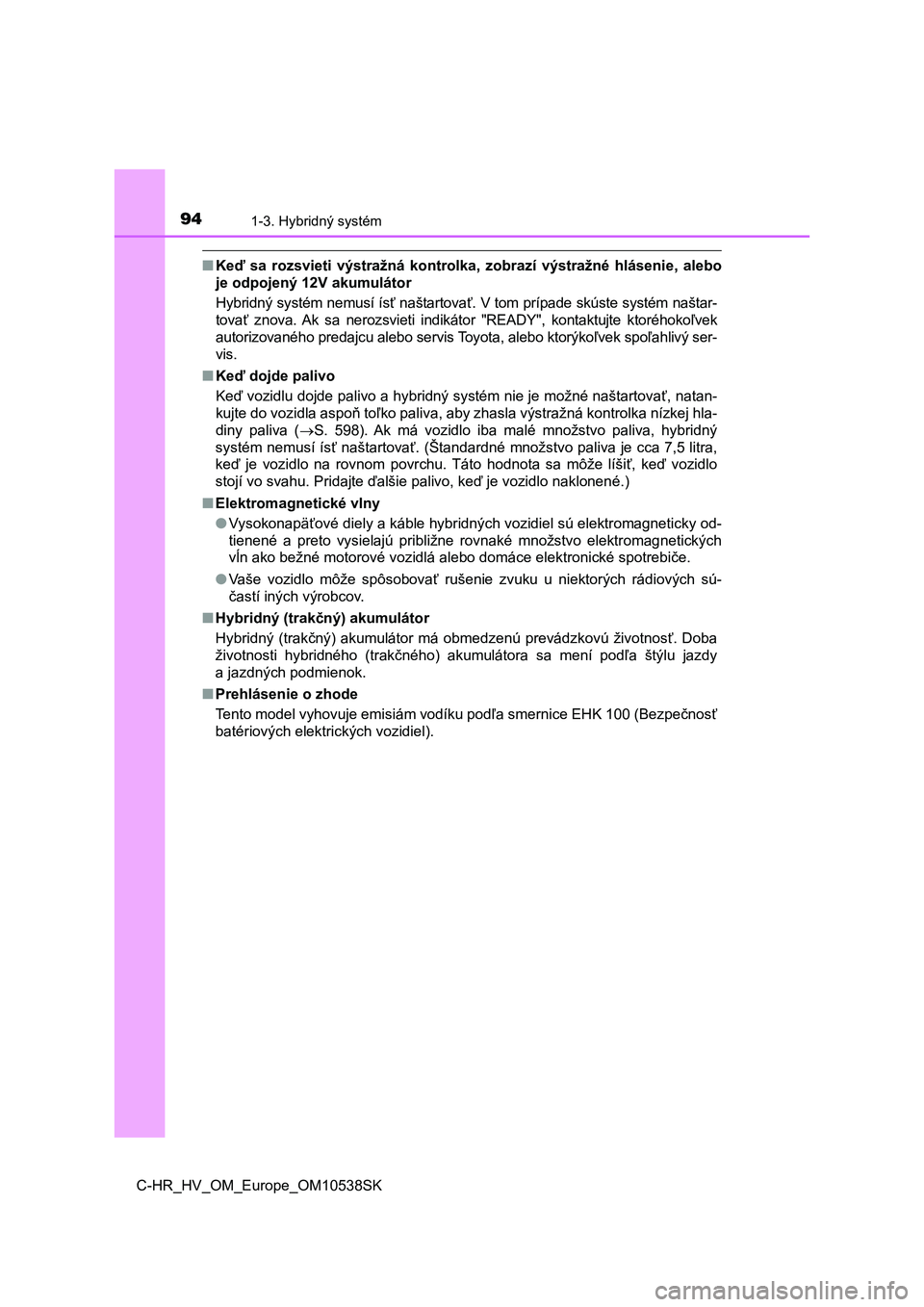

■Keď sa rozsvieti výstražná kontrolka, zobrazí výstražné hlásenie, alebo
je odpojený 12V akumulátor
Hybridný systém nemusí ísť naštartovať. V tom prípade skúste systém naštar-
tovať znova. Ak sa nerozsvieti indikátor "READY", kontaktujte ktoréhokoľvek
autorizovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý ser-
vis.
■Keď dojde palivo
Keď vozidlu dojde palivo a hybridný systém nie je možné naštartovať, natan-
kujte do vozidla aspoň toľko paliva, aby zhasla výstražná kontrolka nízkej hla-
diny paliva (S. 598). Ak má vozidlo iba malé množstvo paliva, hybridný
systém nemusí ísť naštartovať. (Štandardné množstvo paliva je cca 7,5 litra,
keď je vozidlo na rovnom povrchu. Táto hodnota sa môže líšiť, keď vozidlo
stojí vo svahu. Pridajte ďalšie palivo, keď je vozidlo naklonené.)
■Elektromagnetické vlny
●Vysokonapäťové diely a káble hybridných vozidiel sú elektromagneticky od-
tienené a preto vysielajú približne rovnaké množstvo elektromagnetických
vĺn ako bežné motorové vozidlá alebo domáce elektronické spotrebiče.
●Vaše vozidlo môže spôsobovať rušenie zvuku u niektorých rádiových sú-
častí iných výrobcov.
■Hybridný (trakčný) akumulátor
Hybridný (trakčný) akumulátor má obmedzenú prevádzkovú životnosť. Doba
životnosti hybridného (trakčného) akumulátora sa mení podľa štýlu jazdy
a jazdných podmienok.
■Prehlásenie o zhode
Tento model vyhovuje emisiám vodíku podľa smernice EHK 100 (Bezpečnosť
batériových elektrických vozidiel).

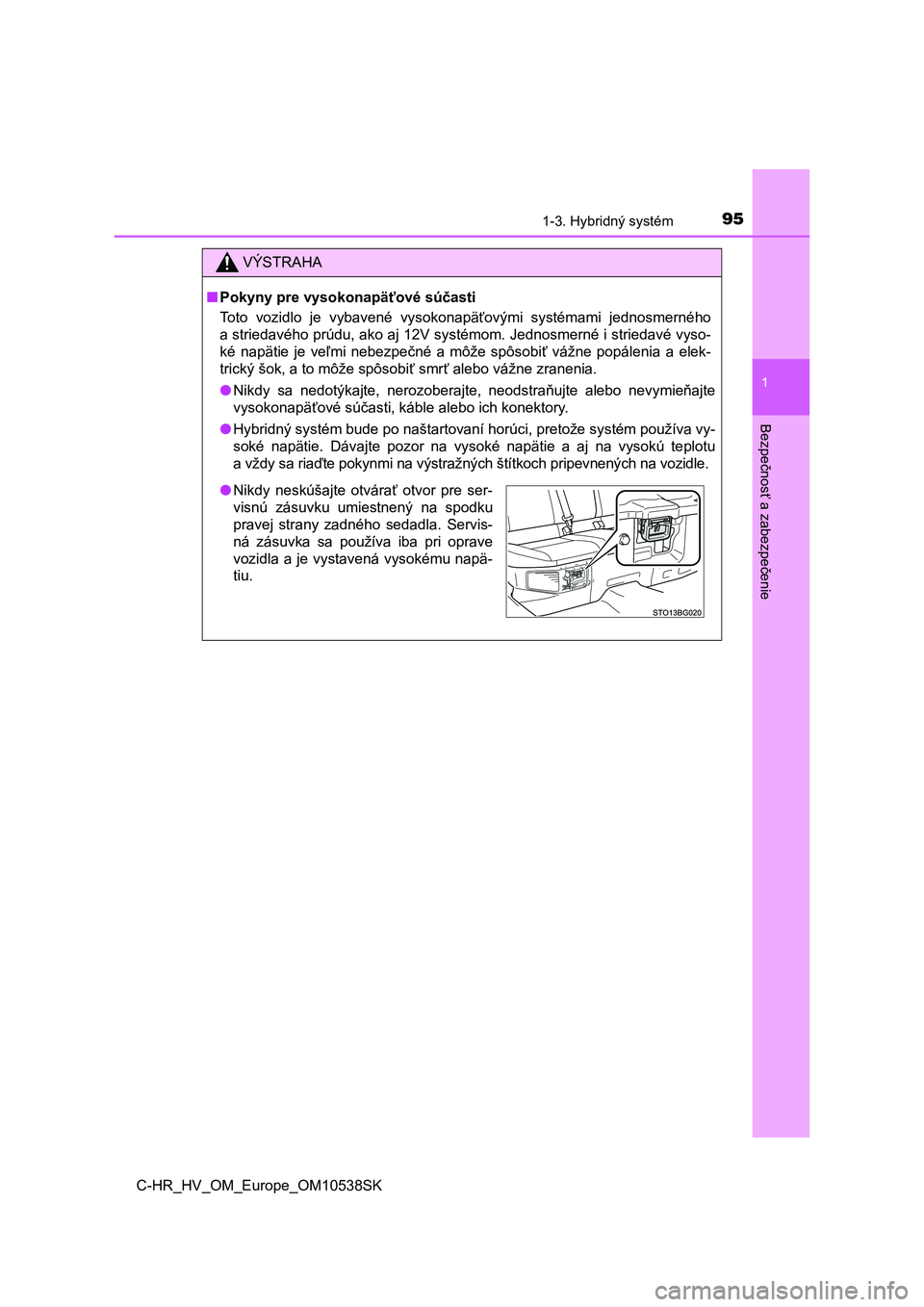

951-3. Hybridný systém
1
Bezpečnosť a zabezpečenie
C-HR_HV_OM_Europe_OM10538SK
VÝSTRAHA
■Pokyny pre vysokonapäťové súčasti
Toto vozidlo je vybavené vysokonapäťovými systémami jednosmerného
a striedavého prúdu, ako aj 12V systémom. Jednosmerné i striedavé vyso-
ké napätie je veľmi nebezpečné a môže spôsobiť vážne popálenia a elek-
trický šok, a to môže spôsobiť smrť alebo vážne zranenia.
●Nikdy sa nedotýkajte, nerozoberajte, neodstraňujte alebo nevymieňajte
vysokonapäťové súčasti, káble alebo ich konektory.
●Hybridný systém bude po naštartovaní horúci, pretože systém používa vy-
soké napätie. Dávajte pozor na vysoké napätie a aj na vysokú teplotu
a vždy sa riaďte pokynmi na výstražných štítkoch pripevnených na vozidle.
●Nikdy neskúšajte otvárať otvor pre ser-
visnú zásuvku umiestnený na spodku
pravej strany zadného sedadla. Servis-
ná zásuvka sa používa iba pri oprave
vozidla a je vystavená vysokému napä-
tiu.

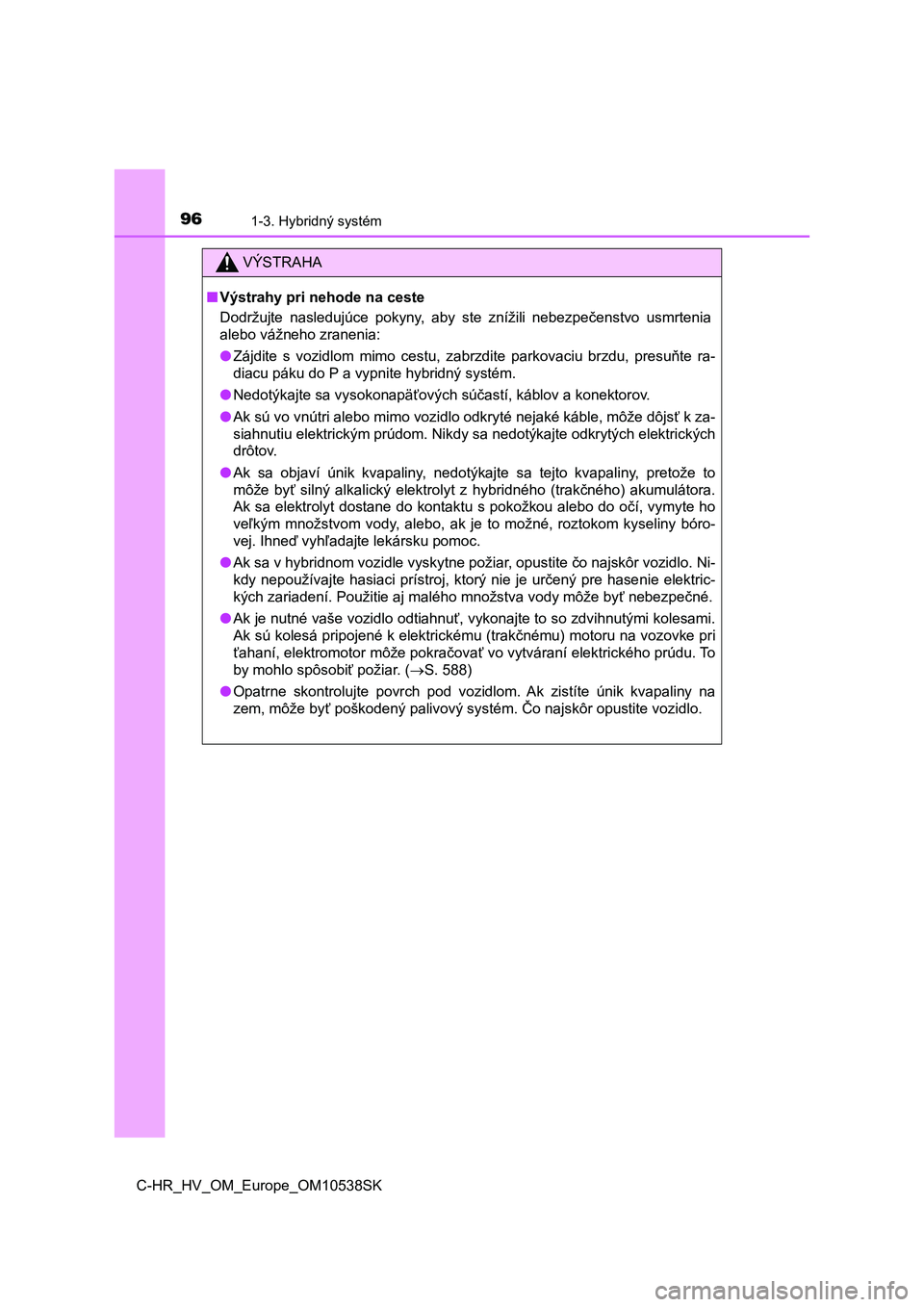

961-3. Hybridný systém
C-HR_HV_OM_Europe_OM10538SK
VÝSTRAHA
■Výstrahy pri nehode na ceste
Dodržujte nasledujúce pokyny, aby ste znížili nebezpečenstvo usmrtenia
alebo vážneho zranenia:
●Zájdite s vozidlom mimo cestu, zabrzdite parkovaciu brzdu, presuňte ra-
diacu páku do P a vypnite hybridný systém.
●Nedotýkajte sa vysokonapäťových súčastí, káblov a konektorov.
●Ak sú vo vnútri alebo mimo vozidlo odkryté nejaké káble, môže dôjsť k za-
siahnutiu elektrickým prúdom. Nikdy sa nedotýkajte odkrytých elektrických
drôtov.
●Ak sa objaví únik kvapaliny, nedotýkajte sa tejto kvapaliny, pretože to
môže byť silný alkalický elektrolyt z hybridného (trakčného) akumulátora.
Ak sa elektrolyt dostane do kontaktu s pokožkou alebo do očí, vymyte ho
veľkým množstvom vody, alebo, ak je to možné, roztokom kyseliny bóro-
vej. Ihneď vyhľadajte lekársku pomoc.
●Ak sa v hybridnom vozidle vyskytne požiar, opustite čo najskôr vozidlo. Ni-
kdy nepoužívajte hasiaci prístroj, ktorý nie je určený pre hasenie elektric-
kých zariadení. Použitie aj malého množstva vody môže byť nebezpečné.
●Ak je nutné vaše vozidlo odtiahnuť, vykonajte to so zdvihnutými kolesami.
Ak sú kolesá pripojené k elektrickému (trakčnému) motoru na vozovke pri
ťahaní, elektromotor môže pokračovať vo vytváraní elektrického prúdu. To
by mohlo spôsobiť požiar. (S. 588)
●Opatrne skontrolujte povrch pod vozidlom. Ak zistíte únik kvapaliny na
zem, môže byť poškodený palivový systém. Čo najskôr opustite vozidlo.

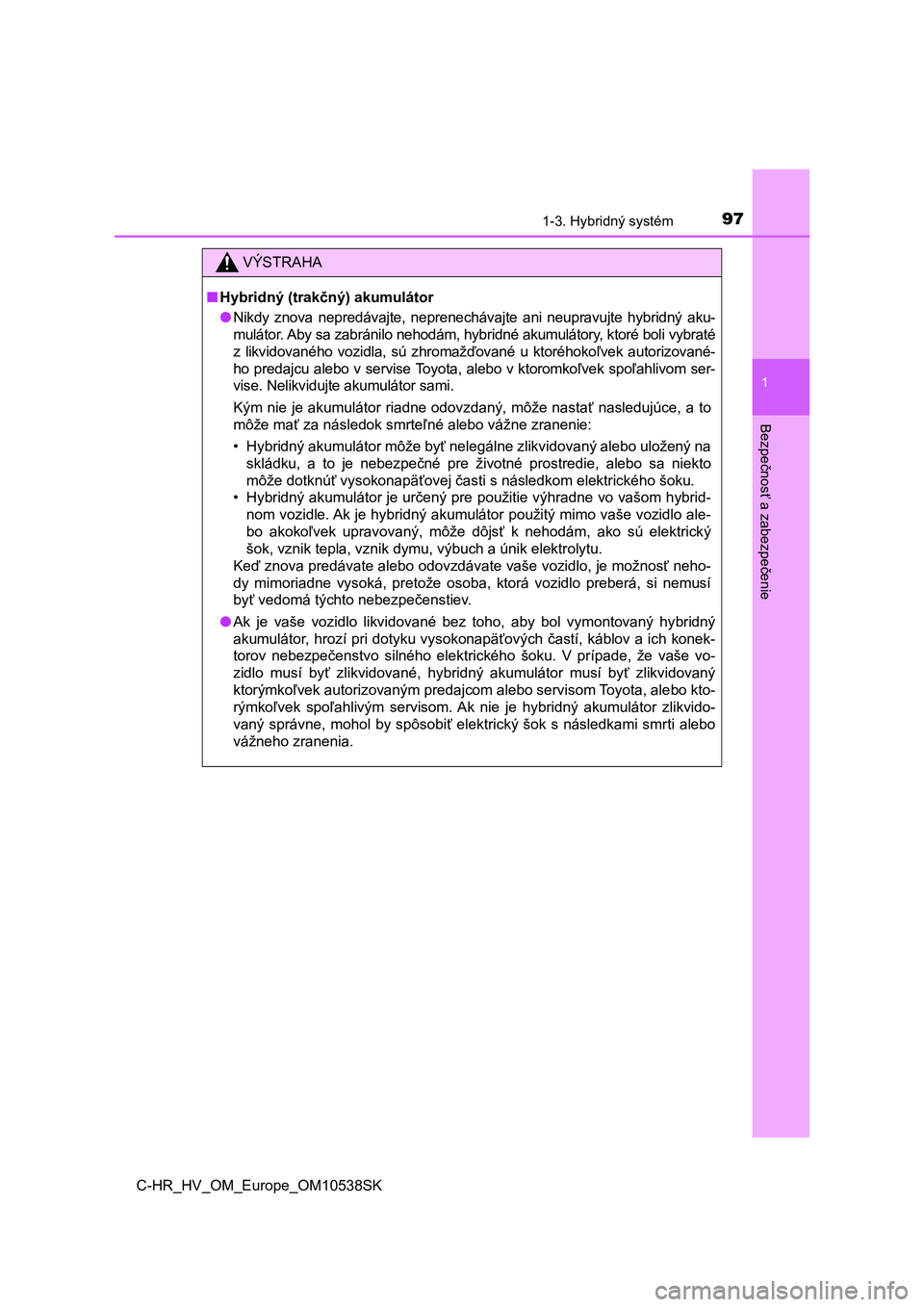

971-3. Hybridný systém
1
Bezpečnosť a zabezpečenie
C-HR_HV_OM_Europe_OM10538SK
VÝSTRAHA
■Hybridný (trakčný) akumulátor
●Nikdy znova nepredávajte, neprenechávajte ani neupravujte hybridný aku-
mulátor. Aby sa zabránilo nehodám, hybridné akumulátory, ktoré boli vybraté
z likvidovaného vozidla, sú zhromažďované u ktoréhokoľvek autorizované-
ho predajcu alebo v servise Toyota, alebo v ktoromkoľvek spoľahlivom ser-
vise. Nelikvidujte akumulátor sami.
Kým nie je akumulátor riadne odovzdaný, môže nastať nasledujúce, a to
môže mať za následok smrteľné alebo vážne zranenie:
• Hybridný akumulátor môže byť nelegálne zlikvidovaný alebo uložený na
skládku, a to je nebezpečné pre životné prostredie, alebo sa niekto
môže dotknúť vysokonapäťovej časti s následkom elektrického šoku.
• Hybridný akumulátor je určený pre použitie výhradne vo vašom hybrid-
nom vozidle. Ak je hybridný akumulátor použitý mimo vaše vozidlo ale-
bo akokoľvek upravovaný, môže dôjsť k nehodám, ako sú elektrický
šok, vznik tepla, vznik dymu, výbuch a únik elektrolytu.
Keď znova predávate alebo odovzdávate vaše vozidlo, je možnosť neho-
dy mimoriadne vysoká, pretože osoba, ktorá vozidlo preberá, si nemusí
byť vedomá týchto nebezpečenstiev.
●Ak je vaše vozidlo likvidované bez toho, aby bol vymontovaný hybridný
akumulátor, hrozí pri dotyku vysokonapäťových častí, káblov a ich konek-
torov nebezpečenstvo silného elektrického šoku. V prípade, že vaše vo-
zidlo musí byť zlikvidované, hybridný akumulátor musí byť zlikvidovaný
ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo kto-
rýmkoľvek spoľahlivým servisom. Ak nie je hybridný akumulátor zlikvido-
vaný správne, mohol by spôsobiť elektrický šok s následkami smrti alebo
vážneho zranenia.

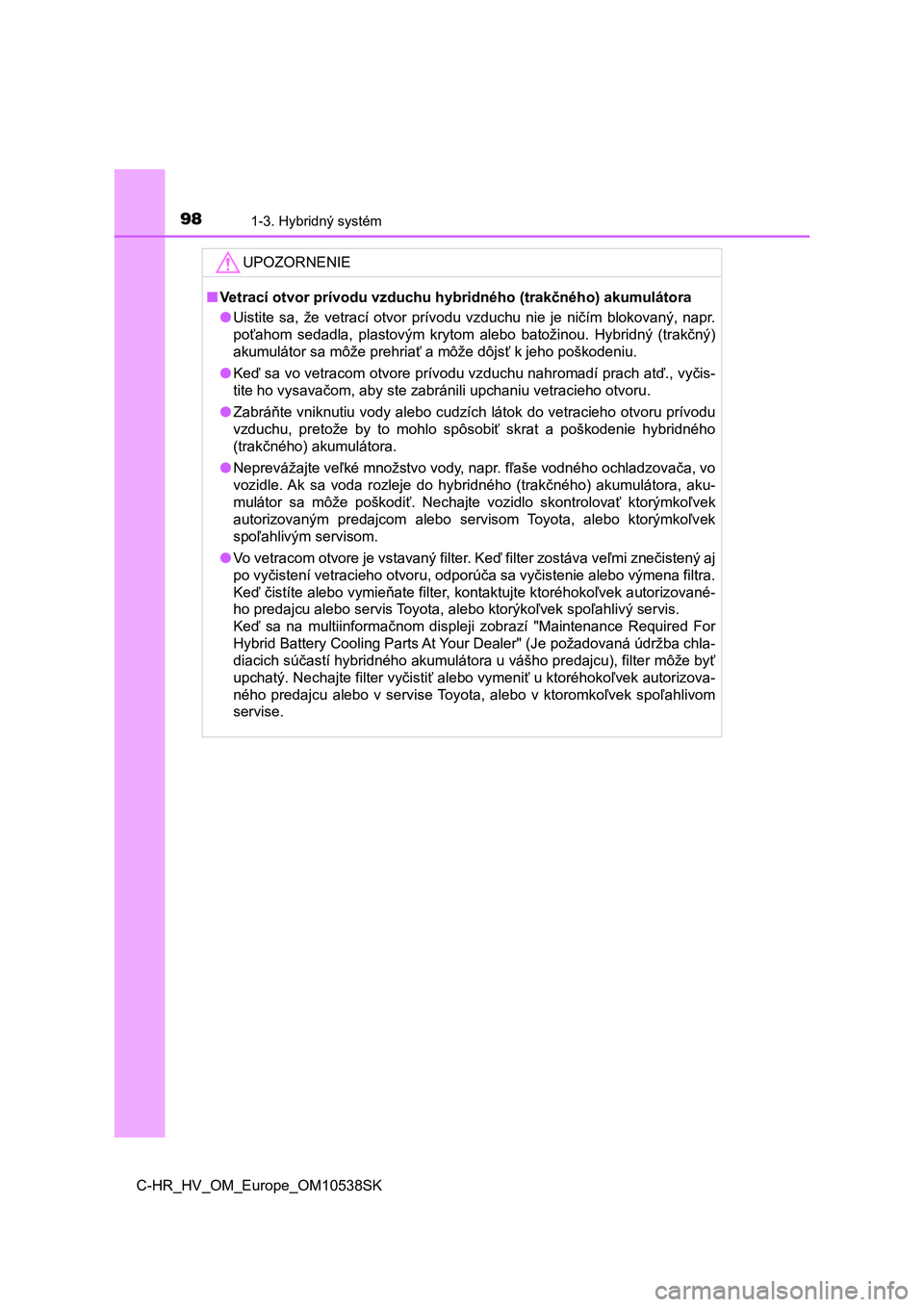

981-3. Hybridný systém
C-HR_HV_OM_Europe_OM10538SK
UPOZORNENIE
■Vetrací otvor prívodu vzduchu hybridného (trakčného) akumulátora
●Uistite sa, že vetrací otvor prívodu vzduchu nie je ničím blokovaný, napr.
poťahom sedadla, plastovým krytom alebo batožinou. Hybridný (trakčný)
akumulátor sa môže prehriať a môže dôjsť k jeho poškodeniu.
●Keď sa vo vetracom otvore prívodu vzduchu nahromadí prach atď., vyčis-
<0057004c005700480003004b005200030059005c005600440059004400fe00520050000f000300440045005c00030056005700480003005d00440045005500690051004c004f004c0003005800530046004b00440051004c00580003005900480057005500
440046004c0048004b00520003005200570059005200550058[.
●Zabráňte vniknutiu vody alebo cudzích látok do vetracieho otvoru prívodu
vzduchu, pretože by to mohlo spôsobiť skrat a poškodenie hybridného
(trakčného) akumulátora.
●Neprevážajte veľké množstvo vody, napr. fľaše vodného ochladzovača, vo
vozidle. Ak sa voda rozleje do hybridného (trakčného) akumulátora, aku-
mulátor sa môže poškodiť. Nechajte vozidlo skontrolovať ktorýmkoľvek
autorizovaným predajcom alebo servisom Toyota, alebo ktorýmkoľvek
spoľahlivým servisom.
●Vo vetracom otvore je vstavaný filter. Keď filter zostáva veľmi znečistený aj
po vyčistení vetracieho otvoru, odporúča sa vyčistenie alebo výmena filtra.
Keď čistíte alebo vymieňate filter, kontaktujte ktoréhokoľvek autorizované-
ho predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.
Keď sa na multiinformačnom displeji zobrazí "Maintenance Required For
Hybrid Battery Cooling Parts At Your Dealer" (Je požadovaná údržba chla-
diacich súčastí hybridného akumulátora u vášho predajcu), filter môže byť
upchatý. Nechajte filter vyčistiť alebo vymeniť u ktoréhokoľvek autorizova-
ného predajcu alebo v servise Toyota, alebo v ktoromkoľvek spoľahlivom
servise.

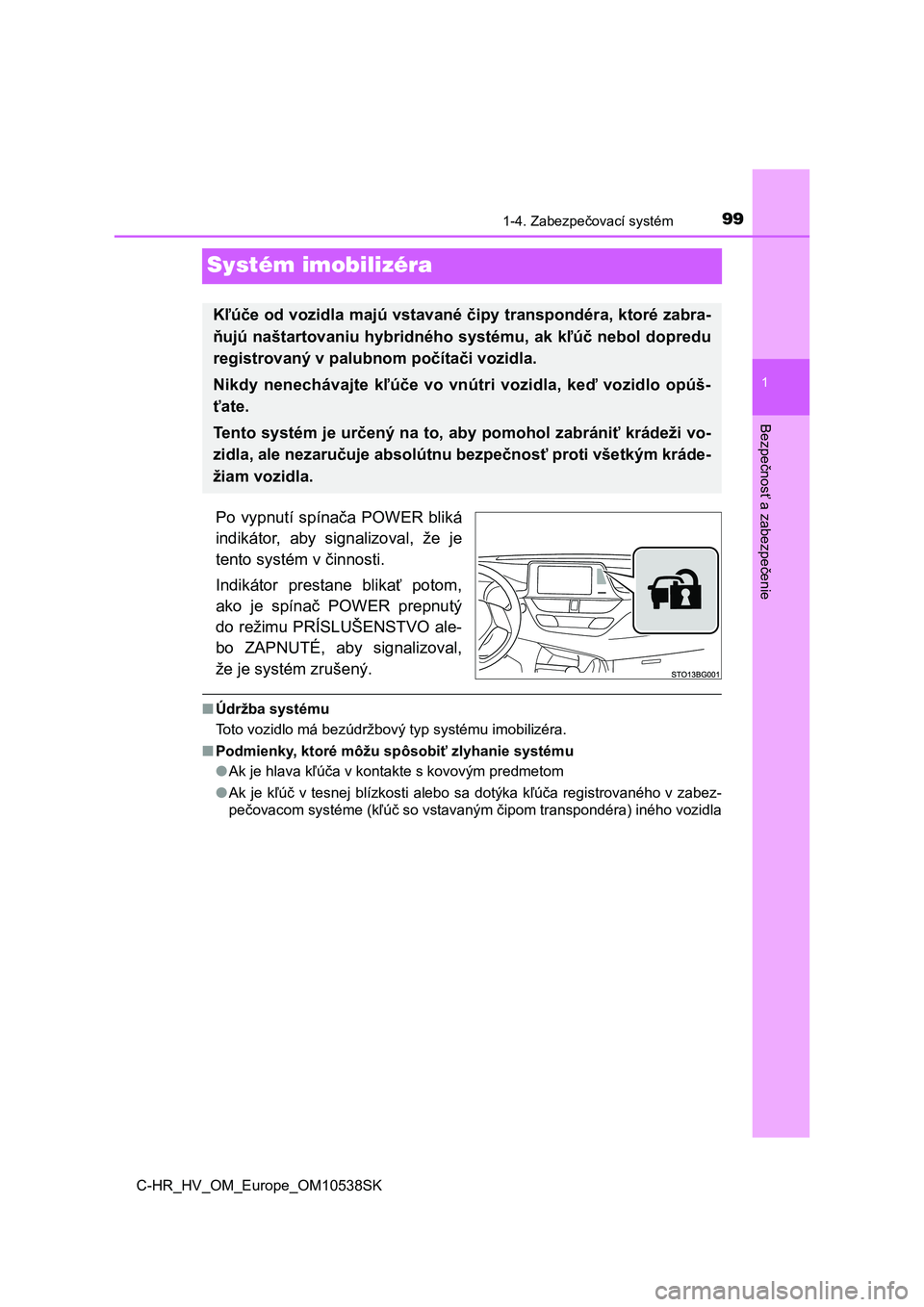

99
1
1-4. Zabezpečovací systém
Bezpečnosť a zabezpečenie
C-HR_HV_OM_Europe_OM10538SK
Systém imobilizéra
Po vypnutí spínača POWER bliká
indikátor, aby signalizoval, že je
tento systém v činnosti.
Indikátor prestane blikať potom,
ako je spínač POWER prepnutý
do režimu PRÍSLUŠENSTVO ale-
bo ZAPNUTÉ, aby signalizoval,
že je systém zrušený.
■Údržba systému
Toto vozidlo má bezúdržbový typ systému imobilizéra.
■Podmienky, ktoré môžu spôsobiť zlyhanie systému
●Ak je hlava kľúča v kontakte s kovovým predmetom
●Ak je kľúč v tesnej blízkosti alebo sa dotýka kľúča registrovaného v zabez-
pečovacom systéme (kľúč so vstavaným čipom transpondéra) iného vozidla
Kľúče od vozidla majú vstavané čipy transpondéra, ktoré zabra-
ňujú naštartovaniu hybridného systému, ak kľúč nebol dopredu
registrovaný v palubnom počítači vozidla.
Nikdy nenechávajte kľúče vo vnútri vozidla, keď vozidlo opúš-
ťate.
Tento systém je určený na to, aby pomohol zabrániť krádeži vo-
zidla, ale nezaručuje absolútnu bezpečnosť proti všetkým kráde-
žiam vozidla.

1001-4. Zabezpečovací systém
C-HR_HV_OM_Europe_OM10538SK

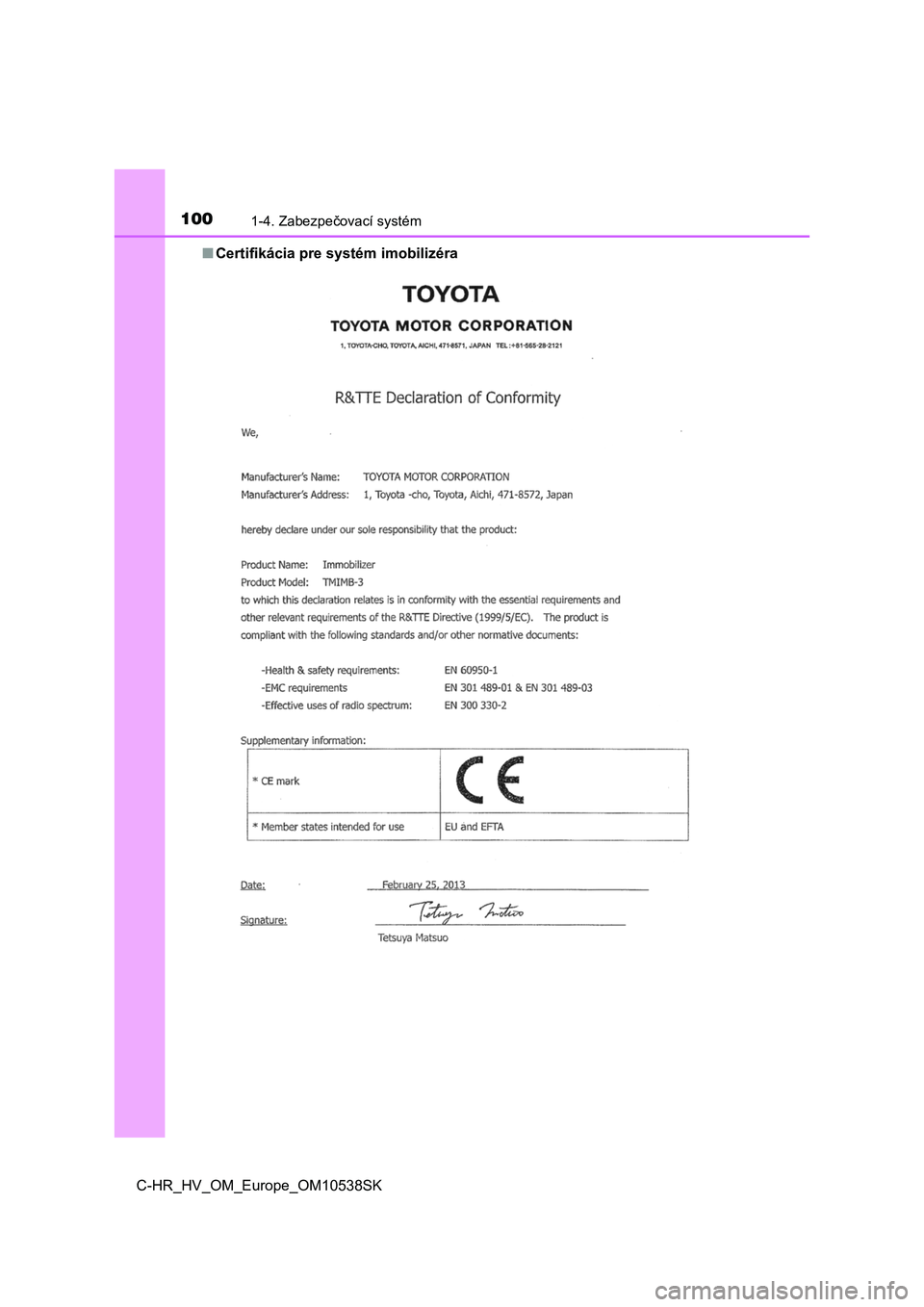

■ Certifikácia pre systém imobilizéra
