TOYOTA C_HR HYBRID 2017 Návod na použitie (in Slovakian)

6618-2. Postupy v prípade núdze
C-HR_HV_OM_Europe_OM10538SK
8
Keď nastanú problémy
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu motora/riadiacej jednotky pohonu
Dopĺňajte chladiacu kvapalinu pomaly potom, ako hybridný systém dosta-
točne vychladol. Dopĺňanie studenej kvapaliny do horúceho hybridného
systému príliš rýchlo môže spôsobiť poškodenie hybridného systému.
■Aby ste zabránili poškodeniu systému chladenia
Dodržujte nasledujúce pokyny:
●Zabráňte kontaminácii chladiacej kvapaliny cudzími látkami (napr. p i e s k o m
alebo prachom, atď.).
●Nepoužívajte žiadne prísady chladiacej kvapaliny.

6628-2. Postupy v prípade núdze
C-HR_HV_OM_Europe_OM10538SK
Keď vozidlo uviazne
Zabrzdite parkovaciu brzdu a preraďte radiacu páku do P. Vypnite
hybridný systém.
Odstráňte bahno, sneh alebo piesok z okolia predných kolies.
Podložte predné kolesá drevom, kameňmi alebo iným materiálom,
aby ste zabránili preklzávaniu.
Opätovne naštartujte hybridný systém.
Presuňte radiacu páku do D alebo R a uvoľnite parkovaciu brzdu.
Potom opatrne zošliapnite plynový pedál.
■Keď je ťažké vozidlo uvoľniť
Ak sa pretáčajú pneumatiky alebo vozidlo uviazne v bahne,
piesku alebo snehu, vykonajte nasledujúce činnosti:
Stlačte , aby ste vypli TRC.
Na multiinformačnom displeji sa zobrazí
hlásenie.
1
2
3
4
5

6638-2. Postupy v prípade núdze
C-HR_HV_OM_Europe_OM10538SK
8
Keď nastanú problémy
VÝSTRAHA
■Keď sa pokúšate uvoľniť uviaznuté vozidlo
Ak zvolíte pre uvoľnenie vozidla zatlačenie dozadu a dopredu, uistite sa, že
je okolitý priestor prázdny, aby ste zabránili nárazu do iných vozidiel, pred-
metov alebo osôb. Vozidlo môže tiež po uvoľnení náhle vyraziť dopredu ale-
bo dozadu. Buďte mimoriadne opatrní.
■Keď presúvate radiacu páku
Dávajte pozor, aby ste nepresúvali radiacu páku pri zošliapnutom plynovom
pedáli.
To môže viesť k neočakávanému prudkému zrýchleniu vozidla, a to môže
spôsobiť nehodu s následkami smrteľných alebo vážnych zranení.
UPOZORNENIE
■Aby ste zabránili poškodeniu hybridnej prevodovky a iných súčastí
●Vyhnite sa pretáčaniu predných kolies a zošľapovaniu plynového pedálu
viac, ako je nutné.
●Ak zostáva vozidlo uviaznuté po vyskúšaní týchto činností, vozidlo by malo
byť uvoľnené vytiahnutím.

6648-2. Postupy v prípade núdze
C-HR_HV_OM_Europe_OM10538SK

665
9
Technické údaje
vozidla
C-HR_HV_OM_Europe_OM10538SK9-1. Technické údaje
Údaje o údržbe (palivo,
hladina oleja, atď.) ........... 666
Informácie o palive............. 677
9-2. Prispôsobenie
Prispôsobiteľné funkcie ..... 679
9-3. Inicializácia
Zariadenia
pre inicializáciu ................ 689

6669-1. Technické údaje
C-HR_HV_OM_Europe_OM10538SK
Údaje o údržbe (palivo, hladina oleja, atď.)
*1: Nenaložené vozidlo
*2: Mimo Guadeloupe a Martinik
Rozmery a hmotnosti
Celková dĺžka4 360 mm
Celková šírka1 795 mm
Celková výška*11 555 mm
Rázvor2 640 mm
RozchodVpredu1 550 mm
Vzadu1 560 mm
Celková hmotnosť vozidla1 860 kg
Maximálne
prípustné zaťaženie
nápravyPredná1 050 kg
Zadná1 080 kg
Zaťaženie na ťažný hák*275 kg
Prípustná hmotnosť
prípojného vozidla
*2
Bez brzdy725 kgS brzdou

6679-1. Technické údaje
C-HR_HV_OM_Europe_OM10538SK
9
Technické údaje vozidla
■Identifikačné číslo vozidla
Identifikačné číslo vozidla (VIN) je úradné označenie vášho vozidla.
Toto je základné identifikačné číslo vášho vozidla Toyota. Používa
sa na registráciu vlastníctva vášho vozidla.
Toto číslo je vyrazené na hornej
ľavej časti prístrojového panelu.
Toto číslo je vyrazené pod pra-
vým predným sedadlom.
Toto číslo je tiež uvedené na
výrobnom štítku.
Identifikácia vozidla

6689-1. Technické údaje
C-HR_HV_OM_Europe_OM10538SK■
Číslo motora
Číslo motora je vyrazené na blo-
ku motora, viď obrázky.
Motor
Model2ZR-FXE
Ty p4valcový, radový, 4taktný, zážihový
Vŕtanie a zdvih80,5  88,3 mm
Zdvihový objem1 798 cm3
Vôľa ventilovAutomatické nastavenie

6699-1. Technické údaje
C-HR_HV_OM_Europe_OM10538SK
9
Technické údaje vozidla
Palivo
Typ paliva
Oblasť EU:
Iba bezolovnatý benzín odpovedajúci
Európskej norme EN228
Mimo oblasť EU:
Iba bezolovnatý benzín
Oktánové číslo95 alebo vyššie
Objem palivovej nádrže
(Menovitý)43 litrov
Elektrický (trakčný) motor
Ty pSynchrónny motor s permanentným magne-
tom
Maximálny výkon53 kW
Maximálny točivý moment163 N·m
Hybridný (trakčný) akumulátor
Ty pNikel-metal hydridový akumulátor
Napätie7,2 V/modul
Objem6,5 Ah (3HR)
Počet28 modulov
Celkové napätie201,6 V

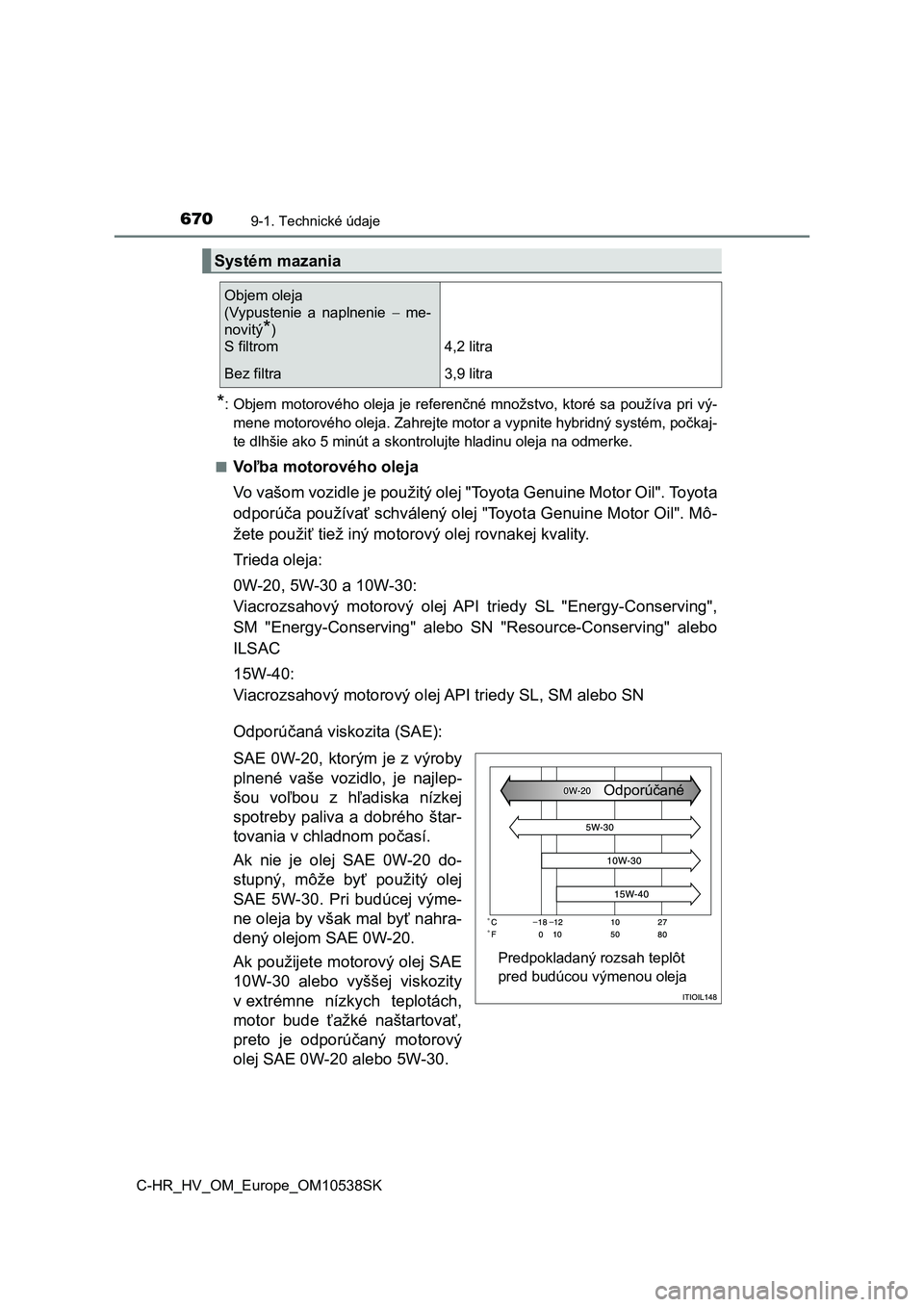

6709-1. Technické údaje
C-HR_HV_OM_Europe_OM10538SK
*: Objem motorového oleja je referenčné množstvo, ktoré sa používa pri vý-
mene motorového oleja. Zahrejte motor a vypnite hybridný systém, počkaj-
te dlhšie ako 5 minút a skontrolujte hladinu oleja na odmerke.
■
Voľba motorového oleja
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej "Toyota Genuine Motor Oil". Mô-
žete použiť tiež iný motorový olej rovnakej kvality.
Trieda oleja:
0W-20, 5W-30 a 10W-30:
Viacrozsahový motorový olej API triedy SL "Energy-Conserving",
SM "Energy-Conserving" alebo SN "Resource-Conserving" alebo
ILSAC
15W-40:
Viacrozsahový motorový olej API triedy SL, SM alebo SN
Odporúčaná viskozita (SAE):
SAE 0W-20, ktorým je z výroby
plnené vaše vozidlo, je najlep-
šou voľbou z hľadiska nízkej
spotreby paliva a dobrého štar-
tovania v chladnom počasí.
Ak nie je olej SAE 0W-20 do-
stupný, môže byť použitý olej
SAE 5W-30. Pri budúcej výme-
ne oleja by však mal byť nahra-
dený olejom SAE 0W-20.
Ak použijete motorový olej SAE
10W-30 alebo vyššej viskozity
v extrémne nízkych teplotách,
motor bude ťažké naštartovať,
preto je odporúčaný motorový
olej SAE 0W-20 alebo 5W-30.
Systém mazania
Objem oleja
(Vypustenie a naplnenie  me-
novitý
*)
S filtrom 4,2 litra
Bez filtra 3,9 litra
Predpokladaný rozsah teplôt
pred budúcou výmenou olejaOdporúčané
