TOYOTA C_HR HYBRID 2017 Omistajan Käsikirja (in Finnish)

2014-1. Ennen ajamaan lähtemistä
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FIn

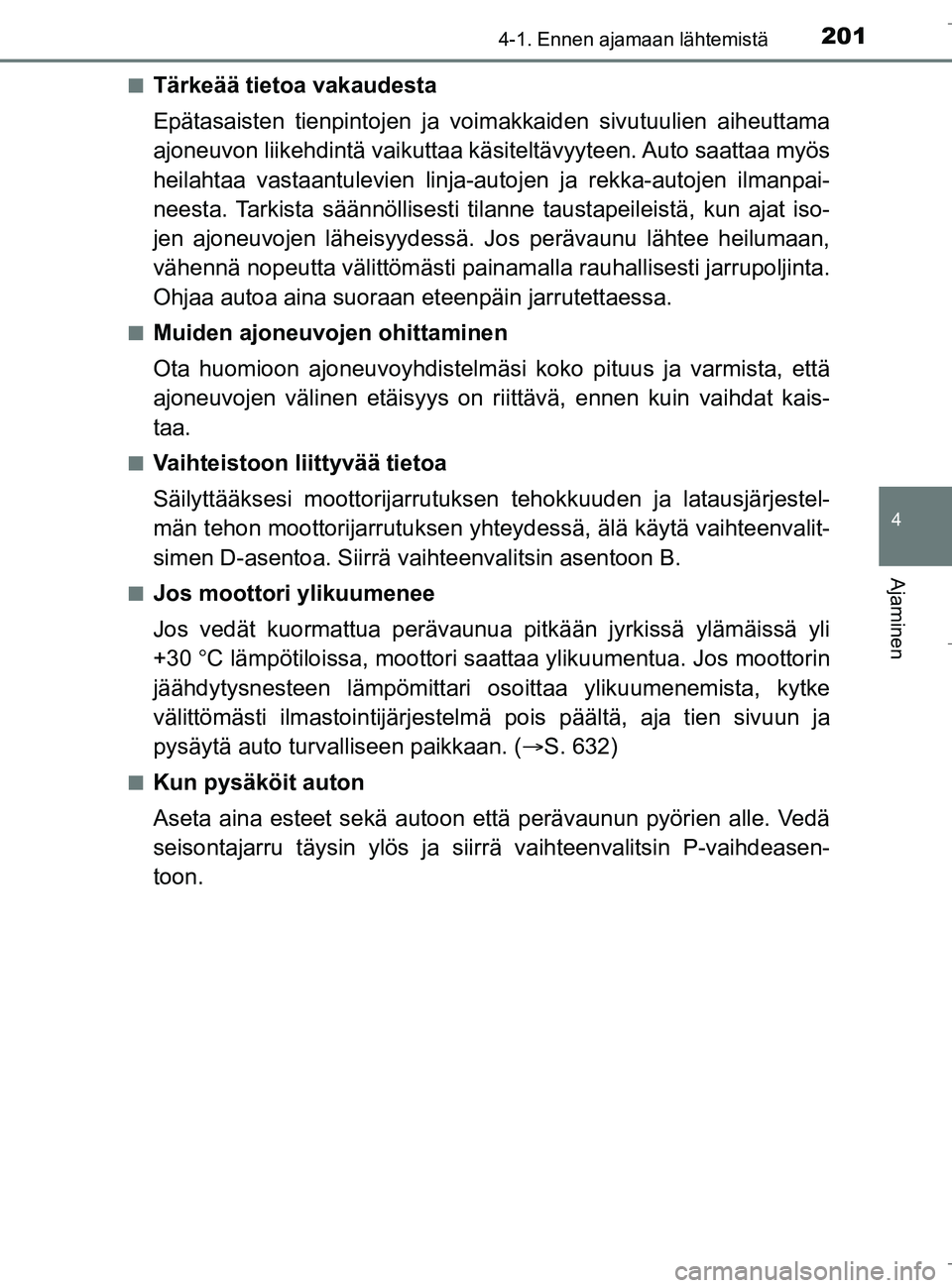

Tärkeää tietoa vakaudesta
Epätasaisten tienpintojen ja voim
akkaiden sivutuulien aiheuttama
ajoneuvon liikehdintä vaikuttaa käsiteltävyyteen. Au to saattaa myös
heilahtaa vastaantulevien linja-auto jen ja rekka-autojen ilmanpai-
neesta. Tarkista säännöllisesti ti lanne taustapeileistä, kun ajat iso-
jen ajoneuvojen läheisyydessä. Jos perävaunu lähtee heilumaan,
vähennä nopeutta välittömästi painama lla rauhallisesti jarrupoljinta.
Ohjaa autoa aina suoraan et eenpäin jarrutettaessa.
nMuiden ajoneuvojen ohittaminen
Ota huomioon ajoneuvoyhdistelmäsi koko pituus ja varmista, että
ajoneuvojen välinen etäisyys on ri ittävä, ennen kuin vaihdat kais-
taa.
nVaihteistoon liittyvää tietoa
Säilyttääksesi moottorijarrutuksen tehokkuuden ja latausjärjestel-
män tehon moottorijarrutuksen yhte ydessä, älä käytä vaihteenvalit-
simen D-asentoa. Siirrä vaihteenvalitsin asentoon B.
nJos moottori ylikuumenee
Jos vedät kuormattua perävaunua pitkään jyrkissä ylämäissä yli
+30 C lämpötiloissa, moottori saatta a ylikuumentua. Jos moottorin
jäähdytysnesteen lämpömittari osoittaa ylikuumenemista, kytke
välittömästi ilmastointijärjestelmä pois päältä, aja tien sivuun ja
pysäytä auto turvalliseen paikkaan. ( S. 632)
nKun pysäköit auton
Aseta aina esteet sekä autoon että perävaunun pyörien alle. Vedä
seisontajarru täysin ylös ja siir rä vaihteenvalitsin P-vaihdeasen-
toon.
OM10538FI.book Page 201 Monday, January 23, 2017 11:23 AM

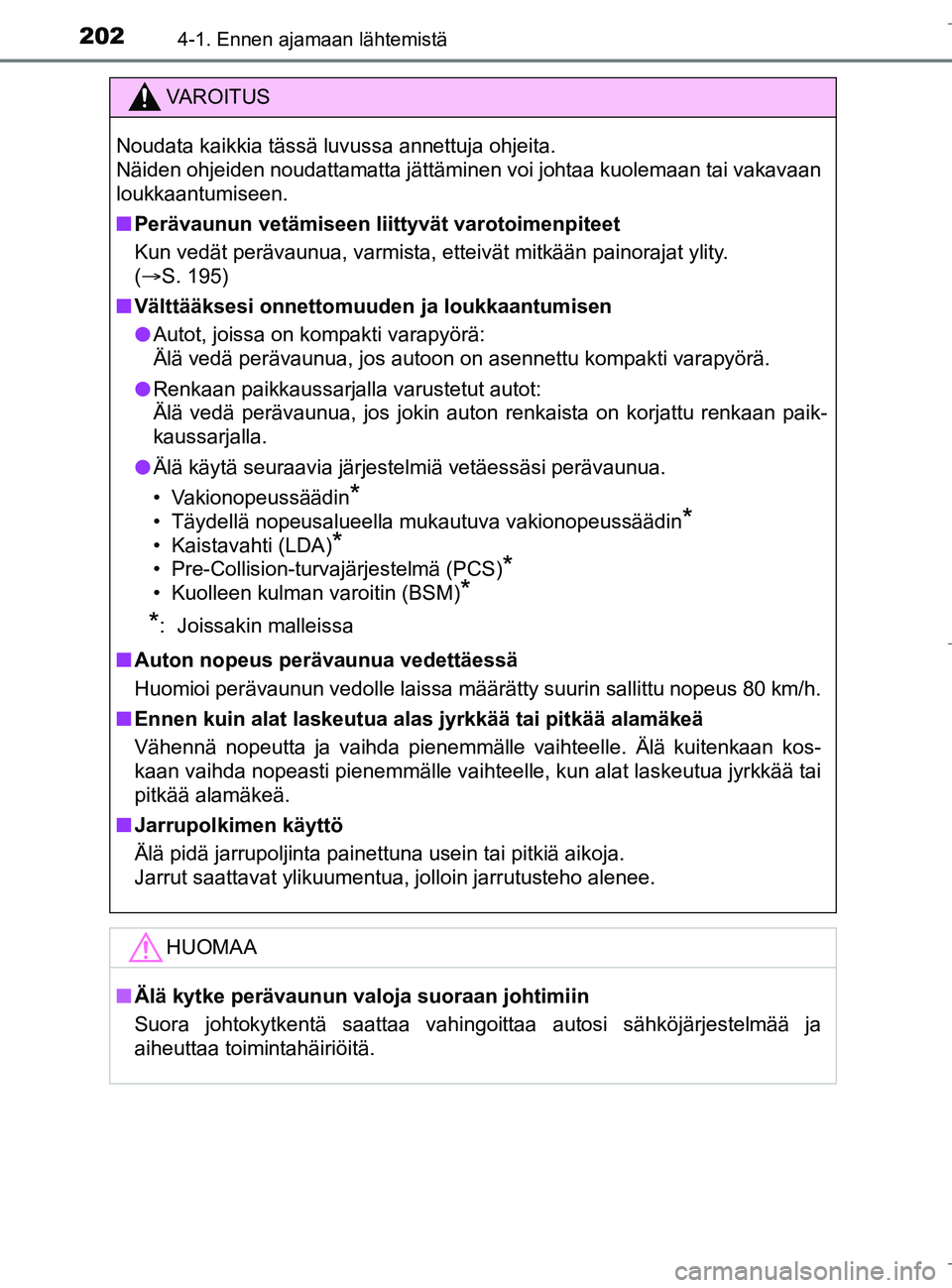

2024-1. Ennen ajamaan lähtemistä
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
Noudata kaikkia tässä luvussa annettuja ohjeita.
Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
nPerävaunun vetämiseen li ittyvät varotoimenpiteet
Kun vedät perävaunua, varmista, etteivät mitkään painorajat ylity.
( S. 195)
n Välttääksesi onnettomuuden ja loukkaantumisen
l Autot, joissa on kompakti varapyörä:
Älä vedä perävaunua, jos autoon on asennettu kompakti varapyörä.
l Renkaan paikkaussarjalla varustetut autot:
Älä vedä perävaunua, jos jokin auton renkaista on korjattu renkaan paik-
kaussarjalla.
l Älä käytä seuraavia järjestelmiä vetäessäsi perävaunua.
• Vakionopeussäädin
*
• Täydellä nopeusalueella mukautuva vakionopeussäädin*
• Kaistavahti (LDA)*
• Pre-Collision-turvajärjestelmä (PCS)*
• Kuolleen kulman varoitin (BSM)*
*
: Joissakin malleissa
n Auton nopeus perävaunua vedettäessä
Huomioi perävaunun vedolle laissa määrätty suurin sallittu nopeus 80 km/h.
n Ennen kuin alat laskeutua alas jyrkkää tai pitkää alamäkeä
Vähennä nopeutta ja vaihda pienemmälle vaihteelle. Älä kuitenkaan kos-
kaan vaihda nopeasti pienemmälle vaihteelle, kun alat laskeutua jyrkkää tai
pitkää alamäkeä.
n Jarrupolkimen käyttö
Älä pidä jarrupoljinta painettuna usein tai pitkiä aikoja.
Jarrut saattavat ylikuumentua, jolloin jarrutusteho alenee.
HUOMAA
nÄlä kytke perävaunun valoja suoraan johtimiin
Suora johtokytkentä saattaa vahingoittaa autosi sähköjärjestelmää ja
aiheuttaa toimintahäiriöitä.
OM10538FI.book Page 202 Monday, January 23, 2017 11:23 AM

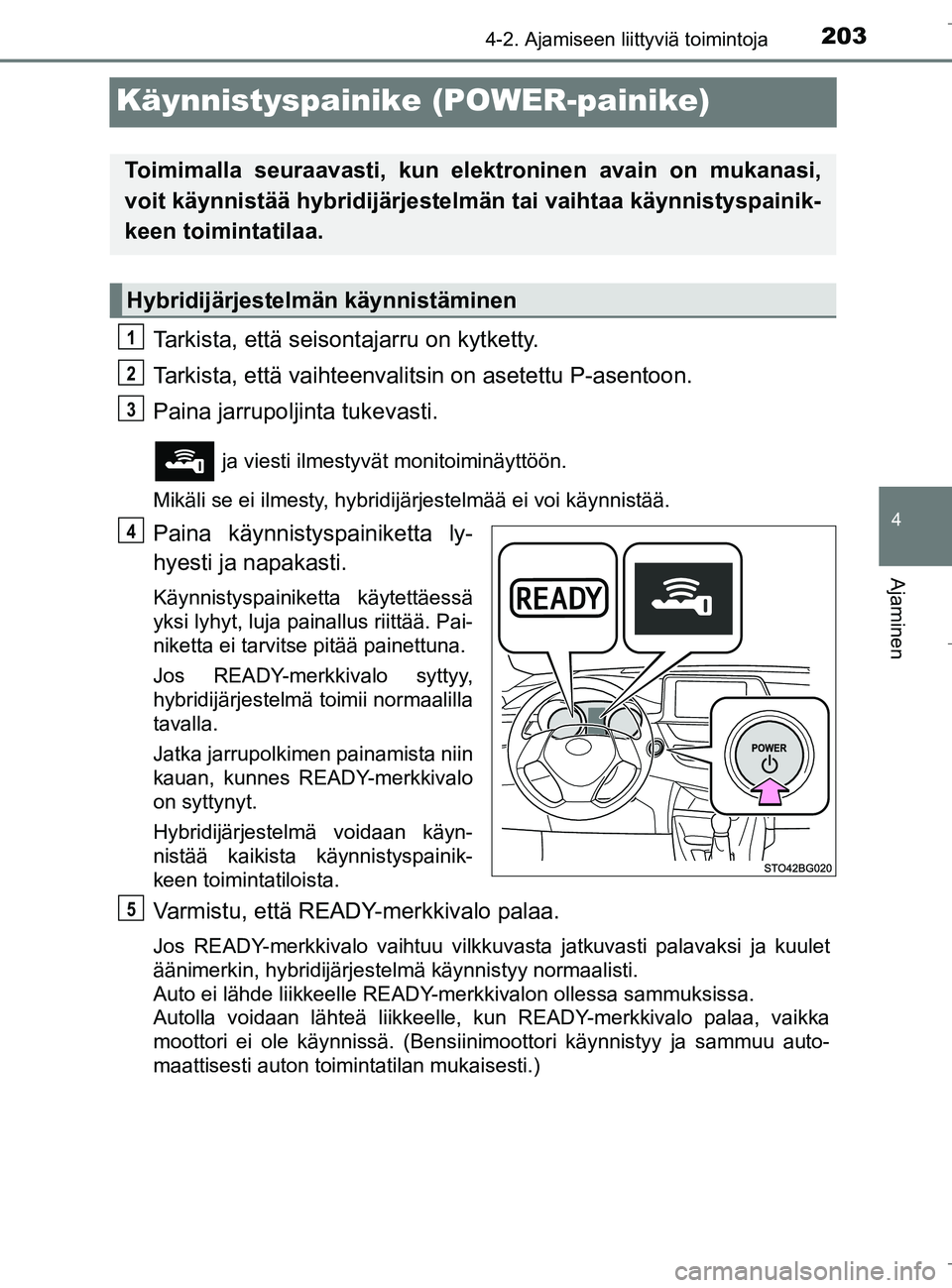

203
4
4-2. Ajamiseen liittyviä toimintoja
Ajaminen
C-HR_HV_OM_Europe_OM10538FI
Käynnistyspainike (POWER-painike)
Tarkista, että seisontajarru on kytketty.
Tarkista, että vaihteenvalitsin on asetettu P-asentoon.
Paina jarrupoljinta tukevasti.
ja viesti ilmestyvät monitoiminäyttöön.
Mikäli se ei ilmesty, hybridijärjestelmää ei voi käynnistää.
Paina käynnistyspainiketta ly-
hyesti ja napakasti.
Käynnistyspainiketta käytettäessä
yksi lyhyt, luja painallus riittää. Pai-
niketta ei tarvitse pitää painettuna.
Jos READY-merkkivalo syttyy,
hybridijärjestelmä toimii normaalilla
tavalla.
Jatka jarrupolkimen painamista niin
kauan, kunnes READY-merkkivalo
on syttynyt.
Hybridijärjestelmä voidaan käyn-
nistää kaikista käynnistyspainik-
keen toimintatiloista.
Varmistu, että READY-merkkivalo palaa.
Jos READY-merkkivalo vaihtuu vilkkuvasta jatkuvasti palavaksi ja kuulet
äänimerkin, hybridijärjestelmä käynnistyy normaalisti.
Auto ei lähde liikkeelle READY-merkkivalon ollessa sammuksissa.
Autolla voidaan lähteä liikkeelle, kun READY-merkkivalo palaa, vaikka
moottori ei ole käynnissä. (Bensiinimoottori käynnistyy ja sammuu auto-
maattisesti auton toimintatilan mukaisesti.)
Toimimalla seuraavasti, kun elek troninen avain on mukanasi,
voit käynnistää hybridijärjestelmän tai vaihtaa käynnistyspainik-
keen toimintatilaa.
Hybridijärjestelmän käynnistäminen
1
2
3
4
5
OM10538FI.book Page 203 Monday, January 23, 2017 11:23 AM

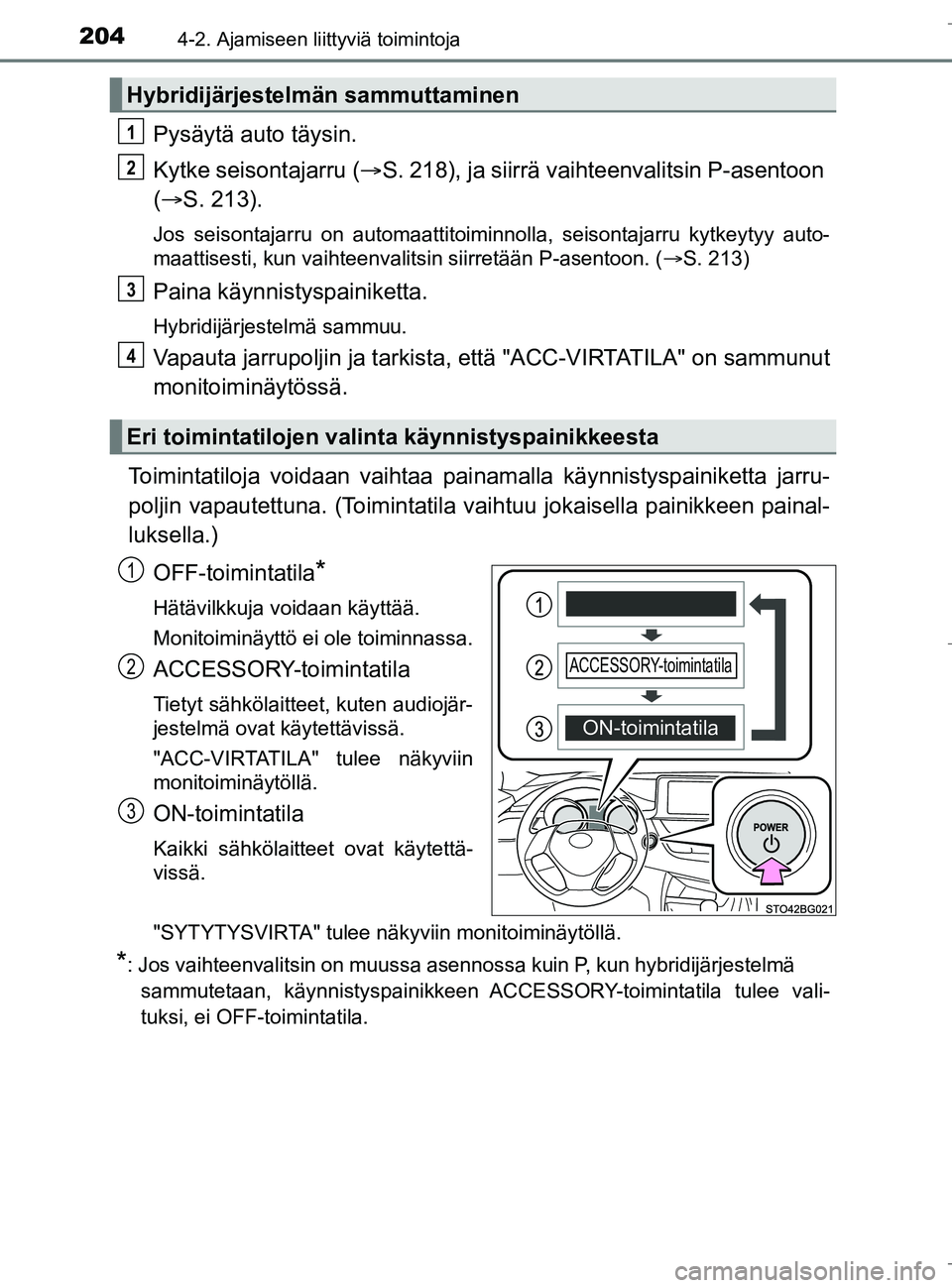

2044-2. Ajamiseen liittyviä toimintoja
C-HR_HV_OM_Europe_OM10538FI
Pysäytä auto täysin.
Kytke seisontajarru (S. 218), ja siirrä vaihteenvalitsin P-asentoon
(  S. 213).
Jos seisontajarru on automaattitoiminnolla, seisontajarru kytkeytyy auto-
maattisesti, kun vaihteenvalitsin siirretään P-asentoon. ( S. 213)
Paina käynnistyspainiketta.
Hybridijärjestelmä sammuu.
Vapauta jarrupoljin ja tarkista, että "ACC-VIRTATILA" on sammunut
monitoiminäytössä.
Toimintatiloja voidaan vaihtaa pai namalla käynnistyspainiketta jarru-
poljin vapautettuna. (Toimintatila vaih tuu jokaisella painikkeen painal-
luksella.)
OFF-toimintatila
*
Hätävilkkuja voidaan käyttää.
Monitoiminäyttö ei ole toiminnassa.
ACCESSORY-toimintatila
Tietyt sähkölaitteet, kuten audiojär-
jestelmä ovat käytettävissä.
"ACC-VIRTATILA" tulee näkyviin
monitoiminäytöllä.
ON-toimintatila
Kaikki sähkölaitteet ovat käytettä-
vissä.
"SYTYTYSVIRTA" tulee näkyviin monitoiminäytöllä.
*: Jos vaihteenvalitsin on muussa asennossa kuin P, kun hybridijärjestelmä sammutetaan, käynnistyspainikkeen ACCE SSORY-toimintatila tulee vali-
tuksi, ei OFF-toimintatila.
Hybridijärjestelmän sammuttaminen
1
2
3
Eri toimintatilojen valinta käynnistyspainikkeesta
4
ON-toimintatila
ACCESSORY-toimintatila
1
2
3
OM10538FI.book Page 204 Monday, January 23, 2017 11:23 AM

2054-2. Ajamiseen liittyviä toimintoja
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI
Jos hybridijärjestelmä sammutetaan, kun vaihteenvalitsin on muussa
kuin P-asennossa, käynnistyspainikkeen toimintatilaksi ei tule OFF-
vaan ACCESSORY-toimintatila. Va litse käynnistyspainikkeen OFF-
toimintatila toimimalla seuraavasti:
Tarkista, että seisontajarru on kytketty.
Aseta vaihteenvalitsin P-vaihdeasentoon.
Tarkista, että "ACC-VIRTATILA" se kä "Katkaise virta." näkyvät vuo-
rotellen monitoiminäytössä, ja paina sitten käynnistyspainiketta ker-
ran.
Tarkista, että "ACC-VIRTATILA" ja "Katkaise virta." eivät näy moni-
toiminäytössä.
n Automaattinen virrankatkaisutoiminto
Jos auto jätetään ACCESSORY-toiminta tilaan yli 20 minuutiksi tai ON-toimin-
tatilaan (hybridijärjestelmä ei ole toiminnassa) yli tunniksi, vaihteenvalitsimen
ollessa P-asennossa, käynnistyspainike siirtyy automaattisesti OFF-toiminta-
tilaan. Tämä toiminto ei kuitenkaan voi täysin poistaa 12 V -akun varauksen
purkautumisen mahdollisuutta. Älä jätä käynnistyspainiketta ACCESSORY-
tai ON-toimintatilaan pitkiksi ajoiksi hybridijärjestelmän ollessa sammutet-
tuna.
n Hybridiautolle tyypilliset äänet ja värinät
S. 85
n Elektronisen avaimen pariston tyhjeneminen
S. 136
Hybridijärjestelmän sammuttaminen, kun vaihteenvalitsin on
muussa kuin P-vaihdeasennossa
1
2
3
4
OM10538FI.book Page 205 Monday, January 23, 2017 11:23 AM

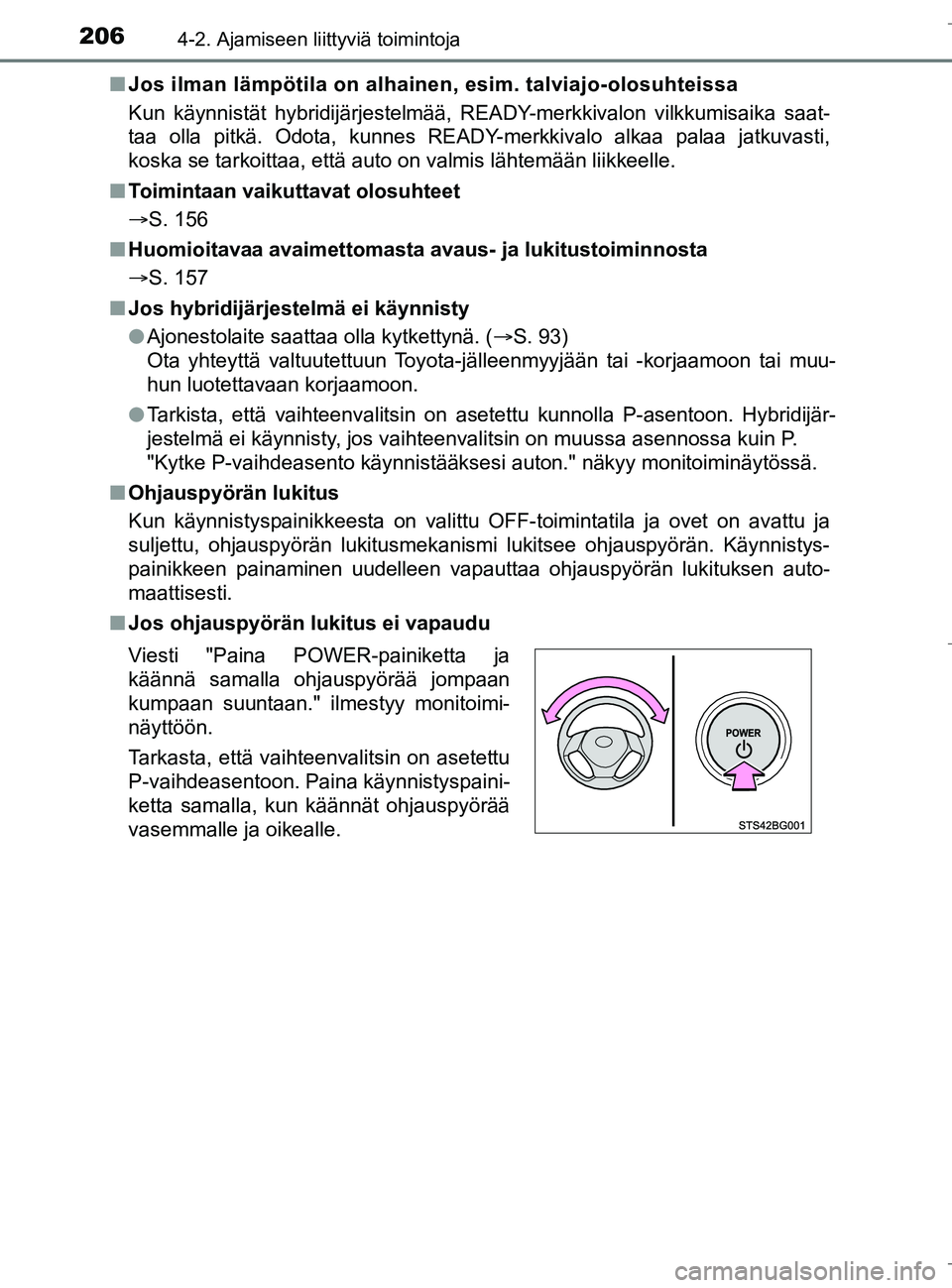

2064-2. Ajamiseen liittyviä toimintoja
C-HR_HV_OM_Europe_OM10538FIn
Jos ilman lämpötila on alhainen, esim. talviajo-olosuhteissa
Kun käynnistät hybridijärjestelmää, READY-merkkivalon vilkkumisaika saat-
taa olla pitkä. Odota, kunnes READY-merkkivalo alkaa palaa jatkuvasti,
koska se tarkoittaa, että auto on valmis lähtemään liikkeelle.
n Toimintaan vaikuttavat olosuhteet
S. 156
n Huomioitavaa avaimettomasta avaus- ja lukitustoiminnosta
S. 157
n Jos hybridijärjestelmä ei käynnisty
lAjonestolaite saattaa olla kytkettynä. ( S. 93)
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
l Tarkista, että vaihteenvalitsin on asetettu kunnolla P-asentoon. Hybridijär-
jestelmä ei käynnisty, jos vaihteenvalitsin on muussa asennossa kuin P.
"Kytke P-vaihdeasento käynnistääksesi auton." näkyy monitoim\
inäytössä.
n Ohjauspyörän lukitus
Kun käynnistyspainikkeesta on valittu OFF-toimintatila ja ovet on ava\
ttu ja
suljettu, ohjauspyörän lukitusmekanismi lukitsee ohjauspyörä\
n. Käynnistys-
painikkeen painaminen uudelleen vapauttaa ohjauspyörän lukituksen auto-
maattisesti.
n Jos ohjauspyörän lukitus ei vapaudu
Viesti "Paina POWER-painiketta ja
käännä samalla ohjauspyörää jompaan
kumpaan suuntaan." ilmestyy monitoimi-
näyttöön.
Tarkasta, että vaihteenvalitsin on asetettu
P-vaihdeasentoon. Paina käynnistyspaini-
ketta samalla, kun käännät ohjauspyörää
vasemmalle ja oikealle.
OM10538FI.book Page 206 Monday, January 23, 2017 11:23 AM

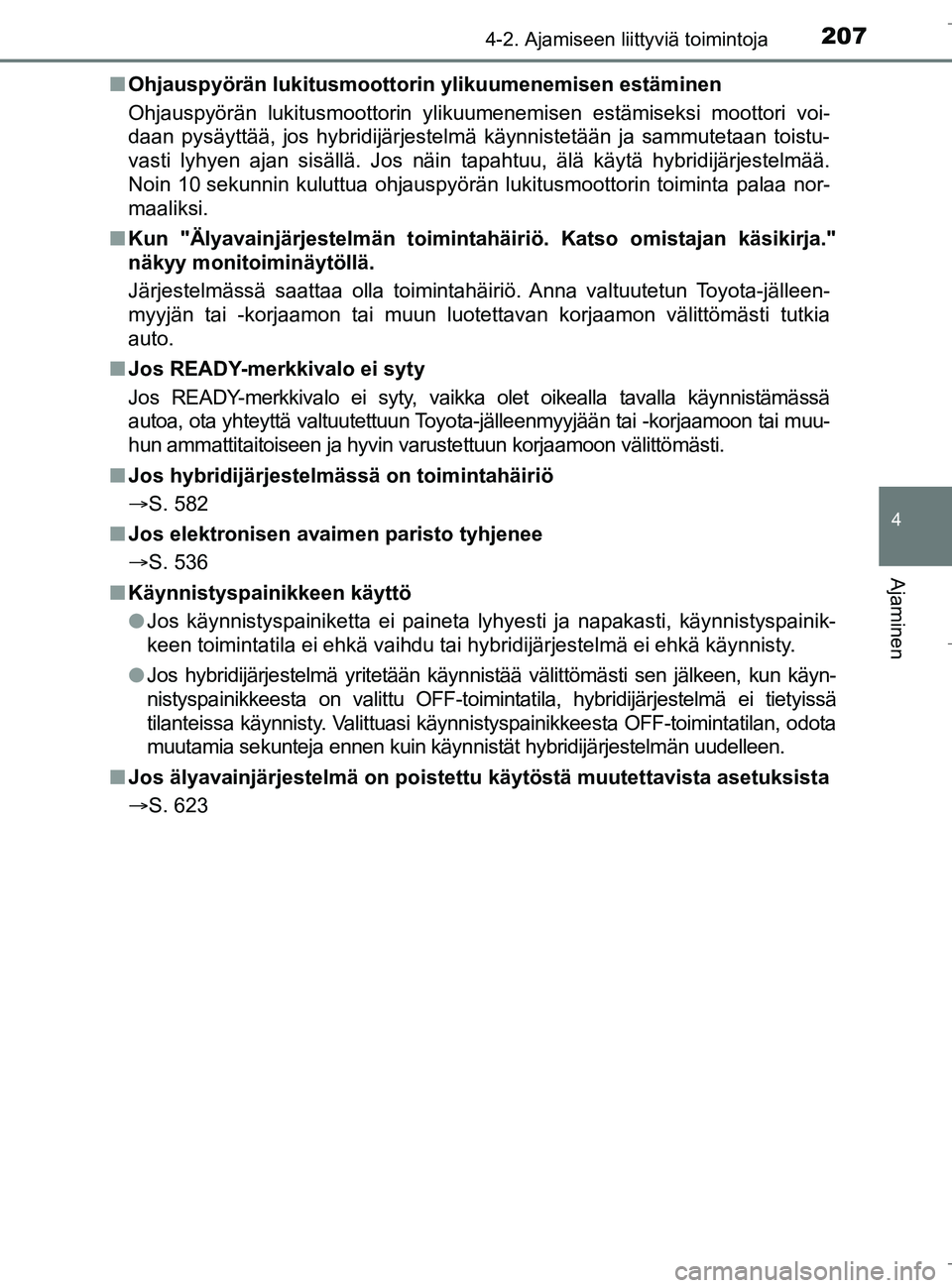

2074-2. Ajamiseen liittyviä toimintoja
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FIn
Ohjauspyörän lukitusmoottori n ylikuumenemisen estäminen
Ohjauspyörän lukitusmoottorin ylikuumenemisen estämiseksi moott\
ori voi-
daan pysäyttää, jos hybridijärjestelmä käynnistetää\
n ja sammutetaan toistu-
vasti lyhyen ajan sisällä. Jos näin tapahtuu, älä käytä hybridijärjestelmää.
Noin 10 sekunnin kuluttua ohjauspyörän lukitusmoottorin toiminta palaa nor-
maaliksi.
n Kun "Älyavainjärjestelmän toimintahä iriö. Katso omistajan käsikirja."
näkyy monitoiminäytöllä.
Järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon välittömästi tutkia
auto.
n Jos READY-merkkivalo ei syty
Jos READY-merkkivalo ei syty, vaikka olet oikealla tavalla käynnistämässä
autoa, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon välittömästi.
n Jos hybridijärjestelmässä on toimintahäiriö
S. 582
n Jos elektronisen avaimen paristo tyhjenee
S. 536
n Käynnistyspainikkeen käyttö
lJos käynnistyspainiketta ei paineta lyhyesti ja napakasti, käynnistyspainik-
keen toimintatila ei ehkä vaihdu tai hybridijärjestelmä ei ehkä\
käynnisty.
l Jos hybridijärjestelmä yritetään käynnistää välittömästi sen jälkeen, kun käyn-
nistyspainikkeesta on valittu OFF-toimintatila, hybridijärjestelmä ei tietyissä
tilanteissa käynnisty. Valittuasi käynnistyspainikkeesta OFF-toimintatilan, odota
muutamia sekunteja ennen kuin käynnistät hybridijärjestelmän uudelleen.
n Jos älyavainjärjestelmä on poistett u käytöstä muutettavista asetuksista
S. 623
OM10538FI.book Page 207 Monday, January 23, 2017 11:23 AM

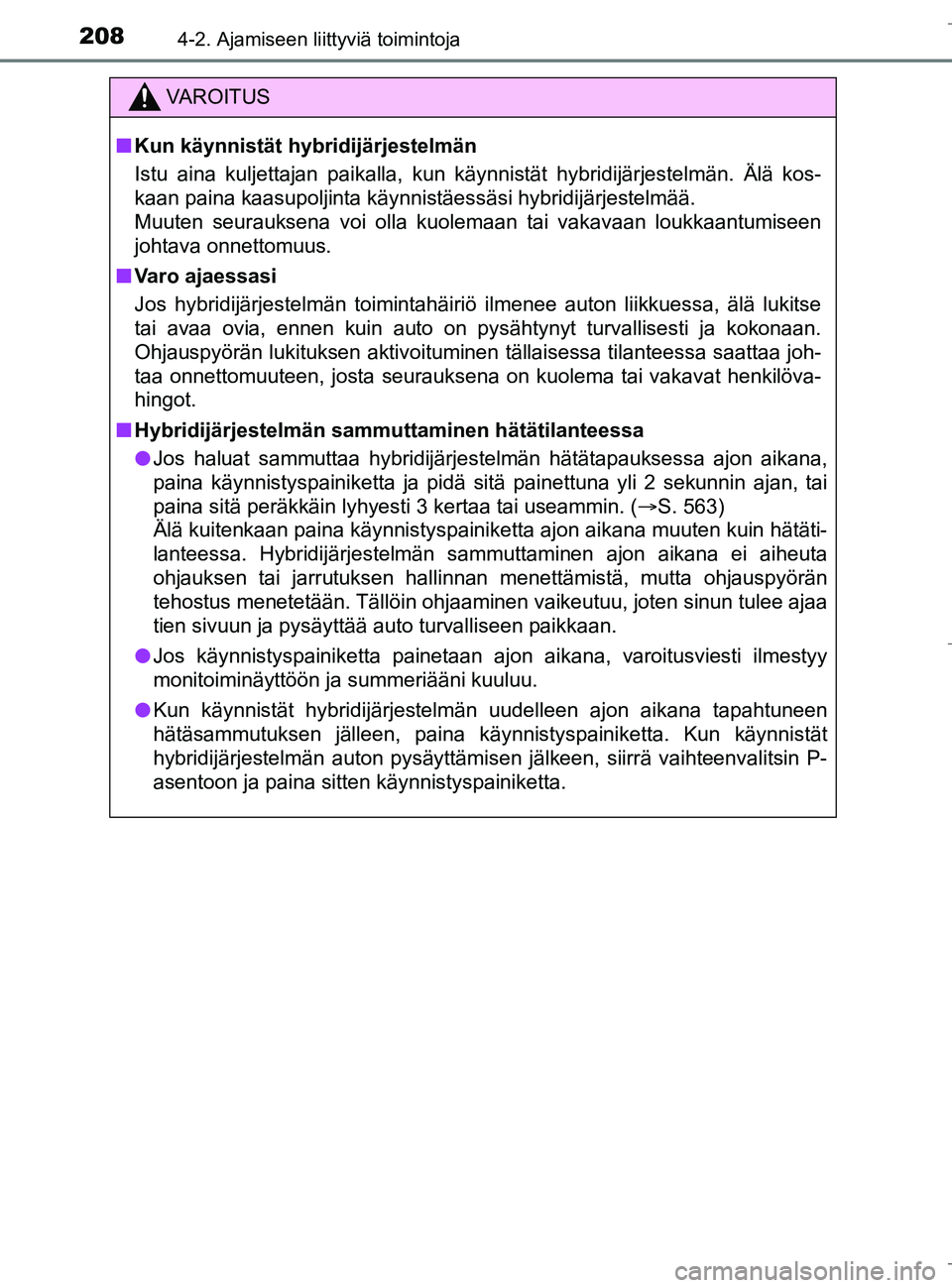

2084-2. Ajamiseen liittyviä toimintoja
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
nKun käynnistät hybridijärjestelmän
Istu aina kuljettajan paikalla, kun käynnistät hybridijärjestelmän. Älä kos-
kaan paina kaasupoljinta käynnistäessäsi hybridijärjestelmää.
Muuten seurauksena voi olla kuolemaan tai vakavaan loukkaantumiseen
johtava onnettomuus.
n Varo ajaessasi
Jos hybridijärjestelmän toimintahäiriö ilmenee auton liikkuessa, älä lukitse
tai avaa ovia, ennen kuin auto on pysähtynyt turvallisesti ja kokonaan.
Ohjauspyörän lukituksen aktivoituminen tällaisessa tilanteessa saattaa joh-
taa onnettomuuteen, josta seurauksena on kuolema tai vakavat henkilöva-
hingot.
n Hybridijärjestelmän sammuttaminen hätätilanteessa
l Jos haluat sammuttaa hybridijärjestelmän hätätapauksessa ajon aikana,
paina käynnistyspainiketta ja pidä sitä painettuna yli 2 sekunnin ajan, tai
paina sitä peräkkäin lyhyesti 3 kertaa tai useammin. ( S. 563)
Älä kuitenkaan paina käynnistyspainiketta ajon aikana muuten kuin hätäti-
lanteessa. Hybridijärjestelmän sammuttaminen ajon aikana ei aiheuta
ohjauksen tai jarrutuksen hallinnan menettämistä, mutta ohjauspyörän
tehostus menetetään. Tällöin ohjaaminen vaikeutuu, joten sinun tulee ajaa
tien sivuun ja pysäyttää auto turvalliseen paikkaan.
l Jos käynnistyspainiketta painetaan ajon aikana, varoitusviesti ilmestyy
monitoiminäyttöön ja summeriääni kuuluu.
l Kun käynnistät hybridijärjestelmän uudelleen ajon aikana tap\
ahtuneen
hätäsammutuksen jälleen, paina käynnistyspainiketta. Kun käynnistät
hybridijärjestelmän auton pysäyttämisen jälkeen, siirrä\
vaihteenvalitsin P-
asentoon ja paina sitten käynnistyspainiketta.
OM10538FI.book Page 208 Monday, January 23, 2017 11:23 AM

2094-2. Ajamiseen liittyviä toimintoja
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI

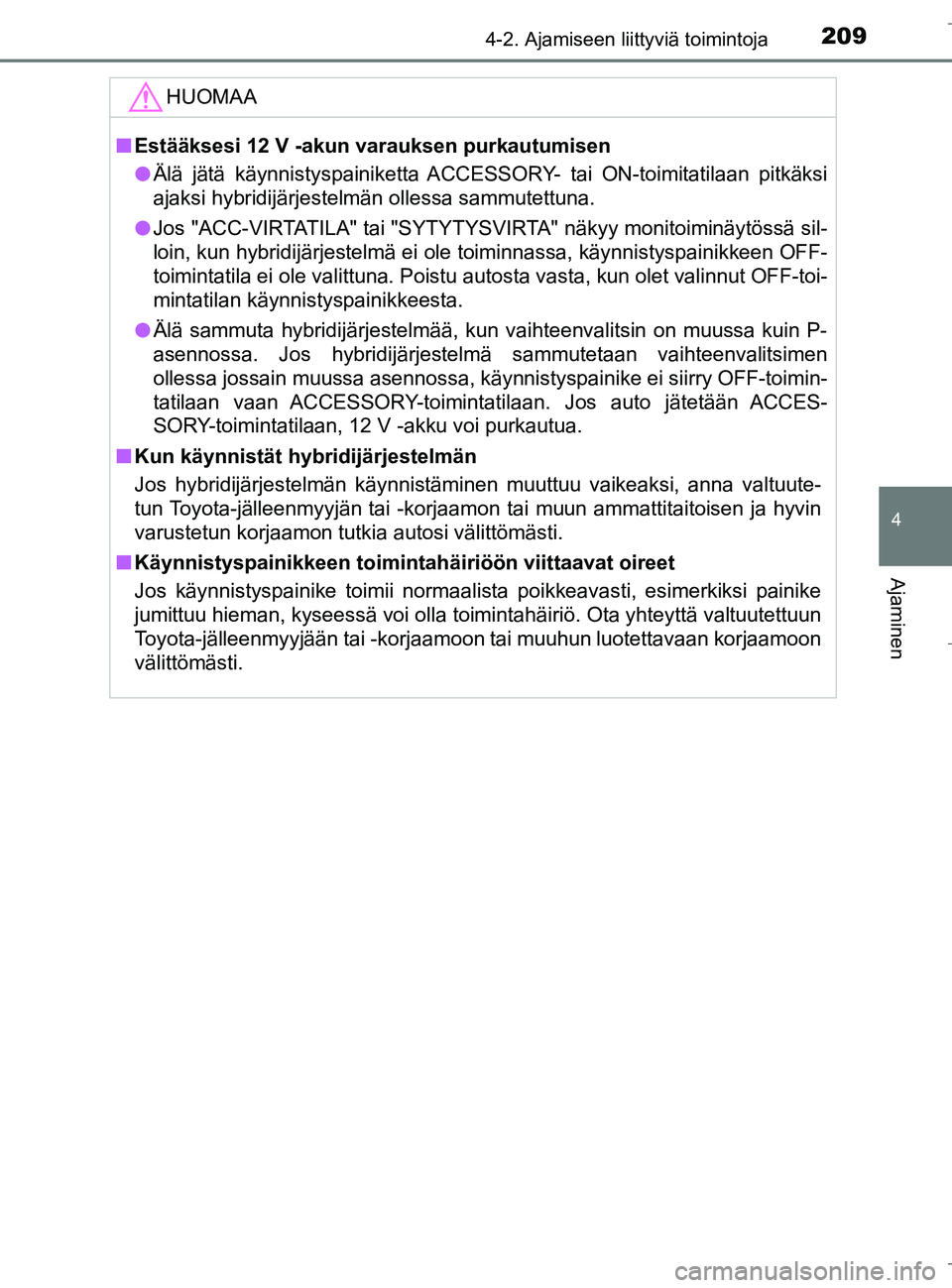

HUOMAA
nEstääksesi 12 V -akun varauksen purkautumisen
l Älä jätä käynnistyspainiketta ACCE SSORY- tai ON-toimitatilaan pitkäksi
ajaksi hybridijärjestelmän ollessa sammutettuna.
l Jos "ACC-VIRTATILA" tai "SYTYTYSVIRTA" näkyy monitoiminäytössä sil-
loin, kun hybridijärjestelmä ei ole toiminnassa, käynnistyspainikkeen OFF-
toimintatila ei ole valittuna. Poistu autosta vasta, kun olet valinnut OFF-toi-
mintatilan käynnistyspainikkeesta.
l Älä sammuta hybridijärjestelmää, kun vaihteenvalitsin on muussa kuin P-
asennossa. Jos hybridijärjestelmä sammutetaan vaihteenvalitsimen
ollessa jossain muussa asennossa, käynnistyspainike ei siirry OFF-toimin-
tatilaan vaan ACCESSORY-toimintatilaan. Jos auto jätetään ACCES-
SORY-toimintatilaan, 12 V -akku voi purkautua.
n Kun käynnistät hybridijärjestelmän
Jos hybridijärjestelmän käynnistäminen muuttuu vaikeaksi, anna \
valtuute-
tun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon tutkia autosi välittömästi.
n Käynnistyspainikkeen toiminta häiriöön viittaavat oireet
Jos käynnistyspainike toimii normaalista poikkeavasti, esimerkiksi paini\
ke
jumittuu hieman, kyseessä voi olla toimintahäiriö. Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaamoon
välittömästi.
OM10538FI.book Page 209 Monday, January 23, 2017 11:23 AM

2104-2. Ajamiseen liittyviä toimintoja
C-HR_HV_OM_Europe_OM10538FI

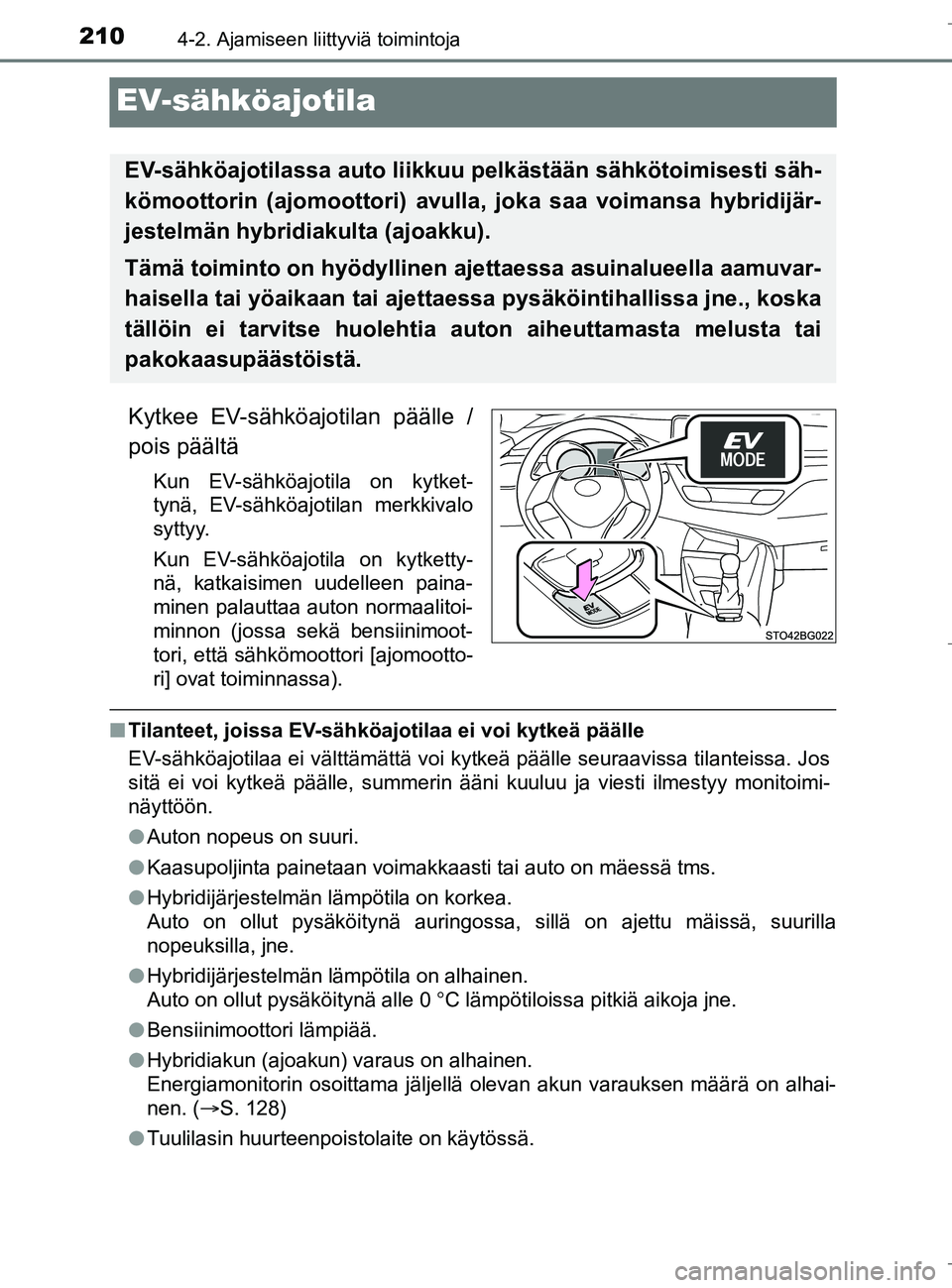

EV-sähköajotila
Kytkee EV-sähköajotilan päälle /
pois päältä
Kun EV-sähköajotila on kytket-
tynä, EV-sähköajotilan merkkivalo
syttyy.
Kun EV-sähköajotila on kytketty-
nä, katkaisimen uudelleen paina-
minen palauttaa auton normaalitoi-
minnon (jossa sekä bensiinimoot-
tori, että sähkömoottori [ajomootto-
ri] ovat toiminnassa).
nTilanteet, joissa EV-sähköajotilaa ei voi kytkeä päälle
EV-sähköajotilaa ei välttämättä voi kytkeä päälle seuraavissa tilanteissa. Jos
sitä ei voi kytkeä päälle, summerin ääni kuuluu ja viesti ilmestyy monitoimi-
näyttöön.
lAuton nopeus on suuri.
l Kaasupoljinta painetaan voimakkaasti tai auto on mäessä tms.
l Hybridijärjestelmän lämpötila on korkea.
Auto on ollut pysäköitynä auringossa, sillä on ajettu mäissä, suurilla
nopeuksilla, jne.
l Hybridijärjestelmän lämpötila on alhainen.
Auto on ollut pysäköitynä alle 0 C lämpötiloissa pitkiä aikoja jne.
l Bensiinimoottori lämpiää.
l Hybridiakun (ajoakun) varaus on alhainen.
Energiamonitorin osoittama jäljellä olevan akun varauksen määrä on alhai-
nen. ( S. 128)
l Tuulilasin huurteenpoistolaite on käytössä.
EV-sähköajotilassa auto liikkuu pelkästään sähkötoimisesti säh-
kömoottorin (ajomoottori) avulla, joka saa voimansa hybridijär-
jestelmän hybridiakulta (ajoakku).
Tämä toiminto on hyödyllinen ajettaessa asuinalueella aamuvar-
haisella tai yöaikaan tai ajettaessa pysäköintihallissa jne., koska
tällöin ei tarvitse huolehtia auton aiheut tamasta melusta tai
pakokaasupäästöistä.
OM10538FI.book Page 210 Monday, January 23, 2017 11:23 AM
