TOYOTA C_HR HYBRID 2017 Omistajan Käsikirja (in Finnish)

2714-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI

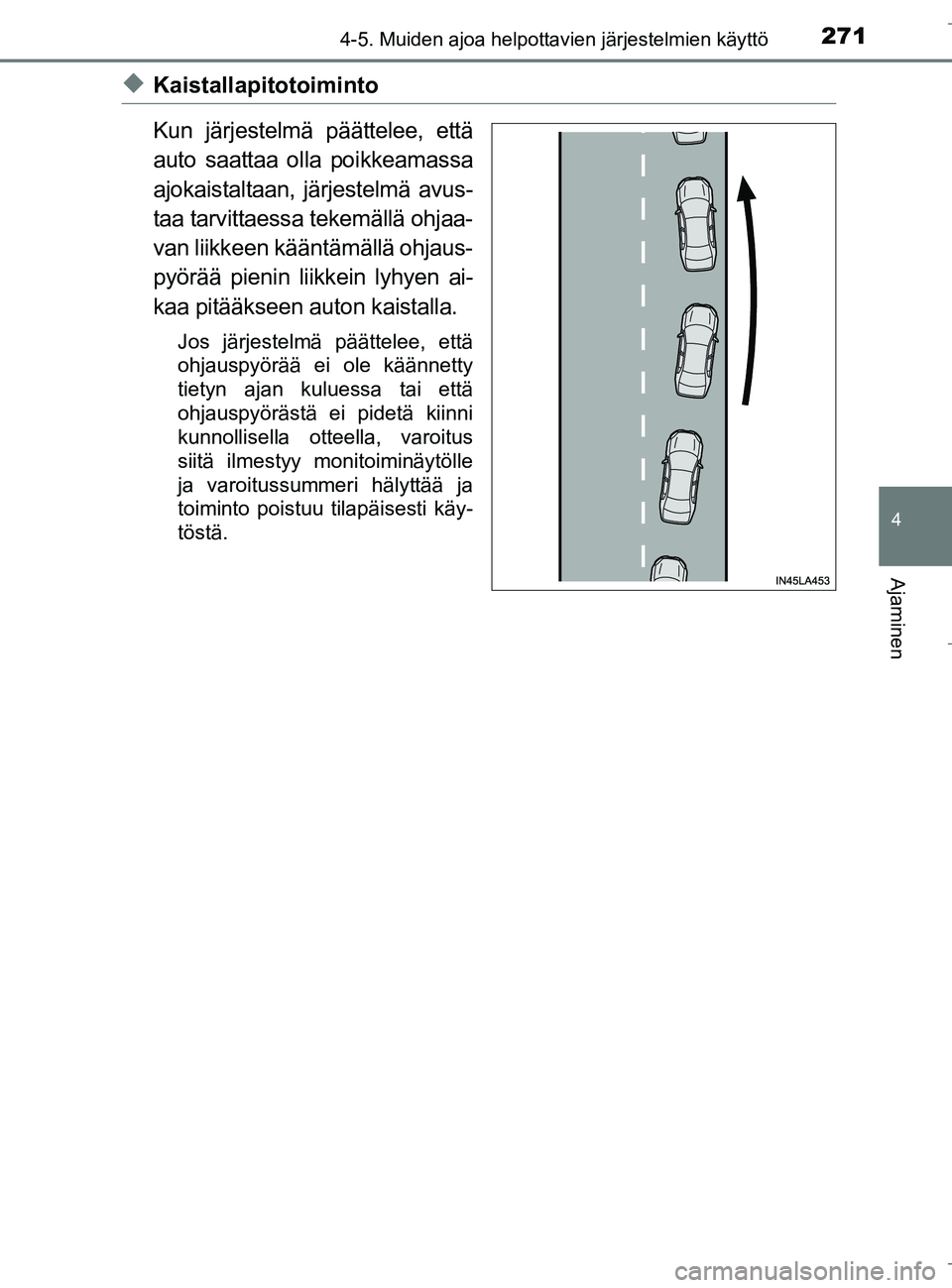

uKaistallapitotoiminto
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, järjestelmä avus-
taa tarvittaessa tekemällä ohjaa-
van liikkeen kääntämällä ohjaus-
pyörää pienin liikkein lyhyen ai-
kaa pitääkseen auton kaistalla.
Jos järjestelmä päättelee, että
ohjauspyörää ei ole käännetty
tietyn ajan kuluessa tai että
ohjauspyörästä ei pidetä kiinni
kunnollisella otteella, varoitus
siitä ilmestyy monitoiminäytölle
ja varoitussummeri hälyttää ja
toiminto poistuu tilapäisesti käy-
töstä.
OM10538FI.book Page 271 Monday, January 23, 2017 11:23 AM

2724-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI

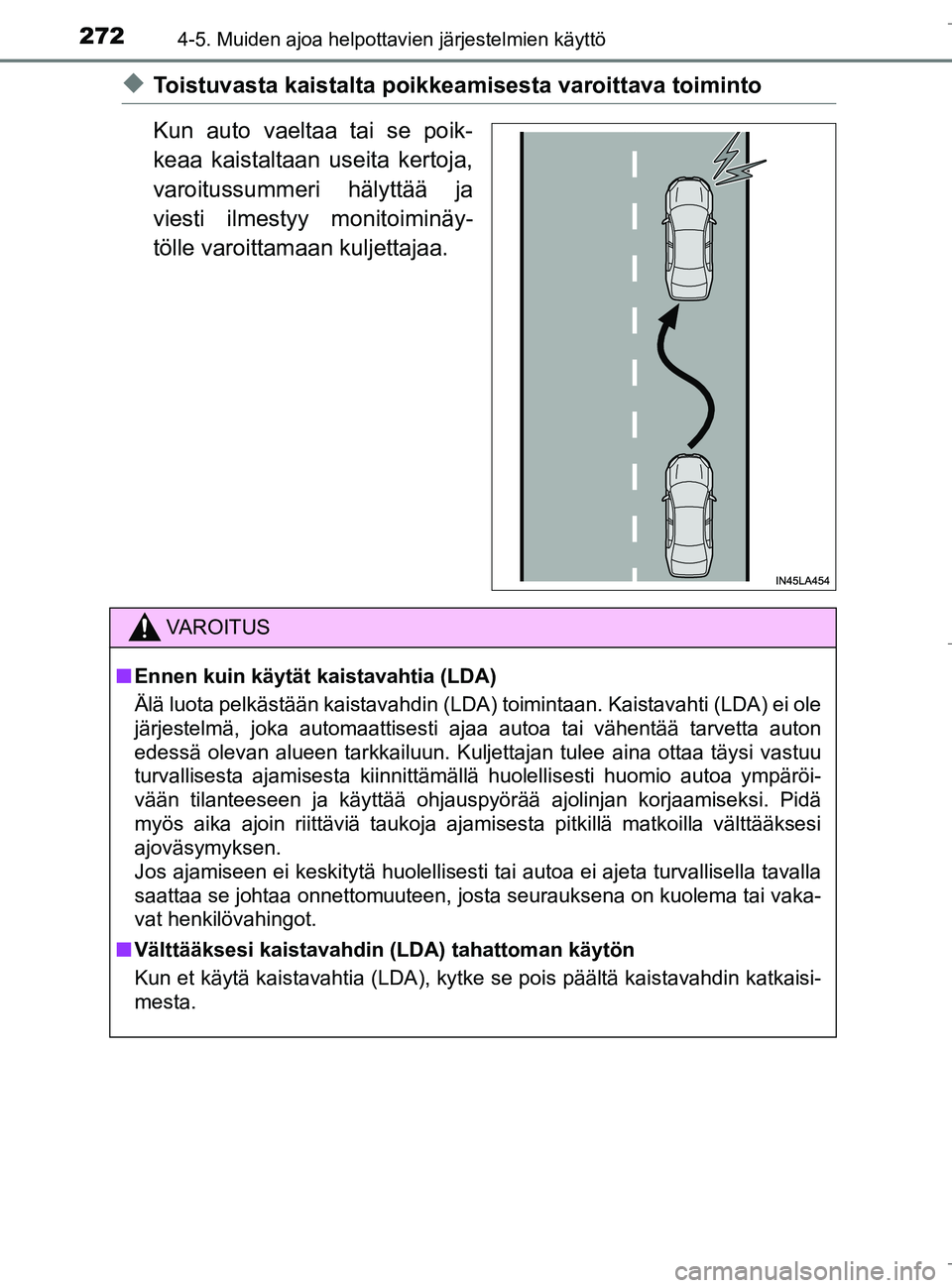

uToistuvasta kaistalta poikkeamisesta varoittava toiminto
Kun auto vaeltaa tai se poik-
keaa kaistaltaan useita kertoja,
varoitussummeri hälyttää ja
viesti ilmestyy monitoiminäy-
tölle varoittamaan kuljettajaa.
VAROITUS
nEnnen kuin käytät kaistavahtia (LDA)
Älä luota pelkästään kaistavahdin (LDA) toimintaan. Kaistavahti (LDA) ei ole
järjestelmä, joka automaattisesti ajaa autoa tai vähentää tarvetta auton
edessä olevan alueen tarkkailuun. Kuljettajan tulee aina ottaa täysi vastuu
turvallisesta ajamisesta kiinnittämäl lä huolellisesti huomio autoa ympäröi-
vään tilanteeseen ja käyttää ohjauspyörää ajolinjan korjaamiseks\
i. Pidä
myös aika ajoin riittäviä taukoja ajamisesta pitkillä matkoilla välttääksesi
ajoväsymyksen.
Jos ajamiseen ei keskitytä huolellisesti tai autoa ei ajeta turvallisell\
a tavalla
saattaa se johtaa onnettomuuteen, josta seurauksena on kuolema tai vaka-
vat henkilövahingot.
n Välttääksesi kaistavahdin (LDA) tahattoman käytön
Kun et käytä kaistavahtia (LDA), kytke se pois päältä kaistavahdin katkaisi-
mesta.
OM10538FI.book Page 272 Monday, January 23, 2017 11:23 AM

2734-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI

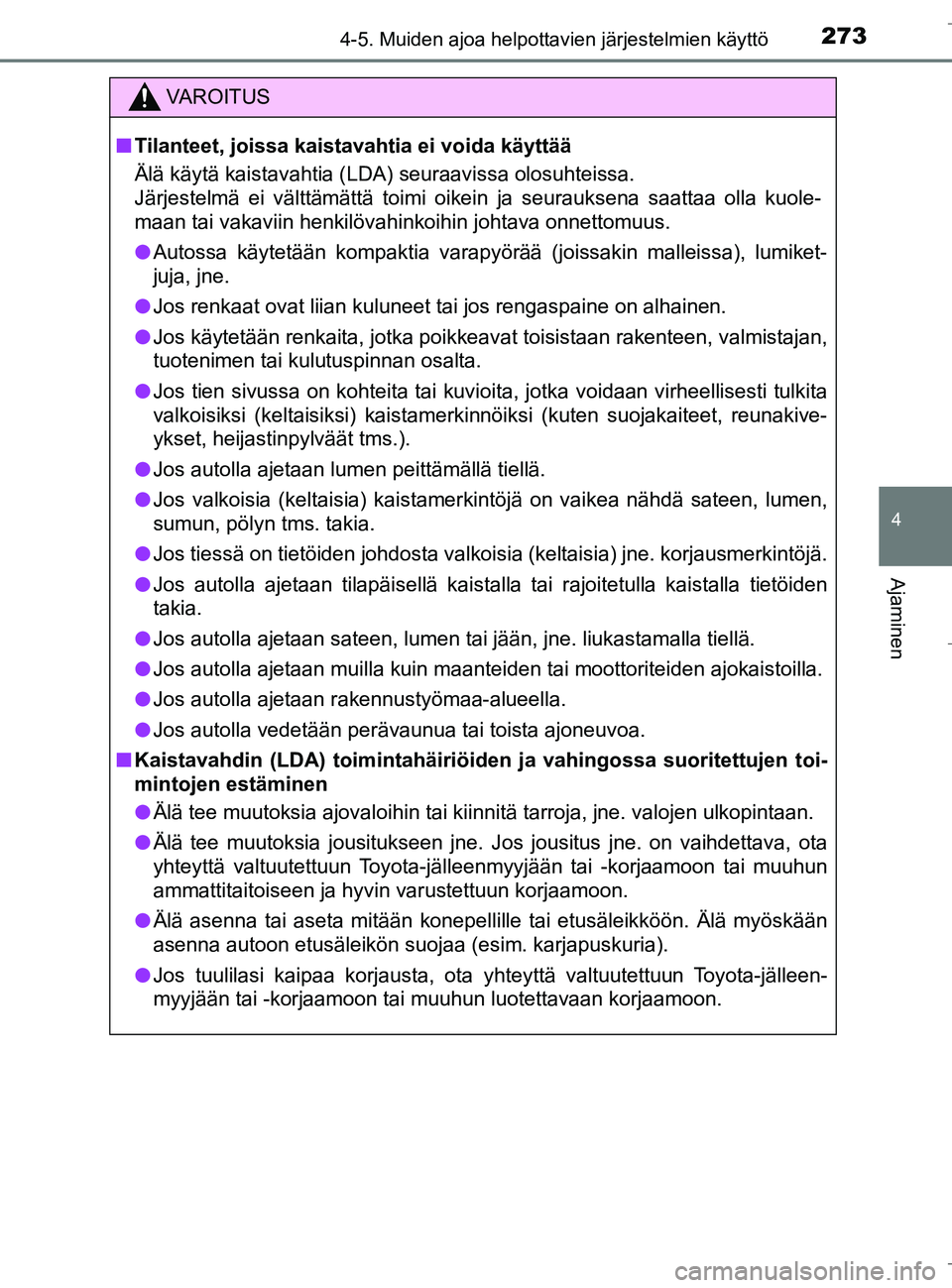

VAROITUS
nTilanteet, joissa kaistavahtia ei voida käyttää
Älä käytä kaistavahtia (LDA) seuraavissa olosuhteissa.
Järjestelmä ei välttämättä toimi oikein ja seurauksena saattaa olla kuole-
maan tai vakaviin henkilövahinkoihin johtava onnettomuus.
l Autossa käytetään kompaktia varapyörää (joissakin malleissa), lumiket-
juja, jne.
l Jos renkaat ovat liian kuluneet tai jos rengaspaine on alhainen.
l Jos käytetään renkaita, jotka poikkeavat toisistaan rakenteen, valmistajan,
tuotenimen tai kulutuspinnan osalta.
l Jos tien sivussa on kohteita tai kuvioita, jotka voidaan virheellisesti tulkita
valkoisiksi (keltaisiksi) kaistamerkinnöiksi (kuten suojakaiteet, reunakive-
ykset, heijastinpylväät tms.).
l Jos autolla ajetaan lumen peittämällä tiellä.
l Jos valkoisia (keltaisia) kaistamerkintöjä on vaikea nähdä sateen, lumen,
sumun, pölyn tms. takia.
l Jos tiessä on tietöiden johdosta valkoisia (keltaisia) jne. korjausmerkintöjä.
l Jos autolla ajetaan tilapäisellä kaistalla tai rajoitetulla kaistalla tietöiden
takia.
l Jos autolla ajetaan sateen, lumen tai jään, jne. liukastamalla tie\
llä.
l Jos autolla ajetaan muilla kuin maanteiden tai moottoriteiden ajokaistoilla.
l Jos autolla ajetaan rakennustyömaa-alueella.
l Jos autolla vedetään perävaunua tai toista ajoneuvoa.
n Kaistavahdin (LDA) toimintahäiriöid en ja vahingossa suoritettujen toi-
mintojen estäminen
l Älä tee muutoksia ajovaloihin tai kiinnitä tarroja, jne. valojen ulkopintaan.
l Älä tee muutoksia jousitukseen jne. Jos jousitus jne. on vaihdettava, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Älä asenna tai aseta mitään konepellille tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojaa (esim. karjapuskuria).
l Jos tuulilasi kaipaa korjausta, ota yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun luotettavaan korjaamoon.
OM10538FI.book Page 273 Monday, January 23, 2017 11:23 AM

2744-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI

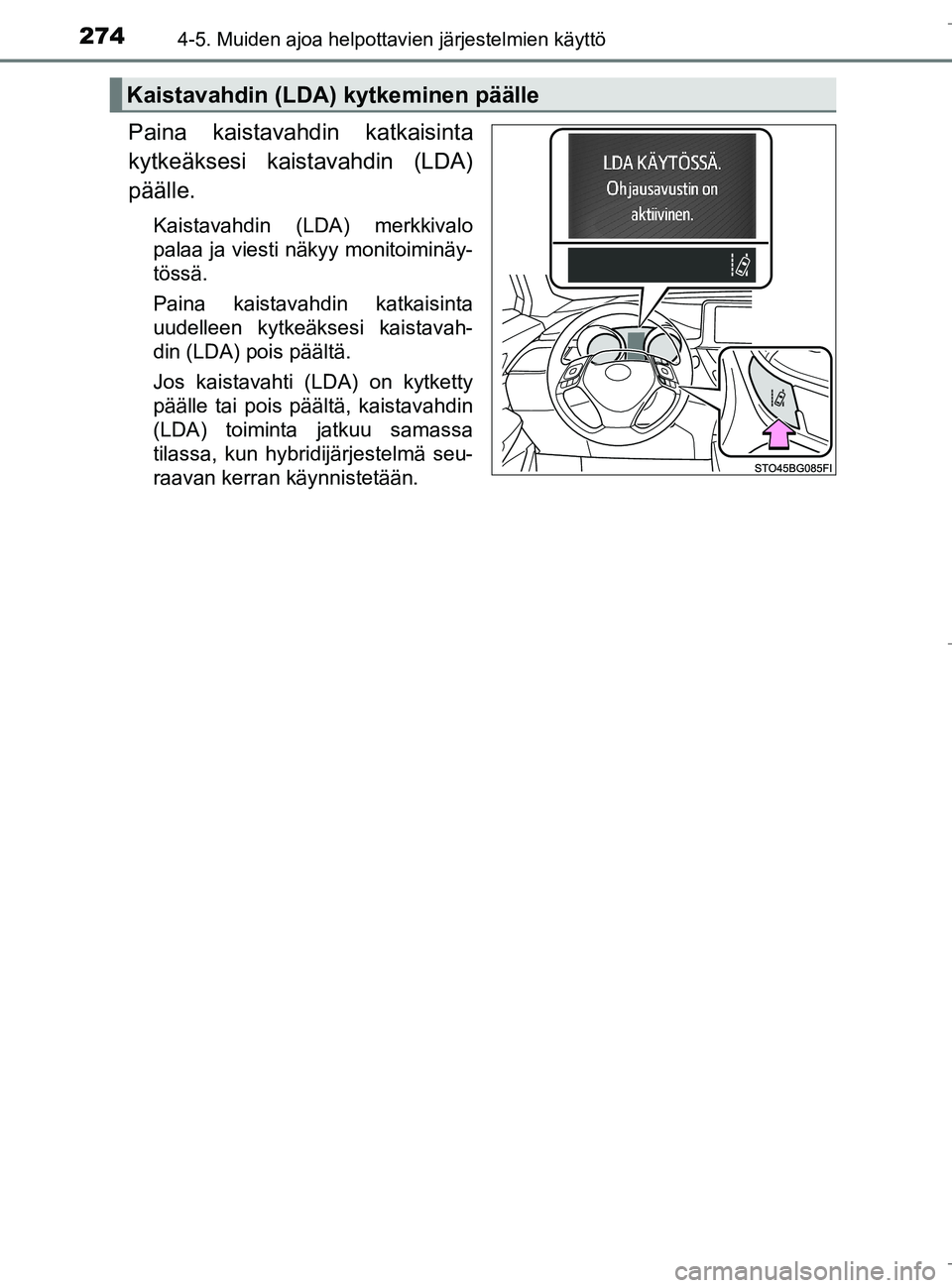

Paina kaistavahdin katkaisinta
kytkeäksesi kaistavahdin (LDA)
päälle.
Kaistavahdin (LDA) merkkivalo
palaa ja viesti näkyy monitoiminäy-
tössä.
Paina kaistavahdin katkaisinta
uudelleen kytkeäksesi kaistavah-
din (LDA) pois päältä.
Jos kaistavahti (LDA) on kytketty
päälle tai pois päältä, kaistavahdin
(LDA) toiminta jatkuu samassa
tilassa, kun hybridijärjestelmä seu-
raavan kerran käynnistetään.
Kaistavahdin (LDA) kytkeminen päälle
OM10538FI.book Page 274 Monday, January 23, 2017 11:23 AM

2754-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI

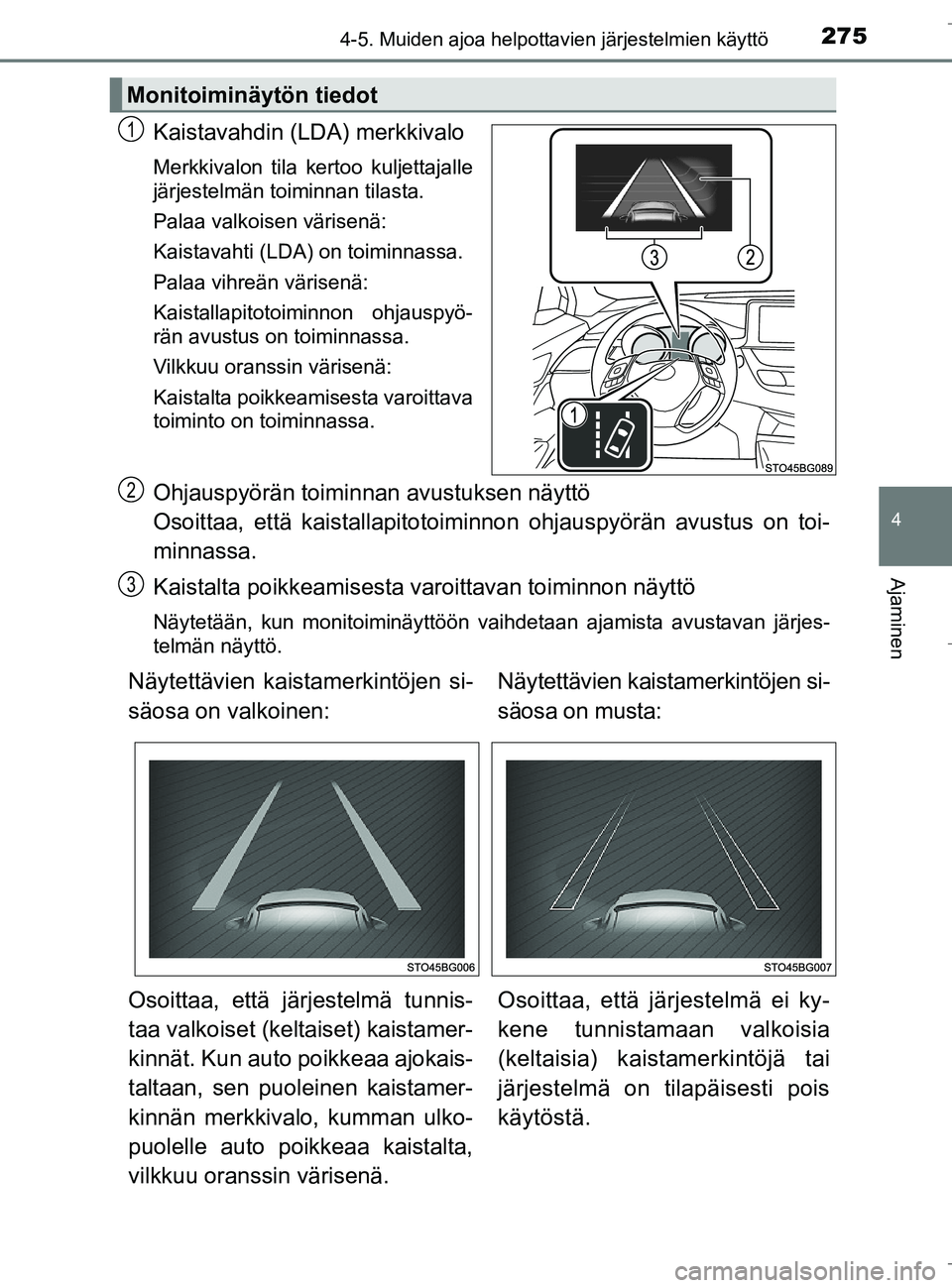

Kaistavahdin (LDA) merkkivalo
Merkkivalon tila kertoo kuljettajalle
järjestelmän toiminnan tilasta.
Palaa valkoisen värisenä:
Kaistavahti (LDA) on toiminnassa.
Palaa vihreän värisenä:
Kaistallapitotoiminnon ohjauspyö-
rän avustus on toiminnassa.
Vilkkuu oranssin värisenä:
Kaistalta poikkeamisesta varoittava
toiminto on toiminnassa.
Ohjauspyörän toiminnan avustuksen näyttö
Osoittaa, että kaistallapitotoiminnon ohjauspyörän avustus on toi-
minnassa.
Kaistalta poikkeamisesta va roittavan toiminnon näyttö
Näytetään, kun monitoiminäyttöön vaihdetaan ajamista avustavan järjes-
telmän näyttö.
Monitoiminäytön tiedot
1
2
3
Näytettävien kaistamerkintöjen si-
säosa on valkoinen: Näytettävien kaistamerkintöjen si-
säosa on musta:
Osoittaa, että järjestelmä tunnis-
taa valkoiset (keltaiset) kaistamer-
kinnät. Kun auto poikkeaa ajokais-
taltaan, sen puoleinen kaistamer-
kinnän merkkivalo, kumman ulko-
puolelle auto poikkeaa kaistalta,
vilkkuu oranssin värisenä. Osoittaa, että järjestelmä ei ky-
kene tunnistamaan valkoisia
(keltaisia) kaistamerkintöjä tai
järjestelmä on tilapäisesti pois
käytöstä.
OM10538FI.book Page 275 Monday, January 23, 2017 11:23 AM

2764-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI

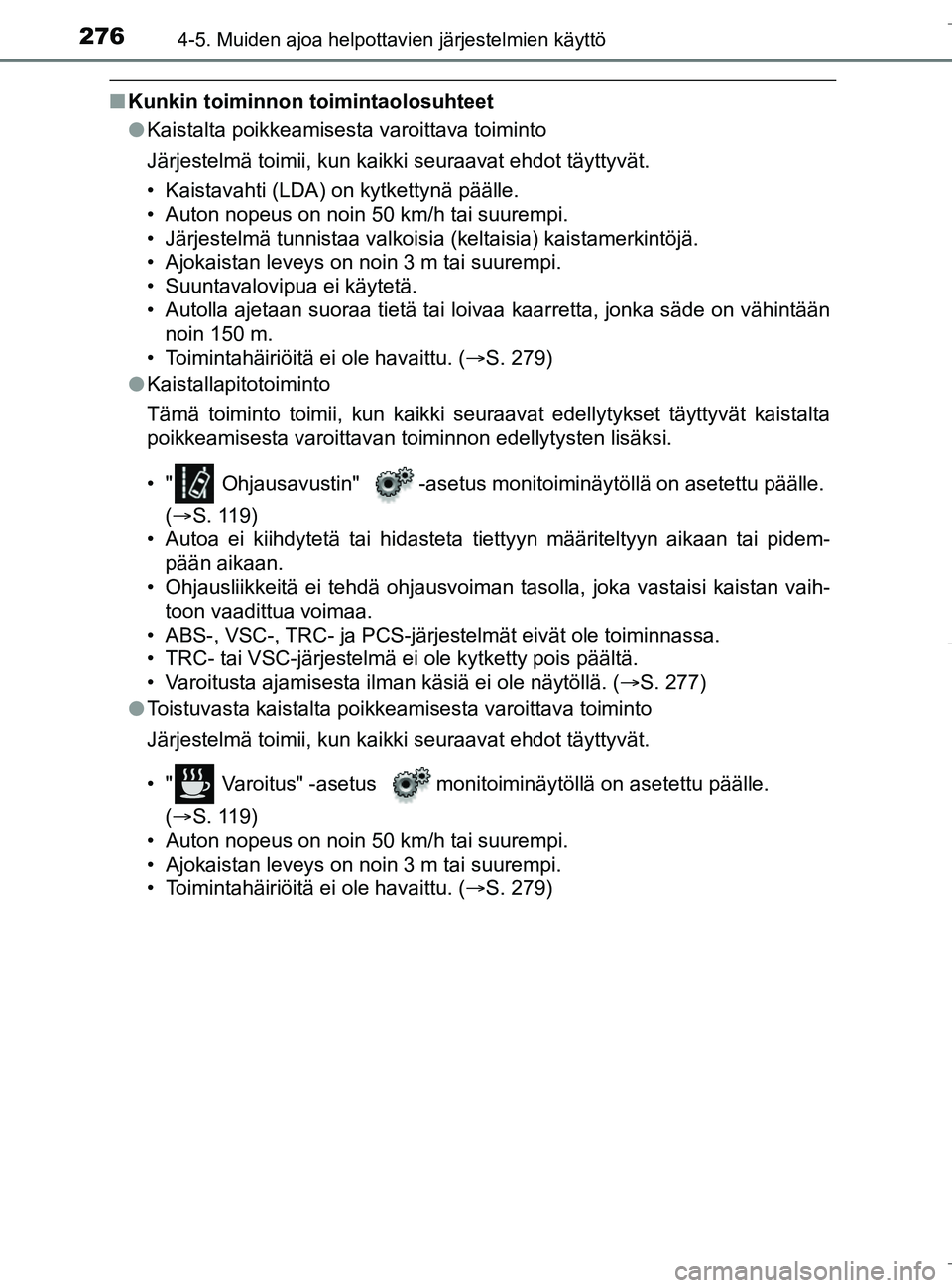

nKunkin toiminnon toimintaolosuhteet
l Kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• Kaistavahti (LDA) on kytkettynä päälle.
• Auton nopeus on noin 50 km/h tai suurempi.
• Järjestelmä tunnistaa valkoisia (keltaisia) kaistamerkintöjä.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Suuntavalovipua ei käytetä.
• Autolla ajetaan suoraa tietä tai loivaa kaarretta, jonka säde on vähintään
noin 150 m.
• Toimintahäiriöitä ei ole havaittu. ( S. 279)
l Kaistallapitotoiminto
Tämä toiminto toimii, kun kaikki seuraavat edellytykset täyttyvät kaistalta
poikkeamisesta varoittavan toiminnon edellytysten lisäksi.
• " Ohjausavustin" -asetus monitoiminäytöllä on asetettu päälle.
( S. 119)
• Autoa ei kiihdytetä tai hidasteta tiettyyn määriteltyyn aikaan tai pidem-
pään aikaan.
• Ohjausliikkeitä ei tehdä ohjausvoiman tasolla, joka vastaisi kaistan vaih- toon vaadittua voimaa.
• ABS-, VSC-, TRC- ja PCS-järj estelmät eivät ole toiminnassa.
• TRC- tai VSC-järjestelmä ei ole kytketty pois päältä.
• Varoitusta ajamisesta ilman käsiä ei ole näytöllä. ( S. 277)
l Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• " Varoitus" -asetus monitoiminäytöllä on asetettu päälle.
( S. 119)
• Auton nopeus on noin 50 km/h tai suurempi.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Toimintahäiriöitä ei ole havaittu. ( S. 279)
OM10538FI.book Page 276 Monday, January 23, 2017 11:23 AM

2774-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FIn

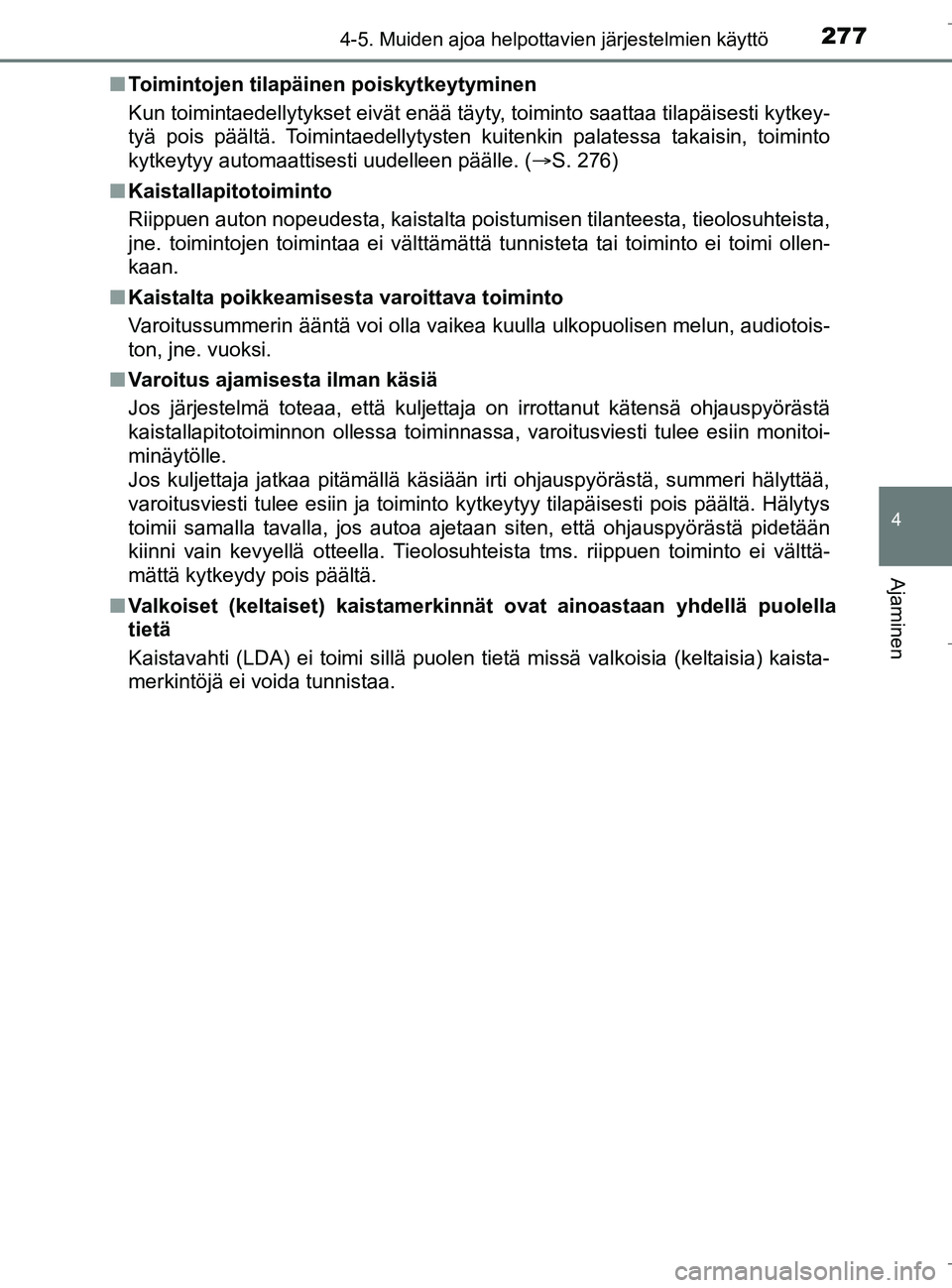

Toimintojen tilapäinen poiskytkeytyminen
Kun toimintaedellytykset eivät enää täyty, toiminto saattaa tilapäisesti kytkey-
tyä pois päältä. Toimintaedellytysten kuitenkin palatessa takaisin, toiminto
kytkeytyy automaattisesti uudelleen päälle. ( S. 276)
n Kaistallapitotoiminto
Riippuen auton nopeudesta, kaistalta poistumisen tilanteesta, tieolosuhteista,
jne. toimintojen toimintaa ei välttämättä tunnisteta tai toiminto ei toimi ollen-
kaan.
n Kaistalta poikkeamisesta varoittava toiminto
Varoitussummerin ääntä voi olla vaikea kuulla ulkopuolisen melun, audiotois-
ton, jne. vuoksi.
n Varoitus ajamisesta ilman käsiä
Jos järjestelmä toteaa, että kuljettaja on irrottanut kätensä ohjauspyörästä
kaistallapitotoiminnon ollessa toiminnassa, varoitusviesti tulee esiin monitoi-
minäytölle.
Jos kuljettaja jatkaa pitämällä käsiään irti ohjauspyörästä, summeri hälyttää,
varoitusviesti tulee esiin ja toiminto kytkeytyy tilapäisesti pois päältä. Hälytys
toimii samalla tavalla, jos autoa ajetaan siten, että ohjauspyörästä pidetään
kiinni vain kevyellä otteella. Tieolosuhteista tms. riippuen toiminto ei välttä-
mättä kytkeydy pois päältä.
n Valkoiset (keltaiset) kaistamerkinnät ovat ainoastaan yhdellä puolella
tietä
Kaistavahti (LDA) ei toimi sillä puolen tietä missä valkoisia (keltaisia) kaista-
merkintöjä ei voida tunnistaa.
OM10538FI.book Page 277 Monday, January 23, 2017 11:23 AM

2784-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FIn

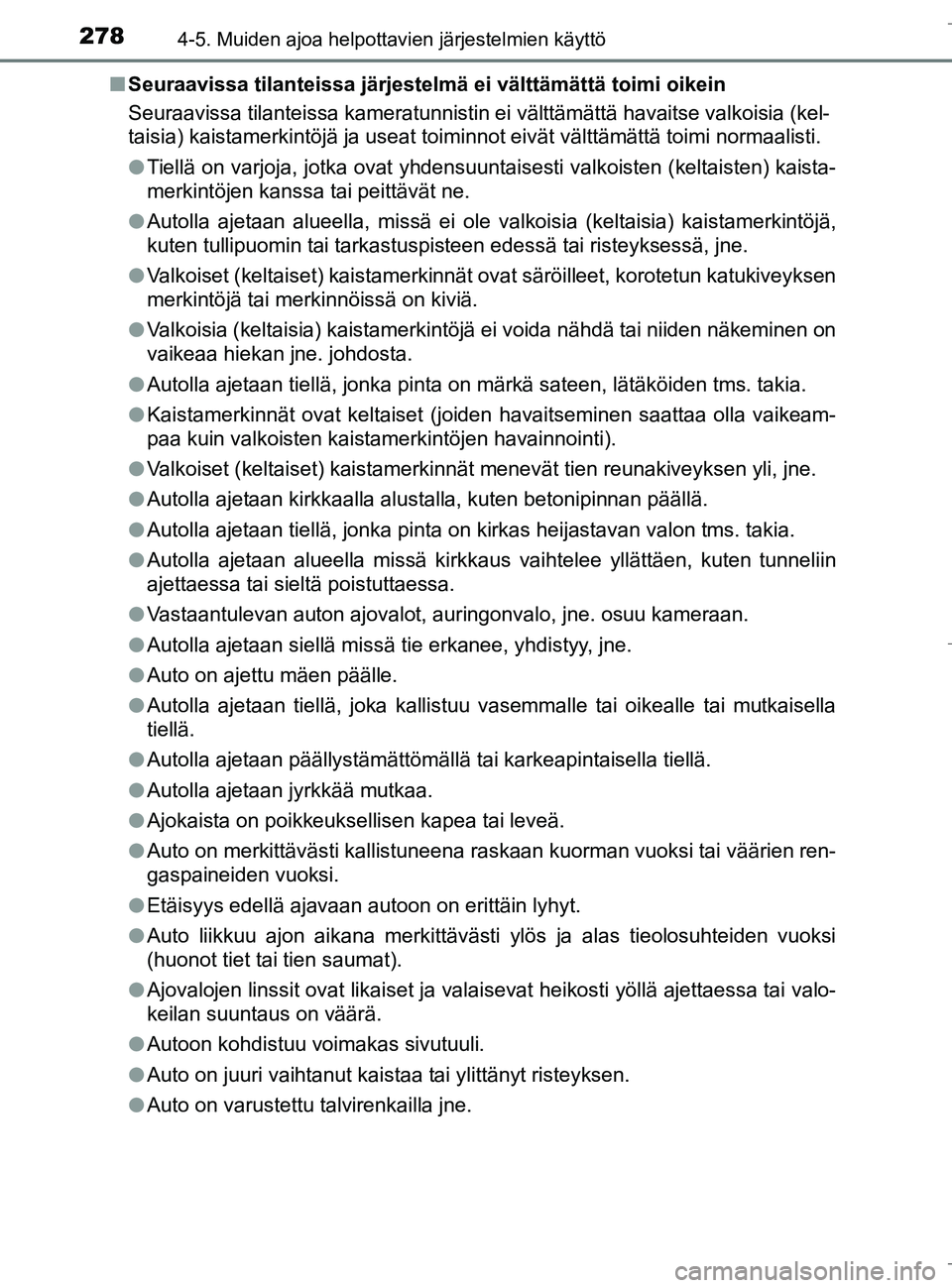

Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa kameratunnistin ei välttämättä havaitse valkoisia (kel-
taisia) kaistamerkintöjä ja useat toiminnot eivät välttämättä toimi normaalisti.
lTiellä on varjoja, jotka ovat yhdensuuntaisesti valkoisten (keltaisten) kaista-
merkintöjen kanssa tai peittävät ne.
l Autolla ajetaan alueella, missä ei ole valkoisia (keltaisia) kaistamerkintöjä,
kuten tullipuomin tai tarkastuspisteen edessä tai risteyksessä, jne.
l Valkoiset (keltaiset) kaistamerkinnät ovat säröilleet, korotet\
un katukiveyksen
merkintöjä tai merkinnöissä on kiviä.
l Valkoisia (keltaisia) kaistamerkintöjä ei voida nähdä tai niiden näkeminen on
vaikeaa hiekan jne. johdosta.
l Autolla ajetaan tiellä, jonka pinta on märkä sateen, lätäköiden tms. takia.
l Kaistamerkinnät ovat keltaiset (joiden havaitseminen saattaa olla vaikeam-
paa kuin valkoisten kaistamerkintöjen havainnointi).
l Valkoiset (keltaiset) kaistamerkinnät menevät tien reunakiveyksen yli, jne.
l Autolla ajetaan kirkkaalla alus talla, kuten betonipinnan päällä.
l Autolla ajetaan tiellä, jonka pinta on kirkas heijastavan valon tms. takia.
l Autolla ajetaan alueella missä kirkkaus vaihtelee yllättäen, kuten tunneliin
ajettaessa tai sieltä poistuttaessa.
l Vastaantulevan auton ajovalot, auringonvalo, jne. osuu kameraan.
l Autolla ajetaan siellä missä tie erkanee, yhdistyy, jne.
l Auto on ajettu mäen päälle.
l Autolla ajetaan tiellä, joka kallistuu vasemmalle tai oikealle tai mutkaisella
tiellä.
l Autolla ajetaan päällystämättömällä tai karkeapintaisella tiellä.
l Autolla ajetaan jyrkkää mutkaa.
l Ajokaista on poikkeuksellisen kapea tai leveä.
l Auto on merkittävästi kallistuneena raskaan kuorman vuoksi tai väärien ren-
gaspaineiden vuoksi.
l Etäisyys edellä ajavaan autoon on erittäin lyhyt.
l Auto liikkuu ajon aikana merkittävästi ylös ja alas tieolosuhteiden vuoksi
(huonot tiet tai tien saumat).
l Ajovalojen linssit ovat likaiset ja valaisevat heikosti yöllä ajettaessa tai valo-
keilan suuntaus on väärä.
l Autoon kohdistuu voimakas sivutuuli.
l Auto on juuri vaihtanut kaistaa tai ylittänyt risteyksen.
l Auto on varustettu talvirenkailla jne.
OM10538FI.book Page 278 Monday, January 23, 2017 11:23 AM

2794-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FIn

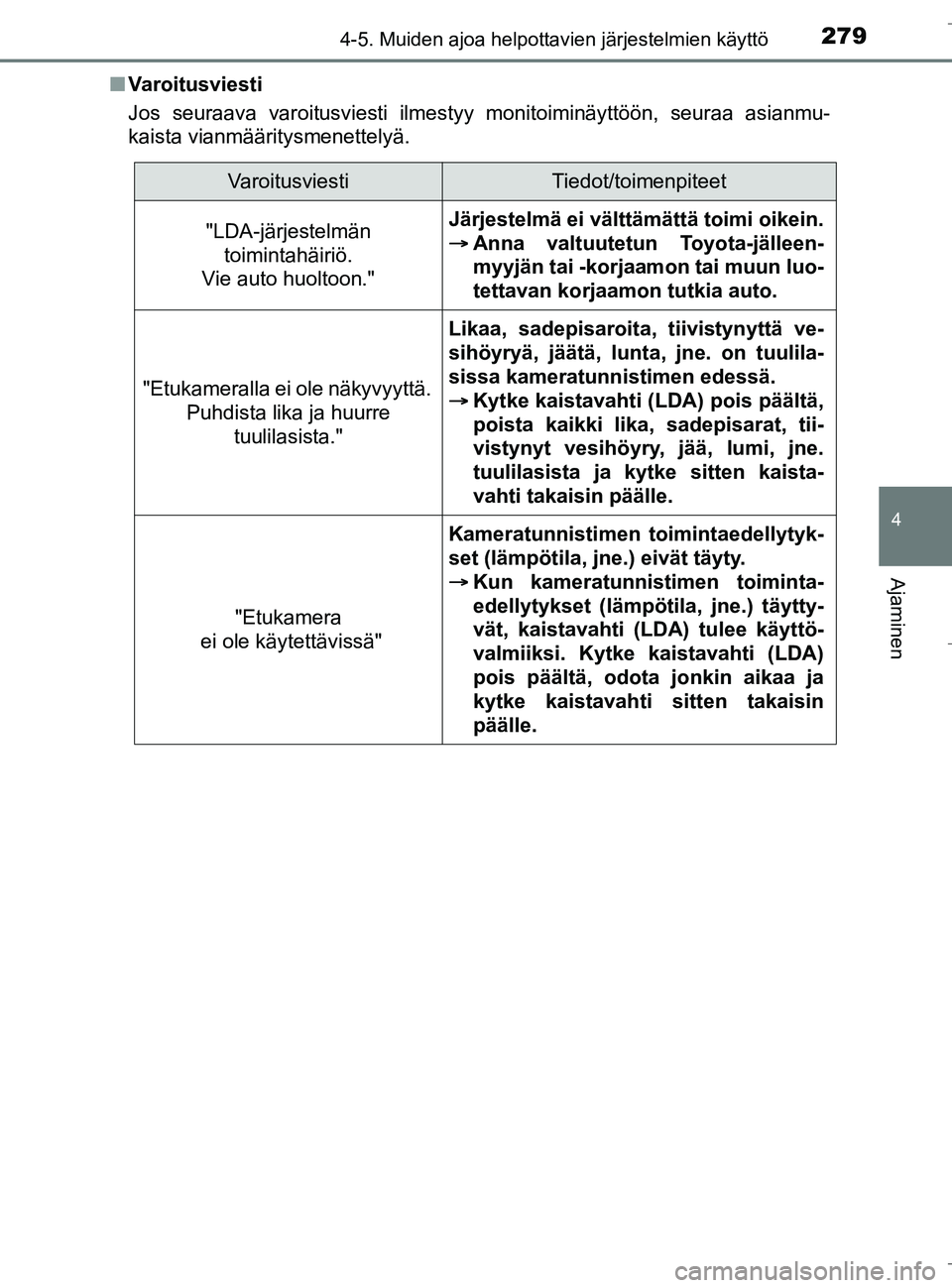

Varoitusviesti
Jos seuraava varoitusviesti ilmestyy monitoiminäyttöön, seuraa asianmu-
kaista vianmääritysmenettelyä.
VaroitusviestiTiedot/toimenpiteet
"LDA-järjestelmän
toimintahäiriö.
Vie auto huoltoon."Järjestelmä ei välttämättä toimi oikein.
 Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luo-
tettavan korjaamon tutkia auto.
"Etukameralla ei ole näkyvyyttä.
Puhdista lika ja huurre
tuulilasista."
Likaa, sadepisaroita, tiivistynyttä ve-
sihöyryä, jäätä, lunta, jne. on tuulila-
sissa kameratunnistimen edessä.
Kytke kaistavahti (LDA) pois päältä,
poista kaikki lika, sadepisarat, tii-
vistynyt vesihöyry, jää, lumi, jne.
tuulilasista ja kyt ke sitten kaista-
vahti takaisin päälle.
"Etukamera
ei ole käytettävissä"
Kameratunnistimen toimintaedellytyk-
set (lämpötila, jne.) eivät täyty.
 Kun kameratunnistimen toiminta-
edellytykset (lämpötila, jne.) täytty-
vät, kaistavahti (LDA) tulee käyttö-
valmiiksi. Kytke kaistavahti (LDA)
pois päältä, odota jonkin aikaa ja
kytke kaistavahti sitten takaisin
päälle.
OM10538FI.book Page 279 Monday, January 23, 2017 11:23 AM

2804-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FIJos jokin muu varoitusviesti tulee näkyviin, toimi näytön ohjeiden mukaisesti.
n Muutettavat asetukset
Seuraavia asetuksia voidaan vaihtaa.
Katso kohdasta S. 653 miten asetuksia vaihdetaan.
"LDA ei ole käytettävissä."
Kaistavahti (LDA) on kytkeytynyt tila-
päisesti pois päältä muussa tunnisti-
messa kuin kameratunnistimessa ha-
vaitun vian johdosta.
 Kytke kaistavahti (LDA) pois päältä
ja toimi varoitusviestiin liittyvän
vianetsintämenetelmän mukaisesti.
Sen jälkeen aja autolla lyhyen aikaa
ja kytke kaistavahti (LDA) takaisin
päälle.
"LDA ei ole käytettävissä noin
alle 50 km/h nopeudella."
Kaistavahtia (LDA) ei voi käyttää
ajonopeuden ollessa noin 50 km/h tai
alle.
 Aja autoa noin 50 km/h tai suurem-
malla nopeudella.
VaroitusviestiTiedot/toimenpiteet
To i m i n t aAsetusten yksityiskohdat
Kaistalta poikkeamisesta
varoittava toimintoSäädä hälytyksen herkkyyttä
Kaistallapitotoiminto
Aseta kaistallapitotoiminnon
ohjauspyörän avustus päälle ja pois päältä
Toistuvasta kaistalta
poikkeamisesta varoittava toimintoKytke toiminto päälle ja pois päältä
Säädä hälytyksen herkkyyttä
OM10538FI.book Page 280 Monday, January 23, 2017 11:23 AM
