TOYOTA C_HR HYBRID 2017 Omistajan Käsikirja (in Finnish)

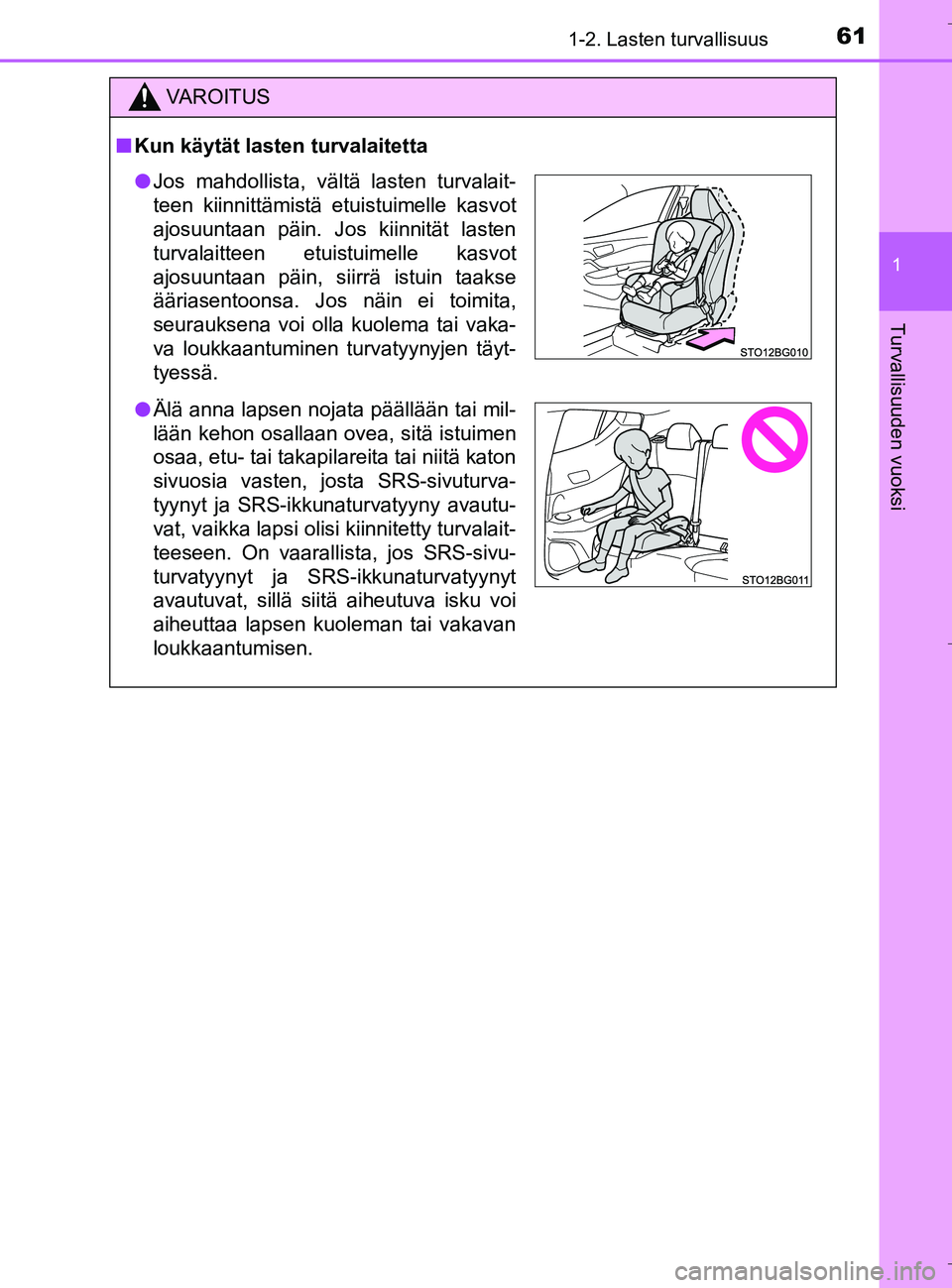

611-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
nKun käytät lasten turvalaitetta
l Jos mahdollista, vältä lasten turvalait-
teen kiinnittämistä etuistuimelle kasvot
ajosuuntaan päin. Jos kiinnität lasten
turvalaitteen etuistuimelle kasvot
ajosuuntaan päin, siirrä istuin taakse
ääriasentoonsa. Jos näin ei toimita,
seurauksena voi olla kuolema tai vaka-
va loukkaantuminen turvatyynyjen täyt-
tyessä.
l Älä anna lapsen nojata päällään tai mil-
lään kehon osallaan ovea, sitä istuimen
osaa, etu- tai takapilareita tai niitä katon
sivuosia vasten, josta SRS-sivuturva-
tyynyt ja SRS-ikkunaturvatyyny avautu-
vat, vaikka lapsi olisi kiinnitetty turvalait-
teeseen. On vaarallista, jos SRS-sivu-
turvatyynyt ja SRS-ikkunaturvatyynyt
avautuvat, sillä siitä aiheutuva isku voi
aiheuttaa lapsen kuoleman tai vakavan
loukkaantumisen.
OM10538FI.book Page 61 Monday, January 23, 2017 11:23 AM

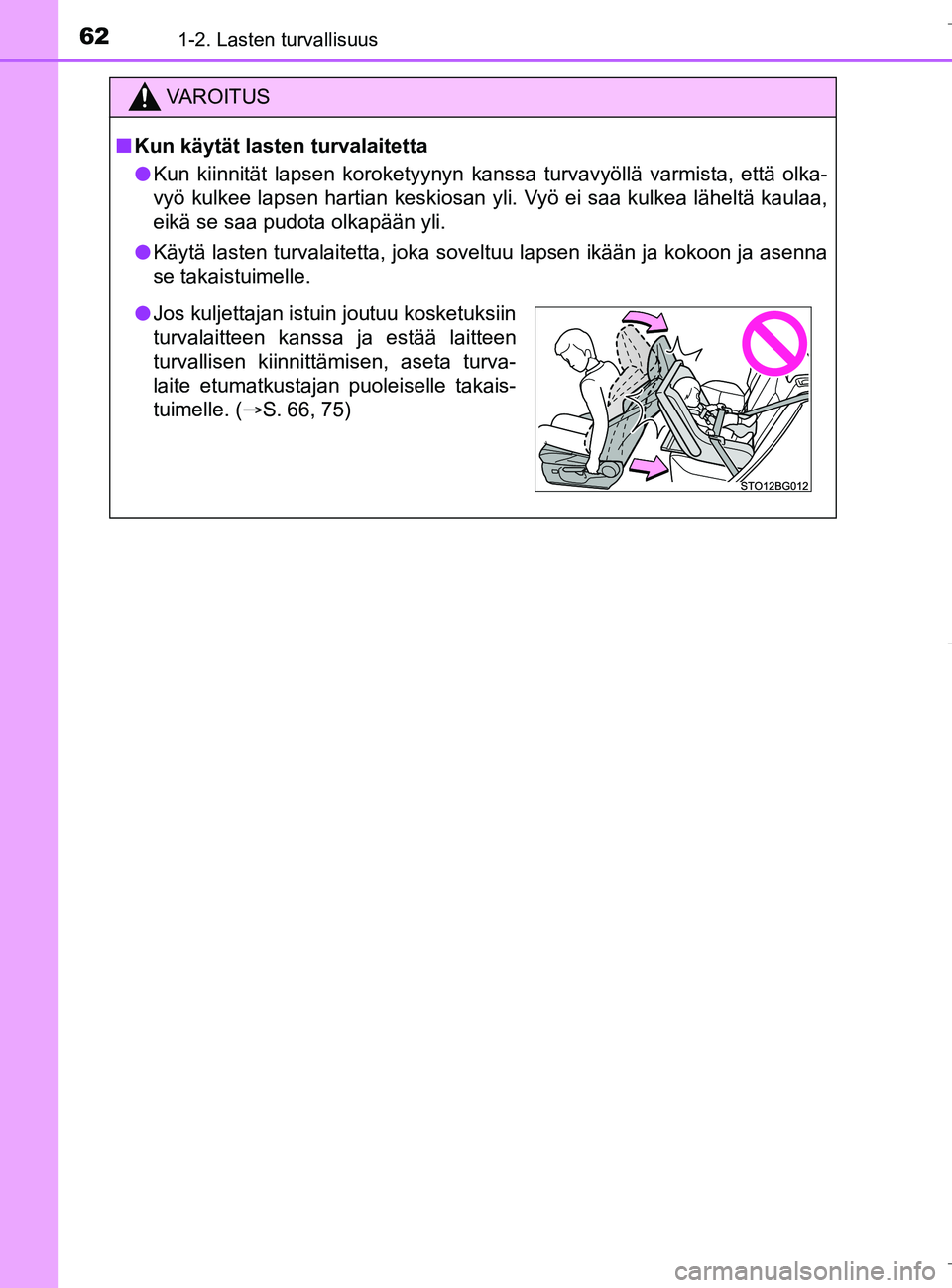

621-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
nKun käytät lasten turvalaitetta
l Kun kiinnität lapsen koroketyynyn kanssa turvavyöllä varmista, \
että olka-
vyö kulkee lapsen hartian keskiosan yli. Vyö ei saa kulkea läheltä kaulaa,
eikä se saa pudota olkapään yli.
l Käytä lasten turvalaitetta, joka soveltuu lapsen ikään ja ko\
koon ja asenna
se takaistuimelle.
lJos kuljettajan istuin joutuu kosketuksiin
turvalaitteen kanssa ja estää laitteen
turvallisen kiinnittämisen, aseta turva-
laite etumatkustajan puoleiselle takais-
tuimelle. ( S. 66, 75)
OM10538FI.book Page 62 Monday, January 23, 2017 11:23 AM

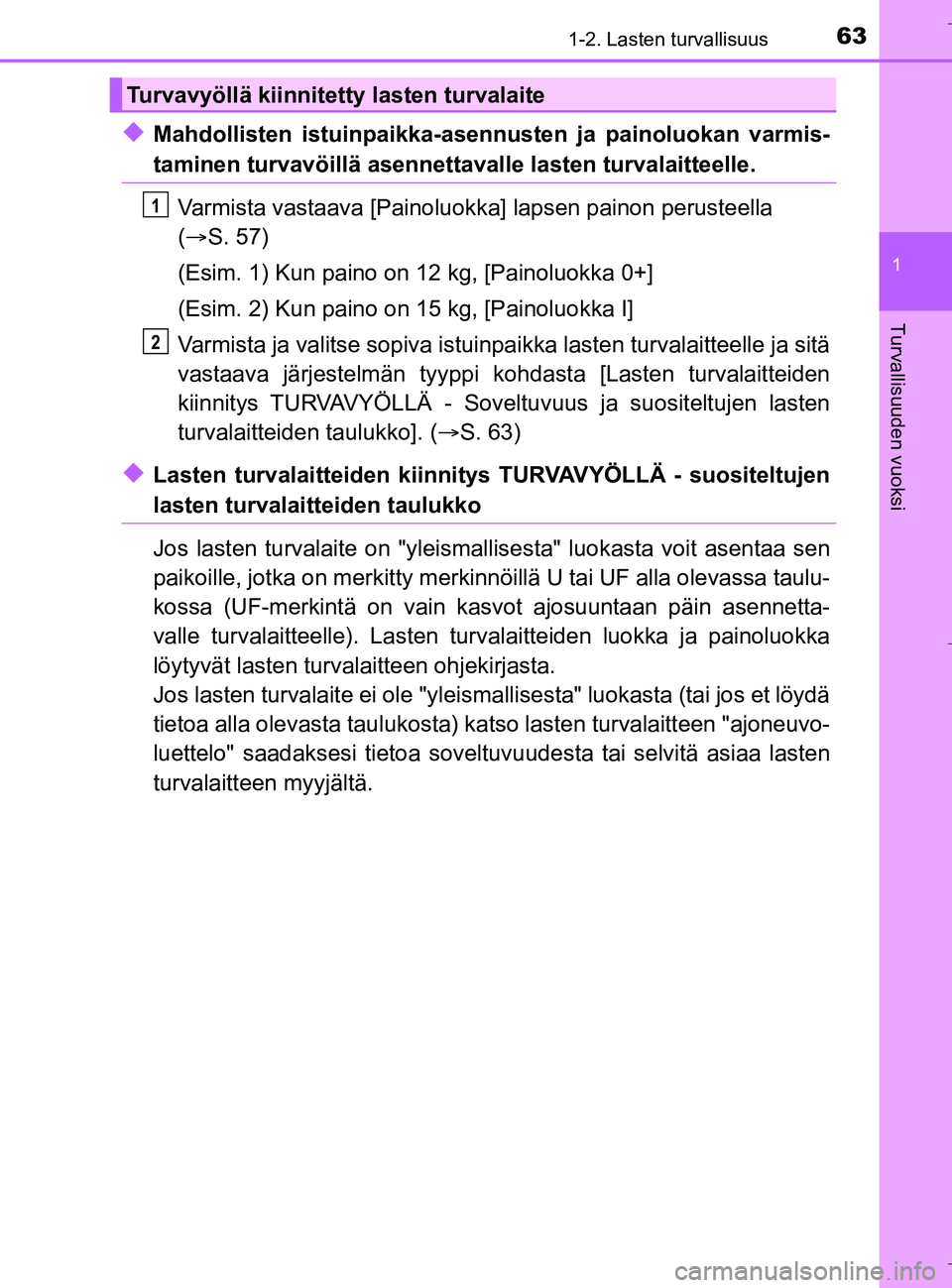

631-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10538FI
uMahdollisten istuinpaikka-asennusten ja painoluokan varmis-
taminen turvavöillä asennettavalle lasten turvalaitteelle.
Varmista vastaava [Painoluok ka] lapsen painon perusteella
(  S. 57)
(Esim. 1) Kun paino on 12 kg, [Painoluokka 0+]
(Esim. 2) Kun paino on 15 kg, [Painoluokka I]
Varmista ja valitse sopiva istuinpa ikka lasten turvalaitteelle ja sitä
vastaava järjestelmän tyyppi kohdasta [Lasten turvalaitteiden
kiinnitys TURVAVYÖLLÄ - Sovelt uvuus ja suositeltujen lasten
turvalaitteiden taulukko]. ( S. 63)
uLasten turvalaitteiden kiinnity s TURVAVYÖLLÄ - suositeltujen
lasten turvalaitteiden taulukko
Jos lasten turvalaite on "yleismallisesta" luokasta vo it asentaa sen
paikoille, jotka on merkitty merkinnöi llä U tai UF alla olevassa taulu-
kossa (UF-merkintä on vain ka svot ajosuuntaan päin asennetta-
valle turvalaitteelle). Lasten turv alaitteiden luokka ja painoluokka
löytyvät lasten turvalaitteen ohjekirjasta.
Jos lasten turvalaite ei ole "yleisma llisesta" luokasta (tai jos et löydä
tietoa alla olevasta taulukosta) ka tso lasten turvalaitteen "ajoneuvo-
luettelo" saadaksesi tietoa sovelt uvuudesta tai selvitä asiaa lasten
turvalaitteen myyjältä.
Turvavyöllä kiinnitetty lasten turvalaite
1
2
OM10538FI.book Page 63 Monday, January 23, 2017 11:23 AM

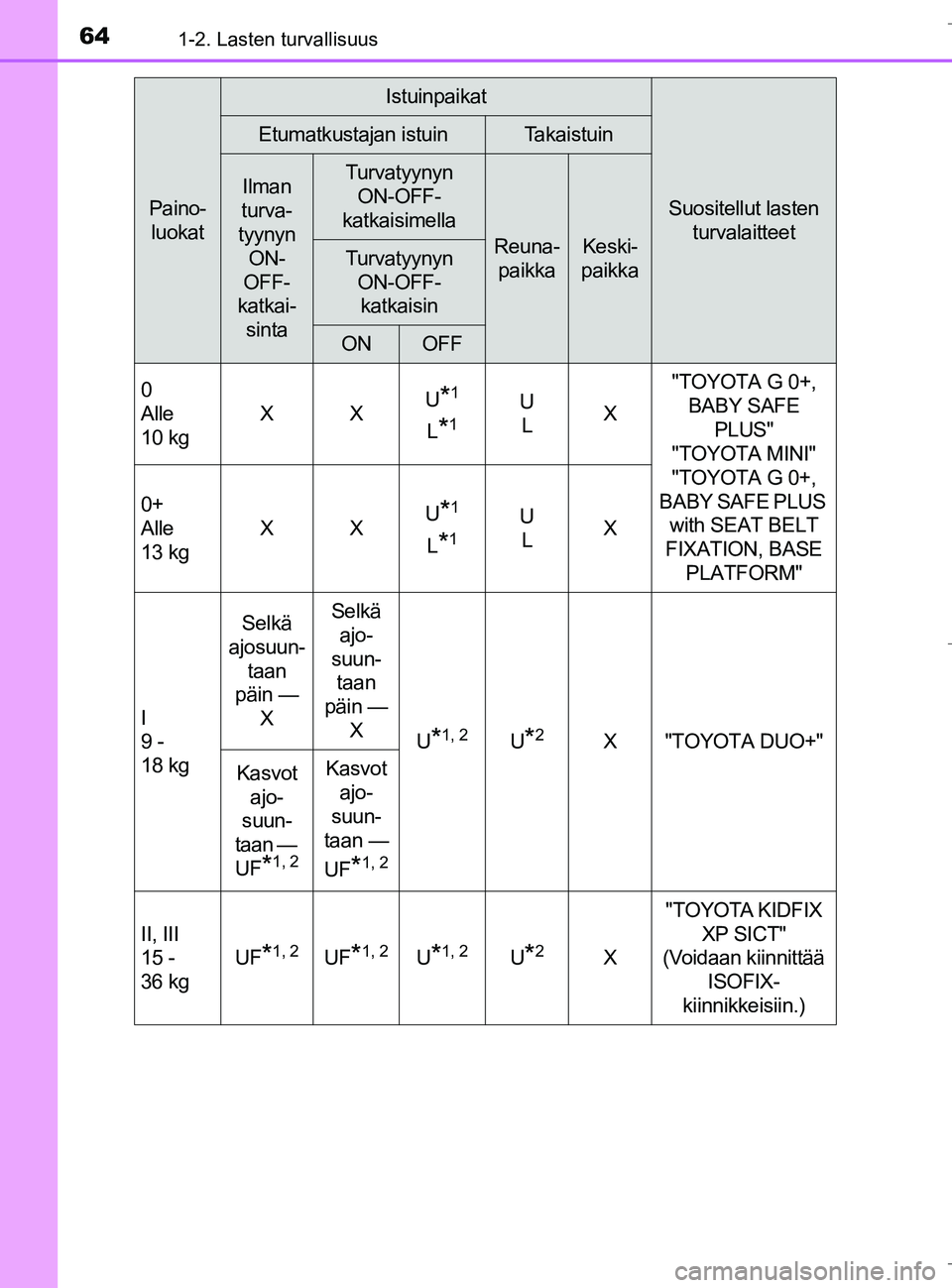

641-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10538FI
Paino-luokat
Istuinpaikat
Suositellut lasten turvalaitteet
Etumatkustajan istuinTa k a i s t u i n
Ilman
turva-
tyynyn
ON-
OFF-
katkai-
sintaTurvatyynyn ON-OFF-
katkaisimella
Reuna- paikkaKeski-
paikkaTurvatyynyn ON-OFF-katkaisin
ONOFF
0
Alle
10 kg XX
U
*1
L*1U
L X"TOYOTA G 0+,
BABY SAFE
PLUS"
"TOYOTA MINI"
"TOYOTA G 0+,
BABY SAFE PLUS with SEAT BELT
FIXATION, BASE
PLATFORM"
0+
Alle
13 kg
XX
U
*1
L*1U
L X
I
9 -
18 kg Selkä
ajosuun-
taan
päin — X Selkä
ajo-
suun- taan
päin — X U
*1, 2U*2X "TOYOTA DUO+"
Kasvot ajo-
suun-
taan — UF
*1, 2
Kasvot ajo-
suun-
taan —
UF
*1, 2
II, III
15 -
36 kg UF
*1, 2UF*1, 2U*1, 2U*2X"TOYOTA KIDFIX
XP SICT"
(Voidaan kiinnittää ISOFIX-
kiinnikkeisiin.)
OM10538FI.book Page 64 Monday, January 23, 2017 11:23 AM

651-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10538FI

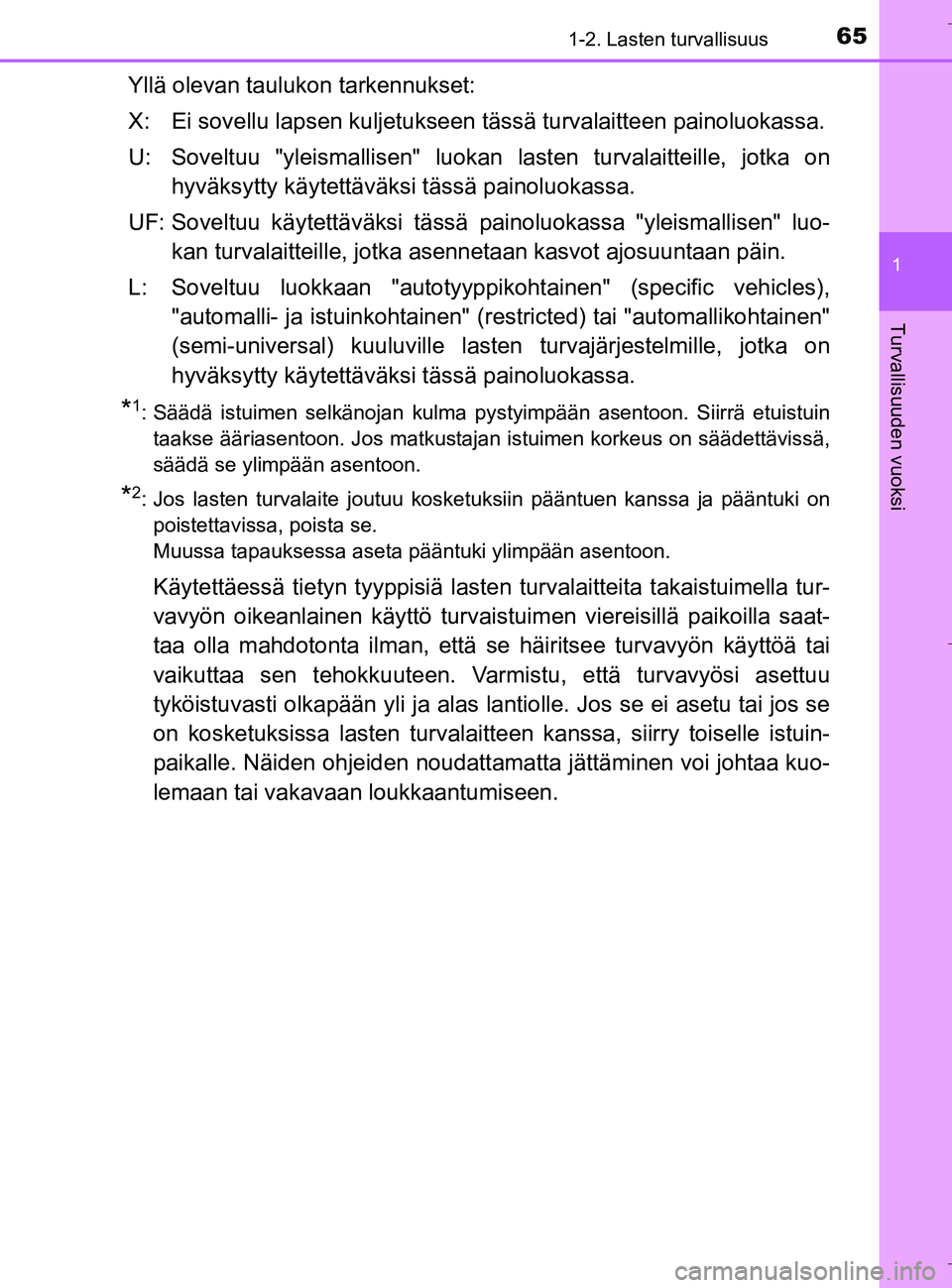

Yllä olevan taulukon tarkennukset:
X: Ei sovellu lapsen kuljetukseen tässä turvalaitteen painoluokassa.
U: Soveltuu "yleismallisen" luokan lasten turvalaitteille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
UF: Soveltuu käytettävä ksi tässä painoluokassa "yleismallisen" luo-
kan turvalaitteille, jotka asennetaan kasvot ajosuuntaan päin.
L: Soveltuu luokkaan "autotyyppik ohtainen" (specific vehicles),
"automalli- ja istuinkohtainen" (r estricted) tai "automallikohtainen"
(semi-universal) kuuluville lasten turvajärjestelmille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
*1: Säädä istuimen selkänojan kulma pystyimpään asentoon. Siirrä etuistuin taakse ääriasentoon. Jos matkustajan istuimen korkeus on sää\
dettävissä,
säädä se ylimpään asentoon.
*2: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se.
Muussa tapauksessa aseta pääntuki ylimpään asentoon.
Käytettäessä tietyn tyyppisiä lasten turvalaitteita takaistuimella tur-
vavyön oikeanlainen käyttö turvaist uimen viereisillä paikoilla saat-
taa olla mahdotonta ilman, että se häiritsee turvavyön käyttöä tai
vaikuttaa sen tehokkuut een. Varmistu, että turvavyösi asettuu
tyköistuvasti olkapään yli ja alas lantiolle. Jos se ei asetu tai jos se
on kosketuksissa lasten turvalaitte en kanssa, siirry toiselle istuin-
paikalle. Näiden ohjeiden noudattama tta jättäminen voi johtaa kuo-
lemaan tai vakavaan loukkaantumiseen.
OM10538FI.book Page 65 Monday, January 23, 2017 11:23 AM

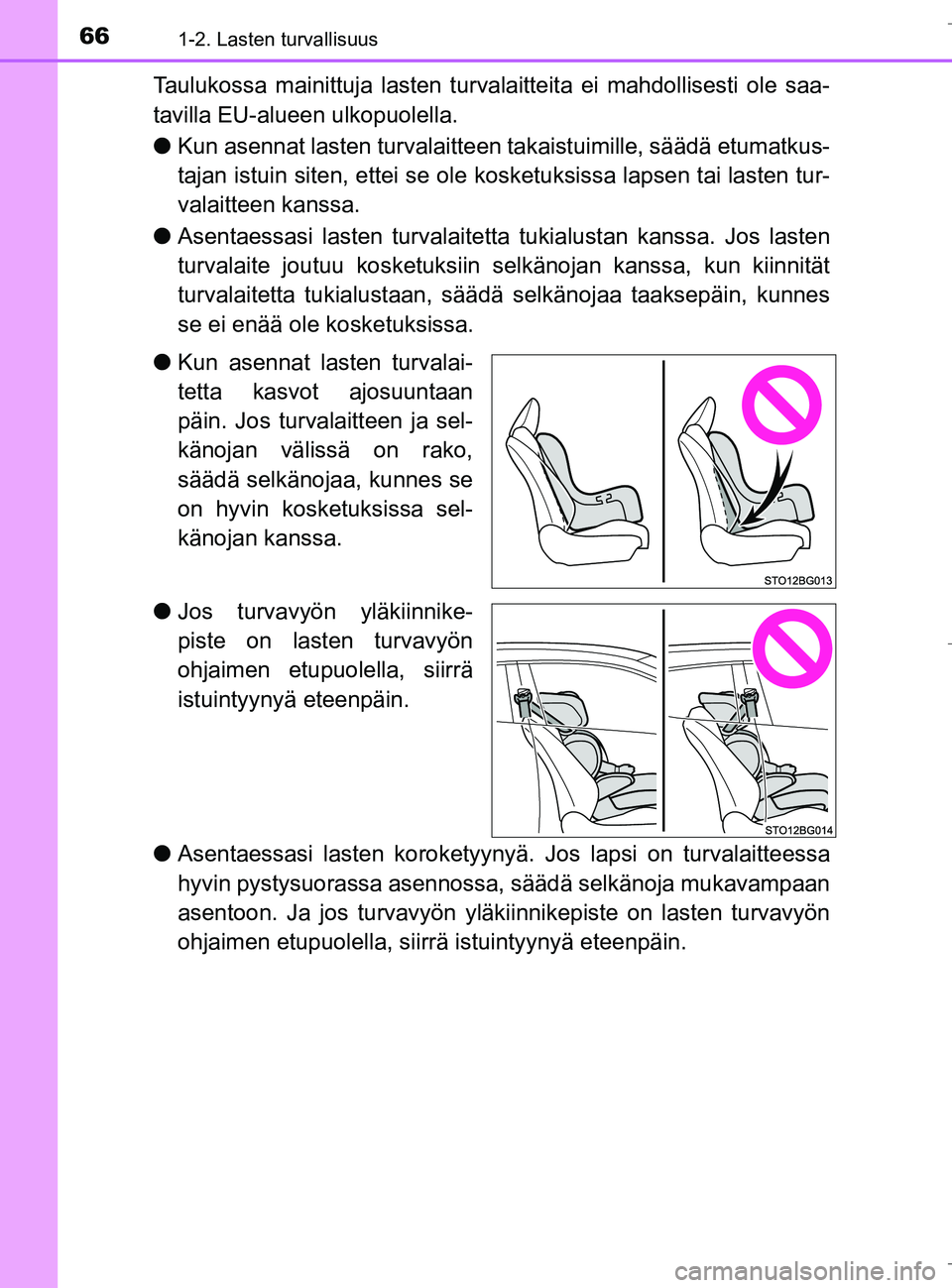

661-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10538FI
Taulukossa mainittuja lasten turvalaitteita ei mahdollisesti ole saa-
tavilla EU-alueen ulkopuolella.
lKun asennat lasten turv alaitteen takaistuimille, säädä etumatkus-
tajan istuin siten, ettei se ole kosketuksissa lapsen tai lasten tur-
valaitteen kanssa.
l Asentaessasi lasten turvalaitett a tukialustan kanssa. Jos lasten
turvalaite joutuu kosketuksiin selkänojan kanssa, kun kiinnität
turvalaitetta tukialustaan, sää dä selkänojaa taaksepäin, kunnes
se ei enää ole kosketuksissa.
l Kun asennat lasten turvalai-
tetta kasvot ajosuuntaan
päin. Jos turvalaitteen ja sel-
känojan välissä on rako,
säädä selkänojaa, kunnes se
on hyvin kosketuksissa sel-
känojan kanssa.
l Jos turvavyön yläkiinnike-
piste on lasten turvavyön
ohjaimen etupuolella, siirrä
istuintyynyä eteenpäin.
l Asentaessasi lasten koroketyynyä . Jos lapsi on turvalaitteessa
hyvin pystysuorassa asennossa, säädä selkänoja mukavampaan
asentoon. Ja jos turvav yön yläkiinnikepiste on lasten turvavyön
ohjaimen etupuolella, siirrä istuintyynyä eteenpäin.
OM10538FI.book Page 66 Monday, January 23, 2017 11:23 AM

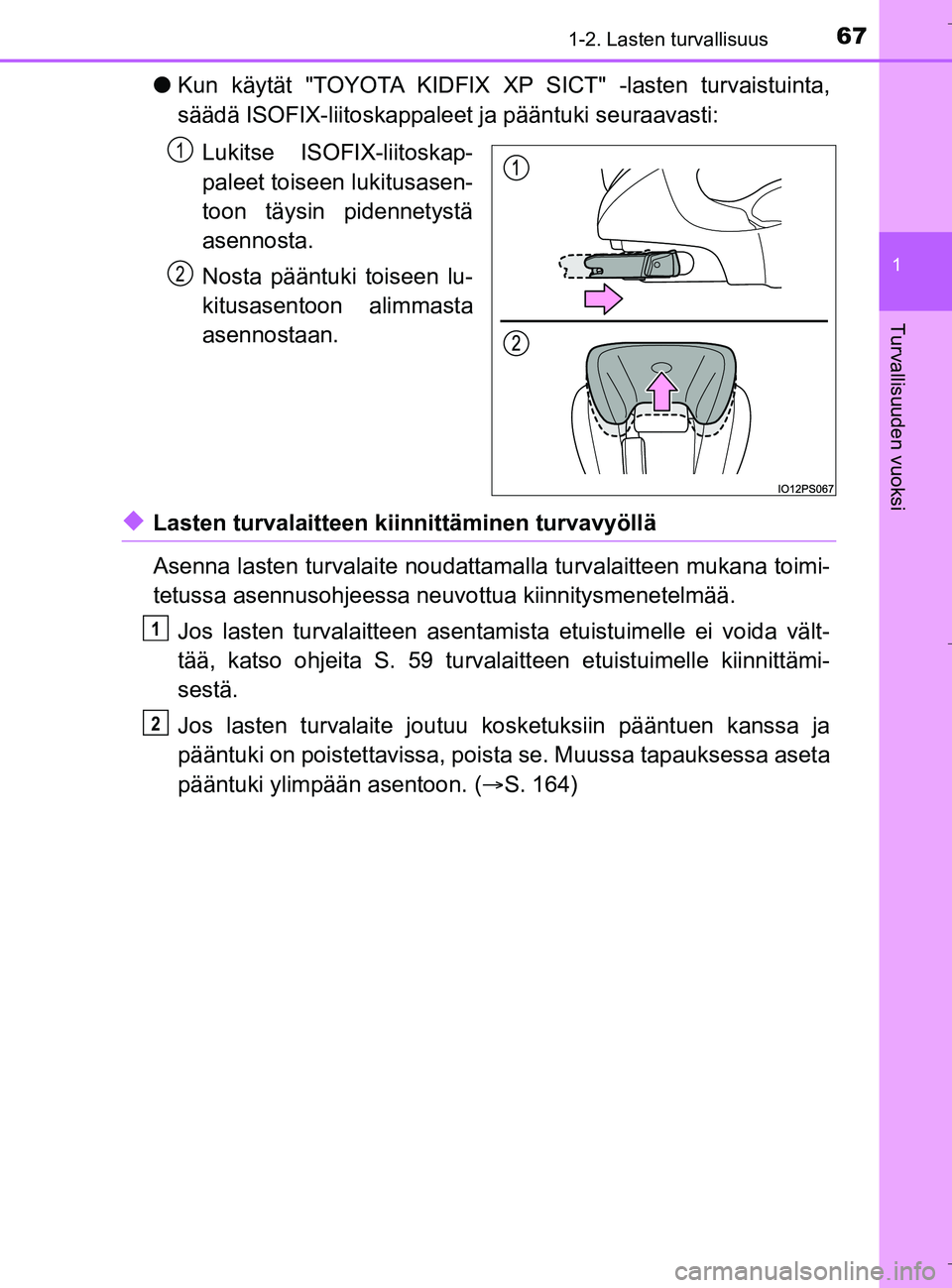

671-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10538FI
lKun käytät "TOYOTA KIDFIX XP SICT" -lasten turvaistuinta,
säädä ISOFIX-liitos kappaleet ja pääntuki seuraavasti:
Lukitse ISOFIX-liitoskap-
paleet toiseen lukitusasen-
toon täysin pidennetystä
asennosta.
Nosta pääntuki toiseen lu-
kitusasentoon alimmasta
asennostaan.
uLasten turvalaitteen kiinnittäminen turvavyöllä
Asenna lasten turvalaite noudattama lla turvalaitteen mukana toimi-
tetussa asennusohjeessa neuv ottua kiinnitysmenetelmää.
Jos lasten turvalaitteen asentamista etuistuimelle ei voida vält-
tää, katso ohjeita S. 59 turvalai tteen etuistuimelle kiinnittämi-
sestä.
Jos lasten turvalaite joutuu ko sketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poista se. Muussa tapauksessa aseta
pääntuki ylimpään asentoon. ( S. 164)
1
2
1
2
OM10538FI.book Page 67 Monday, January 23, 2017 11:23 AM

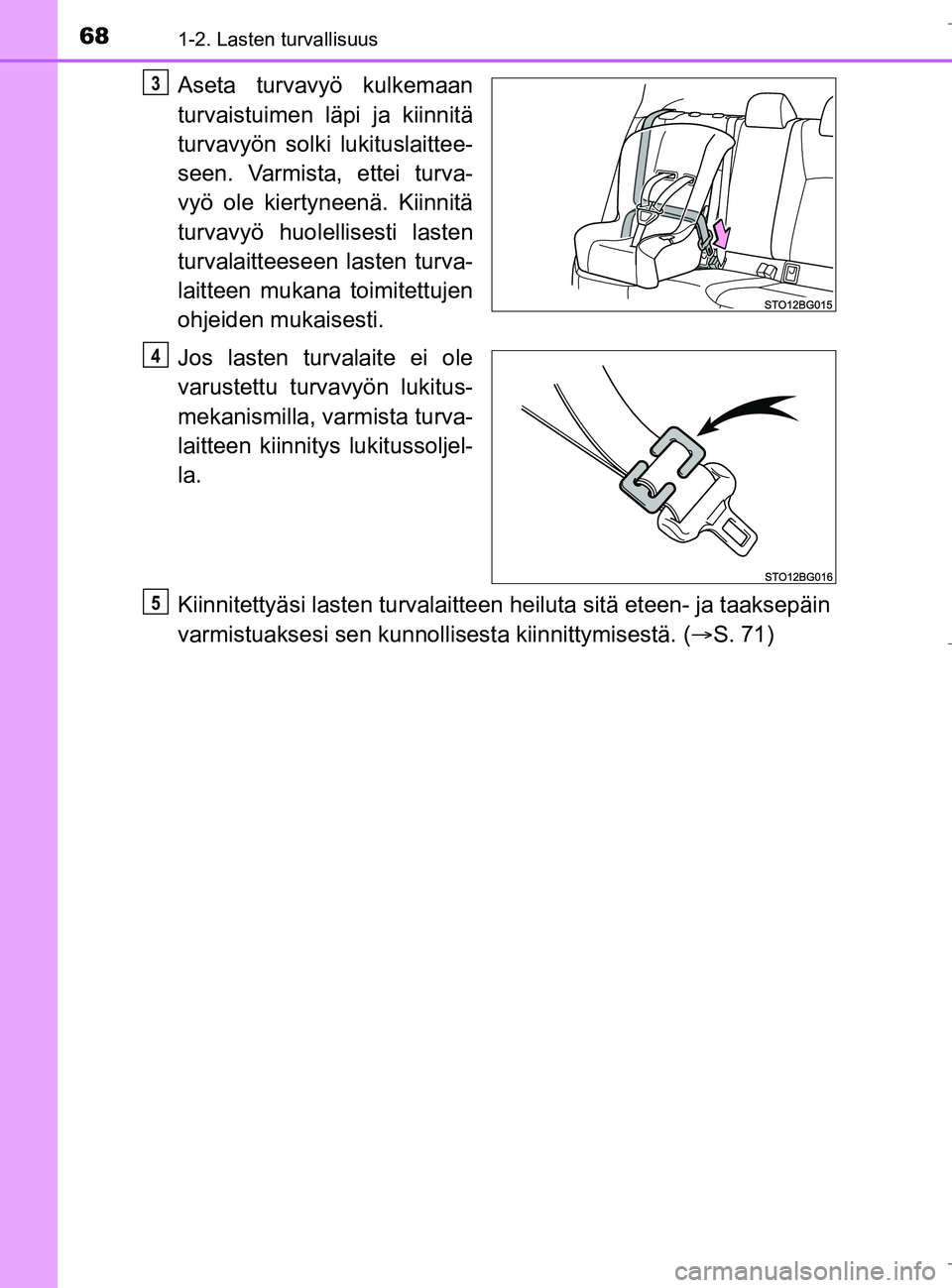

681-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10538FI
Aseta turvavyö kulkemaan
turvaistuimen läpi ja kiinnitä
turvavyön solki lukituslaittee-
seen. Varmista, ettei turva-
vyö ole kiertyneenä. Kiinnitä
turvavyö huolellisesti lasten
turvalaitteeseen lasten turva-
laitteen mukana toimitettujen
ohjeiden mukaisesti.
Jos lasten turvalaite ei ole
varustettu turvavyön lukitus-
mekanismilla, varmista turva-
laitteen kiinnitys lukitussoljel-
la.
Kiinnitettyäsi lasten turvalaitteen heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnollis esta kiinnittymisestä. (S. 71)3
4
5
OM10538FI.book Page 68 Monday, January 23, 2017 11:23 AM

691-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10538FI

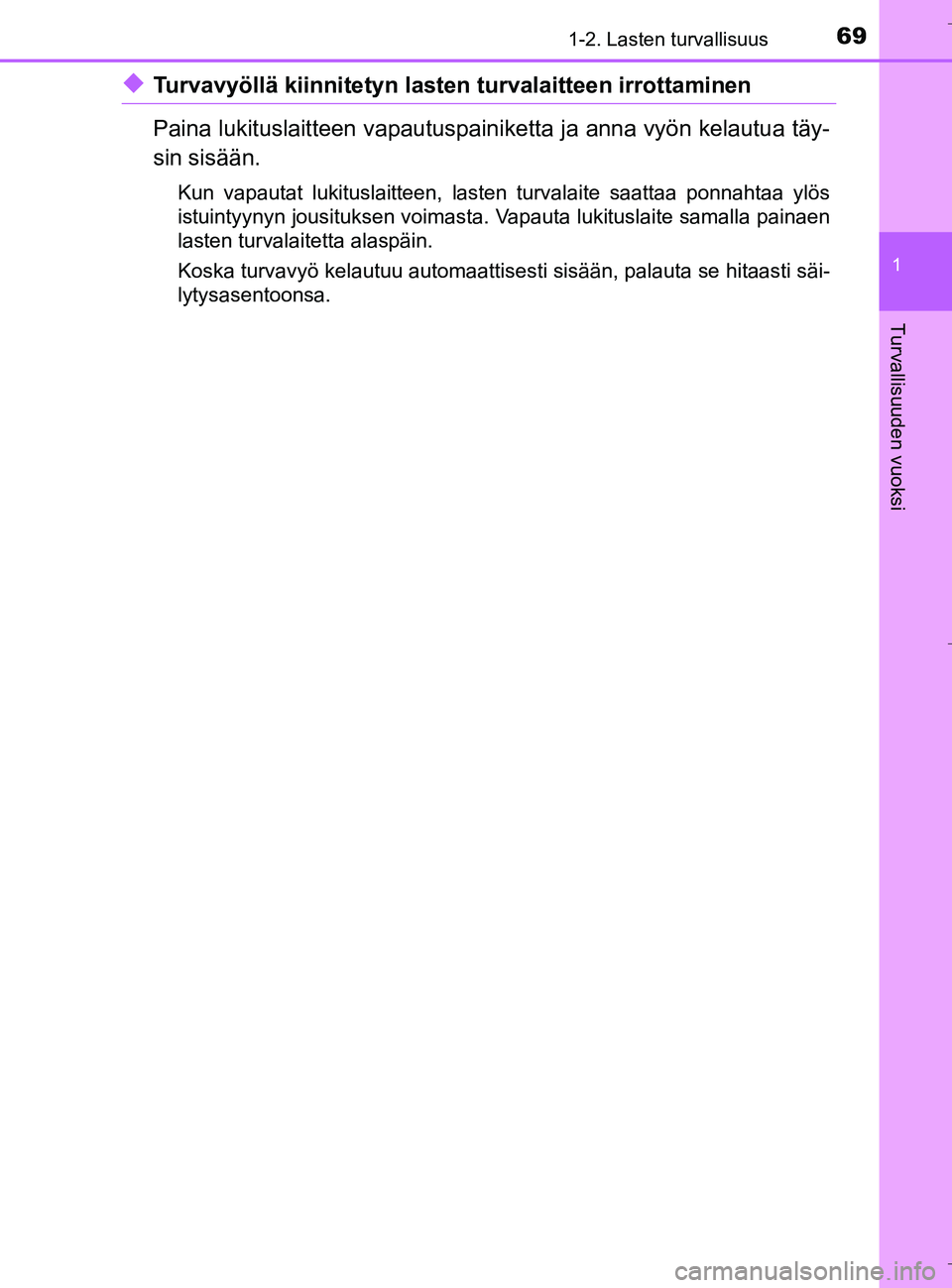

uTurvavyöllä kiinnitetyn lasten turvalaitteen irrottaminen
Paina lukituslaitteen vapautuspainiketta ja anna vyön kelautua täy-
sin sisään.
Kun vapautat lukituslaitteen, lasten turvalaite saattaa ponnahtaa ylös
istuintyynyn jousituksen voimasta. Vapauta lukituslaite samalla painaen
lasten turvalaitetta alaspäin.
Koska turvavyö kelautuu automaattisesti sisään, palauta se hitaasti säi-
lytysasentoonsa.
OM10538FI.book Page 69 Monday, January 23, 2017 11:23 AM

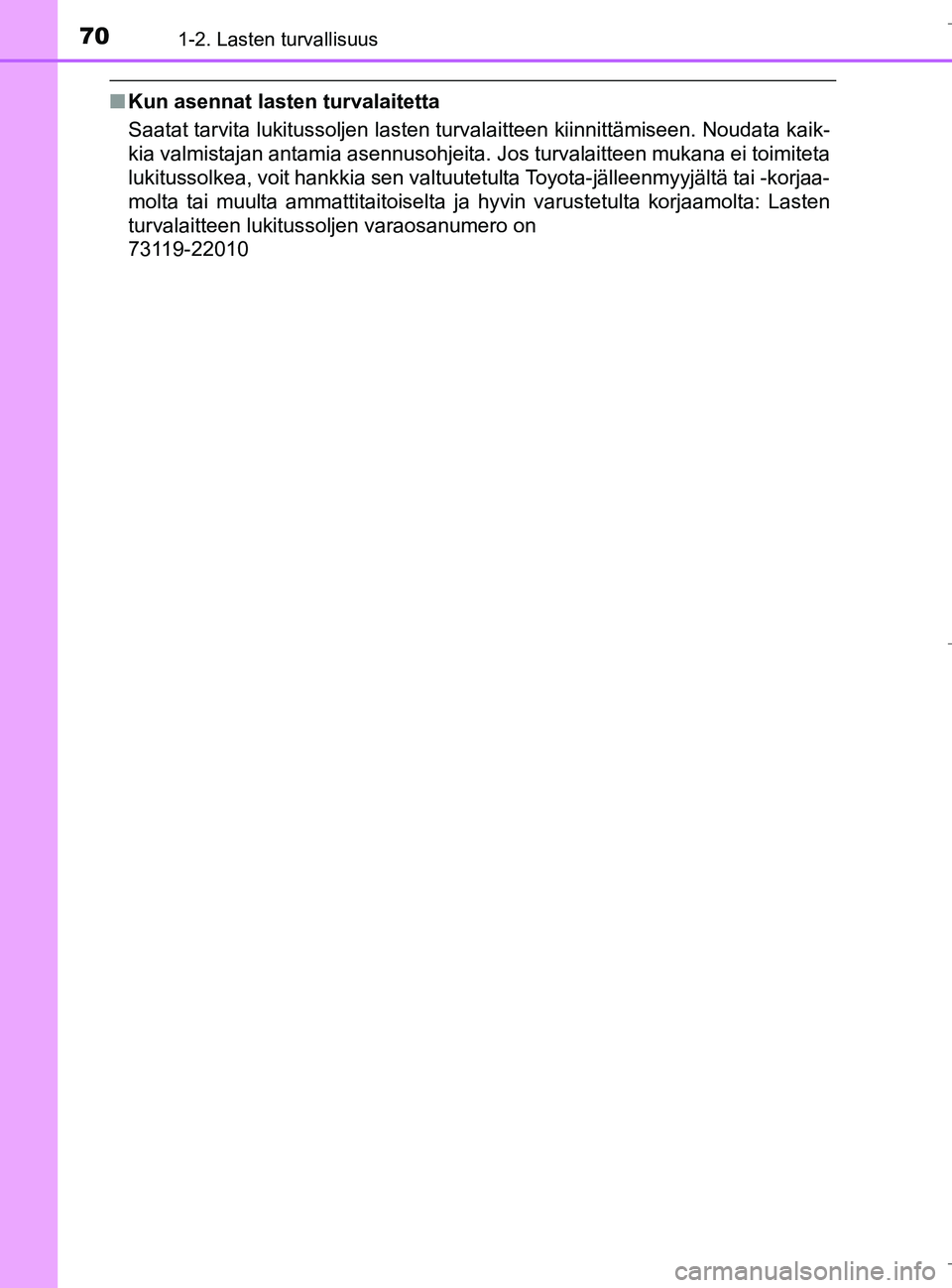

701-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10538FI
nKun asennat lasten turvalaitetta
Saatat tarvita lukitussoljen lasten turvalaitteen kiinnittämiseen. Noudata kaik-
kia valmistajan antamia asennusohjeita. Jos turvalaitteen mukana ei toimiteta
lukitussolkea, voit hankkia sen valtuutetulta Toyota-jälleenmyyjältä tai -korjaa-
molta tai muulta ammattitaitoiselta ja hyvin varustetulta korjaamolta: Lasten
turvalaitteen lukitussoljen varaosanumero on
73119-22010
