sensor TOYOTA C_HR HYBRID 2018 Instructieboekje (in Dutch)

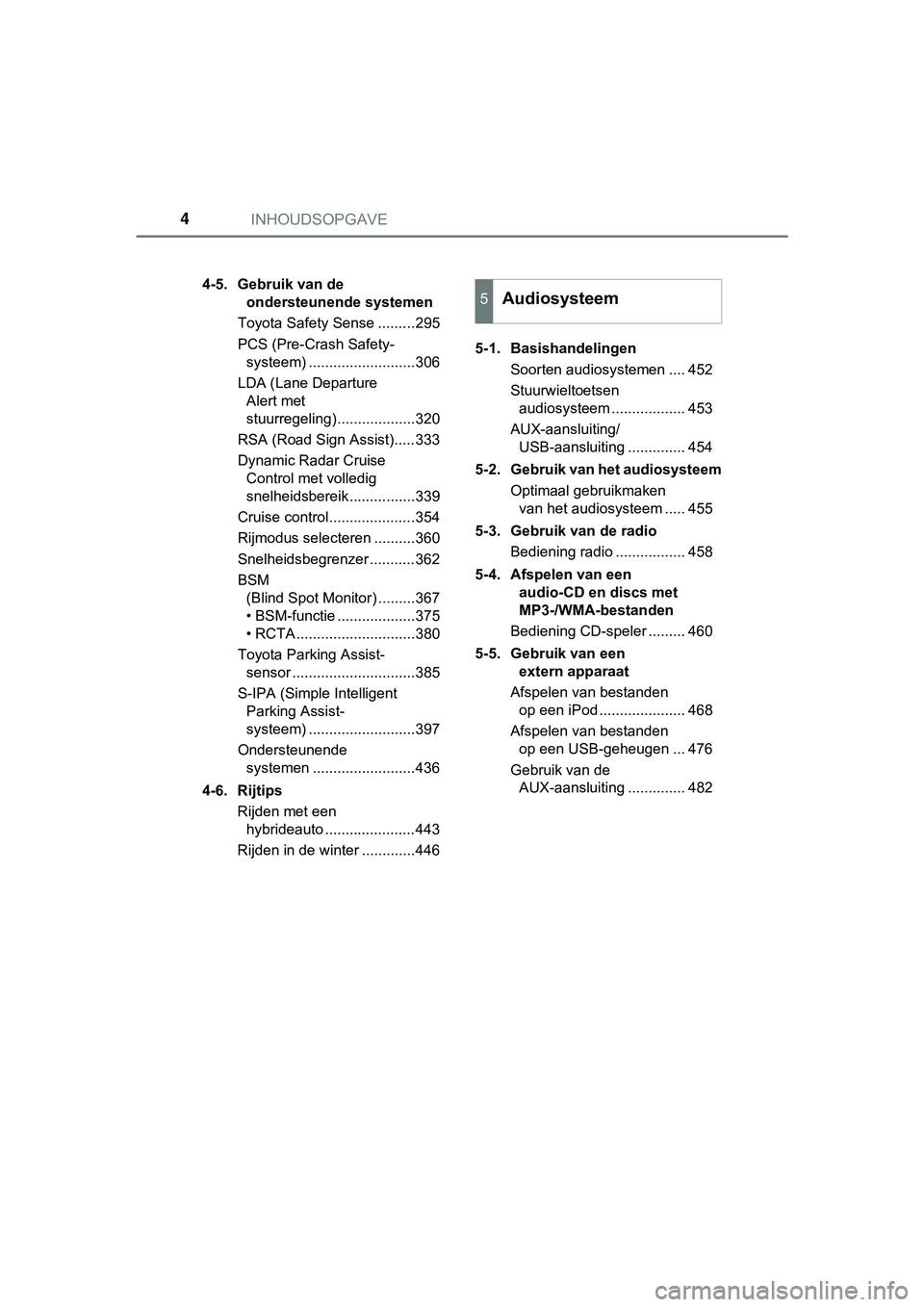

INHOUDSOPGAVE4
C-HR_HV_OM_Europe_OM10576E4-5. Gebruik van de
ondersteunende systemen
Toyota Safety Sense .........295
PCS (Pre-Crash Safety- systeem) ..........................306
LDA (Lane Departure Alert met
stuurregeling)...................320
RSA (Road Sign Assist).....333
Dynamic Radar Cruise Control met volledig
snelheidsbereik................339
Cruise control.....................354
Rijmodus selecteren ..........360
Snelheidsbegrenzer ...........362
BSM (Blind Spot Monitor) .........367
• BSM-functie ...................375
• RCTA .............................380
Toyota Parking Assist- sensor ..............................385
S-IPA (Simple Intelligent Parking Assist-
systeem) ..........................397
Ondersteunende systemen .........................436
4-6. Rijtips Rijden met een hybrideauto ......................443
Rijden in de winter .............446 5-1. Basishandelingen
Soorten audiosystemen .... 452
Stuurwieltoetsen audiosysteem .................. 453
AUX-aansluiting/ USB-aansluiting .............. 454
5-2. Gebruik van het audiosysteem Optimaal gebruikmaken van het audiosysteem ..... 455
5-3. Gebruik van de radio Bediening radio ................. 458
5-4. Afspelen van een audio-CD en discs met
MP3-/WMA-bestanden
Bediening CD-speler ......... 460
5-5. Gebruik van een extern apparaat
Afspelen van bestanden op een iPod ..................... 468
Afspelen van bestanden op een USB-geheugen ... 476
Gebruik van de AUX-aansluiting .............. 482
5Audiosysteem
C-HR_HV_OM_Europe_OM10576E.b ook Page 4 Thursday, March 15, 2018 4:01 PM

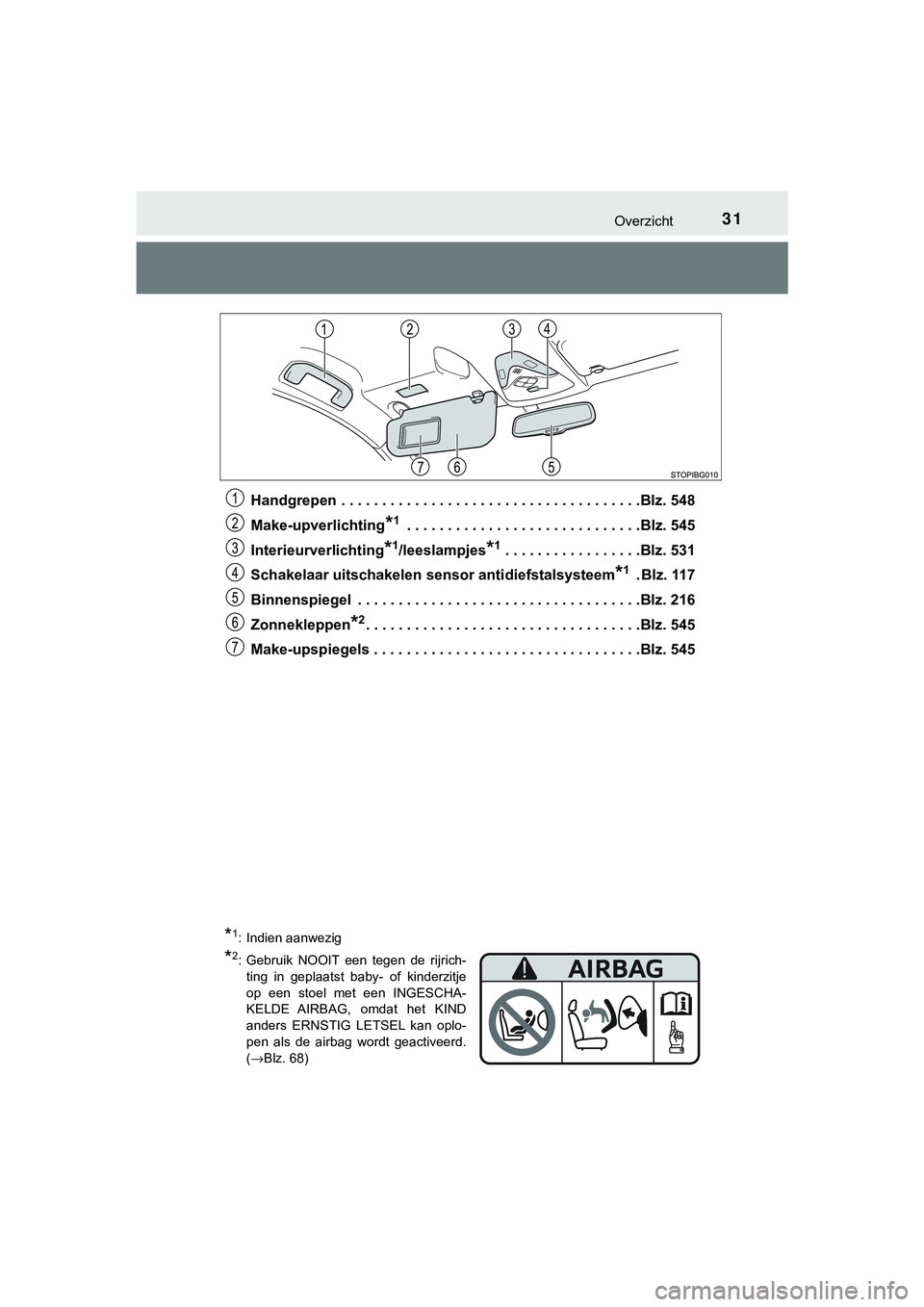

31Overzicht
C-HR_HV_OM_Europe_OM10576EHandgrepen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 548
Make-upverlichting
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 5
45
Interieurverlichting
*1/leeslampjes*1 . . . . . . . . . . . . . . . . .Blz. 531
Schakelaar uitschakelen sensor antidiefstalsysteem
*1 . Blz. 117
Binnenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 216
Zonnekleppen
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 545
Make-upspiegels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 545
*1: Indien aanwezig
*2: Gebruik NOOIT een tegen de rijrich- ting in geplaatst baby- of kinderzitje
op een stoel met een INGESCHA-
KELDE AIRBAG, omdat het KIND
anders ERNSTIG LETSEL kan oplo-
pen als de airbag wordt geactiveerd.
(→ Blz. 68)
C-HR_HV_OM_Europe_OM10576E.b ook Page 31 Thursday, March 15, 2018 4:01 PM

451-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10576E

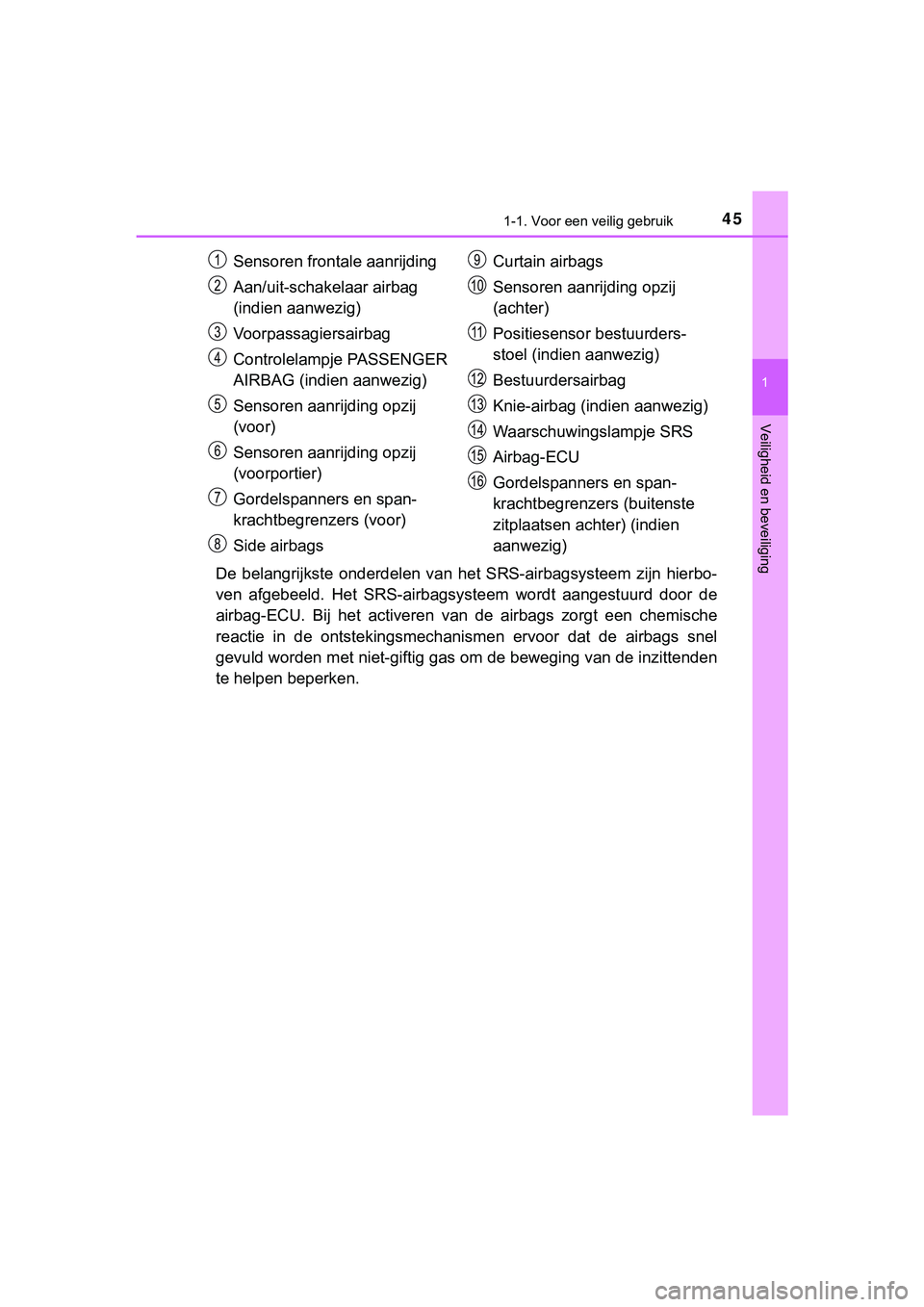

De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsys teem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechani smen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken. Sensoren frontale aanrijding
Aan/uit-schakelaar airbag
(indien aanwezig)
Voorpassagiersairbag
Controlelampje PASSENGER
AIRBAG (indien aanwezig)
Sensoren aanrijding opzij
(voor)
Sensoren aanrijding opzij
(voorportier)
Gordelspanners en span-
krachtbegrenzers (voor)
Side airbags
Curtain airbags
Sensoren aanrijding opzij
(achter)
Positiesensor bestuurders-
stoel (indien aanwezig)
Bestuurdersairbag
Knie-airbag (indien aanwezig)
Waarschuwingslampje SRS
Airbag-ECU
Gordelspanners en span-
krachtbegrenzers (buitenste
zitplaatsen achter) (indien
aanwezig)
C-HR_HV_OM_Europe_OM10576E.b
ook Page 45 Thursday, March 15, 2018 4:01 PM

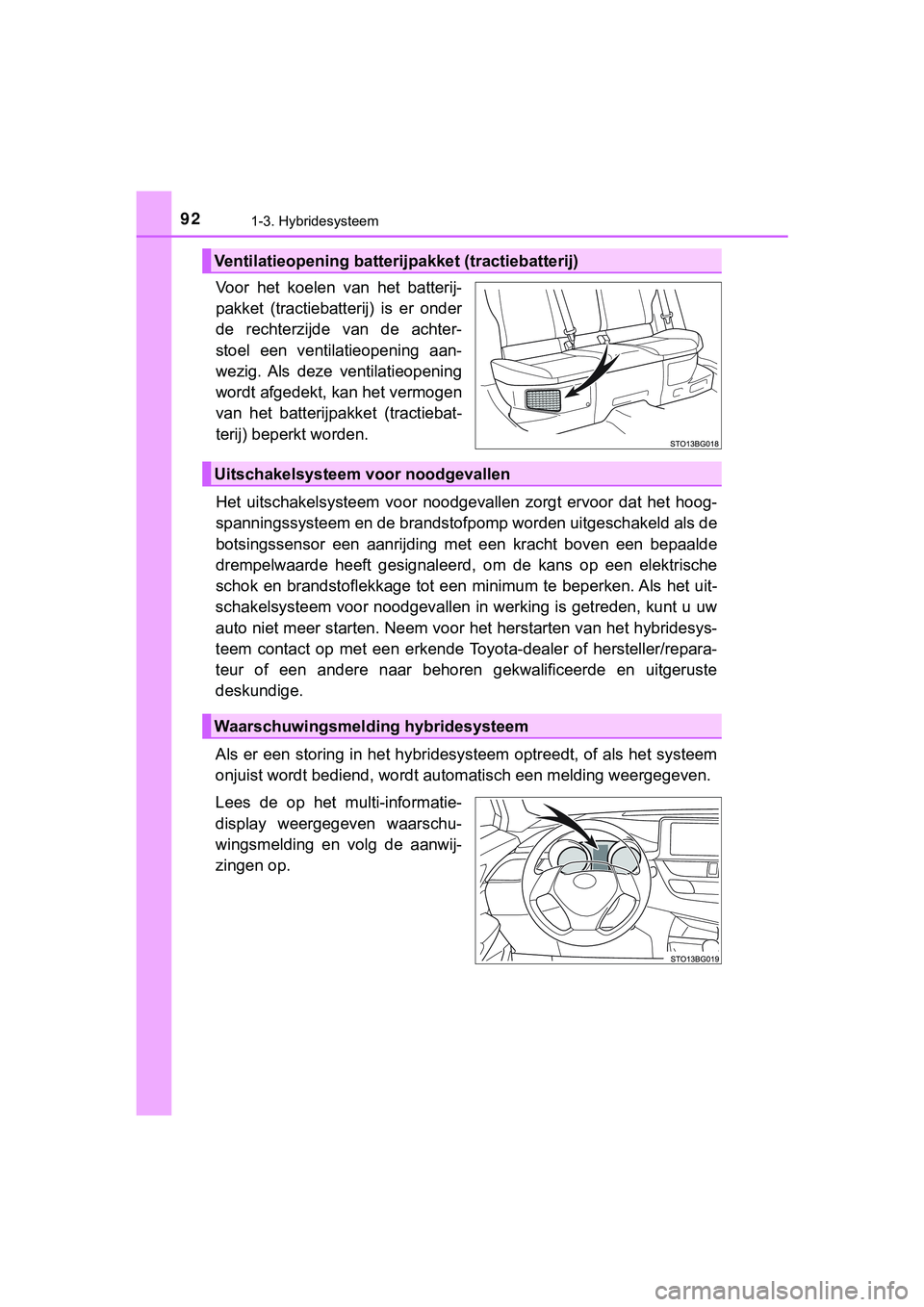

921-3. Hybridesysteem
C-HR_HV_OM_Europe_OM10576E
Voor het koelen van het batterij-
pakket (tractiebatterij) is er onder
de rechterzijde van de achter-
stoel een ventilatieopening aan-
wezig. Als deze ventilatieopening
wordt afgedekt, kan het vermogen
van het batterijpakket (tractiebat-
terij) beperkt worden.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het ho og-
spanningssysteem en de brandstofpomp worden uitgeschakeld als d e
botsingssensor een aanrijding m et een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybrid esys-
teem contact op met een erkende To yota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Als er een storing in het hybridesysteem optreedt, of als het s ysteem
onjuist wordt bediend, wordt auto matisch een melding weergegeve n.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de aanwij-
zingen op.
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmeld ing hybridesysteem
C-HR_HV_OM_Europe_OM10576E.b ook Page 92 Thursday, March 15, 2018 4:01 PM

111
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10576E

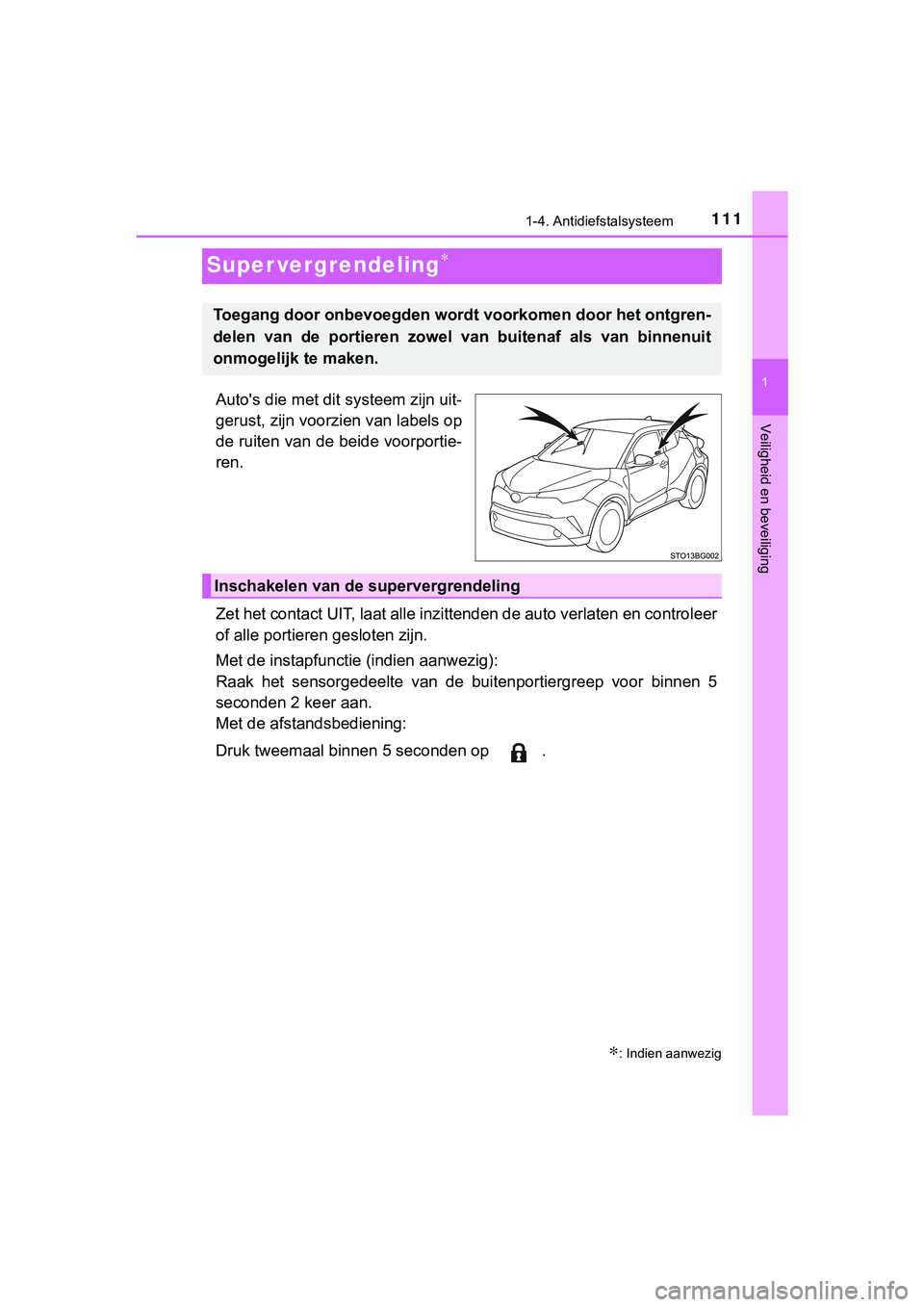

Super vergrendeling∗
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Met de instapfunctie (indien aanwezig):
Raak het sensorgedeelte van de buitenportiergreep voor binnen 5
seconden 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel v an buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
C-HR_HV_OM_Europe_OM10576E.b ook Page 111 Thursday, March 15, 2018 4:01 PM

113
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10576E

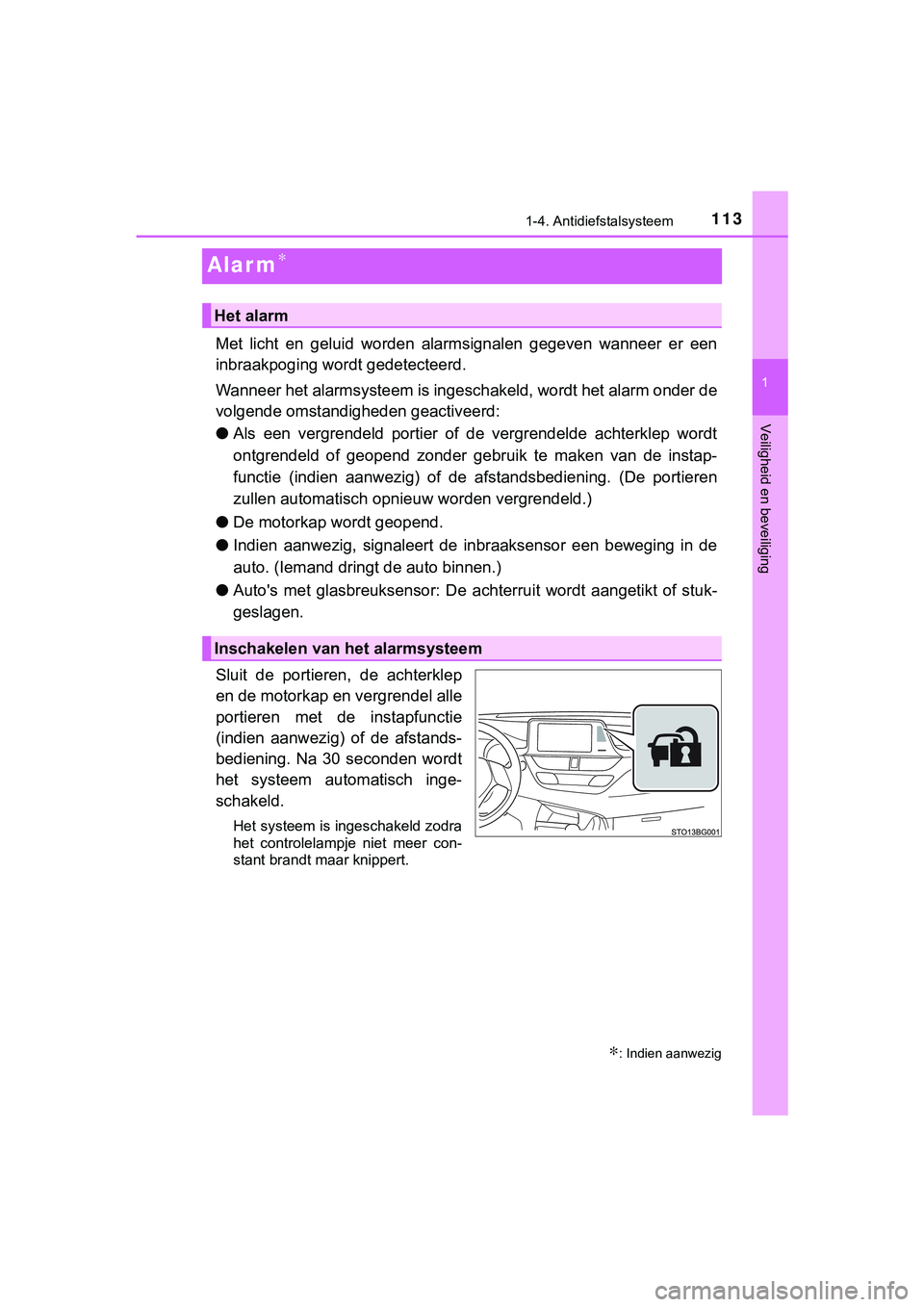

Alar m∗
Met licht en geluid worden alarmsignalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
● Als een vergrendeld portier of de vergrendelde achterklep wordt
ontgrendeld of geopend zonder gebruik te maken van de instap-
functie (indien aanwezig) of de a fstandsbediening. (De portieren
zullen automatisch opnie uw worden vergrendeld.)
● De motorkap wordt geopend.
● Indien aanwezig, signaleert de inbraaksensor een beweging in de
auto. (Iemand dring t de auto binnen.)
● Auto's met glasbreuksensor: De achterruit wordt aangetikt of st uk-
geslagen.
Sluit de portieren, de achterklep
en de motorkap en vergrendel alle
portieren met de instapfunctie
(indien aanwezig) of de afstands-
bediening. Na 30 seconden wordt
het systeem automatisch inge-
schakeld.
Het systeem is ingeschakeld zodra
het controlelampje niet meer con-
stant brandt maar knippert.
∗: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
C-HR_HV_OM_Europe_OM10576E.b ook Page 113 Thursday, March 15, 2018 4:01 PM

1171-4. Antidiefstalsysteem
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10576E

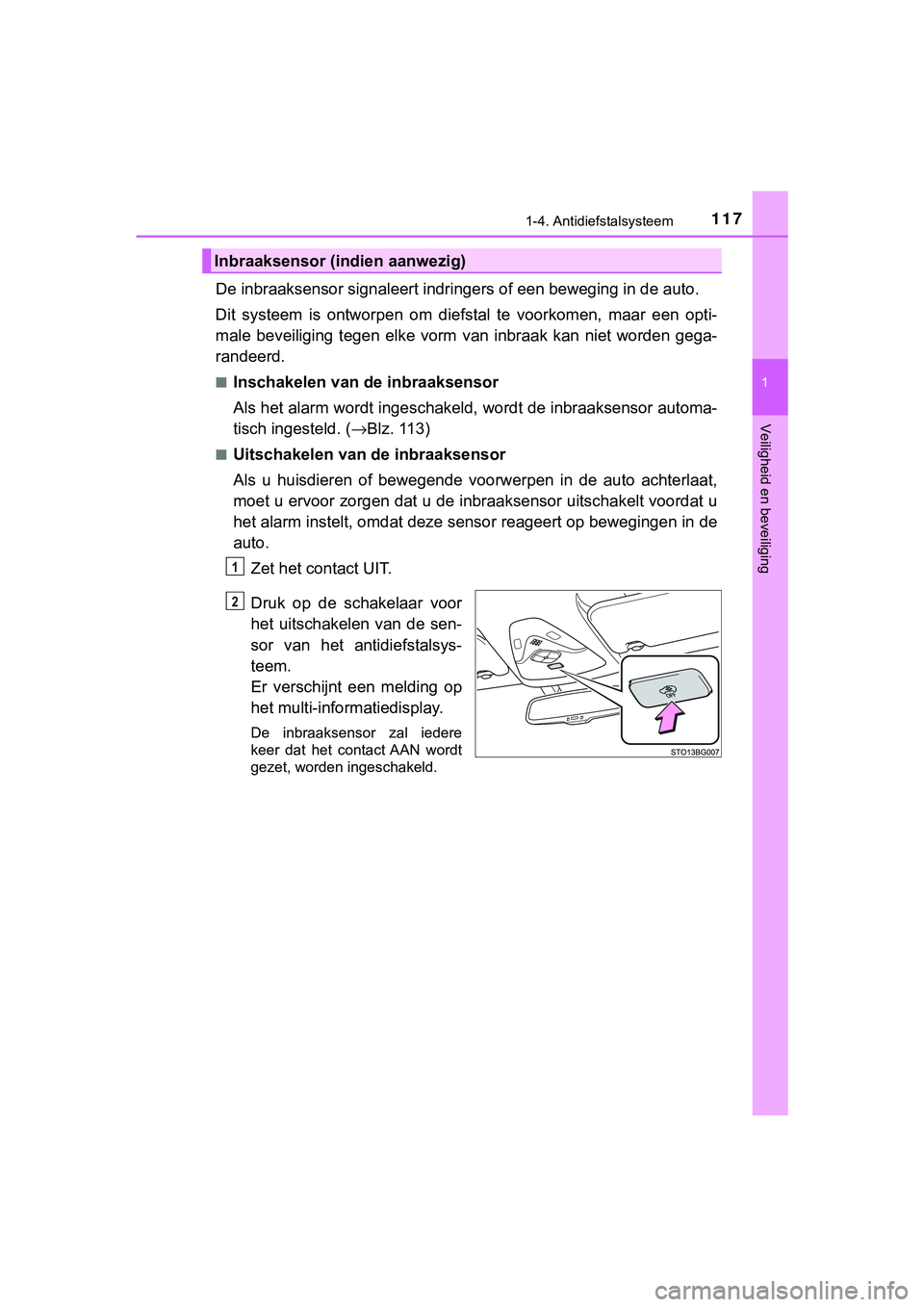

De inbraaksensor signaleert indringers of een beweging in de auto.
Dit systeem is ontworpen om dief stal te voorkomen, maar een opti-
male beveiliging tegen elke vorm van inbraak kan niet worden gega-
randeerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automa-
tisch ingesteld. ( →Blz. 113)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat,
moet u ervoor zorgen dat u de inbraaksensor uitschakelt voordat u
het alarm instelt, omdat deze sensor reageert op bewegingen in de
auto.
Zet het contact UIT.
Druk op de schakelaar voor
het uitschakelen van de sen-
sor van het antidiefstalsys-
teem.
Er verschijnt een melding op
het multi-informatiedisplay.
De inbraaksensor zal iedere
keer dat het contact AAN wordt
gezet, worden ingeschakeld.
Inbraaksensor (indien aanwezig)
1
2
C-HR_HV_OM_Europe_OM10576E.b ook Page 117 Thursday, March 15, 2018 4:01 PM

1181-4. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10576E

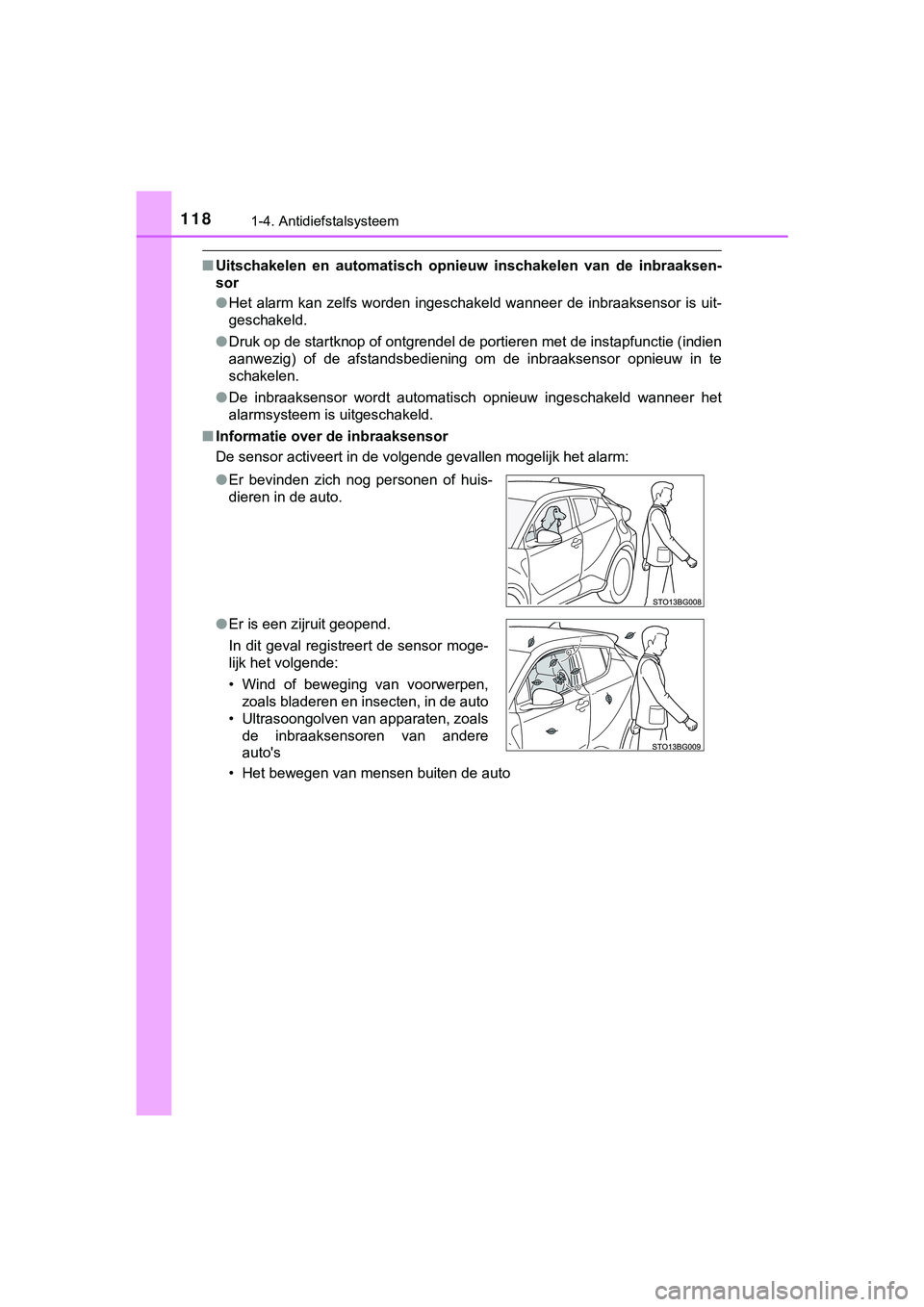

■Uitschakelen en automatisch opnieuw inschakelen van de inbraaks en-
sor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uit-
geschakeld.
● Druk op de startknop of ontgrendel de portieren met de instapfu nctie (indien
aanwezig) of de afstandsbediening om de inbraaksensor opnieuw in te
schakelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het
alarmsysteem is uitgeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
• Het bewegen van mensen buiten de auto
●
Er bevinden zich nog personen of huis-
dieren in de auto.
● Er is een zijruit geopend.
In dit geval registreert de sensor moge-
lijk het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere
auto's
C-HR_HV_OM_Europe_OM10576E.b ook Page 118 Thursday, March 15, 2018 4:01 PM

1201-4. Antidiefstalsysteem
C-HR_HV_OM_Europe_OM10576E

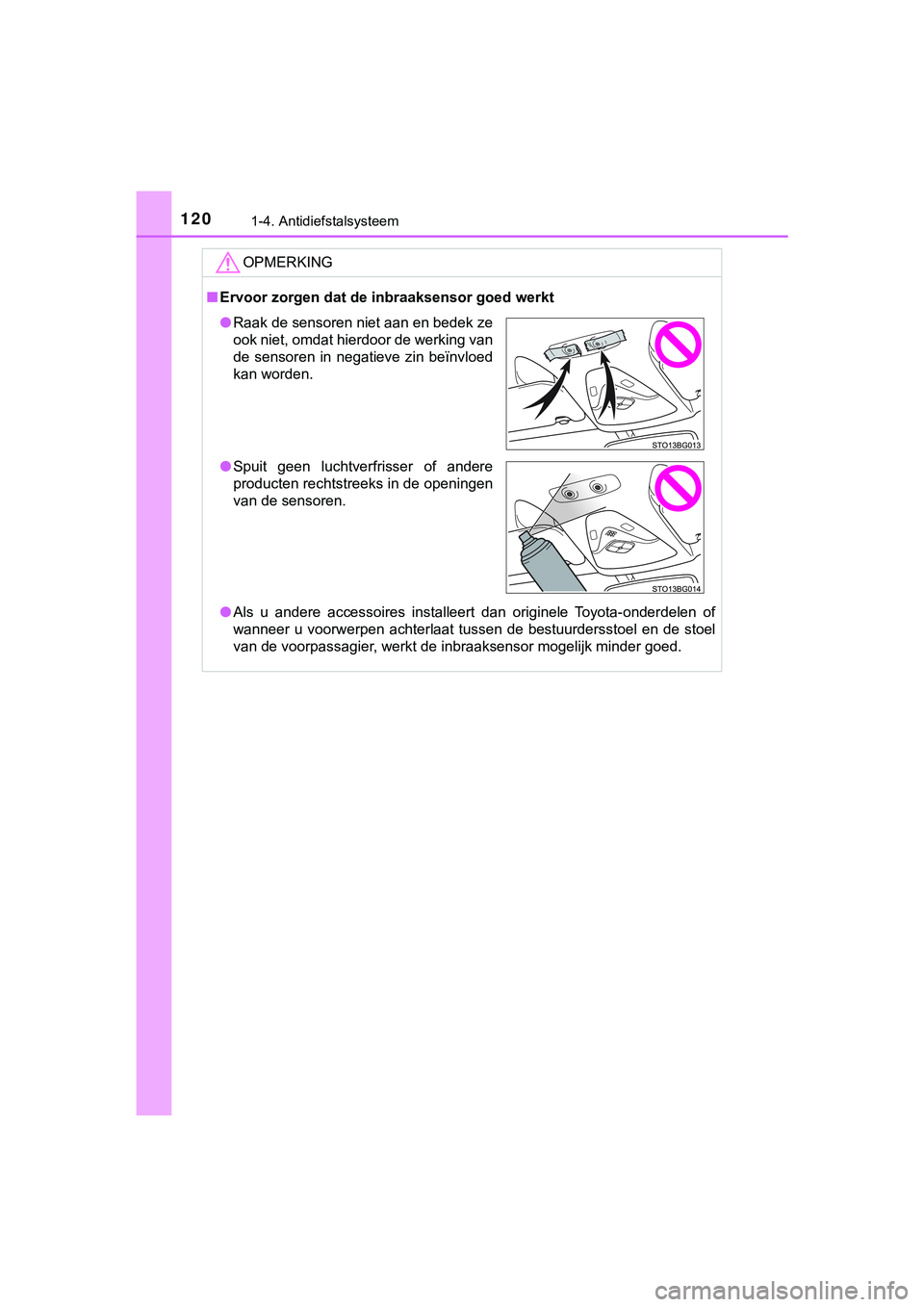

OPMERKING
■Ervoor zorgen dat de i nbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en d e stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder go ed.
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
C-HR_HV_OM_Europe_OM10576E.b ook Page 120 Thursday, March 15, 2018 4:01 PM

1282. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10576E
Controlelampje Toyota Parking Assist-sensor
(indien aanwezig)Blz. 386
Controlelampje S-IPA (indien aanwezig) Blz. 399
Controlelampje BSM (indien aanwezig) Blz. 367
*1BSM-indicator in de buitenspiegels
(indien aanwezig)Blz. 367
Controlelampje RCTA (indien aanwezig) Blz. 367
Controlelampje antidiefstalsysteem
(in het centrale paneel)Blz. 98,
11 3
*2, 3Controlelampje Traction Control Blz. 438
*2, 4Controlelampje VSC OFF Blz. 439
*2, 4Waarschuwingslampje PCS
(indien aanwezig)Blz. 310
*2Controlelampje PASSENGER AIRBAG
(in het centrale paneel) (indien aanwezig) Blz. 57
ControlelampjesBladzijde
C-HR_HV_OM_Europe_OM10576E.b
ook Page 128 Thursday, March 15, 2018 4:01 PM
