5806-2. Onderhoud
C-HR_HV_OM_Europe_OM10647E

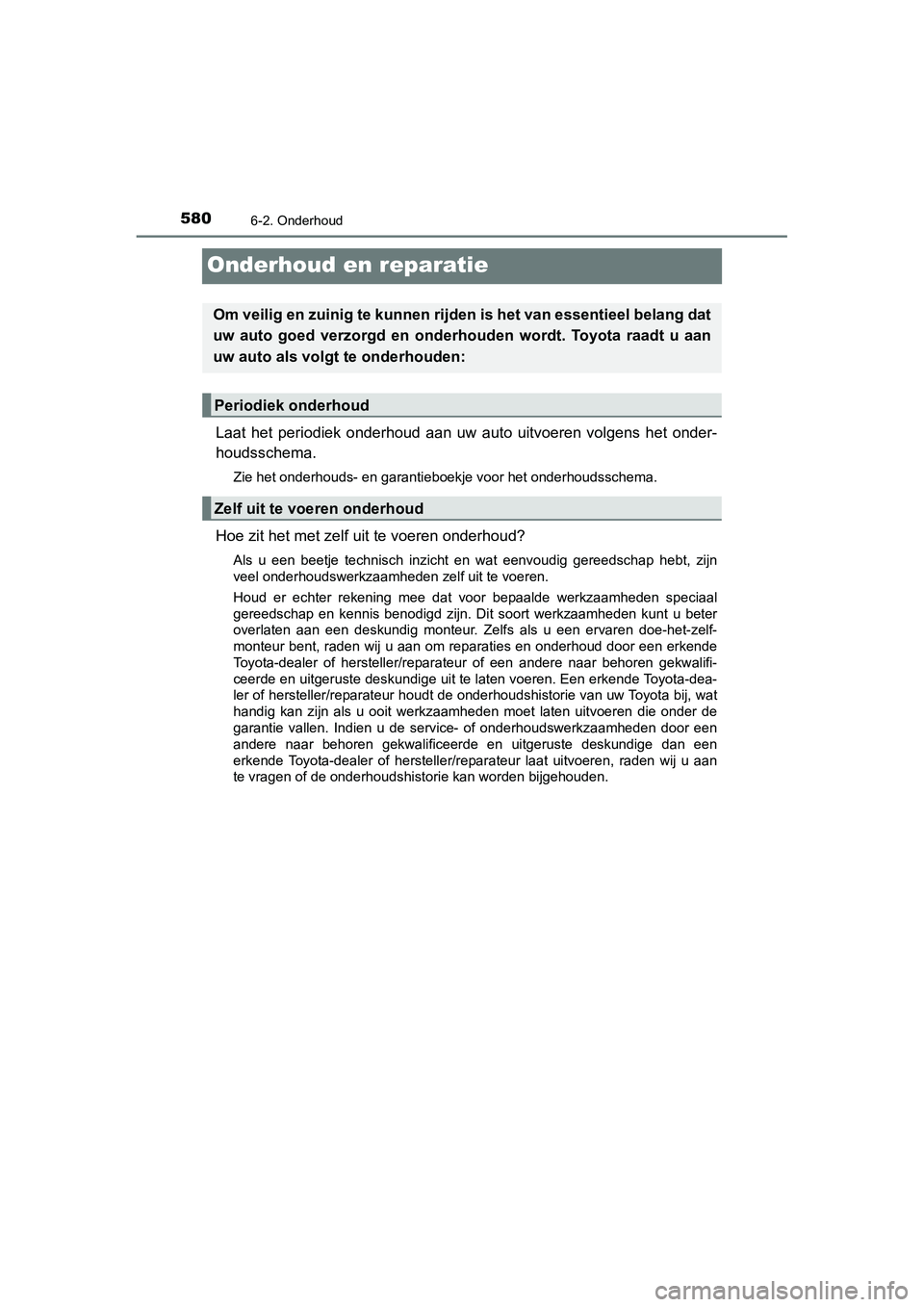

Onderhoud en reparatie
Laat het periodiek onderhoud aan uw auto uitvoeren volgens het onder-
houdsschema.
Zie het onderhouds- en garantie boekje voor het onderhoudsschema .
Hoe zit het met zelf uit te voeren onderhoud?
Als u een beetje technisch inzicht en wat eenvoudig gereedschap hebt, zijn
veel onderhoudswerkzaamheden zelf uit te voeren.
Houd er echter rekening mee dat voor bepaalde werkzaamheden spe ciaal
gereedschap en kennis benodigd zijn. Dit soort werkzaamheden kunt u beter
overlaten aan een deskundig monteur. Zelfs als u een ervaren do e-het-zelf-
monteur bent, raden wij u aan om reparaties en onderhoud door een erkende
Toyota-dealer of hersteller/repar ateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige uit te laten voeren. Een erkend e Toyota-dea-
ler of hersteller/reparateur ho udt de onderhoudshistorie van uw Toyota bij, wat
handig kan zijn als u ooit werkzaamheden moet laten uitvoeren d ie onder de
garantie vallen. Indien u de service- of onderhoudswerkzaamhede n door een
andere naar behoren gekwalificeerde en uitgeruste deskundige da n een
erkende Toyota-dealer of hersteller/reparateur laat uitvoeren, raden wij u aan
te vragen of de onderhoudshistorie kan worden bijgehouden.
Om veilig en zuinig te kunnen rijden is het van essentieel bela ng dat
uw auto goed verzorgd en onderhouden wordt. Toyota raadt u aan
uw auto als volgt te onderhouden:
Periodiek onderhoud
Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E.b ook Page 580 Tuesday, July 30, 2019 9:59 AM

5816-2. Onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te houden, raadt Toyota u aan om alle
onderhoudswerkzaamheden, inspecties en reparaties te laten uitvoeren door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Laat door de garantie gedekte repara-
ties en servicewerkzaamheden uitvoeren door een erkende Toyota- dealer of her-
steller/reparateur, die originele Toyota-onderdelen gebruikt bi j het oplossen van
eventuele problemen met uw auto. Er kunnen ook voordelen aan zi tten om niet
door de garantie gedekte reparaties en servicewerkzaamheden te laten uitvoeren
door een erkende Toyota-dealer of hersteller/reparateur, omdat die u met zijn
expertise kan helpen eventuele pr oblemen met uw auto op te lossen.
Uw Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige voert alle onderhoudswerkzaamhe den aan uw
auto betrouwbaar en tegen zo la ag mogelijke kosten uit, dankzij zijn ervaring met
Toyota's.
■ Wanneer moet uw auto worden gerepareerd?
Wees attent op veranderingen in de prestaties en geluiden en op zichtbare teke-
nen die erop wijzen dat onderh oud noodzakelijk is. Een paar bel angrijke aanwij-
zingen zijn:
● De motor hapert, sto ttert of slaat over
● Een merkbaar verlies aan trekkracht
● Vreemde motorgeluiden
● Sporen van lekkage onder de auto (na gebruik van de airconditio ning is water-
lekkage echter normaal)
● Verandering in het uitlaatgeluid (dit kan wijzen op een zeer ge vaarlijk koolmo-
noxidelek. Rijd met alle ruiten open en laat het uitlaatsysteem onmiddellijk con-
troleren).
● Abnormaal zachte banden, ongewoon veel bandengepiep bij het nem en van
bochten of ongelijkmatige bandenslijtage
● De auto trekt naar één kant, terw ijl u rechtuitrijdt op een vlakke weg
● Vreemde geluiden die kennelijk in verband staan met de beweging en van de
wielophanging
● Verlies van remkracht; “sponzig” aanvoelend rempedaal; het peda al kan bijna
tot op de vloer worden ingetrapt; scheeftrekken van de auto bij remmen
● Koelvloeistoftemperatuur voortdurend hoger dan normaal ( →Blz. 675, 737)
Als u een van deze zaken merkt, laat dan uw auto zo snel mogelijk nakijken door
een erkende Toyota-dealer of her steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Mogelijk moet uw auto afgesteld of
gerepareerd worden.
C-HR_HV_OM_Europe_OM10647E.b ook Page 581 Tuesday, July 30, 2019 9:59 AM

5826-2. Onderhoud
C-HR_HV_OM_Europe_OM10647E

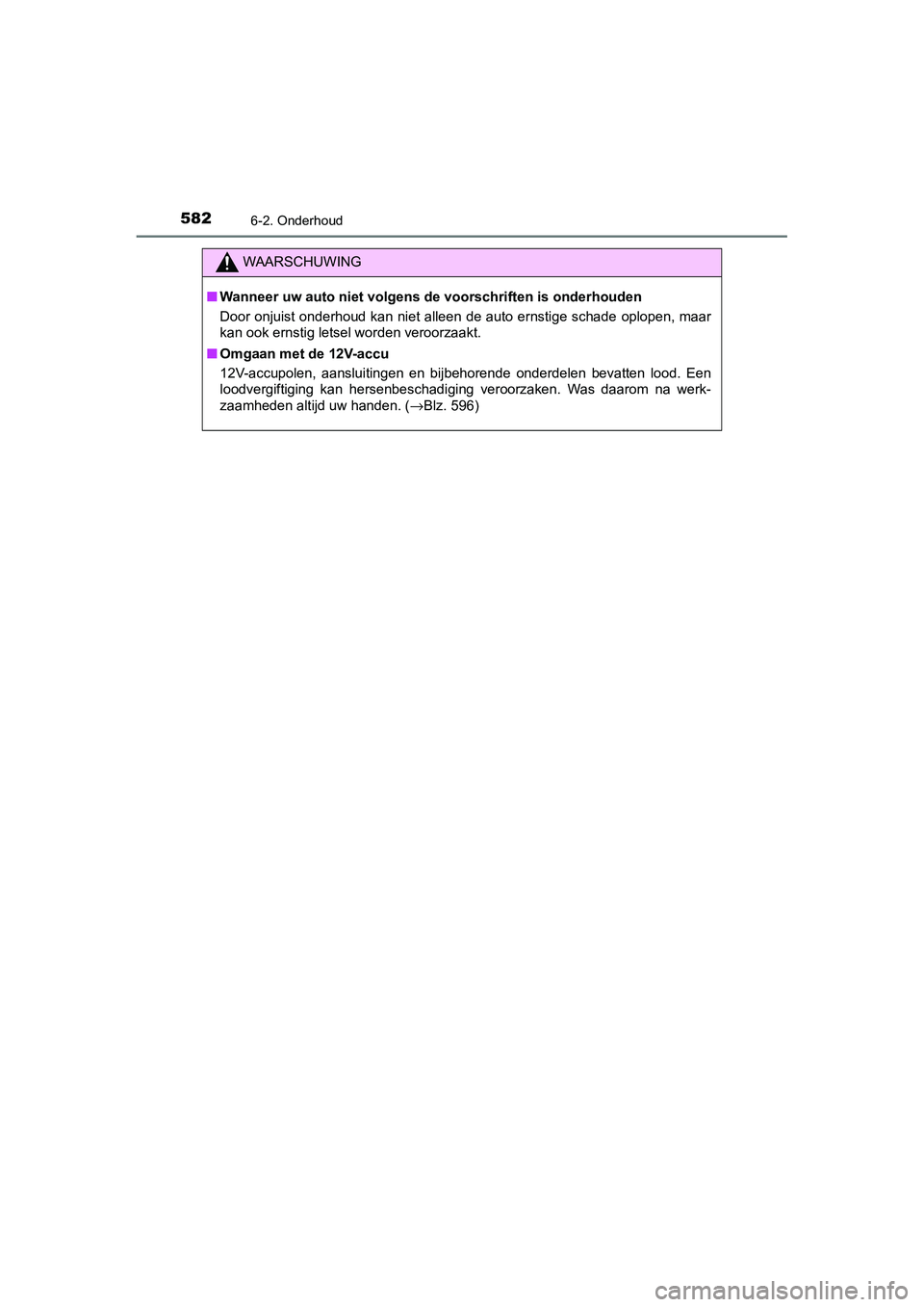

WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Door onjuist onderhoud kan niet alleen de auto ernstige schade oplopen, maar
kan ook ernstig letse l worden veroorzaakt.
■ Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbehorende onderdelen bevatte n lood. Een
loodvergiftiging kan hersenbeschadiging veroorzaken. Was daarom na werk-
zaamheden altijd uw handen. ( →Blz. 596)
C-HR_HV_OM_Europe_OM10647E.b ook Page 582 Tuesday, July 30, 2019 9:59 AM

5836-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging

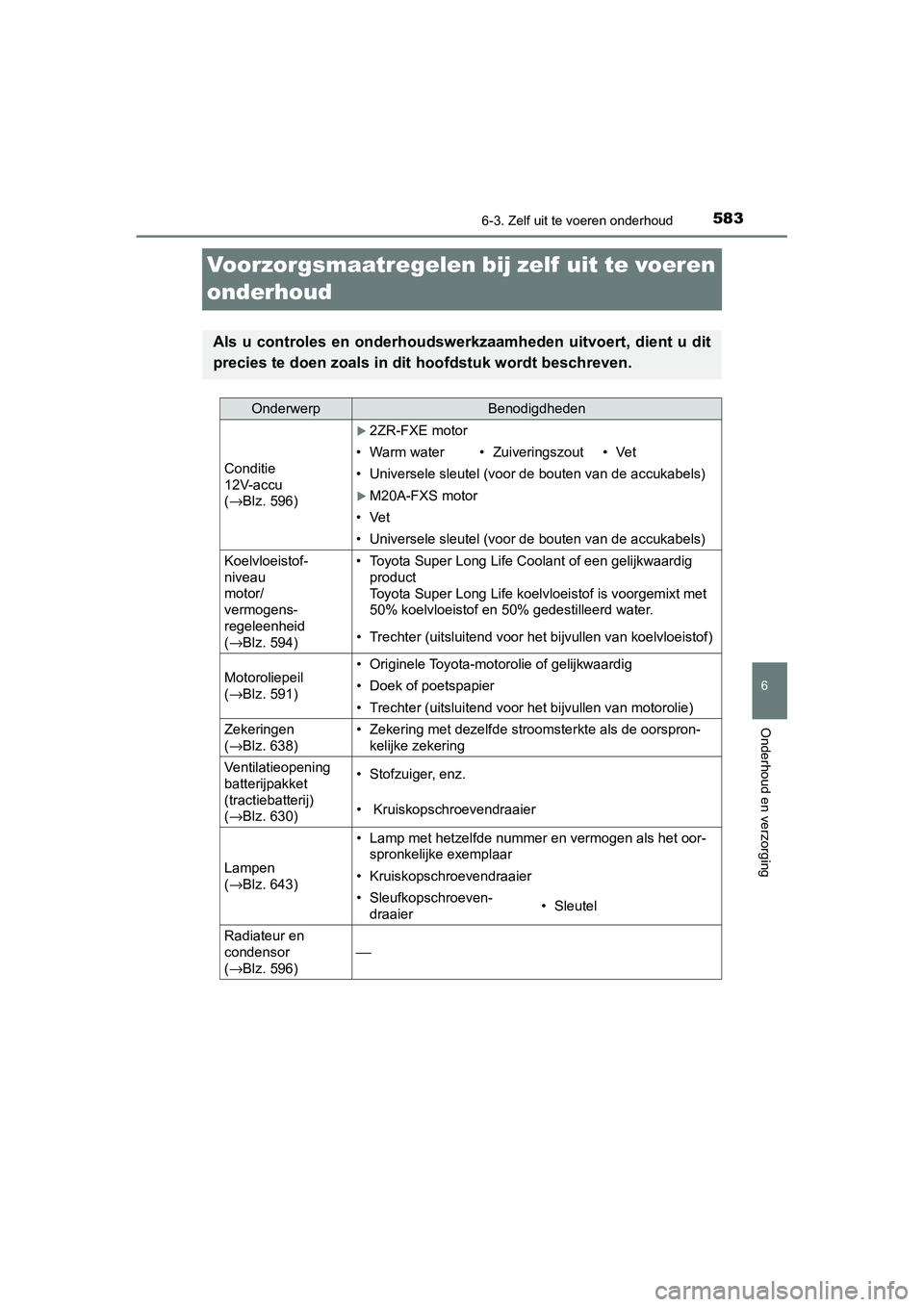

Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u dit
precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Conditie
12V-accu
(→Blz. 596)
2ZR-FXE motor
• Warm water • Zuiveringszout • Vet
• Universele sleutel (voor de bouten van de accukabels)
M20A-FXS motor
•Vet
• Universele sleutel (voor de bouten van de accukabels)
Koelvloeistof-
niveau
motor/
vermogens-
regeleenheid
(→Blz. 594) • Toyota Super Long Life Coolant of een gelijkwaardig
product
Toyota Super Long Life koelvloeistof is voorgemixt met
50% koelvloeistof en 50% gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloeistof)
Motoroliepeil
(→ Blz. 591)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→Blz. 638)• Zekering met dezelfde stroomsterkte als de oorspron-
kelijke zekering
Ventilatieopening
batterijpakket
(tractiebatterij)
(→ Blz. 630)• Stofzuiger, enz.
• Kruiskopschroevendraaier
Lampen
(→Blz. 643)
• Lamp met hetzelfde nummer en vermogen als het oor-
spronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroeven- draaier• Sleutel
Radiateur en
condensor
(→ Blz. 596)
⎯
C-HR_HV_OM_Europe_OM10647E.b ook Page 583 Tuesday, July 30, 2019 9:59 AM

5846-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
Bandenspanning
(→Blz. 622)• Bandenspanningsmeter
• Compressor
Ruitensproeier-
vloeistof
(→Blz. 601)• Water of ruitensproeier vloeistof met antivries
(voor gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruitensproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeist offen die plotse-
ling in beweging kunnen komen, heet kunnen worden of elektrisch geladen kun-
nen worden. Neem onderstaande voorzorgsmaatregelen in acht om e rnstig letsel
te voorkomen.
■ Tijdens werkzaamhede n in de motorruimte
● Controleer of ACCESSORY (stand ACC) of IGNITION ON (contact AAN ) niet
op het multi-informatiedisplay w ordt weergegeven en het control elampje
READY uit is.
● Houd handen, kleding en gereedschap uit de buurt van de ventila tor als die in
werking is.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitl aatspruitstuk,
enz. niet direct na het rijden aan, aangezien deze onderdelen h eet kunnen
zijn. De olie en andere vloeis toffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een do ek, achter in
de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de bu urt van de
12V-accu. De brandstof- en accu dampen zijn licht ontvlambaar.
● Wees uiterst voorzichtig als u aan de 12V-accu werkt. De accu b evat namelijk
het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloe istof is gevaarlijk voor uw hande n en ogen en
kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel ze dan onmiddellijk met schoon water. Raa dpleeg een
arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen de elektrische koelventil atoren auto-
matisch worden ingeschakeld als de airconditioning wordt ingeschakeld en/of
als de koelvloeistofte mperatuur hoog is. (→Blz. 596)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of val-
lend materiaal, een straal vloeistof, enz.
OnderwerpBenodigdheden
C-HR_HV_OM_Europe_OM10647E.b ook Page 584 Tuesday, July 30, 2019 9:59 AM

5856-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijta ge door vuil in de
inlaatlucht.
■ Als het remvloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van de
remblokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit dui den op een seri-
eus probleem.
C-HR_HV_OM_Europe_OM10647E.b ook Page 585 Tuesday, July 30, 2019 9:59 AM

5866-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog sprin-
gen.
Beweeg de veiligheidshaak naar
de zijkant en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
uitsparing van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
C-HR_HV_OM_Europe_OM10647E.b ook Page 586 Tuesday, July 30, 2019 9:59 AM

5876-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap go ed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het r ijden onverwacht
opengaan, waardoor een ongeval k an ontstaan met mogelijk ernstig letsel tot
gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat, om
te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te sluiten.
Als de motorkap wordt gesloten zonder dat de steun goed is vast gezet, kan de
motorkap verbogen raken.
C-HR_HV_OM_Europe_OM10647E.b ook Page 587 Tuesday, July 30, 2019 9:59 AM

5886-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E

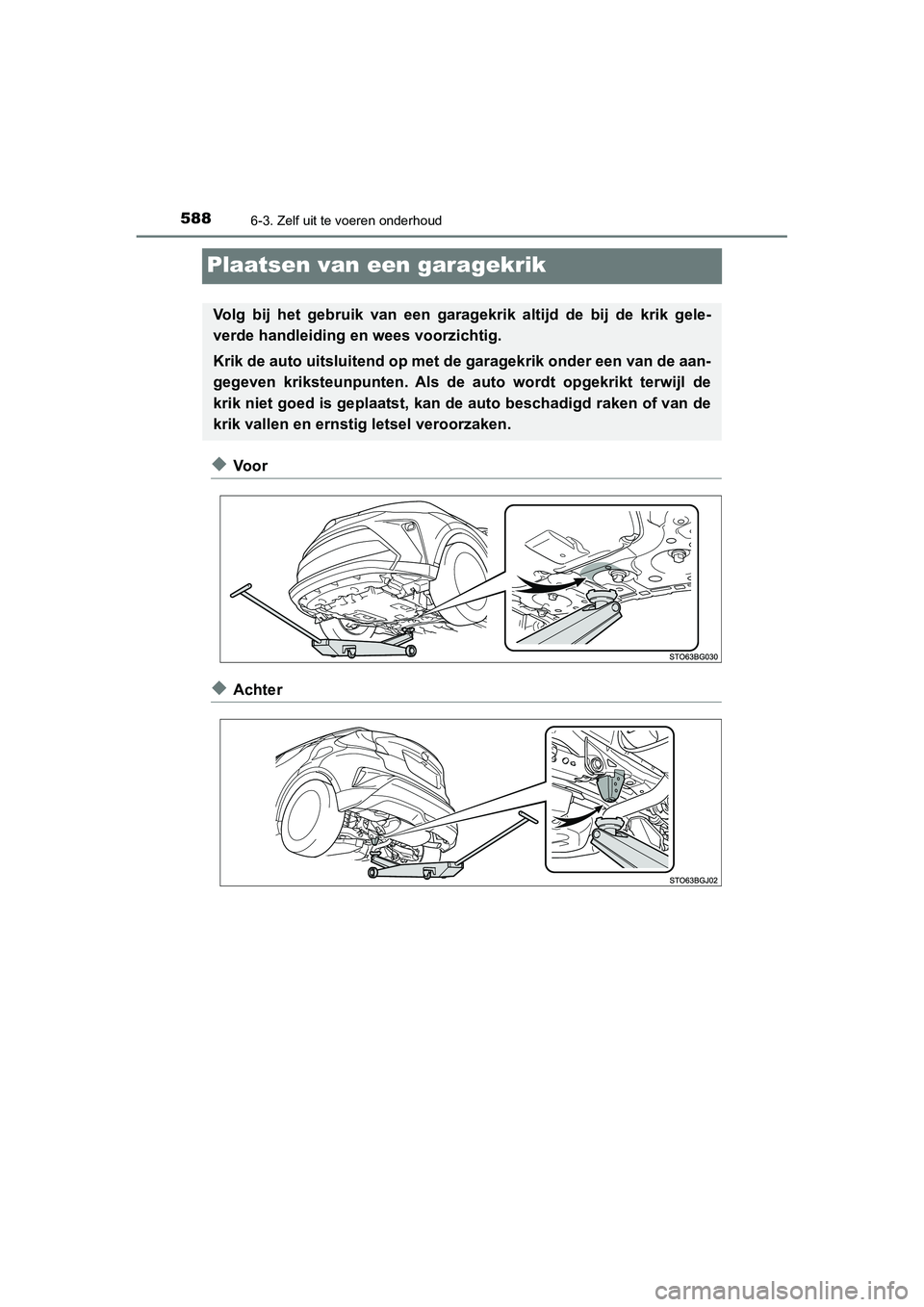

Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de aan-
gegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl de
krik niet goed is geplaatst, kan de auto beschadigd raken of van de
krik vallen en ernstig letsel veroorzaken.
C-HR_HV_OM_Europe_OM10647E.b ook Page 588 Tuesday, July 30, 2019 9:59 AM

5896-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
Motorruimte
2ZR-FXE motor
Sproeierreservoir (→Blz. 601)
Koelvloeistofreservoir (→ Blz. 594)
Zekeringenkasten ( →Blz. 638)
Oliepeilstok (→ Blz. 591)
Motorolievuldop ( →Blz. 592) Koelvloeistofreservoir
vermogensregeleenheid
(
→ Blz. 594)
12V-accu (→ Blz. 596)
Radiateur ( →Blz. 596)
Condensor ( →Blz. 596)
Elektrische koelventilatoren
