maintenance TOYOTA C_HR HYBRID 2020 Instructieboekje (in Dutch)

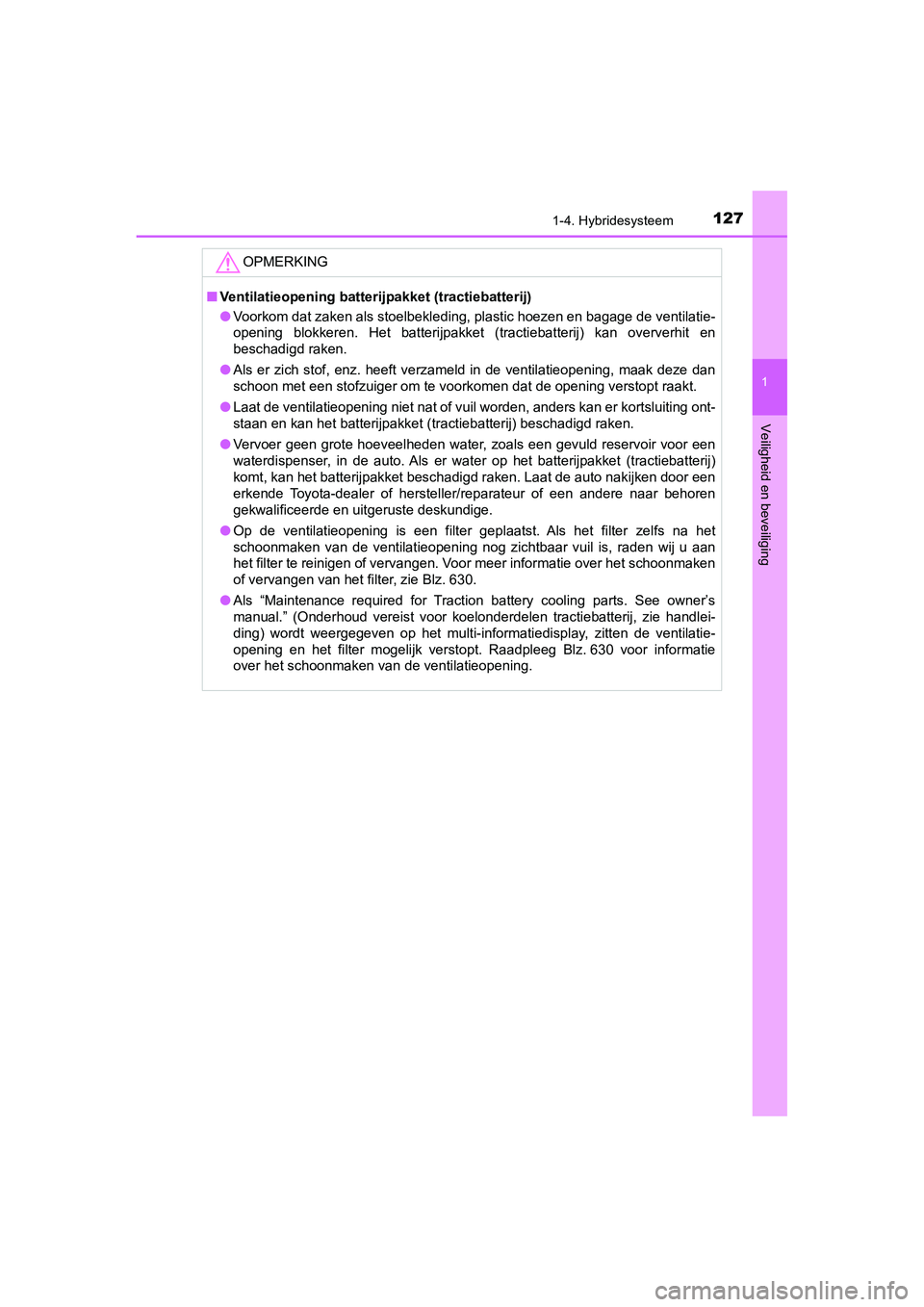

1271-4. Hybridesysteem
1
Veiligheid en beveiliging
C-HR_HV_OM_Europe_OM10647E
OPMERKING
■Ventilatieopening batterijpakket (tractiebatterij)
● Voorkom dat zaken als stoelbekleding, plastic hoezen en bagage de ventilatie-
opening blokkeren. Het batterijpakket (tractiebatterij) kan ove rverhit en
beschadigd raken.
● Als er zich stof, enz. heeft ver zameld in de ventilatieopening, maak deze dan
schoon met een stofzuiger om te voorkomen dat de opening verstopt raakt.
● Laat de ventilatieopening niet n at of vuil worden, anders kan er kortsluiting ont-
staan en kan het batterijpakket (tractiebatterij) beschadigd raken.
● Vervoer geen grote hoeveelheden water, zoals een gevuld reservo ir voor een
waterdispenser, in de auto. Als er water op het batterijpakket (tractiebatterij)
komt, kan het batterijpakket beschadigd raken. Laat de auto nak ijken door een
erkende Toyota-dealer of herstel ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
● Op de ventilatieopening is een filter geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening nog zichtbaar vuil is, rad en wij u aan
het filter te reinigen of vervangen. Voor meer informatie over het schoonmaken
of vervangen van het filter, zie Blz. 630.
● Als “Maintenance required for Traction battery cooling parts. S ee owner’s
manual.” (Onderhoud vereist voor koelonderdelen tractiebatterij , zie handlei-
ding) wordt weergegeven op het multi-informatiedisplay, zitten de ventilatie-
opening en het filter mogelijk verstopt. Raadpleeg Blz. 630 voor informatie
over het schoonmaken van de ventilatieopening.
C-HR_HV_OM_Europe_OM10647E.b ook Page 127 Tuesday, July 30, 2019 9:59 AM

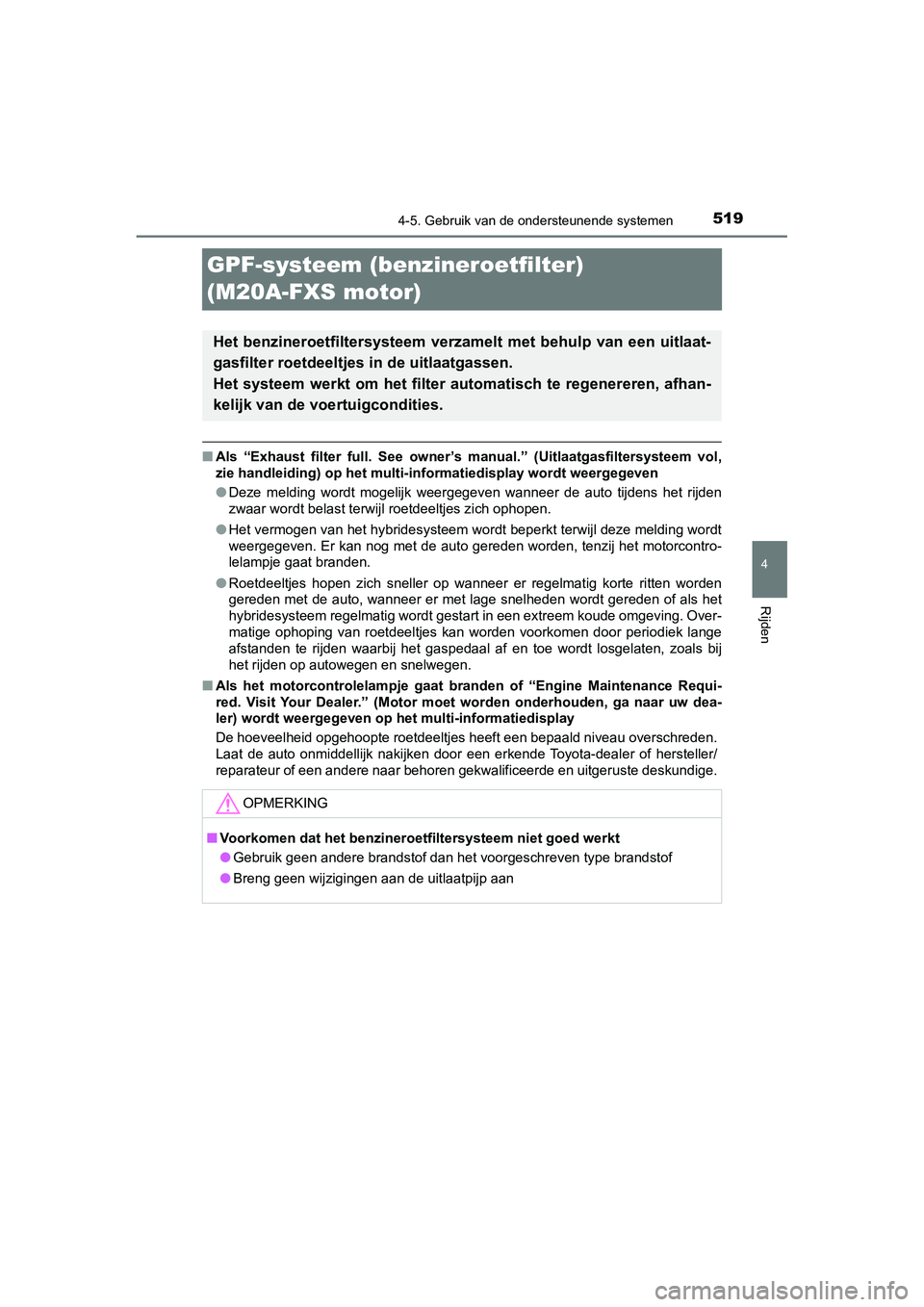

519
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_HV_OM_Europe_OM10647E
GPF-systeem (benzineroetfilter)
(M20A-FXS motor)
■Als “Exhaust filter full. See owner’s manual.” (Uitlaatgasfilte rsysteem vol,
zie handleiding) op het multi-informatiedisplay wordt weergegev en
● Deze melding wordt mogelijk weergegeven wanneer de auto tijdens het rijden
zwaar wordt belast terwijl roetdeeltjes zich ophopen.
● Het vermogen van het hybridesyst eem wordt beperkt terwijl deze melding wordt
weergegeven. Er kan nog met de auto gereden worden, tenzij het motorcontro-
lelampje gaat branden.
● Roetdeeltjes hopen zich sneller op wanneer er regelmatig korte ritten worden
gereden met de auto, wanneer er met lage snelheden wordt gerede n of als het
hybridesysteem regelmatig wordt gestart in een extreem koude omgeving. Over-
matige ophoping van roetdeeltjes kan worden voorkomen door periodiek lange
afstanden te rijden waarbij het gaspedaal af en toe wordt losge laten, zoals bij
het rijden op autowegen en snelwegen.
■ Als het motorcontrolelampje gaat branden of “Engine Maintenance Requi-
red. Visit Your Dealer.” (Motor moet worden onderhouden, ga naa r uw dea-
ler) wordt weergegeven op het multi-informatiedisplay
De hoeveelheid opgehoopte roetdeeltjes heeft een bepaald niveau overschreden.
Laat de auto onmiddellijk nakijken door een erkende Toyota-deal er of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste deskundige.
Het benzineroetfiltersysteem verzamelt met behulp van een uitla at-
gasfilter roetdeeltjes in de uitlaatgassen.
Het systeem werkt om het filter automatisch te regenereren, afh an-
kelijk van de voertuigcondities.
OPMERKING
■ Voorkomen dat het benzineroetfiltersysteem niet goed werkt
● Gebruik geen andere br andstof dan het voorgeschreven type brand stof
● Breng geen wijzigingen aan de uitlaatpijp aan
C-HR_HV_OM_Europe_OM10647E.b ook Page 519 Tuesday, July 30, 2019 9:59 AM

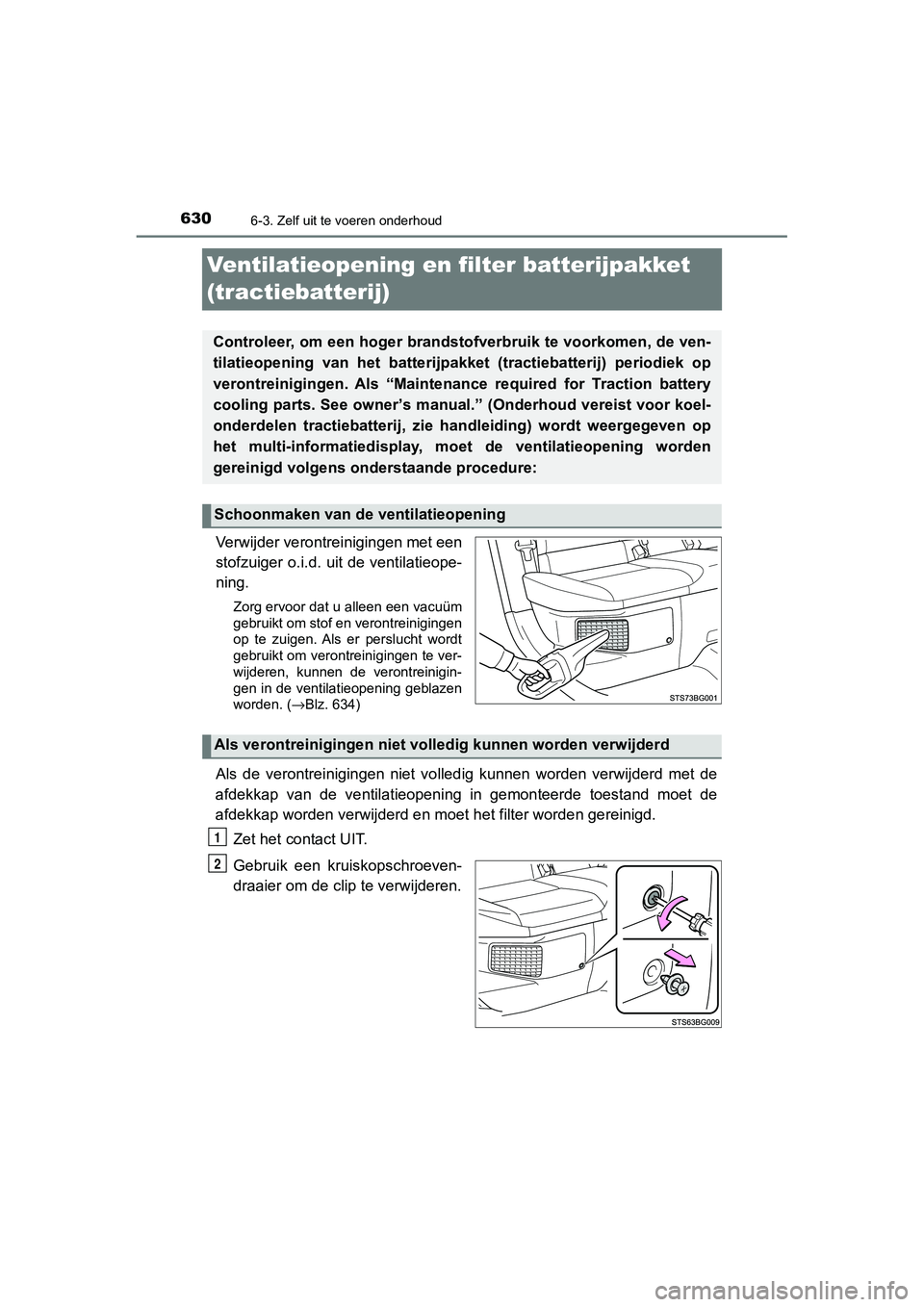

6306-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
Ventilatieopening en filter batterijpakket
(tractiebatterij)
Verwijder verontreinigingen met een
stofzuiger o.i.d. uit de ventilatieope-
ning.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen
op te zuigen. Als er perslucht wordt
gebruikt om verontreinigingen te ver-
wijderen, kunnen de verontreinigin-
gen in de ventilatieopening geblazen
worden. (→Blz. 634)
Als de verontreinigingen niet vo lledig kunnen worden verwijderd met de
afdekkap van de ventilatieopeni ng in gemonteerde toestand moet de
afdekkap worden verwijderd en mo et het filter worden gereinigd.
Zet het contact UIT.
Gebruik een kruiskopschroeven-
draaier om de clip te verwijderen.
Controleer, om een hoger brandstofverbruik te voorkomen, de ven -
tilatieopening van het batterijpakket (tractiebatterij) periodi ek op
verontreinigingen. Als “Maintenance required for Traction batte ry
cooling parts. See owner’s manual.” (Onderhoud vereist voor koe l-
onderdelen tractiebatterij, zie handleiding) wordt weergegeven op
het multi-informatiedisplay, moet de ventilatieopening worden
gereinigd volgens onderstaande procedure:
Schoonmaken van de ventilatieopening
Als verontreinigingen niet vol ledig kunnen worden verwijderd
1
2
C-HR_HV_OM_Europe_OM10647E.b ook Page 630 Tuesday, July 30, 2019 9:59 AM

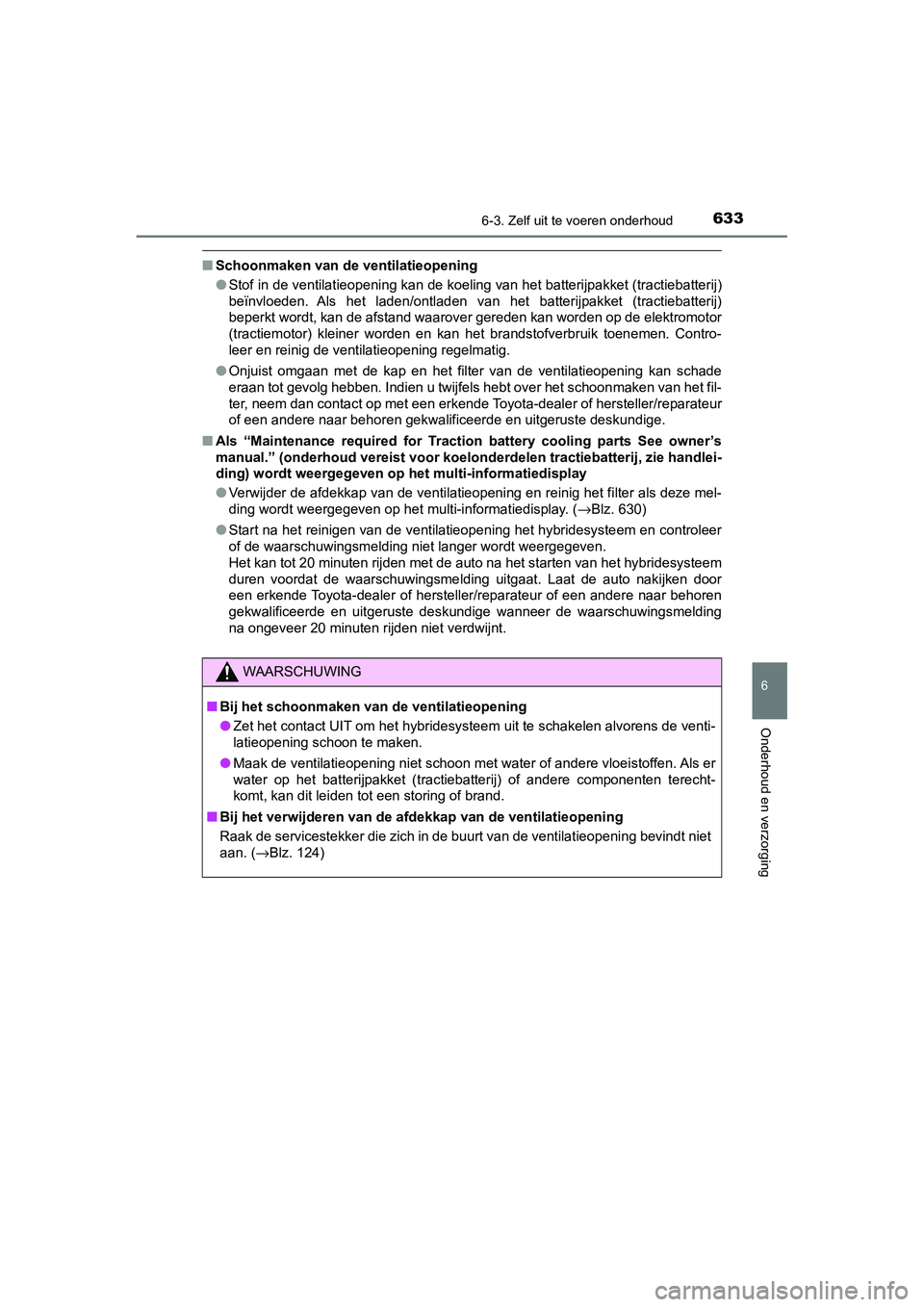

6336-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
6
Onderhoud en verzorging
■Schoonmaken van de ventilatieopening
● Stof in de ventilatieopening kan de koeling van het batterijpak ket (tractiebatterij)
beïnvloeden. Als het laden/ontlad en van het batterijpakket (tractiebatterij)
beperkt wordt, kan de afstand waarover gereden kan worden op de elektromotor
(tractiemotor) kleiner worden en kan het brandstofverbruik toen emen. Contro-
leer en reinig de ventilatieopening regelmatig.
● Onjuist omgaan met de kap en het filter van de ventilatieopenin g kan schade
eraan tot gevolg hebben. Indien u twijfels hebt over het schoon maken van het fil-
ter, neem dan contact op met een erkende Toyota-dealer of herst eller/reparateur
of een andere naar behor en gekwalificeerde en uitgeruste deskundige.
■ Als “Maintenance required for Traction battery cooling parts Se e owner’s
manual.” (onderhoud vereist voor koelonderdelen tractiebatterij , zie handlei-
ding) wordt weergegeven op het multi-informatiedisplay
● Verwijder de afdekkap van de ventilatieopening en reinig het fi lter als deze mel-
ding wordt weergegeven op het multi-informatiedisplay. ( →Blz. 630)
● Start na het reinigen van de ventilatieopening het hybridesyste em en controleer
of de waarschuwingsmelding ni et langer wordt weergegeven.
Het kan tot 20 minuten rijden met de auto na het starten van het hybridesysteem
duren voordat de waarschuwingsme lding uitgaat. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar behoren
gekwalificeerde en uitgeruste de skundige wanneer de waarschuwin gsmelding
na ongeveer 20 minuten r ijden niet verdwijnt.
WAARSCHUWING
■Bij het schoonmaken van de ventilatieopening
● Zet het contact UIT om het hybridesysteem uit te schakelen alvo rens de venti-
latieopening schoon te maken.
● Maak de ventilatieopening niet schoon met water of andere vloei stoffen. Als er
water op het batterijpakket (t ractiebatterij) of andere compone nten terecht-
komt, kan dit leiden to t een storing of brand.
■ Bij het verwijderen van de afde kkap van de ventilatieopening
Raak de servicestekker die zich in de buurt van de ventilatieop ening bevindt niet
aan. ( →Blz. 124)
C-HR_HV_OM_Europe_OM10647E.b ook Page 633 Tuesday, July 30, 2019 9:59 AM

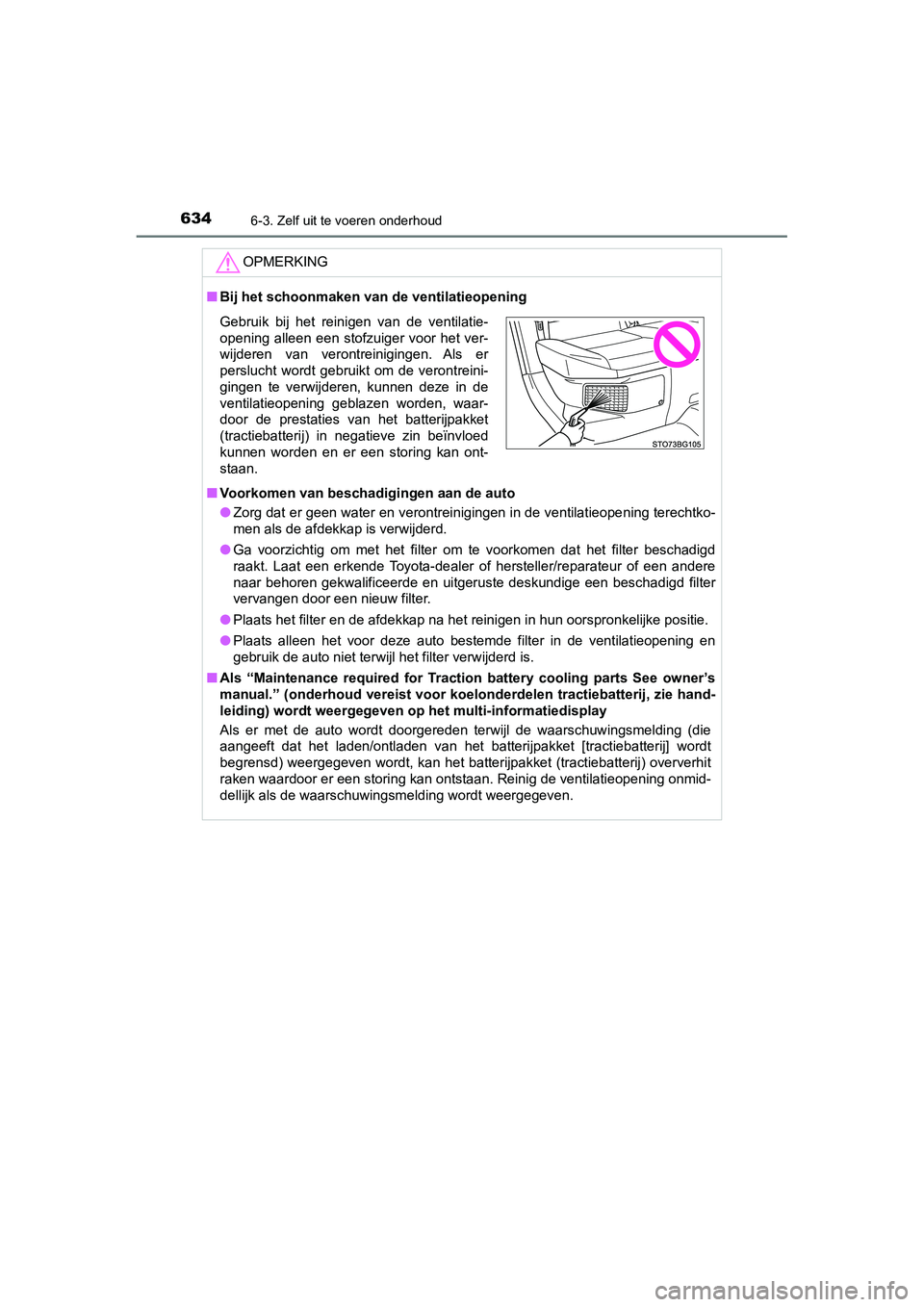

6346-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10647E
OPMERKING
■Bij het schoonmaken van de ventilatieopening
■ Voorkomen van beschadigingen aan de auto
● Zorg dat er geen water en verontreinigingen in de ventilatieope ning terechtko-
men als de afdekkap is verwijderd.
● Ga voorzichtig om met het filter om te voorkomen dat het filter beschadigd
raakt. Laat een erkende Toyota-de aler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige een besch adigd filter
vervangen door een nieuw filter.
● Plaats het filter en de afdekka p na het reinigen in hun oorspro nkelijke positie.
● Plaats alleen het voor deze auto bestemde filter in de ventilatieopening en
gebruik de auto niet terwijl het filter verwijderd is.
■ Als “Maintenance required for Traction battery cooling parts Se e owner’s
manual.” (onderhoud vereist voor koelonderdelen tractiebatterij , zie hand-
leiding) wordt weergegeven op het multi-informatiedisplay
Als er met de auto wordt door gereden terwijl de waarschuwingsme lding (die
aangeeft dat het laden/ontladen v an het batterijpakket [tractiebatterij] wordt
begrensd) weergegeven wordt, kan het batterijpakket (tractiebatterij) oververhit
raken waardoor er een storing kan ontstaan. Reinig de ventilati eopening onmid-
dellijk als de waarschuwingsmelding wordt weergegeven.
Gebruik bij het reinigen van de ventilatie-
opening alleen een stofzuiger voor het ver-
wijderen van verontreinigingen. Als er
perslucht wordt gebruikt om de verontreini-
gingen te verwijderen, kunnen deze in de
ventilatieopening geblazen worden, waar-
door de prestaties van het batterijpakket
(tractiebatterij) in negatieve zin beïnvloed
kunnen worden en er een storing kan ont-
staan.
C-HR_HV_OM_Europe_OM10647E.b ook Page 634 Tuesday, July 30, 2019 9:59 AM

6847-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
■Als er een melding wordt weergege ven dat de handleiding moet worden
geraadpleegd
● Als “Engine Coolant Temperatur e High.” (koelvloeistoftemperatuu r te hoog)
wordt weergegeven, vol g dan de instructies (→Blz. 737).
● Als de onderstaande meldingen worden weergegeven, is er mogelij k sprake van
een storing. Breng de auto onmiddellijk op een veilige plaats t ot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of een
andere naar behoren gekwalificeerd e en uitgeruste deskundige. Doorrijden met
de auto kan gevaarlijk zijn.
• “Braking Power Low.” (lage remkracht)
• “Charging System Malfuncti on.” (storing laadsysteem)
• “Engine Oil Pressure Low.” (lage motoroliedruk)
● Als de onderstaande meldingen worden weergegeven, is er mogelij k sprake van
een storing. Laat onmiddellijk de auto nakijken door een erkend e Toyota-dealer
of hersteller/reparateur of ee n andere naar behoren gekwalifice erde en uitge-
ruste deskundige.
• “Hybrid System Malfunction .” (storing hybridesysteem)
• “Check Engine.” (controleer motor)
• “Hybrid Battery System Malfunction.” (systeemstor ing batterijpakket)
• “Accelerator System Malfuncti on.” (systeemstoring gaspedaal)
• “Entry & Start System Malfunction.” (storing in Smart entry-sy steem met start-
knop)
• “Exhaust filter full.” (uit laatgasfiltersysteem vol) (→Blz. 519)
• “Hybrid System Stopped” (Hybridesysteem uitgeschakeld)
• “Engine Stopped” (verbrandingsmotor uitgeschakeld)
● Als “Low 12-Volt Battery.” (12V- accu bijna leeg) wordt weergege ven
• Wanneer het display na een paar seconden uitgaat (wordt gedurende onge-
veer 6 seconden weergegeven):
Laat het hybridesysteem langer dan 15 minuten werken en laad de 12V-accu.
• Wanneer het display niet uitgaat: Start het hybridesysteem met behulp van de procedures: →Blz. 729
● Als “Maintenance required for Traction battery cooling parts. S ee owner’s
manual.” (Onderhoud vereist voor koelonderdelen tractiebatterij, raadpleeg
handleiding) wordt weergegeven, zitten de filters mogelijk verstopt, zijn de venti-
latieopeningen mogelijk geblokkeerd of zit er mogelijk een gat in het kanaal.
Voer daarom de onderstaa nde correctieprocedure uit.
• Als de ventilatieopeningen en filters van het batterijpakket ( tractiebatterij) vuil
zijn, voer dan de procedure op Bl z. 630 uit om ze schoon te maken.
• Als de waarschuwingsmelding wordt weergegeven wanneer de ventilatieope-
ningen en filters van het batter ijpakket (tractiebatterij) niet vuil zijn, laat de
auto dan onmiddellijk nakijken door een erkende Toyota-dealer o f herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
C-HR_HV_OM_Europe_OM10647E.b ook Page 684 Tuesday, July 30, 2019 9:59 AM

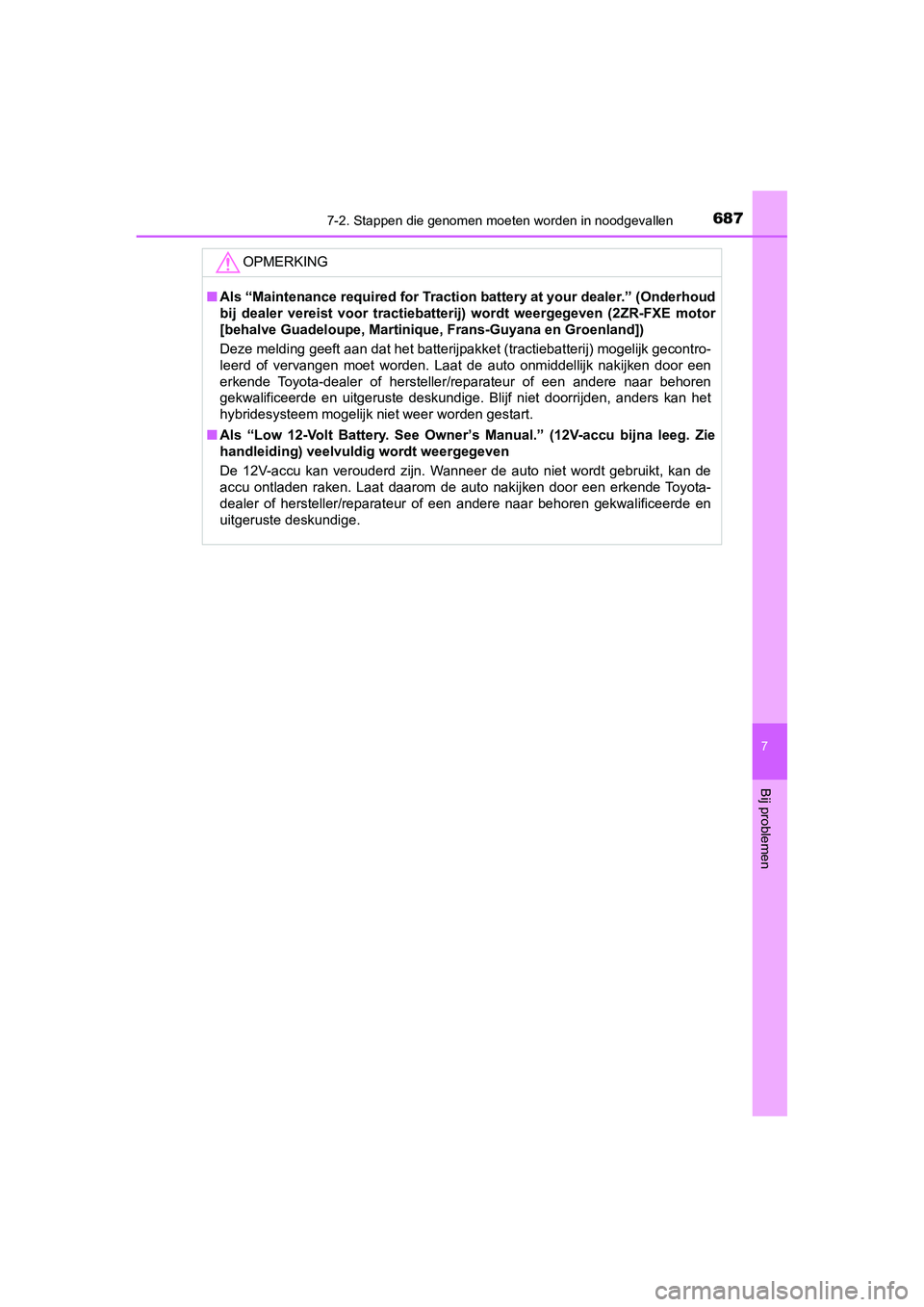

6877-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen
OPMERKING
■Als “Maintenance required for Traction battery at your dealer.” (Onderhoud
bij dealer vereist voor tractiebatterij) wordt weergegeven (2ZR -FXE motor
[behalve Guadeloupe, M artinique, Frans-Guyana en Groenland])
Deze melding geeft aan dat het batterijpakket (tractiebatterij) mogelijk gecontro-
leerd of vervangen moet worden. Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Blijf niet doorrijden , anders kan het
hybridesysteem mogelijk niet weer worden gestart.
■ Als “Low 12-Volt Battery. See Owner’s Manual.” (12V-accu bijna leeg. Zie
handleiding) veelvuldig wordt weergegeven
De 12V-accu kan verouderd zijn. Wanneer de auto niet wordt gebruikt, kan de
accu ontladen raken. Laat daarom de auto nakijken door een erke nde Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en
uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10647E.b ook Page 687 Tuesday, July 30, 2019 9:59 AM
