3004-1. Voordat u gaat rijden
C-HR_HV_OM_Europe_OM10701E

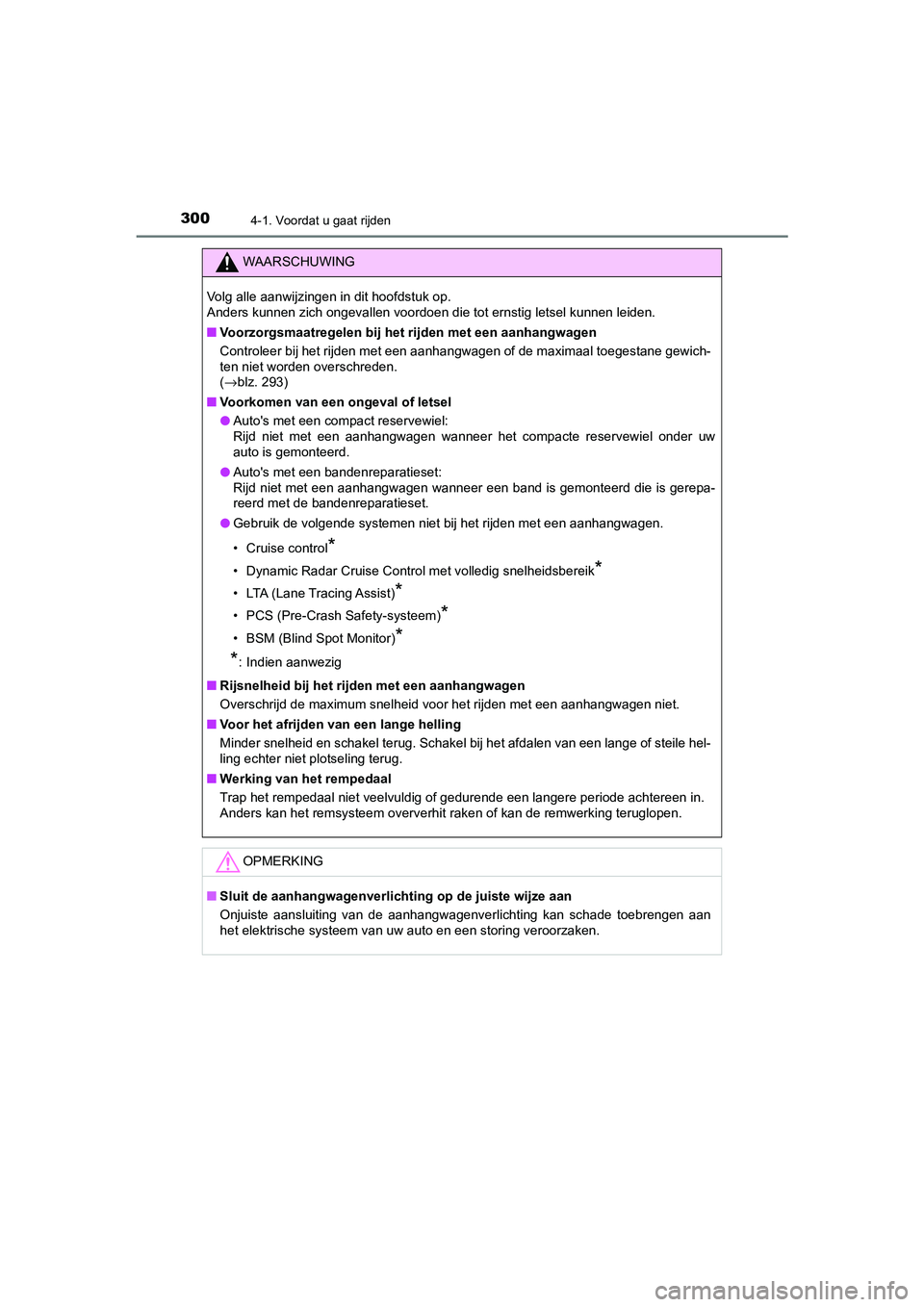

WAARSCHUWING
Volg alle aanwijzingen in dit hoofdstuk op.
Anders kunnen zich ongevallen voordoen die tot ernstig letsel kunnen leiden.
■Voorzorgsmaatregelen bij het rijden met een aanhangwagen
Controleer bij het rijden met een aanhangwagen of de maximaal toegestane gewich-
ten niet worden overschreden.
( → blz. 293)
■ Voorkomen van een ongeval of letsel
● Auto's met een compact reservewiel:
Rijd niet met een aanhangwagen wanneer het compacte reservewiel onder uw
auto is gemonteerd.
● Auto's met een bandenreparatieset:
Rijd niet met een aanhangwagen wanneer een band is gemonteerd die is gerepa-
reerd met de bandenreparatieset.
● Gebruik de volgende systemen niet bij het rijden met een aanhangwagen.
• Cruise control
*
• Dynamic Radar Cruise Control met volledig snelheidsbereik*
• LTA (Lane Tracing Assist)*
• PCS (Pre-Crash Safety-systeem)*
• BSM (Blind Spot Monitor)*
*
: Indien aanwezig
■ Rijsnelheid bij het rijden met een aanhangwagen
Overschrijd de maximum snelheid voor het rijden met een aanhangwagen niet.
■ Voor het afrijden van een lange helling
Minder snelheid en schakel terug. Schakel bij het afdalen van een lange of steile hel-
ling echter niet plotseling terug.
■ Werking van het rempedaal
Trap het rempedaal niet veelvuldig of gedurende een langere periode achtereen in.
Anders kan het remsysteem oververhit raken of kan de remwerking teruglopen.
OPMERKING
■Sluit de aanhangwagenverlichting op de juiste wijze aan
Onjuiste aansluiting van de aanhangwagenverlichting kan schade toebrengen aan
het elektrische systeem van uw auto en een storing veroorzaken.
C-HR_HV_OM_Europe_OM10701E.book Page 30 0 Wednesday, June 10, 2020 12:21 PM

301
4
4-2. Rijprocedures
Rijden
C-HR_HV_OM_Europe_OM10701E
Startknop
Controleer of de parkeerrem is geactiveerd.
Controleer of de selectiehendel in stand P staat.
Trap het rempedaal stevig in.
en een melding worden op het multi-informatiedisplay weergegeven.
Als dit niet wordt weergegeven, kan het hybridesysteem niet worden gestart.
Druk kort en krachtig op de start-
knop.
Eén keer kort en stevig indrukken van
de startknop is voldoende om deze te
bedienen. U hoeft de startknop niet
ingedrukt te houden.
Als het controlelampje READY gaat
branden, werkt het hybridesysteem
normaal.
Houd het rempedaal ingetrapt tot het
controlelampje READY brandt.
Het hybridesysteem kan vanuit iedere
stand van het contact worden gestart.
Controleer of het controlelampje READY brandt.
Als het controlelampje READY eerst knippert en vervolgens blijft branden en de
zoemer klinkt, dan start het hybridesysteem normaal.
Wanneer het controlelampje READY uit is, kunt u niet wegrijden.
Als het controlelampje READY brandt, kunt u wegrijden, zelfs als de verbrandings-
motor niet draait. (De benzinemotor start of stopt automatisch in overeenstemming
met de toestand van de auto.)
Als u de volgende handelingen uitvoert terwijl u een elektronische sleu-
tel bij u hebt, wordt het hybridesyst eem gestart of de stand van het
contact veranderd.
Starten van het hybridesysteem
1
2
3
4
5
C-HR_HV_OM_Europe_OM10701E.book Page 30 1 Wednesday, June 10, 2020 12:21 PM

3024-2. Rijprocedures
C-HR_HV_OM_Europe_OM10701E
Breng de auto volledig tot stilstand.
Activeer de parkeerrem (→blz. 322) en zet de selectiehendel in stand P
( →blz. 311).
Druk op de startknop.
Het hybridesysteem stopt.
Laat het rempedaal los en controleer of de melding ACCESSORY (stand
ACC) op het multi-informatiedisplay uit is.
De stand kan worden gewijzigd door op de startknop te drukken zonder het
rempedaal in te trappen. (De stand verandert iedere keer dat op de knop
wordt gedrukt.) UIT
*
De alarmknipperlichten kunnen worden
gebruikt.
Het multi-informatiedisplay wordt niet
weergegeven.
Stand ACC
Sommige elektrische componenten
zoals het audiosysteem kunnen wor-
den gebruikt.
ACCESSORY (stand ACC) wordt
weergegeven op het multi-informatie-
display.
Stand AAN
Alle elektrische componenten kunnen
worden gebruikt.
IGNITION ON (contact AAN) wordt weergegeven op het multi-informatiedisplay.
*: Als de selectiehendel niet in stand P staat en het hybridesysteem wordt uitgezet, wordt het contact in stand ACC gezet in plaats van UIT.
Uitschakelen van het hybridesysteem
Wijzigen van de standen van het contact
1
2
3
4
AAN
ACC
C-HR_HV_OM_Europe_OM10701E.book Page 30
2 Wednesday, June 10, 2020 12:21 PM

3034-2. Rijprocedures
4
Rijden
C-HR_HV_OM_Europe_OM10701E

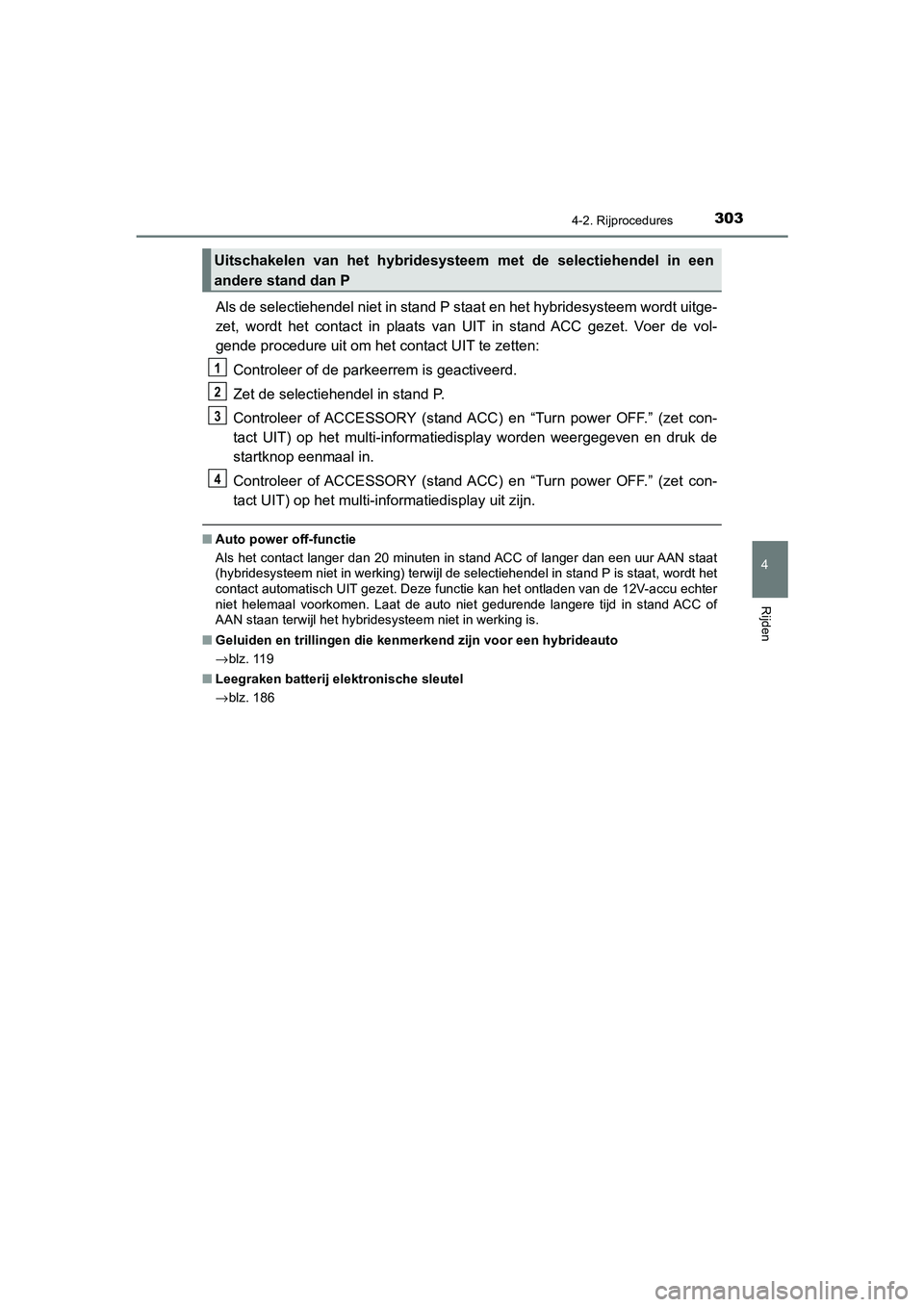

Als de selectiehendel niet in stand P staat en het hybridesysteem wordt uitge-
zet, wordt het contact in plaats van UIT in stand ACC gezet. Voer de vol-
gende procedure uit om het contact UIT te zetten:Controleer of de parkeerrem is geactiveerd.
Zet de selectiehendel in stand P.
Controleer of ACCESSORY (stand ACC) en “Turn power OFF.” (zet con-
tact UIT) op het multi-informatiedisplay worden weergegeven en druk de
startknop eenmaal in.
Controleer of ACCESSORY (stand ACC) en “Turn power OFF.” (zet con-
tact UIT) op het multi-informatiedisplay uit zijn.
■Auto power off-functie
Als het contact langer dan 20 minuten in stand ACC of langer dan een uur AAN staat
(hybridesysteem niet in werking) terwijl de selectiehendel in stand P is staat, wordt het
contact automatisch UIT gezet. Deze functie kan het ontladen van de 12V-accu echter
niet helemaal voorkomen. Laat de auto niet gedurende langere tijd in stand ACC of
AAN staan terwijl het hybridesysteem niet in werking is.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
→ blz. 119
■ Leegraken batterij elektronische sleutel
→blz. 186
Uitschakelen van het hybridesysteem met de selectiehendel in een
andere stand dan P
1
2
3
4
C-HR_HV_OM_Europe_OM10701E.book Page 30 3 Wednesday, June 10, 2020 12:21 PM

3044-2. Rijprocedures
C-HR_HV_OM_Europe_OM10701E■

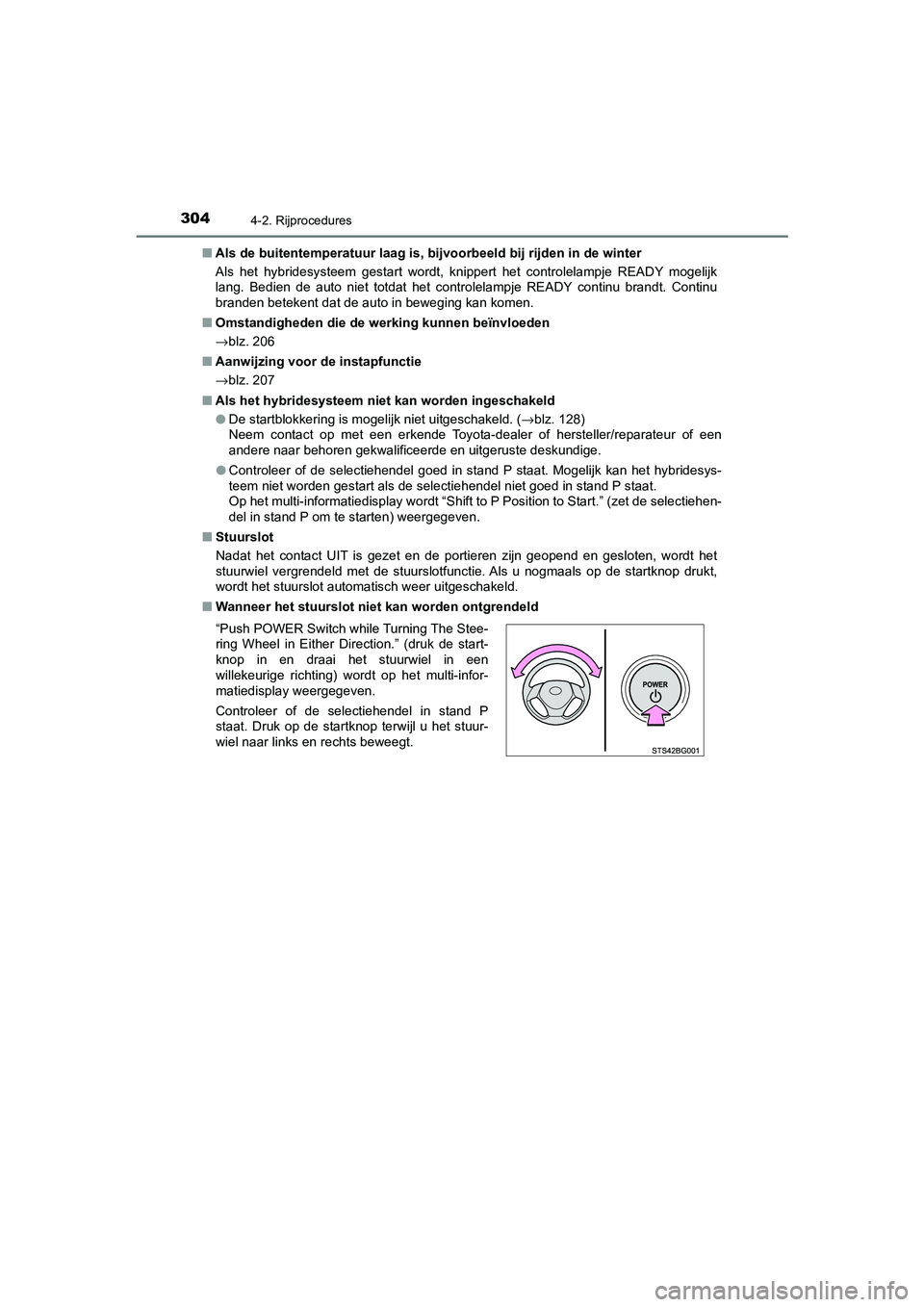

Als de buitentemperatuur laag is, bi jvoorbeeld bij rijden in de winter
Als het hybridesysteem gestart wordt, knippert het controlelampje READY mogelijk
lang. Bedien de auto niet totdat het controlelampje READY continu brandt. Continu
branden betekent dat de auto in beweging kan komen.
■ Omstandigheden die de werking kunnen beïnvloeden
→blz. 206
■ Aanwijzing voor de instapfunctie
→blz. 207
■ Als het hybridesysteem niet kan worden ingeschakeld
●De startblokkering is mogelijk niet uitgeschakeld. ( →blz. 128)
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Controleer of de selectiehendel goed in stand P staat. Mogelijk kan het hybridesys-
teem niet worden gestart als de selectiehendel niet goed in stand P staat.
Op het multi-informatiedisplay wordt “Shift to P Position to Start.” (zet de selectiehen-
del in stand P om te starten) weergegeven.
■ Stuurslot
Nadat het contact UIT is gezet en de portieren zijn geopend en gesloten, wordt het
stuurwiel vergrendeld met de stuurslotfunctie. Als u nogmaals op de startknop drukt,
wordt het stuurslot automatisch weer uitgeschakeld.
■ Wanneer het stuurslot niet kan worden ontgrendeld
“Push POWER Switch while Turning The Stee-
ring Wheel in Either Di rection.” (druk de start-
knop in en draai het stuurwiel in een
willekeurige richting) wordt op het multi-infor-
matiedisplay weergegeven.
Controleer of de selectiehendel in stand P
staat. Druk op de startknop terwijl u het stuur-
wiel naar links en rechts beweegt.
C-HR_HV_OM_Europe_OM10701E.book Page 30 4 Wednesday, June 10, 2020 12:21 PM

3054-2. Rijprocedures
4
Rijden
C-HR_HV_OM_Europe_OM10701E■

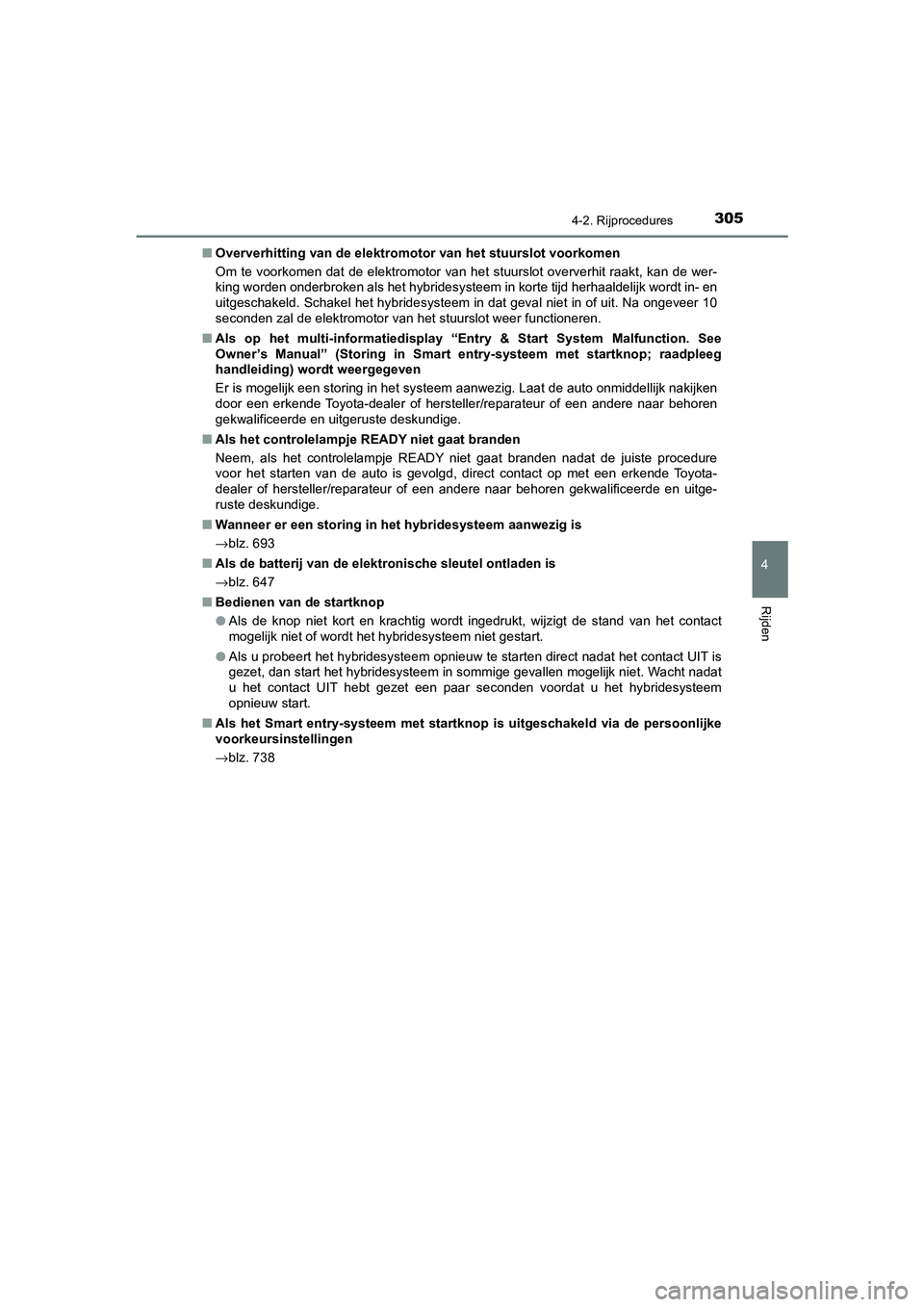

Oververhitting van de elektromotor van het stuurslot voorkomen
Om te voorkomen dat de elektromotor van het stuurslot oververhit raakt, kan de wer-
king worden onderbroken als het hybridesysteem in korte tijd herhaaldelijk wordt in- en
uitgeschakeld. Schakel het hybridesysteem in dat geval niet in of uit. Na ongeveer 10
seconden zal de elektromotor van het stuurslot weer functioneren.
■ Als op het multi-informatiedisplay “Ent ry & Start System Malfunction. See
Owner’s Manual” (Storing in Smart entry-systeem met startknop; raadpleeg
handleiding) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herste ller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■ Als het controlelampje RE ADY niet gaat branden
Neem, als het controlelampje READY niet gaat branden nadat de juiste procedure
voor het starten van de auto is gevolgd, direct contact op met een erkende Toyota-
dealer of hersteller/reparateur of een an dere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■ Wanneer er een storing in het hybridesysteem aanwezig is
→blz. 693
■ Als de batterij van de elektronische sleutel ontladen is
→blz. 647
■ Bedienen van de startknop
●Als de knop niet kort en krachtig wordt ingedrukt, wijzigt de stand van het contact
mogelijk niet of wordt het hybridesysteem niet gestart.
● Als u probeert het hybridesysteem opnieuw te starten direct nadat het contact UIT is
gezet, dan start het hybridesysteem in sommige gevallen mogelijk niet. Wacht nadat
u het contact UIT hebt gezet een paar seconden voordat u het hybridesysteem
opnieuw start.
■ Als het Smart entry-systeem met startknop is uitgeschakeld via de persoonlijke
voorkeursinstellingen
→ blz. 738
C-HR_HV_OM_Europe_OM10701E.book Page 30 5 Wednesday, June 10, 2020 12:21 PM

3064-2. Rijprocedures
C-HR_HV_OM_Europe_OM10701E
WAARSCHUWING
■Starten van het hybridesysteem
Ga altijd op de bestuurdersstoel zitten alvorens het hybridesysteem te starten. Trap
onder geen enkele voorwaarde het gaspedaal in bij het starten van het hybridesys-
teem.
Als u dat wel doet, kan dat leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
■ Wees voorzichtig tijdens het rijden
Als een storing aan het hybrid esysteem zich voordoet terwijl de auto rijdt, vergrendel
of open de portieren dan niet totdat de auto veilig en volledig tot stilstand gekomen
is. Als onder deze omstandigheden het stuurslot wordt geactiveerd, kan dit leiden tot
een ongeval waarbij ernstig letsel kan ontstaan.
■ Uitschakelen van het hybr idesysteem in noodgevallen
● Als u in een noodgeval het hybridesysteem tijdens het rijden wilt stoppen, houdt u
de startknop langer dan 2 seconden ingedrukt of drukt u deze minstens 3 keer kort
achter elkaar in. ( →blz. 673)
Raak de startknop echter tijdens het rijden niet aan, behalve in geval van nood.
Door het uitschakelen van het hybridesysteem tijdens het rijden verliest u niet de
controle over het stuurwiel of de remmen. De stuurbekrachtiging werkt echter niet
meer. Hierdoor zal het sturen veel zw aarder gaan dan normaal. Zet in dat geval de
auto aan de kant zodra dit veilig kan.
● Als de startknop wordt bediend terwijl de auto rijdt, verschijnt er een waarschu-
wingsmelding op het multi-informatiedisplay en klinkt er een zoemer.
● Druk op de startknop om het hybridesysteem opnieuw te starten nadat dit ten
gevolge van een noodsituatie tijdens het rijden is uitgeschakeld. Wanneer u na het
tot stilstand brengen van de auto het hy bridesysteem opnieuw start, zet dan de
selectiehendel in stand P en druk vervolgens de startknop in.
C-HR_HV_OM_Europe_OM10701E.book Page 30 6 Wednesday, June 10, 2020 12:21 PM

3074-2. Rijprocedures
4
Rijden
C-HR_HV_OM_Europe_OM10701E

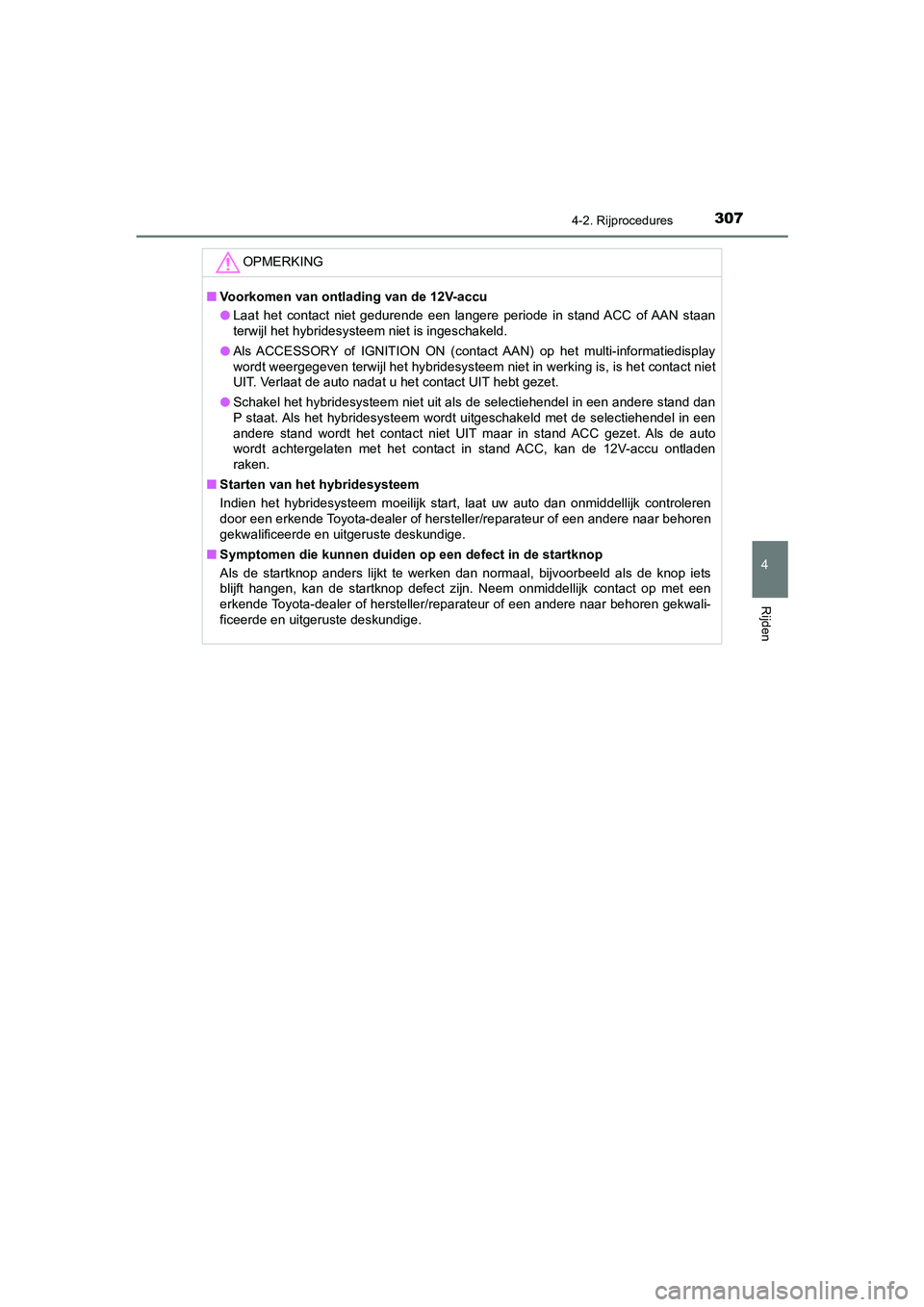

OPMERKING
■Voorkomen van ontlading van de 12V-accu
● Laat het contact niet gedurende een langere periode in stand ACC of AAN staan
terwijl het hybridesysteem niet is ingeschakeld.
● Als ACCESSORY of IGNITION ON (contact AAN) op het multi-informatiedisplay
wordt weergegeven terwijl het hybridesysteem niet in werking is, is het contact niet
UIT. Verlaat de auto nadat u het contact UIT hebt gezet.
● Schakel het hybridesysteem niet uit als de selectiehendel in een andere stand dan
P staat. Als het hybridesysteem wordt uit geschakeld met de selectiehendel in een
andere stand wordt het contact niet UIT maar in stand ACC gezet. Als de auto
wordt achtergelaten met het contact in stand ACC, kan de 12V-accu ontladen
raken.
■ Starten van het hybridesysteem
Indien het hybridesysteem moeilijk start, laat uw auto dan onmiddellijk controleren
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■ Symptomen die kunnen duiden op een defect in de startknop
Als de startknop anders lijkt te werken dan normaal, bijvoorbeeld als de knop iets
blijft hangen, kan de startknop defect zijn. Neem onmiddellijk contact op met een
erkende Toyota-dealer of hersteller/repara teur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10701E.book Page 30 7 Wednesday, June 10, 2020 12:21 PM

3084-2. Rijprocedures
C-HR_HV_OM_Europe_OM10701E

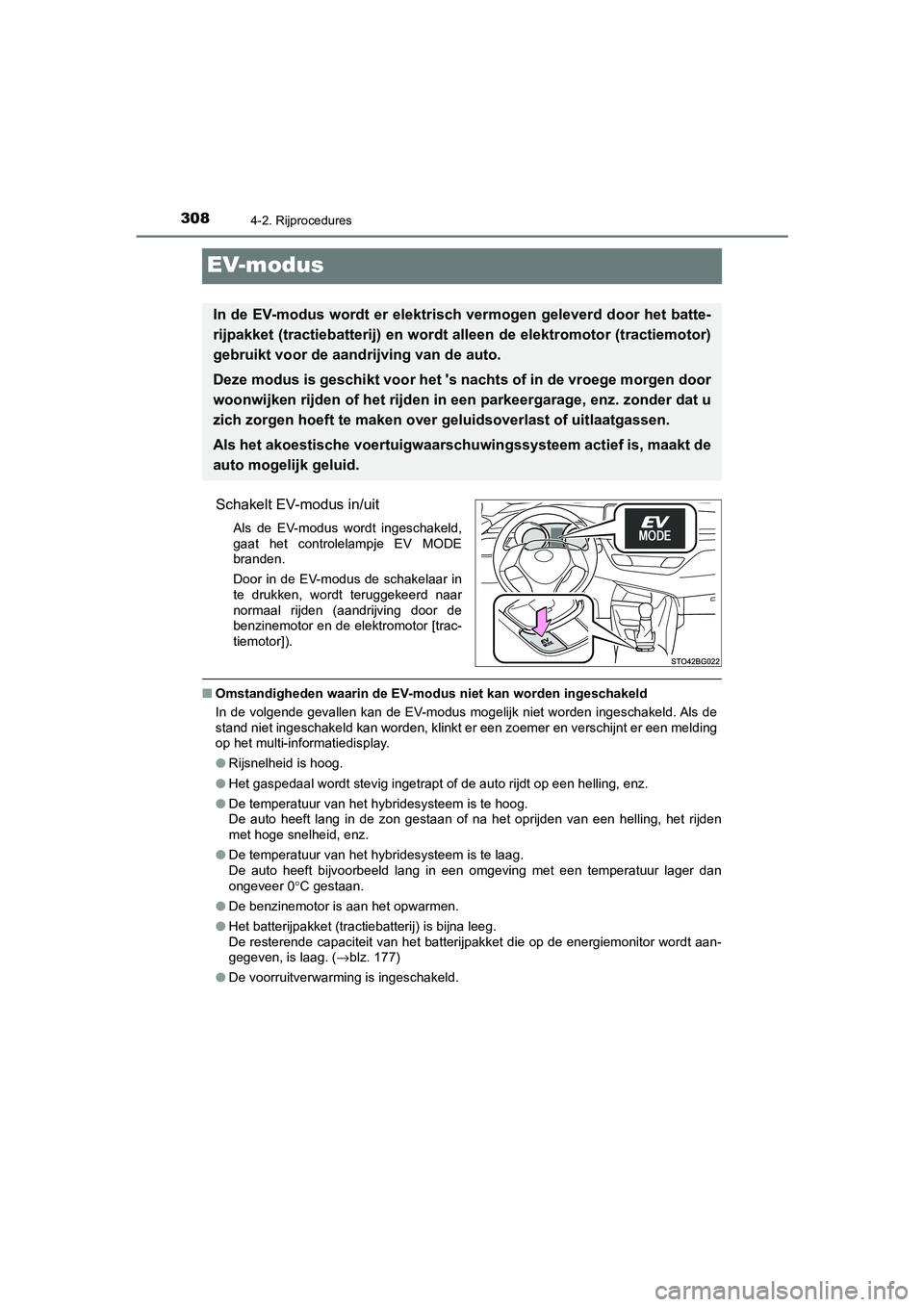

EV-modus
Schakelt EV-modus in/uit
Als de EV-modus wordt ingeschakeld,
gaat het controlelampje EV MODE
branden.
Door in de EV-modus de schakelaar in
te drukken, wordt teruggekeerd naar
normaal rijden (aandrijving door de
benzinemotor en de elektromotor [trac-
tiemotor]).
■Omstandigheden waarin de EV-mod us niet kan worden ingeschakeld
In de volgende gevallen kan de EV-modus mogelijk niet worden ingeschakeld. Als de
stand niet ingeschakeld kan worden, klinkt er een zoemer en verschijnt er een melding
op het multi-informatiedisplay.
● Rijsnelheid is hoog.
● Het gaspedaal wordt stevig ingetrapt of de auto rijdt op een helling, enz.
● De temperatuur van het hybridesysteem is te hoog.
De auto heeft lang in de zon gestaan of na het oprijden van een helling, het rijden
met hoge snelheid, enz.
● De temperatuur van het hybridesysteem is te laag.
De auto heeft bijvoorbeeld lang in een omgeving met een temperatuur lager dan
ongeveer 0 °C gestaan.
● De benzinemotor is aan het opwarmen.
● Het batterijpakket (tractiebatterij) is bijna leeg.
De resterende capaciteit van het batterijpakket die op de energiemonitor wordt aan-
gegeven, is laag. ( →blz. 177)
● De voorruitverwarming is ingeschakeld.
In de EV-modus wordt er elektrisch vermogen geleverd door het batte-
rijpakket (tractiebatterij) en wordt al leen de elektromotor (tractiemotor)
gebruikt voor de aandrijving van de auto.
Deze modus is geschikt voor het 's nachts of in de vroege morgen door
woonwijken rijden of het rijden in een parkeergarage, enz. zonder dat u
zich zorgen hoeft te maken over geluidsoverlast of uitlaatgassen.
Als het akoestische voertuigwaarsch uwingssysteem actief is, maakt de
auto mogelijk geluid.
C-HR_HV_OM_Europe_OM10701E.book Page 30 8 Wednesday, June 10, 2020 12:21 PM

3094-2. Rijprocedures
4
Rijden
C-HR_HV_OM_Europe_OM10701E■

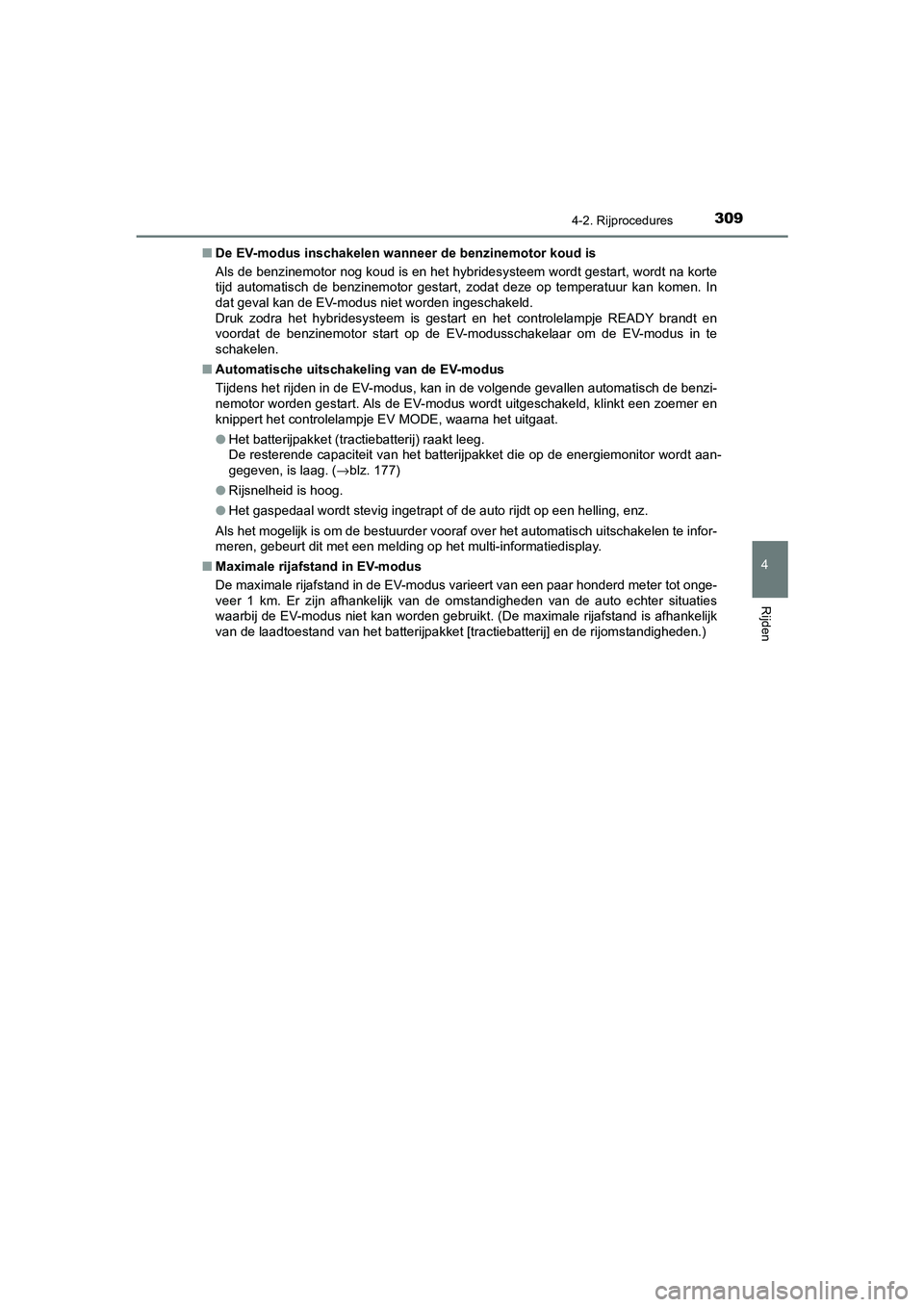

De EV-modus inschakelen wanneer de benzinemotor koud is
Als de benzinemotor nog koud is en het hybridesysteem wordt gestart, wordt na korte
tijd automatisch de benzinemotor gestart, zodat deze op temperatuur kan komen. In
dat geval kan de EV-modus niet worden ingeschakeld.
Druk zodra het hybridesysteem is gest art en het controlelampje READY brandt en
voordat de benzinemotor start op de EV-modusschakelaar om de EV-modus in te
schakelen.
■ Automatische uitschake ling van de EV-modus
Tijdens het rijden in de EV-modus, kan in de volgende gevallen automatisch de benzi-
nemotor worden gestart. Als de EV-modus wordt uitgeschakeld, klinkt een zoemer en
knippert het controlelampje EV MODE, waarna het uitgaat.
● Het batterijpakket (tractiebatterij) raakt leeg.
De resterende capaciteit van het batterijpakket die op de energiemonitor wordt aan-
gegeven, is laag. ( →blz. 177)
● Rijsnelheid is hoog.
● Het gaspedaal wordt stevig ingetrapt of de auto rijdt op een helling, enz.
Als het mogelijk is om de bestuurder vooraf over het automatisch uitschakelen te infor-
meren, gebeurt dit met een melding op het multi-informatiedisplay.
■ Maximale rijafstand in EV-modus
De maximale rijafstand in de EV-modus varieert van een paar honderd meter tot onge-
veer 1 km. Er zijn afhankelijk van de omstandigheden van de auto echter situaties
waarbij de EV-modus niet kan worden gebruikt. (De maximale rijafstand is afhankelijk
van de laadtoestand van het batterijpakket [tractiebatterij] en de rijomstandigheden.)
C-HR_HV_OM_Europe_OM10701E.book Page 30 9 Wednesday, June 10, 2020 12:21 PM
