TOYOTA CAMRY 2017 Manuel du propriétaire (in French)

4797-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_D (OM33C64D)

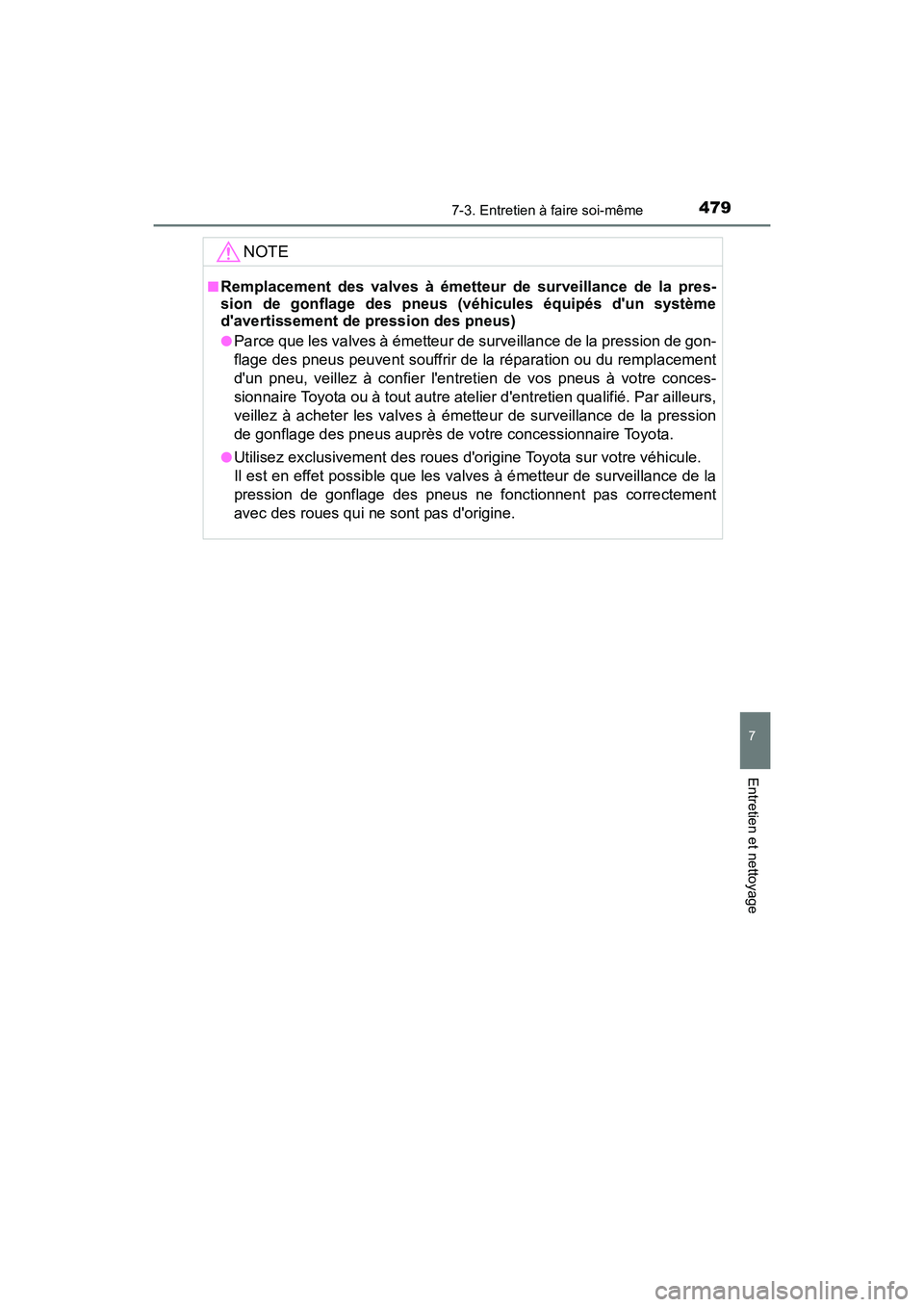

NOTE
■Remplacement des valves à émetteur de surveillance de la pres-
sion de gonflage des pneus (véhicules équipés d'un système
d'avertissement de pression des pneus)
●Parce que les valves à émetteur de surveillance de la pression de gon-
flage des pneus peuvent souffrir de la réparation ou du remplacement
d'un pneu, veillez à confier l'entretien de vos pneus à votre conces-
sionnaire Toyota ou à tout autre atelier d'entretien qualifié. Par ailleurs,
veillez à acheter les valves à émetteur de surveillance de la pression
de gonflage des pneus auprès de votre concessionnaire Toyota.
●Utilisez exclusivement des roues d'origine Toyota sur votre véhicule.
Il est en effet possible que les valves à émetteur de surveillance de la
pression de gonflage des pneus ne fonctionnent pas correctement
avec des roues qui ne sont pas d'origine.

4807-3. Entretien à faire soi-même
CAMRY_D (OM33C64D)
Mettez le contact du moteur sur arrêt.
Ouvrez la boîte à gants et reti-
rez le cache de la boîte à gants
à l'intérieur de la boîte à gants.
Retirez le cache du filtre.
Retirez le filtre de climatisation
et remplacez-le par un neuf.
Les repères “↑UP” indiqués sur
le filtre doivent être orientés vers
le haut.

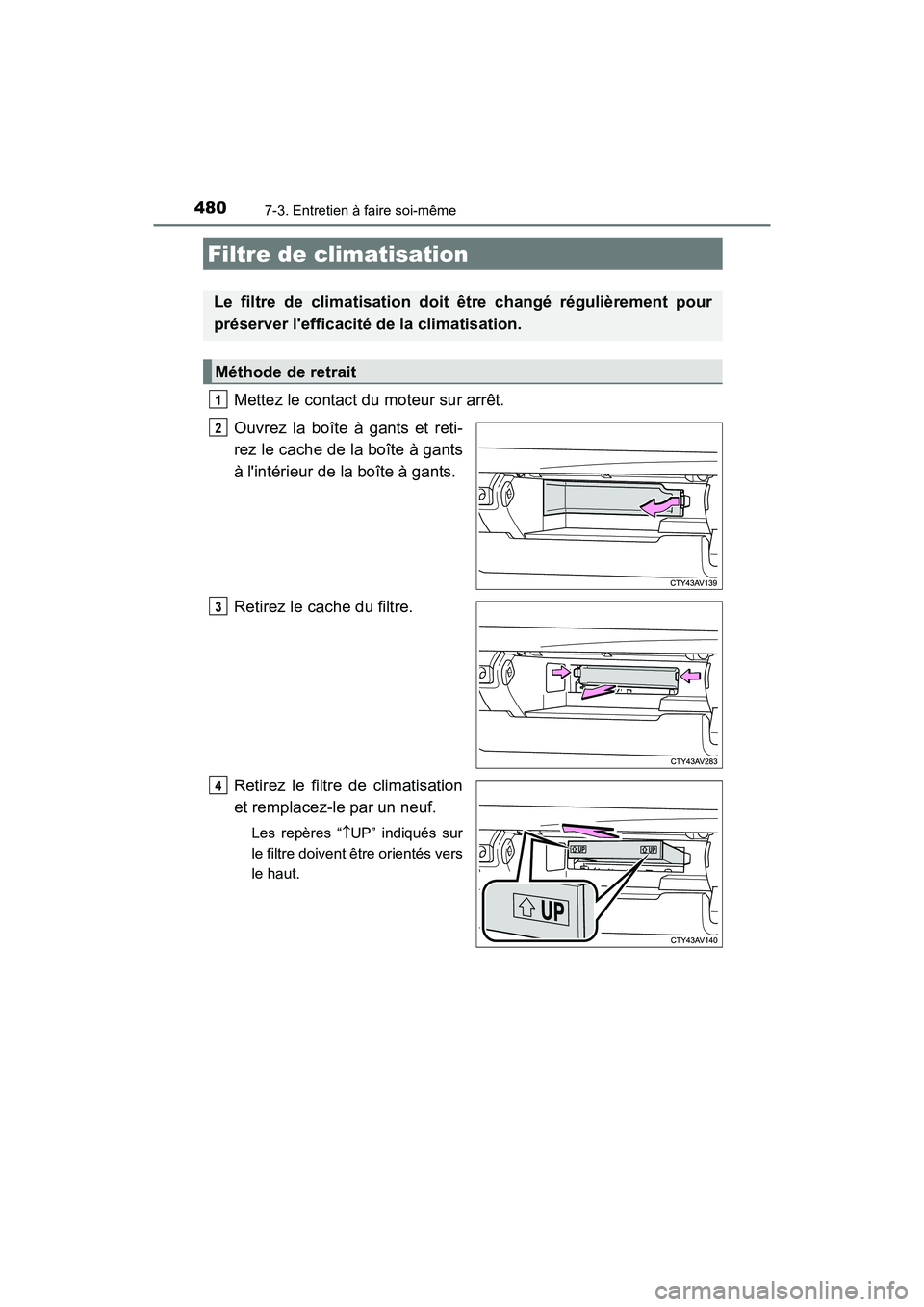

Filtre de climatisation
Le filtre de climatisation doit être changé régulièrement pour
préserver l'efficacité de la climatisation.
Méthode de retrait
1
2
3
4

4817-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_D (OM33C64D)

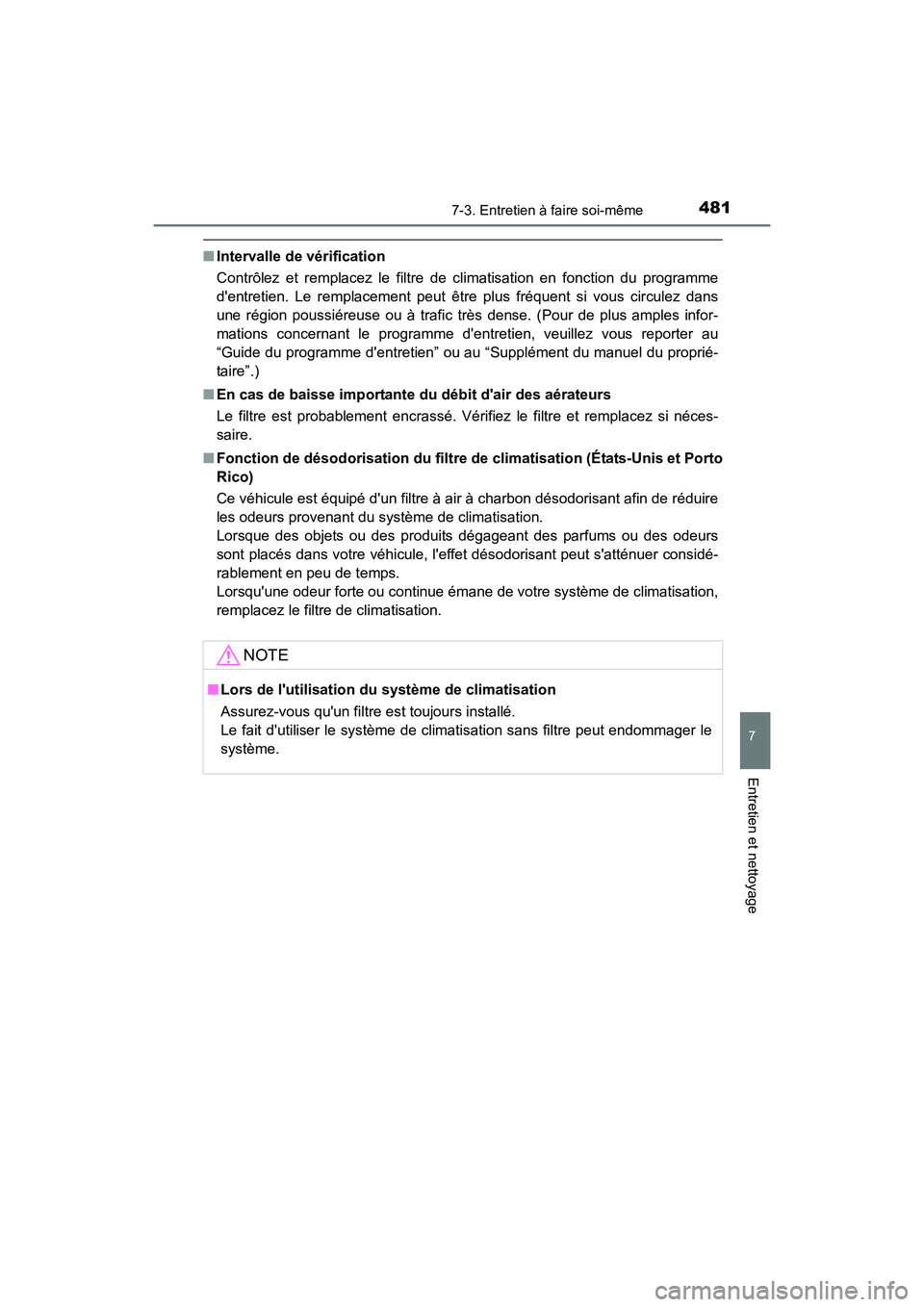

■Intervalle de vérification
Contrôlez et remplacez le filtre de climatisation en fonction du programme
d'entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou à trafic très dense. (Pour de plus amples infor-
mations concernant le programme d' entretien, veuillez vous reporter au
“Guide du programme d'entretien” ou au “Supplément du manuel du proprié-
taire”.)
■ En cas de baisse importante du débit d'air des aérateurs
Le filtre est probablement encrassé. Vérifiez le filtre et remplacez si néces-
saire.
■ Fonction de désodorisation du filtre de climatisation (États-Unis et Porto
Rico)
Ce véhicule est équipé d'un filtre à air à charbon désodorisant afin de réduire
les odeurs provenant du système de climatisation.
Lorsque des objets ou des produits dégageant des parfums ou des odeurs
sont placés dans votre véhicule, l'effet désodorisant peut s'atténuer considé-
rablement en peu de temps.
Lorsqu'une odeur forte ou continue émane de votre système de climatisation,
remplacez le filtre de climatisation.
NOTE
■Lors de l'utilisation du système de climatisation
Assurez-vous qu'un filtre est toujours installé.
Le fait d'utiliser le système de climatisation sans filtre peut endommager le
système.

4827-3. Entretien à faire soi-même
CAMRY_D (OM33C64D)
●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2016 (véhicules sans système d'accès et de
démarrage mains libres), ou CR2032 (véhicules avec système
d'accès et de démarrage mains libres)
XVéhicules sans système d'accès et de démarrage mains libres
(type A)
Retirez le cache.
Pour éviter d'endommager la clé,
protégez l'extrémité du tournevis
avec un chiffon.
Pour éviter de démonter les bou-
tons, tournez-les face vers le bas.
Retirez le module.

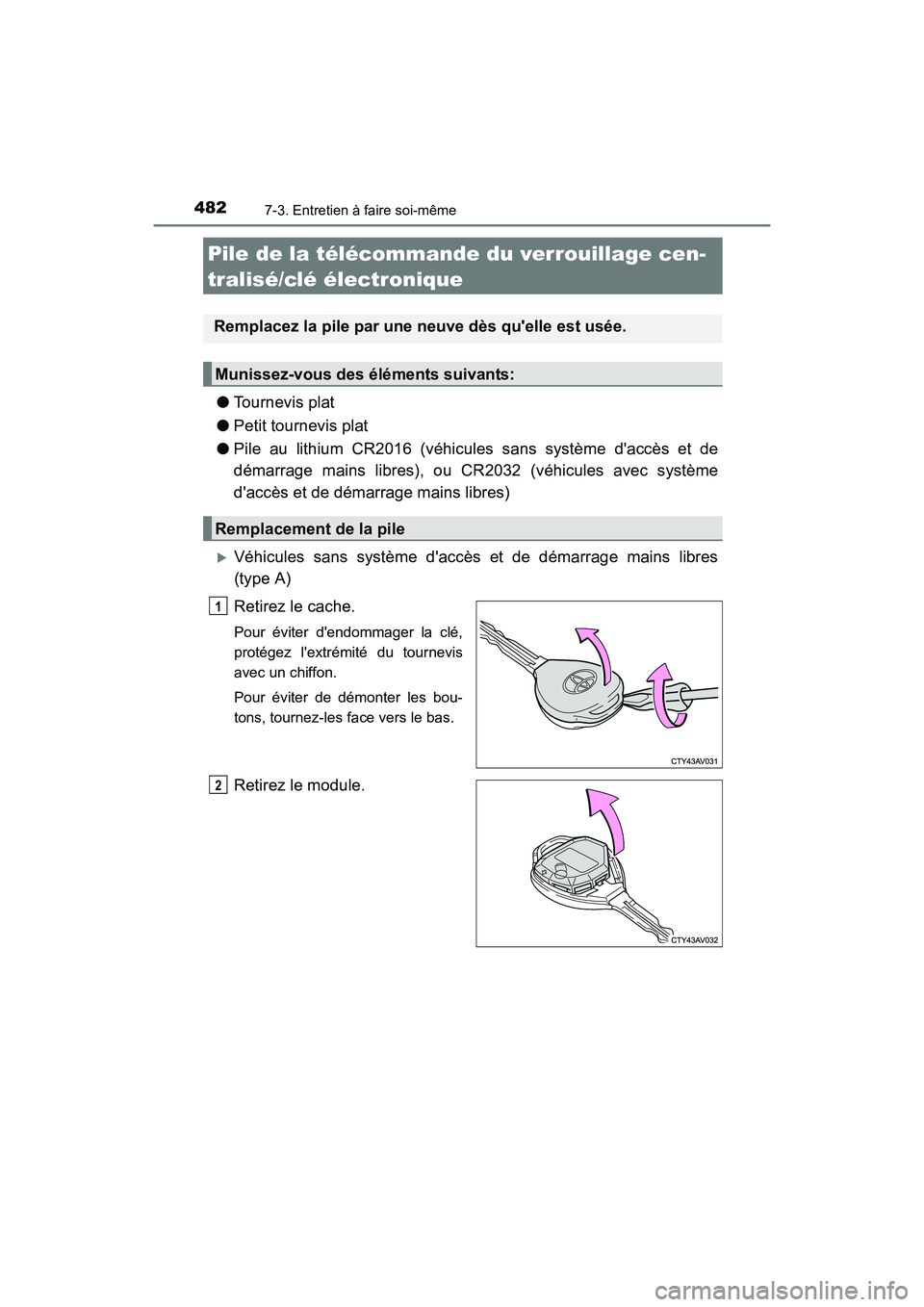

Pile de la télécommande du verrouillage cen-
tralisé/clé électronique
Remplacez la pile par une neuve dès qu'elle est usée.
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2

4837-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_D (OM33C64D)

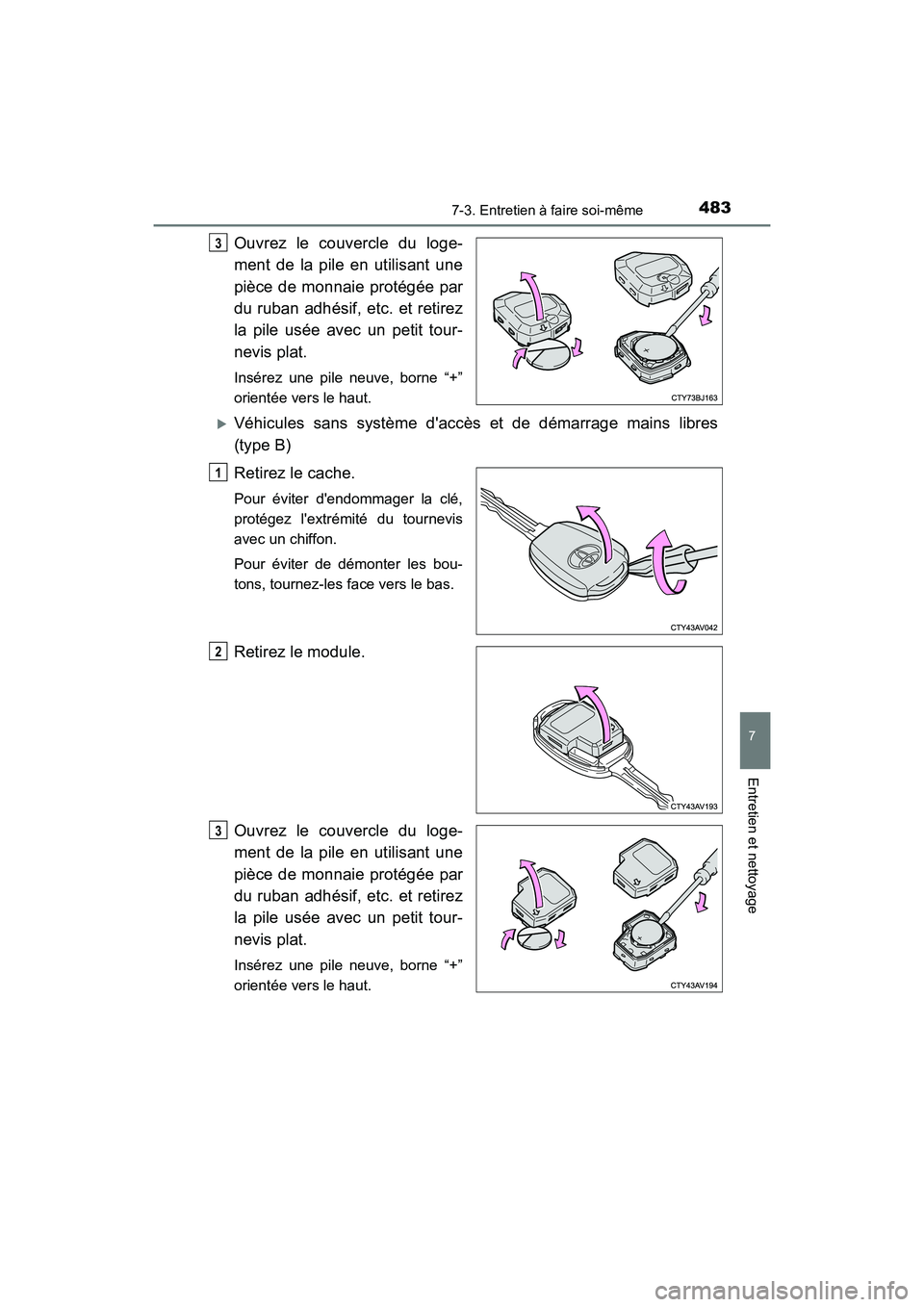

Ouvrez le couvercle du loge-
ment de la pile en utilisant une
pièce de monnaie protégée par
du ruban adhésif, etc. et retirez
la pile usée avec un petit tour-
nevis plat.
Insérez une pile neuve, borne “+”
orientée vers le haut.
XVéhicules sans système d'accès et de démarrage mains libres
(type B)
Retirez le cache.
Pour éviter d'endommager la clé,
protégez l'extrémité du tournevis
avec un chiffon.
Pour éviter de démonter les bou-
tons, tournez-les face vers le bas.
Retirez le module.
Ouvrez le couvercle du loge-
ment de la pile en utilisant une
pièce de monnaie protégée par
du ruban adhésif, etc. et retirez
la pile usée avec un petit tour-
nevis plat.
Insérez une pile neuve, borne “+”
orientée vers le haut.
3
1
2
3

4847-3. Entretien à faire soi-même
CAMRY_D (OM33C64D)
XVéhicules avec système d'accès et de démarrage mains libres
Retirez la clé mécanique.
Retirez le cache.
Pour éviter d'endommager la clé,
protégez l'extrémité du tournevis
avec un chiffon.
Retirez la pile usée à l'aide d'un
petit tournevis plat.
Insérez une pile neuve, borne “+”
orientée vers le haut.
1
2
3

4857-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_D (OM33C64D)
■Utilisez une pile au lithium CR2016 (véhicules sans système d'accès et
de démarrage mains libres) ou CR2032 (véhicules avec système d'accès
et de démarrage mains libres)
● Ces piles peuvent être achetées chez votre concessionnaire Toyota, dans
les magasins d'équipements électroménagers ou les boutiques photo.
● Remplacez la batterie uniquement par une du même type ou d'un type équi-
valent, recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d'accès et de démarrage mains libres (sur modèles équipés) et
la télécommande du verrouillage centralisé ne fonctionnent pas correcte-
ment.
● La plage de fonctionnement est réduite.
AVERTISSEMENT
■ Pile et autres pièces retirées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenez-les hors de portée des enfants. Le non-
respect de ces précautions peut occasionner des blessures graves, voire
mortelles.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
● Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
● Ne touchez ou ne déplacez aucun composant interne à la télécommande.
● Ne pliez pas les bornes de la pile.

4867-3. Entretien à faire soi-même
CAMRY_D (OM33C64D)
Mettez le contact du moteur sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Vérification et remplacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible
peut avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez
si nécessaire.
1
2
XCompartiment moteur (type A)XCompartiment moteur (type B)
(sur modèles équipés)
Appuyez sur les languettes et
soulevez le couvercle pour le reti-
rer. Appuyez sur les languettes et
soulevez le couvercle pour le
retirer.
XSous le tableau de bord côté
conducteur
Retirez le couvercle.

4877-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_D (OM33C64D)
Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A peu-
vent être retirés à l'aide de l'extrac-
teur.
Vérifiez si le fusible est grillé.
Types A et B:
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le couvercle de la boîte a fusibles.
Type C:
Contactez votre concessionnaire Toyota.
3
4
XType AXTy pe B
XType C
Fusible normal
Fusible grillé
1
2

4887-3. Entretien à faire soi-même
CAMRY_D (OM33C64D)
■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. (→ P. 489)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre con-
cessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
■ Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits d'origine Toyota, conçus pour ce
véhicule. Comme certaines ampoules s ont connectées à des circuits conçus
pour éviter toute surcharge, les pièces qui ne sont pas d'origine ou les pièces
qui ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être uti-
lisées.
AVERTISSEMENT
■ Pour prévenir tout risque de pann e du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la cause de la surcharge électrique par votre con-
cessionnaire Toyota dans les meilleurs délais.
