TOYOTA COROLLA 2016 Instrukcja obsługi (in Polish)

óWersje z silnikiem o zap∏onie samoczynnym
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota
Genuine Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej
jakoÊci oleju silnikowego innej marki.
Gatunek oleju: ACEA C2
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci
SAE 0W-30, zapewniajàcym
najni˝sze zu˝ycie paliwa i dobre
w∏asnoÊci rozruchowe w niskich
temperaturach.
LepkoÊç oleju (0W-30 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w oznaczeniu 0W-30 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika. Olej
z ni˝szym oznaczeniemliczbowym przed literà W zapewnia lepsze
w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 30 w oznaczeniu 0W-30 odnosi si´ do lepkoÊci wysokotem-
peraturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje
wi´kszà stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest odpo-
wiedni do jazdy z du˝ymi pr´dkoÊciami lub maksymalnym obcià˝eniem.
9-1. Dane techniczne601
9
Informacje techniczne
Zastosowanie oleju silnikowego innego ni˝ ACEA C2 mo˝e doprowadziç do
uszkodzenia konwer tera katalitycznego DPF.
Przewidywany zakres temperatur otoczenia
w okresie do nast´pnej wymiany oleju.
27 Corolla OM12J90E 28/7/16 13:09 Page 601 (Black plate)

6029-1. Dane techniczne
Uk∏ad ch∏odzenia silnika
Uk∏ad zap∏onowy (wersje z silnikiem o zap∏onie iskrowym)
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnio-
nych poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów
organicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏-
niaç samà wodà. Po j e m -
noÊçSilnik 1NR-FE
4,7 L
Silnik 1ZR-FAE
óWersje z przek∏adnià bezstopniowà
5,8 L
óWersje z mechanicznà skrzynià biegów
5,6 L
Silnik 1ND-TV
ó Wersje bez nagrzewnicy spalinowej
5,6 L
óWersje z nagrzewnicà spalinowà
6,0 L
Âwiece zap∏onowe
óSilnik 1NR-FE
ProducentDENSO SC16HR11
óSilnik 1ZR-FAE
DENSO SC20HR11
DENSO SC20HR11
Odst´p elektrod 1,1 mm
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
27 Corolla OM12J90E 28/7/16 13:09 Page 602 (Black plate)

*: Podana obj´toÊç p∏ynu s∏u˝y jedynie celom informacyjnym.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
9-1. Dane techniczne603
9
Informacje techniczne
Instalacja elektryczna
Przek∏adnia bezstopniowa
Akumulator
Napi´cie na zaciskach
bez obcià˝enia przy
20°C:
Pràd ∏adowania12,3 V lub wi´cej
Je˝eli napi´cie jest ni˝sze ni˝ standardowa war-
toÊç, nale˝y na∏adowaç akumulator.
(Napi´cie mierzone po up∏ywie 20 minut od wy-
∏àczenia silnika i wszystkich Êwiate∏)
5 A (maks.)
Obj´toÊç p∏ynu*
7,5 L
Rodzaj p∏ynu
Toyota Genuine CVTF FE
P∏yn do przek∏adni bezstopniowej
Zastosowanie do skrzyni biegów innego Êrodka ni˝ oryginalny p∏yn „Toyota
Genuine CVTF FE” mo˝e spowodowaç obni˝enie sprawnoÊci zmiany prze∏o-
˝eƒ, blokowanie prze∏o˝eƒ, któremu towarzyszyç b´dà wibracje, a w skrajnym
przypadku mo˝e doprowadziç nawet do uszkodzenia skrzyni biegów.
27 Corolla OM12J90E 28/7/16 13:09 Page 603 (Black plate)

6049-1. Dane techniczne
Mechaniczna skrzynia biegów
Olej do mechanicznej skrzyni biegów
Nale˝y pami´taç, ˝e w zale˝noÊci od rodzaju zastosowanego oleju lub
warunków pracy, dêwi´k na biegu ja∏owym, odczucie zmiany biegów i/lub
poziom zu˝ycia paliwa mo˝e si´ zmieniaç. Aby zachowaç optymalne pa-
rametry pracy, Toyota zaleca stosowanie „TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W”.
Mechaniczna skrzynia biegów jest fabrycznie nape∏niona olejem „TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W”. Zalecane jest sto-
sowanie oleju przek∏adniowego „TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W”. Dopuszczalne jest stosowanie odpowiedniej jako-
Êci oleju przek∏adniowego innej marki. W celu uzyskania szczegó∏owych
informacji nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Obj´toÊç oleju
(przybli˝ona)2,4 L
Rodzaj oleju
przek∏adniowego„TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” lub inny spe∏niajàcy norm´
API GL-4 i specyfikacj´ SAE 75W
27 Corolla OM12J90E 28/7/16 13:09 Page 604 (Black plate)

*1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N przy
pracujàcym silniku.
*
2: Skok dêwigni hamulca postojowego pociàgni´tej si∏à 200 N.
9-1. Dane techniczne605
9
Informacje techniczne
Sprz´g∏o
Uk∏ad hamulcowy
Skok ja∏owy peda∏u
sprz´g∏a5–15 mm
Skok ja∏owy peda∏u
1–6 mm
Rodzaj p∏ynu
J1704 lub FMVSS No.116 DOT 4 Skok dêwigni hamulca
postojowego*
26–8 klikni´ç Rodzaj p∏ynu w uk∏adzie
hydraulicznymSAE J1703 lub FMVSS No.116 DOT 3 lub SAE
J1704 lub FMVSS No.116 DOT 4
Zapas odleg∏oÊci peda∏u
od pod∏ogi*
1
Wersje z kierownicà po
lewej stronie
Wersje z kierownicà po
prawej stronie69 mm
78 mm
27 Corolla OM12J90E 28/7/16 13:09 Page 605 (Black plate)

Luz na kole kierownicyPoni˝ej 30 mm
óWersje wyposa˝one w opony 15-calowe
*: CiÊnienie w oponie podane jest na etykiecie informacyjnej dotyczàcej ob-
cià˝enia opony. (
S. 473)
6069-1. Dane techniczne

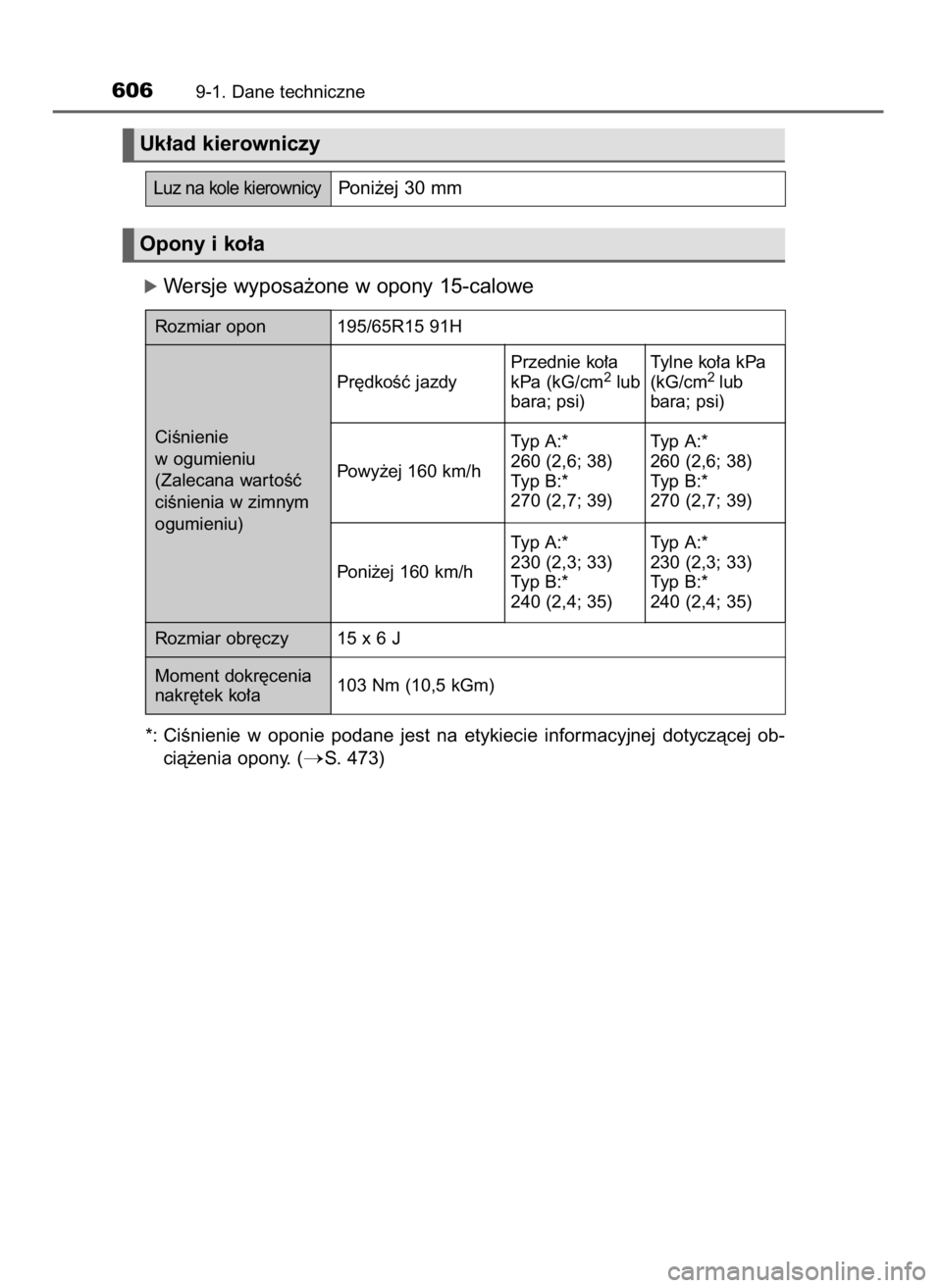

Uk∏ad kierowniczy
Opony i ko∏a
Rozmiar opon 195/65R15 91H
Rozmiar obr´czy 15 x 6 J
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) Pr´dkoÊç jazdy
Powy˝ej 160 km/h
Poni˝ej 160 km/hPrzednie ko∏a
kPa (kG/cm
2lub
bara; psi)
Typ A:*
260 (2,6; 38)
Typ B:*
270 (2,7; 39)
Typ A:*
230 (2,3; 33)
Typ B:*
240 (2,4; 35)Tylne ko∏a kPa
(kG/cm2 lub
bara; psi)
Typ A:*
260 (2,6; 38)
Typ B:*
270 (2,7; 39)
Typ A:*
230 (2,3; 33)
Typ B:*
240 (2,4; 35) CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
27 Corolla OM12J90E 28/7/16 13:09 Page 606 (Black plate)

óWersje wyposa˝one w opony 16-calowe lub 17-calowe
óDojazdowe ko∏o zapasowe
Podczas holowania przyczepy
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm
2lub bara; 3 psi)
w stosunku do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.
9-1. Dane techniczne607
9
Informacje techniczne

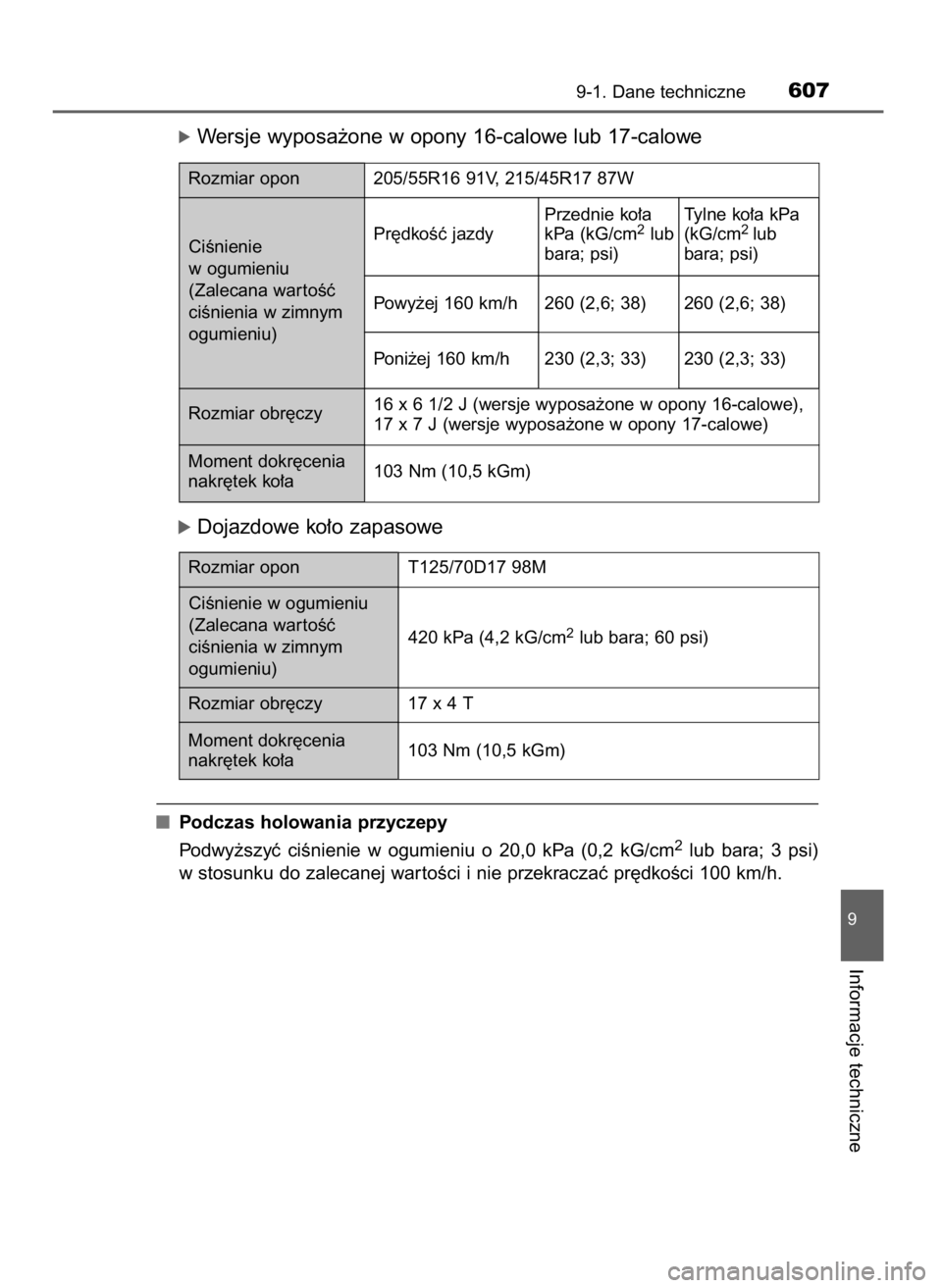

Rozmiar opon
Rozmiar obr´czy205/55R16 91V, 215/45R17 87W
Rozmiar opon T125/70D17 98M
420 kPa (4,2 kG/cm
2lub bara; 60 psi) 16 x 6 1/2 J (wersje wyposa˝one w opony 16-calowe),
17 x 7 J (wersje wyposa˝one w opony 17-calowe)
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) Pr´dkoÊç jazdy
Powy˝ej 160 km/h
Poni˝ej 160 km/hPrzednie ko∏a
kPa (kG/cm
2lub
bara; psi)
260 (2,6; 38)
230 (2,3; 33)Tylne ko∏a kPa
(kG/cm2 lub
bara; psi)
260 (2,6; 38)
230 (2,3; 33) CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
Rozmiar obr´czy 17 x 4 T
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm)
27 Corolla OM12J90E 28/7/16 13:09 Page 607 (Black plate)

A: ˚arówki halogenowe H11
B: ˚arówki halogenowe HB3
C: ˚arówki halogenowe H16
D: ˚arówki z zakoƒczeniem klinowym
(bursztynowe)
*: W niektórych wersjachE: ˚arówki z zakoƒczeniem klinowym
(bezbarwne)
F: ˚arówki z podwójnym zakoƒczeniem
6089-1. Dane techniczne

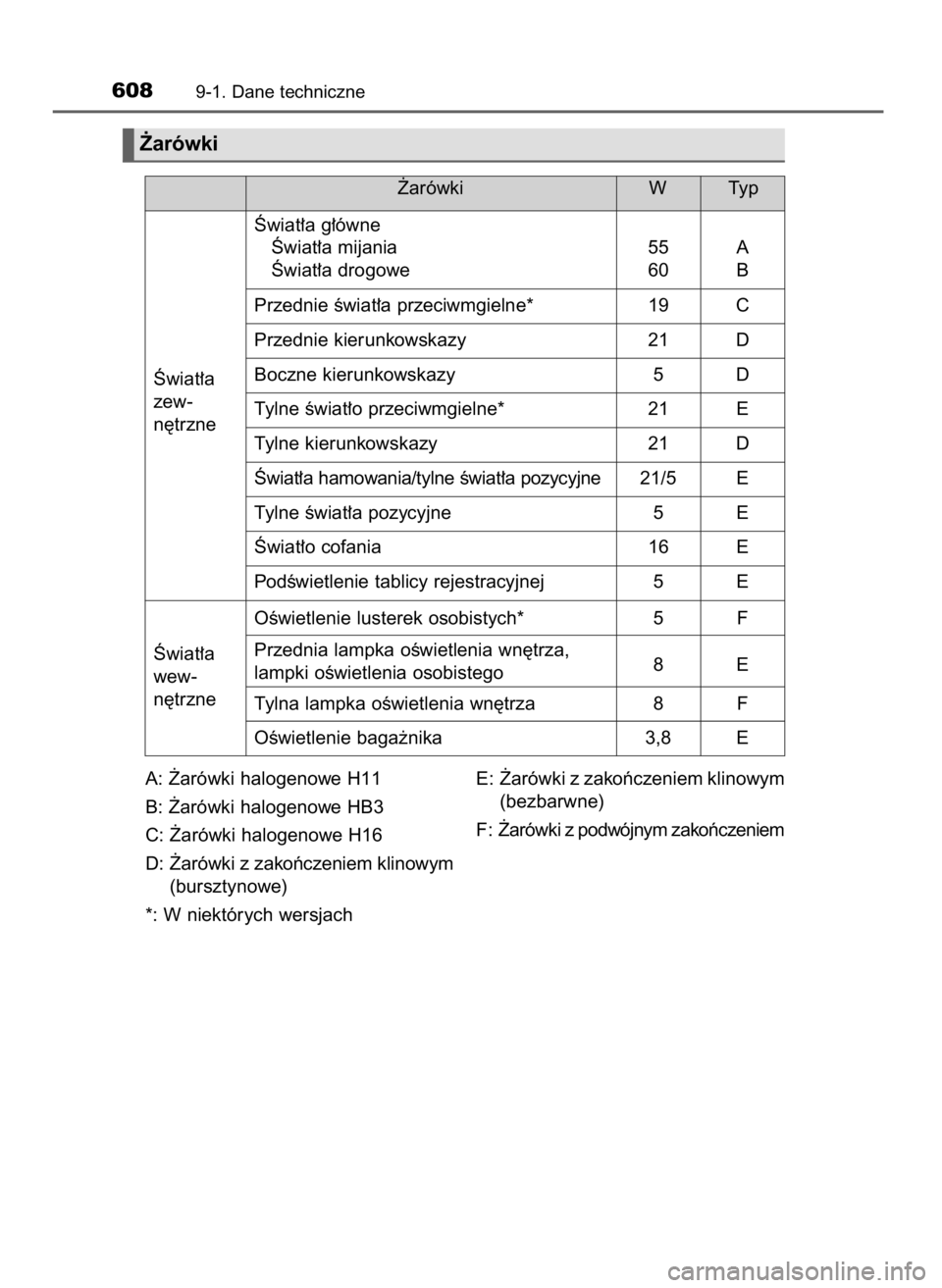

˚arówki
˚arówki W
Âwiat∏a
zew-
n´trzne
Âwiat∏a
wew-
n´trzneÂwiat∏a g∏ówne
Âwiat∏a mijania 55 A
Âwiat∏a drogowe 60 B
Przednie Êwiat∏a przeciwmgielne* 19 C
Przednie kierunkowskazy 21 D
Boczne kierunkowskazy 5 D
Tylne Êwiat∏o przeciwmgielne* 21 E
Tylne kierunkowskazy 21 D
Âwiat∏a hamowania/tylne Êwiat∏a pozycyjne 21/5 E
Tylne Êwiat∏a pozycyjne 5 E
Âwiat∏o cofania 16 E
PodÊwietlenie tablicy rejestracyjnej 5 E
OÊwietlenie lusterek osobistych* 5 F
Przednia lampka oÊwietlenia wn´trza,
lampki oÊwietlenia osobistego8E
Tylna lampka oÊwietlenia wn´trza 8 F
OÊwietlenie baga˝nika 3,8 ETy p
27 Corolla OM12J90E 28/7/16 13:09 Page 608 (Black plate)

Stosowanie w silnikach o zap∏onie iskrowym benzyn z domieszkà etanolu
Toyota dopuszcza stosowanie benzyn z domieszkà etanolu do 10%. Benzyna
z domieszkà etanolu powinna posiadaç liczb´ oktanowà zgodnà z zaleceniami.
Planujàc podró˝ zagranicznà (wersje z silnikiem o zap∏onie samoczynnym)
W niektórych regionach mo˝e nie byç dost´pny olej nap´dowy o niskiej
zawar toÊci siarki, co mo˝na wczeÊniej sprawdziç w przedstawicielstwie krajo-
wym producenta tego samochodu.
Je˝eli wystàpi spalanie stukowe
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Dopuszczalne jest krótkotrwa∏e wyst´powanie delikatnego spalania stukowego
podczas przyspieszania lub jazdy pod gór´. Takie sytuacje nie powinny budziç
zaniepokojenia.
9-1. Dane techniczne609
9
Informacje techniczne

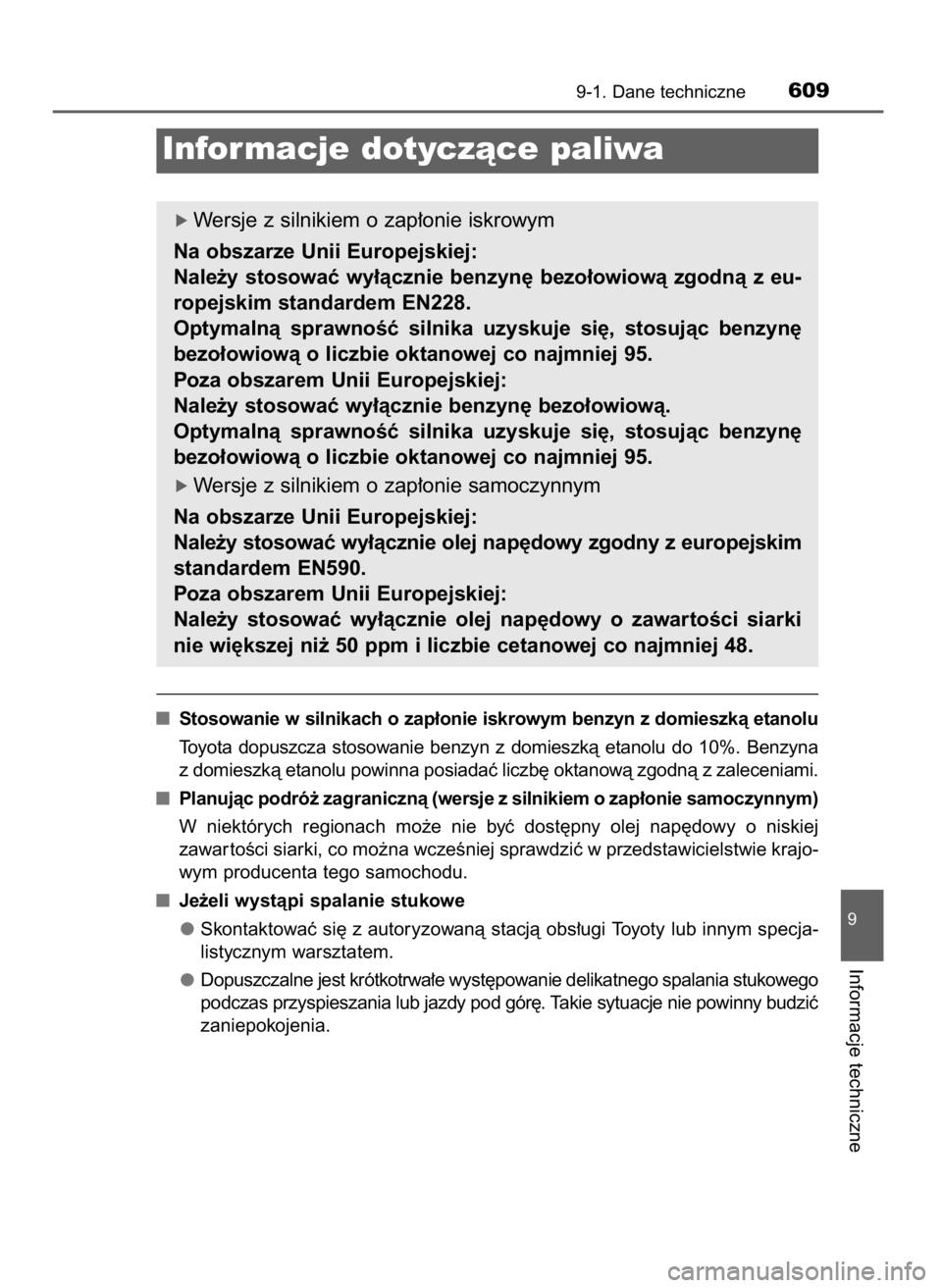

Informacje dotyczàce paliwa
ó Wersje z silnikiem o zap∏onie iskrowym
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà zgodnà z eu-
ropejskim standardem EN228.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktanowej co najmniej 95.
Poza obszarem Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktanowej co najmniej 95.
ó Wersje z silnikiem o zap∏onie samoczynnym
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie olej nap´dowy zgodny z europejskim
standardem EN590.
Poza obszarem Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie olej nap´dowy o zawartoÊci siarki
nie wi´kszej ni˝ 50 ppm i liczbie cetanowej co najmniej 48.
27 Corolla OM12J90E 28/7/16 13:09 Page 609 (Black plate)

6109-1. Dane techniczne
JakoÊç paliwa
Nie wolno stosowaç nieodpowiedniego paliwa. Nieodpowiednie paliwo
mo˝e doprowadziç do uszkodzenia silnika.
Wersje z silnikiem o zap∏onie iskrowym: Nie wolno stosowaç benzyny
zawierajàcej domieszki o∏owiu (etyliny).
Grozi to utratà skutecznoÊci trójfunkcyjnego konwer tera katalitycznego
i niew∏aÊciwym funkcjonowaniem uk∏adu ograniczajàcego emisj´ sub-
stancji toksycznych.
Wersje z silnikiem o zap∏onie samoczynnym: Nie wolno stosowaç oleju
nap´dowego o zawar toÊci siarki przekraczajàcej 50 ppm.
U˝ywanie oleju nap´dowego o zawar toÊci siarki wi´kszej ni˝ dopusz-
czalna grozi uszkodzeniem silnika.
Wersje z silnikiem o zap∏onie iskrowym (na obszarze Unii Europejskiej):
Nie wolno stosowaç jako paliwa bioetanolu wyst´pujàcego pod nazwami
„E50” lub „E85” lub innego paliwa zawierajàcego du˝e iloÊci etanolu.
Stosowanie paliwa tego typu mo˝e doprowadziç do uszkodzenia uk∏adu pa-
liwowego. W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Wersje z silnikiem o zap∏onie iskrowym (poza obszarem Unii Europej-
skiej): Nie wolno stosowaç jako paliwa bioetanolu wyst´pujàcego pod
nazwami „E50” lub „E85” lub innego paliwa zawierajàcego du˝e iloÊci
etanolu. W samochodzie mo˝na stosowaç paliwo z domieszkà etanolu
do 10% (E10). Stosowanie paliwa z domieszkà etanolu powy˝ej 10%
mo˝e doprowadziç do uszkodzenia uk∏adu paliwowego. Podczas uzupe∏-
niania paliwa nale˝y zawsze korzystaç ze stacji paliw, które gwarantujà
paliwo zgodne ze specyfikacjà oraz gwarantujà jego wysokà jakoÊç.
W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Wersje z silnikiem o zap∏onie samoczynnym (na obszarze Unii Europejskiej):
Nie wolno stosowaç jako paliwa estrów metylowych kwasów t∏uszczowych
FAME (Fatty Acid Methyl Ester) lub paliwa zawierajàcego du˝e iloÊci tego
typu dodatków. Paliwo tego typu wyst´puje pod nazwami „B30” lub „B100”.
Stosowanie paliwa tego typu mo˝e doprowadziç do uszkodzenia uk∏adu
paliwowego. W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Wersje z silnikiem o zap∏onie samoczynnym (poza obszarem Unii Euro-
pejskiej): Nie wolno stosowaç jako paliwa estrów metylowych kwasów
t∏uszczowych FAME (Fatty Acid Methyl Ester) lub paliwa zawierajàcego
du˝e iloÊci tego typu dodatków. Paliwo tego typu wyst´puje pod nazwami
„B30” lub „B100”. W samochodzie mo˝na stosowaç paliwo z domieszkà
estrów metylowych kwasów t∏uszczowych do 5% (B5). Stosowanie paliwa
z domieszkà estrów metylowych kwasów t∏uszczowych powy˝ej 5% mo˝e
doprowadziç do uszkodzenia uk∏adu paliwowego. Podczas uzupe∏niania
paliwa nale˝y zawsze korzystaç ze stacji paliw, które gwarantujà paliwo
zgodne ze specyfikacjà oraz gwarantujà jego wysokà jakoÊç. W razie
jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Wersje z silnikiem o zap∏onie iskrowym: Nie wolno stosowaç benzyny
zawierajàcej metanol, takiej jak np. M15, M85, M100. Zastosowanie benzy-
ny zawierajàcej metanol mo˝e spowodowaç awari´ lub uszkodzenie silnika.
27 Corolla OM12J90E 28/7/16 13:09 Page 610 (Black plate)
